TLM99 - Tālmērs STANLEY - Bezmaksas lietošanas instrukcija

LIETOŠANAS INSTRUKCIJA TLM99 STANLEY

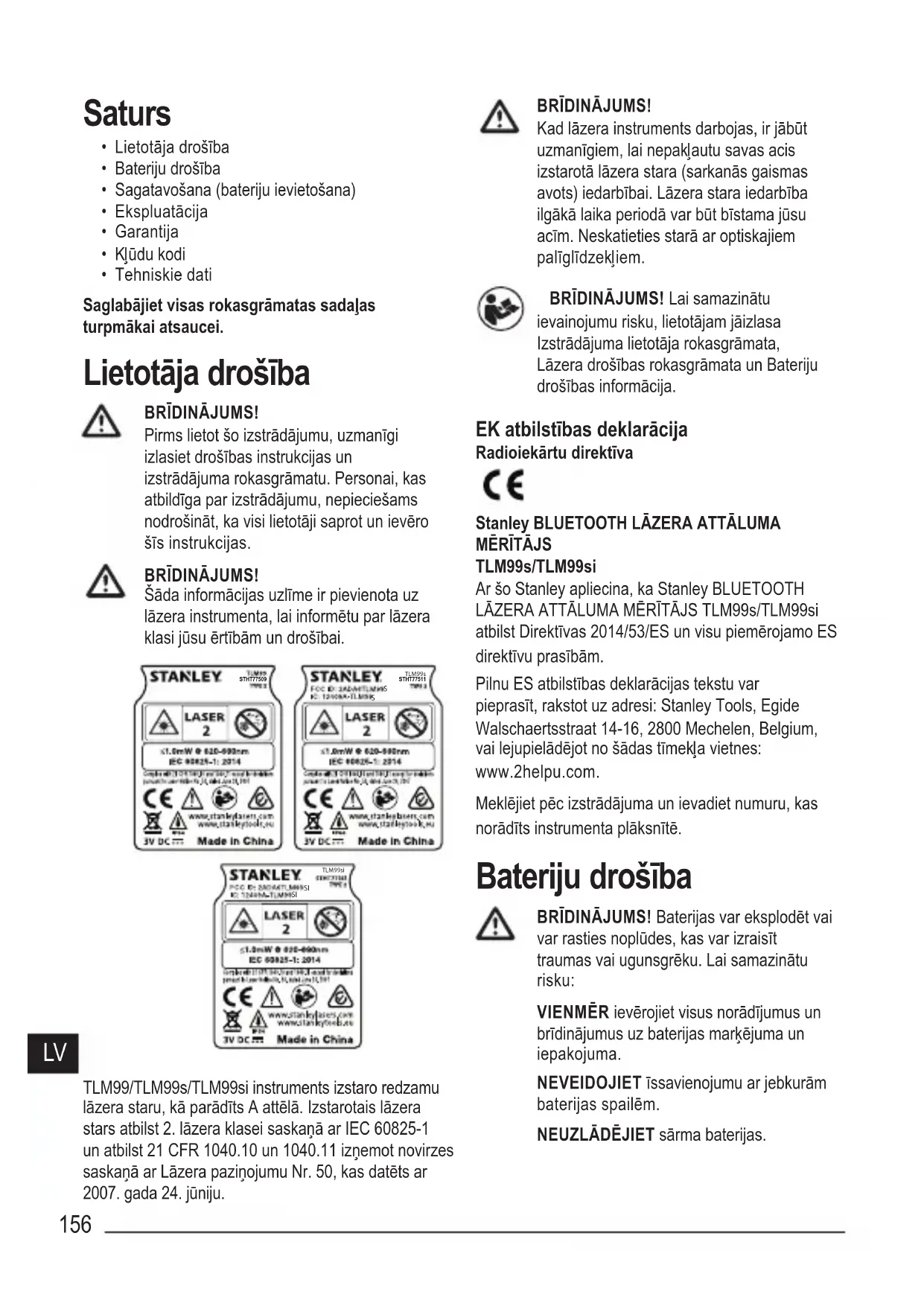

• Lietotāja drošība• Bateriju drošība• Sagatavošana (bateriju ievietošana)• Ekspluatācija• Garantija• Kļūdu kodi• Tehniskie datiSaglabājiet visas rokasgrāmatas sadaļas turpmākai atsaucei. Lietotāja drošība BRĪDINĀJUMS!Pirms lietot šo izstrādājumu, uzmanīgi izlasiet drošības instrukcijas un izstrādājuma rokasgrāmatu. Personai, kas atbildīga par izstrādājumu, nepieciešams nodrošināt, ka visi lietotāji saprot un ievēro šīs instrukcijas.BRĪDINĀJUMS!Šāda informācijas uzlīme ir pievienota uz lāzera instrumenta, lai informētu par lāzera klasi jūsu ērtībām un drošībai.STHT77509STHT77511TLM99s

TLM99si TLM99/TLM99s/TLM99si instruments izstaro redzamu lāzera staru, kā parādīts A attēlā. Izstarotais lāzera stars atbilst 2. lāzera klasei saskaņā ar IEC 60825-1 un atbilst 21 CFR 1040.10 un 1040.11 izņemot novirzes saskaņā ar Lāzera paziņojumu Nr. 50, kas datēts ar 2007. gada 24. jūniju.BRĪDINĀJUMS!Kad lāzera instruments darbojas, ir jābūt uzmanīgiem, lai nepakļautu savas acis izstarotā lāzera stara (sarkanās gaismas avots) iedarbībai. Lāzera stara iedarbība ilgākā laika periodā var būt bīstama jūsu acīm. Neskatieties starā ar optiskajiem palīglīdzekļiem. BRĪDINĀJUMS! Lai samazinātu ievainojumu risku, lietotājam jāizlasa Izstrādājuma lietotāja rokasgrāmata, Lāzera drošības rokasgrāmata un Bateriju drošības informācija. EK atbilstības deklarācija Radioiekārtu direktīvaStanley BLUETOOTH LĀZERA ATTĀLUMA MĒRĪTĀJSTLM99s/TLM99siAr šo Stanley apliecina, ka Stanley BLUETOOTH LĀZERA ATTĀLUMA MĒRĪTĀJS TLM99s/TLM99si atbilst Direktīvas 2014/53/ES un visu piemērojamo ES direktīvu prasībām.Pilnu ES atbilstības deklarācijas tekstu var pieprasīt, rakstot uz adresi: Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgium, vai lejupielādējot no šādas tīmekļa vietnes: www.2helpu.com.Meklējiet pēc izstrādājuma un ievadiet numuru, kas norādīts instrumenta plāksnītē. Bateriju drošība BRĪDINĀJUMS! Baterijas var eksplodēt vai var rasties noplūdes, kas var izraisīt traumas vai ugunsgrēku. Lai samazinātu risku:VIENMĒR ievērojiet visus norādījumus un brīdinājumus uz baterijas marķējuma un iepakojuma. NEVEIDOJIET īssavienojumu ar jebkurām baterijas spailēm. NEUZLĀDĒJIET sārma baterijas.157

NEKOMBINĒJIET gan vecas, gan jaunas baterijas. Tās visas ir jānomaina vienlaicīgi un jāaizvieto ar jaunām viena zīmola un veida baterijām. NELIETOJIET kopā baterijas, kas izgatavotas no dažādām ķimikālijām. NEDRĪKST dedzināt baterijas. VIENMĒR glabājiet baterijas bērniem nepieejamā vietā. VIENMĒR izņemiet baterijas, ja ierīce netiks lietota vairākus mēnešus. PIEZĪME. Pārliecinieties, ka tiek izmantotas ieteiktās baterijas. PIEZĪME. Pārliecinieties, ka baterijas ir ievietotas pareizi, ievērtējot pareizu polaritāti. Sagatavošana (bateriju ievietošana)

Ar pirkstu, pavelciet fiksatoru uz augšu, lai atbloķētu, un noņemiet bateriju pārsegu (

attēls, Nr. 1 un 2).

Ievietojiet divas AAA baterijas, pārliecinoties, ka katras baterijas - un + gali ir ievietoti tā, kā atzīmēts bateriju nodalījuma iekšpusē (

Iebīdiet bateriju lūkas apakšējās tapas bateriju nodalījuma rievās (

Spiediet bateriju pārsegu uz leju, līdz tas nofiksējas vietā (

attēls, Nr. 5). Kad instruments ir ieslēgts, baterijas uzlādes līmenis parādās displeja logā (

attēls, Nr. 1). Ekspluatācija Attāluma noteikšana līdz sienai vai objektam

attēls, Nr. 5), lai ieslēgtu instrumentu.

Instruments mērīs attālumu no instrumenta apakšas līdz sienai vai objektam (

attēls, Nr. 1). Lai mērītu no instrumenta augšas nevis no apakšas (

attēls, Nr. 2), 2 sekundes turiet nospiestu . Displeja logā instrumenta ikona mainīsies no uz (

Notēmējiet instrumenta augšpusē novietoto lāzeru

attēls, Nr. 1) virzienā uz sienu vai objektu, līdz kuram jāmēra attālums (

Noklikšķiniet , lai izmērītu attālumu no instrumenta līdz sienai vai objektam.

attēls, Nr. 2) ir redzams pašreizējais mērījums (

attēls, Nr. 3). Kad jāveic jauns mērījums, noklikšķiniet , lai pārvietotu pašreizējo mērījumu uz iepriekšējo rindu displeja logā (

attēls, Nr. 2). Tad atkārtojiet 2.–5. soli. Nepārtraukta attālumu mērīšana Lai veiktu vairākus mērījumus, pārslēdzieties uz nepārtrauktās mērīšanas režīmu (Continuous Measure).

attēls, Nr. 5), lai ieslēgtu instrumentu.

Notēmējiet instrumenta augšpusē novietoto lāzeru

attēls, Nr. 1) virzienā uz sienu vai objektu, līdz kuram jāmēra attālums (

attēls, Nr. 2) ir redzams pašreizējais mērījums (

attēls, Nr. 3), kas mainīsies, pārvietojot instrumentu.

Lai veiktu pašreizējo mērījumu (no instrumenta līdz sienai vai objektam) un izietu no režīma „Continuous Measure”, noklikšķiniet

Kad jāveic jauns mērījums, noklikšķiniet , lai pārvietotu pašreizējo mērījumu uz iepriekšējo rindu displeja logā. Tad atkārtojiet 2.–5. soli.LV

Laukuma mērīšana Jūs varat mērīt sienas, grīdas vai objekta laukumu.

attēls, Nr. 5), lai ieslēgtu instrumentu.

Instruments mērīs attālumu no instrumenta apakšas līdz sienai vai objektam (

attēls, Nr. 1). Lai mērītu no instrumenta augšas nevis no apakšas (

attēls, Nr. 2), 2 sekundes turiet nospiestu . Displeja logā instrumenta ikona mainīsies no uz (

Noklikšķiniet , lai displeja logā parādītu

• Notēmējiet instrumenta augšpusi uz vienu mērķa galu (sienu, grīdu vai objektu).

• Novietojiet instrumentu pie mērķa viena gala un tēmējiet lāzera punktu pāri platumam.

attēlā ar Nr. 1 parādīts, kur novietot instrumentu, ja mērījumu veicat no instrumenta apakšas.)

• Noklikšķiniet , lai attēlotu platuma mērījumu displeja loga augšpusē.

• Novietojiet instrumentu pie mērķa viena gala un tēmējiet lāzera punktu pāri garumam. (

attēlā ar Nr. 2 parādīts, kur novietot instrumentu, ja mērījumu veicat no instrumenta apakšas.)

• Noklikšķiniet , lai attēlotu garuma mērījumu displeja loga otrajā rindā.

Laukuma mērījums ir redzams displeja loga apakšā (

attēls, Nr. 3). Tilpuma mērīšana Jūs varat izmērīt istabas vai objekta tilpumu.

attēls, Nr. 5), lai ieslēgtu instrumentu.

Instruments mērīs attālumu no instrumenta apakšas līdz sienai vai objektam (

attēls, Nr. 1). Lai mērītu no instrumenta augšas nevis no apakšas (

attēls, Nr. 2), 2 sekundes turiet nospiestu . Displeja logā instrumenta ikona mainīsies no uz (

Divreiz noklikšķiniet , lai displeja logā parādītos (

• Notēmējiet instrumenta augšu uz mērķa vienu galu (istabu vai objektu).

• Novietojiet instrumentu pie mērķa viena gala un tēmējiet lāzera punktu pāri platumam.

attēlā ar Nr. 1 parādīts, kur novietot instrumentu, ja mērījumu veicat no instrumenta apakšas.)

• Noklikšķiniet , lai attēlotu platuma mērījumu displeja loga augšpusē.

• Novietojiet instrumentu pie mērķa viena gala un tēmējiet lāzera punktu pāri garumam.

attēlā ar Nr. 2 parādīts, kur novietot instrumentu, ja mērījumu veicat no instrumenta apakšas.)

• Noklikšķiniet , lai attēlotu garuma mērījumu displeja loga otrajā rindā.

• Novietojiet instrumentu pie mērķa viena gala un tēmējiet lāzera punktu pāri augstumam.

attēlā ar Nr. 3 parādīts, kur novietot instrumentu, ja mērījumu veicat no instrumenta apakšas.)

• Noklikšķiniet , lai attēlotu augstuma mērījumu displeja loga trešajā rindā.

Tilpuma mērījums ir redzams displeja loga apakšā

Mērījumu saskaitīšana Varat saskaitīt divus mērījumus, lai iegūtu divu atsevišķu mērījumu kopējo attālumu.

attēls, Nr. 5), lai ieslēgtu instrumentu.

Instruments mērīs attālumu no instrumenta apakšas līdz sienai vai objektam (

attēls, Nr. 1). Lai mērītu no instrumenta augšas nevis no apakšas (

attēls, Nr. 2), 2 sekundes turiet nospiestu . Displeja logā instrumenta ikona mainīsies no uz (

Notēmējiet instrumenta augšpusē novietoto lāzeru

attēls, Nr. 1) virzienā uz sienu vai objektu, līdz kuram jāmēra attālums.

Noklikšķiniet , lai izmērītu attālumu no instrumenta līdz sienai vai objektam.

Norādiet, ka vēlaties šo mērījumu pieskaitīt nākamajam mērījumam.

• Uz TLM99 tastatūras noklikšķiniet

Notēmējiet instrumenta augšpusē esošo lāzeru uz nākamo sienu vai objektu.

Noklikšķiniet , lai izmērītu attālumu un pieskaitītu to iepriekšējam mērījumam.

Abu mērījumu summa ir redzama displeja loga apakšā (

attēls, Nr. 3). Mērījumu atņemšana Varat atņemt vienu mērījumu no otra.

attēls, Nr. 5), lai ieslēgtu instrumentu.

Instruments mērīs attālumu no instrumenta apakšas līdz sienai vai objektam (

attēls, Nr. 1). Lai mērītu no instrumenta augšas nevis no apakšas (

attēls, Nr. 2), 2 sekundes turiet nospiestu . Displeja logā instrumenta ikona mainīsies no uz (

Notēmējiet instrumenta augšpusē novietoto lāzeru

attēls, Nr. 1) virzienā uz sienu vai objektu, līdz kuram jāmēra attālums.

Noklikšķiniet , lai izmērītu attālumu no instrumenta līdz sienai vai objektam.

Norādiet, ka nākamo mērījumu vēlaties atņemt no šī mērījuma.

• Uz TLM99 tastatūras noklikšķiniet divreiz.

Notēmējiet instrumenta augšpusē esošo lāzeru uz nākamo sienu vai objektu.

Noklikšķiniet , lai izmērītu attālumu un atņemtu to no iepriekšējā mērījuma.

Abu mērījumu starpība ir redzama displeja loga apakšā (

attēls, Nr. 3). Mērvienību maiņa Kad strāvas mērījumi ir veikti (ierīce nav „Continuous Measure” režīmā), jūs varat mainīt mērvienību no pēdas decimāldaļām (6,21 pēdām) uz frakcionālo pēdu (6'02" 9/16), no frakcionētās pēdas uz metriem (1,894 m), no metriem uz collām (74 9/16 collas), vai no collām uz pēdas decimāldaļām.

• Uz TLM99 tastatūras noklikšķiniet

attēls, Nr. 1), līdz redzat, ka mērījums izmainās (2–3 sekundes).LV

funkciju, lai savienotu to pārī ar STANLEY Smart Connect lietotni jūsu mobilajā tālrunī vai planšetdatorā un pēc tam saglabātu precīzus mērījumus stāvu plānos.

Dodieties uz vai , lai lejupielādētu STANLEY Smart Connect lietotni mobilajā tālrunī vai planšetdatorā.

Izmantojot STANLEY Smart Connect lietotni, uzņemiet attēlus no istabas vai telpas, kurai vēlaties saglabāt mērījumus, un izveidojiet stāva plānu.

Ja displeja logā neparādās Bluetooth

attēls, Nr. 6), noklikšķiniet uz tastatūras, lai ieslēgtu Bluetooth

Izmantojot TLM99s vai TLM99si, izmēriet katru sienu istabā vai telpā, kas ir saglabāta stāva plānā, un sinhronizējiet mērījumus ar stāva plānu.

Izmantojot STANLEY Smart Connect lietotni, saglabājiet stāva plānu. Kad stāva plāns ir saglabāts, varat to eksportēt kāda no vairākiem failu formātiem, tostarp PDF, DXF un JPG, kā arī izdrukāt vai nosūtīt citiem pa e-pastu (piem., nekustamo īpašumu pārdošanas aģentam, būvmateriālu veikalam utt.). „BLUETOOTH VĀRDA ZĪME UN LOGOTIPI IR REĢISTRĒTAS PREČU ZĪMES, KAS PIEDER UZŅĒMUMAM BLUETOOTH SIG, INC., UN JEBKĀDA ŠO ZĪMJU LIETOŠANA, KO VEIC STANLEY TOOLS, IR LICENZĒTA. CITAS PREČU ZĪMES UN PREČU VĀRDI PIEDER TO ATTIECĪGAJIEM ĪPAŠNIEKIEM.” Instrumenta izslēgšana Instrumentu var izslēgt, izmantojot vienu no šiem paņēmieniem.

• Nospiediet un dažas sekundes turiet (līdz displeja logs nodziest).

• Ja jūs neizmantojat instrumentu 90 sekundes, tas automātiski izslēdzas. Garantija STANLEY šim izstrādājumam nodrošina divu (2) gadu garantijas periodu pret materiālu un montāžas defektiem. Šī IEROBEŽOTĀ GARANTIJA neattiecas uz instrumentiem, kas ir nepareizi izmantoti, ļaunprātīgi izmantoti, izmainīti vai remontēti. Lai iegūtu papildinformāciju vai atgriešanas norādījumus, lūdzu, zvaniet 866-786-5924. Ja nav norādīts citādi, STANLEY bez maksas salabos, jebkuru STANLEY izstrādājumu ar defektu, sedzot arī rezerves daļu un darba izmaksas, vai atbilstoši Stanley izvēlei aizstās šādus instrumentus, vai atmaksās pirkuma cenu, kas samazināta atbilstoši nolietojumam, apmaiņā pret instrumentu ar defektiem. ŠĪ IEROBEŽOTĀ GARANTIJA IZSLĒDZ VISUS NEJAUŠOS VAI IZRIETOŠOS ZAUDĒJUMUS. Dažas valstis nepieļauj izņēmumus vai ierobežojumus nejaušiem vai izrietošiem bojājumiem, tāpēc šie ierobežojumi var neattiekties uz jums. Šī IEROBEŽOTĀ DIVU GADU GARANTIJA dod jums konkrētas juridiskas tiesības, kas var atšķirties dažādās valstīs. Papildus garantijai uz STANLEY lāzeriem attiecas: 30 dienu naudas atgriešanas garantija. Ja jūs neesat pilnīgi apmierināti ar sava STANLEY lāzera veiktspēju kāda iemesla dēļ, jūs varat to atgriezt 30 dienu laikā no iegādes kvītī norādītā datuma, saņemot pilnu kompensāciju. SVARĪGA PIEZĪME. Klients ir atbildīgs par instrumenta pareizu izmantošanu un kopšanu. Turklāt klients pilnībā atbild par lāzera iekārtas precizitātes regulāru pārbaudi un tādējādi par instrumenta kalibrēšanu. Garantija nesedz kalibrēšanu un apkopi.161

Kļūdu kodi Ja displeja logā parādās INFO ar koda numuru, veiciet atbilstošu kļūdas labojumu: Kods Apraksts Korektīvās darbības 101 Saņemtais signāls ir pārāk vājš, mērīšanas laiks ir pārāk ilgs Izmantojiet mērķa plāksni vai nomainiet mērķa virsmu. 102 Saņemtais signāls pārāk liels Mērķis ir pārāk atstarojošs. Izmantojiet mērķa plāksni vai nomainiet mērķa virsmu. 201 Pārāk liela fona gaisma Samaziniet fona gaismu mērķa zonā. 202 Lāzera stars pārtraukts Noņemiet traucēkli un atkārtojiet mērījumu. 203 Nepietiekama jauda Nomainiet baterijas. 301 Temperatūra pārāk augsta Ļaujiet ierīcei atdzist līdz temperatūrai, kas norādīta sadaļā Darba temperatūras diapazons. 302 Temperatūra pārāk zema Ļaujiet ierīcei uzsilt līdz temperatūrai, kas norādīta sadaļā Darba temperatūras diapazons. 401 Aparatūras kļūda Vairākas reizes ieslēdziet/izslēdziet instrumentu. Ja kļūda atkārtojas, nogādājiet bojāto ierīci servisa centrā vai pie izplatītāja. Izmantojiet garantiju. 402 Nezināma kļūda Sazinieties ar apkalpošanas centru vai izplatītāju. Izmantojiet garantiju.LV

Tehniskie dati Diapazons No 0,1 m līdz 30 m (no 4 collām līdz 100 pēdām) Mērīšanas precizitāte* ± 2 mm (± 3/32 collas)* Izšķirtspēja** 1 mm (1/16 collas)** Lāzera klase 2. klase (IEC/EN 60825-1: 2014) Lāzera tips ≤ 1,0 mW pie 620–690 nm Lāzera/fona apgaismojuma automātiskā izslēgšanās Pēc 30 sekundēm Ierīces automātiskā izslēgšanās Pēc 90 sekundēm „Continuous Measure” režīms Jā Laukums/tilpums Jā Bateriju darbmūžs (2 x AAA) Līdz 3000 mērīšanas reizēm (2500 ar

Izmēri (A x P x G) 120 x 48,5 x 26 mm (4,72 x 1,91 x 1,02 collas) Svars (ar baterijām) 100 g (3,21 unce) Uzglabāšanas temperatūra -10 °C ~ +60 °C (14 °F ~ 140 °F) Darba temperatūras diapazons 0 °C ~ +40 °C (32 °F ~ 104 °F) *Mērīšanas precizitāte ir atkarīga no pašreizējiem apstākļiem.

• Pie labvēlīgiem apstākļiem (laba mērķa virsma un istabas temperatūra), līdz 10 m (33 pēdas).

• Pie nelabvēlīgiem apstākļiem (spilgta saules gaisma, mērķa virsma ar vājām atstarošanas īpašībām vai lielas temperatūras svārstības) attālumiem virs 10 m (33 pēdas) kļūda var palielināties par ±0,25 mm/m (±0,003 collām/pēdu). **Izšķirtspēja ir smalkākais saskatāmais mērījums. Collās tas ir 1/16". Milimetros tas ir 1 mm.163
