NÁVOD NA OBSLUHU TLM99 STANLEY

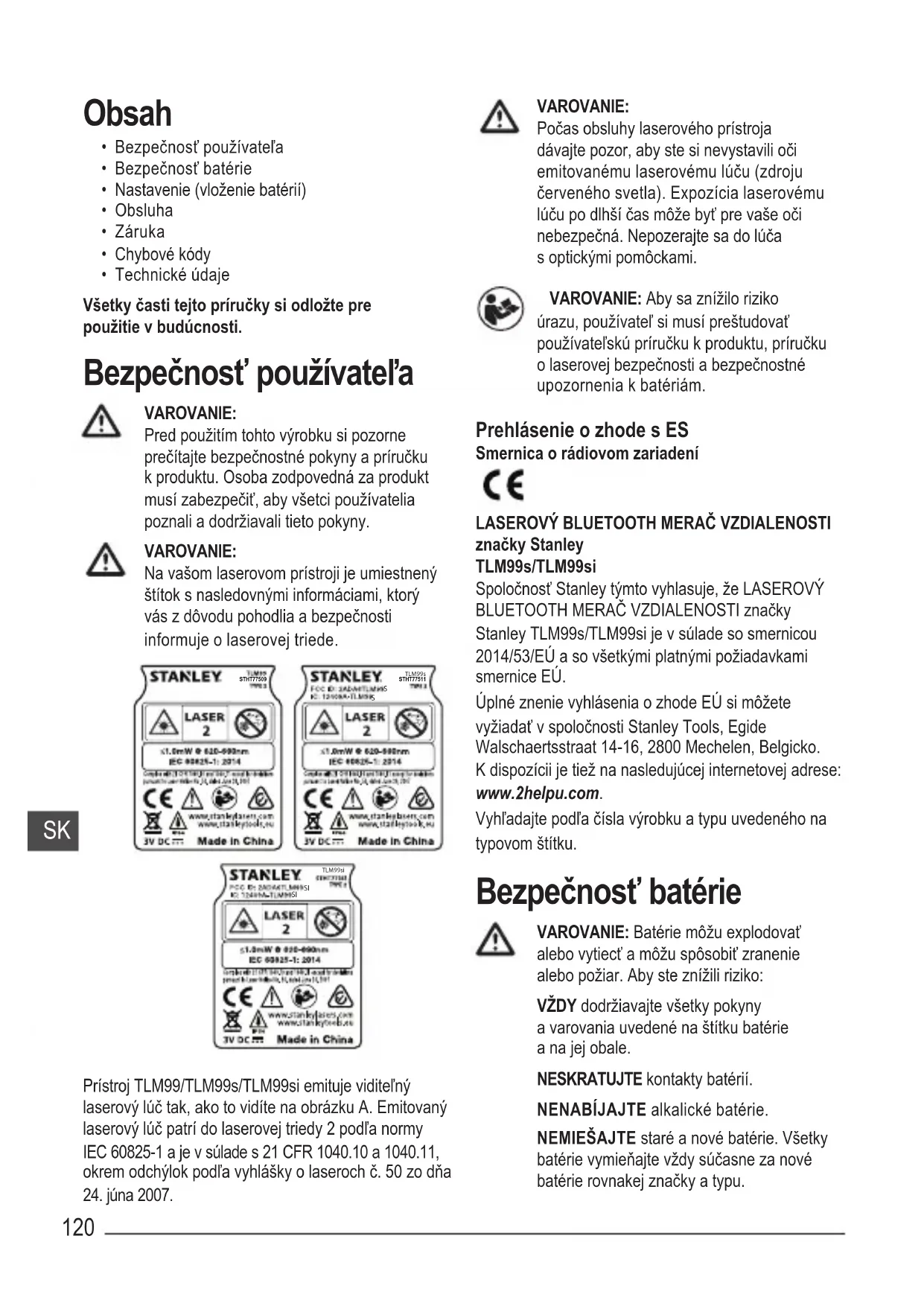

• Bezpečnosť používateľa• Bezpečnosť batérie• Nastavenie (vloženie batérií)• Obsluha• Záruka• Chybové kódy• Technické údajeVšetky časti tejto príručky si odložte pre použitie v budúcnosti. Bezpečnosť používateľa VAROVANIE:Pred použitím tohto výrobku si pozorne prečítajte bezpečnostné pokyny a príručku k produktu. Osoba zodpovedná za produkt musí zabezpečiť, aby všetci používatelia poznali a dodržiavali tieto pokyny.VAROVANIE:Na vašom laserovom prístroji je umiestnený štítok s nasledovnými informáciami, ktorý vás z dôvodu pohodlia a bezpečnosti informuje o laserovej triede.STHT77509STHT77511TLM99s

TLM99si Prístroj TLM99/TLM99s/TLM99si emituje viditeľný laserový lúč tak, ako to vidíte na obrázku A. Emitovaný laserový lúč patrí do laserovej triedy 2 podľa normy IEC 60825-1 a je v súlade s 21 CFR 1040.10 a 1040.11, okrem odchýlok podľa vyhlášky o laseroch č. 50 zo dňa 24. júna 2007.VAROVANIE:Počas obsluhy laserového prístroja dávajte pozor, aby ste si nevystavili oči emitovanému laserovému lúču (zdroju červeného svetla). Expozícia laserovému lúču po dlhší čas môže byť pre vaše oči nebezpečná. Nepozerajte sa do lúča s optickými pomôckami. VAROVANIE: Aby sa znížilo riziko úrazu, používateľ si musí preštudovať používateľskú príručku k produktu, príručku o laserovej bezpečnosti a bezpečnostné upozornenia k batériám. Prehlásenie o zhode s ES Smernica o rádiovom zariadeníLASEROVÝ BLUETOOTH MERAČ VZDIALENOSTI značky StanleyTLM99s/TLM99siSpoločnosť Stanley týmto vyhlasuje, že LASEROVÝ BLUETOOTH MERAČ VZDIALENOSTI značky Stanley TLM99s/TLM99si je v súlade so smernicou 2014/53/EÚ a so všetkými platnými požiadavkami smernice EÚ.Úplné znenie vyhlásenia o zhode EÚ si môžete vyžiadať v spoločnosti Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgicko. K dispozícii je tiež na nasledujúcej internetovej adrese: www.2helpu.com.Vyhľadajte podľa čísla výrobku a typu uvedeného na typovom štítku. Bezpečnosť batérie VAROVANIE: Batérie môžu explodovať alebo vytiecť a môžu spôsobiť zranenie alebo požiar. Aby ste znížili riziko:VŽDY dodržiavajte všetky pokyny a varovania uvedené na štítku batérie a na jej obale. NESKRATUJTE kontakty batérií. NENABÍJAJTE alkalické batérie.NEMIEŠAJTE staré a nové batérie. Všetky batérie vymieňajte vždy súčasne za nové batérie rovnakej značky a typu.121

NEMIEŠAJTE batérie s rôznym chemickým zložením. NEVHADZUJTE batérie do ohňa. VŽDY ich držte mimo dosahu detí. VŽDY vyberte batérie, ak prístroj nebudete používať po dobu niekoľkých mesiacov. POZNÁMKA: Uistite sa, že používate odporúčané batérie. POZNÁMKA: Uistite sa, že batérie sú vložené správnym spôsobom a so správnou polaritou. Nastavenie (vloženie batérií)

V zadnej časti prístroja TLM99, TLM99s alebo TLM99si nájdite západku priestoru pre batérie (obrázok

Vložte dve batérie AAA, pričom sa uistite, že póly - a + každej z batérií sú umiestnené tak, ako je to znázornené v priestore pre batérie (obrázok

Zasuňte kolíky v dolnej časti krytu batérií do drážok v priestore pre batérie (obrázok

Zatlačte kryt smerom nadol, kým nezapadne na svoje miesto (obrázok

č. 5). Keď je prístroj v polohe ON (ZAP.), na displeji sa zobrazí stav batérie (obrázok

č. 1). Obsluha Zmeranie vzdialenosti k stene alebo predmetu

Prístroj zapnite kliknutím na (obrázok

Prístroj odmeria vzdialenosť od spodnej strany prístroja k stene alebo predmetu (obrázok

č. 1). Ak chcete merať od hornej strany prístroja namiesto spodnej (obrázok

č. 2), podržte tlačidlo na 2 sekundy. V okne displeja sa ikona prístroja zmení z

Namierte laserom v hornej časti prístroja (obrázok

č. 1) smerom k stene alebo predmetu, ktorých vzdialenosť potrebujete odmerať (obrázok

Kliknutím na zmerajte vzdialenosť od prístroja k stene alebo predmetu.

V spodnej časti okna displeja (obrázok

č. 2) si pozrite aktuálne meranie (obrázok

č. 3). Ak chcete vykonať nové meranie, kliknutím

presuniete aktuálne meranie nahor do predchádzajúceho riadku na okne displeja (obrázok

č. 2). Následne zopakujte kroky 2-5. Nepretržité meranie vzdialenosti Na uskutočnenie série meraní, zatiaľ čo sa presúvate, zmeňte na režim nepretržitého merania.

Prístroj zapnite kliknutím na (obrázok

Namierte laserom v hornej časti prístroja (obrázok

č. 1) smerom k stene alebo predmetu, ktorých vzdialenosť potrebujete odmerať (obrázok

V dolnej časti okna displeja (obrázok

č. 2) si pozrite aktuálne meranie (obrázok

č. 3), ktoré sa pri pohybovaní prístrojom bude neustále meniť.

Ak chcete vykonať aktuálne meranie (od prístroja k stene alebo predmetu) a ukončiť režim nepretržitého merania, kliknite na tlačidlo

Aby ste vykonali nové meranie, kliknutím na presuniete aktuálne meranie nahor do predchádzajúceho riadku na okienku displeja. Následne zopakujte kroky 2-5.SK

Meranie plochy Môžete zmerať plochu steny, podlahy alebo predmetu.

Prístroj zapnite kliknutím na (obrázok

Prístroj odmeria vzdialenosť od spodnej strany prístroja k stene alebo predmetu (obrázok

č. 1). Ak chcete merať od hornej strany prístroja namiesto spodnej (obrázok

č. 2), podržte tlačidlo na 2 sekundy. V okne displeja sa ikona prístroja zmení z

• Zacieľte hornú stranu prístroja na jednu stranu cieľa (stena, podlaha alebo predmet).

• Umiestnite prístroj na jeden koniec cieľa a namierte laserovú bodku pozdĺž šírky. (Obrázok

č. 1 ukazuje, kam umiestniť prístroj v prípade, ak meriate zo spodnej strany prístroja.)

• Kliknutím na zobrazte meranie šírky v hornej časti okienka displeja.

• Umiestnite prístroj na jeden koniec cieľa a namierte laserovú bodku pozdĺž dĺžky. (Obrázok

č. 2 ukazuje, kam umiestniť prístroj v prípade, ak meriate zo spodnej strany prístroja.)

• Kliknutím na zobrazte meranie dĺžky v druhom riadku okienka displeja.

Zobrazte meranie plochy v spodnej časti okna displeja (obrázok

č. 3). Meranie objemu Môžete zmerať objem miestnosti alebo predmetu.

Prístroj zapnite kliknutím na (obrázok

Prístroj odmeria vzdialenosť od spodnej strany prístroja k stene alebo predmetu (obrázok

č. 1). Ak chcete merať od hornej strany prístroja namiesto spodnej (obrázok

č. 2), podržte tlačidlo na 2 sekundy. V okne displeja sa ikona prístroja zmení z

• Zacieľte hornú stranu prístroja na jednu stranu cieľa (miestnosť alebo predmet).

• Umiestnite prístroj na jeden koniec cieľa a namierte laserovú bodku pozdĺž šírky. (Obrázok

č. 1 ukazuje, kam umiestniť prístroj v prípade, ak meriate zo spodnej strany prístroja.)

• Kliknutím na zobrazte meranie šírky v hornej časti okienka displeja.

• Umiestnite prístroj na jeden koniec cieľa a namierte laserovú bodku pozdĺž dĺžky. (Obrázok

č. 2 ukazuje, kam umiestniť prístroj v prípade, ak meriate zo spodnej strany prístroja.)

• Kliknutím na zobrazte meranie dĺžky v druhom riadku okienka displeja.

• Umiestnite prístroj na jeden koniec cieľa a namierte laserovú bodku pozdĺž výšky. (Obrázok

č. 3 ukazuje, kam umiestniť prístroj v prípade, ak meriate zo spodnej strany prístroja).

Zobrazte meranie objemu v spodnej časti okna displeja (obrázok

Sčítanie meraní Môžete sčítať dve merania, čím získate súčet meraní dvoch vzdialeností.

Prístroj zapnite kliknutím na (obrázok

Prístroj odmeria vzdialenosť od spodnej strany prístroja k stene alebo predmetu (obrázok

č. 1). Ak chcete merať od hornej strany prístroja namiesto spodnej (obrázok

č. 2), podržte tlačidlo na 2 sekundy. V okne displeja sa ikona prístroja zmení z

Namierte laserom v hornej časti prístroja (obrázok

č. 1) smerom k stene alebo predmetu, ktorých vzdialenosť potrebujete odmerať.

Kliknutím na zmerajte vzdialenosť od prístroja k stene alebo predmetu.

Označte, že chcete pripočítať toto meranie k ďalšiemu meraniu.

• Na klávesnici prístroja TLM99 kliknite na (obrázok

• Na klávesnici prístroja TLM99s alebo TLM99si kliknite na (obrázok

Namierte laserom v hornej časti prístroja smerom k ďalšej stene alebo predmetu.

Kliknutím na odmeriate vzdialenosť a pripočítate ju k predchádzajúcemu meraniu.

Zobrazte súčet dvoch meraní v spodnej časti okna displeja (obrázok

č. 3). Odčítanie meraní Môžete odpočítať jedno meranie od druhého.

Prístroj zapnite kliknutím na (obrázok

Prístroj odmeria vzdialenosť od spodnej strany prístroja k stene alebo predmetu (obrázok

č. 1). Ak chcete merať od hornej strany prístroja namiesto spodnej (obrázok

č. 2), podržte tlačidlo na 2 sekundy. V okne displeja sa ikona prístroja zmení z

Namierte laserom v hornej časti prístroja (obrázok

č. 1) smerom k stene alebo predmetu, ktorých vzdialenosť potrebujete odmerať.

Kliknutím na zmerajte vzdialenosť od prístroja k stene alebo predmetu.

Označte, že chcete odpočítať nasledujúce meranie od tohto merania.

• Na klávesnici prístroja TLM99 dvakrát kliknite

• Na klávesnici prístroja TLM99s alebo TLM99si dvakrát kliknite na

Namierte laserom v hornej časti prístroja smerom k ďalšej stene alebo predmetu.

Kliknutím na odmeriate vzdialenosť a odčítate ju od predchádzajúceho merania.

Zobrazte rozdiel medzi dvomi meraniami v spodnej časti okna displeja (obrázok

č. 3). Zmena merných jednotiek Po prevzatí aktuálneho merania (zariadenie nie je v režime nepretržitého merania) môžete zmeniť mernú jednotku z desatinných stôp (6,21 stopy) na frakčné stopy (6‘02“ 9/16), frakčné stopy na metre (1,894 m), metre na palce (74 9/16 palca) alebo palce na desatinné stopy.

• Na klávesnici prístroja TLM99 kliknite na (obrázok

• Na klávesnici prístroja TLM99s alebo TLM99si podržte (obrázok

Používanie prístroja TLM99s/TLM99si s aplikáciou Ak máte prístroj TLM99s alebo TLM99si, môžete využiť jeho funkciu Bluetooth

, spárovať prístroj s aplikáciou STANLEY Smart Connect v mobilnom telefóne alebo tablete a následne zaznamenať presné merania do svojich pôdorysných plánov.

Zo služby alebo si prevezmite aplikáciu STANLEY Smart Connect do svojho mobilného telefónu alebo tabletu.

Pomocou aplikácie STANLEY Smart Connect zaznamenajte miestnosť alebo priestor, pre ktorý chcete zaznamenať merania a vytvorte pôdorys.

Na klávesnici prístroja TLM99s alebo TLM99si kliknutím na zapnite prístroj.

Pomocou aplikácie STANLEY Smart Connect spárujte svoj mobilný telefón alebo tablet s prístrojom TLM99s alebo TLM99si.

Pomocou prístroja TLM99s alebo TLM99si odmerajte jednotlivé steny v miestnosti alebo priestore zaznamenanom v pôdorysnom pláne a zosynchronizujte merania s plánom.

Pomocou aplikácie STANLEY Smart Connect uložte pôdorysný plán. Po uložení pôdorysného plánu ho môžete exportovať do jedného z niekoľkých rôznych formátov súboru vrátane PDF, DXF alebo JPG a vytlačiť, alebo poslať pôdorysný plán e-mailom iným osobám (vašej realitnej kancelárii, stavebninám atď.). „SLOVNÁ OCHRANNÁ ZNÁMKA A LOGÁ BLUETOOTH

SÚ REGISTROVANÉ OCHRANNÉ ZNÁMKY VLASTNENÉ SPOLOČNOSŤOU BLUETOOTH SIG, INC. A SPOLOČNOSŤ STANLEY TOOLS POUŽÍVA TIETO ZNÁMKY NA ZÁKLADE LICENCIE. OSTATNÉ OCHRANNÉ ZNÁMKY A OBCHODNÉ NÁZVY SÚ MAJETKOM PRÍSLUŠNÝCH VLASTNÍKOV.“ Vypnutie prístroja Prístroj sa dá vypnúť niektorým z týchto spôsobov:

• Stlačte a podržte tlačidlo na niekoľko sekúnd (pokým sa displej nevymaže).

• Ak prístroj nebudete 90 sekúnd používať, vypne sa automaticky. Záruka Spoločnosť STANLEY dáva na tento produkt záruku dva (2) roky na chyby materiálu a vyhotovenia. Táto OBMEDZENÁ ZÁRUKA sa nevzťahuje na produkty, ktoré nie sú správne používané, sú poškodené, pozmenené alebo opravované. Viac informácií a pokyny pre vrátenie získate na čísle 866-786-5924. Pokým nie je uvedené inak, spoločnosť STANLEY bezplatne opraví každý produkt značky STANLEY, o ktorom zistí, že je chybný, a to vrátane dielov a práce, prípadne, podľa uváženia spoločnosti STANLEY, vymení takéto prístroje, alebo vráti kúpnu cenu zníženú o amortizáciu, výmenou za chybný prístroj. TÁTO OBMEDZENÁ ZÁRUKA VYLUČUJE VŠETKY NÁHODNÉ ALEBO NÁSLEDNÉ ŠKODY. V niektorých štátoch nie je povolené vylúčiť alebo obmedziť náhodné alebo následné škody, preto sa tieto obmedzenia na vás nemusia vzťahovať. Táto DVOJROČNÁ OBMEDZENÁ ZÁRUKA vám poskytuje špecifické zákonné práva, ktoré sa medzi jednotlivými štátmi môžu líšiť. Okrem tejto záruky sa na lasery spoločnosti STANLEY vzťahuje: 30-dňová záruka vrátenia peňazí. Ak z akéhokoľvek dôvodu nebudete úplne spokojný s výkonom laseru od spoločnosti STANLEY, môžete ho do 30 dní od dátumu zakúpenia vrátiť spolu s pokladničným dokladom a vrátime vám celú sumu. DÔLEŽITÉ UPOZORNENIE: Zákazník je zodpovedný za správne používanie a starostlivosť o prístroj. Okrem toho je zákazník úplne zodpovedný za pravidelné kontroly presnosti laserovej jednotky, a teda za kalibráciu prístroja. Na kalibráciu a starostlivosť sa záruka nevzťahuje.125

Chybové kódy Ak sa na okienku displeja zobrazí INFO s číslom kódu, vykonajte príslušnú nápravnú činnosť. Kód Popis Nápravné opatrenie 101 Prijímaný signál je príliš slabý, doba merania je príliš dlhá Použite terčík alebo zmeňte cieľovú plochu. 102 Prijímaný signál je príliš silný Cieľ je príliš reexný. Použite terčík alebo zmeňte cieľovú plochu. 201 Na pozadí je priveľa svetla Znížte osvetlenie pozadia na cieľovej ploche. 202 Laserový lúč je prerušovaný Odstráňte prekážku a meranie zopakujte. 203 Nedostatočné napájanie Vymeňte batérie. 301 Teplota je príliš vysoká Nechajte zariadenie vychladnúť na teplotu v rámci predpísaného prevádzkového rozsahu teploty. 302 Teplota je príliš nízka Nechajte zariadenie zohriať sa na teplotu v rámci predpísaného prevádzkového rozsahu teploty. 401 Hardvérová chyba Niekoľkokrát zapnite a vypnite zariadenie. Ak sa chyba stále vyskytuje, vráťte chybné zariadenie do servisného strediska alebo k distribútorovi. Obráťte sa na záruku. 402 Neznáma chyba Kontaktujte servisné stredisko alebo distribútora. Obráťte sa na záruku.SK

Rozmery (V x H x Š) 120 x 48,5 x 26 mm (4,72 x 1,91 x 1,02 palca) Hmotnosť (s batériami) 100 g (3,21 unce) Rozsah teploty skladovania -10 °C až +60 °C (14 °F až 140 °F) Rozsah prevádzkovej teploty 0 °C až +40 °C (32 °F až 104°F) *Presnosť merania závisí od aktuálnych podmienok:

• Pri priaznivých podmienkach (dobrý povrch cieľového predmetu a dobrá izbová teplota) až na 10 m (33 stôp).

• Pri nepriaznivých podmienkach (jasné slnečné svetlo, veľmi málo reexný povrch cieľového predmetu alebo veľké výkyvy teploty) sa chyba môže zvýšiť o ± 0,25 mm/m (± 0,003 palca/stopy) pri vzdialenostiach väčších ako 10 m (33 stôp). **Rozlíšenie je najjemnejšie meranie, ktoré môžete vidieť. V palcoch je to 1/16 palca. V milimetroch je to 1 mm.127
