INSTRUKCJA OBSŁUGI TLM99 STANLEY

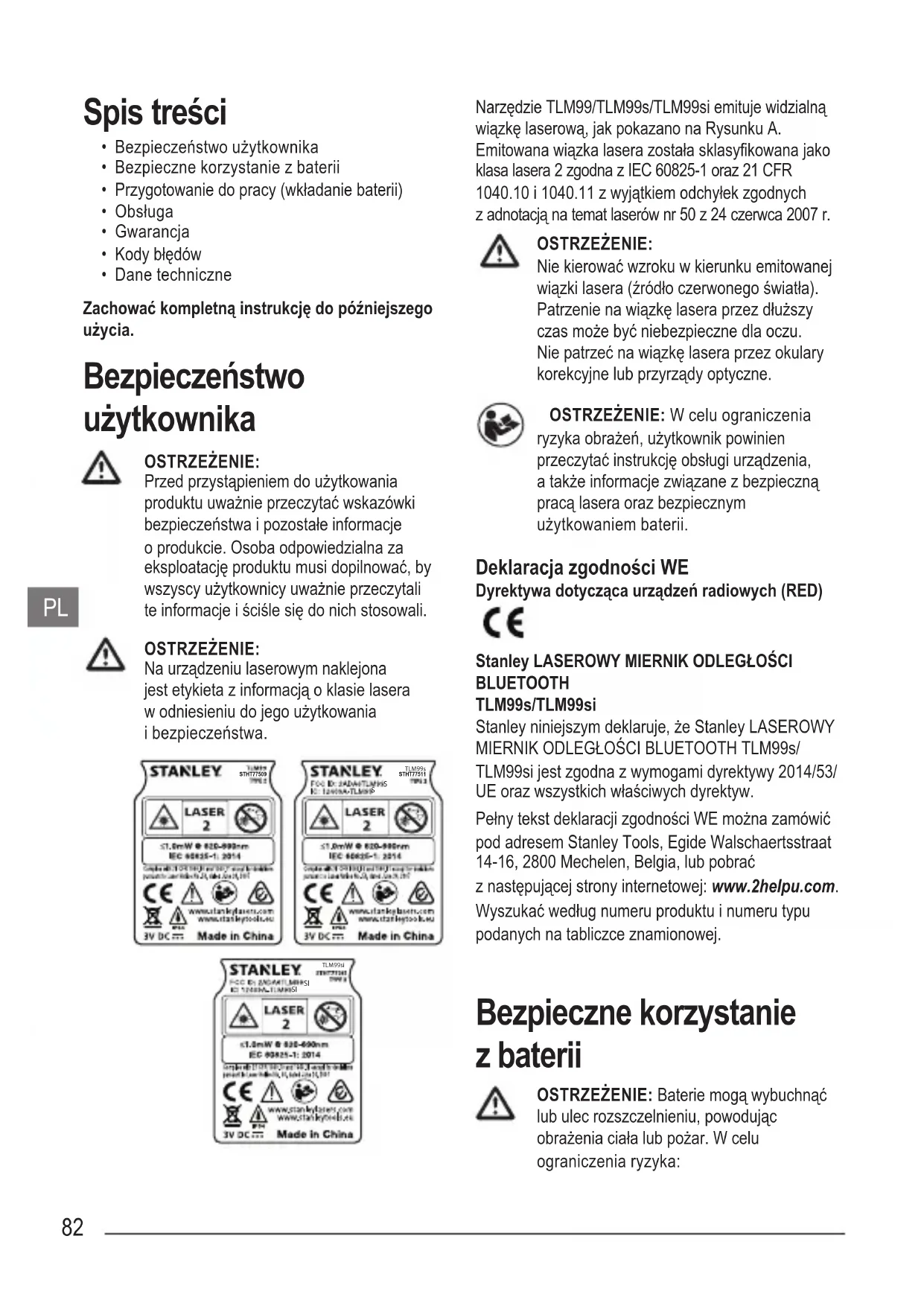

• Bezpieczeństwo użytkownika• Bezpieczne korzystanie z baterii• Przygotowanie do pracy (wkładanie baterii)• Obsługa• Gwarancja• Kody błędów• Dane techniczneZachować kompletną instrukcję do późniejszego użycia. Bezpieczeństwo użytkownika OSTRZEŻENIE:Przed przystąpieniem do użytkowania produktu uważnie przeczytać wskazówki bezpieczeństwa i pozostałe informacje o produkcie. Osoba odpowiedzialna za eksploatację produktu musi dopilnować, by wszyscy użytkownicy uważnie przeczytali te informacje i ściśle się do nich stosowali.OSTRZEŻENIE:Na urządzeniu laserowym naklejona jest etykieta z informacją o klasie lasera w odniesieniu do jego użytkowania i bezpieczeństwa.STHT77509STHT77511TLM99s

TLM99si Narzędzie TLM99/TLM99s/TLM99si emituje widzialną wiązkę laserową, jak pokazano na Rysunku A. Emitowana wiązka lasera została sklasyfikowana jako klasa lasera 2 zgodna z IEC 60825-1 oraz 21 CFR 1040.10 i 1040.11 z wyjątkiem odchyłek zgodnych z adnotacją na temat laserów nr 50 z 24 czerwca 2007 r.OSTRZEŻENIE:Nie kierować wzroku w kierunku emitowanej wiązki lasera (źródło czerwonego światła). Patrzenie na wiązkę lasera przez dłuższy czas może być niebezpieczne dla oczu. Nie patrzeć na wiązkę lasera przez okulary korekcyjne lub przyrządy optyczne. OSTRZEŻENIE: W celu ograniczenia ryzyka obrażeń, użytkownik powinien przeczytać instrukcję obsługi urządzenia, a także informacje związane z bezpieczną pracą lasera oraz bezpiecznym użytkowaniem baterii. Deklaracja zgodności WE Dyrektywa dotycząca urządzeń radiowych (RED)Stanley LASEROWY MIERNIK ODLEGŁOŚCI BLUETOOTHTLM99s/TLM99siStanley niniejszym deklaruje, że Stanley LASEROWY MIERNIK ODLEGŁOŚCI BLUETOOTH TLM99s/TLM99si jest zgodna z wymogami dyrektywy 2014/53/UE oraz wszystkich właściwych dyrektyw.Pełny tekst deklaracji zgodności WE można zamówić pod adresem Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgia, lub pobrać z następującej strony internetowej: www.2helpu.com.Wyszukać według numeru produktu i numeru typu podanych na tabliczce znamionowej. Bezpieczne korzystanie z baterii OSTRZEŻENIE: Baterie mogą wybuchnąć lub ulec rozszczelnieniu, powodując obrażenia ciała lub pożar. W celu ograniczenia ryzyka:83

ZAWSZE przestrzegać wszystkich instrukcji i ostrzeżeń podanych na baterii i jej opakowaniu. NIE dopuszczać do zwarcia biegunów baterii. NIE ładować jednorazowych baterii alkalicznych. NIE używać w komplecie zużytych i nowych baterii. Wymieniać zawsze wszystkie baterie w tym samym czasie na nowe tej samej marki i tego samego typu. NIE łączyć baterii o różnych składach chemicznych. NIE wrzucać baterii do ognia. ZAWSZE trzymać baterie z dala od dzieci. ZAWSZE wyjmować baterie na dłuższy czas przerwy w użytkowaniu urządzenia (kilka miesięcy). UWAGA: Zawsze sprawdzać, czy użytkowane baterie są zgodne z zalecanym typem. UWAGA: Zawsze wkładać baterie do urządzenia we właściwy sposób, zwracając uwagę na prawidłowe położenie biegunów. Przygotowanie do pracy (wkładanie baterii)

Z tyłu narzędzia TLM99, TLM99s lub TLM99si znajduje się komora na baterie zamknięta klapką z blokadą (Rysunek

Delikatnie odciągnąć palcem blokadę klapki i odblokować ją w celu wysunięcia i odłączenia klapki (Rysunek

Włożyć dwie baterie AAA, zwracając uwagę na prawidłowe położenie biegunów - i + zgodnie z oznaczeniami w komorze na baterie (Rysunek

Wsunąć wypustki na końcu klapki w otwory w komorze na baterie (Rysunek

Zamknąć klapkę w taki sposób, by nastąpiło zatrzaśnięcie blokady (Rysunek

nr 5). Gdy narzędzie jest włączone (ON), na wyświetlaczu widać wskazanie poziomu naładowania baterii (Rysunek

nr 1). Obsługa Pomiar odległości od ściany lub przedmiotu

nr 5), aby włączyć narzędzie.

Narzędzie zmierzy odległość od dolnej ścianki narzędzia do ściany lub przedmiotu (Rysunek

nr 1). Aby dokonać pomiaru od górnej ścianki zamiast dolnej ścianki narzędzia, (Rysunek

nr 2), przytrzymać przez 2 sekundy. W okienku wyświetlacza ikona narzędzia zmieni się z na (Rysunek

Skierować laser umieszczony z przodu urządzenia (Rysunek

nr 1) na ścianę lub przedmiot, odległość od której/którego chce się zmierzyć (Rysunek

Kliknąć , aby zmierzyć odległość od dolnej ścianki narzędzia do ściany lub przedmiotu.

Na dole okienka wyświetlacza (Rysunek

nr 2) pojawi się aktualny pomiar (Rysunek

nr 3). W celu wykonania nowego pomiaru, kliknąć , aby przesunąć bieżący pomiar w górę do poprzedniego wiersza w oknie wyświetlacza (Rysunek

nr 2). Następnie powtórzyć kroki 2-5. Stały pomiar odległości Aby wykonać serię pomiarów, poruszając się w pomieszczeniu, przełączyć tryb na pomiar ciągły.

nr 5), aby włączyć narzędzie.

Skierować laser umieszczony z przodu urządzenia (Rysunek

nr 1) na ścianę lub przedmiot, odległość od której/którego chce się zmierzyć (Rysunek

Kliknąć i przytrzymać przez 2 sekundy, aby włączyć tryb pomiaru ciągłego.PL

Na dole okna wyświetlacza (Rysunek

nr 2), wyświetla się aktualny pomiar (Rysunek

nr 3), zmieniający się na bieżąco wraz ze zmianą położenia urządzenia.

Aby zmierzyć aktualną odległość (od narzędzia do ściany lub przedmiotu) i zakończyć tryb pomiaru ciągłego, kliknąć

W celu wykonania nowego pomiaru, kliknąć , aby przesunąć bieżący pomiar w górę do poprzedniego wiersza w oknie wyświetlacza. Następnie powtórzyć kroki 2-5. Pomiar powierzchni Można mierzyć powierzchnię ściany, podłogi lub przedmiotu.

nr 5), aby włączyć narzędzie.

Narzędzie zmierzy odległość od dolnej ścianki narzędzia do ściany lub przedmiotu (Rysunek

nr 1). Aby dokonać pomiaru od górnej ścianki zamiast dolnej ścianki narzędzia, (Rysunek

nr 2), przytrzymać przez 2 sekundy. W okienku wyświetlacza ikona narzędzia zmieni się z na (Rysunek

Kliknąć , aby wyświetlić w oknie wyświetlacza (Rysunek

• Skierować górny koniec narzędzia na jeden bok celu (ściany, podłogi lub przedmiotu).

• Ustawić narzędzie na jednym końcu celu i skierować kropkę lasera w poprzek szerokości. (Rysunek

nr 1 pokazuje, gdzie ustawić narzędzie, jeśli mierzy się od dolnej ścianki narzędzia).

• Kliknąć , aby wyświetlić pomiar szerokości na górze okna wyświetlacza.

• Ustawić narzędzie na jednym końcu celu i skierować kropkę lasera w poprzek długości. (Rysunek

nr 2 pokazuje, gdzie ustawić narzędzie, jeśli mierzy się od dolnej ścianki narzędzia).

• Kliknąć , aby wyświetlić pomiar długości w drugim wierszu okna wyświetlacza.

Wyświetlić pomiar powierzchni na dole okna wyświetlacza (Rysunek

nr 3). Pomiar objętości Można mierzyć objętość pomieszczenia lub przedmiotu.

nr 5), aby włączyć narzędzie.

Narzędzie zmierzy odległość od dolnej ścianki narzędzia do ściany lub przedmiotu (Rysunek

nr 1). Aby dokonać pomiaru od górnej ścianki zamiast dolnej ścianki narzędzia, (Rysunek

nr 2), przytrzymać przez 2 sekundy. W okienku wyświetlacza ikona narzędzia zmieni się z na (Rysunek

Kliknąć dwa razy , aby wyświetlić w oknie wyświetlacza (Rysunek

• Skierować górny koniec narzędzia na jeden bok celu (pomieszczenia lub przedmiotu).

• Ustawić narzędzie na jednym końcu celu i skierować kropkę lasera w poprzek szerokości. (Rysunek

nr 1 pokazuje, gdzie ustawić narzędzie, jeśli mierzy się od dolnej ścianki narzędzia).

• Kliknąć , aby wyświetlić pomiar szerokości na górze okna wyświetlacza.

• Ustawić narzędzie na jednym końcu celu i skierować kropkę lasera w poprzek długości. (Rysunek

nr 2 pokazuje, gdzie ustawić narzędzie, jeśli mierzy się od dolnej ścianki narzędzia).

• Kliknąć , aby wyświetlić pomiar długości w drugim wierszu okna wyświetlacza.85

• Ustawić narzędzie na jednym końcu celu i skierować kropkę lasera w poprzek wysokości. (Rysunek

nr 3 pokazuje, gdzie ustawić narzędzie, jeśli mierzy się od dolnej ścianki narzędzia).

• Kliknąć , aby wyświetlić pomiar wysokości w trzecim wierszu okna wyświetlacza.

Wyświetlić pomiar objętości na dole okna wyświetlacza (Rysunek

nr 3). Dodawanie pomiarów Można dodać dwa pomiary, aby uzyskać sumę dwóch zmierzonych odległości.

nr 5), aby włączyć narzędzie.

Narzędzie zmierzy odległość od dolnej ścianki narzędzia do ściany lub przedmiotu (Rysunek

nr 1). Aby dokonać pomiaru od górnej ścianki zamiast dolnej ścianki narzędzia, (Rysunek

nr 2), przytrzymać przez 2 sekundy. W okienku wyświetlacza ikona narzędzia zmieni się z na (Rysunek

Skierować laser umieszczony z przodu urządzenia (Rysunek

nr 1) na ścianę lub przedmiot, odległość od której/którego chce się zmierzyć.

Kliknąć , aby zmierzyć odległość od narzędzia do ściany lub przedmiotu.

Wskazać, że chce się dodać ten pomiar do kolejnego.

• Na klawiaturze TLM99, kliknąć (Rysunek

• Na klawiaturze TLM99s lub TLM99si, kliknąć (Rysunek

Skierować laser na górnej ściance narzędzia na kolejną ścianę lub kolejny przedmiot.

Kliknąć , aby zmierzyć odległość i dodać ją do poprzedniego pomiaru.

Wyświetlić sumę obu pomiarów na dole okna wyświetlacza (Rysunek

nr 3). Odejmowanie pomiarów Można odjąć jeden pomiar od drugiego.

nr 5), aby włączyć narzędzie.

Narzędzie zmierzy odległość od dolnej ścianki narzędzia do ściany lub przedmiotu (Rysunek

nr 1). Aby dokonać pomiaru od górnej ścianki zamiast dolnej ścianki narzędzia, (Rysunek

nr 2), przytrzymać przez 2 sekundy. W okienku wyświetlacza ikona narzędzia zmieni się z na (Rysunek

Skierować laser umieszczony z przodu urządzenia (Rysunek

nr 1) na ścianę lub przedmiot, odległość od której/którego chce się zmierzyć.

Kliknąć , aby zmierzyć odległość od narzędzia do ściany lub przedmiotu.

Wskazać, że chce się odjąć kolejny pomiar od tego pomiaru.

• Na klawiaturze TLM99 kliknąć dwukrotnie

• Na klawiaturze TLM99s lub TLM99si, kliknąć dwukrotnie

Skierować laser na górnej ściance narzędzia na kolejną ścianę lub kolejny przedmiot.

Kliknąć , aby zmierzyć odległość i odjąć ją od poprzedniego pomiaru.

Wyświetlić różnicę między oba pomiarami na dole okna wyświetlacza (Rysunek

nr 3). Zmiana jednostki pomiaru Po wykonaniu bieżącego pomiaru (gdy urządzenie nie pracuje w trybie pomiaru ciągłego), można zmienić jednostkę pomiaru z wartości dziesiętnej w stopach (6.21 ft) na ułamkową w stopach (6'02" 9/16), wartość ułamkową w stopach na wartość dziesiętną w metrach (1.894 m), zmienić metry na cale (74 9/16 in) lub cale na wartość dziesiętną w stopach.

• Na klawiaturze TLM99, kliknąć (Rysunek

• Na klawiaturze TLM99s lub TLM99si, przytrzymać (Rysunek

nr 1), aż pomiar ulegnie zmianie (2-3 sekundy).PL

Korzystanie z TLM99s/TLM99si w połączeniu z Jeśli dysponuje się TLM99s lub TLM99si, można użyć jego funkcji Bluetooth

do sparowania z aplikacją STANLEY Smart Connect zainstalowaną na smartfonie lub tablecie, a następnie rejestrować dokładne pomiary na planach pomieszczeń.

Korzystając z serwisu lub , pobrać aplikację STANLEY Smart Connect na smartfon lub tablet.

Korzystając z aplikacji STANLEY Smart Connect, zarejestrować pomieszczenie lub przestrzeń, których wymiary chce się zapisać w celu utworzenia planu pomieszczeń.

Na klawiaturze TLM99s lub TLM99si, kliknąć , aby włączyć narzędzie.

Jeśli ikona Bluetooth

nie pojawi się w oknie wyświetlacza (Rysunek

nr 6), kliknąć na klawiaturze, aby włączyć Bluetooth

Użyć aplikacji STANLEY Smart Connect, aby sparować telefon komórkowy lub tablet z TLM99s lub TLM99si.

Użyć TLM99s lub TLM99si do zmierzenia wszystkich ścian lub przestrzeni zarejestrowanych w planie pomieszczeń, a następnie zsynchronizować pomiary z planem pomieszczeń.

Korzystając z aplikacji STANLEY Smart Connect, zapisać plan pomieszczeń. Po zapisaniu planu pomieszczeń, można wyeksportować go w jednym z wielu formatów plików, w tym PDF, DXF lub JPG, jak również wydrukować go lub przesłać pocztą elektroniczną do innych osób (pośrednika w handlu nieruchomościami, centrum wyposażenia wnętrz itp.).

ZASTRZEŻONE ZNAKI TOWAROWE BĘDĄCE WŁASNOŚCIĄ BLUETOOTH SIG, INC., A STANLEY TOOLS KORZYSTA Z NICH NA ZASADZIE LICENCJI. INNE ZNAKI TOWAROWE I NAZWY HANDLOWE SĄ WŁASNOŚCIĄ ODPOWIEDNICH PODMIOTÓW.” Wyłączanie urządzenia Urządzenie można wyłączyć w następujący sposób:

• Nacisnąć i przytrzymać przez kilka sekund (aż do zgaśnięcia wyświetlacza).

• Urządzenie wyłącza się samoczynnie po upływie 90 sekund bezczynności. Gwarancja STANLEY udziela na niniejszy produkt dwuletniej (2) gwarancji na wady materiałowe i fabryczne. Niniejsza OGRANICZONA GWARANCJA nie dotyczy produktów, które były niewłaściwie użytkowane, modyfikowane lub naprawiane. W celu uzyskania szczegółowych informacji lub instrukcji dotyczących zwrotu prosimy o kontakt telefoniczny pod numerem 866-786-5924. O ile nie zostanie ustalone inaczej, STANLEY bezpłatnie dokona naprawy każdego produktu STANLEY, który zostanie uznany na wadliwy, z uwzględnieniem kosztów części oraz robocizny, bądź według uznania STANLEY, wymieni urządzenia na nowe lub odkupi wadliwe urządzenie po cenie zakupu minus amortyzacja. NINIEJSZA OGRANICZONA GWARANCJA

NIE OBEJMUJE ŻADNYCH SZKÓD INCYDENTALNYCH

LUB WYNIKOWYCH. W niektórych państwach nie uznaje się wyłączenia lub ograniczenia szkód incydentalnych lub wynikowych, dlatego te ograniczenia mogą nie mieć zastosowania do użytkownika. NINIEJSZA DWULETNIA OGRANICZONA GWARANCJA zawiera określone prawa, które mogą się różnić w zależności od kraju użytkowania. Oprócz powyższej gwarancji, urządzenia laserowe STANLEY objęte są: 30-dniową gwarancją zwrotu pieniędzy. W razie niezadowolenia z produktu STANLEY, można dokonać jego zwrotu w ciągu 30 dni od daty zakupu bez podania jakiejkolwiek przyczyny z gwarancją zwrotu pełnej kwoty zakupu. WAŻNA INFORMACJA: Użytkownik odpowiada za prawidłowe użytkowanie i konserwację urządzenia. Ponadto użytkownik ponosi pełną odpowiedzialność za okresowe sprawdzanie dokładności lasera i związaną z tym kalibrację urządzenia. Kalibracja i konserwacja nie są przedmiotem gwarancji.87

Kody błędów Jeśli INFO pojawi się w oknie wyświetlacza z numerem kodu, wykonać odpowiednie działania naprawcze: Kod Opis Usunięcie błędu 101 Odbierany sygnał jest zbyt słaby lub czas pomiaru jest zbyt długi Użyć tarczy kalibracyjnej lub zmienić płaszczyznę pomiaru. 102 Odbierany sygnał jest zbyt silny Zbyt sile odbijanie na płaszczyźnie. Użyć tarczy kalibracyjnej lub zmienić płaszczyznę pomiaru. 201 Zbyt sile oświetlenie w tle Ograniczyć oświetlenie w tle w obszarze płaszczyzny pomiaru. 202 Przerwana wiązka lasera Usunąć przeszkodę i powtórzyć pomiar. 203 Za mała moc Wymienić baterie. 301 Zbyt wysoka temperatura Zaczekać do ostygnięcia urządzenia do dozwolonego zakresu temperatury pracy. 302 Temperatura zbyt niska Zaczekać do ogrzania urządzenia do dozwolonego zakresu temperatury pracy. 401 Błąd sprzętowy Włączyć i wyłączyć urządzenie kilka razy. Jeśli błąd nadal pozostaje, przekazać wadliwe urządzenie do serwisu lub dystrybutora. Patrz Gwarancja. 402 Nieznany błąd Skontaktuj się z serwisem lub dystrybutorem. Patrz Gwarancja.PL

Dane techniczne Zasięg Od 0,1 m do 30 m (4 cale do 100 stóp) Dokładność pomiaru* ± 2 mm (± 3/32 cala)* Rozdzielczość** 1 mm (1/16 cala)** Klasa lasera 2 (IEC/EN60825-1: 2014) Typ lasera ≤ 1,0 mW przy 620-690 nm Automatyczne wyłączanie podświetlenia/ lasera Po 30 s Automatyczne wyłączanie urządzenia Po 90 s Pomiar ciągły Tak Pomiar powierzchni/objętości Tak Żywotność baterii (2 x AAA) Do 3000 pomiarów (2500 z

Wymiary (wys. x gł. x szer.) 120 x 48,5 x 26 mm (4,72 x 1,91 x 1,02 cala) Waga (z bateriami) 100 g (3,21 oz) Zakres temperatury przechowywania -10°C ~ +60°C (14°F ~ 140°F) Zakres temperatury pracy od 0°C ~ do +40°C (32°F ~ 104°F) *Precyzja pomiaru w zależności od warunków pracy:

• W korzystnych warunkach (dobra jakość docelowej płaszczyzny i korzystna temperatura otoczenia) do 10 m (33 stopy).

• W niekorzystnych warunkach (padające światło słoneczne, płaszczyzna docelowa bardzo słabo odbijająca światło lub duże wahania temperatur), błąd może wzrosnąć o maksymalnie ± 0,25 mm/m (± 0,003 cali/stopę) przy odległości powyżej 10 m (33 stóp). **Rozdzielczość oznacza najmniejszą możliwą do wyświetlenia zmierzoną wartość. W calach ta wartość to 1/16”. W mm to 1 mm.89
