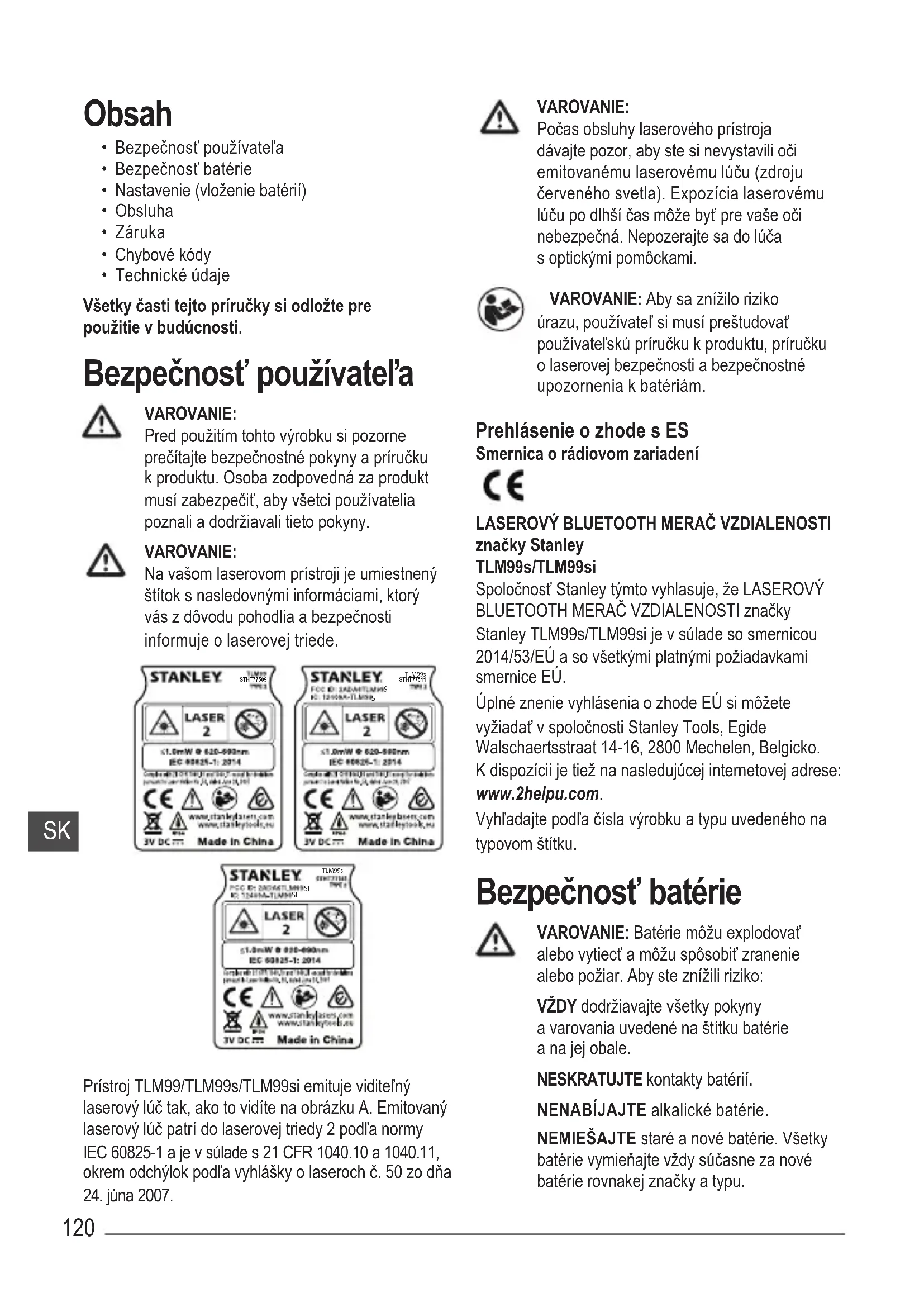

NÁVOD NA OBSLUHU TLM99si STANLEY

Všetky časti tejto príručky si odložte pre použitie v budúcnosti.

Pred použitím tohto výrobku si pozorne prečítajte bezpečnostné pokyny a príručku k produktu. Osoba zodpovedná za produkt musí zabezpečit, aby všetci používatelia poznali a dodržiavali tieto pokyny.

VAROVANIE:

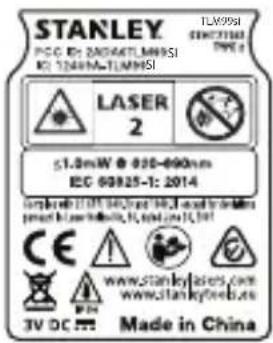

Na vašom laserovom prístroji je umiestnený štítok s nasledovnými informáciami, ktorý vás z dôvodu pohodlia a bezpečnosti informuje o laserovej triede.

STANLEY LASER 2 x1.5mW @ 620-990nm IEC 98825-1: 2014 Copyright (3) OF THE WORLD AND THE WORLD'S NAME IN CHINA www.stanleylasters.com www.stanleytools.eu 3V DC .... Made in China

STANLEY FOC BY: 2ADAMTLMHRS K: 12100A-TLMSR5 TLMSRs STM77511 TENI 3 LASER 2 x1.0mW @ 620-900nm IEC 88825-1: 2014 Made in China www.stanleybaser.com www.staileystock.eu 3V DC.... Made in China

STANLEY SLW9951 PLC ID: ZAGATELMSN51 IC: 324MA-TLMN51 LASER 2 ≤1.0mW @ 020-600nm IEC 60825-1: 2014 logitech (2017) 60825-1: 10.2 end to double press linear devices, 10, total net 10, total net 10, total net 10, total net 10, total net 10, total net 10, total net 10, total net 10, total net 10, total net 10, total net 10, total net 10, total net 10, total net 10, total net 10, total net 10, total net 10 CE www.stankylasers.com www.stankylab.cn 3V DC Made in China

Prístroj TLM99/TLM99s/TLM99si emituje viditel'ný laserový lúč tak, ako to vidíte na obrázku A. Emitovaný laserový lúč patrí do laserovej triedy 2 podľa normy IEC 60825-1 a je v súlade s 21 CFR 1040.10 a 1040.11, okrem odchýlok podľa vyhlášky o laseroch č. 50 zo dňa 24. júna 2007.

VAROVANIE:

Počas obsluhy laserového prístroja dávajte pozor, aby ste si nevystavili oči emitovanému laserovému lúču (zdroju červeného svetla). Expozícia laserovému lúču po dlhší čas môže byt' pre vaše oči nebezpečná. Nepozerajte sa do lúča s optickými pomôckami.

VAROVANIE: Aby sa znížilo riziko úrazu, používatel' si musí preštudovat' používatel'skú príručku k produktu, príručku o laserovej bezpečnosti a bezpečnostné upozornenia k batériám.

Prehlásenie o zhode s ES Smernica o rádiovom zariadení

LASEROVÝ BLUETOOTH MERAČ VZDIALENOSTI značky Stanley

TLM99s/TLM99si

Spoločnosť Stanley týmto vyhlasuje, že LASEROVÝ BLUETOOTH MERAČ VZDIALENOSTI značky Stanley TLM99s/TLM99si je v súlade so smernicou 2014/53/EÚ a so všetkými platnými požiadavkami smernice EÚ.

Úplné znenie vyhlásenia o zhode EÚ si môžete vyžiadať v spoločnosti Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgicko. K dispozícii je tiež na nasledujúcej internetovej adrese: www.2helpu.com.

VAROVANIE: Batérie môžu explodovat' alebo vytiect' a môžu spôsobit' zranenie alebo požiar. Aby ste znížili riziko:

VŽDY dodržiavajte všetky pokyny a varovania uvedené na štítku batérie a na jej obale.

NESKRATUJTE kontakty batérií.

NENABÍJAJTE alkalické batérie.

NEMIEŠAJTE staré a nové batérie. Všetky batérie vymieňajte vždy súčasne za nové batérie rovnakej značky a typu.

VŽDY vyberte batérie, ak prístroj nebudete používať po dobu niekol’kých mesiacov.

POZNÁMKA: Uistite sa, že batérie sú vložené správnym spôsobom a so správnou polaritou.

Nastavenie (vloženie batérií)

1. V zadnej časti prístroja TLM99, TLM99s alebo TLM99si nájdite západku priestoru pre batérie (obrázok © č. 2).
2. Prstom potiahnite západku smerom nahor, aby sa odomkla a vyberte kryt priestoru pre batérie (obrázok D č. 1 a č. 2).
3. Vložte dve batérie AAA, pričom sa uistite, že póly - a + každej z batérií sú umiestnené tak, ako je to znázornené v priestore pre batérie (obrázok D č. 3).
4. Zasuňte kolíky v dolnej časti krytu batérií do drážok v priestore pre batérie (obrázok D č. 4).
5. Zatlačte kryt smerom nadol, kým nezapadne na svoje miesto (obrázok D č. 5).

Ked' je prístroj v polohe ON (ZAP.), na displeji sa zobrazí stav batérie (obrázok Ⓔ č. 1).

Obsluha

Zmeranie vzdialenosti k stene alebo predmetu

1. Prístroj zapnite kliknutím na

obrázok

Ⓐ č. 5).

1. Prístroj odmeria vzdialenost' od spodnej strany prístroja k stene alebo predmetu (obrázok Fč. 1).

Ak chcete merat' od hornej strany prístroja namiesto spodnej (obrázok Ⓕč. 2), podržte tlačidlo 📞 na 2 sekundy. V okne displeja sa ikona prístroja zmení z 📌* na 📌* (obrázok Ⓔč. 5).

1. Namierte laserom v hornej časti prístroja (obrázok Ač. 1) smerom k stene alebo predmetu, których vzdialenost' potrebujete odmerat' (obrázok F).
2. Kliknutím na zmerajte vzdialenost' od prístroja k stene alebo predmetu.
3. V spodnej časti okna displeja (obrázok Ač. 2) si pozrite aktuálne meranie (obrázok Eč. 3).

Ak chcete vykonat' nové meranie, kliknutím na ON presuniete aktuálne meranie nahor do predchádzajúceho riadku na okne displeja (obrázok E č. 2). Následne zopakujte kroky 2-5.

Na uskutočnenie série meraní, zatial' čo sa presúvate, zmeňte na režim nepretržitého merania.

1. Prístroj zapnite kliknutím na

(obrázok

Ač. 5).

1. Namierte laserom v hornej časti prístroja (obrázok Ⓐč. 1) smerom k stene alebo predmetu, których vzdialenost' potrebujete odmerat' (obrázok F).
2. Kliknutím na tlačidlo ajeho podržaním na 2 sekundy zapnite režim nepretržitého merania.
3. V dolnej časti okna displeja (obrázok A č. 2) si pozrite aktuálne meranie (obrázok E č. 3), ktoré sa pri pohybovaní prístrojom bude neustále menit'.
4. Ak chcete vykonať aktuálne meranie (od prístroja k stene alebo predmetu) a ukončit režim nepretržitého merania, kliknite na tlačidlo ON.

Aby ste vykonali nové meranie, kliknutím na presuniete aktuálne meranie nahor do predchádzajúceho riadku na okienku displeja. Následne zopakujte kroky 2-5.

Meranie plochy

Môžete zmerat' plochu steny, podlahy alebo predmetu.

1. Prístroj zapnite kliknutím na (obrázok A č. 5).
2. Prístroj odmeria vzdialenost' od spodnej strany prístroja k stene alebo predmetu (obrázok F č. 1).
   Ak chcete merat' od hornej strany prístroja namiesto spodnej (obrázok Ⓕč. 2), podržte tlačidlo 📞na 2 sekundy. V okne displeja sa ikona prístroja zmení z 📄* na 📋* (obrázok Ⓔč. 5).
3. Kliknutím na sa na okienku displeja zobrazí (obrázok E č. 4).

4. Zmerajte šírku.

5. Zaciel'te hornú stranu prístroja na jednu stranu ciel'a (stena, podlaha alebo predmet).

6. Umiestnite prístroj na jeden koniec ciel'a a namierte laserovú bodku pozdlž šírky. (Obrázok G č. 1 ukazuje, kam umiestnit' prístroj v prípade, ak meriate zo spodnej strany prístroja.)

7. Kliknutím na ON zobrazte meranie šírky v hornej časti okienka displeja.

8. Zmerajte dížku.

9. Umiestnite prístroj na jeden koniec ciel'a a namierte laserovú bodku pozdlž dížky. (Obrázok Ⓖ č. 2 ukazuje, kam umiestniť prístroj v prípade, ak meriate zo spodnej strany prístroja.)

10. Kliknutím na ON zobrazte meranie dížky v druhom riadku okienka displeja.

11. Zobrazte meranie plochy v spodnej časti okna displeja (obrázok E č. 3).

Meranie objemu

Môžete zmerať objem miestnosti alebo predmetu.

1. Prístroj zapnite kliknutím na (obrazok Ač. 5).
2. Prístroj odmeria vzdialenost' od spodnej strany prístroja k stene alebo predmetu (obrázok Fč. 1).

Ak chcete merat' od hornej strany prístroja namiesto spodnej (obrázok Ⓕč. 2), podržte tlačidlo 📄 na 2 sekundy. V okne displeja sa ikona prístroja zmení z 📋 na 📋 (obrázok Ⓔč. 5).

1. Dvojitým kliknutím na sa napokne displeja zobrazí (obrázok E č. 4).

2. Zmerajte šírku.

3. Zaciel'te hornú stranu prístroja na jednu stranu ciel'a (miestnost' alebo predmet).

4. Umiestnite prístroj na jeden koniec ciel'a a namierte laserovú bodku pozdlž šírky. (Obrázok Ⓗč. 1 ukazuje, kam umiestnit' prístroj v prípade, ak meriate zo spodnej strany prístroja.)

5. Kliknutím na ON zobrazte meranie šírky v hornej časti okienka displeja.

6. Zmerajte dížku.

7. Umiestnite prístroj na jeden koniec ciel'a a namierte laserovú bodku pozdíž dížky. (Obrázok Ⓗ č. 2 ukazuje, kam umiestnit' prístroj v prípade, ak meriate zo spodnej strany prístroja.)

8. Kliknutím na ON zobrazte meranie dížky v druhom riadku okienka displeja.

9. Zmerajte výšku.

10. Umiestnite prístroj na jeden koniec ciel'a a namierte laserovú bodku pozdlž výšky. (Obrázok Ⓗč. 3 ukazuje, kam umiestnit' prístroj v prípade, ak meriate zo spodnej strany prístroja).

11. Kliknutím na 🚗 zobrazte meranie výšky v tret'om riadku okna displeja.

12. Zobrazte meranie objemu v spodnej časti okna displeja (obrázok Ⓔ č. 3).

Sčítanie meraní

Môžete sčítat' dve merania, čím získate súčet meraní dvoch vzdialeností.

1. Prístroj zapnite kliknutím na (obrázok A č. 5).
2. Prístroj odmeria vzdialenost' od spodnej strany prístroja k stene alebo predmetu (obrázok F č. 1).

Ak chcete merat' od hornej strany prístroja namiesto spodnej (obrázok Ⓕč. 2), podržte tlačidlo 📞na 2 sekundy. V okne displeja sa ikona prístroja zmení z 📌* na 📌* (obrázok Ⓔč. 5).

1. Namierte laserom v hornej časti prístroja (obrázok Ⓐč. 1) smerom k stene alebo predmetu, których vzdialenost potrebujete odmerat'.
2. Kliknutím na ⚠zmerajte vzdialenost' od prístroja k stene alebo predmetu.

3. Označte, že chcete pripočítat' toto meranie k d'alšiemu meraniu.

4. Na klávesnici prístroja TLM99 kliknite na +/- (obrázok Ač. 7).

5. Na klávesnici prístroja TLM99s alebo TLM99si kliknite na (obrázok Bč. 1).

6. Namierte laserom v hornej časti prístroja smerom k d'alšej stene alebo predmetu.

7. Kliknutím na admeriate vzdialenost' a pripočítate ju k predchádzajúcemu meraniu.
8. Zobrazte súčet dvoch meraní v spodnej časti okna displeja (obrázok Ⓔ č. 3).

Odčítanie meraní

Môžete odpočítat' jedno meranie od druhého.

1. Prístroj zapnite kliknutím na (obrázok A č. 5).
2. Prístroj odmeria vzdialenost' od spodnej strany prístroja k stene alebo predmetu (obrázok F č. 1).

Ak chcete merat' od hornej strany prístroja namiesto spodnej (obrázok Ⓕč. 2), podržte tlačidlo 📋na 2 sekundy. V okne displeja sa ikona prístroja zmení z 📋* na 📋* (obrázok Ⓔč. 5).

1. Namierte laserom v hornej časti prístroja (obrázok Ⓐč. 1) smerom k stene alebo predmetu, których vzdialenost' potrebujete odmerat'.
2. Kliknutím na zmerajte vzdialenost' od prístroja k stene alebo predmetu.

3. Označte, že chcete odpočítat' nasledujúce meranie od tohto merania.

4. Na klávesnici prístroja TLM99 dvakrát kliknite na +/- .

5. Na klávesnici prístroja TLM99s alebo TLM99si dvakrát kliknite na

6. Namierte laserom v hornej časti prístroja smerom k d'alšej stene alebo predmetu.

7. Kliknutím na codmeriate vzdialenost' a odčítate ju od predchádzajúceho merania.
8. Zobrazte rozdiel medzi dvomi meraniami v spodnej časti okna displeja (obrázok E č. 3).

Zmena merných jednotiek

Po prevzatí aktuálneho merania (zariadenie nie je v režime nepretržitého merania) môžete zmenit' mernú jednotku z desatinných stôp (6,21 stopy) na frakčné stopy (6'02"9/16), frakčné stopy na metre (1,894 m), metre na palce (74 9/16 palca) alebo palce na desatinné stopy.

• Na klávesnici prístroja TLM99 kliknite na (obrázok A č. 3).
• Na klávesnici prístroja TLM99s alebo TLM99si podržte (obrázok Bč. 1) dovtedy, kým neuvidíte zmenu merania (2 – 3 sekundy).

Používanie prístroja TLM99s/TLM99si

s aplikáciou

Ak máte prístroj TLM99s alebo TLM99si, môžete využit jeho funkciu Bluetooth®, spárovat' prístroj s aplikáciou STANLEY Smart Connect v mobilnom telefône alebo tablete a následne zaznamenat' presné merania do svojich pôdorysných plánov.

1. Zo služby alebo si prevezmite aplikáciu STANLEY Smart Connect do svojho mobilného telefónu alebo tabletu.
2. Pomocou aplikácie STANLEY Smart Connect zaznamenajte miestnosť alebo priestor, pre ktorý chcete zaznamenat' merania a vytvorte pôdorys.
3. Na klávesnici prístroja TLM99s alebo TLM99si kliknutím na ON zapnite prístroj.
4. Ak sa v okne displeja nezobrazí ikona Bluetooth ^ , (obrázok E č. 6), kliknutím na tlačidlo na klávesnici zapnite rozhranie Bluetooth ^ .
5. Pomocou aplikácie STANLEY Smart Connect spárujte svoj mobilný telefón alebo tablet s prístrojom TLM99s alebo TLM99si.
6. Pomocou prístroja TLM99s alebo TLM99si odmerajte jednotlivé steny v miestnosti alebo priestore zaznamenanom v pôdorysnom pláne a zosynchronizujte merania s plánom.
7. Pomocou aplikácie STANLEY Smart Connect uložte pôdorysný plán.

Po uložení pôdorysného plánu ho môžete exportovat' do jedného z niekol'kých rôznych formátov súboru vrátane PDF, DXF alebo JPG a vytlacit', alebo poslat' pôdorysný plán e-mailom iným osobám (vašej realitnej kancelárii, stavebninám atd').

Bluetooth

„SLOVNÁ OCHRANNÁ ZNÁMKA A LOGÁ BLUETOOTH® SÚ REGISTROVANÉ OCHRANNÉ ZNÁMKY VLASTNENÉ SPOLOČNOSTOU BLUETOOTH SIG, INC. A SPOLOČNOST STANLEY TOOLS POUŽÍVA TIETO ZNÁMKY NA ZÁKLADE LICENCIE. OSTATNÉ OCHRANNÉ ZNÁMKY A OBCHODNÉ NÁZVY SÚ MAJETKOM PRÍSLUŠNÝCH VLASTNÍKOV.“

Vypnutie prístroja

Prístroj sa dá vypnút' niektorým z týchto spôsobov:

• Stlačte a podržte tlačidlo na niekolko sekúnd (pokým sa displej nevymaže).
• Ak prístroj nebudete 90 sekúnd používat', vypne sa automaticky.

Záruka

Spoločnosť STANLEY dáva na tento produkt záruku dva (2) roky na chyby materiálu a vyhotovenia. Táto OBMEDZENÁ ZÁRUKA sa nevzt'ahuje na produkty, ktoré nie sú správne používané, sú poškodené, pozmenené alebo opravované. Viac informácií a pokyny pre vrátenie získate na čísle 866-786-5924. Pokým nie je uvedené inak, spoločnosť STANLEY bezplatne opraví každý produkt značky STANLEY, o ktorom zistí, že je chybný, a to vrátane dielov a práce, prípadne, podľa uváženia spoločnosti STANLEY, vymení takéto prístroje, alebo vráti kúpnu cenu zníženú o amortizáciu, výmenou za chybný prístroj. TÁTO OBMEDZENÁ ZÁRUKA VYLUCUJE VŠETKY NÁHODNÉ ALEBO NÁSLEDNÉ ŠKODY. V niektorých štátoch nie je povolené vylúčit' alebo obmedzit' náhodné alebo následné škody, preto sa tieto obmedzenia na vás nemusia vzt'ahovať. Táto DVOJROČNÁ OBMEDZENÁ ZÁRUKA vám poskytuje špecifické zákonné práva, ktoré sa medzi jednotlivými štátmi môžu líšit'. Okrem tejto záruky sa na lasery spoločnosti STANLEY vzt'ahuje: 30-dňová záruka vrátenia peňazí. Ak z akéhokol'vek dôvodu nebudete úplne spokojný s výkonom laseru od spoločnosti STANLEY, môžete ho do 30 dní od dátumu zakúpenia vrátit' spolu s pokladničným dokladom a vrátime vám celú sumu.

DÔLEŽITÉ UPOZORNENIE: Zákazník je zodpovedný za správne používanie a starostlivosť o prístroj. Okrem toho je zákazník úplne zodpovedný za pravidelné kontroly presnosti laserovej jednotky, a teda za kalibráciu prístroja.

Ak sa na okienku displeja zobrazí INFO s číslom kódu, vykonajte príslušnú nápravnú činnosť.

Kód Popis Nápravné opatrenie
101 Príjímaný signál je príliš slabý, doba merania je príliš dlhá	Použite terčík alebo zmeňte cieľovú plochu.
102 Prijímaný signál je príliš silný	Ciel' je príliš reflexný. Použite terčík alebo zmeňte cieľovú plochu.
201 Na pozadí je priveľa svetla Znížte osvetlenie pozadia na cieľovej ploche.
202 Laserový lúč je prerušovaný Odstráňte	prekážku a meranie zopakujte.
203 Nedostatočné napájanie Vymeňte baterie.
301 Teplota je príliš vysoká Nechajte zariadenie vychladnút' na teplotu v rámci predpísaného prevádzkového rozsahu teploty.
302 Teplota je príliš nízka Nechajte zariadenie zohriat' sa na teplotu v rámci predpísaného prevádzkového rozsahu teploty.
401 Hardvérová chyba Niekol'kokrát zapnite a vypnite zariadenie. Ak sa chyba stále vyskytuje, vráťte chybné zariadenie do servisného strediska alebo k distribútorovi. Obráťte sa na záruku.
402 Neznáma chyba Kontaktujte servisné	stredisko alebo distribútora. Obráťte sa na záruku.

SK

Technické údaje

Dosah 1 m až 30 m (4 palce až 100 stôp)
Presnost' merania* ± 2 mm (± 3/32 palca)*
Rozlíšenie** 1 mm (1/16 palca)**
Laserová trieda Trieda 2 (IEC/EN60825-1: 2014)
Typ laseru ≤ 1,0 mW pri 620 – 690 nm
Laser/automatické vypnutie podsvietenia Po 30 s
Automatické vypnutie jednotky Po 90 s
Nepretržité meranie Áno
Plocha/objem Áno
Životnosť batérie (2 x AAA) Až 3 000 meraní (2	500 s rozhranímBluetooth)
Rozmery (V x H x Š) 120 x 48,5 x 26 mm (4,72 x 1,91 x 1,02 palca)
Hmotnosť (s batériami) 100 g (3,21 unce)
Rozsah teploty skladovania -10 °C až +60 °C (14 °F až 140 °F)
Rozsah prevádzkovej teploty 0 °C až +40 °C (32 °F až 104°F)
*Presnost' merania závisí od aktuálnych podmienok:Pri priaznivých podmienkach (dobrý povrch cieľového predmetu a dobrá izbová teplota) až na 10 m (33 stôp).Pri nepriaznivých podmienkach (jasné slnečné svetlo, veľmi málo reflexný povrch cieľového predmetu alebo veľké výkyvy teploty) sa chyba môže zvýšit’ o ± 0,25 mm/m (± 0,003 palca/stopy) pri vzdialenostiach väčších ako 10 m (33 stôp).**Rozlíšenie je najjemnejšie meranie, ktoré môžete vidiet’. V palcoch je to 1/16 palca. V milimetroch je to 1 mm.
