BRUKSANVISNING TLM99si STANLEY

1. Klik på for at få vist på displayet (ill. #4).

E

4. Mål bredden.

• Brukersikkerhet
• Batterisikkerhet
• Klargjøring (sett inn batteriene)
• Drift
• Garanti
• Feilkoder
• Spesifikasjoner

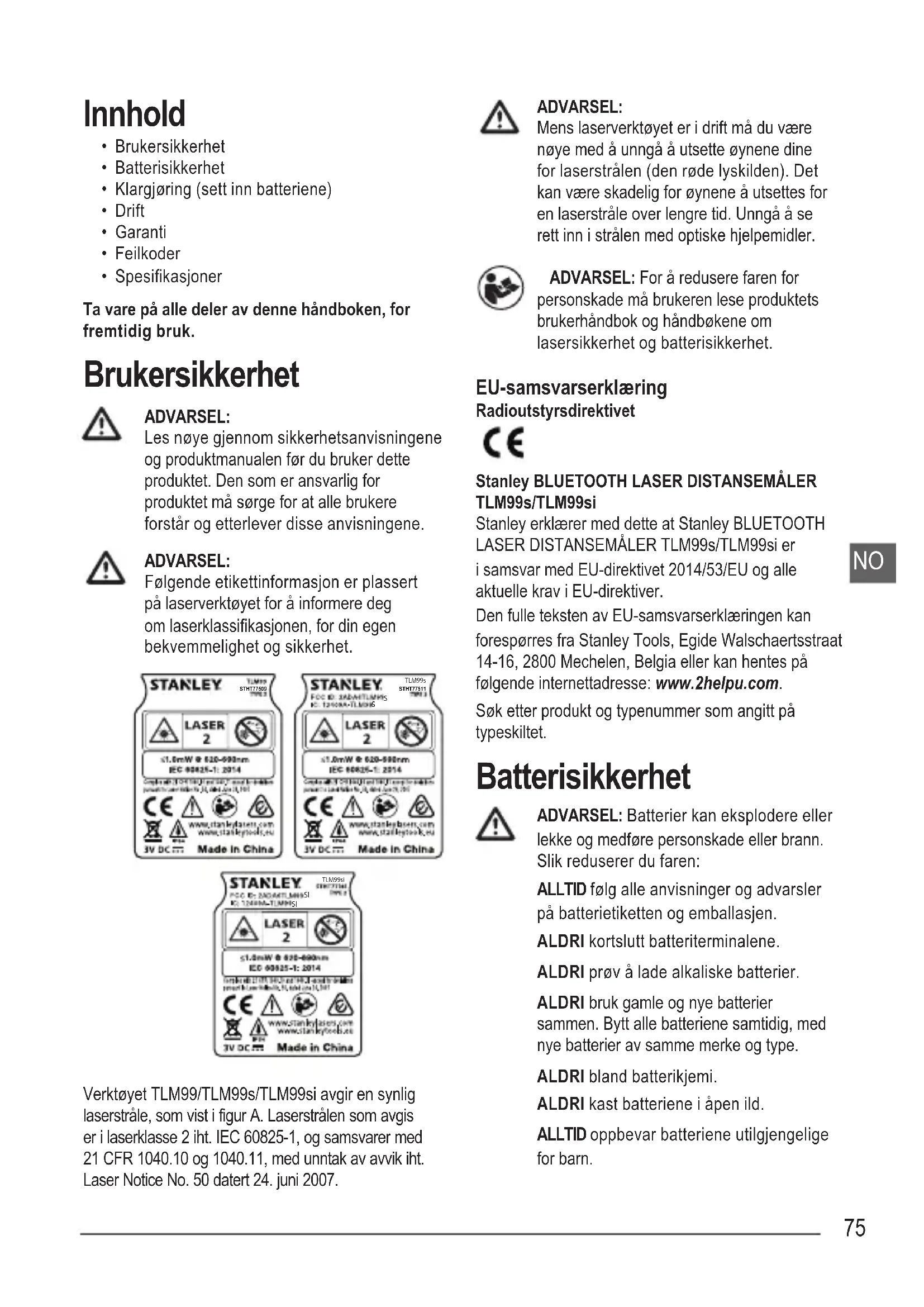

Ta vare på alle deler av denne håndboken, for fremtidig bruk.

Brukersikkerhet

ADVARSEL:

Les nøye gjennom sikkerhetsanvisningene og produktmanualen før du bruker dette produktet. Den som er ansvarlig for produktet må sørge for at alle brukere forstår og etterlever disse anvisningene.

ADVARSEL:

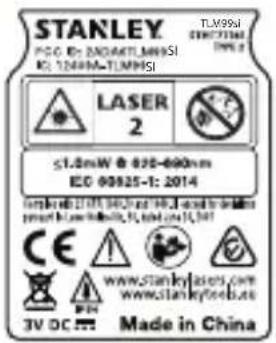

Følgende etikettinformasjon er plassert på laserverktøyet for å informere deg om laserklassifikasjonen, for din egen bekvemmelighet og sikkerhet.

STANLEY TLM19 STHT7509 2 LASER 2 ≤1.0mW @ 620-990nm IEC 90825-1: 2014 CE www.stanleylasters.com www.stasleystool.eu 3V DC ... Made in China STANLEY. FOC ID: 3RADVI-TLMNIS IC: 12408A-TLMNIS LASER 2 ≤1.0mW @ 620-990nm IEC 90825-1: 2014 CE www.stanleylasters.com www.stasleystool.eu 3V DC ... Made in China STANLEY. TLM99S STHT7511 2014

STANLEY PLC. ID: 2004XTLMN951 EC: 1200M-TLMN951 TLM951 STANDARD DWG LASER 2 ≤1.0mW @ 630-690nm EC 90825-1: 2014 www.stankylasers.com www.stankytech.co CE www.stankylasers.com www.stankytech.co 3V DC Made in China

Verktøyet TLM99/TLM99s/TLM99si avgir en synlig laserstråle, som vist i figur A. Laserstrålen som avgis er i laserklasse 2 iht. IEC 60825-1, og samsvarer med 21 CFR 1040.10 og 1040.11, med unntak av avvik iht. Laser Notice No. 50 datert 24. juni 2007.

ADVARSEL:

Mens laserverktøyet er i drift må du være nøye med å unngå å utsette øynene dine for laserstrålen (den røde lyskilden). Det kan være skadelig for øynene å utsettes for en laserstråle over lengre tid. Unngå å se rett inn i strålen med optiske hjelpemidler.

ADVARSEL: For å redusere faren for personskade må brukeren lese produktets brukerhåndbok og håndbøkene om lasersikkerhet og batterisikkerhet.

EU-samsvarserklæring Radioutstyrsdirektivet

Stanley BLUETOOTH LASER DISTANSEMÅLER TLM99s/TLM99si

Stanley erklærer med dette at Stanley BLUETOOTH LASER DISTANSEMÅLER TLM99s/TLM99si er i samsvar med EU-direktivet 2014/53/EU og alle aktuelle krav i EU-direktiver.

Den fulle teksten av EU-samsvarserklæringen kan forespørres fra Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgia eller kan hentes på følgende internettadresse: www.2helpu.com.

Søk etter produkt og typenummer som angitt på typeskiltet.

Batterisikkerhet

ADVARSEL: Batterier kan eksplodere eller lekke og medføre personskade eller brann. Slik reduserer du faren:

ALDRI prøv å lade alkaliske batterier.

ALDRI bruk gamle og nye batterier sammen. Bytt alle batteriene samtidig, med nye batterier av samme merke og type.

ALDRI bland batterikjemi.

ALDRI kast batteriene i åpen ild.

ALLTID oppbevar batteriene utilgjengelige for barn.

ALLTID ta ut batteriene hvis enheten ikke skal brukes på noen måneder.

MERK: Sikre at du bruker de anbefalte batteriene.

MERK: Sørg for at batteriene settes i riktig, med rett polaritet.

1. Finn batterihusets lås på baksiden av verktøyet TLM99, TLM99s eller TLM99si (figur© #2).
2. Bruk fingeren til å trekke låsen ned, slik at batteriedekselet åpnes og kan fjernes (figur D #1 and #2).
3. Sett inn to AAA-batterier og sørg for å plassere - og + endene til hvert batteri som angitt på innsiden av batterihuset (figur D #3).
4. Skyv stiftene nederst på batteridøren inn i hullene i batterirommet (figur D #4).
5. Skyv døren ned til den klikkes på plass (figur D #5).

Mens verktøyet er slått PÅ, vises batterinivået i displayvinduet (figur E #1).

Drift

1. Klikk ON(figur A #5) for å slå på verktøyet.
2. Klikk for å måle avstanden fra bunnen av verktøyet til veggen eller objektet (figur F #1).

For å måle fra toppen av verktøyet i stedet for fra bunnen (figur F #2), hold i 2 sekunder. På displayvinduet vil verktøysymbolet endre seg fra

1. La laseren øverst på verktøyet (figur Ⓐ #1) peke mot veggen eller objektet du vil måle avstanden til (figur Ⓕ).

2. Klikk ON for å måle avstanden fra bunnen av verktøyet til veggen eller objektet.

3. Nederst på displayvinduet (figur A #2), se på den aktuelle målingen (figur E #3).

For å ta en ny måling, klikk ON for å flytte den aktuelle målingen opp til forrige linje på displayet (figur E #2). Gjenta trinnene 2-5.

Kontinuerlig måling av avstander

For å ta en serie målinger mens du beveger deg, skift til kontinuerlig modus.

1. Klikk ON(figur A #5) for å slå på verktøyet.
2. La laseren øverst på verktøyet (figur Ⓐ#1) peke mot veggen eller objektet du vil måle avstanden til (figur Ⓕ).
3. Klikk og hold ⚠2 sekunder for å slå på kontinuerlig målemodus.
4. Nederst i displayvinduet (figur A #2), an du lese av den aktuelle målingen (figur E #3), som kontinuerlig endres mens du beveger verktøyet (i kontinuerlig målemodus).
5. For å ta den aktuelle målingen (fra bunnen av verktøyet til vegg eller objekt) og gå ut av kontinuerlig målemodus, klikk på ON.
   For å ta en ny måling, klikk for å flytte den aktuelle målingen opp til forrige linje på displayet. Gjenta trinnene 2-5.

Måle et areal

Du kan måle arealet på en vegg, gulv eller et objekt.

1. Klikk ON(figur A #5) for å slå på verktøyet.

2. Klikk for å måle avstanden fra bunnen av verktøyet til veggen eller objektet (figur F #1).

For å måle fra toppen av verktøyet i stedet for fra bunnen (figur F #2), hold +2 sekunder. På displayvinduet vil verktøysymbolet endre seg fra til (figur E #5).

1. Klikk for å vise i displayvinduet (figur E #4).

2. Måle bredden.

3. Pek toppen av verktøyet mot en side av målet (vegg, gulv eller objekt).

4. Sett bunnen av verktøyet mot en ende av målet og pek laserpunktet over bredden. (Figur © #1 viser hvor verktøyet skal plasseres dersom du måler fra bunnen av verktøyet.)

5. Klikk ON for å vise breddemålingen øverst på displayvinduet.

6. Måle lengden.

7. Sett bunnen av verktøyet mot en ende av målet og pek laserpunktet over lengden. (Figur G #2 viser hvor verktøyet skal plasseres dersom du måler fra bunnen av verktøyet.)

8. Klikk ON for å vise lengdemålingen øverst på displayvinduet.

9. Se areal målingen nederst på displayvinduet (figur Ⓔ #3).

Måle volum

1. Klikk (figur A #5) for å slå på verktøyet.
2. Klikk for å måle avstanden fra bunnen av verktøyet til veggen eller objektet (figur F #1).

For å måle fra toppen av verktøyet i stedet for fra bunnen (figur F #2), hold i-2 sekunder. På displayvinduet vil verktøysymbolet endre seg fra til (figur E #5).

1. Klikk to ganger for å vise i displayvinduet (figur E#4).
2. Måle bredden.

- Pek toppen av verktøyet mot en side av målet (rom eller objekt).

- Sett bunnen av verktøyet mot en ende av målet og pek laserpunktet over bredden. (Figur H #1 viser hvor verktøyet skal plasseres dersom du måler fra bunnen av verktøyet.)

- Klikk for å vise breddemålingen øverst på displayvinduet.

1. Måle lengden.

2. Sett bunnen av verktøyet mot en ende av målet og pek laserpunktet over lengden. (Figur H) #2 viser hvor verktøyet skal plasseres dersom du måler fra bunnen av verktøyet.)

3. Klikk ON for å vise lengdemålingen øverst på displayvinduet.

4. Måle høyden.

5. Sett verktøyet mot en ende av målet og pek laserpunktet over høyden. (Figur H#3 viser hvor verktøyet skal plasseres dersom du måler fra bunnen av verktøyet).

6. Klikk ON for å vise høydemålingen øverst på displayvinduet.

7. Se volum målingen nederst på displayvinduet (figur E #3).

Legg sammen målinger

Du kan legge sammen to målinger for å få en total måling over to distanser.

1. Klikk ⚠(figur Ⓐ #5) for å slå på verktøyet.
2. Klikk for å måle avstanden fra bunnen av verktøyet til veggen eller objektet (figur F #1).

For å måle fra toppen av verktøyet i stedet for fra bunnen (figur F #2), hold i-2 sekunder. På displayvinduet vil verktøysymbolet endre seg fra til (figur E #5).

1. La laseren øverst på verktøyet (figur Ⓐ #1) peke mot veggen eller objektet du vil måle avstanden til.
2. Klikk for å måle avstanden fra verktøyet til veggen eller objektet.

3. Indiker at du vil legge denne målingen til neste måling.

4. På TLM99 tastaturet, klikk +/- (figur A #7).

5. På TLM99s eller TLM99si tastaturet, klikk (figur B #1).

6. Pek laseren på toppen av verktøyet mot neste vegg eller objekt.

7. Klikk ON for å måle distansen og legge den til forrige måling.
8. Se summen av de to målingene nederst på displayvinduet (figur E #3).

Trekke fra målinger

Du kan trekke en måling fra en annen måling.

1. Klikk (figur A #5) for å slå på verktøyet.
2. Klikk for å måle avstanden fra bunnen av verktøyet til veggen eller objektet (figur F #1).

For å måle fra toppen av verktøyet i stedet for fra bunnen (figur F #2), hold i-2 sekunder. På displayvinduet vil verktøysymbolet endre seg fra til (figur E #5).

1. La laseren øverst på verktøyet (figur A #1) peke mot veggen eller objektet du vil måle avstanden til.
2. Klikk for å måle avstanden fra verktøyet til veggen eller objektet.

3. Indiker at du ønsker å trekke neste måling fra denne målingen.

4. På TLM99 tastaturet, klikk +/- to ganger.

5. På TLM99s eller TLM99si tastaturet, klikk to ganger.

6. Pek laseren på toppen av verktøyet mot neste vegg eller objekt.

7. Klikk for å måle distansen og trekke den fra forrige måling.
8. Se differansen av de to målingene nederst på displayvinduet (figur E #3).

Så snart den aktuelle målingen er utført (dersom verktøyet ikke er i kontinuerlig målemodus) kan du endre måleenhet fra desimal ft (6,21 ft) til fraksjon av ft (6'02" 9/16), fraksjon av ft til meter (1,894 m), meter til tommer (74 9/16 tommer), eller tommer til desimal ft.

• På TLM99 tastaturet, klikk (figur A #3).
• På TLM99s eller TLM99si tastaturet, hold (figur B #1) til du ser at målingen endrer seg (2-3 sekunder).

Bruk av TLM99s/TLM99si med

Dersom du har en TLM99s eller TLM99si, kan du bruke Bluetooth® funksjonen for å pare med STANLEY Smart Connect appen på mobiltelefon eller tablet og registrere nøyaktige målinger på tegningene dine.

1. Fra enten eller, last ned STANLEY Smart Connect appen til mobiltelefonen eller tableten.
2. Bruk STANLEY Smart Connect appen, registrer rommet eller området som du vil måle opp, og tegn opp tegningen.
3. På TLM99s eller TLM99si tastaturet, klikk ⚠ for å slå på verktøyet.
4. Dersom Bluetooth® symbolet ikke vises på displayvinduet (figur E #6), klikk på tastaturet for å slå på Bluetooth®.
5. Bruk STANLEY Smart Connect appen for å pare mobiltelefonen eller tableten til TLM99s eller TLM99si.
6. Bruk TLM99s eller TLM99si for å måle hver vegg i rommet eller området registrert på tegningen, og synkroniser målingene med tegningen.
7. Bruk STANLEY Smart Connect applikasjonen, for å lagre tegningen.

Når du har lagret tegningen, kan du eksportere den til ulike filformater som PDF, DXF eller JPG, og skrive den ut eller sende den pr. e-post til andre (eiendomsmegler, borettslag etc.).

Bluetooth

"BLUETOOTH® ORDMERKET OG LOGOER ER REGISTRERTE VAREMERKER EIET AV BLUETOOTH SIG, INC. OG ALL BRUK AV SLIKE MERKES AV STANLEY TOOLS ER UNDERLAGT LISENS. ANDRE VAREMERKER OG HANDELS-NAVN ER EIET AV SINE RESPEKTIVE EIERE."

Slik slår du av verktøyet

Verktøyet kan slås av på en av følgende måter:

• Trykk og hold [OFF CLEAR] i flere sekunder (til displayvinduet er tomt).
• Hvis du ikke bruker verktøyet i løpet av 90 sekunder, slås det automatisk av.

Garanti

STANLEY garanterer dette produktet over en tidsperiode på to (2) år, mot svikt i materiale og utførelse. Denne BEGRENSEDE GARANTIEN gjelder ikke for produkter som brukes feil, misbrukes, gjøres endringer på eller repareres. Ring 866-786-5924 for å få ytterligere informasjon eller anvisninger for retur. Med mindre annet er angitt vil STANLEY kostnadsfritt reparere alle STANLEY-produkter som viser seg å være defekte, inkludert reservedeler og arbeid, eller, hvis STANLEY velger det, erstatte verktøyene eller refundere kjøpsprisen, minus nedskrivning, i bytte mot det defekte verktøyet. DENNE BEGRENSEDE GARANTIEN UTELUKKER ALLE UTILSIKTEDE SKADER OG F∅LGESKADER. Enkelte stater tillater ikke ekskludering eller begrensning av utilsiktede skader eller følgeskader, og disse begrensningene gjelder derfor ikke nødvendigvis for deg. Denne TO-ÅRS BEGRENSEDE LIVSTIDSGARANTIEN gir deg spesifikke juridiske rettigheter som kan variere fra stat til stat. I tillegg til garantien dekkes STANLEY-lasere av: 30 dagers returrett. Hvis du ikke er helt fornøyd med STANLEY-laserens ytelse, uansett grunn, kan du returnere den innen 30 dager etter kjøpsdatoen, med kvitteringen, for full refusjon.

VIKTIG MERKNAD: Kunden er selv ansvarlig for at instrumentet brukes og behandles riktig. I tillegg er det utelukkende kunden som er ansvarlig for at laserenhetens nøyaktighet sjekkes regelmessig, og derfor at enheten er kalibrert.

Kalibrering og vedlikehold dekkes ikke av garantien.

Feilkoder

Dersom INFO vises i displayet med et kode-nummer, utfør tilsvarende korrigerende tiltak.

Kode Beskrivelse Korrigerende tiltak
101 Signalet som mottas er for svakt eller måletiden er for lang	Bruk en målplate eller endre målflate.
102 Signalet som mottas er for sterkt	Målet er for reflekterende. Bruk en målplate eller endre målflate.
201 For mye bakgrunnslys Reduser bakgrunnslyset på målområdet.
202 Laserstrålen forstyrres Fjern hindringen og gjenta målingen.
203 Utstrekkelig effekt Skift ut batteriene.
301 Temperaturen er for høy La enheten avkjøles til en temperatur innenfor det angitte driftstemperaturområdet.
302 Temperaturen er for lav La enheten varmes opp til en temperatur innenfor det angitte driftstemperaturområdet.
401 Maskinvarefeil Slå verktøyet av og på flere ganger. Dersom feilen fortsatt gjentar seg, send den defekte enheten til et serviceverksted eller distributøren. Se garantien.
402 Ukient feil Kontakt serviceverksted eller distributøren. Se garantien.

Spesifikasjoner

Rekkevidde ,1 m til 30 m (4 in til 100 ft)
Målenøyaktighet* ± 2mm (± 3/32in)*
Oppløsning** 1 mm (1/16 in)
Laserklasse Klasse 2 (IEC/EN60825-1: 2014)
Lasertype ≤ 1.0mW @ 620-690nm
Laser/Backlight automatisk utkobling Etter 30 sekunder
Enhet automatisk utkobling Etter 90 sekunder
Kontinuerlig måling Ja
Areal/volum Ja
Batterilevetid (2 x AAA) Opp til 3000 målinger (2500 med Bluetooth)
Mål (H x D x B) 120 x 48,5 x 26mm (4,72 x 1,91 x 1,02in)
Vekt (med batterier) 100 g (3,21oz)
Tillatt lagringstemperatur -10°C ~ +60°C (14°F ~ 140°F)
Tillatt driftstemperatur 0°C ~ +40°C (32°F ~ 104°F)
*Målenøyaktigheten avhenger av de aktuelle forholdene:Under fordelaktige forhold (god målflate og romtemperatur) opptil 10 m (33 ft).Under ufordelaktige forhold (sterkt sollys, svært svakt reflekterende målflate eller store temperatursvingninger) kan denne feilen øke med ± 0,25 mm/m (± 0,003 tommer/ft) for avstander over 10 m (33 ft).**Oppløsningen er den minste målingen du kan se. I tommer (in) er det 1/16". I mm er det 1 mm.
