TLM99si - Mesafe Ölçer STANLEY - Ücretsiz kullanım kılavuzu

KULLANIM KILAVUZU TLM99si STANLEY

• Kullanıcı Güvenliği
• Pil Güvenliği
• Kurulum (Pillerin Takılması)
• Çalışma
• Garanti
  • Hata Kodlari
• Teknik Özellikler

Gelecekte başvurmak üzere bu kılavuzun tüm bölümlerini muhafaza edin.

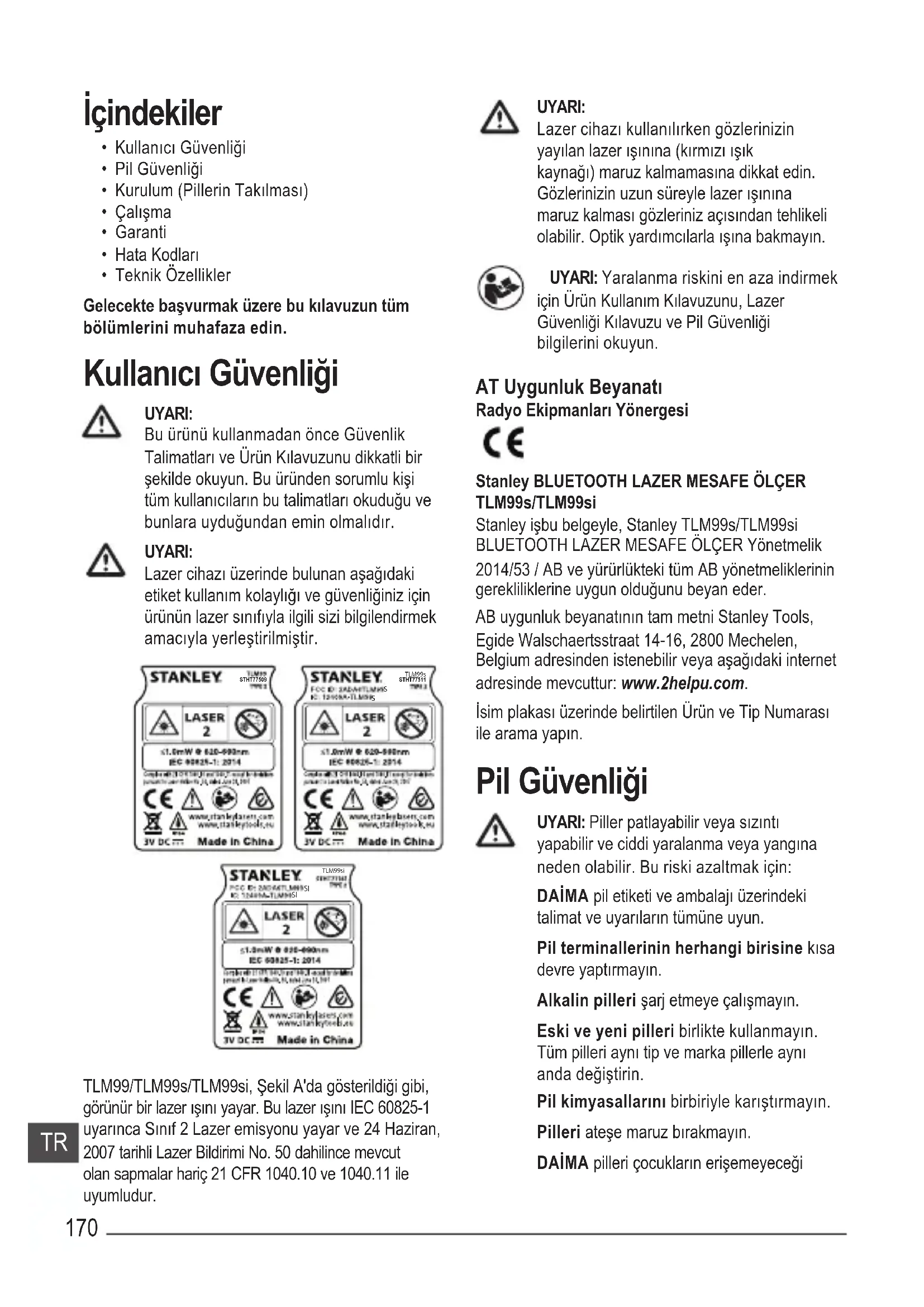

Kullanıcı Güvenliği

UYARI:

Bu ürünü kullanmadan önce Güvenlik Talimatları ve Ürün Kılavuzunu dikkatli bir şekilde okuyun. Bu üründen sorumlu kişi tüm kullanıcıların bu talimatları okuduğu ve bunlara uyduğundan emin olmalıdır.

UYARI:

Lazer cihazı üzerinde bulunan aşağıdaki etiket kullanım kolaylığı ve güvenliğiniz için ürünün lazer sınıfıyla ilgili sizi bilgilendirmek amacıyla yerleştirilmiştir.

STANLEY. TLM19 STH777509 1998.3 LASER 2 ≤1.0mW @ 620-990nm IEC: 90825-1: 2014 Ce! www.stanleylasts.com www.stanleytools.eu 3V DC... Made in China STANLEY. TLM99s STH777511 1998.3 LASER 2 ≤1.0mW @ 620-990nm IEC: 80825-1: 2014 Ce! www.stanleylasts.com www.stanleytools.eu 3V DC... Made in China

STANLEY SLW9951 SLW9951 EC 2004-CTLW9951 EC 2004-CTLW9951 LASER 2 ≤1.0mW @ 600-600nm EC 60825-1: 2014 logitech 2014 SLW9951 (EC 2004-CTLW9951) and to dehens pencil & linear/linear, 10, total, net 10, 347 CE www.stankylasers.com www.stankydeeb.cc 3V DC Made in China

TLM99/TLM99s/TLM99si, Şekil A'da gösterildiği gibi, görünür bir lazer ışını yayar. Bu lazer ışını IEC 60825-1 uyarınca Sınıf 2 Lazer emisyonu yayar ve 24 Haziran, 2007 tarihli Lazer Bildirimi No. 50 dahilince mevcut olan sapmalar hariç 21 CFR 1040.10 ve 1040.11 ile uyumludur.

UYARI:

Lazer cihazı kullanılırken gözlerinizin yayılan lazer ışınına (kırmızı ışık kaynağı) maruz kalmamasına dikkat edin. Gözlerinizin uzun süreyle lazer ışınına maruz kalması gözleriniz açısından tehlikeli olabilir. Optik yardımcılarla ışına bakmayın.

UYARI: Yaralanma riskini en aza indirmek için Ürün Kullanım Kılavuzunu, Lazer Güvenliği Kılavuzu ve Pil Güvenliği bilgilerini okuyun.

AT Uygunluk Beyanatı Radyo Ekipmanları Yönergesi

Stanley BLUETOOTH LAZER MESAFE ÖLÇER TLM99s/TLM99si

Stanley işbu belgeyle, Stanley TLM99s/TLM99si BLUETOOTH LAZER MESAFE ÖLÇER Yönetmelik 2014/53 / AB ve yürürlükteki tüm AB yönetmeliklerinin gerekliliklerine uygun olduğunu beyan eder.

AB uygunluk beyanatının tam metni Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgium adresinden istenebilir veya aşağıdaki internet adresinde mevcuttur: www.2helpu.com.

İsim plakası üzerinde belirtilen Ürün ve Tip Numarası ile arama yapın.

Pil Güvenliği

UYARI: Piller patlayabilir veya sızıntı yapabilir ve ciddi yaralanma veya yangına neden olabilir. Bu riski azaltmak için:

DAİMA pil etiketi ve ambalajı üzerindeki talimat ve uyarıların tümüne uyun.

Pil terminallerinin herhangi birisine kısa devre yaptırmayın.

Alkalin pilleri şarj etmeye çalışmayın.

Eski ve yeni pilleri birlikte kullanmayın. Tüm pilleri aynı tip ve marka pillerle aynı anda değiştirin.

Pil kimyasallarını birbiriyle karıştırmayın.

Pilleri ateşe maruz bırakmayın.

DAİMA pilleri çocukların erişemeyeceği

yerlerde saklayın.

Cihaz birkaç ay boyunca

kullanılmadığında DAİMA pillerini çıkartın.

NOT: Önerilen pillerin kullanıldığından emin olun.

NOT: Pillerin doğru şekilde ve doğru kutuplarda yerleştirildiğinden emin olun.

Kurulum (Pillerin Takılması)

1. TLM99, TLM99s veya TLM99si cihazının arka tarafından pil bölmesi kapağını yerleştirin (Şekil © #2).
2. Parmağınızı kullanarak, kilidini açmak için kapak sürgüsünü yukarı çekin ve kapağı çıkartın (Şekil D #1 ve #2).
3. İki adet AAA pili, her bir pilin - ve + uçları pil bölmesinin içerisinde belirtildiği şekilde olduğundan emin olacak şekilde yerleştirin (Şekil D #3).
4. Pil kapağının alt kısmında bulunan pimleri pil bölmesindeki çentiklere kaydırın (Şekil D#4).
5. Pil bölmesi kapağını yerine oturana kadar itin (Şekil D #5).

Cihaz çalıştırıldığında pil seviyesi ekran penceresinde belirir (Şekil E #1).

Çalışma

Bir Duvar veya Nesne ile Arasındaki Mesafenin Ölçülmesi

1. Aleti açmak için Fortuneuna tıklayın (Şekil Ⓐ#5).

2. Aletin tabanı ile duvar veya nesne arasındaki mesafeyi ölçer (Şekil F #1).

Aletin tabanı yerine en üst kısmı arasındaki mesafeyi ölçmek için (Şekil F #2), tışuna 2 saniye basılı tutun. Ekran penceresinde, the alet simgesi konumundan konumuna değişcektir (Şekil E #5).

1. Cihazın en üstündeki lazer ışinını (Şekil A#1) aradaki mesafeyi ölçmeniz gereken duvara veya nesneye doğru yöneltin (Şekil F).
2. Alet ile duvar veya nesne arasındaki mesafeyi ölçmek için ON tuşuna tıklayın.
3. Ekran penceresinin alt kısmında (Şekil A #2) mevcut ölçümü görüntüleyin (Şekil E #3).

Yeni bir ölçüm yapmak için mevcut ölçümü ekran penceresinde önceki satıra doğru hareket ettirmek üzere ⚠ tuşuna tıklayın (Şekil Ⓔ#2). Sonrasında adım 2-5'ü tekrarlayın.

Mesafelerin Sürekli Ölçümü

Hareket ettikçe seri şeklinde ölçümler yapabilmek için Sürekli Ölçüm moduna geçin.

1. Aleti açmak için şüşuna tıklayın (Şekil Ⓐ#5).

2. Cihazın en üstündeki lazer ışınınlı (Şekil A#1) aradaki mesafeyi ölçmeniz gereken duvara veya nesneye doğru yöneltin (Şekil F).

3. Sürekli Ölçüm modunu açmak için äusuna tıklayın ve 2 saniye süreyle basılı tutun.

4. Ekran penceresinin alt kısmında (Şekil Ⓐ#2) siz cihazı hareket ettirdikçe değişcek olan güncel mesafeyi görüntüleyin (Şekil Ⓐ#3).

5. Güncel mesafeyi almak (aletin tabanı ile duvar veya nesne arasındaki mesafe) ve Sürekli Ölçüm modundan çıkmak için ON tuşuna tıklayın.

Yeni bir ölçüm yapmak için güncel mesafeyi ekran penceresinde önceki satıra doğru hareket ettirmek üzere ⚠ tuşuna tıklayın. Sonrasında adım 2-5'ü tekrarlayın.

Alan Ölçümü

Bir duvar, zemin veya nesnenin alanını da ölçebilirsiniz.

1. Aleti açmak için äşusuna tıklayın (Şekil Ⓐ#5).
2. Aletin tabanı ile duvar veya nesne arasındaki mesafeyi ölçer (Şekil F #1).

Aletin tabanı yerine en üst kısmı arasındaki mesafeyi ölçmek için (Şekil F #2), tuşama 2 saniye basılı tutun. Ekran penceresinde, the alet simgesi konumundan konumuna değişcektir (Şekil E #5).

1. Bunun için tuşuna tıklayarak ekran penceresinde seçeneğini görüntüleyin (Şekil E #4).

2. Genişliği ölçün.

3. Aletin üst kısmını hedefin bir kenarına doğru yöneltin (duvar, zemin veya nesne).

4. Aleti hedefin bir ucunda konumlandırın ve lazer ışınınlı ölçülecek genişlik boyunca yöneltin. (Şekil G#1'de aletin tabanı ile arasındaki mesafeyi ölçmeniz durumunda aletin konumunu gösterilmektedir.)

5. Genişlik ölçümünü ekran penceresinin en üst kısmında görüntülemek için ON tuşuna tıklayın.

6. Uzunluğu ölçün.

7. Aleti hedefin bir ucunda konumlandırın ve lazer ışınınlı ölçülecek uzunluk boyunca yöneltin. (Şekil G#2'de aletin tabanı ile arasındaki mesafeyi ölçmeniz durumunda aletin konumunu gösterilmektedir.)

8. Uzunluk ölçümünü ekran penceresinin ikinci satırında görüntülemek için ON tuşuna tıklayın.

9. Ekran penceresinin en alt kısmında Alan ölçümünü görüntüleyin (Şekil E #3).

Hacim Ölçümü

Bir oda veya nesnenin hacmini ölçebilirsiniz.

1. Aleti açmak için tuşuna tıklayın (Şekil A#5).
2. Aletin tabanı ile duvar veya nesne arasındaki mesafeyi ölçer (Şekil F) #1).

Aletin tabanı yerine en üst kısmı arasındaki mesafeyi ölçmek için (Şekil F #2), tuşuma 2 saniye basılı tutun. Ekran penceresinde, the alet simgesi konumundan konumuna değişecektir (Şekil E #5).

1. Bunun için tuşuna iki kez tıklayarak ekran penceresinde seçeneğini görüntüleyin (Şekil E #4).

2. Genişliği ölçün.

3. Aletin üst kısmını hedefin bir kenarına doğru yöneltin (oda veya nesne).

4. Aleti hedefin bir ucunda konumlandırın ve lazer işınınlı ölçülecek genişlik boyunca yöneltin. (Şekil H#1'de aletin tabanı ile arasındaki mesafeyi ölçmeniz durumunda aletin konumunu gösterilmektedir.)

5. Genişlik ölçümünü ekran penceresinin en üst kısmında görüntülemek için ON tuşuna tıklayın.

6. Uzunluğu ölçün.

7. Aleti hedefin bir ucunda konumlandırın ve lazer ışınınlı ölçülecek uzunluk boyunca yöneltin. (Şekil H#2'de aletin tabanı ile arasındaki mesafeyi ölçmeniz durumunda aletin konumunu gösterilmektedir.)

8. Uzunluk ölçümünü ekran penceresinin ikinci satırında görüntülemek için ON tuşuna tıklayın.

9. Yüksekliği ölçün.

10. Aleti hedefin bir ucunda konumlandırın ve lazer ışınınlı ölçülecek yükseklik boyunca yöneltin. (Şekil H#3'te aletin tabanı ile arasındaki mesafeyi ölçmeniz durumunda aletin konumunu gösterilmektedir.)

11. Yükseklik ölçümünü ekran penceresinin ikinci satırında görüntülemek için ON tuşuna tıklayın.

12. Ekran penceresinin en alt kısmında Hacim ölçümünü görüntüleyin (Şekil E#3).

Ölçümlerin Eklenmesi

İki mesafe arasında toptan bir ölçüm elde etmek iki ölçümu birbirine ekleyebilirsiniz.

1. Aleti açmak için äşsuna tıklayın (Şekil Ⓐ#5).

2. Aletin tabanı ile duvar veya nesne arasındaki mesafeyi ölçer (Şekil F #1).

Aletin tabanı yerine en üst kısmı arasındaki mesafeyi ölçmek için (Şekil F #2), tuşuma 2 saniye basılı tutun. Ekran penceresinde, alet simgesi konumundan konumuna değişcektir (Şekil E #5).

1. Cihazın en üstündeki lazer ışınınlı (Şekil A#1) aradaki mesafeyi ölçmeniz gereken duvara veya nesneye doğru yöneltin.
2. Alet ile duvar veya nesne arasındaki mesafeyi ölçmek için ON tuşuna tıklayın.

3. Bu ölçümü sonraki ölçüme eklemek istediğinizi belirtin.

4. TLM99 tuş takımında +/- tuşuna tıklayın (Şekil A#7).

5. TLM99 veya TLM99si tuş takımında tuşuna tıklayın (Şekil Ⓑ #1).

6. Cihazın en üstündeki lazer ışınınlı duvara veya nesneye doğru yöneltin.

7. Mesafeyi ölçmek ve onu bir sonraki ölçüme eklemek için ⚠️ tuşuna tıklayın.
8. İki ölçümün toplamını ekran penceresinin en alt kısmında görüntüleyin (Şekil E #3).

Ölçümlerin Çıkartılması

Bir ölçümü diğerinden çıkartabilirsiniz.

1. Aleti açmak için Fortune tıklayın (Şekil A#5).
2. Aletin tabanı ile duvar veya nesne arasındaki mesafeyi ölçer (Şekil F) #1).

Aletin tabanı yerine en üst kısmı arasındaki mesafeyi ölçmek için (Şekil F #2), tuşuna 2 saniye basılı tutun. Ekran penceresinde, alet simgesi konumundan konumuna değişcektir (Şekil E #5).

1. Cihazın en üstündeki lazer ışınıni (Şekil A#1) aradaki mesafeyi ölçmeniz gereken duvara veya nesneye doğru yöneltin.
2. Alet ile duvar veya nesne arasındaki mesafeyi ölçmek için ⚠️ tuşuna tıklayın.

3. Bir sonraki ölçümü bu ölçümden çıkartmak istediğinizi belirtin.

4. TLM99 tuş takımında +/- tuşuna iki kez tıklayın.

5. TLM99s veya TLM99si tuş takımında tuşuna iki kez tıklayın.

6. Cihazın en üstündeki lazer ışınınlı duvara veya nesneye doğru yöneltin.

7. Mesafeyi ölçmek ve onu bir sonraki ölçümden çıkartmak için ON tuşuna tıklayın.
8. İki ölçüm arasındaki farkı ekran penceresinin en alt kısmında görüntüleyin (Şekil E #3).

Ölçüm Biriminin Değiştirilmesi

Mevcut ölçümü (alet Sürekli Ölçüm modunda değildir) yaptıktan sonra ondalık feet olan ölçüm birimini (6,21 ft) kesirli feet değerine (6'02"9/16), kesirli feetten metreye (1,894 m) metreden inçe (74 9/16 inç) veya inçten ondalık feete değiştirebilirsiniz.

• TLM99 tuş takımında ■tuşuna tıklayın (Şekil A) #3).
• Ölçümdeki değişimi görene kadar TLM99s veya TLM99si tuş takımında, tulsuha basılı tutun (2-3 saniye) (Şekil B#1).

TR

TLM99s/TLM99si Cihazının Kullanılması

Bir TLM99s veya TLM99si cihazınız varsa cihazın Bluetooth® özelliğini kullanarak onu cep telefonu veya tabletinizdeki STANLEY Smart Connect uygulamasıyla eşleştirebilir ve ardından kesin ölçümleri kat planınıza kaydedebilirsiniz.

1. Bunun için veya
   konumlarından STANLEY Smart Connect uygulamasını cep telefonunuz veya tabletinize indirin.
2. STANLEY Smart Connect uygulamasını kullanarak ölçümü kaydetmek istediğiniz oda veya alanı yakalayın ve kat planınızı oluşturun.
3. Aleti çalıştırmak için TLM99s veya TLM99si tuş takımında ON tuşuna tıklayın.
4. Ekran penceresinde Bluetooth® simgesi belirmezse (Şekil E #6), tuş takımında tuşuna tıklayarak Bluetooth® uygulamasını açın.
5. STANLEY Smart Connect uygulamasını kullanarak cep telefonunuz veya tabletinizi TLM99s veya TLM99si ile eşleştirin.
6. Kat planında yakalanan oda veya alandaki her bir duvarı ölçmek için TLM99s veya TLM99si cihazını kullanın ve ölçümleri kat planıyla senkronize edin.
7. STANLEY Smart Connect uygulamasını kullanarak, kat planınız kaydedin.

Kat planını kaydettikten sonra PDF, DXF veya JPG gibi çok sayıda farklı dosya formatından birisine aktarabilir ve ilgili planı yazdırabilir veya e-posta yoluyla başkalarına (emlakçınız, gayrimenkul komisyoncunuz vb.) gönderebilirsiniz.

Bluetooth

"BLUETOOTH® SÖZCÜK İŞARETİ VE LOGOLARI BLUETO-OTH SIG, INC. MÜLKİYETİNDEDİR VE BU İŞARETLERİN STANLEY TARAFINDAN HERHANGİ BİR BİÇİMDE KULLANIL-MASI YASAL İZNE TABİDİR. DİĞER TESCİLLİ MARKALAR VE TİCARİ ADLAR BU MARKA VE ADLARIN İLGİLİ SAHİPLERİNE AİTTİR."

Cihazın Kapatılması

Cihaz aşağıdaki yöntemlerden biri kullanılarak kapatılabilir:

• Birkaç saniye süreyle (ekran penceresi silinene kadar) tuşuna basın ve basılı tutun.
• Cihazı 90 saniye süreyle kullanmamanız durumunda otomatik olarak kapanacaktır.

Garanti

STANLEY bu ürünle ilgili malzeme hataları ve işçilik için İki (2) yıl garanti verir. Bu SINIRLI GARANTİ doğru olmayan şekilde veya kötü amaçla kullanılmış, üzerinde değişiklik yapılmış veya tamir görmüş ürünleri kapsamaz. Daha fazla bilgi veya iade talimatlarıyla ilgili bilgi için lütfen 866-786-5924 nolu telefonu arayın. Aksi belirtilmediği sürece, parça ve işçilik masrafları da dahil olmak üzere arızalı olduğu tespit edilen tüm STANLEY ürünleri STANLEY tarafından ücretsiz tamir edilir veya tamamen STANLEY'in tercihine bağlı olarak değiştirilebilir veya arızalı cihazın değişiminde yıpranma payı düşülerek parası iade edilir. BU SINIRLI GARANTİ TÜM KAZA SONUCU VEYA DOLAYLI OLUŞAN HASARLARI HARİÇ TUTAR. Bazı ülkelerde bu tür kaza sonucu veya dolaylı oluşan hasarların kapsam dışı bırakılması veya sınırlandırılmasına izin verilmez, buna göre bu sınırlandırmalar sizin için geçerli olmayabilir. Bu İKİ YILLIK SINIRLI GARANTİ size ülkeden ülkeye değişen özel düzeyde bazı yasal haklar verir. Bu garantiye ilave olarak STANLEY Lazer Cihazları aşağıdaki garantilerin kapsamındadır: 30-Gün İçerisinde Para İadesi Garantisi. Herhangi bir nedenle STANLEY Lazer Cihazının performansından tam olarak memnun olmamanız durumunda tam iade makbuzuyla birlikte satın alma tarihinden 30 gün içerisinde iade yapabilirsiniz.

ÖNEMLİ NOT: Mevcut kullanım ve aletin bakımından müşteri sorumludur. Ayrıca lazer biriminin doğruluğunun periyodik kontrolü ve cihazın kalibrasyonundan tamamen müşteri sorumludur.

Kalibrasyon ve bakım garanti kapsamında değildir.

Hata Kodlari

Ekran penceresinde bir Kod numarası ile birlikte INFO ibaresi belirirse, ilgili Düzeltme İşlemini yapın.

Kod Tanım Düzeltme İşlemi
101 Alıman Sinyal Çok Zayıf, Ölçüm Süresi Çok Uzun	Hedef plakası kullanın veya hedef yüzeyi değiştirin.
102 Alıman Sinyal Çok Yüksek Hedef çok fazla ışık yansıtıyor. Hedef plakası kullanın veya hedef yüzeyi değiştirin.
201 Çok Fazla Arkaplan Işığı Hedef alandaki arkaplan ışığını azaltın.
202 Lazer Işını Kesildi Engeli kaldırın ve ölçümü tekrarlayın.
203 Yetersiz Güç Pilleri değiştirin.
301	Sıcaklık Çok Yüksek
302	Sıcaklık Çok Düşük
401 Donanım Hatası Aleti birkaç kez açıp kapatın. Hata tekrarlarsa arızalı cihazı Servis Merkezi veya bayiye götürün. Bu konuda Garanti bölümüne bakın.
402	Bilinmeyen Hata

TR

Teknik Özellikler

Menzil 1m ila 30m (4in ila 100ft) arası
Ölçüm Doğruluğu* ± 2mm (± 3/32in)*
Çözünürlük** 1mm (1/16in)**
Lazer Sınıfı Sınıf 2 (IEC/EN60825-1: 2014)
Lazer Tipi ≤ 1,0mW @ 620-690nm
Lazer/Arka Işık Otomatik Düğme-kapalı 30sn sonra
Ünite Otomatik Düğme-kapalı 90sn sonra
Sürekli Ölçüm Evet
Alan/Hacim Evet
Pil Ömrü (2 x AAA) 3000 Ölçüme Kadar (	Bluetooth ile 2500)
Ebatlar (Y x D x G) 120 x 48,5 x 26mm (4,72 x 1,91 x 1,02in)
Ağırlık (Pillerle birlikte) 100g (3,21oz)
Saklama Sıcaklık Aralığı -10°C ~ +60 C (14°F ~ 140°F)
Çalıştırma Sıcaklık Aralığı 0°C ~ +40°C (32°F ~ 104°F)
*Ölçüm Doğruluğumevcut koşullara bağlıdır:Uygun koşullar altında (iyi hedef yüzeyi ve oda sıcaklığı) 10m'ye (33ft) kadar.Uygun olmayan koşullar altında (parlak güneş ışığı, son derece zayıf yansıtmalı hedef yüzeyi veya geniş sıcaklık dalgalanmaları) altında hata 10m (33ft) üzeri mesafeler için ± 0,25mm/m (± 0,003 in/ft) artabilir.**Çözünürlük görebileceğiniz en ayrıntılı ölçümdür. İnç olarak bu ölçüm 1/16" değerindedir. Mm olarak bu ölçüm 1mm değerindedir.
