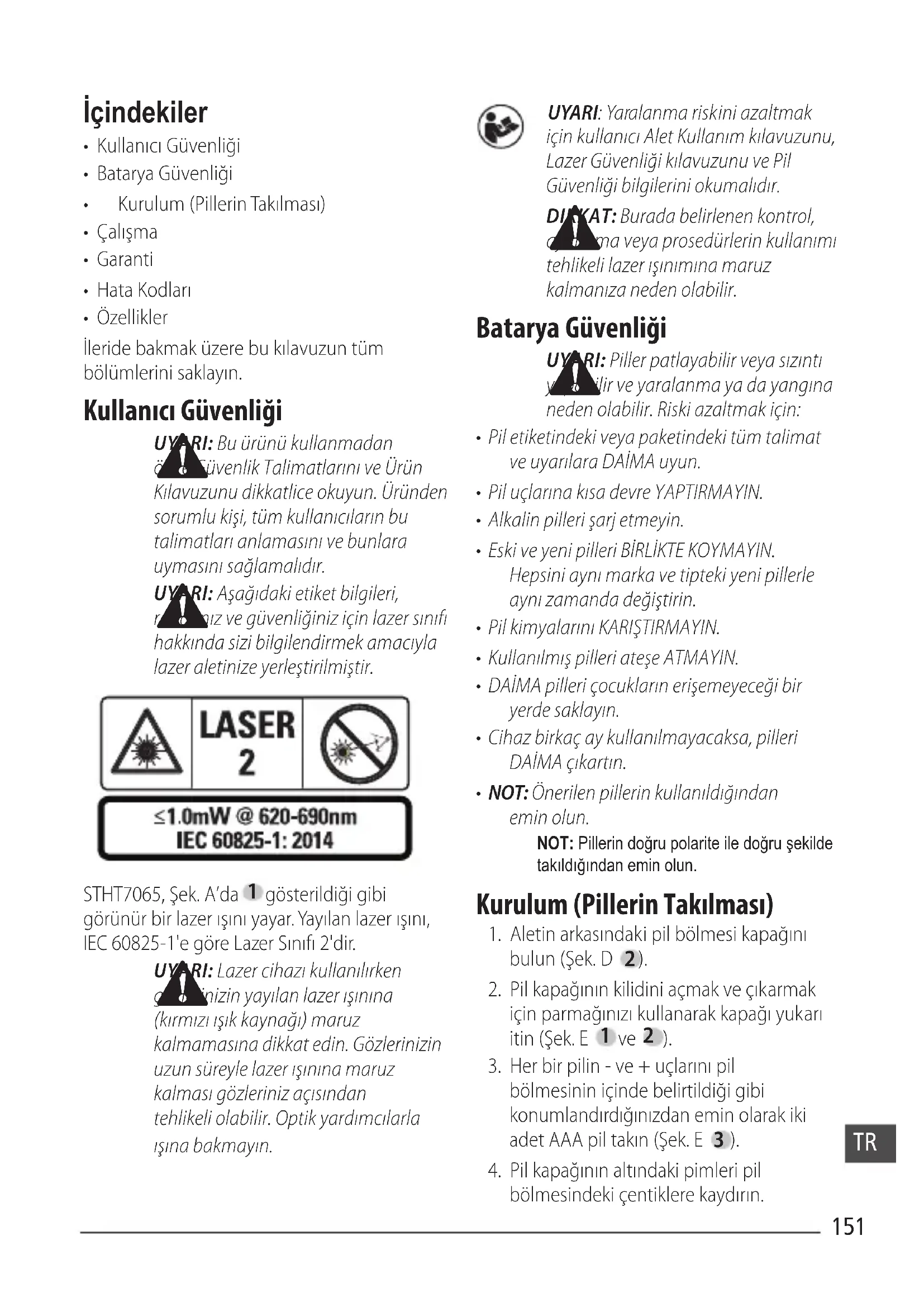

KULLANIM KILAVUZU STHT77065 STANLEY

• Kullanıcı Güvenliği• Batarya Güvenliği
• Kurulum (Pillerin Takılması)
• Çalışma• Garanti• Hata Kodları• Özelliklerİleride bakmak üzere bu kılavuzun tüm bölümlerinisaklayın. Kullanıcı Güvenliği

UYARI: Bu ürünü kullanmadan önce Güvenlik Talimatlarını ve Ürün Kılavuzunu dikkatlice okuyun. Üründen sorumlu kişi, tüm kullanıcıların bu talimatları anlamasını ve bunlara uymasınısağlamalıdır. UYARI: Aşağıdaki etiket bilgileri, rahatınız ve güvenliğiniz için lazer sınıfı hakkında sizi bilgilendirmek amacıyla lazer aletinizeyerleştirilmiştir.

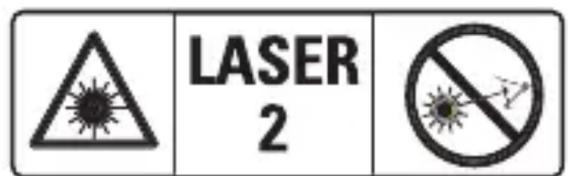

USA CANADA/LAG EU/GEMUSA

STHT7065, Şek.A’da gösterildiği gibi görünür bir lazer ışını yayar. Yayılan lazer ışını, IEC 60825-1'e göre Lazer Sınıfı2'dir.

UYARI: Lazer cihazı kullanılırken gözlerinizin yayılan lazer ışınına (kırmızı ışık kaynağı) maruz kalmamasına dikkat edin. Gözlerinizin uzun süreyle lazer ışınına maruz kalması gözleriniz açısından tehlikeli olabilir. Optik yardımcılarla ışınabakmayın. UYARI: Yaralanma riskini azaltmak için kullanıcı Alet Kullanım kılavuzunu, Lazer Güvenliği kılavuzunu ve Pil Güvenliği bilgileriniokumalıdır. DIKKAT: Burada belirlenen kontrol, ayarlama veya prosedürlerin kullanımı tehlikeli lazer ışınımına maruz kalmanıza nedenolabilir. Batarya Güvenliği

UYARI: Piller patlayabilir veya sızıntı yapabilir ve yaralanma ya da yangına neden olabilir. Riski azaltmak için:• Pil etiketindeki veya paketindeki tüm talimat ve uyarılara DAİMA uyun. • Pil uçlarına kısa devre YAPTIRMAYIN. • Alkalin pilleri şarjetmeyin.• Eski ve yeni pilleri BİRLİKTE KOYMAYIN. Hepsini aynı marka ve tipteki yeni pillerle aynı zamandadeğiştirin.• Pil kimyalarınıKARIŞTIRMAYIN.• Kullanılmış pilleri ateşeATMAYIN.• DAİMA pilleri çocukların erişemeyeceği bir yerdesaklayın.• Cihaz birkaç ay kullanılmayacaksa, pilleri DAİMAçıkartın.• NOT: Önerilen pillerin kullanıldığından eminolun.NOT: Pillerin doğru polarite ile doğru şekilde takıldığından emin olun. Kurulum (PillerinTakılması)

1. Aletin arkasındaki pil bölmesi kapağını

2. Pil kapağının kilidini açmak ve çıkarmak

için parmağınızı kullanarak kapağı yukarı itin (Şek.E

3. Her bir pilin - ve + uçlarını pil bölmesinin içinde belirtildiği gibi

konumlandırdığınızdan emin olarak iki adet AAA pil takın (Şek.E

4. Pil kapağının altındaki pimleri pil

bölmesindeki çentiklerekaydırın.152

5. Pil kapağını yerine oturana kadar aşağı itin

Cihaz çalıştırıldığında pil seviyesi ekran penceresinde belirir (Şek.C

KURULUM LDM Aleti Açma Aleti açmak için On tuşuna (Şek.A

)tıklayın. Referans Konumunu Değiştirme Alet, aletin altı (Şek.F

) veya üstü ile (Şek.F

) duvar veya nesne arasındaki mesafeyiölçecektir.

1. Dişli düğmesini (Şek.A

) 3saniye basılı tutun. Ölçüm referans konumu simgesi (Şek.C

2. Referans konumunu değiştirmek için dişli

düğmesine tekrarbasın.

3. Referans konumunu onaylamak için ON

)basın. Ölçüm Biriminin Değiştirilmesi Mevcut ölçüm yapıldıktan sonra (cihaz Sürekli Ölçüm modunda değilken), ölçü birimini ondalık ft'den (6,21 ft) kesirli ft'ye (6'02"9/16), kesirli ft'den metreye (1,894 m), metreden inç'e (74 9/16 inç) veya inç'ten ondalık ft'edeğiştirebilirsiniz.

• Ölçü birimini değiştirmek istediğinizde, birimler menüsüne girmek için dişli düğmesine (Şek.A

) üç saniye basılı tutun. Referans konumunuzu onaylamak için ON düğmesine basın. Onaylandıktan sonra, geçerli ölçü birimi görüntülenecektir, birimleri değiştirmek için dişli düğmesine ve onaylamak için On düğmesine basın. ÇALIŞMA Bir Duvar veya Nesne ile Arasındaki Mesafenin Ölçülmesi

1. Lazer ışınını (Şek.A

) aradaki mesafeyi ölçmek istediğiniz duvara veya nesneye doğru yöneltin (Şek.F).

2. Aletle ilgili duvar veya nesne arasındaki

mesafeyi ölçmek için On düğmesine (Şek.A

) basın. Referans konumunu ve/veya ölçüm birimini değiştirmek için Kurulum LDM'yebakın.

3. Ekran penceresinin alt kısmında (Şek.A

güncel mesafeyi görüntüleyin (Şek.C

ve siz cihazı hareket ettirdikçe bu mesafenin değişeceğiniunutmayın. Ölçümü kaydetmek için On düğmesine dokunun. Başka bir ölçümü kaydetmek için On düğmesine tekrar dokunun. Sonrasında adım 1-3'ütekrarlayın. Alan Ölçümü Bir duvar, zemin veya nesnenin alanını daölçebilirsiniz.

) görüntülemek için dişli düğmesine (Şek.A

) bir kezbasın. Uzunluğuölçün.

1. Aleti hedefin bir ucunda konumlandırın

ve lazer ışınını ölçülecek uzunluk boyunca yöneltin. (Şek.G

), aletin üstünden ölçüm yapılıyorsa aletin nereye yerleştirileceğini gösterir.)

2. Uzunluk ölçümünü ekran penceresinin

ilk satırında görüntülemek için On düğmesinebasın. Genişliğiölçün.

1. Aletin üst kısmını hedefin bir kenarına

doğru yöneltin (duvar, zemin veyanesne).

2. Aleti hedefin bir ucunda konumlandırın

ve lazer ışınını ölçülecek genişlik boyunca yöneltin. (Şek.G

), aletin üstünden ölçüm yapıyorsanız aletin nereye yerleştirileceğini gösterir.)

3. Genişlik ölçümünü ekran penceresinin

en üst kısmında görüntülemek için On düğmesinebasın. Ekran penceresinin en alt kısmında Alan ölçümünü görüntüleyin (Şek.C

Hacim Ölçümü Bir oda veya nesnenin hacminiölçebilirsiniz.

1. Ekran penceresinde hacim simgesini

göstermek için dişli düğmesine (Şek.A

1. Aletin üst kısmını hedefin bir kenarına

doğru yöneltin (oda veyanesne).

2. Aleti hedefin bir ucunda konumlandırın

ve lazer ışınını ölçülecek genişlik boyunca yöneltin. (Şek.H

), aletin üstünden ölçüm yapıyorsanız aletin nereye yerleştirileceğini gösterir.)

3. Genişlik ölçümünü ekran penceresinin

en üst kısmında görüntülemek için bu düğmeyebasın. Uzunluğuölçün.

1. Aleti hedefin bir ucunda konumlandırın

ve lazer ışınını ölçülecek uzunluk boyunca yöneltin. (Şek.H

), aletin üstünden ölçüm yapıyorsanız aletin nereye yerleştirileceğini gösterir.)

2. Uzunluk ölçümünü ekran penceresinin

ikinci satırında görüntülemek için On düğmesinebasın. Yüksekliğiölçün.

1. Aleti hedefin bir ucunda konumlandırın

ve lazer ışınını ölçülecek yükseklik boyunca yöneltin. (Şek.H

aletin altından ölçüm yapıyorsanız aletin nereye yerleştirileceğinigösterir).

2. Yükseklik ölçümünü ekran penceresinin

üçüncü satırında görüntülemek için On düğmesinebasın. Ekran penceresinin en alt kısmında Hacim ölçümünü görüntüleyin (Şek.C

Ölçümleri Ekleme İki mesafenin toplam ölçümünü elde etmek için iki ölçümekleyebilirsiniz.

1. Ekran penceresinde toplama simgesini

göstermek için dişli düğmesine (Şek.A

2. Aletle ilgili duvar veya nesne arasındaki

mesafeyi ölçmek için On düğmesine (Şek.A

3. Üst satırdaki ilk ölçümü kaydetmek için On

) sonraki duvara veya nesneye doğrututun.

5. Orta satırdaki ikinci ölçümü kaydetmek

için On düğmesinebasın.

6. Ekran penceresinin alt kısmında iki

ölçümün toplamını görüntüleyin (Şek.C

Ölçümleri Çıkartma Bir ölçümü diğerindençıkartabilirsiniz.

1. Ekran penceresinde çıkartma simgesini

göstermek için dişli düğmesine (Şek.A

) üst kısmındaki mesafesini ölçmeniz gereken duvara veya nesneye doğrututun.

3. Aletle ilgili duvar veya nesne arasındaki

mesafeyi ölçmek için On düğmesine (Şek.A

4. Üst satırdaki ilk ölçümü kaydetmek için On

5. Lazeri aletin üst kısmında bir sonraki duvara veya nesneyedoğrultun.6. Orta satırdaki ikinci ölçümü kaydetmek için On düğmesinebasın.7. Ekran penceresinin alt kısmında iki ölçüm arasındaki farkı görüntüleyin (Şek.C

NOT: İkinci ölçüm birinciden büyükse: Negatif bir sayıyı belirtmek için IC 601görüntülenecektir. İlk ölçümün ikinciden daha büyük olmasını sağlamak için lütfen ölçüm noktalarını değiştirin. Cihazın Kapatılması Cihaz aşağıdaki yöntemlerden biri kullanılarak kapatılabilir: • Birkaç saniye süreyle (ekran penceresi silinene kadar) On düğmesine (Şek.A

basın ve basılıtutun.• Cihazı 180saniye süreyle kullanmamanız durumunda otomatik olarakkapanacaktır. Sınırlı Garanti Stanley, bu ürünle ilgili malzeme ve işçilik sorunlarına karşı (2) yıl garanti vermektedir. Bu SINIRLI GARANTİ, uygun olmayan şekilde kullanılan, üretildiği amaç dışında kullanılan, modifiye edilen veya onarılan ürünleri kapsamaz. Daha fazla bilgi veya iade talimatları için lütfen 800-262-2161 nolu telefonu arayın. Aksi belirtilmediği sürece, Stanley, kusurlu olduğu tespit edilen herhangi bir Stanley ürününü parça ve işçilik ücretleri dahil olmak üzere ücretsiz olarak onaracak veya isteğe bağlı olarak, bu tür aletleri değiştirecek veya kusurlu ürün karşılığında amortisman tutarı düşülerek satın alma fiyatını iade edecektir. TÜM ARIZİ

VEYA DOLAYLI HASARLAR BU SINIRLI GARANTİ

KAPSAMININ HARİCİNDE TUTULUR. Bazı ülkelerde, arızi veya dolaylı zararların hariç tutulmasına veya sınırlandırılmasına izin verilmemektedir, bu nedenle bu sınırlamalar sizin için geçerli olmayabilir. Bu SINIRLI ÖMÜR BOYU GARANTİ size ülkeden ülkeye değişebilen belirli yasal haklar sağlar. Bu garantiye ilave olarak STANLEY Lazerleri aşağıdaki garantilerin kapsamındadır: 30Gün İçerisinde Para İadesi Garantisi. Herhangi bir nedenle STANLEY Lazerin performansından tam olarak memnun olmamanız durumunda tam iade makbuzuyla birlikte satın alma tarihinden 30gün içerisinde iadeedebilirsiniz. Çevrenin korunması

Ayrı toplama. Bu sembolü taşıyan ürünler ve bataryalar normal evsel atıklarla birlikte çöpeatılmamalıdır. Ürünler ve bataryalar, hammadde ihtiyacını azaltmak için geri kazanılabilecek veya geri dönüştürülebilecek malzemeler içerir. Elektrikli aletleri ve bataryaları lütfen yerel yönetmeliklere uygun şekilde geri dönüşüme tabi tutun. Daha ayrıntılı bilgi www.2helpU.com adresindenedinilebilir. Bataryalar

• Pilleri çıkarırken, çevreye karşı duyarlıolun.
• Pili çevre açısından güvenli bir şekilde atmak için yerel yetkililere danışın.155

Hata Kodları Ekran penceresinde bir Kod numarası ile birlikte INFO ibaresi belirirse, ilgili Düzeltme İşlemini yapın. Kodu Tanım Düzeltme İşlemi IC101 Alınan sinyal çok yüksek Hedef çok fazla ışık yansıtıyor. Hedef plakası kullanın veya hedef yüzeyi değiştirin. IC201 Çok fazla arkaplan ışığı Hedef alandaki arkaplan ışığını azaltın. IC302 Sıcaklık belirlenen aralık dışında Cihazın ısınmasını veya soğumasına sağlayın ve ölçümü tekrarlayın IC303 Mesafe menzil dahilinde değil veya sinyal çok düşük Menzili ayarlayın, menzil dahilindeyse hedef yüzeyi değiştirin IC401 Pil seviyesi, ölçümler için çok düşük Pili yeniden şarj edin veya şarj edilemiyorsa pilleri değiştirin IC505 Donanım hatası Aleti birkaç kez açıp kapatın. Hata tekrarlarsa cihazı bir Servis Merkezi veya Bayiye götürün IC601 Negatif sayı Pozitif sonuç için daha kısa mesafeden önce daha uzun mesafeyi ölçün IC604 Hesaplama için geçersiz ölçüm Mesafeleri yeniden ölçün, hipotenüs üçgenin kenarlarından daha büyük olmalıdır156

Özellikler Aralık 0,2 m - 20m (7,9 in - 65 ft) Ölçüm Doğruluğu* ± 3 mm (± 1/8 in)* Çözünürlük** 1 mm (1/16 in)** Lazer Sınıfı Sınıf 2 (IEC/EN60825-1: 2014) Lazer Tipi ≤ 1,0 mW @ 620-690 nm Arka Işık Otomatik Kapanma 20S sonra Lazer 120S sonra Ünite Otomatik Kapanma 180s sonra Sürekli Ölçüm Evet Alan/Hacim Evet Pil Ömrü (2 x AAA) 3000 Ölçüme Kadar Ebatlar (Y x D x G) 120 x 48,5 x 26 mm (4,72 x 1,91 x 1,02 in) Ağırlık (Pillerle birlikte) 100g (3,21 oz) Saklama Sıcaklık Aralığı -10 °C ~ +60 °C (14 °F ~ 140 °F) Çalıştırma Sıcaklık Aralığı 0 °C ~ +40 °C (32 °F ~ 104 °F) *Ölçüm Doğruluğu mevcut koşullara bağlıdır:

• Maksimum 10 m (30’) mesafede, uygun koşullar altında (hedef yüzeyinin düzgün, arka plan aydınlatmasının düşük ve oda sıcaklığının normal olduğu koşullarda). Ölçüm hatası, 10 m (30’) üzerindeki mesafelerde ±0,1 mm/m'ye kadar yükselebilir

• Olumsuz (hedef yüzeyinin kötü, arka plan aydınlatmasının yüksek, çalışma sıcaklıklarının sıcaklık aralığının Üst veya alt ucundaki değerlerde olduğu) koşullarda, ölçüm menzili azalabilir ve 10 m (30’) altındaki mesafeler için doğruluk ±6 mm'ye çıkabilir. 10 m (30’) üzeri mesafelerde ölçüm hatası ±0,25 mm/m artabilir. **Çözünürlük görebileceğiniz en iyi ölçümdür. Bu, inç cinsinden 1/16” inçtir. Bu, mm cinsinden 1 mm’dir.157
