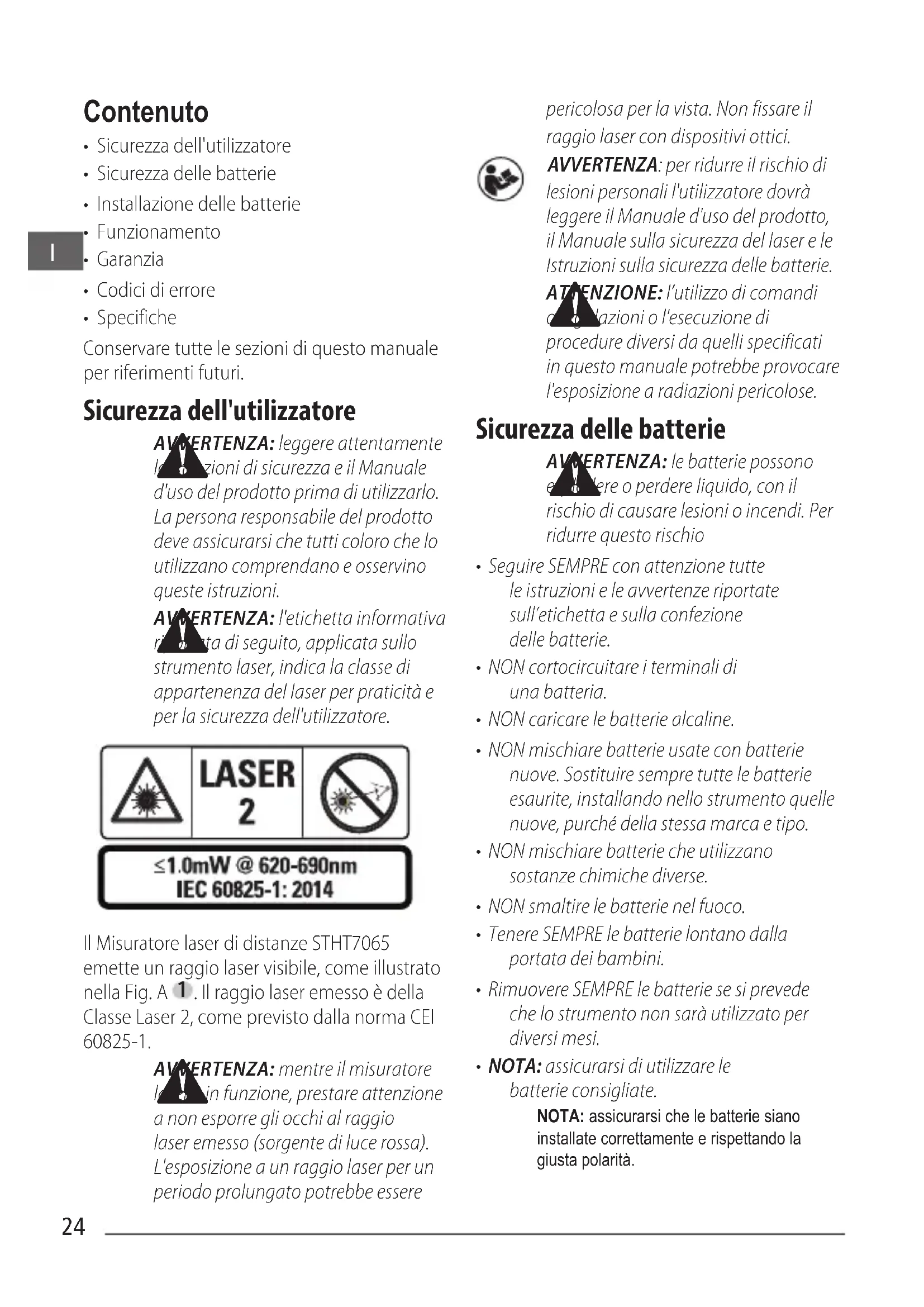

MANUALE UTENTE STHT77065 STANLEY

• Sicurezza dell'utilizzatore
• Sicurezza delle batterie
  • Installazione delle batterie
• Funzionamento
• Garanzia
• Codici di errore
• Specifiche

Conservare tutte le sezioni di questo manuale per riferimenti futuri.

Sicurezza dell'utilizzatore

AVERTENZA: leggere attentamente le funzioni di sicurezza e il Manuale d'uso del prodotto prima di utilizzarlo. La persona responsabile del prodotto deve assicurarsi che tutti coloro che lo utilizzano comprendano e osservino queste istruzioni.

AVERTENZA: l'etichetta informativa riportata di seguito, applicata sullo strumento laser, indica la classe di appartenenza del laser per praticità e per la sicurezza dell'utilizzatore.

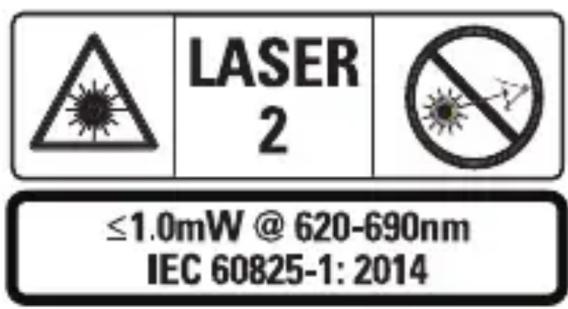

LASER 2 ≤1.0mW @ 620-690nm IEC 60825-1: 2014

Il Misuratore laser di distanze STHT7065 emette un raggio laser visibile, come illustrato nella Fig. A 1. Il raggio laser emesso è della Classe Laser 2, come previsto dalla norma CEI 60825-1.

AVERTENZA: mentre il misuratore in funzione, prestare attenzione a non esporre gli occhi al raggio laser emesso (sorgente di luce rossa). L'esposizione a un raggio laser per un periodo prolungato potrebbe essere

pericolosa per la vista. Non fissare il raggio laser con dispositivi ottici.

AVVERTENZA: per ridurre il rischio di lesioni personali l'utilizzatore dovrà leggere il Manuale d'uso del prodotto, il Manuale sulla sicurezza del laser e le Istruzioni sulla sicurezza delle batterie.

ATENZIONE: l'utilizzo di comandi o diazioni o l'esecuzione di procedure diversi da quelli specificati in questo manuale potrebbe provocare l'esposizione a radiazioni pericolose.

Sicurezza delle batterie

AVERTENZA: le batterie possono e essere o perdere liquido, con il rischio di causare lesioni o incendi. Per ridurre questo rischio

• Seguire SEMPRE con attenzione tutte le istruzioni e le avvertenze riportate sull'etichetta e sulla confezione delle batterie.
  • NON cortocircuitare i terminali di una batteria.
  • NON caricare le batterie alcaline.
  • NON mischiare batterie usate con batterie nuove. Sostituire sempre tutte le batterie esaurite, installando nello strumento quelle nuove, purché della stessa marca e tipo.
  • NON mischiare batterie che utilizzano sostanze chimiche diverse.
  • NON smaltire le batterie nel fuoco.
• Tenere SEMPRE le batterie lontano dalla portata dei bambini.
• Rimuovere SEMPRE le batterie se si prevede che lo strumento non sarà utilizzato per diversi mesi.
  • NOTA: assicurarsi di utilizzare le batterie consigliate.

NOTA: assicurarsi che le batterie siano installate correttamente e rispettando la giusta polarità.

Installazione delle batterie

1. Individuare lo sportello del coperchio del vano batterie sul retro dello strumento (Fig. D 2).
2. Tirare verso l'alto con il dito lo sportello per sbloccare e rimuovere il coperchio del vano batterie (Fig. E 1 e 2).
3. Inserire due batterie AAA, assicurandosi di posizionare le estremità - e + di ciascuna batteria come indicato all'interno del vano batterie (Fig. E 3).
4. Fare scorrere i perni posti nella parte inferiore del coperchio del vano batterie nelle tacche all'interno del vano.
5. Spingere in giù il coperchio del vano batterie fino a che non scatta in posizione (Fig. E 4).

Quando il misuratore laser è acceso il livello di carica della batteria è visualizzato sul display (Fig. C 1).

CONFIGURAZIONE DEL MISURATORE LASER DI DISTANZE

Accensione del misuratore laser

Premere rapidamente il tasto On (Fig. A 3) per accendere lo strumento.

Modifica del punto di riferimento

Il misuratore laser misurerà la distanza dalla parte inferiore (Fig. F 1) o superiore (Fig. F 2) dello strumento a una parete o a un oggetto.

1. Tenere premuto il tasto con il simbolo dell'ingranaggio (Fig. A 4) per 3 secondi. L'icona del punto di riferimento per la misurazione (Fig. C 5) lampeggerà sul display.
2. Premere di nuovo il tasto con il simbolo dell'ingranaggio per cambiare il punto di riferimento.
3. Premere il tasto On (Fig. A 3) per confermare il punto di riferimento.

Modifica dell'unità di misura

Una volta acquisita la misura corrente (quando lo strumento non si trova nella modalità di misurazione continua), è possibile modificare l'unità di misura da decimi di piede (6,21 ft) a frazioni di piede (6'02"9/16), frazioni di piede a metri (1,894 m), da metri a pollici (74 9/16 in) o da pollici a decimi di piede.

• Per modificare l'unità di misura tenere premuto il tasto con il simbolo dell'ingranaggio (Fig. A 4) per tre secondi per accedere al menu delle unità di misura. Premere il tasto On per confermare il punto di riferimento. Dopo aver dato conferma, sul display viene visualizzata l'unità di misura corrente. Premere il tasto con il simbolo dell'ingranaggio per cambiare unità di misura e il tasto On per confermare.

FUNZIONAMENTO

Misurazione della distanza dallo strumento a una parete o un oggetto

1. Dirigere il raggio laser (Fig. A 1) verso la parete o l'oggetto di cui si deve misurare la distanza (Fig. F).
2. Premere il tasto On (Fig. A 3) per misurare la distanza dallo strumento alla parete o all'oggetto. Per modificare il punto di riferimento e/o l'unità di misura fare riferimento al capitolo "Configurazione del misuratore laser di distanze".
3. Nella parte inferiore del display (Fig. A 2) compare la misura corrente (Fig. C 3), che cambia continuamente man mano che si sposta il misuratore laser.

Per registrare il valore misurato cliccare sul tasto On. Per registrare un'altra misurazione cliccare di nuovo sul tasto On. Ripetere i passaggi 1-3.

Misurazione dell'area

È possibile misurare l'area di una parete, di un pavimento o di un oggetto.

1. Premere il tasto con il simbolo dell'ingranaggio (Fig. A 4) una volta per mostrare l'icona dell'area (Fig. B 1) sul display (Fig. A 2).

Misurare la lunghezza.

1. Posizionare il misuratore laser a un'estremità del target e dirigere il punto laser su tutta la lunghezza. (La Fig. G 1 mostra dove posizionare lo strumento se si sta effettuando la misurazione dalla parte superiore dello stesso.)
2. Premere il tasto On per visualizzare la misura della lunghezza acquisita sulla prima riga del display.

Misurare la larghezza.

1. Dirigere il raggio laser emesso dalla parte superiore dello strumento su un lato del target (la parete, il pavimento o l'oggetto).
2. Posizionare il misuratore laser a un'estremità del target e dirigere il punto laser su tutta la larghezza. (La Fig. G 2 mostra dove posizionare lo strumento se si sta effettuando la misurazione dalla parte superiore dello stesso.)
3. Premere il tasto On per visualizzare la misura della larghezza acquisita in alto sul display.

Visualizzare la misurazione dell'Area nella parte inferiore del display (Fig. C 3).

Misurazione del volume

Con questo misuratore laser è possibile misurare il volume di una stanza o di un oggetto.

1. Premere il tasto con il simbolo dell'ingranaggio (Fig. A 4) due volte per mostrare l'icona del Volume sul display (Fig. C 3).

Misurare la larghezza.

1. Puntare il raggio laser emesso dalla parte superiore dello strumento su un lato del target (la parete o l'oggetto).
2. Posizionare il misuratore laser a un'estremità del target e dirigere il punto laser su tutta la larghezza. (La Fig. H 1 mostra dove posizionare lo strumento se si sta effettuando la misurazione dalla parte superiore dello stesso.)
3. Premere il tasto per visualizzare la misura della larghezza acquisita in alto sul display.

Misurare la lunghezza.

1. Posizionare il misuratore laser a un'estremità del target e dirigere il punto laser su tutta la lunghezza. (La Fig. H 2 mostra dove posizionare lo strumento se si sta effettuando la misurazione dalla parte superiore dello stesso.)
2. Premere il tasto On per visualizzare la misura della lunghezza acquisita sulla seconda riga del display.

Misurare l'altezza.

1. Posizionare il misuratore laser a un'estremità del target e dirigere il punto laser per tutta l'altezza. (La Fig. H 3 mostra dove posizionare lo strumento se si sta effettuando la misurazione dalla parte superiore dello stesso).
2. Premere il tasto On per visualizzare la misura dell'altezza nella terza riga del display.

Visualizzare la misurazione del Volume nella parte inferiore del display (Fig. C 3).

Aggiunta di misurazioni

È possibile aggiungere due misurazioni per ottenere una misurazione totale delle due distanze.

1. Premere il tasto con il simbolo dell'ingranaggio (Fig. A 4) per mostrare l'icona di addizione ottenuta sul display (Fig. C 4).

2. Premere il tasto On (Fig. A 3) per misurare la distanza dallo strumento alla parete o all'oggetto.

3. Premere il tasto On per registrare la prima misurazione nella riga superiore.
4. Dirigere il raggio laser emesso (Fig. A 1) verso la parete o l'oggetto successivi.
5. Premere il tasto On per registrare la seconda misurazione nella riga centrale.
6. Visualizzare il totale delle due misurazioni nella parte inferiore del display (Fig. C 3).

Sottrazione di misurazioni

È possibile sottrarre una misurazione dall'altra.

1. Premere il tasto con il simbolo dell'ingranaggio (Fig. A 4) per mostrare l'icona di sottrazione sul display (Fig. C 3).
2. Dirigere il raggio laser emesso dalla parte superiore dello strumento (Fig. A 1) verso la parete o l'oggetto di cui si deve misurare la distanza.
3. Premere il tasto On (Fig. A 3) per misurare la distanza dallo strumento alla parete o all'oggetto.
4. Premere il tasto On per registrare la prima misurazione nella riga superiore.
5. Dirigere il raggio laser emesso dalla parte superiore dello strumento verso la parete o l'oggetto successivi.
6. Premere il tasto On per registrare la seconda misurazione nella riga centrale.
7. Visualizzare la differenza tra le due misurazioni nella parte inferiore del display (Fig. C 3).

NOTA: Se il secondo valore misurato è maggiore del primo: in caso di valore negativo viene visualizzato il codice di errore IC 601. Scambiare i punti di misurazione in modo che il primo valore misurato sia maggiore del secondo.

Spegnimento del misuratore laser

Lo strumento si spegne nei due modi seguenti:

• tenendo premuto il tasto On (Fig. A 3) per alcuni secondi (fino a quando il display si oscura);
• se rimane inutilizzato per 180 secondi lo strumento si spegne in automatico.

Garanzia limitata

Stanley garantisce questo prodotto per un periodo di due (2) anni contro eventuali difetti di materiali e fabbricazione. Questa GARANZIA LIMITATA non copre prodotti utilizzati in maniera scorretta, di cui si sia abusato oppure che siano stati alterati o riparati da persone non autorizzate. Per maggiori informazioni o per conoscere le istruzioni per il reso telefonare al numero 800-262-2161. Salvo indicazione contraria, STANLEY riparerà senza costi aggiuntivi qualsiasi prodotto STANLEY difettoso, compresi i ricambi ed eventuali spese di manodopera oppure, a discrezione di STANLEY, sostituirà il prodotto difettoso o risarcirà il prezzo d'acquisto, detraendo dallo stesso la rispettiva quota di svalutazione, in cambio del prodotto difettoso. QUESTA GARANZIA LIMITATA NON COPRE TUTTI I DANNI INCIDENTALI O CONSEQUENZIALI. In alcuni Stati non è consentita l'esclusione o la limitazione dei danni incidentali o consequenziali, pertanto tali limitazioni potrebbero non essere applicabili al proprio caso. Questa GARANZIA LIMITATA A VITA offre diritti legali specifici che possono variare da uno Stato all'altro. Oltre alla normale garanzia, gli strumenti laser STANLEY sono coperti dalla Garanzia "soddisfatti o rimborsati" di 30 giorni. Se non si è completamente soddisfatti delle prestazioni del proprio strumento laser STANLEY per qualsiasi ragione, lo si potrà restituire entro 30 giorni dalla data di acquisto presentando lo scontrino e ottenendo un rimborso completo.

Protezione dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti insieme ai normali rifiuti domestici.

I prodotti e le batterie contengono materiali

che possono essere recuperati e riciclati, riducendo la domanda di materie prime.

Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti.

Ulteriori informazioni sono disponibili all'indirizzo web www.2helpU.com.

Batterie

• Al momento di smaltire le batterie pensare a proteggere l'ambiente.
• Verificare i metodi sicuri ed ecologici per lo smaltimento delle batterie presso le autorità locali.

Codici di errore

Se sulla finestra del display appare l'indicazione INFO con un numero di codice, intraprendere l'azione correttiva corrispondente.

Codice Descrizione Azione correttiva
IC101 Segnale ricevuto troppo forte	Il target è troppo riflettente. Usare la piastra segnale o cambiare la superficie target.
IC201 Sfondo troppo luminoso Ridurre la luminosità dello sfondo dell'area target.
IC302 Temperatura troppo alta o troppo bassa	Attendere che lo strumento si riscaldi o si raffreddi e ripetere la misurazione
IC303 Distanza fuori dalla portata dello strumento o segnale troppo debole	Regolare la portata, se entro la portata cambiare la superficie del target
IC401 Carica delle batterie troppo bassa per eseguire le misurazioni	Ricaricare le batterie o sostituirle se non sono ricaricabili
IC505 Erlore hardware Accendere e spegnere più volte il dispositivo. Se il problema persiste, effettuare il reso del dispositivo difettoso al Centro di assistenza o al Distributore
IC601 Valore negativo Misurare le distanze maggiori prima di quelle più brevi per ottenere un risultato positivo
IC604 Misurazione non valida per eseguire il calcolo	Ripetere la misurazione delle distanze. L'ipotenusa deve essere più lunga dei cateti del triangolo

|

Specifiche

|

Portata 0,2 m - 20m (7,9 in -100 ft)
Accuratezza di misurazione* ± 3 mm (± 1/8 in)*
Risoluzione** 1 mm (1/16 in)**
Classe laser Classe 2 (ai sensi della norma CIE/EN60825-1: 2014)
Tipo di laser ≤ 1,0 mW a 620-690 nm
Spegnimento automatico retroilluminazione Dopo 20 s
Spegnimento automatico laser Dopo 120 s
Spegnimento automatico strumento Dopo 180 s
Misurazione continua Sì
Area/Volume Sì
Durata delle batterie (2 x AAA) Fino a 3000 misurazioni
Dimensioni (A x P x I) 120 x 48,5 x 26 mm (4,72 x 1,91 x 1,02 in)
Peso (batterie incluse) 3,21 oz (100 g)
Temperatura di conservazione -10 °C ~ +60 °C (14 °F ~ 140 °F)
Temperatura d'esercizio 0 °C ~ +40 °C (32 °F ~ 104 °F)

*L'accuratezza di misurazione dipende dalle condizioni operative:

• In condizioni operative favorevoli (superficie del target e temperatura ambientale buone, sfondo non eccessivamente luminoso) arriva fino a 10 m (30'). Il margine di errore di misurazione può aumentare di ± 0,1 mm/m per distanze superiori a 10 m (30').
• In condizioni operative sfavorevoli (superficie del target non ottimale, sfondo troppo luminoso, temperatura d'esercizio al limite massimo o minimo del range di temperatura), è possibile ridurre il range di misurazione e aumentare la precisione fino a ± 6 mm per distanze inferiori a 30' (10 m). Oltre i 10 m (30') il margine di errore di misurazione può aumentare di ±0,25 mm/m.

**Risoluzione è la misurazione più fine visibile. In pollici, è 1/16". In mm, è 1 mm.
