Tipo di prodotto	Telemetro laser
Marca	Stanley
Modello	STHT77666
Dimensioni (A x P x L)	62 x 17,5 x 32 mm
Peso	31,75 g
Alimentazione	Batteria ricaricabile tramite USB
Portata di misura	16,5 cm a 12 m
Precisione	±6 mm (normalmente)
Risoluzione del display	1 mm o 1/16 pollice
Classe laser	Classe 2 (IEC/EN60825-1:2014)
Lunghezza d'onda laser	620-690 nm, ≤1,0 mW
Spegnimento automatico	Dopo 120 secondi
Autonomia della batteria	Fino a 3.000 misurazioni o 30 giorni
Grado di protezione	IP54
Temperatura di funzionamento	0°C a +40°C
Temperatura di stoccaggio	-10°C a +60°C
Garanzia	Consultare www.2helpU.com
Funzioni principali	Misurazione della distanza, cambio unità (m, ft, in), spegnimento automatico
Sicurezza	Laser classe 2 - non guardare direttamente il fascio
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi.

Domande frequenti - STHT77666 STANLEY

Come accendere il telemetro STHT77666?

Premere il pulsante di accensione (riferimento Figura A 3) per accendere l'apparecchio. Un punto laser rosso appare sul bersaglio.

Come cambiare l'unità di misura?

Tenere premuto il pulsante unità finché l'unità desiderata non viene visualizzata (circa 3 secondi). Le unità disponibili sono: metri, piedi (decimale o frazione) e pollici.

Cosa fare se l'apparecchio non si accende?

Verificare che la batteria sia carica. Collegare il cavo USB in dotazione e ricaricare completamente la batteria (circa 2h30). Se il problema persiste, contattare il servizio clienti.

Come effettuare una misurazione della distanza?

Puntare il laser verso il bersaglio, accendere l'apparecchio, quindi premere il pulsante di misura situato nella parte inferiore dell'apparecchio. Il risultato viene visualizzato sullo schermo.

Qual è la precisione del telemetro?

La precisione è di ±6 mm in condizioni normali, fino a 9 metri. Oltre, la precisione può variare a seconda delle condizioni ambientali.

L'apparecchio si spegne da solo, è normale?

Sì, lo spegnimento automatico è attivato dopo 120 secondi di inattività per risparmiare la batteria. È possibile spegnere anche manualmente tenendo premuto il pulsante per 5 secondi.

Come ricaricare la batteria?

Aprire il coperchio della presa sul lato dell'apparecchio, collegare il cavo USB (estremità piccola) nella presa, e l'altra estremità a un computer o adattatore USB. La ricarica completa richiede circa 2h30.

Posso utilizzare il telemetro all'esterno?

Sì, il grado IP54 lo protegge da polvere e spruzzi d'acqua. Tuttavia, la portata e la precisione possono essere ridotte in pieno sole o su superfici riflettenti.

Cosa fare se il laser è debole o non si accende?

Verificare il livello della batteria. Ricaricare se necessario. Se il problema persiste, il laser potrebbe essere difettoso; contattare il servizio post-vendita.

Come cancellare l'ultima misurazione?

Premere il pulsante di cancellazione () per eliminare la misurazione precedente. È quindi possibile effettuare una nuova misurazione.

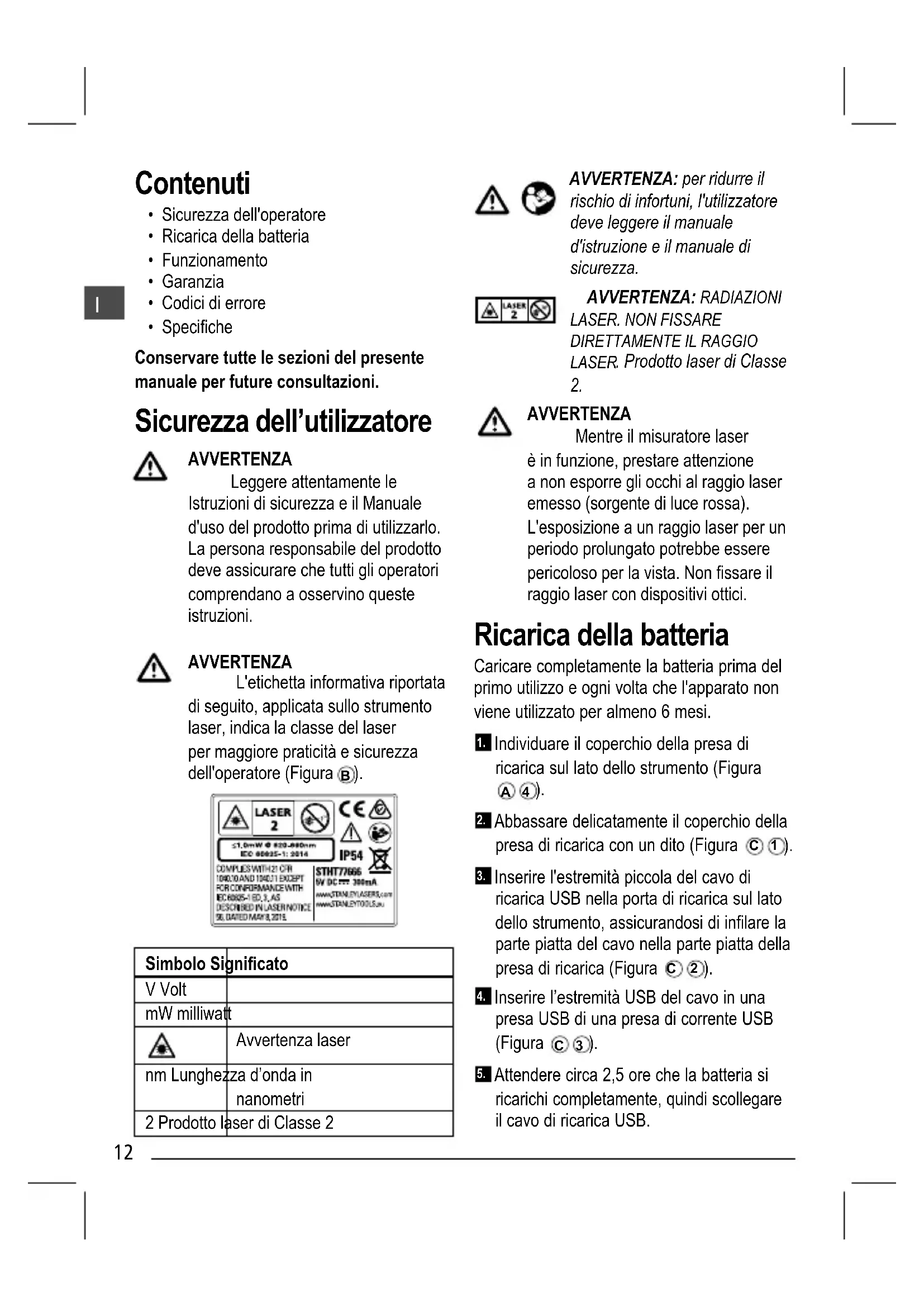

MANUALE UTENTE STHT77666 STANLEY

• Sicurezza dell'operatore
• Ricarica della batteria
• Funzionamento
• Garanzia
• Codici di errore
• Specifiche

Conservare tutte le sezioni del presente manuale per future consultazioni.

Sicurezza dell'utilizzatore

AVVERTENZA

Leggere attentamente le Istruzioni di sicurezza e il Manuale d'uso del prodotto prima di utilizzarlo. La persona responsabile del prodotto deve assicurare che tutti gli operatori comprendano a osservino queste istruzioni.

AVVERTENZA

L'etichetta informativa riportata di seguito, applicata sullo strumento laser, indica la classe del laser per maggiore praticità e sicurezza dell'operatore (Figura B).

LASER 2 ≤1.0mW @ 820-890nm IEC 60025-1: 2014 IP54 COMPLIES WITH 21 CFR 1040.10 AND 1040.11 EXCEPT FOR CONFORMANCE WITH IEC 60025-1 BD, 3, AS DESCRIBED IN LASER NOTICE 50 DATED MAY 8, 2015. STHT77666 5V DC: 300mA www.STANLEYLASERS.com www.STANLEYTOOLS.u

Simbolo Significato
V Volt
mW milliwalt
	Avvertenza laser
nm Lunghezza d'onda innanometri
2 Prodotto laser di Classe 2

AVVERTENZA: per ridurre il rischio di infortuni, l'utilizzatore deve leggere il manuale d'istruzione e il manuale di sicurezza.

AVVERTENZA: RADIAZIONI LASER. NON FISSARE DIRETTAMENTE IL RAGGIO LASER. Prodotto laser di Classe 2.

AVVERTENZA

Mentre il misuratore laser è in funzione, prestare attenzione a non esporre gli occhi al raggio laser emesso (sorgente di luce rossa). L'esposizione a un raggio laser per un periodo prolungato potrebbe essere pericoloso per la vista. Non fissare il raggio laser con dispositivi ottici.

Ricarica della batteria

Caricare completamente la batteria prima del primo utilizzo e ogni volta che l'apparato non viene utilizzato per almeno 6 mesi.

1. Individuare il coperchio della presa di ricarica sul lato dello strumento (Figura A 4).
2. Abbassare delicatamente il coperchio della presa di ricarica con un dito (Figura © 1).
3. Inserire l'estremità piccola del cavo di ricarica USB nella porta di ricarica sul lato dello strumento, assicurandosi di infilare la parte piatta del cavo nella parte piatta della presa di ricarica (Figura © 2).
4. Inserire l'estremità USB del cavo in una presa USB di una presa di corrente USB (Figura © 3).
5. Attendere circa 2,5 ore che la batteria si ricarichi completamente, quindi scollegare il cavo di ricarica USB.

Quando lo strumento è acceso il livello di carica della batteria compare sul display (Figura ①).

Funzionamento

1. Puntare il laser emesso nella parte superiore dello strumento (Figura A 1) verso la parete di cui si deve misurare la distanza (Figura E 1).
2. Premere il pulsante (Figura A 3) per accendere il misuratore e proiettare un punto laser sulla parete (Figura E 1).
3. Quando la parte inferiore del misuratore è posizionata alla distanza corretta dalla parete, premere il pulsante ⚙ per acquisire la misura corrente sul display (Figura E 2).
4. Visualizzare la misura sul display (Figura D ③).

Modifica dell'unità di misura

Una volta acquisita la misura corrente, è possibile modificare l'unità di misura da decimi di piede (6,21 ft) a frazioni di piede (6'02"9/16), frazioni di piede a metri (1,894 m), da metri a pollici (74 9/16 in) o da pollici a decimi di piede.

Per modificare l'unità di misura tenere premuto il pulsante 🚗 fino a quando l'unità di misura è cambiata (3 secondi).

NOTA Se si continua a tenere premuto il pulsante 🌿 dopo che l'unità di misura è cambiata, il misuratore si spegne.

Nuova misurazione

Se si ha bisogno di effettuare una nuova misurazione, premere il pulsante 📄.

- Le misure rilevate in precedenza (Figura D ②) saranno cancellate dal display.

- Quando si è pronti ad acquisire la nuova misura, premere il pulsante 🚙️.

Spegnimento del misuratore

Il misuratore si può spegnere in uno dei due modi descritti di seguito.

• Dopo avere acquisito una misura tenere premuto il pulsante 🎩 per 5 secondi (fino a quando sul display non compare più nulla).
• Se il misuratore rimane inutilizzato per 120 secondi, si spegne automaticamente.

Garanzia

Per informazioni recenti sulla garanzia visitare il sito web www.2helpU.com.

Fine del ciclo vita

NON smaltire questo prodotto insieme ai rifiuti domestici.

Smaltire SEMPRE le batterie secondo la normativa locale vigente.

RICICLARE attendendosi alle disposizioni locali per la raccolta e lo smaltimento di rifiuti elettrici ed elettronici ai sensi della Direttiva WEEE.

Specifiche

Intervallo 16.5 cm a 12m (da 6.5in a 40ft)
Accuratezza di misurazione* Tipica ± 6mm (± 1/4 in)*
Risoluzione** 1 mm (1/16 in)**
Classe laser Classe 2 (IEC/EN60825-1: 2014)
Lunghezza d'onda laser ≤ 1,0 mW @ 620-690 nm
Spegnimento automatico Dopo 120 secondi
Durata della batteria Fino a 3.000 misurazioni o 30 giorni (se lo strumento non viene usato)
Dimensioni (A x P x L) 62 x 17,5 x 32 mm (2,44 x 0,69 x 1,25 in)
Peso 31,75g (1,12oz)
Classe IP IP54
Intervallo temperature di stoccaggio -10°C ~ +60°C (14°F ~ 140°F)
Intervallo temperature di esercizio 0°C ~ +40°C (32°F ~ 104°F)
*L'accuratezza di misurazione dipende dalle condizioni operative. In condizioni operative favorevoli (superficie del target e temperatura ambientale buone) fino a 9 m (30 ft).**La Risoluzione è la misurazione più fine visibile. In pollici, è 1/16". In mm, è 1 mm.
