STHT77666 - Etäisyysmittari STANLEY - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lasermittari
Tuotemerkki	Stanley
Malli	STHT77666
Mitat (K x S x L)	62 x 17,5 x 32 mm
Paino	31,75 g
Virtalähde	Ladattava akku USB:n kautta
Mittausalue	16,5 cm - 12 m
Tarkkuus	±6 mm (normaalisti)
Näyttötarkkuus	1 mm tai 1/16 tuumaa
Laserluokka	Luokka 2 (IEC/EN60825-1:2014)
Laseraallonpituus	620-690 nm, ≤1,0 mW
Automaattinen sammutus	120 sekunnin kuluttua
Akun kesto	Jopa 3 000 mittausta tai 30 päivää
Suojausluokka	IP54
Käyttölämpötila	0°C - +40°C
Säilytyslämpötila	-10°C - +60°C
Takuu	Katso www.2helpU.com
Päätoiminnot	Etäisyysmittaus, yksikön vaihto (m, ft, in), automaattinen sammutus
Turvallisuus	Laserluokka 2 - älä katso suoraan säteeseen
Huolto ja puhdistus	Puhdista kuivalla ja pehmeällä liinalla. Älä käytä liuottimia.

Usein kysytyt kysymykset - STHT77666 STANLEY

Kuinka STHT77666-lasermittari kytketään päälle?

Paina virtapainiketta (kuva A 3) kytkeäksesi laitteen päälle. Kohteeseen ilmestyy punainen lasersäde.

Kuinka mittayksikköä vaihdetaan?

Pidä yksikköpainiketta painettuna, kunnes haluttu yksikkö tulee näkyviin (noin 3 sekuntia). Käytettävissä olevat yksiköt ovat: metrit, jalat (desimaali tai murto) ja tuumat.

Mitä tehdä, jos laite ei käynnisty?

Tarkista, että akku on ladattu. Kytke mukana toimitettu USB-kaapeli ja lataa akku täyteen (noin 2,5 tuntia). Jos ongelma jatkuu, ota yhteyttä asiakaspalveluun.

Kuinka etäisyysmittaus tehdään?

Suuntaa laser kohteeseen, kytke laite päälle ja paina laitteen alaosassa olevaa mittauspainiketta. Tulos näkyy näytöllä.

Mikä on lasermittarin tarkkuus?

Tarkkuus on ±6 mm normaaleissa olosuhteissa aina 9 metriin asti. Tämän jälkeen tarkkuus voi vaihdella ympäristöolosuhteiden mukaan.

Laite sammuu itsestään, onko se normaalia?

Kyllä, automaattinen sammutus aktivoituu 120 sekunnin käyttämättömyyden jälkeen akun säästämiseksi. Voit myös sammuttaa manuaalisesti pitämällä painiketta painettuna 5 sekuntia.

Kuinka akku ladataan?

Avaa laitteen sivulla olevan liitännän suojus, kytke USB-kaapeli (pieni pää) liitäntään ja toinen pää tietokoneeseen tai USB-sovittimeen. Täysi lataus kestää noin 2,5 tuntia.

Voinko käyttää lasermittaria ulkona?

Kyllä, IP54-luokitus suojaa pölyltä ja roiskevedeltä. Kuitenkin kantama ja tarkkuus voivat heikentyä kirkkaassa auringonvalossa tai heijastavilla pinnoilla.

Mitä tehdä, jos laser on heikko tai ei syty?

Tarkista akun varaustaso. Lataa tarvittaessa. Jos ongelma jatkuu, laser saattaa olla viallinen; ota yhteyttä huoltoon.

Kuinka viimeisin mittaus poistetaan?

Paina poistopainiketta () poistaaksesi edellisen mittauksen. Voit sitten ottaa uuden mittauksen.

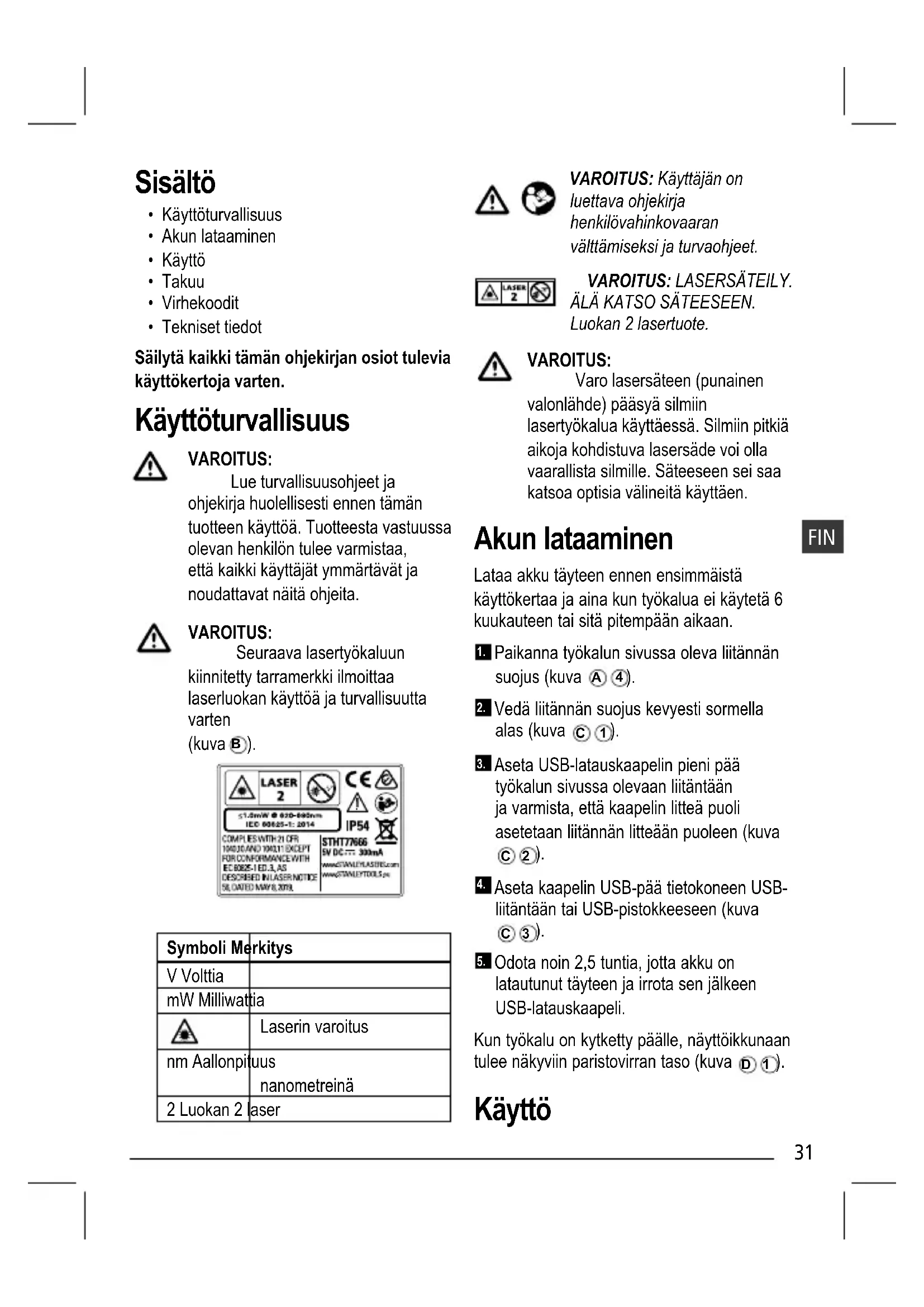

KÄYTTÖOHJE STHT77666 STANLEY

• Käyttöturvallisuus
• Akun lataaminen
  • Käyttö
  • Takuu
• Virhekoodit
• Tekniset tiedot

Säilytä kaikki tämän ohjekirjan osiot tulevia käyttökertoja varten.

Käyttöturvallisuus

VAROITUS:

Lue turvallisuusohjeet ja ohjekirja huolellisesti ennen tämän tuotteen käyttöä. Tuotteesta vastuussa olevan henkilön tulee varmistaa, että kaikki käyttäjät ymmärtävät ja noudattavat näitä ohjeita.

VAROITUS:

Seuraava lasertyökaluun kiinnitetty tarramerkki ilmoittaa laserluokan käyttöä ja turvallisuutta varten (kuva B).

LASER 2 51.0mW @ 820-600nm IEC 60625-1: 2014 IP54 COMPLIES WITH 21 CFR 190D30 AND 190D11 EXCEPT FOR CONFORMANCE WITH EC 80825-I ED.3, AS DEScribed IN LASER NOTICE SILATED NAY 8, 2019. STHT77666 SV DC: 300mA www.STANLEYLASERS.com www.STANLEYTOOLS.px

Symboli Merkitys
V Voltia
mW Milliwattia
	Laserin varoitus
nm Aallonpituusnanometreinä
2 Luokan 2	aser

VAROITUS: Käyttäjän on luettava ohjekirja henkilövahinkovaaran välttämiseksi ja turvaohjeet.

VAROITUS: LASERSÄTEILY. ÄLÄ KATSO SÄTEESEEN. Luokan 2 lasertuote.

VAROITUS:

Varo lasersäteen (punainen valonlähde) pääsyä silmiin lasertyökalua käyttäessä. Silmiin pitkiä aikoja kohdistuva lasersäde voi olla vaarallista silmille. Säteeseen sei saa katsoa optisia välineitä käyttäen.

Akun lataaminen

FIN

Lataa akku täyteen ennen ensimmäistä käyttökertaa ja aina kun työkalua ei käytetä 6 kuukauteen tai sitä pitempään aikaan.

1. Paikanna työkalun sivussa oleva liitännän suojus (kuva Ⓐ 4).
2. Vedä liitännän suojus kevyesti sormella alas (kuva © 1).
3. Aseta USB-latauskaapelin pieni pää työkalun sivussa olevaan liitäntään ja varmista, että kaapelin litteä puoli asetetaan liitännän litteään puoleen (kuva © 2).
4. Aseta kaapelin USB-pää tietokoneen USB-liitäntään tai USB-pistokkeeseen (kuva © 3).
5. Odota noin 2,5 tuntia, jotta akku on latautunut täyteen ja irrota sen jälkeen USB-latauskaapeli.

Kun työkalu on kytketty päälle, näyttöikkunaan tulee näkyviin paristovirran taso (kuva ①).

Käyttö

1. Suuntaa työkalun yläosassa oleva laser (kuva A ①) seinään, jonka etäisyyttä haluat mitata (kuva E ①).
2. Napsauta (kuva A 3) työkalun kytkemiseksi päälle ja laserpisteen heijastamiseksi seinään (kuva E 1).
3. Kun työkalun alaosa on asetettu oikealle etäisyydelle seinästä, napsauta mittauksen suorittamiseksi (kuva E 2).
4. Tarkista mittaustulos näyttöikkunasta (kuva ③).

Mittayksikön vaihtaminen

FIN

Kun mittaus on suoritettu, voit vaihtaa mittayksikköä desimaalisista ft-yksiköistä (6.21 ft) osittaisiin ft-yksikköihin (6'02"9/16), osittaisista ft-yksiköistä metreihin (1,894 m), metreistä tuumiin (74 9/16 in) tai tuumista desimaalisiin ft-yksiköihin.

Voit vaihtaa mittayksikköä painamalla ja pitämällä alhaalla painiketta 📂, kunnes näet mittaustuloksen vaihtuvan (3 sekunnissa).

HUOMAA: Jos pidät painiketta 🏠 alhaalla mittaustuloksen muuttuessa, työkalu kytkeytyy pois päältä.

Uudelleen mittaus

Jos uusi mittaus on tarpeen, napsauta

• Edellinen mittaus (kuva ①②) poistuu näyttöikkunasta.
• Kun olet valmis mittaamaan uudelleen, napsauta.

Työkalun kytkeminen pois päältä

Työkalu voidaan kytkeä pois päältä seuraavasti:

- Paina ja pidä alhaalla mittaamisen jälkeen painiketta 5 sekunnin ajan (kunnes näyttöikkuna tyhjenee).

- Jos työkalua ei käytetä 120 sekuntiin, se kytkeytyy automaattisesti pois päältä.

Takuu

Tarkista viimeisimmät takuutiedot osoitteesta www.2helpU.com.

Käyttöiän päätyttyä

ÄLÄ hävitä tuotetta kotitalousjätteen mukana.

Hävitä akut/paristot AINA paikallisten säännösten mukaisesti.

KIERRÄTÄ sähkö- ja elektroniikkaromun keräämistä ja hävittämistä koskevien paikallisten määräyksien mukaan WEEE-direktiiviä noudattaen.

Tekniset tiedot

Käyttöväli 16.5 cm - 12m (6.5 in - 40ft)
Mittaustarkkuus* Tyypillisesti ± 6 mm (±	1/4 in)*
Resoluutio** 1 mm (1/16 in)**
Laserluokka Luokka 2 (IEC/EN60825-1:	2014)
Laserin aallonpituus ≤ 1,0m W @ 620-690 nm
Automaattinen virrankatkaisu 120 s jälkeen
Akun käyttöikä Korkeintaan 3 000 mittausta tai 30 päivää (jos työkalua ei käytetä)
Mitat (K x S x L) 62 x 17,5 x 32 mm (2,44 x 0,69 x 1,25 in)
Paino 31,75g (1,12oz)
IP-luokitus IP54
Säilytyslämpötila -10 °C ~ +60 °C (14 °F ~ 140 °F)
Käyttölämpötila 0 °C ~ +40 °C (32 °F ~ 104 °F)
* Mittaustarkkuus riippuu vallitsevista olosuhteista. Suotuisissa olosuhteissa (hyvä kohdepinta ja huoneenlämpötila) jopa 9 m (30 ft).** Resoluutio on pienin nähtävissä oleva mittaus. Se on tuumina 1/16". Se on millimetreinä 1 mm.
