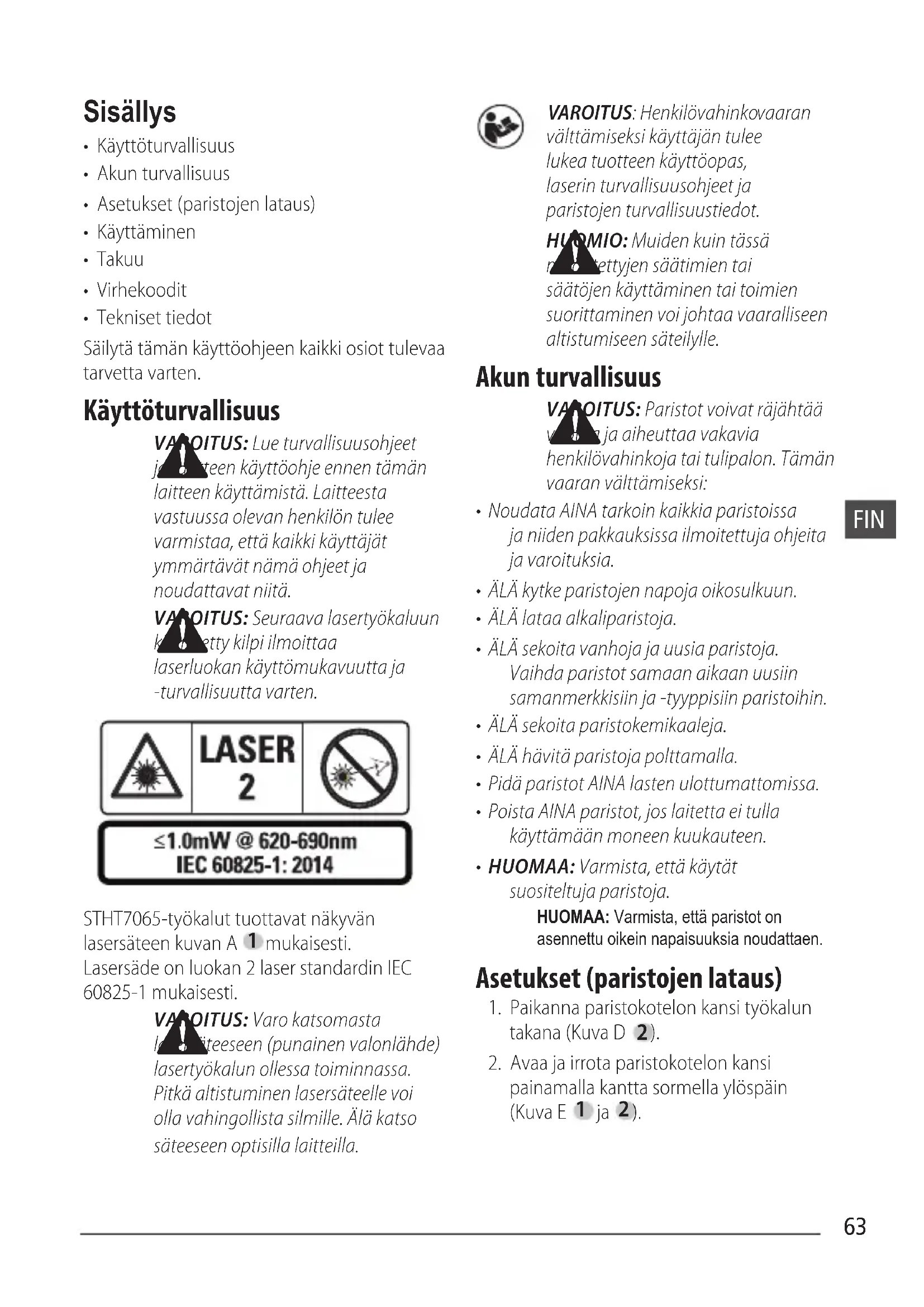

KÄYTTÖOHJE STHT77065 STANLEY

• Käyttöturvallisuus
• Akun turvallisuus
• Asetukset (paristojen lataus)
• Käyttäminen
• Takuu
• Virhekoodit
• Tekniset tiedot

Säilytä tämän käyttöohjeen kaikki osiot tulevaa tarvetta varten.

Käyttöturvallisuus

VANOITUS: Lue turvallisuusohjeet jaatteen käyttöohje ennen tämän laitteen käyttämistä. Laitteesta vastuussa olevan henkilön tulee varmistaa, että kaikki käyttäjät ymmärtävät nämä ohjeet ja noudattavat niitä.

VAROITUS: Seuraava lasertyökaluun källetty kilpi ilmoittaa laserluokan käyttömukavuutta ja -turvallisuutta varten.

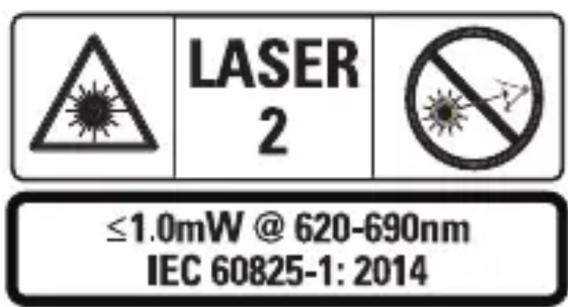

LASER 2 ≤1.0mW @ 620-690nm IEC 60825-1: 2014

STHT7065-työkalut tuottavat näkyvän lasersäteen kuvan A 1 mukaisesti. Lasersäde on luokan 2 laser standardin IEC 60825-1 mukaisesti.

VAROITUS: Varo katsomasta lasäteeseen (punainen valonlähde) lasertyökalun ollessa toiminnassa. Pitkä altistuminen lasersäteelle voi olla vahingollista silmille. Älä katso säteeseen optisilla laitteilla.

VAROITUS: Henkilövahinkovaaran välttämiseksi käyttäjän tulee lukea tuotteen käyttöopas, laserin turvallisuusohjeet ja paristojen turvallisuustiedot.

HUOMIO: Muiden kuin tässä nö stettyjen säätimien tai säätöjen käyttäminen tai toimien suorittaminen voi johtaa vaaralliseen altistumiseen säteilylle.

Akun turvallisuus

VANOITUS: Paristot voivat räjähtää vänninga ja aiheuttaa vakavia henkilövahinkoja tai tulipalon. Tämän vaaran välttämiseksi:

• Noudata AINA tarkoin kaikkia paristoissa ja niiden pakkauksissa ilmoitettuja ohjeita ja varoituksia.
• ÄLÄ kytke paristojen napoja oikosulkuun.
• ÄLÄ lataa alkaliparistoja.
• ÄLÄ sekoita vanhoja ja uusia paristoja. Vaihda paristot samaan aikaan uusiin samanmerkkisiin ja -tyyppisiin paristoihin.
• ÄLÄ sekoita paristokemikaaleja.
• ÄLÄ hävitä paristoja polttamalla.
• Pidä paristot AINA lasten ulottumattomissa.
• Poista AINA paristot, jos laitetta ei tulla käyttämään moneen kuukauteen.
• HUOMAA: Varmista, että käytät suositeltuja paristoja.

HUOMAA: Varmista, että paristot on asennettu oikein napaisuuksia noudattaen.

Asetukset (paristojen lataus)

1. Paikanna paristokotelon kansi työkalun takana (Kuva D 2).

2. Avaa ja irrota paristokotelon kansi painamalla kantta sormella ylöspäin (Kuva E 1 ja 2).

3. Asenna kaksi AAA-paristoa varmistaen, että paristojen - ja + -napaisuudet asennetaan kotelon merkintöjen mukaisesti (Kuva E 3).

4. Liu'uta paristokotelon luukun alaosassa olevat kielekkeet paristokotelon syvennyksiin.
5. Paina paristokotelon luukkua alas, kunnes se napsahtaa paikoilleen (Kuva E 4).

Kun työkalu on päällä, akun varaustaso näkyy näyttöikkunassa (Kuva C 1).

ASETUKSET LDM

Työkalun kytkeminen päälle

Kytke työkalu päälle napsauttamalla "Päällä" (Kuva A 3).

Viitesijainnin muuttaminen

Työkalu mittaa etäisyyden työkalun alaosasta (Kuva F 1) tai yläosasta (Kuva F 2) seinään tai kohteeseen.

1. Paina ja pidä alhaalla rataspainiketta (Kuva A 4) 3 sekunnin ajan. Mittauksen viitesijainnin kuvake (Kuva C 5) vilkkuu näyttöikkunassa.
2. Paina rataspainiketta uudelleen viitesijainnin muuttamiseksi.
3. Paina "Päällä"-painiketta (Kuva A 3) viitesijainnin vahvistamiseksi.

Mittayksikön vaihtaminen

Kun nykyinen mittaus on tehty (laite ei ole jatkuvassa mittaustilassa), voit vaihtaa mittayksikön desimaalijalasta (6,21 ft) jalan murto-osaan (6'02"9/16), jalan murto-osasta metreiksi (1,894 m), metreistä tuumiksi (74 9/16 in) tai tuumista desimaalijaloiksi.

- Voit muuttaa mittayksikköä pitämällä rataspainiketta (Kuva A 4) alhaalla kolmen sekunnin ajan siirtyäksesi yksikkövalikkoon. Paina "Päällä"-painiketta viitesijainnin vahvistamiseksi.

Vahvistamisen jälkeen näkyviin tulee nykyinen mittayksikkö. Voit muuttaa yksikköä rataspainiketta painamalla ja vahvistaa painamalla "Päällä"-painiketta.

KÄYTTÄMINEN

Etäisyyden mittaaminen seinään tai kohteeseen

1. Suuntaa laser (Kuva A 1) sitä seinää tai kohdetta kohti, jonka etäisyyden haluat mitata (Kuva F).
2. Mittaa etäisyys työkalusta seinään tai kohteeseen painamalla "Päällä"-painiketta (Kuva A 3). Katso asetukset LDM muuttaaksesi viitesijaintia ja/tai mittayksikköä.
3. Tarkista nykyinen mittaus (Kuva C 3) näyttöikkunan alaosasta (Kuva A 2), se muuttuu jatkuvasti työkalua liikuttaessa.
   Tallenna mittaus napsauttamalla "Päällä". Tallenna toinen mittaus napsauttamalla uudelleen "Päällä". Toista sitten vaiheet 1–3.

Mittausalue

Voit mitata seinän, lattian tai kohteen alueen.

1. Paina rataspainiketta (Kuva A 4) kerran aluekuvakkeen (Kuva B 1) näyttämiseksi näyttöikkunassa (Kuva A 2).

Mittaa pituus.

1. Aseta työkalu kohteen yhteen päähän ja kohdista laserpiste koko pituudelta. (Kuva G 1 esittää työkalun sijainnin työkalun yläosasta mitattaessa).
2. Pituusmittaus näkyy näyttöikkunan ensimmäisellä rivillä, kun painat "Päällä".

Mittaa leveys.

1. Kohdista työkalun yläosa kohteen sivuun (seinä, lattia tai kohde).
2. Aseta työkalu kohteen yhteen päähän ja kohdista laserpiste koko leveydeltä.

(Kuva G 2 esittää työkalun sijainnin työkalun yläosasta mitattaessa).

1. Leveysmittaus näkyy näyttöikkunan yläosassa, kun painat "Päällä".

Tarkista aluemittaus näyttöikkunan alaosasta (Kuva C 3).

Tilavuuden mittaaminen

Voit mitata huoneen tai kohteen tilavuuden.

1. Paina rataspainiketta (Kuva A 4) kolme kertaa voimakkuuskuvakkeen näyttämiseksi näyttöikkunassa (Kuva C 3).

Mittaa leveys.

1. Kohdista työkalun yläosa kohteen sivuun (huone tai kohde).
2. Aseta työkalu kohteen yhteen päähän ja kohdista laserpiste koko leveydeltä. (Kuva H 1 esittää työkalun sijainnin työkalun yläosasta mitattaessa).
3. Leveysmittaus näkyy näyttöikkunan yläosassa painaessa.

Mittaa pituus.

1. Aseta työkalu kohteen yhteen päähän ja kohdista laserpiste koko pituudelta. (Kuva H 2 esittää työkalun sijainnin työkalun yläosasta mitattaessa).
2. Pituusmittaus näkyy näyttöikkunan toisella rivillä, kun painat "Päällä".

Mittaa korkeus.

1. Aseta työkalu kohteen yhteen päähän ja kohdista laserpiste koko korkeudelta. (Kuva H 3 esittää työkalun sijainnin työkalun alaosasta mitattaessa).
2. Korkeusmittaus näkyy näyttöikkunan kolmannella rivillä, kun painat "Päällä".
   Tarkista tilavuusmittaus näyttöikkunan alaosasta (Kuva C 3).

Mittauksien lisääminen

Voit lisätä kaksi mittausta kahden etäisyyden kokonaismitan saavuttamiseksi.

1. Paina rataspainiketta (Kuva A 4) lisäyskuvakkeen näyttämiseksi näyttöikkunassa (Kuva C 4).
2. Mittaa etäisyys työkalusta seinään tai kohteeseen painamalla "Päällä"-painiketta (Kuva A 3).
3. Paina "Päällä"-painiketta tallentaaksesi ensimmäisen mittauksen yläriville.
4. Kohdista laser (Kuva A 1) seuraavaan seinään tai kohteeseen.
5. Paina "Päällä"-painiketta tallentaaksesi toisen mittauksen keskiriville.
6. Tarkista kahden mittauksen kokonaisarvo näyttöikkunan alaosasta (Kuva C 3).

Mittauksien vähentäminen

Mittaus voidaan vähentää toisesta mittauksesta.

1. Paina rataspainiketta (Kuva A 4) vähennyskuvakkeen näyttämiseksi näyttöikkunassa (Kuva C 3).
2. Suuntaa laser työkalun yläosasta (Kuva A 1) sitä seinää tai kohdetta kohti, jonka etäisyyden haluat mitata.
3. Mittaa etäisyys työkalusta seinään tai kohteeseen painamalla "Päällä"-painiketta (Kuva A 3).
4. Paina "Päällä"-painiketta tallentaaksesi ensimmäisen mittauksen yläriville.
5. Kohdista laser työkalun yläosasta seuraavaan seinään tai kohteeseen.
6. Paina "Päällä"-painiketta tallentaaksesi toisen mittauksen keskiriville.
7. Tarkista kahden mittauksen erotus näyttöikkunan alaosasta (Kuva C 3).
   HUOMAA: Jos toinen mittaus on ensimmäistä suurempi: IC 601 näkyy negatiiviselle numerolle. Vaihda mittauspisteitä niin, että ensimmäinen mittaus on toista suurempi.

Työkalun sammuttaminen

Työkalu voidaan sammuttaa seuraavilla tavoilla:

• Paina ja pidä alhaalla "Päällä"-painiketta (Kuva A 3) useita sekunteja (kunnes näyttöikkuna tyhjenee).
• Jos työkalua ei käytetä 180 sekuntiin, se sammu automaattisesti.

Rajoitettu takuu

Stanley tarjoaa tälle tuotteelle kahden (2) vuoden takuun, joka kattaa materiaali- ja valmistusvirheet. Tämä RAJOITETTU TAKUU ei koske tuotteita, joita on väärinkäytetty, käytetty virheellisesti, muokattu tai korjattu. Lisätietoa ja palautusohjeet saat soittamalla numeroon 800-262-2161. Ellei toisin mainita, Stanley korjaa veloituksetta vialliseksi todetut Stanley-tuotteet, mukaan lukien osat ja työvoimakustannukset, tai Stanleyn valinnan mukaan vaihtaa tällaiset työkalut tai palauttaa ostohinnan, josta vähennetään arvonvähennys vastineeksi virheellisestä työkalusta. TÄMÄ RAJOITETTU TAKUU SULKEE POIS KAIKKI SATUNNAISET TAI SEURAAMUKSELLISET VAHINGOT. Jotkin valtiot eivät salli satunnaisten tai seuraamuksellisten vahinkojen poissulkemista tai rajoittamista, joten nämä rajoitukset eivät välttämättä koske sinua. Tämä RAJOITETTU ELINIKÄINEN TAKUU antaa sinulle erityiset lailliset oikeudet, jotka voivat vaihdella maakohtaisesti. Takuun lisäksi STANLEY-laserit sisältävät seuraavat: 30 päivän Rahat takaisin -takuu. Jos et jostakin syystä ole täysin tyytyväinen STANLEYn laseriin, voit palauttaa sen 30 päivän kuluessa ostopäivästä ja saat tuotteesta täyden hyvityksen.

Ympäristön suojeleminen

Toimita tämä laite kierrätykseen. Tällä symbolilla merkittyjä tuotteita ja akkuja ei saa hävittää normaalin kotitalousjätteen mukana.

Tuotteissa ja akuissa on materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteessa www.2helpU.com.

Akut

• Hävitä paristot ympäristöystävällisellä tavalla.
• Tarkista ympäristöystävällinen paristojen hävitystapa paikalliselta viranomaiselta.

Virhekoodit

Jos INFO tulee näkyviin näyttöikkunaan virhekoodilla, suorita vastaava korjaustoimenpide.

Koodi Kuvaus Korjaustoimenpide
IC101 Vastaanotettu signaali liian korkea	Kohde heijastaa liikaa. Käytä kohdelevyä tai vaihda kohdepintaa.
IC201 Taustavalaistus liian voimakas	Himmennä taustavalaistusta kohdealueella.
IC302 Hyväksymätön lämpötila Anna laitteen lämmetä tai jäähtyä ja toista mittaus
IC303 Etäisyys ei mittausalueella tai signaali liian matala	Säädä aluetta, jos laite on mittausalueella, vaihda kohdepintaa
IC401 Paristovirta liian matala mittauksia varten	Lataa paristo uudelleen tai vaihda paristot, jos niitä ei voi ladata
IC505 Laitteistovirhe Kytke laite päälle	ja pois päältä useita kertoja. Jos virhe esiintyy edelleen, palauta laite huoltokeskukseen tai jakelijalle
IC601 Negatiivinen numero Mittaa piteri	mpi etäisyys ennen lyhyempää etäisyyttä positiivisen tuloksen saamiseksi
IC604 Virheellinen mittaus laskentaa varten	Mittaa etäisyydet uudelleen, hypotenuusan on oltava kolmion sivuja suurempi

FIN

Tekniset tiedot

Mittausalue 0,2 m - 20 m (7,9 in - 65 ft)
Mittaustarkkuus* ± 3 mm (± 1/8 in)*
Erotuskyky** 1 mm (1/16 in)**
Laserluokka Luokka 2 (IEC/EN60825-1: 2014)
Lasertyppi ≤ 1,0 mW arvossa 620-690 nm
Taustavalon automaattinen katkaisu 20 s jälkeen
Laser 120 s jälkeen
Laitteen automaattinen virrankatkaisu 180 s jälkeen
JatKuva mittaus Kyllä
Alue/tilavuus Kyllä
Pariston käyttöikä (2 x AAA) Jopa 3 000 mittausta
Mitat (K x S x L) 120 x 48,5 x 26 mm (4,72 x 1,91 x 1,02 in)
Paino (ilman paristoja) 3,21 oz (100 g)
Säilytyslämpötila -10 °C ~ + 60 °C (14 °F ~ 140 °F)
Käyttölämpötila 0 °C ~ +40 °C (32 °F ~ 104 °F)
*Mittaustarkkuus riippuu vallitsevista olosuhteista:Suotuisissa olosuhteissa (hyvä kohdepinta, vähäinen taustavalaistus sekä ympäristölämpötila) se on jopa 10 m (30'). Mittausvirhe voi olla ± 0,1 mm/m suurempi yli 10 m (30') etäisyyksillä.Epäedullisissa olosuhteissa (heikkolaatuinen kohdepinta, voimakas taustavalo, käyttölämpötilat lämpötila-alueen ylä- tai alapäässä) mittausalue voi laskea ja tarkkuus voi nousta ± 6 mm:iin alle 30' (10 m) ) etäisyydellä. Yli 10 m (30') etäisyyksillä mittausvirhe voi olla ± 0,25 mm/m suurempi.**Erotuskyky on pienin nähtävissä oleva mittaus. Arvo on tuumina 1/16". Yksikössä mm se on 1 mm.
