STHT77065 - Далекомер STANLEY - Безплатно ръководство за потребителя

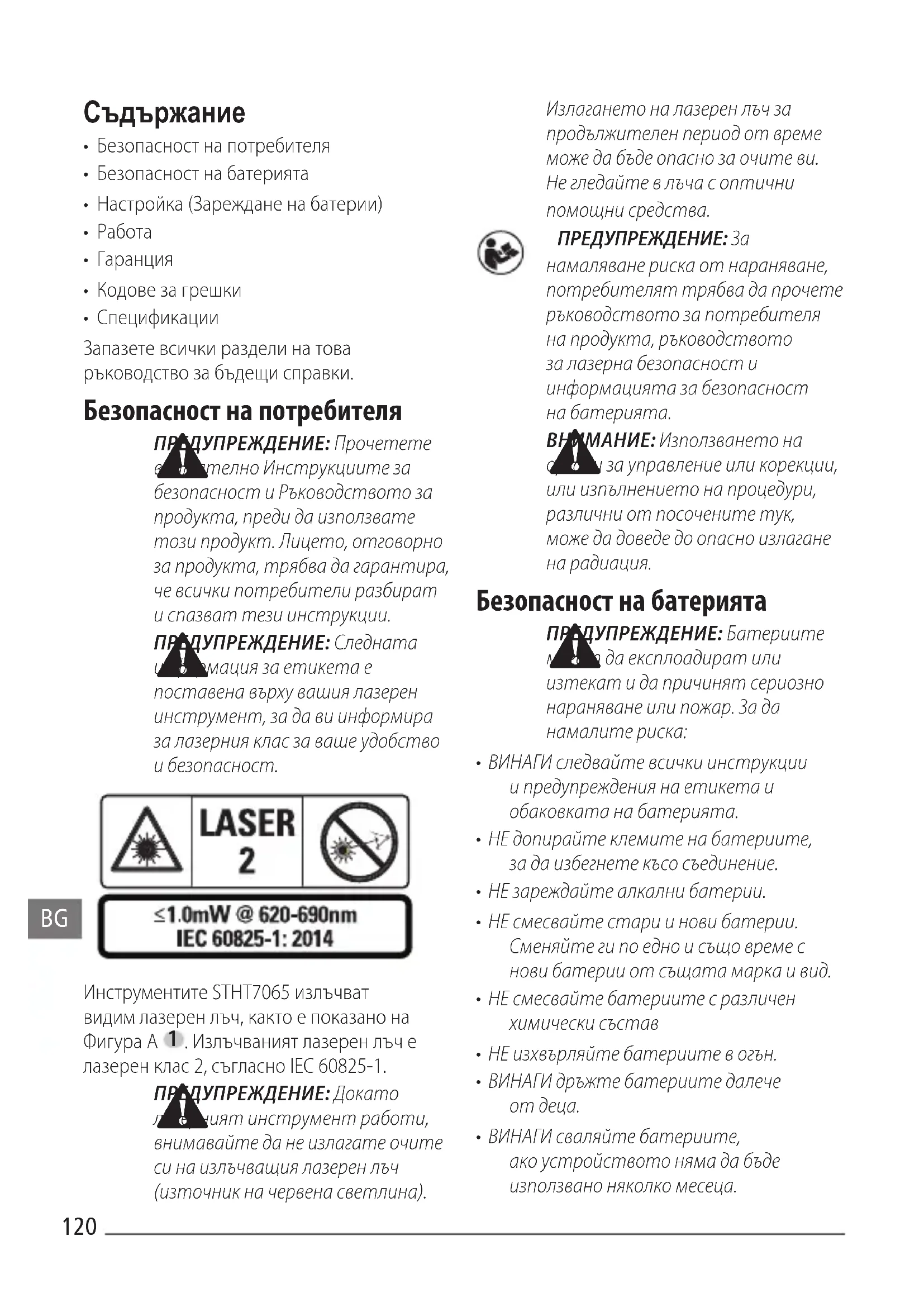

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ STHT77065 STANLEY

• Безопасност на потребителя
• Безопасност на батерията
• Настройка (Зареждане на батерии)
• Работа
• Гаранция
• Кодове за грешки
• Спецификации

Запазете всички раздели на това ръководство за бъдещи справки.

ПРЕДУПРЕЖДЕНИЕ: Прочетете евспително Инструкциите за безопасност и Ръководството за продукта, преди да използвате този продукт. Лицето, отговорно за продукта, трябва да гарантира, че всички потребители разбират и спазват тези инструкции.

ПРЕДУПРЕЖДЕНИЕ: Следната информация за етикета е поставена върху вашия лазерен инструмент, за да ви информира за лазерния клас за ваше удобство и безопасност.

LASER 2 ≤1.0mW @ 620-690nm IEC 60825-1: 2014

Инструментите STHT7065 излъчват видим лазерен лъч, както е показано на Фигура А 1. Излъчваният лазерен лъч е лазерен клас 2, съгласно IEC 60825-1.

ПРЕДУПРЕЖДЕНИЕ: Докато лесият инструмент работи, внимавайте да не излагате очите си на излъчващия лазерен лъч (източник на червена светлина).

Излагането на лазерен лъч за продължителен период от време може да бъде опасно за очите ви. Не гледайте в лъча с оптични помощни средства.

ПРЕДУПРЕЖДЕНИЕ: 3a

намаляване риска от нараняване, потребителям трябва да прочете ръководството за потребителя на продукта, ръководството за лазерна безопасност и информацията за безопасност на батерията.

ВНИМАНИЕ: Използването на срепи за управление или корекции, или изпълнението на процедури, различни от посочените тук, може да доведе до опасно излагане на радиация.

Безопасност на батерията

ПРЕДУПРЕЖДЕНИЕ: Батериите мага да експлоадират или изтекат и да причинят сериозно нараняване или пожар. За да намалите риска:

• ВИНАГИ следвайте всички инструкции и предупреждения на етикета и обаковката на батерията.
• HE допирайте клемите на батериите, за да избегнете късо съединение.
  • НЕ зареждайте alkalни батерии.
• НЕ смесвайте стари и нови батерии. Сменяйте ги по едно и също време с нови батерии от същата марка и вид.
  • НЕ смесвайте батериите с различен химически състав
  • НЕ изхвърляйте батериите в огън.
  • ВИНАГИ дръжте батериите далече от деца.
  • ВИНАГИ сваляйте батериите, ако устройството няма да бъде използвано няколко месеца.

- ЗАБЕЛЕЖКА: Уверете се, че се използват препоръчаните батерии. ЗАБЕЛЕЖКА: Уверете се, че батериите са поставени по правилния начин, с правилната полярност.

Настройка (Зареждане на батерии)

1. Намерете вратичката на акумулатора на гърба на инструмента (Фигура D 2).
2. С пръст натиснете вратата нагоре, за да отключите и извадете вратичката на батерията (Фигура Е 1 и 2).
3. Поставете две батерии AAA, като се уверите, че поставяте - и + краищата на всяка батерия, както е отбелязано в отделението за батерии (Фигура Е 3).
4. Плъзнете щифтовете в долната част на вратичката на батерията в прорезите в отделението за батерии.
5. Натиснете капачето на батерията надолу, докато щракне на място (Фигура Е 4).

Когато инструментът е ВКЛЮЧЕН, нивото на батерията се появява на дисплея (Фигура С 1).

НАСТРОЙТЕ LDM

Включете инструмента

Щракнете върху On (Фигура А 3), за да включите инструмента.

Промяна на референтното местоположение

Инструментът ще измерва разстоянието отдолу (Фигура F 1) или отгоре (Фигура F 2) на инструмента до стената или обекта.

1. Натиснете и задръжте бутона на зъбното колело (Фигура А 4) за 3 секунди. Иконата за референтно местоположение на измерването (Фигура С 5) ще мига на прозореца на дисплея.

2. Натиснете отново бутона на зъбното колело, за да промените референтното местоположение.

3. Натиснете бутона On (Фигура А 3), за да потвърдите референтното местоположение.

Промяна на мерната единица

След като бъде направено текущото измерване (устройството не е в режим на непрекъснато измерване), можете да промените мерната единица от десетични фута (6,21 фута) на дробни фута (6'02 "9/16), дробни фута в метри (1,894 м), метри в инчове (74 9/16 инча) или инчове в десетични фути.

- За да смените мерната единица, задръжте бутона на зъбното колело (Фигура А 4) за три секунди, за да влезете в менюто на мерните единици. Натиснете бутона за включване, за да потвърдите референтното си местоположение. След като бъде потвърдено, ще се покаже текущата мерна единица, натиснете предавката, за да смените мерните единици и бутона за включване, за да потвърдите.

РАБОТА

Измерване на разстояние до стена или обект

1. Насочете лазера (Фигура А 1) към стената или обект, чието разстояние трябва да измерите (Фигура F).

2. Натиснете бутона On (Фигура А 3), за да измерите разстоянието от инструмента до стената или предмета. Вижте Настройка LDM, за да промените референтното местоположение и/или мерната единица.

3. В долната част на прозореца на дисплея (Фигура (А 2), вижте текущото измерване (Фигура С 3), което ще продължи да се променя, докато премествате инструмента.

За да запишете измерването, щракнете върху Вкл. За да запишете друго измерване, щракнете отново върху Вкл. След това повторете стъпки 1-3.

Измервателна площ

1. Натиснете веднъж бутона на зъбното колело (Фигура А 4), за да покажете иконата за зона (Фигура В 1) на прозореца на дисплея (Фигура А 2).

Измерете дължината.

1. Позиционирайте инструмента в единия край на целта и насочете лазерната точка по дължината. (Фигура G 1 показва къде да се позиционира инструментът, ако се измерва от горната част на инструмента.)
2. Натиснете ВКЛ., за да покажете измерването на дължината на първия ред на прозореца на дисплея.

Измерете ширината.

1. Насочете горната част на инструмента към едната страна на целта (стена, под или предмет).
2. Поставете инструмента в единия край на целта и насочете лазерната точка по цялата ширина. (Фигура G 2 показва къде да разположите инструмента, ако измервате от горната част на инструмента.)
3. Натиснете ВКЛ., за да покажете измерването на ширината в горната част на прозореца на дисплея.

Вижте измерването на площ в долната част на прозореца на дисплея (Фигура (С 3).

Измерваш обем

Можете да измерите обема на стая или предмет.

1. Натиснете три пъти бутона на зъбното колело (Фигура А 4), за да покажете иконата за сила на звука на прозореца на дисплея (Фигура С 3).

Измерете ширината.

1. Насочете горната част на инструмента към едната страна на целта (стая или обект).
2. Поставете инструмента в единия край на целта и насочете лазерната точка по цялата ширина. (Фигура Н 1) показва къде да разположите инструмента, ако измервате от горната част на инструмента.)
3. Натиснете, за да покажете измерването на ширината в горната част на прозореца на дисплея.

Измерете дължината.

1. Позиционирайте инструмента в единия край на целта и насочете лазерната точка по дължината. (Фигура Н 2) показва къде да разположите инструмента, ако измервате от горната част на инструмента.)
2. Натиснете ВКЛ., за да покажете измерването на дължината на втория ред на прозореца на дисплея.

Измерете височината.

1. Поставете инструмента в единия край на целта и насочете лазерната точка през височината. (Фигура Н 3 показва къде да разположите инструмента, ако измервате от дъното на инструмента).
2. Натиснете ВКЛ., за да покажете измерването на височината на третия ред на прозореца на дисплея.

Вижте измерването на силата на звука в долната част на прозореца на дисплея (Фигура С 3).

Добавяне на измервания

Можете да добавите две измервания, за да получите общо измерване на двете разстояния.

1. Натиснете бутона на зъбното колело (Фигура А 4), за да се покаже иконата за добавяне на прозореца на дисплея (Фигура С 4)
2. Натиснете бутона On (Фигура А 3), за да измерите разстоянието от инструмента до стената или предмета.
3. Натиснете бутона On, за да запишете първото измерване в горния ред.
4. Насочете лазера (Фигура А 1) към следващата стена или обект.
5. Натиснете бутона On, за да запишете второто измерване на средния ред.
6. Вижте общата сума на двете измервания в долната част на прозореца на дисплея (Фигура С 3).

Изваждане на измерванията

Можете да извадите едно измерване от друго.

1. Натиснете бутона на зъбното колело (Фигура А 4), за да покажете иконата за изваждане на прозореца на дисплея (Фигура С 3).
2. Насочете лазера в горната част на инструменталния лазер (Фигура А 1) към стената или обекта, чието разстояние трябва да измерите.
3. Натиснете бутона On (Фигура А 3), за да измерите разстоянието от инструмента до стената или предмета.
4. Натиснете бутона On, за да запишете първото измерване в горния ред.
5. Насочете лазера в горната част на инструмента към следващата стена или предмет.

6. Натиснете бутона On, за да запишете второто измерване на средния ред.

7. Вижте разликата в двете измервания в долната част на прозореца на дисплея (Фигура С 3).

ЗАБЕЛЕЖКА: Ако Второто измерване е по-голямо от първото: IC 601 ще се покаже за отрицателно число. Моля, превключете точките на измерване, така че първото измерване да е по-голямо от второто.

Изключване на инструмента

Инструментът може да бъде изключен по един от следните начини:

• Натиснете и задръжте бутона за включване (Фигура А 3) за няколко секунди (докато прозорецът на дисплея се изчисти).
• Ако не използвате инструмента за 180 секунди, той автоматично ще се изключи.

Ограничена гаранция

Stanley гарантира този продукт за период от (2) години срещу недостатъци в материала и изработката. Тази ОГРАНИЧЕНА ГАРАНЦИЯ не обхваща продукти, които се използват неправилно, злоупотребява се с тях, са променени или ремонтирани. Моля, обадете се на 800-262-2161 за повече информация или инструкции за връщане. Освен ако не е посочено друго, Stanley ще ремонтира безплатно всеки продукт на Stanley, за който е установено, че е дефектен, включително части и разходи за труд, или по избор на Stanley, ще замени такива инструменти или ще възстанови покупната цена, намалена със сумата за амортизация, в замяна с дефектният инструмент. НАСТОЯЩАТА ОГРАНИЧЕНА ГАРАНЦИЯ ИЗКЛЮЧВА ВСИЧКИ СЛУЧАЙНИ ИЛИ ПОСЛЕДОВАТЕЛНИ ЩЕТИ. Някои държави не позволяват изключването или ограничаването на случайни или последващи щети, така че тези ограничения може да не се отнасят за вас. Тази ОГРАНИЧЕНА ДОЖИВОТНА ГАРАНЦИЯ Ви дава конкретни законови права, които могат да варират в различните щати. В допълнение към гаранцията, лазерите на STANLEY се покриват от: 30-дневна гаранция за връщане на парите. Ако не сте напълно доволни от работата на вашия STANLEY лазер по някаква причина, можете да го върнете в рамките на 30 дни

BG

от датата на покупката с разписка за пълно възстановяване.

Защита на околната среда

Отделно събиране. Продуктите и батериите, маркирани с този символ, не трябва да се изхвърлят с обикновените битови отпадъци.

Продуктите и батериите съдържат материали, които могат да бъдат възстановени или рециклирани, намалявайки търсенето на суровини. Моля, рециклирайте електрически продукти и батерии в съответствие с местните разпоредби. Допълнителна информация можете да намерите на www.2helpU.com.

Батерии

• Когато изхвърляте батерии, мислете за защита на околната среда.
• Проверете при местните власти за безопасен за околната среда начин за изхвърляне на батерии.

Кодове за грешки

Ако на прозореца на екрана се появи INFO с кодов номер, извършете съответното Поправително действие.

Код Описание Коригиращи действия
IC101	Голученият сигнал е твърде висок	Целта е твърде отразяваща. Използвайте табелата на целта или сменете нейната повърхност.
IC201	Твърде светъл фон Намалете	фоновата светлина върху целевата зона.
IC302	Температура извън обхвата	Оставете устройството да се затопли или охлади и повторете измерването
IC303	Разстоянието не е в обхвата или сигналът е твърде нисък	Регулирайте обхвата, ако сте в обхвата, променете целевата повърхност
IC401	Батерията е твърде слаба за измервания	Презаредете батерията или сменете батериите, ако не се презарежда
IC505	Хардуерна грешка Включете/изключете устройството няколко пъти. Ако все пак възникне грешка, върнете устройството в сервизния център или на дистрибутора
IC601	Стрицателно число Измерете по-голямо разстояние преди по-кратко разстояние за положителен резултат
IC604	Невалидно измерване за изчисление	Измерете отново разстоянията, хипотенузата трябва да е по-голяма от страните на триъгълника

BG

Спецификации

Обхват 0,2 м до 20 м (7,9 инча до 65 фута)
Точност на измерване* ± 3 мм (± 1/8 инча)*
Резолюция** 1 мм (1/16 инча)**
Лазерен клас Клас 2 (IEC/EN60825-1: 2014)
Тип лазер ≤ 1,0 mW @ 620-690 nm
Автоматично изключване на подсветка След	20 сек.
Лазер След 120 сек.
Автоматично изключване на модула След 180 сек.
Непрекъснато измерване Да
Площ/обем Да
Живот на батерията (2 x AAA) До 3000 измервания
Размери (В x Д x Ш) 120 x 48,5 x 26 мм (4,72 x 1,91 x 1,02 инча)
Тегло (с батериите) 100g (3,21 oz)
Диапазон на температурата на съхранение	-10 °C ~ +60 °C (14 °F ~ 140 °F)
Диапазон на работната температура 0 °C ~ +40 °C (32 °F ~ 104 °F)

*Точността на измерване зависи от текущите условия:

- При благоприятни условия (добра целева повърхност, ниска осветеност на фона и стайна температура), до 30' (10 м). Грешката при измерване може да се увеличи с ± 0,1 мм/м за разстояния над 30' (10 м)

- При неблагоприятни условия (лоша прицелна повърхност, висока осветеност на фона, работни температури в горния или долния край на температурния диапазон) обхватът на измерване може да бъде намален и точността може да се увеличи до ± 3 мм за разстояния под 30' (10 м). Отвъд 30' (10 м) грешката на измерване може да се увеличи с ± 0,25 мм/м.

**Разделителната способност е най-доброто измерване, което можете да видите. В инчове това е 1/16". В мм, това е 1 мм.
