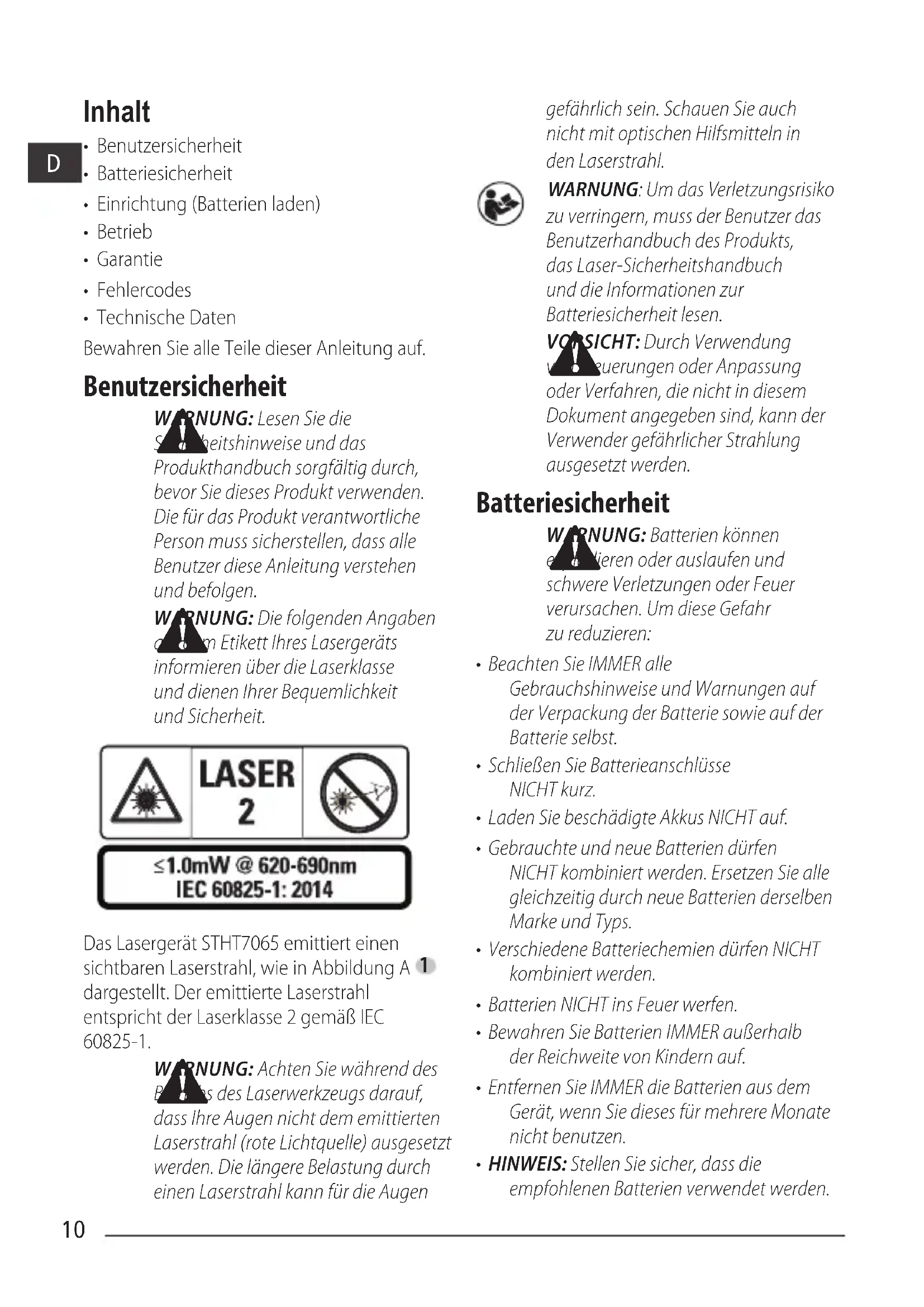

Notice STANLEY STHT77065 - page 10
Handbuch-Assistent
Unterstützt von ChatGPT
Warten auf Ihre Nachricht
Produktinformationen

Marke : STANLEY

Modell : STHT77065

Kategorie : Entfernungsmesser

Laden Sie die Anleitung für Ihr Entfernungsmesser kostenlos im PDF-Format! Finden Sie Ihr Handbuch STHT77065 - STANLEY und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. STHT77065 von der Marke STANLEY.

BEDIENUNGSANLEITUNG STHT77065 STANLEY

  • Benutzersicherheit• Batteriesicherheit• Einrichtung (Batterien laden)• Betrieb• Garantie• Fehlercodes• Technische DatenBewahren Sie alle Teile dieser Anleitungauf. Benutzersicherheit

WARNUNG: Lesen Sie die Sicherheitshinweise und das Produkthandbuch sorgfältig durch, bevor Sie dieses Produkt verwenden. Die für das Produkt verantwortliche Person muss sicherstellen, dass alle Benutzer diese Anleitung verstehen undbefolgen. WARNUNG: Die folgenden Angaben auf dem Etikett Ihres Lasergeräts informieren über die Laserklasse und dienen Ihrer Bequemlichkeit undSicherheit.

USA CANADA/LAG EU/GEMUSA

Das Lasergerät STHT7065 emittiert einen sichtbaren Laserstrahl, wie in AbbildungA

dargestellt. Der emittierte Laserstrahl entspricht der Laserklasse 2gemäß IEC 60825-1. WARNUNG: Achten Sie während des Betriebs des Laserwerkzeugs darauf, dass Ihre Augen nicht dem emittierten Laserstrahl (rote Lichtquelle) ausgesetzt werden. Die längere Belastung durch einen Laserstrahl kann für die Augen gefährlich sein. Schauen Sie auch nicht mit optischen Hilfsmitteln in denLaserstrahl. WARNUNG: Um das Verletzungsrisiko zu verringern, muss der Benutzer das Benutzerhandbuch des Produkts, das Laser‑Sicherheitshandbuch und die Informationen zur Batteriesicherheitlesen. VORSICHT: Durch Verwendung von Steuerungen oder Anpassung oder Verfahren, die nicht in diesem Dokument angegeben sind, kann der Verwender gefährlicher Strahlung ausgesetztwerden. Batteriesicherheit

WARNUNG: Batterien können explodieren oder auslaufen und schwere Verletzungen oder Feuer verursachen. Um diese Gefahr zureduzieren:• Beachten Sie IMMER alle Gebrauchshinweise und Warnungen auf der Verpackung der Batterie sowie auf der Batterie selbst. • Schließen Sie Batterieanschlüsse NICHTkurz. • Laden Sie beschädigte Akkus NICHTauf.• Gebrauchte und neue Batterien dürfen NICHT kombiniert werden. Ersetzen Sie alle gleichzeitig durch neue Batterien derselben Marke undTyps.• Verschiedene Batteriechemien dürfen NICHT kombiniertwerden.• Batterien NICHT ins Feuerwerfen.• Bewahren Sie Batterien IMMER außerhalb der Reichweite von Kindernauf.• Entfernen Sie IMMER die Batterien aus dem Gerät, wenn Sie dieses für mehrere Monate nichtbenutzen.• HINWEIS: Stellen Sie sicher, dass die empfohlenen Batterien verwendetwerden.

  • DIST‑BUTTON ZU ON‑BUTTON MACHEN HINWEIS: Achten Sie darauf, dass die Batterien richtig und mit der richtigen Polarität eingelegt werden. Einrichtung (Batterienladen)

1. Suchen Sie die Batteriefachabdeckung

hinten am Gerät (AbbildungD

2. Ziehen Sie die Abdeckung mit dem Finger

nach oben, um sie zu entriegeln und zu entfernen (AbbildungE

3. Legen Sie zwei AAA-Batterien ein und

achten Sie darauf, dass die Minus- und Pluspole (- und +) jeder Batterie wie im Batteriefach angegeben positioniert sind (AbbildungE

4. Schieben Sie die Stifte an der Unterseite

der Batteriefachabdeckung in die Aussparungen imBatteriefach.

5. Drücken Sie die Batteriefachabdeckung

nach unten, bis sie einrastet (AbbildungE

Wenn das Gerät eingeschaltet ist, erscheint der Batteriestand im Anzeigefenster (AbbildungC

EINRICHTUNG LDM Einschalten des Werkzeugs Drücken Sie die Einschalttaste (AbbildungA

), um das Werkzeugeinzuschalten. Ändern der Bezugsposition Das Werkzeug misst den Abstand von der Unterseite (AbbildungF

) oder Oberseite (AbbildungF

) des Werkzeugs zur Wand oder zumObjekt.

1. Halten Sie die Zahnradtaste

) für 3Sekunden gedrückt. Das Symbol für die Messbezugsposition (AbbildungC

blinkt im Anzeigefenster.

2. Drücken Sie die Zahnradtaste erneut, um

die Bezugsposition zuändern.

3. Drücken Sie die Einschalttaste

), um die Bezugsposition zubestätigen. Ändern der Maßeinheit Sobald die aktuelle Messung erfolgt ist (das Gerät befindet sich nicht im Modus „Kontinuierliches Messen“), können Sie die Maßeinheit von Dezimalfuß (6,21 ft) zu Bruchzoll (6'02"9/16), von Bruchfuß zu Meter (1,894 m), von Meter zu Zoll (74 9/16 in) oder von Zoll zu Dezimalfußändern.

  • Zum Ändern der Maßeinheit halten Sie die Zahnradtaste (AbbildungA

drei Sekunden lang gedrückt, um das Einheitenmenü aufzurufen. Drücken Sie die Einschalttaste, um Ihre Bezugsposition zu bestätigen. Nach der Bestätigung wird die aktuelle Maßeinheit angezeigt, drücken Sie auf das Zahnrad, um die Einheit zu ändern, und zur Bestätigung auf dieEinschalttaste. BETRIEB Abstand zu einer Wand oder einem Objektmessen

1. Richten Sie den Laser (AbbildungA

auf die Wand oder das Objekt, deren bzw. dessen Abstand Sie messen wollen (AbbildungF).

2. Drücken Sie die Einschalttaste

), um den Abstand zwischen dem Werkzeug und der Wand oder dem Objekt zu messen. Siehe „Einrichtung LDM“, um die Bezugsposition und/oder die Maßeinheit zuändern.

3. Am unteren Rand des Anzeigefensters

) sehen Sie den aktuellen Messwert (AbbildungC

der sich ständig ändert, wenn Sie das Werkzeugbewegen.D

Um die Messung aufzuzeichnen, drücken Sie die Einschalttaste. Um eine weitere Messung aufzuzeichnen, drücken Sie die Einschalttaste erneut. Wiederholen Sie dann die Schritte 1-3. Messen von Flächen Sie können die Fläche von Wänden, Böden oder Objektenmessen.

1. Drücken Sie die Zahnradtaste

) einmal, um das Bereichssymbol (AbbildungB

) im Anzeigefenster (AbbildungA

)anzuzeigen. Messen Sie dieLänge.

1. Positionieren Sie das Werkzeug an

einem Ende des Ziels und richten Sie den Laserpunkt über die Länge. (AbbildungG

zeigt, wo Sie das Werkzeug positionieren müssen, wenn Sie von der Oberseite des Werkzeugs aus messen.)

2. Drücken Sie die Einschalttaste, um die

gemessene Länge in der ersten Zeile des Anzeigefenstersanzuzeigen. Messen Sie dieBreite.

1. Richten Sie das Oberteil des Werkzeugs

auf eine Seite des Ziels (Wand, Boden oderObjekt).

2. Positionieren Sie das Werkzeug an

einem Ende des Ziels und richten Sie den Laserpunkt über die Breite. (AbbildungG

zeigt, wo Sie das Werkzeug positionieren müssen, wenn Sie von der Oberseite des Werkzeugs aus messen.)

3. Drücken Sie die Einschalttaste, um

die gemessene Breite oben im Anzeigefensteranzuzeigen. Die gemessene Fläche sehen Sie dann am unteren Rand des Anzeigefensters (AbbildungC

Messen von Volumen Sie können das Volumen eines Raums oder Objektsmessen.

1. Drücken Sie die Zahnradtaste

) dreimal, um das Additionssymbol im Anzeigefenster (AbbildungC

)anzuzeigen. Messen Sie dieBreite.

1. Richten Sie das Oberteil des Werkzeugs

auf eine Seite des Ziels (Raum oderObjekt).

2. Positionieren Sie das Werkzeug an

einem Ende des Ziels und richten Sie den Laserpunkt über die Breite. (AbbildungH

zeigt, wo Sie das Werkzeug positionieren müssen, wenn Sie von der Oberseite des Werkzeugs aus messen.)

3. Drücken Sie die Einschalttaste, um

die gemessene Breite oben im Anzeigefensteranzuzeigen. Messen Sie dieLänge.

1. Positionieren Sie das Werkzeug an

einem Ende des Ziels und richten Sie den Laserpunkt über die Länge. (AbbildungH

zeigt, wo Sie das Werkzeug positionieren müssen, wenn Sie von der Oberseite des Werkzeugs aus messen.)

2. Drücken Sie die Einschalttaste, um die

gemessene Länge in der zweiten Zeile des Anzeigefenstersanzuzeigen. Messen Sie dieHöhe.

1. Positionieren Sie das Werkzeug an

einem Ende des Ziels und richten Sie den Laserpunkt über die Höhe. (AbbildungH

zeigt, wo Sie das Werkzeug positionieren müssen, wenn Sie von der Unterseite des Werkzeugs ausmessen.)13

2. Drücken Sie die Einschalttaste, um die

gemessene Höhe in der dritten Zeile des Anzeigefenstersanzuzeigen. Das gemessene Volumen sehen Sie dann am unteren Rand des Anzeigefensters (AbbildungC

Messungen addieren Sie können zwei Messungen addieren, um eine Gesamtmessung von zwei Abständen zuerhalten.

1. Drücken Sie die Zahnradtaste

), um das Additionssymbol im Anzeigefenster (AbbildungC

2. Drücken Sie die Einschalttaste

), um den Abstand zwischen dem Werkzeug und der Wand oder dem Objekt zumessen.

3. Drücken Sie die Einschalttaste, um

die erste Messung in der oberen Zeileaufzuzeichnen.

4. Richten Sie den Laser (AbbildungA

auf die nächste Wand oder das nächsteObjekt.

5. Drücken Sie die Einschalttaste, um

die zweite Messung in der mittleren Zeileaufzuzeichnen.

6. Die Summe der beiden Messungen

sehen Sie dann am unteren Rand des Anzeigefensters (AbbildungC

Messwerte subtrahieren Sie können eine Messung von einer anderensubtrahieren.

1. Drücken Sie die Zahnradtaste

), um das Subtraktionssymbol im Anzeigefenster (AbbildungC

2. Richten Sie den Laser an der Oberseite

des Werkzeugs (AbbildungA

) auf die Wand oder das Objekt, deren bzw. dessen Abstand Sie messenwollen.

3. Drücken Sie die Einschalttaste

), um den Abstand zwischen dem Werkzeug und der Wand oder dem Objekt zumessen.

4. Drücken Sie die Einschalttaste, um

die erste Messung in der oberen Zeileaufzuzeichnen.

5. Richten Sie den Laser an der Oberseite des

Werkzeugs auf die nächste Wand oder das nächsteObjekt.

6. Drücken Sie die Einschalttaste, um

die zweite Messung in der mittleren Zeileaufzuzeichnen.

7. Die Differenz der beiden Messungen

sehen Sie dann am unteren Rand des Anzeigefensters (AbbildungC

HINWEIS: Wenn der zweite Messwert größer ist als der erste: Für einen negativen Wert wird IC 601angezeigt. Vertauschen Sie dann die Messwerte so, dass der erste größer ist als derzweite. Ausschalten des Werkzeugs Das Werkzeug kann auf eine der folgenden Arten ausgeschaltet werden:

  • Halten Sie die Einschalttaste (AbbildungA

) einige Sekunden lang gedrückt (bis das Anzeigefensterausgeht).

  • Wenn Sie das Gerät 180Sekunden lang nicht verwenden, schaltet es sich automatischaus.D

Eingeschränkte Garantie Stanley gibt für dieses Produkt eine Garantie von (2) Jahren gegen Material- und Verarbeitungsmängel. Diese EINGESCHRÄNKTE GARANTIE gilt nicht für Produkte, die unsachgemäß verwendet, missbraucht, verändert oder repariert wurden. Bitte rufen Sie 800-262-2161 an, um weitere Informationen oder Hinweise zur Rückgabe zu erhalten. Sofern nicht anders angegeben, repariert Stanley jedes Stanley-Produkt, das als defekt befunden wird, kostenlos, einschließlich der Kosten für Teile und Arbeit, oder Stanley ersetzt solche Werkzeuge nach eigenem Ermessen oder erstattet den Kaufpreis, abzüglich des Betrags für die Wertminderung, und im Austausch gegen das defekte Werkzeug.

DIESE EINGESCHRÄNKTE GARANTIE SCHLIESST

ALLE NEBEN- ODER FOLGESCHÄDEN AUS. In einigen Staaten ist der Ausschluss oder die Einschränkung von Neben- oder Folgeschäden nicht zulässig, so dass diese Einschränkungen möglicherweise nicht auf Sie zutreffen. Diese

EINGESCHRÄNKTE LEBENSLANGE GARANTIE

gibt Ihnen bestimmte gesetzliche Rechte, die von Staat zu Staat variieren können. Zusätzlich zur Garantie gilt für STANLEY-Laser eine Abdeckung durch unsere: 30-tägige Geld-zurück-Garantie. Wenn Sie mit der Leistung Ihres STANLEY-Lasers aus irgendeinem Grund nicht zufrieden sind, können Sie das Gerät innerhalb von 30Tagen ab Kaufdatum gegen Vorlage der Quittung zurückgeben und erhalten den vollen Kaufpreiserstattet. Umweltschutz

Abfalltrennung. Produkte und Akkus mit diesem Symbol dürfen nicht mit dem normalen Hausmüll entsorgtwerden. Produkte und Akkus enthalten Materialien, die zurückgewonnen oder recycelt werden können und die Nachfrage nach Rohstoffen reduzieren. Bitte recyceln Sie Elektroprodukte und Akkus gemäß den lokalen Bestimmungen. Weitere Informationen finden Sie auf www.2helpU.com. Akkus

  • Denken Sie bei der Entsorgung von Batterien an denUmweltschutz.
  • Wenden Sie sich zwecks einer umweltfreundlichen Entsorgung an die lokalen Behörden.15

Fehlercodes Wenn im Anzeigefenster INFO zusammen mit einer Code-Nummer erscheint, führen Sie die entsprechende Korrekturmaßnahme durch. Code Beschreibung Abhilfemaßnahme IC101 Empfangenes Signal zu hoch Ziel reektiert zu stark. Zieltafel verwenden oder Zieloberäche ändern. IC201 Zu viel Hintergrundlicht Hintergrundlicht auf dem Zielbereich reduzieren. IC302 Temperatur ist außerhalb des zulässigen Bereichs Gerät aufwärmen oder abkühlen lassen und Messung wiederholen IC303 Entfernung ist außerhalb des zulässigen Bereichs oder Signal zu schwach Bereich anpassen; falls der Bereich zulässig ist, Zieläche ändern IC401 Batterie zu schwach für Messungen Akku auaden oder Batterien austauschen, wenn sie nicht wiederauadbar sind IC505 Hardware-Fehler Schalten Sie das Gerät mehrmals ein/aus. Wenn der Fehler weiterhin auftritt, senden Sie das Gerät an den Kundendienst oder den Händler IC601 Negative Zahl Längeren Abstand vor dem kürzeren Abstand messen, um ein positives Ergebnis zu erhalten IC604 Ungültige Messung für die Berechnung Abstände erneut messen, Hypotenuse muss größer sein als die Seiten des DreiecksD

Technische Daten Bereich 0,2 m bis 20 m Messgenauigkeit* ± 3 mm* Auösung** 1 mm** Laserklasse Klasse 2 (IEC/EN60825-1: 2014) Lasertyp ≤ 1,0 mW @ 620-690 nm Automatische Abschaltung der Hintergrundbeleuchtung Nach 20s Laser Nach 120s Automatische Abschaltung des Geräts Nach 180s Kontinuierliches Messen Ja Fläche/Volumen Ja Lebensdauer der Batterie (2 x AAA) Bis zu 3000 Messungen Abmessungen (H x T x B) 120 x 48,5 x 26 mm Gewicht (mit Batterien) 100 g (3,21 oz) Lagertemperaturbereich -10 °C bis +60 °C Betriebstemperaturbereich 0 °C bis +40 °C *Die Messgenauigkeit hängt von den herrschenden Bedingungen ab:

  • Bei günstigen Bedingungen (gute Zieläche, geringe Hintergrundbeleuchtung sowie guter Raumtemperatur) liegt sie bei bis zu 10 m. Der Messfehler kann bei Entfernungen über 30’ (10 m) um ±0,1 mm/m zunehmen
  • Bei ungünstigen Bedingungen (schlechte Messobjektoberäche, starke Hintergrundbeleuchtung, Betriebstemperaturen am oberen oder unteren Ende des Temperaturbereichs) kann sich der Messbereich verringern und die Genauigkeit für Entfernungen unter 10 m auf ±6 mm erhöhen. Jenseits von 30' (10 m) kann sich der Messfehler um ±0,25 mm/m erhöhen. **Auösung ist die feinste Messung, die Sie erkennen können. In Zoll ist das 1/16". In mm ist das 1 mm.17
