STHT77065 - Télémètre STANLEY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Télémètre laser
Plage de mesure	0,05 à 30 mètres
Précision	± 2 mm
Fonctions	Mesure de distance, calcul de surface, calcul de volume, fonction Pythagore
Affichage	Écran LCD rétroéclairé
Alimentation	Pile 1 x 9V
Dimensions	11,5 x 5,5 x 3,5 cm
Poids	200 g
Utilisation	Idéal pour les travaux de bricolage, la construction et la décoration intérieure
Maintenance	Nettoyer régulièrement l'objectif et remplacer la pile lorsque l'affichage devient faible
Sécurité	Ne pas diriger le faisceau laser vers les yeux
Garantie	2 ans

FOIRE AUX QUESTIONS - STHT77065 STANLEY

Comment allumer le télémètre STANLEY STHT77065 ?

Appuyez sur le bouton d'alimentation situé sur le dessus de l'appareil. Le télémètre s'allumera et affichera la dernière mesure prise.

Comment changer les unités de mesure sur le STANLEY STHT77065 ?

Pour changer les unités de mesure, appuyez sur le bouton 'Unités' jusqu'à ce que l'unité souhaitée (mètres ou pieds) soit affichée sur l'écran.

Que faire si le télémètre ne s'allume pas ?

Vérifiez que les piles sont correctement installées et qu'elles ne sont pas déchargées. Remplacez les piles si nécessaire.

Comment effectuer une mesure avec le STANLEY STHT77065 ?

Pointez le télémètre vers l'objet que vous souhaitez mesurer, appuyez sur le bouton de mesure, et lisez la valeur affichée sur l'écran.

Le télémètre affiche une erreur, que faire ?

Si une erreur apparaît, éteignez l'appareil puis rallumez-le. Si le problème persiste, consultez le manuel d'utilisation ou contactez le service client.

Comment nettoyer le télémètre STANLEY STHT77065 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques ou abrasifs qui pourraient endommager l'écran.

Puis-je utiliser le STANLEY STHT77065 en extérieur ?

Oui, le télémètre est conçu pour être utilisé en extérieur, mais évitez les conditions de forte pluie ou d'humidité excessive.

Comment calibrer le télémètre STANLEY STHT77065 ?

Pour calibrer votre télémètre, référez-vous au manuel d'utilisation pour suivre les étapes spécifiques de calibration.

MODE D'EMPLOI STHT77065 STANLEY

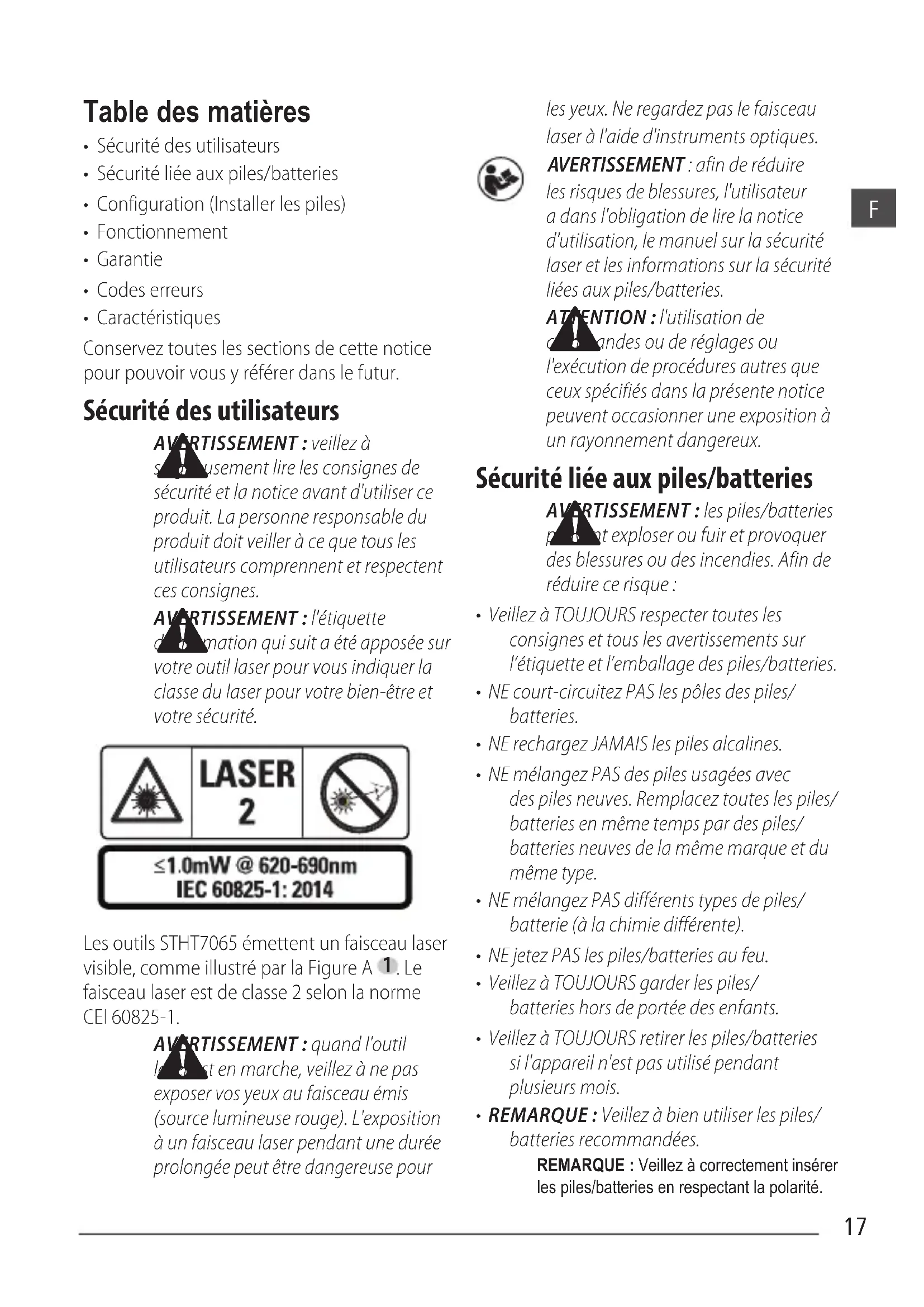

• Sécurité des utilisateurs
• Sécurité liée aux piles/batteries
• Configuration (Installer les piles)
• Fonctionnement
• Garantie
• Codes erreurs
• Caractéristiques

Conservez toutes les sections de cette notice pour pouvoir vous y référer dans le futur.

Sécurité des utilisateurs

AVERTISSEMENT : veillez à s'ouusement lire les consignes de sécurité et la notice avant d'utiliser ce produit. La personne responsable du produit doit veiller à ce que tous les utilisateurs comprennent et respectent ces consignes.

AVERTISSEMENT : l'étiquette d'ommation qui suit a été apposée sur votre outil laser pour vous indiquer la classe du laser pour votre bien-être et votre sécurité.

LASER 2 ≤1.0mW @ 620-690nm IEC 60825-1: 2014

Les outils STHT7065 émettent un faisceau laser visible, comme illustré par la Figure A 1. Le faisceau laser est de classe 2 selon la norme CEI 60825-1.

AVERTISSEMENT : quand l'outil le est en marche, veillez à ne pas exposer vos yeux au faisceau émis (source lumineuse rouge). L'exposition à un faisceau laser pendant une durée prolongée peut être dangereuse pour

les yeux. Ne regardez pas le faisceau laser à l'aide d'instruments optiques.

AVERTISSEMENT : afin de réduire les risques de blessures, l'utilisateur a dans l'obligation de lire la notice d'utilisation, le manuel sur la sécurité laser et les informations sur la sécurité liées aux piles/batteries.

ATTENTION : l'utilisation de grandes ou de réglages ou l'exécution de procédures autres que ceux spécifiés dans la présente notice peuvent occasionner une exposition à un rayonnement dangereux.

Sécurité liée aux piles/batteries

AVERTISSEMENT : les piles/batteries pour d'ont exploser ou fuir et provoquer des blessures ou des incendies. Afin de réduire ce risque :

• Veillez à TOUJOURS respecter toutes les consignes et tous les avertissements sur l'étiquette et l'emballage des piles/batteries.
• NE court-circuitez PAS les pôles des piles/batteries.
• NE rechargez JAMAIS les piles alcalines.
• NE mélangez PAS des piles usagées avec des piles neuves. Remplacez toutes les piles/batteries en même temps par des piles/batteries neuves de la même marque et du même type.
• NE mélangez PAS différents types de piles/batterie (à la chimie différente).
• NE jetez PAS les piles/batteries au feu.
• Veillez à TOUJOURS garder les piles/batteries hors de portée des enfants.
• Veillez à TOUJOURS retirer les piles/batteries si l'appareil n'est pas utilisé pendant plusieurs mois.
• REMARQUE : Veillez à bien utiliser les piles/batteries recommandées.

REMARQUE : Veillez à correctement insérer les piles/batteries en respectant la polarité.

Configuration (Installer les piles)

1. Repérez la porte du compartiment à piles à l'arrière de l'outil (Figure D 2).
2. Soulevez la porte avec votre doigt pour la déverrouiller et retirez le cache du compartiment à piles (Figure E 1 et 2).
3. Insérez deux piles AAA, en veillant à respecter la position du - et du + de chaque pile, comme indiqué dans le fond u compartiment à piles (Figure E 3).
4. Glissez les ergots au bas du cache dans les encoches du compartiment à piles.
5. Abaissez le cache du compartiment jusqu'à ce qu'il s'enclenche en place (Figure E 4).

Lorsque l'outil est allumé, le niveau de puissance des piles apparaît dans la fenêtre d'affichage (Figure C 1).

CONFIGURATION LDM

Mettre l'outil en marche

Appuyez sur le bouton "On" (Figure A 3) pour allumer l'outil.

Modifier l'emplacement de référence

L'outil mesure la distance depuis le bas (Figure F 1) ou le haut (Figure F 2) de l'outil jusqu'au mur ou à l'objet.

1. Maintenez enfoncé le bouton Engrenage (Figure A 4) pendant 3 secondes. L'icône de l'emplacement de référence pour les prises de mesures (Figure C 5) clignote sur la fenêtre d'affichage.
2. Appuyez à nouveau sur le bouton Engrenage pour modifier l'emplacement de référence.
3. Appuyez sur le bouton "On" (Figure A 3) pour confirmer l'emplacement de référence.

Changer l'unité de mesure

Après avoir pris la mesure (l'appareil n'étant pas en mode Prise de mesure en continu), vous pouvez modifier l'unité de mesure de pieds décimaux (6,21 ft) en pieds en fraction (6'02"9/16), de pieds en fraction en mètres (1 894 m), de mètres en pouces (74 9/16 in) ou de pouces en pieds décimaux.

- Pour modifier l'unité de mesure, maintenez le bouton Engrenage (Figure A 4) pendant trois secondes pour accéder au menu Unité. Appuyez sur le bouton "On" pour confirmer votre emplacement de référence. Une fois la confirmation faite, l'unité de mesure actuelle est affichée, appuyez sur le bouton Engrenage pour changer l'unité de mesure et sur le bouton "On" pour confirmer.

FONCTIONNEMENT

Mesurer la distance jusqu'à un mur ou un objet

1. Orientez le laser (Figure A 1) vers le mur ou l'objet depuis lequel vous souhaitez mesurer la distance (Figure F).
2. Appuyez sur le bouton "On" (Figure A 3) pour mesurer la distance entre l'outil et le mur ou l'objet. Consultez la section Configuration LDM pour modifier l'emplacement de référence et/ou l'unité de mesure.
3. Au bas de la fenêtre d'affichage (Figure A 2), vous pouvez voir la mesure prise (Figure C 3) qui ne cesse de changer au fur et à mesure que vous déplacez l'outil.

Appuyez sur "On" pour enregistrer la mesure prise. Appuyez sur "On" pour enregistrer une autre mesure. Répétez ensuite les étapes 1 à 3.

Mesurer une aire

Vous pouvez mesurer l'aire d'un mur, d'un plancher ou d'un objet.

1. Appuyez une fois sur le bouton Engrenage (Figure A 4) pour afficher l'icône Aire (Figure B 1) sur la fenêtre d'affichage (Figure A 2).

Mesurer la longueur.

1. Positionnez l'outil au niveau de l'une des extrémités de la cible et orientez le point laser sur la longueur. (La Figure G 1) montre où positionner l'outil pour mesurer depuis le haut de l'outil.)
2. Appuyez sur "On" pour afficher la mesure de la longueur sur la première ligne de la fenêtre d'affichage.

Mesurer la largeur.

1. Orientez le haut de l'outil vers l'un des côtés de la cible (mur, plancher ou objet).
2. Positionnez l'outil au niveau de l'une des extrémités de la cible et orientez le point laser sur la largeur. (La Figure G 2) montre où positionner l'outil pour mesurer depuis le haut de l'outil.)
3. Appuyez sur "On" pour afficher la mesure de la largeur en haut de la fenêtre d'affichage.

Vous pouvez voir la mesure de l'aire prise au bas de la fenêtre d'affichage (Figure C 3).

Mesurer un volume

Vous pouvez mesurer le volume d'une pièce ou d'un objet.

1. Appuyez trois fois sur le bouton Engrenage (Figure A 4) pour afficher l'icône Volume sur la fenêtre d'affichage (Figure C 3).

Mesurer la largeur.

1. Orientez le haut de l'outil vers l'un des côté de la cible (pièce ou objet).

2. Positionnez l'outil au niveau de l'une des extrémités de la cible et orientez le point laser sur la largeur. (La Figure H 1) montre où positionner l'outil pour mesurer depuis le haut de l'outil.)

3. Appuyez pour afficher la mesure de la largeur prise en haut de la fenêtre d'affichage.

Mesurer la longueur.

1. Positionnez l'outil au niveau de l'une des extrémités de la cible et orientez le point laser sur la longueur. (La Figure H 2) montre où positionner l'outil pour mesurer depuis le haut de l'outil.)
2. Appuyez sur "On" pour afficher la mesure de la longueur sur la deuxième ligne de la fenêtre d'affichage.

Mesurer la hauteur.

1. Positionnez l'outil au niveau de l'une des extrémités de la cible et orientez le point laser sur la hauteur. (La Figure H 3 montre où positionner l'outil pour mesurer depuis le haut de l'outil).
2. Appuyez sur "On" pour afficher la mesure de la hauteur sur la troisième ligne de la fenêtre d'affichage.

Vous pouvez voir la mesure du volume au bas de la fenêtre d'affichage (Figure C 3).

Additionner des mesures prises

Vous pouvez additionner deux mesures prises pour obtenir le total de deux distances mesurées.

1. Appuyez sur le bouton Engrenage (Figure A 4) pour afficher l'icône Addition sur la fenêtre d'affichage (Figure C 4)

2. Appuyez sur le bouton "On" (Figure A 3) pour mesurer la distance entre l'outil et le mur ou l'objet.

3. Appuyez sur le bouton "On" pour enregistrer la première mesure sur la ligne du haut.

4. Orientez le laser (Figure A 1) vers le mur ou l'objet suivant.
5. Appuyez sur le bouton "On" pour enregistrer la deuxième mesure sur la ligne du milieu.
6. Vous pouvez voir le total des deux mesures prises au bas de la fenêtre d'affichage (Figure C 3).

Soustraire des mesures prises

Vous pouvez soustraire une mesure prise d'une autre.

1. Appuyez sur le bouton Engrenage (Figure A 4) pour afficher l'icône Soustraction sur la fenêtre d'affichage (Figure C 3).
2. Orientez le laser en haut de l'outil (Figure A 1) vers le mur ou l'objet dont vous souhaitez mesurer la distance.
3. Appuyez sur le bouton "On" (Figure A 3) pour mesurer la distance entre l'outil et le mur ou l'objet.
4. Appuyez sur le bouton "On" pour enregistrer la première mesure sur la ligne du haut.
5. Dirigez le laser en haut de l'outil vers le mur ou l'objet suivant.
6. Appuyez sur le bouton "On" pour enregistrer la deuxième mesure sur la ligne du milieu.
7. Vous pouvez voir la différence entre les deux mesures prises au bas de la fenêtre d'affichage (Figure C 3).
   REMARQUE: Si la deuxième mesure prise est supérieure à la première : IC 601 apparaît à l'écran pour indiquer un chiffre négatif. Vous devez alors inverser les points de prises de mesures pour que la première mesure prise soit supérieure à la deuxième.

Éteindre l'outil

Il est possible d'éteindre l'outil de l'une des façons suivantes :

• Maintenez enfoncé le bouton "On" (Figure A 3) pendant plusieurs secondes (jusqu'à ce que la fenêtre d'affichage soit vide).
• Si vous n'utilisez pas l'outil pendant 180 secondes, il s'éteint automatiquement.

Garantie limitée

Stanley garantit ce produit pour une période de (2) ans contre les défauts de pièces et de main d'œuvre. Cette GARANTIE LIMITÉE ne couvre pas les produits ayant été mal utilisés, utilisés de façon abusive, altérés ou réparés. Merci d'appeler au 800-262-2161 pour obtenir plus de précisions ou pour savoir comment retourner le produit. Sauf indication contraire, Stanley répare, gratuitement, tout produit Stanley jugé défectueux, en pièce et en main d'œuvre, ou à la discrétion de Stanley et en échange du produit défectueux, remplace les outils défectueux ou en rembourse le prix d'achat, après déduction du montant de la dépréciation. CETTE GARANTIE LIMITÉE NE COUVRE PAS LES DOMMAGES INDIRECTS OU CONSÉCUTIFS. Certains pays n'autorisent pas l'exclusion ou limitation de la garantie pour les dommages indirects ou consécutifs, il se peut donc que cette limite ne vous concerne pas. Cette GARANTIE LIMITÉE À VIE vous ouvre des droits légaux spécifiques qui peuvent varier d'un pays à un autre. En plus de la présente garantie, les lasers STANLEY sont couverts par notre : Garantie Satisfait ou remboursé pendant 30 jours. Si vous deviez ne pas être entièrement satisfait des performances de votre laser STANLEY et ce, pour quelques raisons que ce soit, vous pouvez le retourner, dans un délai de 30 jours à partir de la date d'achat et avec une preuve d'achat, pour qu'il vous soit entièrement remboursé.

Protection de l'environnement

Tri sélectif. Les produits et piles/batteries marqués de ce symbole ne doivent pas être jetés avec les déchets ménagers.

Les produits et les piles/batteries contiennent des matières qui peuvent être récupérées et recyclées afin de réduire la demande en matières premières. Veillez à recycler les produits électriques et les batteries/piles conformément aux prescriptions locales en vigueur. Pour obtenir plus de précisions, consultez le site www.2helpU.com.

Batteries

• Lors de la mise au rebut des piles/batteries, pensez à la protection de l'environnement.
• Consultez les autorités locales pour savoir comment vous débarrasser des piles/batteries de façon sûre.

Codes erreurs

Si INFO apparaît dans la fenêtre d'affichage avec un code chiffré, effectuez l'action corrective correspondante.

F

Code	Descriptif Action corrective
IC101	Signal reçu trop élevé La cible est trop réfléchissante. Utilisez la plaque destinée aux cibles ou changez de surface de cible.
IC201	Trop d'éclairage en arrière-plan	Réduisez l'éclairage en arrière-plan dans la zone de la cible.
IC302	Température hors de la plage recommandée	Laissez l'appareil se refroidir ou se réchauffer avant de reprendre la mesure
IC303	Distance hors de la plage recommandée ou signal trop faible	Respectez la plage des distances et , si vous êtes dans la plage, changez de surface de cible
IC401	Puissance des piles/ batteries trop faible pour prendre des mesures	Rechargez la batterie ou remplacez les piles
IC505	Erreur Matérielle Éteignez et rallumez l'appareil plusieurs fois. Si l'erreur persiste, rapportez l'appareil dans un centre de d'assistance ou chez votre distributeur
IC601	Chiffre négatif Mesurez la distance la plus grande avant la plus courte pour obtenir une valeur positive
IC604	Mesure non valide pour le calcul	Mesurez de nouveau les distances, l'hypoténuse doit être supérieure aux côtés du triangle

Caractéristiques

Plage 0,2 m à 20m (7,9 in à 65 ft)
Précision des prises de mesures* ± 3 mm (± 1/8 in)*
Résolution** 1 mm (1/16 in)**
Classe laser Class 2 (CEI/EN60825-1: 2014)
Type laser ≤ 1,0 mW à 620-690 nm
Extinction automatique du rétroéclairage Après 20s
Laser Après 120s
Extinction automatique de l'outil Après 180s
Prise de mesure en continu Oui
Aire/Volume Oui
Durée de vie des piles (2 x AAA) Jusqu'à 3000 prises de mesures
Dimensions (H x P x L) 120 x 48,5 x 26 mm (4,72 x 1,91 x 1,02 in)
Poids (avec piles) 100g (3,21 oz)
Plage température de stockage -10 °C ~ +60 °C (14 °F ~ 140 °F)
Plage température de service 0 °C ~ +40 °C (32 °F ~ 104 °F)

*La précision des prises de mesures dépend des conditions ambiantes :

• Dans des conditions ambiantes favorables (bonne surface de la cible, éclairage faible en arrière-plan et bonne température de la pièce), jusqu'à 30' (10 m). Les erreurs dans les prises de mesures peuvent augmenter jusqu'à ±0,1 mm/m sur les distances de plus de 30' (10 m)
• Dans des conditions ambiantes défavorables (mauvaise surface de la cible, éclairage trop important en arrière-plan, températures de service trop basses ou trop hautes par rapport à la plage spécifiée), la plage de prise de mesure peut se trouver réduite et la précision peut varier jusqu'à ± 6 mm pour les distances inférieures à 30' (10 m). Au-delà de 30' (10 m) les erreurs dans les prises de mesures peuvent augmenter de ±0,25 mm/m.

**La résolution est la mesure la plus affinée que vous puissiez voir. En pouces, elle est de 1/16". En mm, elle est de 1 mm.
