Type de produit	Télémètre laser
Marque	Stanley
Modèle	Smart Measure Pro
Plage de mesure	0,2 à 30 m
Précision	± 1,5 mm
Unités de mesure	m, cm, ft, in, ft+in
Fonctions	Distance, surface, volume, mesure continue, Pythagore, addition/soustraction, mémoire
Écran	LCD rétroéclairé
Laser	Classe 2, 635 nm, puissance < 1 mW
Alimentation	2 piles AAA (1,5 V)
Autonomie	Jusqu'à 5000 mesures
Dimensions (L × l × H)	120 × 50 × 25 mm
Poids	100 g (avec piles)
Matériau du boîtier	Plastique ABS renforcé
Indice de protection	IP54 (résistant aux éclaboussures et à la poussière)
Température de fonctionnement	0 °C à 40 °C
Connectivité	Bluetooth 4.0 (transfert de données)
Accessoires inclus	Étui de transport, dragonne, 2 piles AAA
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec. Éviter les solvants. Stocker à l'abri de l'humidité.
Sécurité	Ne pas regarder directement le faisceau laser. Respecter les précautions d'usage pour les lasers de classe 2.
Pièces détachées et réparabilité	Piles de rechange AAA disponibles. Pour les réparations, contacter un centre agréé Stanley. Pas de pièces détachées consommateur.
Garantie	2 ans (pièces et main-d'œuvre)
Informations générales	Ce télémètre est conçu pour des mesures intérieures et extérieures jusqu'à 30 m. Il est idéal pour les professionnels du bâtiment et les bricoleurs.

FOIRE AUX QUESTIONS - Smart Measure Pro STANLEY

Comment allumer et éteindre le télémètre ?

Appuyez sur le bouton MESURE pour allumer l'appareil. Pour éteindre, maintenez le bouton MESURE enfoncé pendant 3 secondes ou attendez l'extinction automatique après 90 secondes d'inactivité.

Comment changer les piles ?

Ouvrez le compartiment à piles situé à l'arrière de l'appareil. Remplacez les deux piles AAA en respectant la polarité (+/-). Refermez le couvercle.

Quelle est la précision de ce télémètre ?

La précision est de ± 1,5 mm pour des distances jusqu'à 30 m. Des conditions de luminosité et de surface peuvent affecter la mesure.

Comment utiliser la fonction de mesure continue ?

Appuyez et maintenez le bouton MESURE pendant 2 secondes pour activer la mesure continue. Déplacez l'appareil vers la cible, la distance se met à jour en temps réel. Relâchez pour figer la valeur.

Que faire si l'écran affiche 'Error' ?

Les erreurs peuvent survenir en cas de mesure hors de portée, de cible trop réfléchissante ou de mouvement brusque. Vérifiez la cible, la distance (dans la plage 0,2-30 m) et réessayez. Si l'erreur persiste, redémarrez l'appareil.

Comment connecter le télémètre à un smartphone ?

Activez le Bluetooth sur votre smartphone. Ouvrez l'application Stanley Smart Measure Pro (téléchargeable sur l'App Store ou Google Play). L'appareil se couple automatiquement. Vous pouvez transférer vos mesures.

Comment nettoyer la lentille laser ?

Utilisez un chiffon doux et non pelucheux légèrement humide pour essuyer la lentille. Évitez tout produit chimique ou abrasif. Ne touchez pas la lentille avec les doigts.

Puis-je utiliser cet appareil en extérieur ?

Oui, mais la portée peut être réduite par la lumière solaire intense. Utilisez une cible de mesure pour améliorer la précision sur de longues distances ou surfaces réfléchissantes.

Que faire si l'appareil ne s'allume plus ?

Vérifiez d'abord les piles : remplacez-les si nécessaire. Assurez-vous que les contacts sont propres. Si le problème persiste, contactez le service client Stanley pour une réparation sous garantie.

Comment interpréter le symbole laser clignotant ?

Un laser clignotant indique que l'appareil est en mode attente ou que la mesure est active. Lorsque le laser est allumé en continu, une mesure est en cours. Consultez le manuel pour les détails des voyants.

MODE D'EMPLOI Smart Measure Pro STANLEY

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

• l'appareil ne doit pas produire de brouillage;
• l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Manuel d'Utilisation

FR

1. Lentille d'émission laser 5. Prise de chargement micro USB
2. Lentille de réception 6. Bouton d'alimentation
3. Bouton de libération de la pince 7. Pince pour appareil
4. Témoin à DEL 8. Câble de chargement USB

Le mesureur de distance laser Smart Measure Pro STANLEY ^MD est un outil d'estimation qui se connecte à l'appareil mobile pour permettre de prendre des mesures à partir d'une photo. À partir de cette photo, il est possible de capter des mesures en temps réel incluant la hauteur, la largeur, l'aire et la longueur. Les images et mesures peuvent être partagées en plusieurs formats par courrier électronique, messages, ou par infonuagique. L'application Smart Measure Pro peut aussi aider à estimer les matériaux pour plusieurs applications différentes.

BluetoothMD et ses logos sont des marques déposées de BluetoothMD SIG, Inc. utilisées sous licence par Stanley. Les autres marques de commerce et les appellations commerciales appartiennent à leurs propriétaires respectifs.

Sécurité des utilisateurs

Conserver toutes les sections de ce manuel pour consultation future.

AVERTISSEMENT :

Afin de réduire le risque de blessure, lire attentivement toutes les instructions de sécurité et d'utilisation avant d'utiliser ce produit.

AVERTISSEMENT :

Lorsque l'outil laser est utilisé, s'assurer de ne pas exposer les yeux à la lentille émettant le faisceau laser. L'exposition à un faisceau laser pendant une période prolongée peut être dangereuse pour les yeux.

AVERTISSEMENT :

Cet instrument émet un faisceau laser invisible. Le faisceau laser émis est de classe 1 selon la norme CEI 60825-1:2014 et il est conforme aux normes 21 CFR 1040.10 et 1040.11 à l'exception des déviations selon l'avis No 50 du laser en date du 24 juin 2007.

AVERTISSEMENT :

Rayonnement dangereux. L'utilisation de commandes ou de réglages ou encore l'exécution de procédures autres que celles indiquées ici peuvent entraîner une exposition dangereuse aux rayonnements.

AVERTISSEMENT :

L'étiquette suivante est située sur l'outil laser afin d'indiquer la classe du laser pour plus de confort et de sécurité.

NE PAS retirer les étiquettes d'avertissement sur le boîtier.

Cet instrument doit uniquement être utilisé pour des tâches décrites dans le manuel d'utilisation.

TOUJOURS s'assurer que les personnes qui se trouvent à proximité de l'appareil sont conscientes des risques auxquels elles s'exposent si elles regardent directement le faisceau laser.

NE PAS utiliser conjointement avec d'autres instruments optiques. Ne pas modifier le laser, effectuer des ajustements ou utiliser pour d'autres applications que celles décrites dans le présent manuel.

NE PAS regarder dans la lentille avec des instruments optiques tels qu'une loupe, des jumelles ou un télescope.

NE PAS fixer le faisceau laser.

NE PAS utiliser un laser endommagé ou cassé.

NE PAS diriger le faisceau laser vers d'autres personnes.

NE PAS régler l'instrument au niveau des yeux lorsque cela est possible.

TOUJOURS ÉTEINDRE l'outil laser lorsqu'il n'est pas utilisé. Laisser l'outil laser EN MARCHE augmente les risques qu'une personne regarde par mégarde en direction du faisceau laser.

NE PAS faire fonctionner l'outil laser dans des zones de stockage de combustibles, tel qu'en présence de liquides, de gaz ou de poussières inflammables.

NE PAS démonter l'outil laser. Aucune pièce à l'intérieur ne peut être réparée par l'utilisateur. Le démontage du laser annulera toutes les garanties du produit. Ne pas modifier le produit de quelque façon que ce soit. Modifier l'outil laser peut entraîner une exposition dangereuse au rayonnement laser.

NE PAS utiliser cet instrument dans des endroits où il existe un risque d'explosion.

NE PAS diriger le rayon laser vers un avion ou un véhicule en déplacement.

Sécurité des batteries

NE PAS éclabousser ou immerger dans l'eau ou tout autre liquide.

NE PAS entreposer ou utiliser là où la température peut atteindre ou dépasser 105 °F (40,5 °C) (tel que dans les remises extérieures ou les bâtiments métalliques en été). Pour une durée de vie optimale, entreposer dans un endroit frais et sec.

Risque d'incendie ou d'explosion :

- NE PAS incinérer même si sévèrement endommagée ou complètement usée. La batterie peut exploser dans un incendie. Des vapeurs et des matières toxiques peuvent se produire lorsque les batteries au lithium-ion sont brûlées.

- NE JAMAIS essayer d'ouvrir. Si le boîtier est craqué ou endommagé, ne pas charger.

- Le liquide de la batterie peut s'enflammer s'il est exposé à des étincelles ou à une flamme.

Risque d'irritation cutanée ou respiratoire :

- Si le contenu de la batterie entre en contact avec la peau, laver immédiatement la zone touchée au savon doux et à l'eau.

- Le contenu des batteries ouvertes peut provoquer une irritation respiratoire. Exposer la personne à de l'air frais. Si les symptômes persistent, consulter un médecin.

- En cas de contact oculaire, rincer l'œil ouvert à l'eau claire une quinzaine de minutes ou jusqu'à ce que l'irritation cesse. Si des soins médicaux sont nécessaires, l'électrolyte de la pile est composé d'un mélange de carbonates organiques liquides et de sels de lithium.

NE PAS écraser, laisser tomber ou endommager. Ne pas utiliser si la pile a reçu un choc violent, est tombée, a été écrasée ou est endommagée de quelque manière que ce soit (p. ex. percée par un clou, frappée d'un coup de marteau ou piétinée).

Les appareils endommagés doivent être recyclés.

STANLEY.

Manuel d'Utilisation

FR

NE PAS charger le bloc-piles à des températures inférieures à 4,5 °C (40 °F) ou supérieures à 40,5 °C (105 °F). Pour augmenter sa durée de vie et optimiser son rendement, charger le bloc-piles à une température entre 18 et 24 °C (65 et 75 °F). Ne jamais utiliser de chargeurs ou de câbles endommagés, puisque cela peut présenter un risque d'incendie, d'explosion, de fuite ou autre. Informations de la FCC (Commission fédérale des communications)

Smart Measure Pro

Modèle : STHT77366

Informations Bluetooth

DI FCC : 2ACBG3000

DI IC : 11952A-3000

Conformité aux exigences de la FCC

Cet appareil est conforme aux exigences de la section 15 des réglementations FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles qui pourraient provoquer un fonctionnement non souhaitable de l'appareil.

Énoncé de la FCC

AVERTISSEMENT : Tout changement ou

toute modification à cet appareil qui n'est pas expressément approuvé(e) par l'institution responsable de la conformité peut faire annuler le droit de l'utilisateur d'utiliser ce matériel.

Remarque : Cet équipement a été testé et déclaré conforme aux exigences relatives aux appareils numériques de classe B, conformément à la section 15 des réglementations FCC. Ces normes visent à fournir une protection raisonnable contre les interférences nocives dans un environnement domestique. Cet appareil génère, utilise et émet de l'énergie de fréquences radio et peut, en cas d'installation ou d'utilisation non conforme aux instructions, engendrer des interférences nuisibles au niveau des communications radio. Il n'existe toutefois aucune garantie contre ces interférences dans le cas où l'installation n'est pas conforme. En cas d'interférences nuisibles avec la réception radiophonique ou télévisuelle, qui peuvent être vérifiées en mettant l'équipement hors, puis sous tension, l'utilisateur peut tenter de résoudre le problème de l'une des façons suivantes :

• Réorienter ou déplacer l'antenne réceptrice
• Augmenter la distance entre l'appareil et le récepteur
• Brancher l'appareil sur une prise sur un circuit différent de celui sur lequel est branché le récepteur
• Obtenir de l'aide en joignant le revendeur ou un technicien radio/TV qualifié

Notifications d'Industrie Canada (IC, Industry Canada), Canada

Le circuit de cet appareil numérique de classe B est conforme à l'ICES-003 (Canada). Cet appareil est conforme aux exigences RSS d'Industrie Canada exempt de licence. Son fonctionnement est soumis aux deux conditions suivantes :

• Ce dispositif ne risque pas d'occasionner d'interférences.
• Il doit accepter toutes les interférences, y compris celles qui risquent d'en gêner le fonctionnement.
  En vertu des réglementations d'Industry Canada, les émetteurs radios de cet appareil doivent uniquement être utilisés avec une antenne de type approuvé par Industry Canada et ayant un gain maximal (ou inférieur) approuvé par Industry Canada. Afin de réduire la possible interférence radio avec les autres utilisateurs, le type

d'antenne et son gain doivent être sélectionnés de sorte que la puissance isotrope rayonnée équivalente (PIRÉ) ne soit pas supérieure à celle permise pour communiquer avec succès.

Cet appareil est conforme aux limites d'exposition aux rayonnements FCC/IC établies pour un environnement non contrôlé et est conforme aux consignes FCC d'exposition aux fréquences radio (FR) dans le Supplément C de l'OET65 et du RSS-102 des règles d'exposition aux fréquences radio IC (FR). Cet appareil a des niveaux d'énergie FR très bas qui sont considérés comme conformes sans test au rapport d'absorption spécifique (RAS).

Ce produit est conçu pour être alimenté par une alimentation certifiée UL; 5 V CC, 0,35 A. Ce produit laser respecte les exigences du manuel des Nations Unies ST/SG/AC.10/11/Rev.5/part III, Subsection 38.3. L'expédition de produits alimentés par des batteries Li-ion est contrôlée. Il est nécessaire de consulter votre transporteur avant d'expédier tout produit sur batterie Li-ion.

Fin de vie

NE PAS jeter ce produit aux ordures ménagères. RECYCLER conformément aux dispositions locales pour la collecte et la destruction de déchets électriques et électroniques.

Déclaration de conformité Ce produit est conforme à la norme CEI60825:2014.

Entretien et maintenance

NE PAS mouiller. Les circuits internes pourraient être endommagés. L'outil laser n'est pas imperméable.

NE PAS laisser l'outil laser exposé à la lumière solaire directe ou à des températures élevées. Le boîtier et certaines pièces internes sont faits de polymères qui peuvent se déformer à des températures élevées.

NE PAS entreposer l'outil laser dans un environnement froid. De l'humidité peut se former sur les pièces internes lors du réchauffement. Cette humidité pourrait embuer les fenêtres laser ou causer la corrosion des cartes de circuits internes.

REMARQUE : Lors de l'utilisation dans des endroits poussiéreux, de la saleté peut s'amasser sur la fenêtre laser. Essuyer toute trace d'humidité ou de saleté avec un chiffon doux et sec. NE PAS utiliser de produits de nettoyage ou de solvants puissants.

Charger le Smart Measure Pro

Le Smart Measure Pro possède une batterie rechargeable interne non amovible. Ne pas essayer de retirer la batterie de l'appareil car cela peut l'endommager. Pour charger l'appareil, connecter le câble de chargement USB à la prise de chargement micro USB sur l'appareil puis le brancher sur une prise USB appropriée. Pour augmenter la durée de vie du bloc-batterie et optimiser son rendement, le charger à une température entre 18 et 24 °C (65 et -75 °F). NE PAS charger le bloc-piles à des températures inférieures à 4,5 °C (40 °F) ou supérieures à 40,5 °C (105 °F). Ces consignes sont importantes et permettent d'éviter d'endommager gravement le bloc-batterie. REMARQUE : Le témoin à DEL clignotera en vert pendant le chargement de l'appareil. Lorsque le chargement est terminé, le témoin à DEL brillera en vert plein. L'appareil BluetoothMD se recharge entièrement en 4 heures ou moins.

STANLEY.

Manuel d'Utilisation

FR

Appareils compatibles

Le Stanley Smart Measure Pro est actuellement compatible avec les systèmes d'exploitation suivants :

Apple iOS iOS 8.0 ou plus

Google Android v4.4 ou plus

*Doit être compatible avec Bluetooth Smart (v.4 – basse consommation) Pour obtenir la liste des appareils compatibles, visiter : www.stanleysmartmeasurepro.com *La pince fournie avec le Smart Measure Pro peut s'adapter à tout appareil d'une largeur entre 45 mm et 80 mm (y compris tout boîtier pouvant être installé sur l'appareil).

Fonctionnalités du Smart Measure Pro

L'application Smart Measure Pro contient la fonctionnalité de mesure principale. Tant que l'application Smart Measure Pro évolue, chaque mise à jour de l'application ajoutera de nouvelles caractéristiques et capacités.

Le Smart Measure Pro dispose des fonctionnalités suivantes :

Portée

1,8 m - 150 m (6 pi - 492 pi)

Sortie

PDF, JPG, fichier Smart Measure Pro

Options de partage

Courrier électronique, Message, Infonuagique

Montage du Smart Measure Pro

1. Placer le Smart Measure Pro au centre à l'arrière de l'appareil, aussi près de l'objectif que possible.
2. S'assurer que le Smart Measure Pro n'obstrue pas la vue de l'objectif ou du flash.

3. Serrer fermement le mécanisme de serrage sur l'appareil.

4. Pour vérifier, démarrer l'application appareil photo de l'appareil et valider la bonne position.

5. Pour retirer le Smart Measure Pro, appuyer sur le bouton de libération de la pince. La pince s'ouvrira automatiquement pour libérer l'appareil. Nous recommandons de comprimer les bras de la pince lorsque le Smart Measure Pro n'est pas en cours d'utilisation.

REMARQUE : S'assurer que le Smart Measure Pro est bien fixé sur l'appareil avant de prendre des mesures, il ne doit ni bouger ni se balancer. Le Smart Measure Pro doit être à plat contre le dos de l'appareil et directement aligné avec l'objectif.

1. L'application Smart Measure Pro est disponible en téléchargement sur App Store ou sur Google Play.
2. Sur l'appareil, lancer App Store ou Google Play.
3. Dans le champ de recherche, taper Stanley Smart Measure Pro.
4. Suivre les instructions pour télécharger et installer l'application sur l'appareil.
5. Une fois installée, l'icône de l'application Smart Measure Pro apparaîtra sur l'écran de l'appareil.
6. Passer au Couplage du Smart Measure Pro pour commencer.

Couplage du Smart Measure Pro

REMARQUE :

Le témoin à DEL indique l'état du Smart Measure Pro :

Bleu clignotant : Smart Measure Pro communicable par Bluetooth

- Bleu allumé : Smart Measure Pro connecté à l'appareil

Vert clignotant : Smart Measure Pro en charge

Vert allumé : Smart Measure Pro entièrement chargé

Éteint : Coupure de l'alimentation

1. Allumer le Bluetooth sur l'appareil.

2. Sur le Smart Measure Pro, appuyer sur le bouton d'alimentation.

3. Le témoin à DEL clignote en bleu pour indiquer que le Smart Measure Pro est communicable par Bluetooth.

4. Si le témoin à DEL reste éteint, le Smart Measure Pro peut nécessiter une recharge.

5. Sur l'appareil, appuyer sur l'application Smart Measure Pro pour la lancer. Le menu principal devrait apparaître après démarrage de l'application.

6. Appuyer sur le bouton AUCUN APPAREIL CONNECTÉ.

L'application affichera tout appareil Smart Measure Pro disponible à proximité pour le couplage.

Si aucun appareil n'apparaît, s'assurer que le témoin à DEL du Smart Measure Pro clignote en bleu (voir l'étape 2).

1. Lorsque le Smart Measure Pro apparaît, appuyer dessus pour le coupler à l'appareil. Cette étape est nécessaire lors de la première utilisation du Smart Measure Pro. Pour les utilisations ultérieures, le Smart Measure Pro sera automatiquement couplé à l'appareil.

Centrage du laser Smart Measure Pro

Avant d'utiliser le Smart Measure Pro, il convient de s'assurer que le laser est aligné avec l'objectif

STANLEY.

Manuel d'Utilisation

FR

de l'appareil. L'application Smart Measure Pro contient un didacticiel détaillé pour cette procédure dans PARAMÈTRES : Aligner le Laser.

1. Dans l'application Smart Measure Pro, appuyer sur PARAMÈTRES, puis sur Aligner le Laser.

2. Poser l'appareil sur une surface plane et dure, comme une table. Tenir l'appareil à la verticale et le pointer vers deux objets à deux distances différentes, par exemple un bord de porte. S'assurer que l'objet le plus proche a un bord vertical.

3. La distance entre les deux objets doit être d'au moins 5 mètres (15 pieds).

4. Il est possible d'utiliser le bord vertical d'une porte ouverte et le mur de la pièce derrière.

5. Tourner lentement l'appareil pour passer le viseur à travers le bord vertical 1 et vérifier que la mesure de distance 2 change lorsque le viseur au centre de l'écran se déplace sur et hors du bord vertical.

6. Si la mesure change au point où le viseur quitte le bord vertical, le laser est correctement aligné. Si cela ne se produit pas au bon point, appuyer sur les flèches noires de gauche et de droite 3 pour ajuster jusqu'au bon point.

7. Tourner l'appareil à l'horizontale et en visant les deux mêmes objets, répéter les étapes 3 et 4 pour aligner le laser à l'horizontale.

Pour enregistrer l'alignement, appuyer sur Fini.

Remarque : Dans l'écran PARAMÈTRES, il est possible de sélectionner les unités de mesure préférées.

Revenir au menu principal en appuyant sur le bouton Retour.

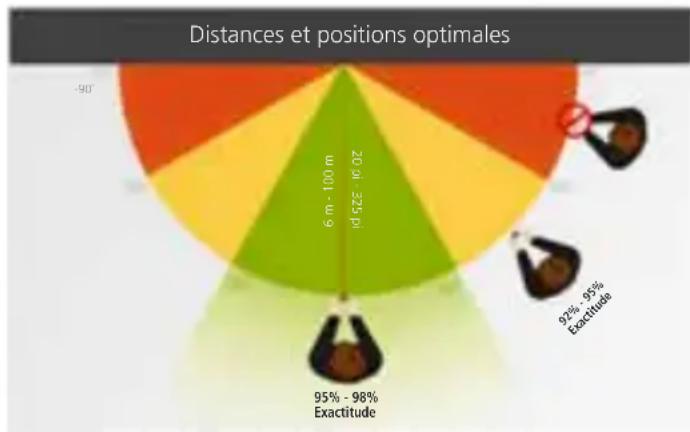

Mesurer avec le Smart Measure Pro

Les mesures prises avec le Smart Measure Pro doivent être utilisées pour des estimations. Parce que ces mesures dépendent des saisies de l'utilisateur, nous recommandons de se familiariser avec le processus de mesure et de pratiquer la technique avant d'utiliser les mesures obtenues avec l'appareil. Pour des mesures précises avec le Smart Measure Pro, s'assurer que :

1. La cible est une surface plane et ce plan sera mesuré.
2. La cible est une forme rectangulaire ou en comprend une (pour aider à l'alignement de l'image).
3. Le laser (indiqué par le viseur sur l'écran) est pointé sur la cible. Le viseur doit être sur une surface solide et non sur une fenêtre ou autre surface réfléchissante.
4. L'alignement avec la cible est aussi droit que possible. Merci de se référer au guide de distance de cible et de positionnement suivant lors de la prise d'une photo avec le Smart Measure Pro.

Il n'est pas possible de mesurer un ou plusieurs objets se trouvant sur des plans différents. Voici quelques exemples :

Le côté de la maison et le toit sont sur des plans différents, les mesures seront donc erronées.

Le côté de la maison est entièrement sur le même plan, les mesures seront donc correctes.

Le côté de la maison est sur un plan différent, les mesures seront donc erronées.

Le côté de la maison qui est entièrement sur le même plan est en train d'être mesuré, les mesures seront donc correctes.

Prendre une photo de l'objet à mesurer

1. Pointer l'appareil vers l'objet à mesurer, en s'assurant que le viseur est sur la cible.

2. L'objet entier doit être sur la même surface ou plan comme expliqué ci-dessus.

3. S'assurer que le viseur est sur une surface solide et non sur une fenêtre ou autre surface réfléchissante.
4. Utiliser la glissière de grossissement pour avoir une meilleure vue de l'emplacement du viseur sur la cible, ou à une longue distance de la cible.

5. S'assurer que l'alignement par rapport à la cible est le plus droit possible.

6. Appuyer sur le bouton Capture sur l'écran pour prendre une photo.

7. Appuyer sur la petite image de prévisualisation pour afficher la photo prise pour passer en mode mesure (aussi appelé mode Modifier).

S'aligner sur l'objet

Avant de pouvoir mesurer un objet, il convient de régler la perspective de l'image en définissant un grand rectangle sur la surface de la cible. Cela identifiera l'angle auquel la photo a été prise. La cible doit être ou doit contenir une forme rectangulaire afin de pouvoir aligner l'objet. Par exemple, il est possible d'utiliser les briques d'un grand mur pour créer un rectangle d'alignement.

1. Dans l'écran Alignement, une forme rectangulaire apparaîtra sur la cible.

2. Tirer les angles de la forme rectangulaire pour les aligner aux angles extrêmes du rectangle sur l'objet.

3. Dans ce cas, l'alignement n'est réalisé que sur la surface ou plan de l'objet. Après avoir terminé l'alignement, il est possible de prendre des mesures.

4. Utiliser la fenêtre contextuelle de grossissement pour aligner le centre de chaque cercle précisément aux angles de l'objet.
5. Il est aussi possible d'agrandir la photo tactilement pour avoir une meilleure vue de l'objet.
6. Après avoir défini l'alignement, appuyer sur Suivant.

Mesure de l'aire de l'objet

Une fois l'image alignée à l'objet, il est possible de mesurer l'aire de l'objet.

• Dans l'onglet Aire, il est possible d'appuyer et de tirer pour créer des mesures rectangulaires. Tirer chaque angle du rectangle pour s'accorder précisément avec l'aire à mesurer.
• Utiliser la fenêtre contextuelle de grossissement pour aligner le centre de chaque cercle précisément aux angles de l'aire.
• Il est possible d'ajouter plus de points d'ancrage (cercles blancs) en sélectionnant + (Ajout) et en appuyant n'importe où sur la ligne de la forme. Tirer le nouveau point d'ancrage pour créer un polygone.
• Les mesures de l'objet apparaîtront sur l'écran.

STANLEY.

Manuel d'Utilisation

FR

Découper une section de l'objet

Il est possible de créer des polygones à l'extérieur de l'aire de mesure principale. Par exemple, s'il est nécessaire de mesurer l'aire d'un mur sans y inclure l'aire des fenêtres et des portes.

1. Dans l'onglet Aire, sélectionner Découpage.
2. Amener le doigt vers l'endroit où un découpage doit être ajouté. Une forme rectangulaire apparaît.
3. Tirer les cercles de la forme rectangulaire pour les aligner à la section de l'objet à découper.
4. Utiliser la fenêtre contextuelle de grossissement pour aligner le centre de chaque cercle précisément aux angles de l'aire à découper.
5. Il est possible d'ajouter plus de points d'ancrage (cercles blancs) en sélectionnant + (Ajout) et en appuyant légèrement n'importe où sur la ligne de la forme.
6. L'écran affichera la nouvelle mesure d'aire sans la section découpée.
7. Pour ajouter un autre découpage, appuyer de nouveau sur Découpage et tirer pour créer un autre rectangle.

Mesurer une longueur

1. En mode mesure, appuyer sur Longueur en haut de l'écran.
2. Appuyer sur + (Ajouter), puis appuyer sur l'écran et tirer pour créer une ligne.
3. Tirer l'extrémité de la ligne vers le bord de l'objet à mesurer. Puis tirer l'autre extrémité de la ligne vers l'autre bord de l'objet.

- Utiliser la fenêtre de grossissement pour aligner la ligne précisément aux bords de l'objet.

• La longueur de l'objet apparaîtra sur l'écran.
• Pour ajouter un autre segment à une ligne, sélectionner + (Ajout) et tirer depuis un point d'ancrage existant.

Enregistrement des mesures

En haut de l'écran, appuyer sur Enregistrer.

- Ou alors, appuyer sur X pour quitter le mode Modifier et annuler ou enregistrer les modifications.

Options galerie

Il est possible de consulter une galerie des photos prises avec l'application Smart Measure Pro et effectuer plusieurs actions sur les photos.

1. Dans le menu principal, appuyer sur le bouton GALERIE. Une galerie de photos apparaît.

2. Appuyer sur la photo à consulter ou modifier.

3. Dans le menu principal, appuyer sur le bouton GALERIE. Une galerie de photos apparaît.

4. Appuyer sur la photo à consulter ou modifier.

- Pour ajouter ou modifier des mesures à une photo, appuyer sur Modifier et suivre la procédure de mesure standard.

- Pour supprimer une photo, appuyer sur 📄.

- Pour partager une photo avec les mesures, appuyer sur 📋.

- Pour voir les détails sur l'orientation et l'emplacement de la photo, appuyer sur Détails.

- Pour utiliser la calculatrice pour les estimations, appuyer sur Calculatrice.

- Pour supprimer une photo, appuyer sur 📄. - Pour partager une photo avec les mesures, appuyer sur 🔒. - Pour voir les détails sur l'orientation et l'emplacement de la photo, appuyer sur Détails. - Pour utiliser la calculatrice pour les estimations, appuyer sur Calculatrice.

Caractéristiques techniques

Portée 1,8 m - 150 m (6 pi - 492 pi)
Classe du laser 1
Longueur d'onde du laser 895-905 nm
Arrêt automatique 3 minutes (après absence de connectivité Bluetooth)
Alimentation Lithium-ion intégrale, 3,7 V 300 mAh
Temps maximal de fonctionnement : En moyenne 5 heures d'utilisation continue
Dimensions 86 mm x 67 mm x 45 mm (3,4 po x 2,6 po x 1,8 po)
Poids 100 g / 3,21 oz
Températures de stockage tolérées -20 à 60 °C (-4 à 140 °F)
Plage de températures -10 à 50 °C (14 à 122 °F)

Garantie

STANLEY garantit ce produit pour une période de (1) an contre les défauts matériels et de fabrication. La GARANTIE LIMITÉE ne couvre pas les produits utilisés de manière inappropriée, maltraités, modifiés ou réparés. Merci d'appeler le [phone] pour plus d'informations ou des instructions de retour. Sauf indication contraire, STANLEY réparera sans frais tout produit STANLEY jugé défectueux, pièces et main-d'œuvre incluses, ou à sa discrétion, remplacera les pièces défectueuses ou remboursera le prix d'achat, moins le montant de l'amortissement, en échange de l'outil défectueux. LA GARANTIE LIMITÉE EXCLUT TOUS DOMMAGES CONSÉCUTIFS OU INDIRECTS. Certains États ne permettent pas d'exclusion ou de limitation en cas de dommages accessoires ou consécutifs, donc ces limitations pourraient ne pas s'appliquer à vous. La GARANTIE DE DURÉE DE VIE LIMITÉE vous donne des droits légaux spécifiques pouvant varier d'un État à un autre. En plus de la garantie, les lasers STANLEY sont couverts par : une garantie de remboursement de 30 jours. Si vous n'êtes pas pleinement satisfait des performances de votre laser STANLEY pour quelque raison que ce soit, vous pouvez le renvoyer dans un délai de 30 jours à partir de la date d'achat avec un reçu pour être remboursé intégralement.

NOTE IMPORTANTE : le client est responsable de la bonne utilisation et de l'entretien de l'appareil. De plus, le client est entièrement responsable de la vérification régulière de la précision du laser mais aussi de l'étalonnage de l'appareil.

L'étalonnage et l'entretien ne sont pas couverts par la garantie.

Notes:/ Notas:/Remarques :

Notes:/ Notas:/Remarques :

STANLEY.
