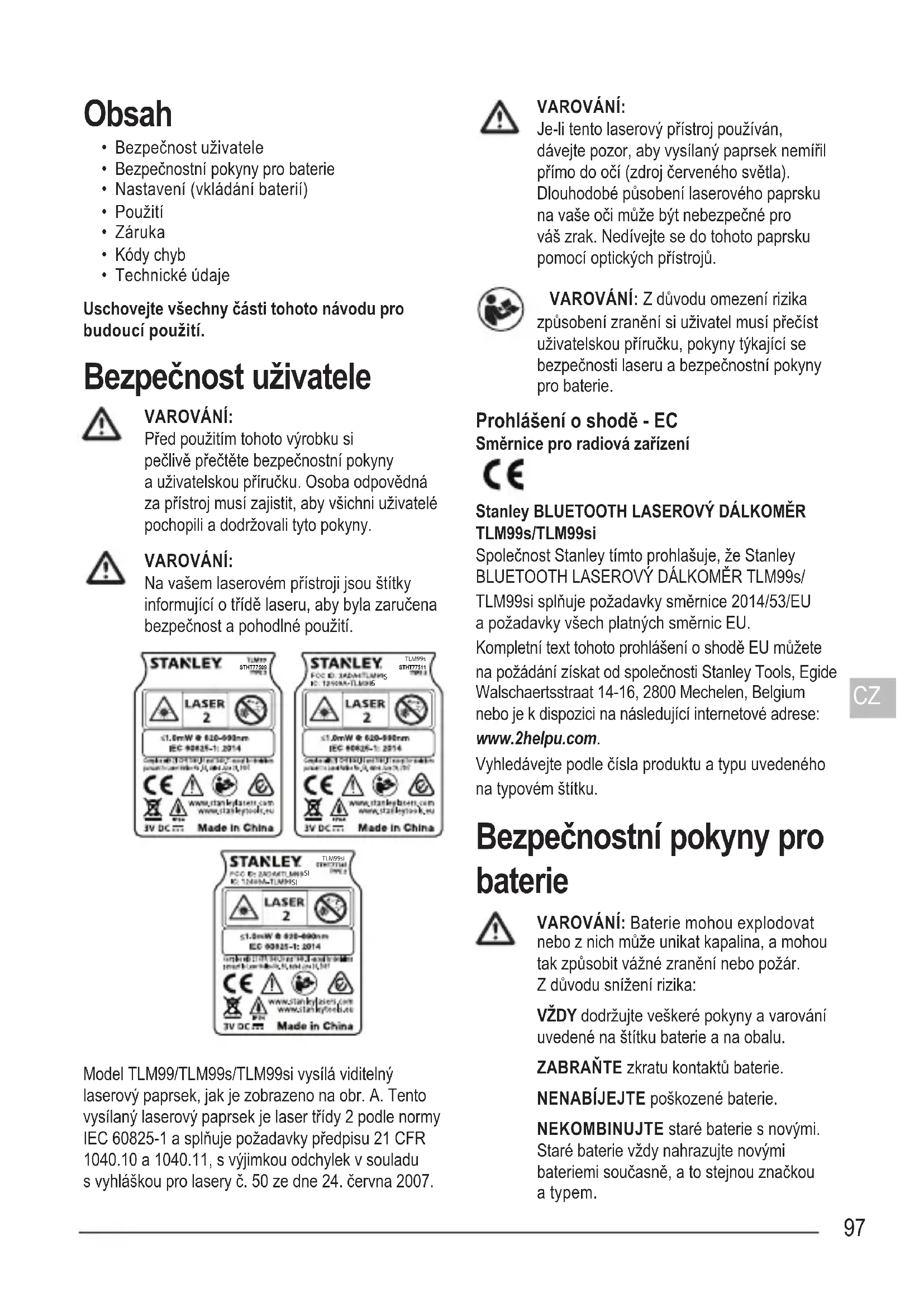

NÁVOD K OBSLUZE TLM99si STANLEY

• Bezpečnost uživatele
• Bezpečnostní pokyny pro baterie
  • Nastavení (vkládání baterií)
• Použití
  • Záruka
  • Kódy chyb
• Technické údaje

Uschovejte všechny části tohoto návodu pro budoucí použití.

Bezpečnost uživatele

VAROVÁNÍ:

Před použitím tohoto výrobku si pečlivě přečtěte bezpečnostní pokyny a uživatelskou příručku. Osoba odpovědná za přístroj musí zajistit, aby všichni uživatelé pochopili a dodržovali tyto pokyny.

VAROVÁNÍ:

Na vašem laserovém přístroji jsou štítky informující o třídě laseru, aby byla zaručena bezpečnost a pohodlné použití.

STANLEY. TLM99 STHT77509 TLM99 LASER 2 ≤1.0mW @ 620-990nm IEC 98825-1: 2014 CE www.stanleysters.com www.stasleytools.eu 3V DC ... Made in China STANLEY. FOC ID: 3ADAMTLM99S IC: 12400A-TLM99S TLM99s STHT77511 TLM99s LASER 2 ≤1.0mW @ 620-990nm IEC 80825-1: 2014 CE www.stanleysters.com www.stasleytools.eu 3V DC ... Made in China

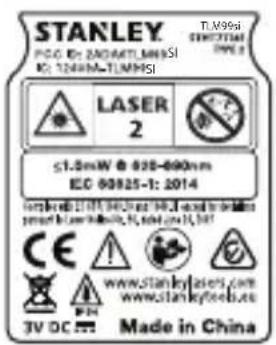

STANLEY FIG. 12A04TLMMSI ISO: 724M-TLMMSI LASER 2 ≤1.5mW @ 838-690nm EC 60825-1: 2014 www.stanleylasers.com www.stanleyleeb.cc CE www.stanleylasers.com www.stanleyleeb.cc 3V DC Made in China

Model TLM99/TLM99s/TLM99si vysílá viditelný laserový paprsek, jak je zobrazeno na obr. A. Tento vysílaný laserový paprsek je laser třídy 2 podle normy IEC 60825-1 a splňuje požadavky předpisu 21 CFR 1040.10 a 1040.11, s výjimkou odchylek v souladu s vyhláškou pro lasery č. 50 ze dne 24. června 2007.

VAROVÁNÍ:

Je-li tento laserový přístroj používán, dávejte pozor, aby vysílaný paprsek nemířil přímo do očí (zdroj červeného světla). Dlouhodobé působení laserového paprsku na vaše oči může být nebezpečné pro váš zrak. Nedívejte se do tohoto paprsku pomocí optických přístrojů.

VAROVÁNÍ: Z důvodu omezení rizika způsobení zranění si uživatel musí přečíst uživatelskou příručku, pokyny týkající se bezpečnosti laseru a bezpečnostní pokyny pro baterie.

Prohlášení o shodě - EC Směrnice pro radiová zařízení

Stanley BLUETOOTH LASEROVÝ DÁLKOMĚR TLM99s/TLM99si

Společnost Stanley tímto prohlašuje, že Stanley BLUETOOTH LASEROVÝ DÁLKOMĚR TLM99s/TLM99si splňuje požadavky směrnice 2014/53/EU a požadavky všech platných směrnic EU.

Kompletní text tohoto prohlášení o shodě EU můžete na požádání získat od společnosti Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgium nebo je k dispozici na následující internetové adrese:

www.2helpu.com.

Vyhledávejte podle čísla produktu a typu uvedeného na typovém štítku.

Bezpečnostní pokyny pro baterie

VAROVÁNÍ: Baterie mohou explodovat nebo z nich může unikat kapalina, a mohou tak způsobit vážné zranění nebo požár. Z důvodu snížení rizika:

VŽDY dodržujte veškeré pokyny a varování uvedené na štítku baterie a na obalu.

ZABRAŇTE zkratu kontaktů baterie.

NENABÍJEJTE poškozené baterie.

NEKOMBINUJTE staré baterie s novými. Staré baterie vždy nahrazujte novými bateriemi současně, a to stejnou značkou a typem.

NEKOMBINUJTE různé typy baterií.

NESPALUJTE vybité baterie.

VŽDY skladujte baterie mimo dosah dětí.

VŽDY vyjměte z přístroje baterie, nebude-li několik měsíců používán.

POZNÁMKA: Ujistěte se, zda jsou používány doporučené baterie.

POZNÁMKA: Ujistěte se, zda jsou baterie vloženy do přístroje správným způsobem a zda je dodržena správná polarita.

Nastavení (vkládání baterií)

1. Vyhledejte západku víčka úložného prostoru pro baterie na zadní části přístroje TLM99, TLM99s nebo TLM99si (obr. © 2).
2. Prstem stlačte západku dolů, aby došlo k uvolnění víčka a sejměte toto víčko (obr. D 1 a 2).
3. Vložte do přístroje dvě baterie typu AAA a ujistěte se, zda jsou kontakty - a + každé baterie v poloze, jaká je vyznačena uvnitř úložného prostoru (obr. D 3).
4. Zasuňte kolíky na spodní části víčka úložného prostoru do drážek v úložném prostoru (obr. D 4).
5. Stlačte kryt úložného prostoru dolů, aby došlo k jeho řádnému zajištění (obr. D 5).

Jakmile bude přístroj zapnutý, úroveň nabití baterií bude zobrazena na displeji (obr. ① 1).

Použití

Měření vzdálenosti ke zdi nebo objektu

1. Klikněte na tlačitko (obr. A 5), aby došlo k zapnutí přístroje.
2. Přístroj bude měřit vzdálenost od spodní části přístroje ke stěně nebo objektu (obr.F 1).

Chcete-li provádět měření od horní části přístroje, a ne od jeho spodní části (obr. 2), stiskněte na 2 sekundy tlačitko. Na displeji přístroje se ikona přístroje změní z ikony na ikonu (obr. 5).

1. Zamiřte laser vycházející z horní části přístroje (obr. A 1) směrem na stěnu nebo objekt, jehož vzdálenost potřebujete změřit (obr. F).
2. Klikněte na tlačítko, aby došlo k změření vzdálenosti od přístroje k požadované stěně nebo objektu.
3. Ve spodní části displeje (obr. Ⓐ2) bude zobrazena aktuální změřená hodnota (obr. Ⓔ3).

Chcete-li provést nové měření, klikněte na tlačítko aby na displeji přístroje došlo k přesunutí aktuální změřené hodnoty na předcházející řádek (obr. E2).

Potom zopakujte kroky 2 - 5.

Průběžné měření vzdálenosti

Chcete-li provádět sérii měření během vašeho pohybu, zvolte průběžný režim měření.

1. Klikněte na tlačítko (obr. 5), aby došlo k zapnutí přístroje.
2. Zamiřte laser vycházející z horní části přístroje (obr. A 1) směrem na stěnu nebo objekt, jehož vzdálenost potřebujete změřit (obr. F).
3. Stiskněte a držte tlačítko po dobu 2 sekund, aby došlo k aktivaci průběžného režimu měření.
4. Na spodní části displeje (obr. A2) bude zobrazena aktuálně změřená vzdálenost (obr. E3), která se bude měnit při každém pohybu přístroje.
5. Chcete-li provést aktuální měření vzdálenosti (od přístroje ke stěně nebo objektu) a chcete-li opustit průběžný režim měření, stiskněte tlačitko ON.

Chcete-li provést nové měření, klikněte na tlačitko aby na displeji přístroje došlo k přesunutí aktuální změřené hodnoty na předcházející řádek. Potom zopakujte kroky 2 - 5.

Měření plochy

Můžete změřit také plochu stěny, podlahy nebo objektu.

1. Klikněte na tlačítko (obr. 5), aby došlo k zapnutí přístroje.

2. Přístroj bude měřit vzdálenost od spodní části přístroje ke stěně nebo objektu (obr.F 1).

Chcete-li provádět měření od horní části přístroje, a ne od jeho spodní části (obr. 2), stiskněte na 2 sekundy tlačitko. Na displeji přístroje se ikona přístroje změní z ikony na ikonu (obr. 5).

1. Klikněte na tlačitko , aby došlo k zobrazení ikony na displeji přístroje (obr. E 4).

2. Změřte šířku.

3. Namiřte horní část přístroje na jednu stěnu cíle (zed', podlaha nebo objekt).

4. Umístěte přístroj na jednom konci cíle a namiřte laser přes měřenou šířku. (Obrázek 1 zobrazuje, kde bude umístěn přístroj, provádíte-li měření od spodní části přístroje.)

5. Klikněte na tlačítko ON, aby v horní části displeje došlo k zobrazení změřené šířky.

6. Změřte délku.

7. Umístěte přístroj na jednom konci cíle a namiřte laser přes měřenou délku. (Obrázek 2 zobrazuje, kde bude umístěn přístroj, provádíte-li měření od spodní části přístroje.)

8. Klikněte na tlačítko ON, aby byla ve druhém rádku displeje zobrazena změřená délka.

9. Prohlédněte si výslednou změřenou plochu ve spodní části displeje (obr. E 3).

Měření objemu

Můžete změřit také objem místnosti nebo objektu.

1. Klikněte na tlačítko (obr. A 5), aby došlo k zapnutí přístroje.
2. Přístroj bude měřit vzdálenost od spodní části přístroje ke stěně nebo objektu (obr. ⑤ 1).

Chcete-li provádět měření od horní části přístroje, a ne od jeho spodní části (obr. 📄2), stiskněte na 2 sekundy tlačítko 📋. Na displeji přístroje se ikona přístroje změní z ikony 📋* na ikonu 📋* (obr. 📃5).

1. Klikněte dvakrát na tlačitko , aby došlo k zobrazení ikony na displeji prístroje (obr. E 4).
2. Změřte šířku.

- Namiřte horní část přístroje na jednu stěnu cíle (místnost nebo objekt).

- Umístěte přístroj na jednom konci cíle a namiřte laser přes měřenou šířku. (Obrázek ① 1 zobrazuje, kde bude umístěn přístroj, provádíte-li měření od spodní části přístroje.)

- Klikněte na tlačítko ON, aby v horní části displeje došlo k zobrazení změřené šířky.

1. Změřte délku.

2. Umístěte přístroj na jednom konci cíle a namiřte laser přes měřenou délku. (Obrázek H 2 zobrazuje, kde bude umístěn přístroj, provádíte-li měření od spodní části přístroje.)

3. Klikněte na tlačítko ON, aby byla ve druhém rádku displeje zobrazena změřená délka.

4. Změřte výšku.

5. Umístěte přístroj na jednom konci cíle a namiřte laser přes měřenou výšku. (Obrázek ①3 zobrazuje, kde bude umístěn přístroj, provádíte-li měření od spodní části přístroje).

6. Klikněte na tlačítko 📂, aby byla ve třetím řádku displeje zobrazena změřená výška.

7. Prohlédněte si výsledný změřený objem ve spodní části displeje (obr. E 3).

Připočítání změřených hodnot

Můžete připočítat dvě měření, abyste získali celkovou hodnotu těchto dvou vzdáleností.

1. Klikněte na tlačítko (obr. 5), aby došlo k zapnutí přístroje.

2. Přístroj bude měřit vzdálenost od spodní části přístroje ke stěně nebo objektu (obr.F 1).

Chcete-li provádět měření od horní části přístroje, a ne od jeho spodní části (obr. 2), stiskněte na 2 sekundy tlačitko. Na displeji přístroje se ikona přístroje změní z ikony na ikonu (obr. 5).

1. Zamiřte laser vycházející z horní části přístroje (obr. Ⓐ 1) směrem na stěnu nebo objekt, jehož vzdálenost potřebujete změřit.
2. Klikněte na tlačítko, caby došlo k změření vzdálenosti od přístroje k požadované stěně nebo objektu.

3. Označte, že chcete přidat tuto změřenou hodnotu k následující změřené hodnotě.

4. Na klávesnici přístroje TLM99 klikněte na ikonu +/- (obr. A 7).

5. Na klávesnici přístroje TLM99s nebo TLM99si klikněte na ikonu ^+/- (obr. B 1).

6. Zamiřte laser vycházející z horní části přístroje na další stěnu nebo objekt.

7. Klikněte na tlačitko, aby došlo k změření vzdálenosti a k přidání této hodnoty k předcházejícímu měření.
8. Prohlédněte si celkový součet obou měření ve spodní části displeje (obr. ⑨ 3).

Odčítání měření

Můžete provádět odčítání jednoho měření od jiného.

1. Klikněte na tlačítko (obr. 5), aby došlo k zapnutí přístroje.
2. Přístroj bude měřit vzdálenost od spodní části přístroje ke stěně nebo objektu (obr. ⑤ 1).

Chcete-li provádět měření od horní části přístroje, a ne od jeho spodní části (obr. 2), stiskněte na 2 sekundy tlačítko. Na displeji přístroje se ikona přístroje změní z ikony na ikonu (obr. 5).

1. Zamiřte laser vycházející z horní části přístroje (obr. ①) směrem na stěnu nebo objekt, jehož vzdálenost potřebujete změřit.
2. Klikněte na tlačítko, aby došlo k změření vzdálenosti od přístroje k požadované stěně nebo objektu.

3. Označte, že chcete odečíst následující změřenou hodnotu od této změřené hodnoty.

4. Na klávesnici přístroje TLM99 klikněte dvakrát na ikonu +/- .

5. Na klávesnici přístroje TLM99s nebo TLM99si klikněte dvakrát na ikonu

6. Zamiřte laser vycházející z horní části přístroje na další stěnu nebo objekt.

7. Klikněte na tlačítko, aby došlo k změření vzdálenosti a k odečtení této hodnoty od předcházející změřené hodnoty.
8. Prohlédněte si rozdíl mezi dvěma měřeními ve spodní části displeje (obr. ①3).

Změna jednotek měření

Jakmile bude aktuální měření provedeno (přístroj není v průběžném režimu měření), můžete změnit jednotky měření z desetinných stop (6.21 ft) na zlomkové stopy (6'02" 9/16), zlomkové stopy na metry (1,894 m), metry na palce (74 9/16 in) nebo palce na desetinné stopy.

• Na klávesnici prístroje TLM99 klikněte na tlačitko (obr. A 3).
• Na klávesnici přístroje TLM99s nebo TLM99si držte tlačítko ^+/- (obr. B 1), dokud neuvidíte změnu jednotek (2 - 3 sekundy).

Použití přístroje TLM99s/TLM99si

S

Máte-li přístroj TLM99s nebo TLM99si, můžete použit jeho funkci Bluetooth® pro spárování s aplikací STANLEY Smart Connect na vašem telefonu nebo tabletu, a potom můžete zaznamenat přesná měření ve vašich plánech.

1. Ze stránek nebo si stáhněte aplikaci STANLEY Smart Connect do vašeho telefonu nebo tabletu.
2. Pomocí aplikace STANLEY Smart Connect získejte místnost nebo prostor, u kterého chcete zaznamenat míry a vytvořte si plán.
3. Na klávesnici přístroje TLM99s nebo TLM99si klikněte na tlačítko ON, aby došlo k zapnutí přístroje.
4. Jestliže se neobjeví ikona Bluetooth® na displeji (obr. ⑥), klikněte na klávesnici na tlačitko, aby došlo k aktivaci funkce Bluetooth®.
5. Použijte aplikaci STANLEY Smart Connect pro spárování vašeho telefonu nebo tabletu s přístrojem TLM99s nebo TLM99si.
6. Použijte přístroj TLM99s nebo TLM99si pro změření každé stěny v místnosti nebo prostoru zachyceného v plánu a synchronizujte změřené hodnoty s plánem.
7. Pomocí aplikace STANLEY Smart Connect uložte vytvořený plán.

Jakmile budete mít plán uložený, můžete jej exportovat do jednoho z několika různých formátů, včetně PDF, DXF nebo JPG a můžete jej vytisknout nebo poslat e-mailem jiným osobám (realitní kancelář, domácí centrum atd.).

Bluetooth

„SLOVNÍ OZNAČENÍ A LOGA BLUETOOTH ^ JSOU REGISTROVANÉ OCHRANNÉ ZNÁMKY VLASTNĚNÉ SPOLEČNOSTÍ BLUETOOTH SIG, INC. A JAKÉKOLI POUŽITÍ TĚCHTO ZNÁMEK SPOLEČNOSTÍ STANLEY FAT MAX JE PROVÁDĚNO NA ZÁKLADĚ LICENCE. OSTATNÍ OCHRANNÉ ZNÁMKY A OBCHODNÍ NÁZVY JSOU MAJETKEM JEJICH PŘÍSLUŠNÝCH VLASTNÍKŮ.“

Vypnutí přístroje

Tento přístroj může být vypnutý následujícími způsoby:

• Stiskněte a držte tlačitko po dobu několika sekund (dokud na displeji nebude nic zobrazeno).
• Nebudete-li tento přístroj používat déle než 90 sekund, dojde k jeho automatickému vypnutí.

Záruka

Společnost STANLEY zaručuje, že u tohoto výrobku nedojde během dvou (2) let k poruše způsobené vadou materiálu nebo špatným dílenským zpracováním. Tato OMEZENÁ ZÁRUKA se nevztahuje na výrobky, které jsou používány nesprávným způsobem, s kterými je špatně zacházeno, které jsou upraveny nebo které byly opravovány. Chcete-li získat další informace nebo pokyny pro odeslání výrobku, volejte prosím na telefonní číslo 866-786-5924. Pokud není stanoveno jinak, společnost STANLEY provede opravu jakéhokoli výrobku STANLEY zdarma, pokud bude zjištěno, že je vadný, a to včetně nákladů za díly a práci, nebo společnost STANLEY provede dle vlastního uvážení výměnu takového výrobku nebo vrátí jeho kupní cenu, která bude snížena o částku za amortizaci. TATO OMEZENÁ ZÁRUKA SE NEVZTAHUJE NA ŽÁDNÉ NÁHODNÉ NEBO NÁSLEDNÉ ŠKODY. Některé státy neumožňují vyloučení nebo omezení náhodných nebo následných škod, a proto se tato omezení nemusí vztahovat na vás. Tato OMEZENÁ ZÁRUKA V TRVÁNÍ DVOU LET vám poskytuje specifická zákonná práva, která se mohou v různých státech lišit. Mimo tuto záruku se na lasery STANLEY vztahuje následující záruka: Záruka vrácení peněz do 30 dnů. Nejste-li z jakéhokoli důvodu zcela spokojeni s použitím tohoto laseru STANLEY, můžete jej do 30 dnů od data zakoupení vrátit prodejci s dokladem o zakoupení tohoto výrobku a bude vám vrácena jeho kupní cena.

DŮLEŽITÁ POZNÁMKA: Zákazník odpovídá za správné použití a za péči o tento přístroj. Mimoto zákazník také zcela odpovídá za pravidelnou kontrolu přesnosti laserové jednotky a za kalibraci přístroje.

Na kalibraci a na péči o přístroj se záruka nevztahuje.

Kódy chyb

Pokud se na displeji objeví INFO s číslem kódu, proved'te odpovídající opatření k nápravě.

Kód Popis Postup pro nápravu
101 Přímaný signál je příliš slabý nebo měření trvá příliš dlouho	Použijte zaměřovací štítek nebo změňte povrch cíle.
102 Příjímaný signál je příliš silný	Cíl je příliš reflexní. Použijte zaměřovací štítek nebo změňte povrch cíle.
201 Příliš silné světelné pozadí Zmenšete	ntenzitu světelného pozadí povrchu cíle.
202 Přerušovaný laserový paprsek Odstraňte překážku a zopakujte měření.
203 Nedostatečný výkon Vyměňte baterie.
301 Příliš vysoká teplota Nechejte přístroj vychladnout na teplotu v rámci uvedeného rozsahu provozní teploty.
302 Příliš nízká teplota	Nechejte přístroj zahřát na teplotu v rámci uvedeného rozsahu provozní teploty.
401 Chyba hardwaru Provedťe několikrát zapnutí a vypnutí přístroje. Jestliže se tato chyba stále opakuje, vraťte vadný přístroj prodejci nebo do autorizovaného servisu. Viz část Záruka.
402 Neznámá chyba	Kontaktujte autorizovaný servis nebo prodejce. Viz část Záruka.

Technické údaje

Rozsah 0,1 m až 30 m (4 palce až 100 stop)
Přesnost měření* ± 2 mm (± 3/32 in)*
Rozlišení** 1 mm (1/16 in)**
Třída laseru Třída 2 (IEC/EN60825-1: 2014)
Typ laseru ≤ 1,0 mW při vlnové délce 620 - 690 nm
Automatické vypnutí laseru/podsvícení Po 30 s
Automatické vypnutí jednotky Po 90 s
Průběžné měření Ano
Plocha/objem Ano
Životnost baterií (2 x AAA) Až 3 000 měření (2 500 s funkcí Bluetooth)
Rozměry (V x H x Š) 120 x 48,5 x 26 mm
Hmotnost (včetně baterií) 100 g
Rozsah teploty pro uložení -10 °C až +60 °C
Rozsah provozní teploty 0 °C až +40 °C
*Přesnost měření závisí na aktuálních provozních podmínkách:V přiznivých podmínkách (dobrý povrch cíle a pokojová teplota) až do 10 m.V nepřiznivých podmínkách (jasné sluneční světlo, velmi slabý odraz od povrchu cíle nebo velké výkyvy teplot) se můze chyba měření u vzdáleností větších než 10 m zvětšit na ± 0,25 mm/m.**Rozlišení je nejmenší rozměr, jaký můžete vidět. V palcích je to 1/16". V mm je to 1 mm.
