Type de produit	Télémètre laser
Marque	Stanley
Modèle	TLM99si
Portée de mesure	1 m à 30 m (4 po à 100 pi)
Précision	± 2 mm (± 3/32 po)
Résolution d'affichage	1 mm (1/16 po)
Classe laser	Classe 2 (IEC/EN 60825-1:2014)
Puissance laser	≤ 1,0 mW à 620-690 nm
Extinction automatique laser	Après 30 secondes
Extinction automatique de l'appareil	Après 90 secondes
Mesure en continu	Oui
Calcul de surface / volume	Oui
Addition / soustraction de mesures	Oui
Unités de mesure	Mètres, pieds décimaux, pieds en fractions, pouces
Bluetooth	Oui (compatible avec application STANLEY Smart Connect)
Alimentation	2 piles AAA (alcalines recommandées)
Autonomie des piles	Jusqu'à 3000 mesures (2500 avec Bluetooth actif)
Dimensions (H x P x L)	120 x 48,5 x 26 mm
Poids (avec piles)	100 g
Température de fonctionnement	0 °C à +40 °C
Température de stockage	-10 °C à +60 °C
Garantie	2 ans (limitée, pièces et main-d'œuvre)
Sécurité laser	Ne pas regarder directement le faisceau ; éviter l'exposition prolongée
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux et sec ; ne pas utiliser de solvants
Pièces détachées et réparabilité	Contacter le service après-vente Stanley ou un revendeur agréé

FOIRE AUX QUESTIONS - TLM99si STANLEY

Comment allumer et prendre une mesure de distance ?

Appuyez sur le bouton ON (Figure A #5) pour allumer l'appareil. Pointez le laser vers la cible et appuyez à nouveau sur ON pour afficher la distance mesurée. La mesure par défaut se fait depuis le bas de l'appareil.

Comment changer l'unité de mesure (mètres, pieds, pouces) ?

Après avoir pris une mesure (pas en mode continu), maintenez enfoncé le bouton +/- (Figure B #1) pendant 2 à 3 secondes jusqu'à ce que l'unité change. Les unités disponibles sont : mètres, pieds décimaux, pieds en fractions et pouces.

Comment utiliser la fonction de mesure en continu ?

Allumez l'appareil, puis maintenez enfoncé le bouton ON pendant 2 secondes pour entrer en mode mesure continue. Déplacez l'appareil et la distance se met à jour en temps réel. Appuyez à nouveau sur ON pour figer la mesure et quitter ce mode.

Comment connecter le télémètre à un smartphone via Bluetooth ?

Téléchargez l'application STANLEY Smart Connect depuis l'App Store ou Google Play. Allumez le télémètre et assurez-vous que l'icône Bluetooth apparaît sur l'écran (sinon appuyez sur le bouton Bluetooth). Utilisez l'application pour appairer l'appareil.

Que faire si l'écran affiche un code d'erreur (INFO 101, 102, etc.) ?

Consultez le tableau des codes d'erreur dans la notice. Par exemple, erreur 101 : signal trop faible, utilisez une plaque réfléchissante. Erreur 102 : signal trop fort, surface trop réfléchissante. Erreur 203 : piles faibles, remplacez-les.

Comment mesurer une surface ou un volume ?

Pour une surface : appuyez une fois sur le bouton fonction (Figure A #4) jusqu'à voir l'icône de surface. Mesurez la largeur puis la longueur. Pour un volume : appuyez deux fois sur ce bouton pour l'icône volume, puis mesurez largeur, longueur et hauteur.

Comment ajouter ou soustraire des mesures ?

Prenez une première mesure, puis appuyez sur +/- (sur TLM99si, une fois pour ajouter, deux fois pour soustraire). Prenez la deuxième mesure, le résultat s'affiche en bas de l'écran.

Quelles piles utiliser et comment les remplacer ?

Utilisez deux piles AAA alcalines. Ouvrez le compartiment à l'arrière en soulevant le loquet, insérez les piles en respectant la polarité, puis refermez le cache jusqu'au clic.

Pourquoi mon télémètre s'éteint tout seul ?

L'appareil s'éteint automatiquement après 90 secondes d'inactivité pour économiser les piles. Vous pouvez le rallumer en appuyant sur ON. Le laser s'éteint après 30 secondes.

Comment nettoyer et entretenir l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez pas de solvants ni de produits abrasifs. Rangez l'appareil dans un endroit sec, à l'abri des températures extrêmes.

MODE D'EMPLOI TLM99si STANLEY

• Sécurité de l'utilisateur
• Sécurité concernant les piles
  • Installation (mise en place des piles)
• Fonctionnement
• Garantie
• Codes erreurs
• Caractéristiques

Conservez toutes les sections de ce manuel pour pouvoir vous y référer dans le futur.

Sécurité de l'utilisateur

AVERTISSEMENT :

Lisez attentivement les consignes de sécurité et le manuel du produit avant d'utiliser l'appareil. La personne responsable du produit doit s'assurer que tous les utilisateurs ont compris et respectent ces instructions.

AVERTISSEMENT :

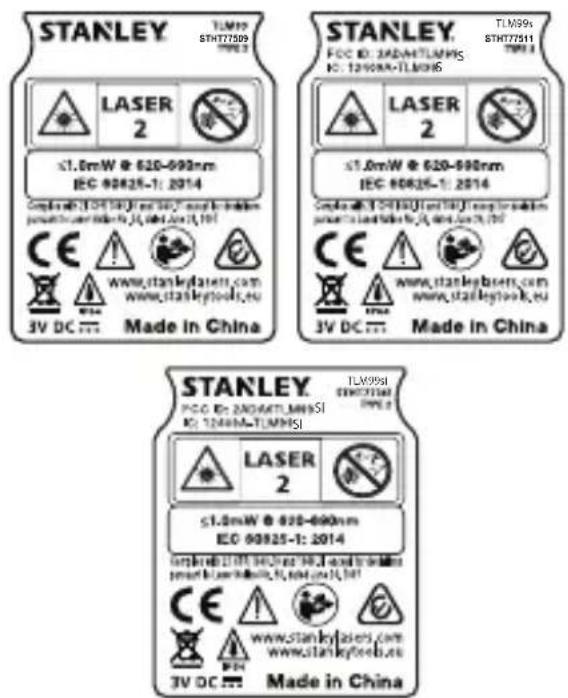

Les étiquettes d'informations suivantes sont apposées sur votre outil laser afin de vous informer de la classification du laser pour votre confort et votre sécurité.

L'outil TLM99/TLM99s/TLM99si émet un faisceau laser visible, comme illustré par la figure A. Le faisceau laser émis est de classe 2 selon la norme IEC 60825-1 et il est conforme à la norme 21 CFR 1040.10 et 1040.11, excepté concernant les écarts au titre de la notice laser n°50 du 24 juin 2007.

AVERTISSEMENT :

Lorsque l'outil laser est en marche, n'exposez pas vos yeux au faisceau laser émis (source lumineuse rouge). L'exposition à un faisceau laser pendant une période prolongée peut être dangereuse pour vos yeux. Ne regardez pas directement vers le faisceau avec des accessoires optiques.

AVERTISSEMENT : Afin de réduire le risque de blessure, l'utilisateur doit lire le manuel d'utilisation du produit, ainsi que le manuel de sécurité laser et les informations sur la sécurité relatives aux piles et batteries.

Déclaration de conformité CE Directive Équipement radio

MÈTRE LASER BLUETOOTH Stanley TLM99s/TLM99si

Stanley déclare par la présente que la MÊTRE LASER BLUETOOTH Stanley TLM99s/TLM99si est conforme à la Directive 2014/53/UE et à toutes les prescriptions des directives européennes applicables.

L'intégralité du certificat de conformité européenne est accessible auprès de Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgique ou à l'adresse Internet suivante : www.2helpu.com.

Effectuez une recherche basée sur le numéro de produit et le numéro de type indiqués sur la plaque signalétique.

Sécurité concernant les piles

AVERTISSEMENT : Les piles peuvent exploser ou fuir et provoquer de graves blessures ou un incendie. Afin d'en réduire le risque :

Respectez TOUJOURS toutes les consignes et les avertissements des étiquettes apposées sur les piles et leur emballage.

NE COURT-CIRCUITEZ aucune des bornes des piles.

NE RECHARGEZ PAS les piles alcalines.

NE MÉLANGEZ PAS des piles neuves avec des piles usagées. Remplacez toutes les piles par des piles neuves de même marque et de même type, en même temps.

NE MÉLANGEZ PAS des piles dont la composition chimique est différente.

NE JETEZ PAS les piles au feu.

GARDEZ TOUJOURS les piles hors de portée des enfants.

RETIREZ TOUJOURS les piles si l'appareil n'est pas utilisé pendant plusieurs mois.

REMARQUE : Assurez-vous d'utiliser les piles recommandées.

REMARQUE : Assurez-vous que les piles sont insérées correctement, en respectant la polarité.

Installation (mise en place des piles)

1. Trouvez le loquet du compartiment à piles à l'arrière de l'outil TLM99, TLM99s ou TLM99si (Figure ©2).
2. Relevez le loquet avec votre doigt pour le déverrouiller et retirez le cache du compartiment à piles (Figure D #1 et #2).
3. Insérez deux piles AAA, en vous assurant de positionner les extrémités - et + de chaque pile comme indiqué à l'intérieur du compartiment à piles (Figure D) #3).
4. Glissez les pointes au bas du cache dans les encoches du compartiment à piles (Figure D#4).
5. Poussez le cache jusqu'à ce qu'il s'enclenche en place (Figure D #5).

Lorsque l'outil est allumé, le niveau de puissance des piles apparaît dans la fenêtre d'affichage (Figure E #1).

Fonctionnement

Mesurer la distance d'un mur ou d'un objet

1. Cliquez sur (Figure A #5) pour allumer l'outil.
2. L'outil mesure la distance entre le bas de l'outil et le mur ou l'objet (Figure F#1).

Pour prendre la mesure depuis le haut de l'outil et non du bas (Figure F #2), maintenez enfoncé pendant 2 secondes. Dans la fenêtre d'affichage, l'icône de l'outil passe de à (Figure E #5).

1. Pointez le laser situé en haut de l'outil (Figure A #1) vers le mur ou l'objet dont vous voulez mesurer la distance (Figure F).
2. Cliquez sur pour mesurer la distance entre l'outil et le mur ou l'objet.
3. Au bas de la fenêtre d'affichage (Figure A#2), vous pouvez voir la distance mesurée (Figure E#3).

Pour prendre une nouvelle mesure, cliquez sur pour déplacer la mesure actuelle jusqu'à la ligne précédente dans la fenêtre d'affichage (Figure E #2). Puis répétez les étapes 2 à 5.

Mesure de distances en continu

Pour prendre une série de mesures tout en vous déplaçant, passez en mode Mesure Continue.

1. Cliquez sur (Figure A #5) pour allumer l'outil.
2. Pointez le laser situé en haut de l'outil (Figure A #1) vers le mur ou l'objet dont vous voulez mesurer la distance (Figure F).
3. Maintenez enfoncé pendant 2 secondes pour passer en mode Mesure Continue.
4. Au bas de la fenêtre d'affichage (Figure A#2), vous pouvez voir la distance mesurée (Figure E#3) qui ne cesse de changer à mesure que vous déplacez l'outil.
5. Pour prendre la mesure (entre le bas de l'outil et le mur ou l'objet) et quitter le mode Mesure Continue, cliquez sur ON.

F

Pour prendre une nouvelle mesure, cliquez sur pour déplacer la mesure actuelle sur la ligne précédente dans la fenêtre d'affichage. Puis répétez les étapes 2 à 5.

Mesure de zone

Vous pouvez mesurer la zone d'un mur, d'un plancher ou d'un objet.

1. Cliquez sur (Figure A #5) pour allumer l'outil.
2. L'outil mesure la distance entre le bas de l'outil et le mur ou l'objet (Figure F#1).
   Pour prendre la mesure depuis le haut de l'outil et non du bas (Figure F #2), maintenez enfoncé pendant 2 secondes. Dans la fenêtre d'affichage, l'icône de l'outil passe de à (Figure E #5).
3. Cliquez sur pour afficher dans la fenêtre d'affichage (Figure E #4).

4. Mesurer la largeur.

5. Pointez le haut de l'outil vers l'un des côtés de la cible (mur, plancher ou objet).

6. Placez l'outil sur l'une des extrémités de la cible et dirigez le point du laser sur la largeur. (La figure G) #1 indique là où positionner l'outil si vous effectuez une mesure depuis le bas de l'outil.)

7. Cliquez sur ON pour afficher la mesure de la largeur en haut de la fenêtre d'affichage.

8. Mesurer la longueur.

9. Placez l'outil sur l'une des extrémités de la cible et dirigez le point du laser sur la longueur. (La figure G) #2 indique là où positionner l'outil si vous effectuez une mesure depuis le bas de l'outil.)

10. Cliquez sur ON pour afficher la mesure de la longueur en haut de la fenêtre d'affichage.

11. Vous pouvez voir la mesure de la zone au bas de la fenêtre d'affichage (Figure E #3).

Mesure de Volume

Vous pouvez mesurer le volume d'une pièce ou d'un objet.

1. Cliquez sur (Figure A #5) pour allumer l'outil.
2. L'outil mesure la distance entre le bas de l'outil et le mur ou l'objet (Figure F#1).

Pour prendre la mesure depuis le haut de l'outil et non du bas (Figure F #2), maintenez enfoncé pendant 2 secondes. Dans la fenêtre d'affichage, l'icône de l'outil passe de à (Figure E #5).

1. Cliquez deux fois sur pour afficher dans la fenêtre d'affichage (Figure E #4).

2. Mesurer la largeur.

3. Pointez le haut de l'outil vers l'un des côtés de la cible (pièce ou objet).

4. Placez l'outil sur l'une des extrémités de la cible et dirigez le point du laser sur la largeur. (La figure H #1 indique là où positionner l'outil si vous effectuez une mesure depuis le bas de l'outil.)

5. Cliquez sur ON pour afficher la mesure de la largeur en haut de la fenêtre d'affichage.

6. Mesurer la longueur.

7. Placez l'outil sur l'une des extrémités de la cible et dirigez le point du laser sur la longueur. (La figure H #2 indique là où positionner l'outil si vous effectuez une mesure depuis le bas de l'outil.)

8. Cliquez sur ON pour afficher la mesure de la longueur en haut de la fenêtre d'affichage.

9. Mesurer la hauteur.

10. Placez l'outil sur l'une des extrémités de la cible et dirigez le point du laser sur la hauteur. (La figure H#3 indique là où positionner l'outil si vous effectuez une mesure depuis le bas de l'outil).

11. Cliquez sur ON pour afficher la mesure de la hauteur sur la troisième ligne de la fenêtre d'affichage.

12. Vous pouvez voir la mesure du volume au bas de la fenêtre d'affichage (Figure E #3).

Ajouter des mesures

Vous pouvez ajouter deux mesures afin d'obtenir la mesure totale de deux distances.

1. Cliquez sur (Figure A #5) pour allumer l'outil.
2. L'outil mesure la distance entre le bas de l'outil et le mur ou l'objet (Figure F#1).

Pour prendre la mesure depuis le haut de l'outil et non du bas (Figure F #2), maintenez enfoncé pendant 2 secondes. Dans la fenêtre d'affichage, l'icône de l'outil passe de à (Figure E #5).

1. Pointez le laser situé en haut de l'outil (Figure A #1) vers le mur ou l'objet dont vous voulez mesurer la distance.
2. Cliquez sur pour mesurer la distance entre l'outil et le mur ou l'objet.

3. Indiquez que vous souhaitez ajouter cette mesure à la suivante.

4. Sur le clavier du TLM99, cliquez sur (Figure A #7).

5. Sur le clavier du TLM99s ou du TLM99si, cliquez sur +/- (Figure B) #1).

6. Dirigez le laser situé en haut de l'outil vers le mur ou l'objet suivant.

7. Cliquez sur pour mesurer la distance et l'ajouter à la précédente.
8. Vous pouvez voir le total des deux mesures au bas de la fenêtre d'affichage (Figure E#3).

Soustraire des mesures

Vous pouvez soustraire une mesure d'une autre.

1. Cliquez sur (Figure A #5) pour allumer l'outil.
2. L'outil mesure la distance entre le bas de l'outil et le mur ou l'objet (Figure F#1).

Pour prendre la mesure depuis le haut de l'outil et non du bas (Figure F #2), maintenez enfoncé pendant 2 secondes. Dans la fenêtre d'affichage, l'icône de l'outil passe de à (Figure E #5).

1. Pointez le laser situé en haut de l'outil (Figure A #1) vers le mur ou l'objet dont vous voulez mesurer la distance.
2. Cliquez sur à pour mesurer la distance entre l'outil et le mur ou l'objet.

3. Indiquez que vous souhaitez soustraire la prochaine mesure de celle-ci.

4. Sur le clavier du TLM99, cliquez deux fois sur +/-

5. Sur le clavier du TLM99s ou du TLM99si, cliquez deux fois sur _M13 + / - .

6. Dirigez le laser situé en haut de l'outil vers le mur ou l'objet suivant.

7. Cliquez sur pour mesurer la distance et la soustraire de la précédente.
8. Vous pouvez voir la différence entre les deux mesures au bas de la fenêtre d'affichage (Figure E #3).

Changer l'unité de mesure

Une fois la mesure prise (l'appareil n'est pas en mode Mesure Continue), vous pouvez changer l'unité de mesure de pied décimaux (6,21 ft) à pied en fractions (6',02" 9/16), de pied en fractions à mètres (1,894 m), de mètres à pouces (74 9/16 in) ou de pouces à pied décimaux.

- Sur le clavier du TLM99, cliquez sur (Figure A#3).

- Sur le clavier du TLM99s ou du TLM99si, maintenez enfoncé +/- (Figure B #1) jusqu'à ce que la mesure change (2 à 3 secondes).

Utiliser le TLM99s/TLM99si avec

F

Si vous possédez un TLM99s ou un TLM99si, vous pouvez utiliser sa capacité Bluetooth ^® pour l'appairer avec l'application STANLEY Smart Connect sur votre téléphone portable ou votre tablette et ainsi pouvoir enregistrer des mesures précises dans vos plans de masse.

1. Depuis ou, téléchargez app Store
   l'application STANLEY Smart Connect sur votre téléphone portable ou votre tablette.
2. À l'aide de l'application STANLEY Smart Connect, capturez la pièce ou l'espace dont vous souhaitez enregistrer les mesures et établissez votre plan de masse.
3. Sur le clavier du TLM99s ou du TLM99si, cliquez sur ON pour allumer l'outil.
4. Si l'icône Bluetooth® n'apparaît pas dans la fenêtre d'affichage (Figure E#6), cliquez sur sur le clavier pour activer le Bluetooth®.
5. Utilisez l'application STANLEY Smart Connect pour appairer votre téléphone portable ou votre tablette au TLM99s ou au TLM99si.
6. Utilisez le TLM99s ou le TLM99si pour mesurer chaque mur de la pièce ou de l'espace capturé dans le plan de masse et synchronisez les mesures dans le plan.
7. Utilisez l'application STANLEY Smart Connect, pour sauvegarder le plan de masse.

Après avoir sauvegardé le plan de masse, vous pouvez l'exporter dans l'un des formats de fichier proposés, notamment PDF, DXF ou JPG et l'imprimer ou l'envoyer par courrier électronique à d'autres personnes (agent immobilier, rénovateurs, etc.).

Bluetooth

"LA MARQUE ET LES LOGOS BLUETOOTH ® SONT DES MARQUES COMMERCIALES DÉPOSÉES PROPRIÉTÉ DE BLUETOOTH SIG, INC. ET CES MARQUES SONT UTILISÉES PAR STANLEY TOOLS SOUS LICENCE. LES AUTRES MARQUES ET DÉSIGNATIONS COMMERCIALES APPAR-TIENNENT À LEURS DÉTENTEURS RESPECTIFS."

Éteindre l'outil

L'outil peut être éteint de l'une ou l'autre de ces façons :

• Maintenez enfoncé pendant plusieurs secondes (jusqu'à ce que l'écran d'affichage s'éteigne).
• Si vous n'utilisez pas l'outil pendant 90 secondes, il s'éteint automatiquement.

Garantie

STANLEY garantit ce produit pour une période de deux (2) ans contre les défauts de pièces et de main d'œuvre. Cette GARANTIE LIMITÉE ne couvre pas les produits mal utilisés, mal entretenus, altérés ou réparés. Merci d'appeler le 866-786-5924 pour obtenir plus d'informations ou connaître les conditions de renvoi. Sauf indication contraire, STANLEY répare gratuitement, tout produit STANLEY avéré défectueux, en incluant notamment les coûts de pièces et de main-d'œuvre, ou si STANLEY le décide, remplace ces outils ou rembourse leur prix d'achat, amputé du montant de leur dépréciation, en échange du produit défectueux. CETTE GARANTIE LIMITÉE EXCLUT TOUS LES DOMMAGES ACCIDENTELS OU INDIRECTS. Certains états n'autorisent pas l'exclusion ou la limitation de garantie face aux dommages accidentels ou indirects, ces limitations peuvent donc ne pas vous concerner. Cette GARANTIE LIMITÉE DEUX ANS vous ouvre des droits juridiques particuliers qui peuvent varier d'un état à l'autre. En plus de cette garantie, les lasers STANLEY sont couverts par : Une garantie "Satisfait ou Remboursé" de 30 jours. Si vous deviez, pour une quelconque raison, ne pas être entièrement satisfait du niveau de performance de votre laser STANLEY, vous pouvez le renvoyer, avec sa facture, dans un délai de 30 jours à partir de sa date d'achat, pour vous le faire rembourser.

INFORMATION IMPORTANTE : Le client est responsable de l'utilisation correcte et du soin apporté à l'appareil. De plus, le client est entièrement responsable des contrôles périodiques liés à la précision de l'appareil laser et donc du calibrage de l'instrument.

Le calibrage et l'entretien ne sont pas couverts par la garantie.

Codes erreurs

Si INFO apparaît dans la fenêtre d'affichage avec un numéro de Code, exécutez l'Action Corrective correspondante.

Code	Descriptif Action corrective
101	Signal reçu trop faible, Délai de la prise de mesure trop long	Utilisez une plaque sur la cible ou changez de surface cible.
102	Signal reçu trop élevé La cible est trop réfléchissante. Utilisez une plaque sur la cible ou changez de surface cible.
201	Trop de lumière en arrière-plan Réduisez la lumière à l'arrière-plan de la zone cible.
202	Interruption du faisceau laser Retirez l'obstacle et répétez la prise de mesure.
203	Puissance insuffisante Remplacez les piles.
301	Température trop élevée Laissez l'appareil refroidir à une température comprise dans la plage detempératures de fonctionnement spécifiée.
302	Température trop faible Laissez l'appareil remonter à une température comprise dans la plage detempératures de fonctionnement spécifiée.
401	Erreur Matérielle Éteignez et rallumez l'appareil plusieurs fois. Si l'erreur persiste, renvoyez l'outil défectueux au centre d'assistance ou au revendeur. Consultez la Garantie.
402	Erreur inconnue Contactez le Centre d'assistance ou le revendeur. Consultez la Garantie.

F

Caractéristiques

F

Portée 1m à 30m (4in à 100ft)
Précision des mesures* ± 2mm (± 3/32in)*
Résolution** 1mm (1/16in)**
Classe laser Classe 2 (IEC/EN60825-1: 2014)
Type laser ≤ 1,0mW à 620-690nm
Extinction automatique Laser/Rétro-éclairage Après 30s
Extinction automatique de l'unité Après 90s
Mesure Continue Oui
Zone/Volume Oui
Durée de vie des piles (2 x AAA) Jusqu'à 3000 prises de mesures (2500 avec Bluetooth)
Dimensions (H x P x L) 120 x 48,5 x 26mm (4,72 x 1,91 x 1,02in)
Poids (avec piles) 100 g (3,21 oz)
Plage de températures de stockage -10°C ~ +60°C (14°F ~ 140°F)
Plage de températures de fonctionnement 0°C ~ +40°C (32°F ~ 104°F)
*La précision de la prise de mesure dépend des conditions ambiantes :Si les conditions sont favorables (bonne surface de la cible et bonne température de la pièce), jusqu'à 10m (33ft).Si les conditions sont défavorables (forte lumière du soleil, surface de cible peu réfléchissante, fortes fluctuations des températures), le taux d'erreur peut augmenter de ± 0,25mm/m (± 0,003 in/ft) pour des distances de plus de 10 m (33ft).**Résolution est la plus affinée des mesures que vous puissiez voir. En pouces, 1/16". En mm, 1mm.

Contenuti

NON caricare le batterie alcaline.
