NÁVOD NA OBSLUHU Fatmax FME821 STANLEY

Preložené z pôvodného návodu

www.stanley.eu

FME821

FME822

A 4 8 6 5 7 9 9

13 11 12 10 5 B

5 10 11 13 C A 5 10 11 13 B

14 13 11 D

13 16 15 10 5 E

Vaša uhlová brúska Stanley Fat Max FME821, FME822 je určená na brúsenie a rezanie kovov a muriva pomocou vhodných typov rezných alebo brúsnych kotúčov. So zodpovedajúcim ochranným krytom je táto brúska určená iba na remeselnícke a neprofesionálne použitie.

Bezpečnostné pokyny

Všeobecné bezpečnostné pokyny na prácu s elektrickým náradím

Varovanie! Prečítajte si všetky bezpečnostné pokyny a bezpečnostné výstrahy. Nedodržanie nižšie uvedených varovaní a pokynov môže viest' k spôsobeniu úrazu elektrickým prúdom, k vzniku požiaru alebo k vážnemu zraneniu.

Všetky bezpečnostné varovania a pokyny uschovajte na budúce použitie.

Označenie „elektrické náradie“ vo všetkých upozorneniach odkazuje na Vaše náradie napájané zo siete (je vybavené prívodným káblom) alebo náradie napájané akumulátorom (bez prívodného kábla).

a. Udržujte pracovný priestor čistý a dobre osvetlený. Preplnený a neosvetlený pracovný priestor môže viest k spôsobeniu úrazov.

b. Nepracujte s elektrickým náradím vo výbušnom prostredí, ako sú napríklad priestory s výskytom horľavých kvapalín, plynov alebo prašných látok. V elektrickom náradí dochádza k iskreniu, ktoré môže spôsobit’ vznietenie horľavého prachu alebo výparov.

c. Pri práci s elektrickým náradím zaistite bezpečnú vzdialenost' detí a ostatných osôb. Rozptyľovanie môže spôsobit' stratu kontroly nad náradím.

a. Zástrčka prívodného kábla náradia musí zodpovedat' zásuvke. Zástrčku nikdy žiadnym spôsobom neupravujte. Nepoužívajte pri uzemnenom elektrickom náradí žiadne upravené zástrčky. Neupravované zástrčky a zodpovedajúce zásuvky znižujú riziko vzniku úrazu elektrickým prúdom.

b. Nedotýkajte sa uzemnených povrchov, ako sú napríklad potrubia, radiátory, elektrické sporáky a chladničky. Pri uzemnení Vášho tela narastá riziko úrazu elektrickým prúdom.

c. Nevystavujte elektrické náradie dažd'u alebo vlhkému prostrediu.

d. S prívodným káblom zaobchádzajte opatrne. Nikdy nepoužívajte prívodný kábel na prenášanie alebo posúvanie náradia a net'ahajte zaň, ak chcete náradie odpojit' od elektrickej siete. Zabráňte kontaktu kábla s mastnými, horúcimi a ostrými predmetmi alebo pohyblivými čast'ami. Poškodený alebo zapletený prívodný kábel zvyšuje riziko vzniku úrazu elektrickým průdom.

e. Pri práci s náradím vonku používajte predlžovacie káble určené na vonkajšie použitie. Použitie kábla na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.

f. Ak musíte s elektrickým náradím pracovat' vo vlhkom prostredí, použite napájací zdroj s prúdovým chráničom (RCD). Použitie prúdového chrániča (RCD) znižuje riziko úrazu elektrickým prúdom.

1. Bezpečnost' osób

a. Pri použití elektrického náradia zostante stále pozorní, sledujte, čo robíte a pracujte s rozvahou. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Chvílka nepozornosti pri práci s elektrickým náradím môže viest' k vážnemu úrazu.

b. Používajte prvky osobnej ochrany. Vždy používajte ochranu zraku. Ochranné prostriedky ako respirátor, protišmyková pracovná obuv, prilba a chrániče sluchu, používané v príslušných podmienkach, znižujú riziko poranenia osôb.

c. Zabráňte náhodnému zapnutiu náradia. Pred pripojením zdroja napätia alebo pred vložením akumulátora a pred zdvihnutím alebo prenášaním náradia skontrolujte, či je vypínač v polohe vypnuté.

P renášanie elektrického náradia s prstom na vypínači alebo pripojenie náradia k napájaciemu zdroju, ak je vypínač náradia v polohe zapnuté, môže spôsobit úraz.

d. Pred spustením z náradia vždy odstráňte všetky klůče alebo nastavovacie prípravky. Nastavovacie klůče ponechané na náradí môžu byť zachytené rotujúcimi časťami náradia a môžu spôsobit úraz.

e. Neprekážajte sami sebe. Pri práci vždy udržujte vhodný postoj a rovnováhu. Tak je umožnená lepšia ovládatelnosť náradia v neočakávaných situáciách.

f. Vhodne sa obliekajte. Nenoste vol'ný odev alebo šperky. Dbajte na to, aby sa Vaše vlasy, odev a rukavice nedostali do kontaktu s pohyblivými čast'ami. Vol'ný odev, šperky alebo dlhé vlasy môžu byt' pohyblivými dielmi zachytené.

g. Ak sú zariadenia vybavené adaptérom na pripojenie príslušenstva na zachytávanie prachu, zaistite jeho správne pripojenie a riadnu funkciu. Použitie týchto zariadení môže znížiť nebezpečenstvo týkajúce sa prachu.

SLOVENSKY

a. Nepret'ažujte elektrické náradie. Použivajte na vykonávanú prácu správny typ náradia. Pri použití správneho typu náradia bude práca vykonávaná lepšie a bezpečnejšie.

b. Ak nie je možné vypínač náradia zapnút' a vypnút', s náradím nepracujte. Každé elektrické náradie s nefunkčným vypínačom je nebezpečné a musí sa opravit'.

c. Pred nastavovaním náradia, pred výmenou príslušenstva alebo ak náradie nepouživate, odpojte zástrčku prívodného kábla od zásuvky alebo z náradia vyberte akumulátor. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného zapnutia náradia.

d. Uložte elektrické náradie mimo dosahu detí a nedovol'te ostatným osobám, ktoré toto náradie nevedia ovládat', alebo ktoré nepoznajú tieto bezpečnostné pokyny, aby s týmto elektrickým náradím pracovali. Elektrické náradie je v rukách nekvalifi kovanej obsluhy nebezpečné.

e. Vykonávajte údržbu elektrického náradia. Skontrolujte vychýlenie alebo zablokovanie pohyblivých častí, poškodenie jednotlivých dielcov a iné okolnosti, ktoré môžu ovplyvnit' chod náradia. Ak je náradie poškodené, nechajte ho opravit'. Mnoho nehôd býva spôsobených zanedbanou údržbou náradia.

f. Rezné nástroje udržujte ostré a čisté. Riadne udržiavané rezné nástroje s ostrými reznými ostriami sú menej náchylné na zanášanie nečistotami a lepšie sa s nimi pracuje.

g. Používajte toto elektrické náradie, príslušenstvo a pracovné nástroje podľa týchto pokynov a berte do úvahy prevádzkové podmienky a prácu, ktorá sa bude vykonávat'. Použitie elektrického náradia na iné účely, než na aké je určené, môže byť nebezpečné.

1. Servis

a. Opravy elektrického náradia zverte iba kvalifi kovanému technikovi, ktorý bude používať originálne náhradné diely. Tým zaistíte bezpečnú prevádzku náradia.

Doplnkové bezpečnostné pokyny na prácu s elektrickým náradím

Varovanie! Doplnkové bezpečnostné pokyny pre brúsenie, leštenie, rozbrusovanie alebo rezanie

♦ Toto elektrické náradie bolo skonštruované tak, aby pracovalo ako brúska, leštička alebo rozbrusovačka. Preštudujte si všetky bezpečnostné výstrahy, pokyny, obrázky a technické údaje uvedené pre toto náradie. Nedodržanie všetkých nižšie uvedených pokynov môže viest' k úrazu elektrickým prúdom, k požiaru alebo k vážnemu zraneniu.

♦ Pracovné operácie, na ktoré nie je toto elektrické náradie určené, môžu vytvárat' rizikové situácie, pri ktorých môže dôjst' k zraneniu.

♦ Nepoužívajte príslušenstvo, ktoré nie je výslovne navrhnuté a odporúčané výrobcom náradia. I keď môže byť príslušenstvo použité taktiež s Vaším elektrickým náradím, neznamená to, že je zaistená jeho bezpečná prevádzka.

♦ Menovité otáčky príslušenstva sa musia minimálne rovnat' maximálnym otáčkam vyznačeným na štítku náradia. Príslušenstvo, ktoré sa otáča rýchlejšie, než sú jeho povolené maximálne otáčky, sa môže roztrhnút alebo rozlomit'.

♦ Vonkajší priemer a hrúbka Vášho príslušenstva musia zodpovedat' technickým parametrom Vášho náradia. Pri použití kotúčov nesprávnych rozmerov nie je možné zaistit' zodpovedajúcu bezpečnosť a ovládatel'nost' náradia.

Montážny závit príslušenstva musí zodpovedat' závitu na hriadeli brúsky. Pri príslušenstve upevňovanom pomocou prírub musí priemer upínacieho otvoru príslušenstva zodpovedat' polohovaciemu priemeru príruby. Príslušenstvo, ktoré nezodpovedá montážnym prvkom na náradí, sa nebude otáčat' rovnomerne, bude nadmerne vibrovať a môže spôsobit' stratu ovládatelnosti.

♦ Nepoužívajte poškodené príslušenstvo. Pred každým použitím skontrolujte príslušenstvo. Pri brúsnych kotúčoch skontrolujte, či nie sú prasknuté alebo odštiepené. Pri oporných podložkách skontrolujte, či nie sú prasknuté, potrhané alebo nadmerne opotrebované. Ak dôjde k pádu elektrického náradia alebo príslušenstva, skontrolujte, či nedošlo k poškodeniu a ak je to nutné, použite nepoškodené príslušenstvo. Po kontrole a montáži príslušenstva nechajte náradie v chode v maximálnych otáčkach naprázdno po dobu jednej minúty. V tomto testovacom čase sa poškodené príslušenstvo obvykle zničí.

♦ Používajte prvky osobnej ochrany. V závislosti od vykonávanej práce použite tvárový štít, ochranné okuliare alebo bezpečnostné okuliare. Podl’a situácie používajte masku proti prachu, chrániče sluchu, rukavice a pracovnú zásteru schopnú zachytit’ čiastočky brusiva alebo fragmenty obrobku.

Ochrana zraku musí byt schopná zastaviť odletujúce nečistoty vznikajúce pri rôznych pracovných operáciách. Maska proti prachu alebo respirátor musí filtrovať čiastočky vznikajúce pri Vašej práci. Dlhodobé vystavenie vysokej intenzite hluku môže spôsobit’ stratu sluchu.

Udržujte okolostojace osoby v bezpečnej vzdialenosti od pracovného priestoru. Každý, kto vstupuje do pracovného priestoru, musí byt' vybavený prvkami osobnej ochrany. Fragmenty obrobku alebo úlomky kotúča môžu odlietavať a spôsobit' úraz i mimo priameho miesta práce.

SLOVENSKY

♦ Pri pracovných operáciách, pri ktorých by mohlo dôjst' ku kontaktu so skrytými vodičmi alebo s vlastným prívodným káblom, držte elektrické náradie vždy za izolované rukoväti.

Prívodný kábel vedřte mimo dosahu rotujúceho príslušenstva. Pri strate kontroly môže dôjst' k preseknutiu alebo obrúseniu kábla a Vaša ruka alebo paža môže byt zachytená a vtiahnutá do rotujúceho príslušenstva.

♦ Nikdy neodkladajte náradie, pokým nedôjde k úplnému zastaveniu pracovného nástroja. Rotujúce príslušenstvo sa môže zaryt’ do povrchu, čo môže spôsobit’ stratu Vašej kontroly nad náradím.

♦ Nespúšťajte elektrické náradie, ak ho prenášate v ruke vedľa tela. Náhodný kontakt s rotujúcim príslušenstvom by mohol spôsobit’ zachytenie Vášho oblečenia a následný kontakt príslušenstva s Vašim telom.

Pravidelne čistite vetracie otvory elektrického náradia. Ventilátor motora bude vťahovať prach do skrine náradia a nahromadené kovové čiastočky môžu spôsobit’ úraz elektrickým prúdom.

♦ Nepoužívajte elektrické náradie v blízkosti horľavých materiálov. Iskry môžu spôsobit’ ich vznietenie.

♦ Nepoužívajte príslušenstvo, ktoré vyžaduje chladenie kvapalinou.

P oužitie vody alebo inej chladiacej kvapaliny môže viest' k smrtelnému úrazu elektrickým prúdom alebo k inému zraneniu.

Poznámka: Vyššie uvedené varovanie sa nevztahuje na elektrické náradie, ktoré je určené špeciálne na použitie s chladiacimi systémami.

Spätný ráz a príslušné varovania

Spätný ráz je náhlou reakciou na zovretie alebo zaseknutie otáčajúceho sa kotúča, podpornej podložky, kefy alebo akéhokol'vek iného príslušenstva. Zovretie alebo zaseknutie spôsobuje rýchle zablokovanie rotujúceho príslušenstva, ktoré ešte navyše v bode kontaktu spôsobí stratu kontroly nad náradím a jeho pohyb v opačnom smere, než je smer otáčania príslušenstva.

Ak je napríklad brúsny kotúč zovretý alebo zaseknutý v obrobku, hrana kotúča sa v mieste kontaktu s obrobkom môže zarezat' hlbšie, a môže tak spôsobit' vyskočenie kotúča smerom nahor alebo spätný ráz. Kotúč môže vyskočit' smerom k obsluhe alebo od obsluhy, v závislosti od smeru pohybu kotúča v bode, kde došlo k jeho zovretiu.

Za týchto podmienok môžu brúsne kotúče aj prasknút'.

Spätný ráz je výsledkom nesprávného použitia náradia a nesprávnych pracovných postupov alebo pracovných podmienok. Spätnému rázu sa môže zabrániť správnym vykonávaním nižšie uvedených opatrení.

Držte náradie stále pevne a udržujte postoj a ruky v takej polohe, aby ste boli stále pripravení kompenzovat' sily spätného rázu. Vždy používajte prídavnú rukovát', ak je vo vybavení náradia, aby bola zaručená maximálna ovládatel'nosť pri spätnom ráze alebo pri momentových reakciách pri zapnutí náradia. Ak dodržuje obsluha uvedené opatrenia, môže kontrolovať momentové reakcie i silu spätného rázu.

♦ Nikdy nevkladajte ruky do blízkosti rotujúceho príslušenstva.

M ôže dôjst' k spätnému rázu príslušenstva cez Vaše ruky.

♦ Nezaujímajte postoj na takom mieste, do ktorého sa bude pohybovat náradie pri spätnom ráze. Spätný ráz vymrští náradie v opačnom smere, než je smer otáčania kotúča v mieste zovretia.

Zvláštnu pozornosť venujte práci vykonávanej v rohoch, práci na ostrých hranách a pod. Zabráňte poskakovaniu a zaseknutiu príslušenstva.

R ohy, ostré hrany alebo kmitanie majú tendenciu zachytávat' rotujúce príslušenstvo, čo môže spôsobit' stratu kontroly nad náradím alebo spätný ráz.

♦ Nepoužívajte kotúče pre reťazové píly alebo ozubené pílové kotúče. Pri ich použití často dochádza k spätnému rázu alebo k strate kontroly nad náradím.

Bezpečnostné pokyny týkajúce sa brúsenia a rozbrusovania

Používajte iba typy kotúčov, ktoré sú odporúčané pre Vaše elektrické náradie, a príslušný kryt určený pre zvolený kotúč. Kotúče, ktoré nie sú určené pre Vaše náradie, nemôžu byť zodpovedajúcim spôsobom chránené a sú nebezpečné.

Brúsna plocha kotúčov s prehlbeným stredom musí byt' namontovaná pod rovinou okraja ochranného krytu. Nesprávne namontovaný kotúč, ktorý prečnieva cez rovinu okraja ochranného krytu, nemôže byt' zodpovedajúcim spôsobom chránený.

Kryt musí byt' na náradí bezpečne pripevnený a musí byt' umiestnený tak, aby zaručoval maximálnu bezpečnost' a aby bola pred používatel'om náradia obnažená iba minimálna časť kotúča.

Kryt pomáha chránit' používatel'a náradia pred odletujúcimi úlomkami kotúča, pred náhodným kontaktom s kotúčom a pred iskrami, ktoré môžu spôsobit' vznietenie odevu.

SLOVENSKY

Kotúče sa musia používať iba na odporúčané aplikácie. Napríklad: Nebrúste bočnou stranou rozbrusovacieho kotúča. Rozbrusovacie kotúče sú určené na obvodové brúšenie. Bočné sily pôsobiace na tieto kotúče môžu spôsobit’ ich roztrieštenie.
Vždy používajte nepoškodené príruby kotúčov, ktoré majú správnu veľkost’ a tvar zodpovedajúci zvolenému kotúču. Správne typy prírub podopierajú kotúč, a tak znižujú riziko jeho prasknutia. Príruby pre rozbrusovacie kotúče sa môžu lišiť od prírub pre brúsne kotúče.
♦ Nepoužívajte opotrebované kotúče z väčších brúsok. Kotúč určený pre väčšie náradie nie je vhodný pre vyššie otáčky menšieho náradia a môže prasknút.

Doplnkové bezpečnostné pokyny pre rozbrusovanie

Netlačte na rozbrusovací kotúč a nevyvíjajte naň nadmerný tlak. Nepokúšajte sa vytvárat' príliš vel'kú hĺbku rezu. Nadmerné namáhanie kotúča zvyšuje jeho zaťaženie a náchylnosť k ohybu v reze, a tak možnosť spätného rázu alebo poškodenie kotúča.
Nestojte v osi rotujúceho kotúča a nestavajte sa za rotujúci kotúč. Ak sa pohybuje počas prevádzky kotúč smerom od Vášho tela a ak dôjde k spätnému rázu, otáčajúci sa kotúč a náradie môže byť vymrštené priamo na Vás.
Ak dôjde k zablokovaniu kotúča alebo z akéhokol'vek dôvodu k prerušeniu rezu, vypnite náradie a držte ho bez pohybu, kým nedôjde k úplnému zastaveniu kotúča. Nikdy sa nepokúšajte vybrat' kotúč z rezu, ak je kotúč v pohybe, pretože by mohlo dôjst' k spät-nému rázu. Premýšl'ajte a vykonávajte potrebné úpravy, aby ste eliminovali pričinu zaseknutia rozbrusovacieho kotúča.
Nezačínajte znovu rezat' v obrobku. Počkajte, kým kotúč nedosiahne maximálne otáčky a opatrne zasuňte kotúč znovu do rezu. Ak je kotúč ponechaný v obrobku a náradie je znovu zapnuté, kotúč sa môže zaseknút', môže vyskočit' z rezu alebo môže dôjst' k spätnému rázu.
Panely a akékol'vek príliš vel'ké obrobky si podoprite, aby ste minimalizovali riziko zovretia kotúča a spätného rázu. Vel'ké obrobky majú tendenciu sa pôsobením vlastnej hmotnosti prehýbat'. Podpery musia byť umiestnené pod obrobkom na oboch stranách v blízkosti čiary rezu a v blízkosti okrajov obrobku.
♦ Ak robíte zárezy a prierezy do stien alebo do iných materiálov, za ktoré nevidíte, bud’te veľmi opatrní. Vyčnievajúci kotúč môže spôsobít’ prerezanie plynového alebo vodovodného potrubia, elektrických vodičov alebo predmetov, ktoré môžu spôsobít’ spätný ráz.

Bezpečnostné varovania pre brúsne pracovné operácie

♦ Nepoužívajte výrazne väčšie kotúče brúsneho papiera. Pri vol’be brúsneho papiera postupujte podľa odporúčaní výrobcov. Väčšie kotúče brúsneho papiera, ktoré presahujú brúsnu podložku, sa môžu roztrhnút a môžu spôsobit’ zachytenie, natrhnutie kotúča alebo spätný ráz.

Bezpečnostné varovania pre leštenie

Nedovol'te, aby sa akákol'vek uvoľnená časť leštiacej podložky alebo jej pripevňovacej šnúrky voľne otáčali. Voľné upevňovacie šnúrky zastrčte alebo ich odstrihnite. Voľné a rotujúce upevňovacie šnúrky sa môžu zamotať do Vašich prstov alebo sa môžu zachytit' o obrobok.

Bezpečnost' ostatných osôb

♦ Tento výrobok nie je určený na použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo s nedostatkom skúseností a znalostí, ak týmto osobám nebol stanovený dohlad, alebo ak im neboli poskytnuté inštrukcie týkajúce sa použitia výrobku osobou zodpovednou za ich bezpečnost.
♦ Deti musia byt pod dozorom, aby bolo zaistené, že sa s týmto náradím nebudú hrat.

Zvyškové riziká

Ak sa toto zariadenie používa iným spôsobom, než je uvedené v priložených bezpečnostných varovaniach, môžu sa objaviť dodatočné zvyškové riziká. Tieto riziká môžu vzniknúť v dôsledku nesprávneho použitia, dlhodobého použitia atď. Napriek tomu, že sa dodržiavajú príslušné bezpečnostné predpisy a používajú sa bezpečnostné zariadenia, určité zvyškové riziká sa nemôžu vylúčit'. Tieto riziká sú nasledujúce:

Zranenia spôsobené kontaktom s akoukol'vek rotujú-cou alebo pohybujúcou sa čast'ou.
♦ Zranenia spôsobené pri výmene dielov, pracovného nástroja alebo príslušenstva.
Zranenia spôsobené dlhodobým použitím náradia. Ak použivate akékol'vek náradie dlhší čas, zaistite, aby sa robili pravidelné prestávky.
♦ Poškodenie sluchu.
Zdravotné riziká spôsobené vdychovaním prachu vytváraného pri použití náradia (príklad: - práca s drevom, najmä s dubovým, bukovým a MDF).

SLOVENSKY

Vibrácie

Deklarovaná úroveň vibrácii uvedená v technických údajoch a vo vyhlásení o zhode sa merala v súlade so štandardnou skúšobnou metódou predpísanou normou EN60745 a môže sa použit' na porovnanie jednotlivých náradí medzi sebou. Deklarovaná úroveň vibrácii sa môže tiež použit' na predbežné stanovenie času práce s týmto náradím.

Varovanie! Úroveň vibrácií sa pri aktuálnom použití elektrického náradia môže lišit' od deklarovanej úrovne vibrácií v závislosti od spôsobu použitia náradia. Úroveň vibrácií môže byť vzhľadom na uvedenú hodnotu vyššia.

Pri stanovení času pôsobenia vibrácií z dôvodu určenia bezpečnostných opatrení podľa požiadaviek normy 2002/44/EC na ochranu osôb pravidelne používajúcich elektrické náradie v zamestnaní, musí predbežný odhad pôsobenia vibrácií brat' na zretel' aktuálne podmienky použitia náradia s prihliadnutím na všetky časti pracovného cyklu, ako sú časy, keď je náradie vypnuté a keď beží naprázdno.

Štítky na náradí

Na náradí sú nasledujúce piktogramy a takisto dátumový kód:

Varovanie! Z dôvodu zníženia rizika spôsobenia úrazu si používatel' musí prečitať návod na použitie.

Pri práci s týmto náradím používajte ochranné okuliare.

Pri práci s týmto náradím používajte ochranu sluchu.

♦ Ak je poškodený prívodný kábel, musí sa vymenit’ u výrobcu alebo v autorizovanom servise Stanley Fat Max, aby sa zabránilo možným rizikám.

Popis

Tento výrobok sa skladá z niektorých alebo zo všetkých nasledujúcich častí.

1. Hlavný vypínač

2. Bočná rukoväť

3. Zaistenie hriadela

4. Ochranny kryt

Zostavenie

Varovanie! Pred zostavením sa uistite, či je náradie vypnuté a či je prívodný kábel odpojený od zásuvky.

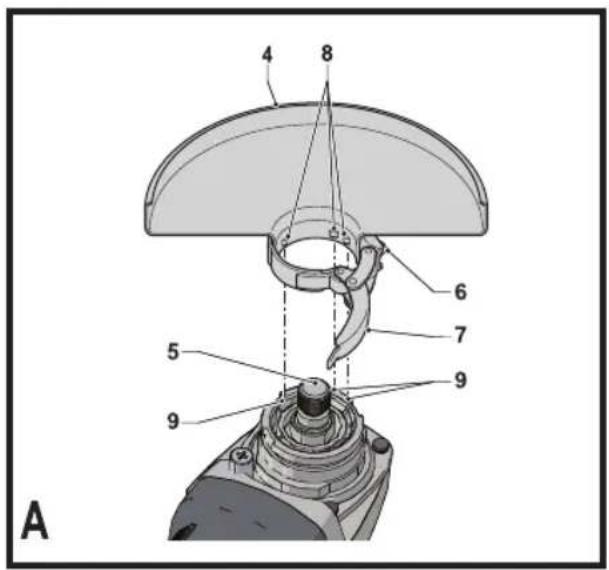

Nasadenie a vybratie krytu (obr. A)

Toto náradie sa dodáva s krytom, ktorý je určený iba na brúsenie a rezanie. Zaistite, aby sa pre určený pracovný úkon používala správna špecifi kácia ochranného krytu. Ak sa bude náradie používat' na rezanie, musí byt' vybavené krytom(17, obr. F), ktorý je určený na tieto pracovné operácie.

Nasadenie

♦ Položte náradie na stôl tak, aby hriadel' (5) smeroval nahor.
Uvoľnite upínaciu svorku (7) a držte kryt (4) nad náradím, ako je uvedené na obrázku.
♦ Zarovnajte výstupky (8) so zárezmi (9).
Stlačte ochranný kryt smerom dole a otočte ho proti smeru pohybu hodinových ručičiek do požadovanej polohy.
♦ Dotiahnutím upínacej svorky (7) ochranný kryt na náradi zaistite.
♦ Ak je to nutné, dotiahnite skrutku (6), aby sa zväčšila upínacia sila.

Sňatie

◆ Uvoľnite upínaciu svorku (7).
Otočte ochranným krytom v smere chodu hodinových ručičiek tak, aby sa zarovnali výstupky (8) so zárezmi (9).
♦ Ochranný kryt z náradia zložte.

Varovanie! Nikdy nepoužívajte náradie bez krytu.

Upevnenie bočnej rukoväti

♦ Naskrutkujte bočnú rukováť (2) do jedného z montážnych otvorov na náradí.

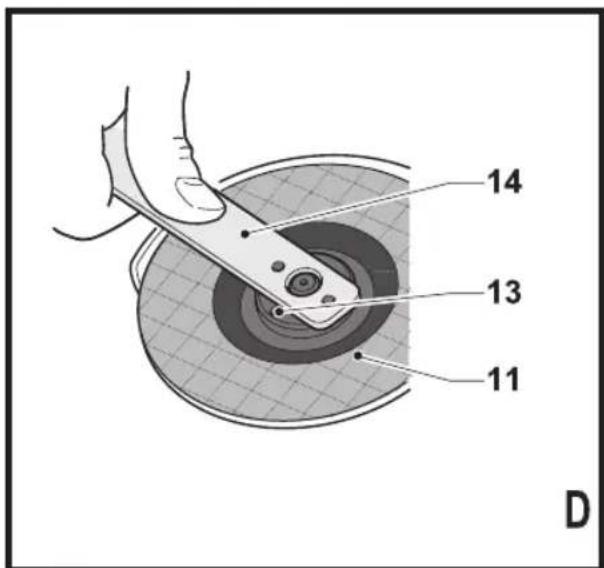

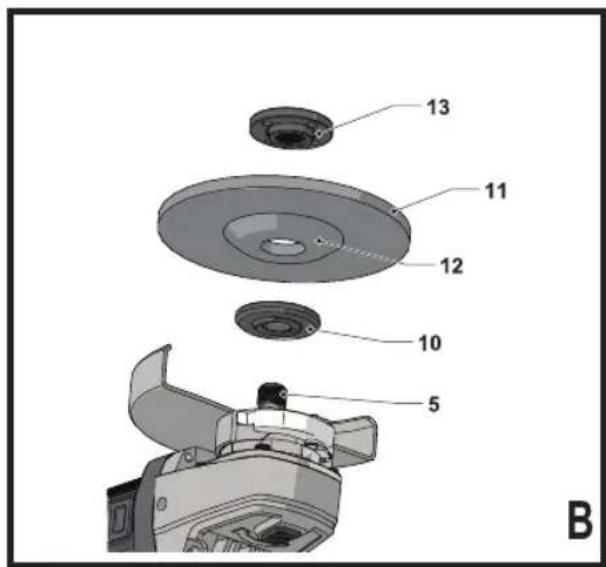

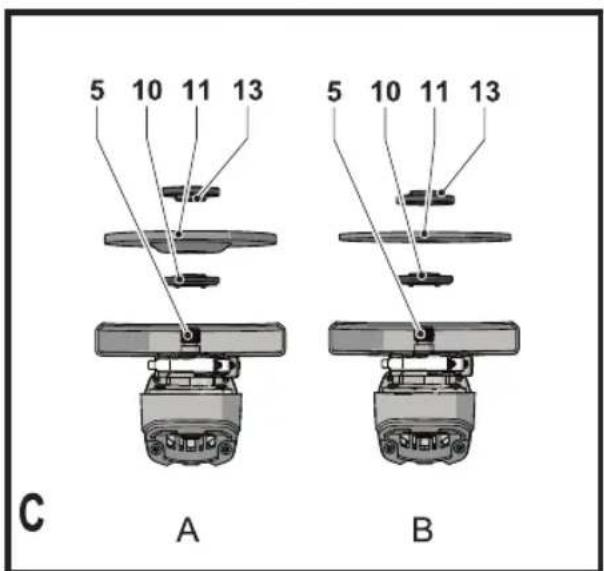

Nasadenie a vybratie brúsneho alebo rezného kotúča (obr. B - D)

Pre každý typ operácií používajte vždy vhodný typ kotúča. Vždy používajte kotúče so správnym priemerom kotúča i jeho upínacieho otvoru (vid technické údaje).

Nasadenie

◆ Upevnite kryt podľa vyššie uvedeného postupu.
♦ Umiestnite na hnací hriadel' (5) vnútornú prírubu (10), ako je uvedené na obrázku (obr. B). Uistite sa, či je vnútorná príruba správne usadená na dosadacích plôškach hnacieho hriadel'a.
♦ Umiestnite na hnací hriadel' (5) kotúč (11), ako je uvedené na obrázku (obr. B).
K otúč s vyvýšeným stredom (12) umiestnite tak, aby bola vyvýšená časť otočená k vnútornej prírube.
◆ Uistite sa, či je kotúč na vnútornej prírube správne usadený.

SLOVENSKY

Nasadte na hnací hriadel' vonkajšiu prírubu (13). Pri upevňovaní brúsneho kotúča musí vyvýšený stred vonkajšej príruby smerovať ku kotúču (A na obr. C). Pri upevňovaní rezného kotúča musí vyvýšený stred vonkajšej príruby smerovať od kotúča (B na obr. C).
Stlačte a držte zaistenie hriadel'a (3) a dotiahnite vonkajšiu prírubu pomocou špeciálneho klúča s dvoma kolíkmi (14) (obr. D).

Sňatie

Stlačte a držte zaistenie hriadeľa (3) a povol’te vonkajšiu prírubu (13) pomocou špeciálneho klúča s dvoma kolíkmi (14) (obr. D).
♦ Odstráňte vonkajšiu prírubu (13) a kotúč (11).

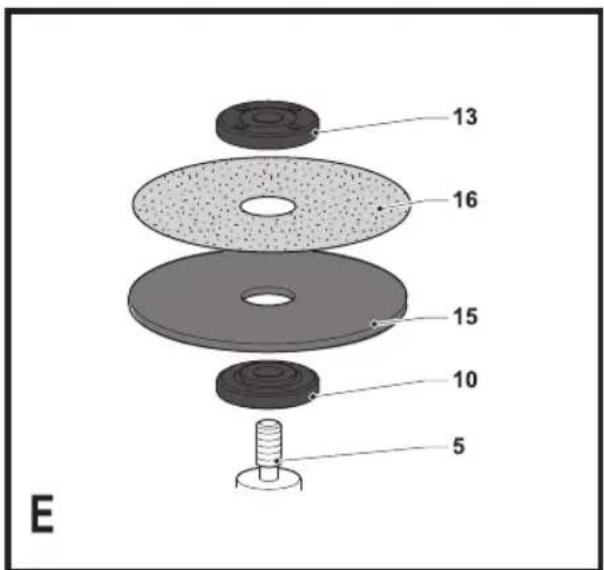

Montáž a demontáž brúsneho kotúča (obr. D a E)

Pri brúsení sa musí použit podporná podložka. Podporné podložky sa dajú dostat' ako príslušenstvo u predajcov Stanley Fat Max.

Nasadenie

♦ Umiestnite na hnací hriadel (5) vnútornú prírubu (10), ako je uvedené na obrázku (obr. E). Uistite sa, či je príru-ba správne usadená na dosadacích plôškach hriadeľa.
♦ Nasadte na hnací hriadel podpernú podložku (15).
♦ Nasadte na podpernú podložku brúsny kotúč (16).
♦ Umiestnite vonkajšiu prírubu (13) na hnací hriadel tak, aby vyvýšený stred príruby smeroval od kotúča.
Stlačte a držte zaistenie hriadel'a (3) a dotiahnite vonkajšiu prírubu pomocou špeciálneho klúča s dvoma kolíkmi (14) (obr. D). Skontrolujte, či je vonkajšia príruba správne usadená a či je pevne upnutý kotůč.

Săatie

Stlačte a držte zaistenie hriadel'a (3) a povol'te vonkajšiu prírubu (13) pomocou špeciálneho klúča s dvoma kolíkmi (14) (obr. D).
- Odstráňte vonkajšiu prírubu (13), brúsny kotúč (16) a podpernú podložku (15).

Použitie

Varovanie! Nechajte náradie pracovať jeho vlastným tempom. Zamedzte pret'ažovaniu.

Starostlivo vedte prívodný kábel tak, aby ste zabránili jeho náhodnému prerezaniu.
◆ Bud'te pripravení na prúd iskier, hned' ako sa brúsny alebo rezný kotúč dostane do kontaktu s obrobkom.
Vždy nastavte náradie do takej polohy, aby jeho kryt poskytoval optimálnu ochranu pred brúsnym alebo rezným kotúčom.

Zapnutie a vypnutie

Ak chcete náradie zapnút, posuňte hlavný vypínač (1) smerom dopredu a potom ho stlačte smerom dole. Neza-budnite na to, že po uvoľnení vypínača bude náradie pokračovat' v chode.
Ak chcete náradie vypnút, stlačte zadnú časť hlavného vypínača.

Varovanie! Nevypínajte náradie pokial' je v zábere.

Funkcia plynulého rozbehu

Funkcia plynulého rozbehu umožňuje pomalé zvyšovanie otáčok, ktoré zabráni úvodnému trhnutiu pri zapnutí náradia. Táto funkcia je veľmi užitočná najmä pri práci v obmedzených priestoroch.

Beznapät'ová blokovacia funkcia

Ak dôjde k výpadku napájania, beznapätová blokovacia funkcia zastaví brúsku, kým nedôjde k opätovnému vedomému použitiu vypínača.

Rady na optimálne použitie

Držte náradie pevne jednou rukou za bočnú rukovát a druhou rukou držte náradie pevne okolo hlavnej rukoväti.
♦ Pri brúsení vždy udržujte medzi kotúčom a povrchom obrobku stále uhol zhruba 15°.

Údržba

Vaše náradie Stanley Fat Max napájané akumulátorom/prívodným káblom bolo skonštruované tak, aby pracovalo dlhý čas s minimálnymi nárokmi na údržbu. Riadna starostlivost' o náradie a jeho pravidelné čistenie Vám zaistia jeho bez-problémový chod.

Varovanie! Pred vykonávaním akejkoľvek údržby náradia napájaného káblom alebo akumulátorom:

♦ Vypnite zariadenie/náradie a odpojte prívodný kábel od siete.
♦ Alebo zariadenie/náradie vypnite a vyberte z neho akumulátor, ak je toto zariadenie/náradie napájané odoberateľným akumulátorom.
♦ Alebo ak nie je možné akumulátor vybrat', nechajte náradie v chode, kým nedôjde k úplnému vybitiu akumulátora.
Pred čistením odpojte nabíjačku od siete. Vaša nabíjačka nevyžaduje žiadnu údržbu okrem pravidelného čistenia.
♦ Vetracie otvory zariadenia/náradia/nabíjačky pravidelne čistite mäkkou kefkou alebo suchou handričkou.
♦ Pomocou vlhkej handričky pravidelne čistite kryt motora. Nepoužívajte žiadne abrazívne čistiace prostriedky alebo rozpúšťadlá.
Pravidelne otvárajte skľučovadlo a poklepaním odstráňte prach z vnútornej časti náradia (ak je náradie vybavené skľučovadlom).

Výmena siet'ovej zástrčky (iba pre Vel'kú Britániu a Írsko)

Ak budete inštalovať novú zástrčku prívodného kábla:

Varovanie! Na uzemňovaciu svorku nebude pripojený žiadny vodič.

Odporúčaná poistka: 13 A.

Ochrana životného prostredia

Triedte odpad. Výrobky a akumulátory označené týmto symbolom sa nesmú vyhadzovať do bežného domáceho odpadu.

Výrobky a akumulátory obsahujú materiály, ktoré je možné obnovit' alebo recyklovať, čo znižuje dopyt po surovinách. Recyklujte, prosim, elektrické výrobky a akumulátory podľa miestnych predpisov.

Technické údaje

		FME821Typ 1	FME822Typ 1
Vstupné napätie V 230 230
Príkon W 850 850
Menovité otáčky min	-1	12 000 12 000
Priemer kotúča mm 115 125
Vnútorný otvor kotúča mm	22 22
Maximálna hrúbka kotúča
Brúsne kotúče mm 6 6
Rozbrusovacie kotúče mm	3,5	3,5
Závit hrladel'a		M14	M14
Hmotnost'	kg	2,1	2,1

L_pA (akustický tlak) 94,5 dB(A), odchýlka (K) 3 dB(A)

L_vW (akustický výkon) 105,5 dB(A), odchýlka (K) 3 dB(A)

Celková úroveň vibrácií (priestorový vektorový súčet)podľa normy EN60745:

Plošné brúšenie ( a_h,SG ) 9,9 m/s2, odchýlka (K) 1,5 m/s2

Rozbrusovanie ( a_p ) 9,1 m/s2, odchýlka (K) 1,5 m/s2

Leštenie ( a_h,P ) 5,0 m/s2 odchýlka (K) 1,5 m/s2

Brúšenie kotúčom ( a_h,CS ) 3,3 m/s2, odchýlka (K) 1,5 m/s2

ES Vyhlásenie o zhode v rámci EÚ SMERNICA PRE STROJOVÉ ZARIADENIA

Spoločnosť Stanley Europe vyhlasuje, že tieto výrobky popisované v technických údajoch splňajú požiadavky nasledujúcich noriem: 2006/42/ES, EN60745-1:2009 + A11:2010, EN60745-2-3:2011+A2:2013+A11:2014+A12:2014.

Tieto výrobky spíňajú aj požiadavky smerníc 2014/108/EC (do 19. 4. 2016), 2014/30/EÚ (od 20. 4. 2016) a 2011/65/EÚ. Ak chcete získat’ d’alšie informácie, kontaktujte, prosím, našu spoločnosť na nasledujúcej adrese alebo na adresách, ktoré sú uvedené na konci tohto návodu.

Nižšie podpísaná osoba je zodpovedná za zostavenie technických údajov a vydáva toto vyhlásenie v zastúpení spoločnosti Stanley Europe.

Ray Laverick

Riaditel' technického oddelenia

Stanley Europe, Egide Walschaertsstraat 14-18,

2800 Mechelen, Belgium

25.8.2015

Záruka

Spoločnosť Stanley Fat Max je presvedčená o kvalite svojich výrobkov a ponúka spotrebitelom záruku 12 mesiacov od dátumu kúpy. Táto záruka sa ponúka v prospech zákazníka a nijako neovplyvní jeho zákonné záručné práva. Táto záruka je platná vo všetkých členských štátoch EÚ a európskej zóny voľného obchodu EFTA.

Ak požadujete reklamáciu v rámci záruky, táto reklamácia musi splňat' obchodné podmienky spoločnosti Stanley Fat Max a predajcovi alebo autorizovanému servisu budete musieť predložit' doklad o kúpe.

Obchodné podmienky týkajúce sa záruky spoločnosti Stanley Fat Max v trvaní 1 rok a adresu najbližšieho autorizovaného servisu nájdete na internetovej adrese www.2helpU.com, alebo kontaktujte najbližšieho autorizovaného predajcu Stanley Fat Max na adrese uvedenej v tomto návode.

Navštivte, prosím, naše internetové stránky www.stanleytools.co.uk, kde môžete zaregistrovať svoj nový výrobok Stanley Fat Max a kde môžete získat’ informácie o našich nových výrobkoch a špeciálnych ponukách.

SLOVENSKY

STANLEY BLACK & DECKER SLOVAKIA S.R.O.

Vysoká 2/b

811 06 Bratislava

Tel.: [phone]

Fax: [phone]

www.stanleyworks.sk

[e-mail]

STANLEY BLACK & DECKER CZECH REPUBLIC S.R.O.

Türkova 5b

149 00 Praha 4

Česká Republika

Tel.: [phone]

Fax: [phone]

Servis: 00420 244 403 247

www.stanleyworks.cz

[e-mail]

BAND SERVIS

Paulínska 22

917 01 Trnava

Obchodní a podnikatelskou činnost/obchodnú a podnikateľskú činnost
