HASZNÁLATI ÚTMUTATÓ 0540 CA SKIL

Kefe és vezeték nélküli akkus 0540 láncfűrész

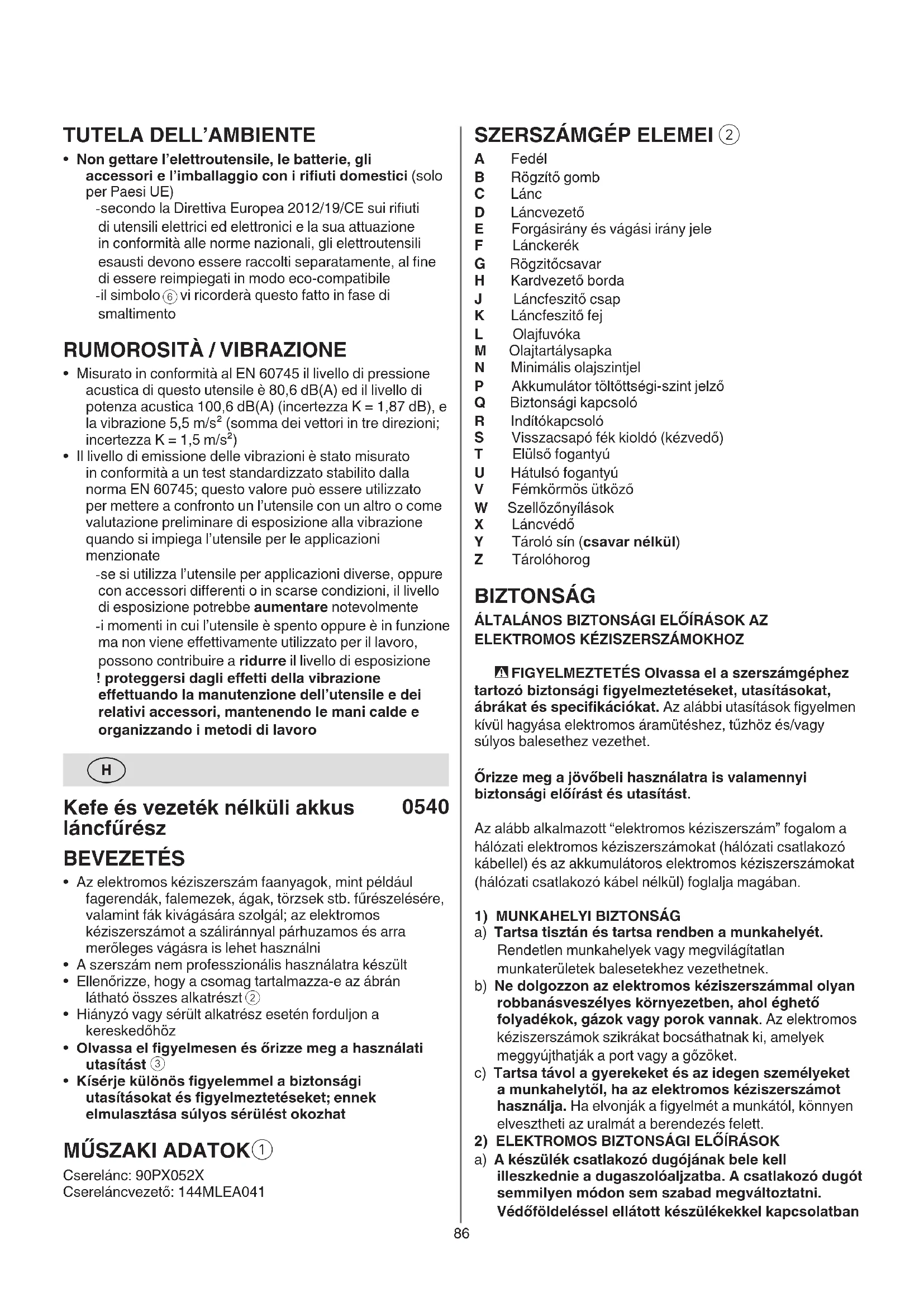

BEVEZETÉS

• Az elektromos kéziszerszám faanyagok, mint például fagerendák, falemezek, ágak, törzsek stb. fűrészelésére, valamint fák kivágására szolgál; az elektromos kéziszerszámot a száliránnyal párhuzamos és arra merőleges vágásra is lehet használni
• A szerszám nem professzionális használatra készült
• Ellenőrizze, hogy a csomag tartalmazza-e az ábrán látható összes alkatrészt ②
• Hiányzó vagy sérült alkatrész esetén forduljon a kereskedőhöz
• Olvassa el figyelmesen és órizze meg a használati utasítást ③
• Kísérje különös figyelemmel a biztonsági utasításokat és figyelmeztetéseket; ennek elmulasztása súlyos sérülést okozhat

MÜSZAKI ADATOK①

Cserelánc: 90PX052X

Csereláncvezető: 144MLEA041

SZERSZÁMGÉP ELEMEI ②

A Fedél

B Rögzítő gomb

C Lánc

D Láncvezető

E Forgásirány és vágási irány jele

F Lánckerék

G Rögzitőcsavar

H Kardvezető borda

J Láncfeszítő csap

K Láncfeszítő fej

L Olajfuvóka

M Olajtartálysapka

N Minimális olajszintjel

P Akkumulátor töltöttségi-szint jelző

Q Biztonsági kapcsoló

R Indítókapcsoló

S Visszacsapó fék kioldó (kézvedő)

T Elülső fogantyú

U Hátulsó fogantyú

v Fémkörmös ütköző

W Szellőzőnyílások

X Láncvédő

Y Tároló sín (csavar nélkül)

Z Tárolóhorog

BIZTONSÁG

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK AZ ELEKTROMOS KÉZISZERSZÁMOKHOZ

A FIGYELMEZTETÉS Olvassa el a szerszámgéphez tartozó biztonsági figyelmeztetéseket, utasításokat, ábrákat és specifikációkat. Az alábbi utasítások figyelmen kívül hagyása elektromos áramütéshez, tűzhöz és/vagy súlyos balesethez vezethet.

Órizze meg a jövőbeli használatra is valamennyi biztonsági előírást és utasítást.

Az alább alkalmazott “elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

1) MUNKAHELYI BIZTONSÁG

a) Tartsa tisztán és tartsa rendben a munkahelyét. Rendetlen munkahelyek vagy megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat bocsáthatnak ki, amelyek meggyújthatják a port vagy a gözöket.
c) Tartsa távol a gyerekeket és az idegen személyeket a munkahelytöl, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét a munkától, könnyen elvesztheti az uralmát a berendezés felett.
2) ELEKTROMOS BIZTONSÁGI ELŐÍRÁSOK
a) A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékekkel kapcsolatban

ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.

b) Ne érjen hozzá földelt felületekhez, mint csövekhez, fütőtestekhez, kályhákhoz és hütőszekrényekhez. Az áramütési veszély megnövekszik, ha a teste le van földelve.

c) Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvesség hatásaitól. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét.

d) Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és soha ne húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles élektől, sarkaktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.

e) Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak a szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét.

f) Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy földzárlat megszakítót. Egy földzárlat megszakító alkalmazása csökkenti az áramütés kockázatát.

3) SZEMÉLYI BIZTONSÁGI ELŐÍRÁSOK

a) Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. A berendezéssel végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet.

b) Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyes sérülések kockázatát.

c) Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumulátor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet.

d) Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállító szerszám vagy csavarkulcs sérüléseket okozhat.

e) Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.

f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják.

g) Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatását.

h) Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok olyan önelégülté tegyék, hogy figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat.

4) AZ ELEKTROMOS KÉZISZERSZÁMOK GONDOS KEZELÉSE ÉS HASZNÁLATA

a) Ne terhelje túl az elektromos kéziszerszámot. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.

b) Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni.

c) Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy távolítsa el az akkumulátor-csomagot (ha az leválasztható) az elektromos kéziszerszámtól, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.

d) A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek ne férhess nek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.

e) Az elektromos kéziszerszámot és tartozékait gondosan tartsa karban. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A megrongálódott részeket a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karbantartására lehet visszavezetni.

f) Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan épolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.

g) Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak használja. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.

h) Tartsa szárazon, tisztán és olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyzetekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását.
5) AZ AKKUMULÁTOROS KÉZISZERSZÁMOK GONDOS KEZELÉSE ÉS HASZNÁLATA
a) Az akkumulátort csak a gyártó által ajánlott töltőkészülékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.
b) Az elektromos kéziszerszámban csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.
c) Tartsa távol a használaton kívüli akkumulátort irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tűzet okozhat.
d) Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe jutott az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses bőrsérüléseket okozhat.
e) Sohase használjon egy akkumulátor csomagot, ha az megrongálódott, vagy ha változtatásokat hajtottak végre rajta. A megrongálódott vagy megváltoztatottakkumulátorok előreláthatatlan módon viselkedhetnek, amely tűzhöz, robbanáshoz vagy sérülésveszélyhez vezet.
f) Ne tegye ki az akkumulátor csomagokat tüz, vagy extrém hőmérsékletek hatásának. Ha az akkumulátort tüznek, vagy 130°C-ot meghaladó hőmérsékletnek teszi ki, ez robbanást okozhat.
g) Tartsa be valamennyi töltési előírást és ne töltse fel az akkumulátort, ha annak a hőmérséklete az utasításokban megadott hőmérséklet tartományon kívül van. Az akkumulátor nem megfelelő módon, vagy a megdott hőmérséklet tartományon kívüli feltöltése megrongálhatja az akkumulátort és megnövelheti a tűzveszélyt.
6) SZERVIZ
a) Az elektromos kéziszerszámot csak szakképzett személyzet és csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos szerszám maradjon.
b) Sohase szervizeljen megrongálódott akkumulátor csomagokat. Az akkumulátor csomagokat csak a gyártónak, vagy az erre feljogosított szolgáltatóknak szabad szervizelniük.

BIZTONSÁGI ÚTMUTATÓ A LÁNCFÜRÉSZEKHEZ

- Gyermekek és fiatalkorúak a láncfűrészt nem használhatják, ez alól csak a felügyelet alatt dolgozó, 16 éven felüli kiképzés alatt álló tanulók a kivételek. Ugyanez érvényes minden olyan személyre, akik nem, vagy nem eléggé ismerik ki magukat a láncfűrész kezelésében. A kezelési

utasítást mindig azonnal elérhető helyen kell őrizni. Túlságosan fáradt, vagy testi terhelésre alkalmatlan személyek a láncfűrészt nem kezelhetik

• Ha a fűrész működésben van, tartsa távol minden testrészét a fűrészlánctól. A fűrész elindítása előtt győződjön meg arról, hogy a fűrészlánc semmihez sem ér hozzá. A láncfűrésszel végzett munka során egy pillanatnyi figyelmetlenség ahhoz vezethet hogy a fűrészlánc elkap egy ruhadarabot vagy egy testrészt.
• A láncfűrészt a jobb kezével mindig a hátsó fogantyúnál fogva, a bal kezével pedig az első fogantyúnál fogva tartsa. Ha a láncfűrészt fordítva tartja fogva, ez megnöveli a személyi sérülések kockázatát, ezért így dolgozni tilos.
• Az elektromos kéziszerszámot csak szigetelt fogófelületekkel tartsa meg, mert a láncfűrész rejtett huzalozással érintkezhet. A „feszültség alatt álló” huzallal érintkező fűrészláncok az elektromos kéziszerszám nyitott fém részeit „feszültség alá” helyezhetik, ezzel áramütéshez vezethetnek.
• Viseljen védőszemüveget és fülvédőt. Javasoljuk, hogy a feje, keze és lába védelmére további védőfelszerelést használjon. A megfelelő védőruházat csökkenti a kirepülő forgács és a fűrészlánc véletlen megérintése következtében fellépő balesetek veszélyét.
• Ne dolgozzon egy fán elhelyezkedve a láncfűrésszel. Ha a láncfűrészt egy fára felmászva üzemelteti, balesetveszély áll fenn.
• Ügyeljen mindig arra, hogy jól kiegyensúlyozott helyzetben álljon, és a láncfűrészt csak szilárd, biztonságos és sík alapon állva használja. A csúszós talaj vagy egy labilis alap, például egy létra könnyen vezethet ahhoz, hogy a kezelő elveszti az egyensúlyát vagy az uralmát a láncfűrész felett.
• Egy mechanikai feszültség alatt álló ág fűrészelésekor számítson arra, hogy az ág visszarugózhat. Amikor a farostokban meglévő feszültség kiszabadul, a feszes ág eltalálhatja a kezelő személyt és/vagy kiránthatja a láncfűrészt a kezelő kezéből.
• Különösen bokrok és fiatalak fák fűrészelésekor legyen igen-igen óvatos. A vékony anyag beleakadhat a fűrészláncba és hozzácsapódhat Önhöz, vagy kibillentheti Önt az egyensúlyi helyzetéből.
• A láncfűrészt kikapcsolt állapotban az első fogantyúnál fogva olyan helyzetben tartsa, hogy a fűrészlánc a testétől elfordult helyzetben legyen. A láncfűrész szállításához vagy tárolásához mindig húzza fel arra a védőborítást. A láncfűrész gondos kezelése csökkenti a mozgásban lévő fűrészlánc véletlen megérintésének valószínűségét.
• Tartsa be a kenésre, a lánc megfeszítésére és a tartozékok kicserélésre vonatkozó előírásokat. Egy szakszerűtlenül megfeszített vagy megkent lánc elszakadhat, vagy megnövelheti a isszarúgás kockázatát.
• A berendezés fogantyúit tartsa száraz, tiszta, olaj- és zsírmentes állapotban. A zsíros, olajos fogantyúk csúszósak és ahhoz vezethetnek, hogy a kezelő elveszíti az uralmát a kéziszerszám felett.
• Csak fát fűrészeljen. A láncfűrészt ne használja olyan munkákra, amelyekre az nem szolgál (példa: ne használja a láncfűrészt műanyagok, téglafalak, vagy olyan építési anyagok fűrészelésére, amelyek nem fából készültek). A láncfűrész rendeltetésének meg nem felelő célra való használata veszélyes szituációkhoz vezethet.

EGY VISSZARUGÁS OKAI ÉS MEGELŐZÉSÉNEK MÓDJA

• Visszarúgás akkor léphet fel, ha a vezetősín csúcsa hozzáér valamilyen tárgyhoz, vagy ha a fa meghajlik és a fűrészlánc beékelődik a vágásba
• Egy tárgynak a vezetősín csúcsával való megérintése egyes esetekben egy váratlan hátrafelé irányulú reakcióhoz vezethet, amikor a vezetősín felfelé és a kezelő irányába vágódik ki
• Ha a fűrészlánc a vezetősín felső pereménél beékelődik, akkor a sín nagy sebességgel a kezelő irányába csapódhat
• Ezen reakciók mindegyike ahhoz vezethet, hogy Ön elveszti az uralmát a fűrész felett és esetleg súlyos sérülést szenved (ezért ne aguija rá magát kizárólag a láncfűrészbe beépített biztonsági berendezésekre; egy láncfűrész kezelőjeként hozzon különböző intézkedéseket, hogy baleset- és sérülésmentesen dolgozhasson)
• Egy visszarúgás mindig az elektromos kéziszerszám helytelen vagy hibás használatának a következménye; ezt az alábbiakban leírásra kerülő megfelelő óvatossági intézkedésekkel meg lehet gátolni:

-tartsa mindkét kezével fogva a fűrészt, és a hüvelykujjával és a többi ujjával fogja át teljesen a láncfűrész fogantyúit; hozza a testét és a karjait olyan helyzetbe, amelyben a visszaütő erőket jobban fel tudja venni (a kezelő személy megfelelő óvatossági intézkedésekkel uralkodni tud a visszarúgási és reakcióerők felett; sohase engedje el a láncfűrészt)

-kerülje el az abnormális testtartást és vállmagasság felett ne fűrészeljen (így elkerülheti a vezetősín csúcsának véletlen megérintését és váratlan helyzetekben jobban tud uralkodni a láncfűrészen)

-csak a gyártó által meghatározott csereláncvezetőket és csereláncokat használjon (a helytelen csereláncvezetők és csereláncok a lánc törését és/vagy visszarúgást okozhatnak)

-tartsa be a gyártó cégnek a fűrészlánc karbantartására és élesítésére vonatkozó előírásait (túl alacsony mélységhatárolók megnövelik a visszarúgásra való hajlamot)

SZEMÉLYI BIZTONSÁGI ELOÍRÁSOK

• Az első üzembevétel előtt azt javasoljuk, hogy a felhasználót egy tapasztalt szakember gyakorlati példákon vezesse be a láncfűrész kezelésébe és a védőfelszerelés használatába; első gyakorlatként célszerű fatörzsek fűrészállványon vagy gépállványon történő szétfűrészelését alkalmazni
• Ne érintse meg a forgó fűrészláncot
• Semmiképpen se üzemeltesse a láncfűrészt személyek, gyerekek vagy állatok közelében
• Semmiképpen se üzemeltesse a láncfűrészt ha előtte alkoholt vagy kábítószert fogyasztott, vagy kábító hatású orvosságok hatása alatt áll
• Zárja ki annak lehetőségét, hogy a gyerekek játszhatnak a szerszámhoz

A HASZNÁLATOT KÖVETÖEN

- Mindig kapcsolja ki a gépet és távolítsa el a telepet -ha a gépet őrizetlenül hagyja -mielött az elakadt anyag eltávolításába kezd -mielött a gép ellenőrzésébe, tisztításába vagy rajta végzendő egyéb tevékenységbe kezd -ha egy idegen tárgyba ütközött -ha a gép rendellenesen vibrálni kezd

- A szerszám beltéri száraz és zárt helyen tárolja, ahol gyermekek nem férhetnek hozzá -az akkumulátortelepet a géptől külön tárolja

AKKUMULÁTOR

• A biztosított akkumulátor részlegesen töltött (az akkumulátor teljes kapacitásának biztosításához teljes töltöttségi állapotig töltse azt a kéziszerszám első használatát megelőzően)
• Csak a következő akkumulátorokkal és töltőkkel használja a szerszámot -SKIL akkumulátor: BR1*31**** -SKIL töltő: CR1*31****
• A hibás akkumulátor ne használja, hanem cserélje ki
• Ne szerelje szét az akkumulátort
  • A gépet/akkumulátort óvja az esőtöl
• Megengedett környezeti hömérséklet (szerszám/töltő készülék/akkumulátor): -a töltés során 4...40°C -az üzemeltetés során -20...+50°C -a tárolás során -20...+50°C

A KÉSZÜLÉKEN/AKKUMULÁTORON TALÁLHATÓ SZIMBÓLUMOK MAGYARÁZATA

③ Használat előtt olvassa el a használati utasítást
④ Ha az akkumulátorok tűzbe kerülnek, akkor felrobbanhatnak, ezért semmilyen okból ne égesse el az akkumulátorokat
⑤ A gépet óvja a nedvességtől, különösen esőtől
⑥ Viseljen védőszemüveget és zaj elleni fülvédőt
⑦ A gépet/töltőkészüléket/akkumulátort ne tárolja 50°C feletti helyiségben
⑧ Ne dobja az elektromos kéziszerszámokat és elemek a háztartási szemétbe

KEZELÉS

• Összeszerelési útmutató ⑨
  ! vegye ki az akkumulátort a szerszámot ! a fűrész lánc kezelésekor mindig viseljen védő kesztyűt
  -tegye le egy sík felületre a láncfűrészt -távolítsa el a fedelet A a rögzítőgombot B az óramutató járásával ellentétes irányba forgatva -tegye be a C fűrészláncot a D kard körbefutó hornyába
  -illessze a láncot a lánckerékre F és a láncvezetőre D úgy, hogy a rögzítőcsavar G és a vezetőszárnyak H illeszkedjenek a vezetőlánc ékhornyába D
  ! ugyeljen a helyes forgásirányra; hasonlítsa össze a lánc állását a E futásirányjelző jellel
  -ellenőrizze, hogy minden alkatrész helyesen van-e felhelyezve és tartsa ebben a helyzetben a kardot a lánccal
  -rögzítse a fedelet A az ábrán látható módon -ha szükséges, fordítsa el kissé a K láncfeszítő fejet, hogy beállítsa a J láncfeszítő csapot a D kard furatához -fordítsa el annyira a K láncfeszítő fejet, hogy a fűrészlánc csak gyengén feszüljön meg -húzza meg a rögzítógombot B a rögzítócsapon G az óramutató járásával megegyező irányba forgatva

- Az akkumulátor töltése

! olvassa el a töltővel kapott biztonsági figyelmeztetéseket és utasításokat

- Akkumulátorok eltávolítása/telepítése ②

-A 2 akkumulátorokat telepíteni kell

- Akkumulátor töltöttségi-szint jelző ⑩

-nyomja meg az akkumulátor töltöttségi szintjét jelző

gombot P az aktuális akkumulátorszint kijelzéséhez ⑩a

! amikor a P ^10 b gomb megnyomása után a legalacsonyabb akkumulátor töltöttség jelző villog, az akkumulátor lemerült

! ha a 2 akkumulátor töltöttségi szintet jelző indikátor elkezd villogni a P ⑩c gomb megnyomása után, az akkumulátor hőmérséklete a megengedett működési tartományon kívül van

• Az akkumulátor védelme

A gép hirtelen kikapcsol vagy nem lehet visszakapcsolni, ha

• a teher túl nagy --> távolítsa el a terhet és kezdje újra -az akkumulátor hőmérséklete nem a megengedett
  -20 és +50 °C működési tartományon belül van --> a 2 akkumulátor töltöttségi szintet jelző indikátor elkezd villogni a P ⑩b gomb megnyomása után; várja meg, míg az akkumulátor hőmérséklete ismét a megengedett működési tartományon belül van
  -az akkumulátor majdnem teljesen lemerült/üres (mély kisülés elleni védelem) --> ⑩c alacsony akkumulátor töltöttséget vagy villogó akkumulátor töltöttséget jelez az indikátor, ha megnyomja a P gombot; töltse fel az akkumulátort
  ! ha a készülék automatikusan kikapcsolt, ne próbálja nyomogatni a be-/kikapcsoló gombot, mert az akkumulátor megsérülhet

• A fűrész lánc megfeszítése ⑪

! vegye ki az akkumulátort a szerszámot

-tegye le egy sík felületre a láncfűrészt -ellenőrizze, hogy a láncszemek helyes a D kard vezetőrésében helyezkednek-e el

1. lazítsa meg annyira a rögzítógombot B, hogy még éppen megtartsa a kardot a helyén (ne távolítsa el)
2. emelje meg kissé a kardot, és tartsa meg ebben a helyzetben
3. forgassa el a láncfeszítő fejet K felfele annyira, hogy a legalsó láncszemek felemelkedjenek, és ÉPPEN elérjék a kard alját D
4. húzza meg a rögzítőgombot B az óramutató járásával megegyező irányban elforgatva
5. a kard meglazítása
6. a fűrész lánc akkor van helyesen megfeszítve, ha azt a közepén kb. 4 mm-re fel lehet emelni

! a munka megkezdése előtt, az első vágások után, majd a fűrészelés közben rendszeresen 10 percenként ellenőrizze a lánc megfeszítését

-mindenek előtt új fűrészláncoknál eleinte nagyobb tágulásra lehet számítani

-a fűrészlánc élettartama számottevő mértékben függ a kielégítő kenéstől és a helyes mértékű megfeszítéstől

-ne feszítse meg a fűrészláncot, ha ez erősen felhevült, mivel a lehülés során a lánc összehúzódik és túl feszesen fekszik fel a kardra

• A fürész lánc kenése ⑫

A fürészlánc élettartama a kielégítő kenéstől függ; ezért a fürészláncot üzem közben a L ② olajfúvóka automatikusan keni tapadó fürészláncolajjal

! a láncfűrész a fűrészláncolaj betöltése nélkül kerül kiszállításra; ezért igen fontos, hogy használat előtt töltse fel a láncfűrészt olajjal

! a láncfűrész tapadó fűrészláncolaj nélküli használata, vagy a minimális olajszintjel alá

süllyedt olajszint melletti használata a láncfűrész megrongálódásához vezet

-tegye le a láncfűrészt felfelé mutató M olajtartálysapkával egy megfelelő alapra
-csavarja le a sapkát és töltse fel az olajtartályt fűrészláncolajjal (nem tartozék)
-ügyeljen arra, hogy ne jusson szennyeződés az olajtartályba
-csavarja ismét fel a olajtartálysapkát

! beindítás előtt és használat közben rendszeresen ellenőrizze az olajszintet; töltsön utána olajat, ha a szintje a jelzés alá csökken N

-egy feltöltés a szünetektöl és a munka intenzitásától függően kb. 15 percre elegendő
-sohase használjon felújított vagy fáradt olajat

- Be/Ki ⑬

-kapcsolja be a szerszám, először lenyomva a Q biztonsági kapcsolót, majd a megnyomva az R indítókapcsolót
-kapcsolja ki a gépet a R kioldózár segítségével

! a fúrészelés befejezése után a láncfúrészt ne az első kézvédő S ② működtetésével (= visszacsapo fék) állítsa le

• Visszacsapo fék ⑭

A visszacsapó fék egy védőberendezés, amely a készülék visszarugása esetén az S első kézvédő által kerül bekapcsolásra -> a lánc a legrövidebb időn belül leáll

Időről időre ellenőrizze a kéziszerszám működését:

-tolja előre az S első kézvédőt és kapcsolja be rövid időre a láncfűrészt -> a láncnak ekkor nem szabad elindulnia
-a visszacsapo fék feloldásához engedje el a R indítókapcsolot és húzza vissza az S első kézvédőt

• A gép üzemeltetése

-a láncfűrészt mindig mindkét kezével szorosan fogja (a bal kezével a T első fogantyút, a jobb kezével az U hátsó fogantyút kell tartania); sohase fűrészeljen egy kézzel ^15 a
-a hálózati kábelt mindig csak hátrafelé vezesse el a készüléktől és tartsa távol a fűrészlánctól és a kivágásra kerülő fa ágaitól távol; a kábelt mindig úgy helyezze el, hogy az ne akadhasson bele az ágakba

! a fúrészláncnak a fa megérintése előtt már teljes sebességgel kell működnie

• a V femkörmös ütköző a láncfűrésznek a fán való megtámasztásához lehet használni 15 a
• a fűrészelés során a körmös ütközőt emelőkarként (*) használja ⑮a
  -vastagabb ágak vagy fatörzsek fűrészeléskor a körmös ütközőt egyre mélyebben fekvő pontokra kell felhelyezni; ehhez húzza vissza a láncfűrészt, hogy kioldja, majd egy mélyebben fekvő pontra felhelyezze a körmös ütközőt; a láncfűrészt eközben ne emelje ki a vagáis vonalból
• fürészelés közben ne nyomja meg erővel a fürészlańcot, hanem hagyja azt magától működni és ehhez a V körmös ütközöt mintegy emelőkarként használva hozzon létre egy nem túl erős nyomást
  -a láncfűrészt csak biztonságos alapon állva használja
  -a láncfűrészt a testéhez képest mindig kissé a jobb oldalon tartsa ⑮b

-sohase üzemeltesse kinyújtott karral a láncfűrészt; ne próbáljon meg nehezen elérhető elyeken, vagy akár egy létrán állva is fűrészelni ⑮c

-sohase fürészeljen vállmagasság felett ^15 d

-a legjobb fürészelési eredményeket akkor lehet elérni, ha a lánc sebessége nem csökken le túlterhelés miatt

! a vágás végén óvatosan kell dolgozni; amikor a láncfűrész áthaladt a munkadarabon, a reakcióerő hirtelen megváltozik (ekkor a váratlan mozdulat során a kezelő lába megsérülhet)

! a fűrészt csak még futó fűrészlanccal emelje ki a vágásból

- Fatörzsek fürészelése

-a törzset helyezze el és úgy támassza alá, hogy a vágási horony ne záruljon össze és ne ékelje be a fűrészláncot

-rövidebb fadarabok megmunkálása előtt azokat megfelelő módon állítsa be és szorítsa be

-kerülje el a kövek és szögek megérintését, mivel ezeket a fűrész kirepítheti, megrongálhatják a fűrészláncot, vagy a kezelőnél vagy a közelben tartózkodó személyeknél komoly sérülést okozhatnak

! ne érintse meg a működésben lévő láncfűrésszel a drótkerítéseket, vagy a talajt

-a szálirányban történő vágást különösen óvatosan végezze, mivel ekkor a V② körmös ütközöt nem lehet használni; a láncfűrészt mindig kis szögben vezesse, hogy megelőzze a fűrész visszarúgását

-a mechanikus feszültség alatt álló fadarabok, ágak vagy fák fűrészelése megnövekedett balesetveszéllyel jár; itt különösan nagy óvatosságra van szükség (az ilyen munkákat csak kiképzett szakemberekkel szabad elvégeztetni)

- A fatörzs feldarabolása (kidöntött fa szakaszokra való szétválasztását értjük)

-ha lehetséges, tegyen a fatörzs alá ágakat, gerendákat, vagy ékeket és támassza ki azzal a fatörzset

-ügyeljen arra, hogy biztonságosan álljon és a testsúlyát mindkét lábára egyenletesen ossza el

-ha a fatörzs egész hossza egyenletesen felfekszik valamire, akkor felülröl vágjon ⑯a

-s átmérőjének 1/3 részét előbb alulról kezdve kell befűrészelni, majd a megmaradó részt felülről, az alulról megkezdett vágással egy magasságban kell átfűrészelni ^16 b

-ha a fatörzs mindkét végénél fel van támasztva, akkor a fatörzs átmérőjének 1/3 részét előbb felülröl kezdve kell befürészelni, majd a megmaradó 2/3 részt alulról, a felülröl megkezdett vágással egy magasságban alatt kell átfürészelni ^16 c

-ha egy lejtön végez fűrészelési munkát, akkor mindig a fatörzstől felfelé levő helyzetben álljon

-hogy az “átfűrészelés” pillanatában is megőrizze az uralmát az eljárás felett, a vágás vége felé csökkentse a szerszámra gyakorolt nyomást, anélkül, hogy a láncfűrész fogantyúinak szoros fogvatartását meglazítaná

! ügyeljen arra, hogy a fűrészlánc sohase érintse meg a talajt

-a vágás befejezése után várja meg, amíg a fűrészlánc teljesen leáll, mielőtt a láncfűrészt onnan eltávolítaná

-a láncfűrész motorját mindig kapcsolja ki, amíg az egyik fáról a másikra vált át

- Fák kivágása ⑰

! a láncfűrésszel csak olyan fákat szabad kivágni, amelyek törzsátmérője kisebb, mint a kard hosszúsága

! mindig megfelelően biztosítsa a munkaterületet; ügyeljen arra, hogy ne tartózkodjanak személyek vagy állatok a fa dőlési területén

! ne próbálja meg működő motor mellett kiszabadítani a beékelődött fűrészláncot; a beékelődött fűrészlánc kiszabadításához használjon faékeket

! viseljen mindig védősisakot, hogy védve legyen a lehulló ágaktól

FAVÁGÁS ELÖTT:

-ha két vagy több személy egyszerre vág ki fát, akkor a személyek közötti távolság legalább a kivágandó fák magasságának kétszerese legyen

-a favágás közben ügyeljen arra, hogy ne veszélyeztessen idegen személyeket, ne érintse meg sem a fűrésszel, sem a fákkal az elektromos vezetékeket és ne okozzon anyagi károkat (ha egy fa mégis érintkezésbe kerülne egy elektromos vezetékkel, azonnal értesítse az energiaellátó vállalatot)

-lejtös felületen végzett favágás során a láncfűrész kezelője lehetőleg a kivágásra kerülő fánál magasabban fekvő területen tartózkodjon, mert a fa a kivágás után valószínűleg lefelé gurul vagy csúszik

-a fa kivágása előtt meg kell tervezni és szükség esetén szabaddá kell tenni egy menekülési utat (a menekülési útnak a fa várható esési vonalához viszonyítva ferdén hátrafelé kell vezetnie) ⑰a

-a fa kidöntése előtt a dőlési irány megítéléséhez vegye figyelembe a fa természetes dőlését, a legnagyobb ágak helyzetét és a pillanatnyi szélirányt

-távolítsa el a fáról a szennyeződéseket, köveket, laza fakérget, szögeket, kapcsokat és drótokat

FAVÁGÁS:

-a döntési irányra merőlegesen készítsen el egy ékvágást (1 – 2), amelynek mélysége a fa átmérőjének 1/3-a az ábrán látható módon ⑰b

-az éknek először az alsó, vízszintes oldalát kell kivágni (így el lehet kerülni azt, hogy a második ékvágás kialakításakor a fűrészlánc vagy a vezetősín beékelődjön)

-a dölési vágást (3) legalább 50 mm-rel a vízszintes ékvágás felett kell kialakítani (a dölési vágást a vízszintes ékvágással párhuzamosan kell kialakítani) ^17 b

-a dölési vágást csak olyan mélyre vágja be, hogy még egy szilárd rész (döntöléc) megmaradjon, amely mintegy csuklóként működik (ez a szilárd rész meggátolja, hogy a fatörzs elforduljon és helytelen irányba döljön; ne fűrészelje keresztül ezt a részt)

-amikor a dölési vágás közeledik ehhez a szilárd darabhoz, a fa normális körülmények között dölni kezd

-ha már látható, hogy a fa valószínűleg nem a kívánt irányba dől, vagy visszahajlik és beékeli a láncfűrészt, szakítsa meg a dőlési vágást és kapcsolja ki a láncfűrészt; a vágás megnyitásához és a fának a kívánt irányba való döntéséhez használjon fából, műanyagból, vagy alumíniumból készült ékeket ^17 c

-amikor a fa elkezd dölni, vegye ki a láncfűrészt a vágásból (ha ez eddig nem történt meg), kapcsolja

ki és tegye le; az előzőleg megtervezett menekülési úton keresztül hagyja el a veszélyes zónát (ügyeljen a lehulló ágakra és arra, hogy ne botoljon meg semmiben)

- Ágmentesítés ⑱

Ezalatt az ágaknak a már kidöntött fáról való leválasztását értjük

-az eljárás során azokat a nagyobb, lefelé irányuló ágakat, amelyek a fatörzset megtámasztják, először hagyja a fán

-a kisebb ágakat az ábrán látható módon egy vágással válassza le

-azokat az ágakat, amelyek mechanikai feszültség alatt állnak, alulról felfelé kell fürészelni, hogy elkerülje a fürész beékelődését

KARBANTARTÁS / SZERVIZ

- A szerszám nem professzionális használatra készült

- Mindig tartsa tisztán a gépet (különös tekintettel a szellőzőnyílásokra W ②)

! távolítsa el az akkumulátort a tisztítás előtt

-a láncfürész műanyag házát egy puha kefével és egy tiszta ronggyal kell megtisztitani (viz, oldószerek és polírozó anyagok használata tilos)

-kb. 1 – 3 óra munka után szerelje le és egy kefével tisztítsa meg a fedelet, a kardot és a láncot

-egy kefével és egy tiszta ronggyal tisztítsa meg minden odaragadt szennyeződéstől a fedelet, a lánckerék és a kardrögzítes alatti területet

-az olajfúvókát egy tiszta ronggyal tisztítsa meg

- Rendszeresen ellenőrizze, nincs-e a fűrészen nyilvánvalo, azonnal szembetűnő hiba, mint egy laza, kiakadt vagy megrongálódott fűrészlánc, laza rögzítés és elkopott vagy megrongálódott alkatrészek

- A szükséges javítási vagy karbantartási munkákat a láncfűrész használata előtt el kell végezni

- Az automatikus lánc kenési funkciót úgy lehet ellenőrizni, hogy az ember bekapcsolja a fűrészt és a csúcsával egy a talajra fektetett kartonra vagy papírra irányítja ! ne érintse meg a lánccal a talajt (hagyjon egy 20 cm-es biztonsági távolságot)

-ha ekkor egy növekvő olajnyom figyelhető meg, az olajozó automatika kifogástalanul működik

-ha annak ellenére sem jenelik meg olajnyom, hogy az olajtartály fel van töltve, olvassa el a "HIBAELHÁRÍTÁS" szakaszt, vagy forduljon a kereskedőhöz

- Ha a gép a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak SKIL elektromos kéziszerszám-mühely ügyfélszolgálatát szabad megbízni

- küldje az összeszerelt gépet a vásárlást bizonyító számlával együtt a kereskedő vagy a legközelebbi SKIL szervizállomás címére (a címlista és a gép szervizdiagramja a www.skil.com címen található)

! a láncfűrészek elküldése előtt okvetlenül üritse ki az olajtartályt

- Vegye figyelembe, hogy a garancia nem fedi le a túlterhelés és a gép helytelen használata miatt okozott károkat (a SKIL garanciális feltételeit elolvashatja a www.skil.com oldalon, vagy kérdezze meg kereskedőjét)

- Tárolás ⑲ -ha a láncfűrészt hosszabb ideig tárolni akarja, akkor tísztitsa meg ezelőtt a fűrészláncot és a kardot

-ha a készülék tárolni azt, akkor az olajtartályt maradéktalanul ki kell üríteni

-a készülék tárolásakor használja a láncvédőt X

- a tároló sínt Y rögzítse a falra 2 csavarral (nem tartozék) megfelelően vízszintezve és biztonságosan

-győződjön meg arról, hogy a horog Z a sínnel együtt van rögzítve Y

-tárolja a szerszámot az akasztóhoroggal történő felfüggesztéssel Z

-készüljön fel az olaj szivárgására, ha tároló kampót használ Z

- a szerszám beltéri száraz és zárt helyen tárolja, ahol gyermekek nem férhetnek hozzá

HIBAELHÁRÍTÁS

- Az alábbi lista a hibajelenségeket, azok lehetséges okait és az elhárítás módját ismerteti (ha ezek között nem található az észlelt hibajelenség, forduljon a márkakereskedőhöz vagy szakszervizhez)

! normálistól eltérő működés valamint szokatlan, idegen hangok esetén a készüléket azonnal kapcsolja ki és a távolítsa el az akkumulátort

A gép nem működik

-a visszacsapó fék kioldott -> húzza vissza az S② kézvédő az

-lemerült/üres akkumulátor > töltse fel az akkumulátort

-forró akkumulátor -> várja meg, míg lehül az akkumulátor

-belső hiba -> forduljon a márkakereskedőhöz/szakszervizhez

A szerszám szakaszosan működik

-belső vezetékhiba -> forduljon a márkakereskedőhöz/szakszervizhez

-be-/kikapcsoló gomb hibája -> forduljon a márkakereskedőhöz/szakszervizhez

A#ürész lánc száraz

-nincs olaj az olajtartályban -> töltsön utána olajat

-az olajtartálysapka légtelenítőnyílása eldugult -> tisztítsa meg az olajtartálysapkat

-az olajkifolyó csatorna eldugult -> tisztítsa ki az olajkifolyó csatornát

A#ürész lánc nem fékeződik le

-a visszacsapó fék meghibásodott -> forduljon a márkakereskedőhöz/márkaszervizhez

A—anc/vezetősín felforrósodott

-nincs olaj az olajtartályban -> töltsön utána olajat

-az olajtartálysapka légtelenítőnyílása eldugult -> tisztítsa meg az olajtartálysapkat

-az olajkifolyó csatorna eldugult -> tisztítsa ki az olajkifolyó csatornát

-a lánc túlságosan meg van feszítve -> állítsa be a lánc feszültségét

-a lánc tompa -> élesítse meg vagy cserélje ki a láncot

Akkészülék rendellenesen vibrál

-a lánc túl laza -> állítsa be a lánc feszültségét

-a lánc tompa -> élesítse meg vagy cserélje ki a láncot

-a lánc elkopott -> cserélje ki a láncot

-a fűrészfogak a hibás irányba mutatnak -> szerelje fel újra a láncot úgy, hogy a fogak a helyes irányba mutassanak

KÖRNYEZET

- Az elektromos kéziszerszámokat, elemek, tartozékokat és csomagolást ne dobja a háztartási szemétbe (csak EU-országok számára)

- a használt villamos és elektronikai készülékekről szóló 2012/19/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani

- erre emlékeztet a ^6 jelzés, amennyiben felmerül az intézkedésre való igény

ZAJ / REZGÉS

- Az EN 60745 alapján végzett mérések szerint ezen készülék hangnyomás szintje 80,6 dB(A) a hangteljesítmény szintje 100,6 dB(A) (szórás K = 1,87 dB), a rezgésszám 5,5 m/s² (a három irány vektorösszege; szórás K = 1,5 m/s²)

- A rezgés-kibocsátási szint mérése az EN 60745 szabványban meghatározott szabványosított teszttel összhangban történt; ez egy eszköznek egy másik eszközzel történő összehasonlítására, illetve a rezgésnek való kitettség előzetes felmérésére használható fel az eszköznek az említett alkalmazásokra történő felhasználása során

• az eszköznek eltérő alkalmazásokra, vagy eltérő, illetve rosszul karbantartott tartozékokkal történő felhasználása jelentősen emelheti a kitettség szintjét
• az idő, amikor az eszköz ki van kapcsolva, vagy amikor ugyan működik, de ténylegesen nem végez munkát, jelentősen csökkentheti a kitettség szintjét
  ! az eszköz és tartozékai karbantartásával, kezének melegen tartásával, és munkavégzésének megszervezésével védje meg magát a rezgések hatásaitól

CZ

- Akumulátor nerozebírejte
