MANUAL DE UTILIZARE 0540 CA SKIL

Declaraţie de conformitate UE Drujbă fără fir Număr de identificare Declarăm pe proprie răspundere că produsele menţionate corespund tuturor dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce urmează şi sunt în conformitate cu următoarele standarde.

2000/14/CE: Nivel măsurat al puterii sonore 100,6 dB(A), incertitudine K = 2,8 dB, nivel garantat al puterii sonore 104 dB(A); procedură de evaluare a conformităţii potrivit anexei VI Categorie produs: 6 Documentaţie tehnică la:*5

Drujbă fără perii și fără r 0540 INTRODUCERE

• Scula electrică este destinată debitării lemnului ca de ex. grinzi de lemn, scânduri, crengi, buşteni etc. cât şi tăierii copacilor; ea poate folosită pentru tăieri longitudinale şi transversale faţă de direcţia brei lemnoase

• Această sculă nu este destinată utilizării profesionale

• Vericaţi dacă ambalajul conţine toate componentele aşa cum se ilustrează în desenul

• În cazul în care lipsesc piese sau acestea sunt deteriorate, contactaţi distribuitorul

• Citiţi şi păstraţi acest manual de instrucţiuni

• Acordaţi o atenţie specială instrucţiunilor de securitate şi avertizare; neglijarea acestora poate duce la vătămări grave DATE TEHNICE

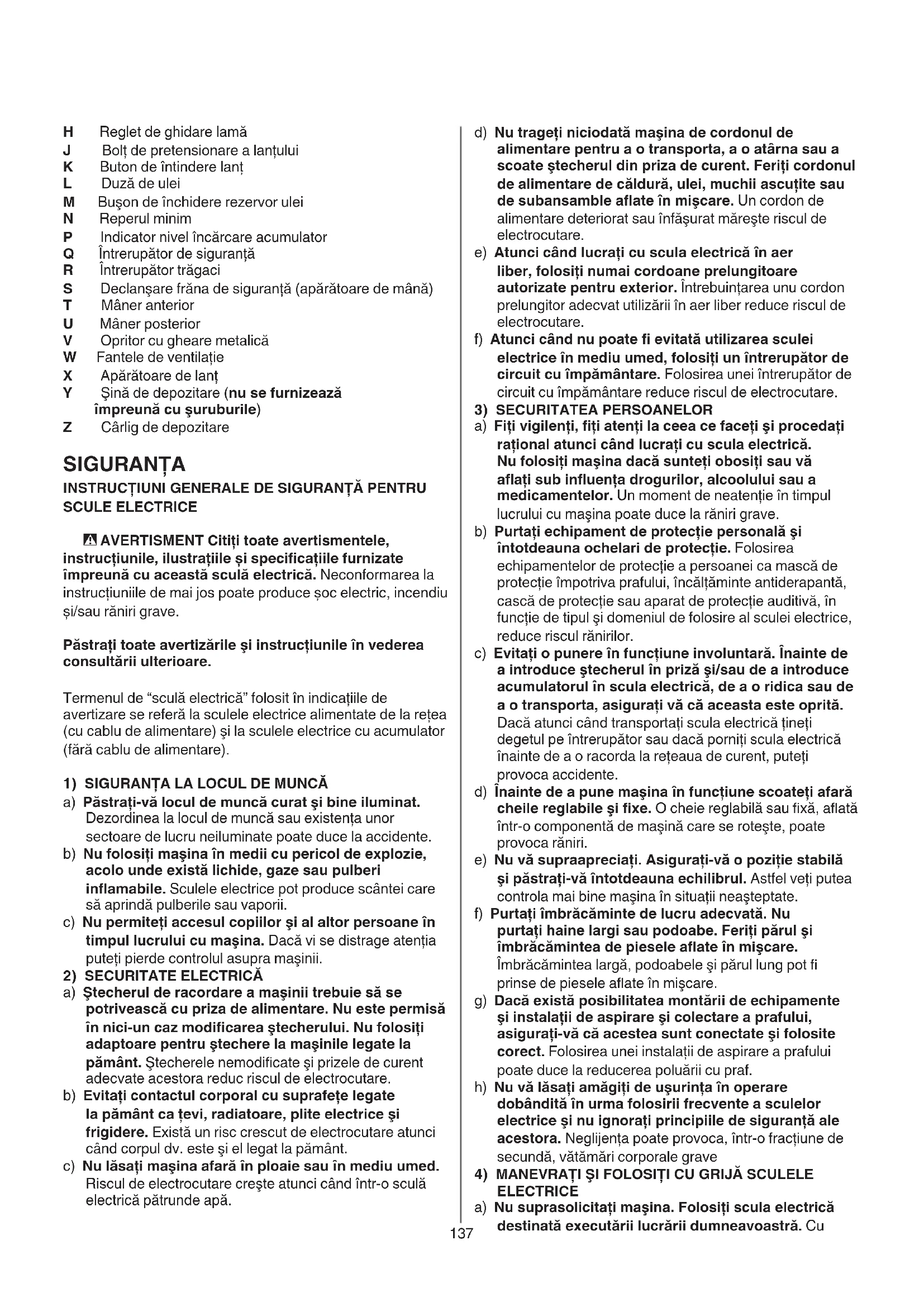

A Capac B Buton de blocare C Lanţ D Braţ de lanţ E Simbol al direcţiei de funcţionare şi al direcţiei de tăiere F Roată de lanţ G Bolţ de xare ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

• Μην πετάτε τα ηλεκτρικά εργαλεία, µπαταρίες, εξαρτημάτα και συσκευασία στον κάδο οικιακών απορριμμάτων (μόνο για τις χώρες της ΕΕ) - σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να137 d) Nu trageţi niciodată maşina de cordonul de alimentare pentru a o transporta, a o atârna sau a scoate ştecherul din priza de curent. Feriţi cordonul de alimentare de căldură, ulei, muchii ascuţite sau de subansamble aate în mişcare. Un cordon de alimentare deteriorat sau înfăşurat măreşte riscul de electrocutare. e) Atunci când lucraţi cu scula electrică în aer liber, folosiţi numai cordoane prelungitoare autorizate pentru exterior. Întrebuinţarea unu cordon prelungitor adecvat utilizării în aer liber reduce riscul de electrocutare. f) Atunci când nu poate evitată utilizarea sculei electrice în mediu umed, folosiţi un întrerupător de circuit cu împământare. Folosirea unei întrerupător de circuit cu împământare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiţi vigilenţi, ţi atenţi la ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu scula electrică. Nu folosiţi maşina dacă sunteţi obosiţi sau vă aaţi sub inuenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în timpul lucrului cu maşina poate duce la răniri grave. b) Purtaţi echipament de protecţie personală şi întotdeauna ochelari de protecţie. Folosirea echipamentelor de protecţie a persoanei ca mască de protecţie împotriva prafului, încălţăminte antiderapantă, cască de protecţie sau aparat de protecţie auditivă, în funcţie de tipul şi domeniul de folosire al sculei electrice, reduce riscul rănirilor. c) Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. d) Înainte de a pune maşina în funcţiune scoateţi afară cheile reglabile şi xe. O cheie reglabilă sau xă, aată într-o componentă de maşină care se roteşte, poate provoca răniri. e) Nu vă supraapreciaţi. Asiguraţi-vă o poziţie stabilă şi păstraţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. f) Purtaţi îmbrăcăminte de lucru adecvată. Nu purtaţi haine largi sau podoabe. Feriţi părul şi îmbrăcămintea de piesele aate în mişcare. Îmbrăcămintea largă, podoabele şi părul lung pot prinse de piesele aate în mişcare. g) Dacă există posibilitatea montării de echipamente şi instalaţii de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt conectate şi folosite corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. h) Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave

4) MANEVRAŢI ŞI FOLOSIŢI CU GRIJĂ SCULELE

ELECTRICE a) Nu suprasolicitaţi maşina. Folosiţi scula electrică destinată executării lucrării dumneavoastră. Cu H Reglet de ghidare lamă J Bolţ de pretensionare a lanţului K Buton de întindere lanţ L Duză de ulei M Buşon de închidere rezervor ulei N Reperul minim P Indicator nivel încărcare acumulator Q Întrerupător de siguranţă R Întrerupător trăgaci S Declanşare frăna de siguranţă (apărătoare de mână) T Mâner anterior U Mâner posterior V Opritor cu gheare metalică W Fantele de ventilaţie X Apărătoare de lanţ Y Şină de depozitare (nu se furnizează împreună cu şuruburile) Z Cârlig de depozitare SIGURANŢA

INSTRUCŢIUNI GENERALE DE SIGURANŢĂ PENTRU

SCULE ELECTRICE - AVERTISMENT Citiţi toate avertismentele, instrucţiunile, ilustraţiile și specicaţiile furnizate împreună cu această sculă electrică. Neconformarea la instrucţiuniile de mai jos poate produce șoc electric, incendiu și/sau răniri grave. Păstraţi toate avertizările şi instrucţiunile în vederea consultării ulterioare. Termenul de “sculă electrică” folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare).

1) SIGURANŢA LA LOCUL DE MUNCĂ

a) Păstraţi-vă locul de muncă curat şi bine iluminat. Dezordinea la locul de muncă sau existenţa unor sectoare de lucru neiluminate poate duce la accidente. b) Nu folosiţi maşina în medii cu pericol de explozie, acolo unde există lichide, gaze sau pulberi inamabile. Sculele electrice pot produce scântei care să aprindă pulberile sau vaporii. c) Nu permiteţi accesul copiilor şi al altor persoane în timpul lucrului cu maşina. Dacă vi se distrage atenţia puteţi pierde controlul asupra maşinii.

2) SECURITATE ELECTRICĂ

a) Ştecherul de racordare a maşinii trebuie să se potrivească cu priza de alimentare. Nu este permisă în nici-un caz modicarea ştecherului. Nu folosiţi adaptoare pentru ştechere la maşinile legate la pământ. Ştecherele nemodicate şi prizele de curent adecvate acestora reduc riscul de electrocutare. b) Evitaţi contactul corporal cu suprafeţe legate la pământ ca ţevi, radiatoare, plite electrice şi frigidere. Există un risc crescut de electrocutare atunci când corpul dv. este şi el legat la pământ. c) Nu lăsaţi maşina afară în ploaie sau în mediu umed. Riscul de electrocutare creşte atunci când într-o sculă electrică pătrunde apă.138 acumulator deteriorat sau modicat. Acumulatorii deterioraţi sau modicaţi pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale. f) Nu expuneţi acumulatorul sau scula electrică la foc sau temperaturi excesive. Expunerea la foc sau temperaturi de peste 130°C poate duce la explozii. g) Respectaţi toate instrucţiunile de încărcare şi nu reîncărcaţi acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specicat în instrucţiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specicat ar putea cauza deteriorarea acumulatorului şi mări riscul de incendiu.

a) Permiteţi repararea maşinii dumneavoastră numai de către un specialist calicat şi numai cu piese de schimb originale. În acest mod este garantată menţinerea siguranţei de exploatare a maşinii. b) Nu întreţineţi niciodată acumulatori deterioraţi. Întreţinerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizaţi de acesta.

• Este interzis copiilor şi adolescenţilor, cu excepţia ucenicilor cu vârsta de peste 16 ani aaţi sub supraveghere, să folosească ferăstrăul cu lanţ. Acelaşi lucru este valabil pentru persoanele care nu sunt familiarizate sucient sau deloc cu manevrarea ferăstrăului cu lanţ. Instrucţiunile de folosire trebuie ţinute întotdeauna la îndemână. Persoanele surmenate sau care nu pot efectua efort zic, nu au voie să lucreze cu ferăstrăul cu lanţ.

• În timpul funcţionării ferăstrăului ţineţi-vă toate părţile corpului departe de lanţul de ferăstrău. Înainte de a porni ferăstrăul asiguraţi-vă că lanţul de ferăstrău nu atinge vre-un obiect. În timpul lucrului cu un ferăstrău cu lanţ, într-un moment de neatenţie, îmbrăcămintea sau părţi ale corpului pot prinse de lanţul de ferăstrău.

• Prindeţi ferăstrăul cu lanţ ţinându-vă întotdeauna mâna dreaptă pe mânerul posterior iar mâna stângă pe mânerul anterior. Fixarea ferăstrăului cu lanţ în poziţie corporală inversă măreşte pericolul de accidente şi de aceea nu este permisă.

• Ţineţi unealta electrică numai de suprafeţele de prindere izolate, deoarece lanţul de ferăstrău poate atinge re ascunse. Dacă lanţurile de erăstrău ating re electrice aate sub tensiune, acest lucru poate face ca piesele metalice expuse ale sculei să se electrice, existând riscul unui șoc electric pentru operator.

• Purtaţi ochelari de protecţie. Se recomandă şi utilizarea unor echipamente de protecţie pentru cap, mâini, gambe şi picioare. Îmbrăcămintea de protecţie potrivită reduce pericolul de rănire provocată de aşchiile aate în zbor şi de atingerea involuntară a lanţului de ferăstrău.

• Nu lucraţi cu ferăstrăul cu lanţ direct pe un copac. În cazul utilizării ferăstrăului cu lanţ direct pe un copac există pericol de rănire.

• Asiguraţi-vă întotdeauna o poziţie stabilă şi folosiţi ferăstrăul cu lanţ numai atunci când staţi pe o scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere specicat. b) Nu folosiţi scula electrică dacă are întrerupătorul defect. O sculă electrică, care nu mai poate pornită sau oprită este periculoasă şi trebuie reparată. c) Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatoru dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură preventivă reduce riscul unei porniri involuntare a maşinii. d) În caz de nefolosire păstraţi maşinile la loc inaccesibil copiilor. Nu permiteţi persoanelor care nu sunt familiarizate cu maşina sau care n-au citit prezentele instrucţiuni, să folosească maşina. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experienţă. e) Întreţineţi sculele electrice şi accesoriile acestora. Controlaţi dacă componentele mobile funcţionează corect şi dacă nu se blochează, dacă nu există piese defecte sau deteriorate, care să afecteze funcţionarea maşinii. Înainte de a repune în funcţiune maşina, duceţi-o la un atelier de asistenţă service pentru repararea sau înlocuirea pieselor deteriorate. Multe accidente s-au datorat întreţinerii defectuoase a sculelor electrice. f) Păstraţi accesoriile bine ascuţite şi curate. Accesoriile atent întreţinute, cu muchii tăietoare bine ascuţite se blochează mai greu şi pot conduse mai uşor. g) Folosiţi sculele electrice, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni. Ţineţi seama de condiţiile de lucru şi de lucrarea care trebuie executată. Întrebuinţarea unor scule electrice destinate altor utilizări decât cele preconizate, poate duce la situaţii periculoase. h) Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate.

a) Folosiţi pentru încărcarea acumulatorilor numai încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor acumulatori există pericol de incendiu. b) Folosiţi la sculele electrice numai acumulatorii prevăzuţi în acest scop. Întrebuinţarea altor acumulatori decât cei specicaţi poate duce la răniri şi pericol de incendii. c) Feriţi acumulatorii nefolosiţi de contactul cu agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care pot produce o punte metalică între contactele acumulatorului. Un scurtcircuit între polii de contact ai acumulatorului poate avea drept consecinţă arsuri sau incendii. d) Ca urmare a folosirii necorespunzătoare, din acumulator se poate scurge lichid. Evitaţi contactul cu acesta. În caz de contact accidental, clătiţi cu apă. Dacă lichidul vă intră în ochi, pe lângă măsurile aminite consultaţi şi un medic. Lichidul care se scurge din acumulator poate provoca iritarea pielii sau arsuri. e) Nu folosiţi un acumulator sau o sculă electrică cu139 umerilor (astfel veţi evita contactul involuntar cu vârful şinei şi veţi putea controla mai bine ferăstrăul cu lanţ în situaţii neaşteptate) - folosiţi numai braţe și lanţuri de rezervă specicate de producător (braţele și lanţurile de rezervă incorecte pot provoca ruperea lanţului și/sau recul) - respectaţi instrucţiunile producătorului privitoare la ascuţirea şi întreţinerea lanţului de ferăstrău (limitatoarele de adâncime prea joase măresc probabilitatea de producere a reculului) SECURITATEA PERSOANELOR

• Se recomandă ca înainte de prima punere în funcţiune, utilizatorul să e iniţiat de către un specialist experimentat prin câteva probe practice, asupra manevrării ferăstrăului cu lanţ şi asupra utilizării echipamentului de protecţie; ca prim exerciţiu ar trebui să se taie buşteni pe o capră de ferăstrău sau pe un cadru de susţinere

• Nu atingeţi lanţul de ferăstrău care se roteşte

• Nu folosiţi în niciun caz ferăstrăul cu lanţ în apropierea persoanelor, copiilor sau animalelor

• Nu folosiţi în niciun caz ferăstrăul cu lanţ după ce aţi consumat alcool, droguri sau după ce aţi luat calmante

• Asiguraţi-vă că copii nu se joacă cu scula DUPĂ UTILIZARE

• Opriţi întotdeauna aparatul și scoateţi bateria - oricând lăsaţi instrumentul nesupravegheat - înainte de a curăţa materialele prinse în instrument - înainte de a verica instrumentul, de a-l curăţa sau de a lucra la acesta - după lovirea unui corp străin - oricând instrumentul începe să vibreze în mod neobişnuit

• Depozitaţi scula în interior, într-un loc uscat şi încuiat, la care copiii să nu aibă acces - depozitaţi bateria separat de aparat BATERIILOR

• Bateria furnizată este parţial încărcată (pentru a asigura o capacitate maximă a bateriei, încărcaţi-o complet utilizând încărcătorul acesteia înainte de a utiliza scula electrică pentru prima dată)

• Utilizaţi numai următoarele baterii și încărcătoare cu această sculă - Baterie SKIL: BR1*31**** - Încărcător SKIL: CR1*31****

• Nu utilizaţi bateria dacă este avariată; aceasta trebuie înlocuită

• Nu dezasamblaţi bateria

• Nu expuneţi scula/bateria la ploaie

• Temperatură ambiantă admisă (instrument/încărcător/ acumulator): - în timpul încărcării 4...40°C - în timpul funcţionării –20...+50°C - în timpul depozitării –20...+50°C

Citiţi manual de instrucţiuni înainte de utilizare

Bateriile vor exploda când sunt aruncate în foc, deci nu ardeţi bateriile sub niciun motiv

Nu expuneţi instrumentul la ploaie

Purtaţi ochelari de protecţie şi căşti antifonice

Păstraţi instrumentul/încărcătorul/bateria la temperaturi cuprinse între 50°C şi 0°C suprafaţă tare, sigură şi netedă. Un teren alunecos sau suprafeţe de sprijin instabile, cum ar o scară, pot duce la pierderea echilibrului sau a controlului asupra ferăstrăului cu lanţ.

• Ţineţi seama de faptul că, în momentul tăierii unei crengi tensionate, aceasta poate azvârlită înapoi. Atunci când tensiunea acumulată în brele lemnoase este eliberată, creanga întinsă poate lovi operatorul şi/ sau smulge de sub controlul acestuia ferăstrăul cu lanţ.

• Fiţi extrem de precauţi la tăierea desişului şi a arborilor tineri. Materialul subţire se poate încurca în lanţul de ferăstrău şi vă poate lovi sau vă poate face să vă pierdeţi echilibrul.

• Transportaţi ferăstrăul cu lanţ în stare oprită, ţinându-l de mânerul frontal iar lanţul de ferăstrău să e îndreptat în direcţie opusă corpului dumneavoastră. În vederea transportului sau al depozitării ferăstrăului cu lanţ placa de protecţie trebuie să e întotdeauna montată. Manevrarea atentă a ferăstrăului cu lanţ reduce probabilitatea unei atingeri accidentale a lanţului de ferăstrău aat în mişcare.

• Respectaţi instrucţiunile privind ungerea, întinderea lanţului de ferăstrău şi schimbarea accesoriilor. Un lanţ de ferăstrău întins sau uns necorespunzător riscă să se rupă sau să genereze recul.

• Menţineţi mânerele uscate, curate şi feriţile de ulei şi unsoare. Mânerele unsuroase, murdărite cu ulei, alunecă din mână şi duc la pierderea controlului.

• Tăiaţi numai lemn. Folosiţi ferăstrul cu lanţ numai pentru acele operaţii pentru care este destinat (exemplu: nu folosiţi ferăstrăul cu lanţ pentru a tăia material plastic, zidărie sau materiale de construcţii care nu sunt confecţionate din lemn). Utilizarea ferăstrăului cu lanţ pentru executarea operaţiilor neconforme destinaţiei poate duce la situaţii periculoase.

CAUZELE ŞI EVITAREA UNUI RECUL

• Reculul se poate produce, când vârful şinei de ghidare atinge un obiect sau când lemnul se încovoaie iar lanţul de ferăstrău se blochează în tăietură

• În anumite cazuri, o atingere cu vârful şinei poate provoca o reacţie neaşteptată, direcţionată spre spate, la care şina de ghidare să e aruncată în sus şi spre operator

• Blocarea lanţului de ferăstrău la marginea superioară a şinei de ghidare poate arunca rapid înapoi şina, spre operator

• Orice astfel de reacţie vă poate face să pierdeţi controlul asupra ferăstrăului şi eventual să vă răniţi grav (nu vă bazaţi exclusiv pe dispozitivele de siguranţă montate pe ferăstrăul cu lanţ; în calitate de utilizator al unui ferăstrău cu lanţ ar trebui să luaţi anumite măsuri, pentru a putea lucra fără accidente şi fără a vă răni)

• Reculul este consecinţa utilizării necorespunzătoare sau greşite a sculei electrice; el poate împiedicat prin măsuri preventive adecvate, asemenea celor descrise în cele ce urmează: - apucaţi ferm ferăstrăul cu ambele mâni, cuprinzând cu toate degetele mânerele ferăstrăului cu lanţ; aduceţi-vă corpul şi braţele într-o astfel de poziţie încât să puteţi contracara forţele de recul (dacă se adoptă măsuri adecvate, operatorul poate stăpâni forţele de recul; nu lăsaţi niciodată din mână ferăstrăul cu lanţ) - evitaţi adoptarea unei poziţii corporale anormale şi nu tăiaţi la o înălţime care depăşeşte nivelul140 ! nu continuaţi să apăsaţi comutatorul pornit/oprit după oprirea automată a maşinii; în caz contrar, bateria poate deteriorată

• Întinderea lanţului de ferăstrău

! scoateţi bateria din sculă - aşezaţi ferăstrăul cu lanţ pe o suprafaţă dreaptă - vericaţi dacă elementele dinţate ale lanţului sunt aşezate corect în canalul de ghidare al lamei D

1. slăbiţi butonul de xare B atât cât este posibil

fără a elibera din poziţie lama (nu îndepărtaţi)

2. ridicaţi puţin lama şi ţineţi-o în poziţie

3. rotiţi butonul de întindere a lanţului K în sus

până ce zalele inferioare ale lanţului se ridică şi ating UŞOR partea de jos a lamei D

4. strângeţi butonul de xare B rotindu-l

în sensul acelor de ceasornic

6. lanţul de ferăstrău este întins corect, atunci

când poate ridicat din mijloc cu aprox. 4 mm ! vericaţi întinderea lanţului înaintea începerii lucrului, după primele operaţii de tăiere şi regulat (la ecare 10 minute) în timpul debitării - în special la lanţurile de ferăstrău noi, la început este posibilă o lăsare mai accentuată a lanţului - durabilitatea lanţului de ferăstrău depinde în mod decisiv de lubrierea corespunzătoare şi de întinderea corectă - nu întindeţi lanţul de ferăstrău cât timp este foarte încălzit, deoarece după răcire acesta se contractă şi se încordează prea tare pe lamă

Durabilitatea şi randamentul de tăiere a lanţului depind de o lubriere optimă; de aceea, în timpul funcţionării, lanţul de ferăstrău este lubriat automat cu ulei special pentru lanţ de ferăstrău, prin duza de ulei L

! ferăstrăul cu lanţ nu se livrează cu rezervorul completat cu ulei special pentru lanţ de ferăstrău; înainte de folosire este important să umpleţi rezervorul cu ulei ! utilizarea ferăstrăului cu lanţ fără ulei special pentru lanţ de ferăstrău sau cu nivelul uleiului sub reperul minim duce la deteriorarea ferăstrăului cu lanţ - aşezaţi ferăstrăul cu lanţ cu dopul de închidere a rezervorului de ulei M îndreptat în sus, pe o suprafaţă adecvată - deşurubaţi dopul şi umpleţi rezervorul cu ulei special pentru lanţuri de ferăstrău (nu este furnizat) - aveţi grijă să nu inte murdărie în rezervorul de ule - înşurubaţi din nou la loc dopul de închidere al rezervorului de ulei ! vericaţi nivelul uleiului înainte de utilizare şi la intervale regulate în timpul utilizării; adăugaţi ulei atunci când nivelul acestuia scade sub indicatorul

- doza de ulei ajunge pentru aprox. 15 minute, în funcţie de pauze şi de intensitatea lucrului - nu folosiţi niciodată ulei reciclat sau ulei uzat

- porniţi scula apăsând mai întâi întrerupătorul de siguranţă Q şi apoi apăsând întrerupătorul trăgaci R - opriţi scula prin eliberarea pârghiei R ! după procesul de tăiere nu opriţi ferăstrăul cu lanţ acţionănd apărătoarea de mână frontală S

Nu aruncaţi sculele electrice și bateriile direct la pubelele de gunoi UTILIZAREA

• Instrucţiuni de asamblare

! scoateţi bateria din sculă ! la manevrarea lanţului de ferăstrău purtaţi întotdeauna mănuşi de protecţie - aşezaţi ferăstrăul cu lanţ pe o suprafaţă dreaptă - desfaceţi capacul A rotind butonul de xare B în sens invers acelor de ceasornic - introduceţi lanţul de ferăstrău C în canelura circulară a lamei D - montaţi lanţul pe pinionul de acţionare F și braţul de lanţ de ghidare D, astfel încât șurubul de xare G și aripioarele de ghidare H să se potrivească în canelura braţului de lanţ D ! respectaţi direcţia corectă de rulare comparaţi lanţul cu simbolul direcţiei de rulare E - vericaţi dacă toate componentele sunt bine aşezate şi ţineţi lama împreună cu lanţul in această poziţie - montaţi capacul A în modul indicat în gură - dacă este necesar, întoarceţi puţin butonul de întindere a lanţului K, pentru a potrivi bolţul de întindere a lanţului J în gaura lamei D - întoarceţi butonul de întindere a lanţului K până când lanţul de ferăstrău mai este doar puţin întins - strângeţi butonul de xare B pe bolţul de xare G rotindu-l în sensul acelor de ceasornic

• Încărcarea bateriei ! citiţi avertismentele de siguranţă și instrucţiunile care au fost furnizate împreună cu încărcătorul

- Bateria 2 trebuie instalată

• Indicator nivel încărcare acumulator

- apăsaţi butonul care indică nivelul de încărcare a bateriei P pentru a așa nivelul actual de încărcare al bateriei

! când nivelul minim al indicatorului bateriei începe să lumineze intermitent după apăsarea butonului

b, bateria este descărcată ! Când 2 nivelurile indicatorului bateriei încep să lumineze intermitent după apăsarea butonului P

c, bateria nu se încadrează în intervalul permis de temperatură de funcţionare

• Protecţia bateriei Aparatul este oprit brusc sau împiedicat să e pornit când - sarcina este prea mare --> îndepărtaţi sarcina și reporniţi - temperatura bateriei nu se încadrează în intervalul permis de temperatură de funcţionare între -20 și +50 °C --> nivelurile 2 ale indicatorului nivelului de încărcare al bateriei încep să lumineze intermitent la apăsarea butonului P

b; așteptaţi până când bateria revine în intervalul permis de temperatură de funcţionare - bateria este aproape descărcată (pentru a proteja împotriva descărcării în totalitate) --> un nivel de încărcare scăzut al bateriei sau un nivel de încărcare scăzut al bateriei care luminează intermitent

c este așat de indicatorul nivelului de încărcare al bateriei la apăsarea butonului P; încărcaţi bateria141 conduceţi ferăstrăul într-un unghi plan pentru a evita reculul la debitare - la tăierea lemnului, crengilor sau copacilor aaţi sub tensiune există prericol crescut de accidentare; în acest caz se recomandă multă precauţie (astfel de lucrări ar trebui executate numai de către specialişti instruiţi în acest scop)

• Debitarea trunchiului de copac (secţionarea copacului doborât în mai multe părţi) - dacă este posibil, ar trebui să sprijiniţi trunchiul de copac punând dedesubt crengi, grinzi sau pene - asiguraţi-vă o poziţie stabilă şi aveţi grijă să vă repartizaţi uniform greutatea corporală pe ambele picioare - dacă trunchiul de copac este sprijinit uniform de toată lungimea sa, tăiaţi pornind de sus

- dacă trunchiul de copac este sprijin la un capăt, tăiaţi mai întâi 1/3 din diametrul trunchiului începând din partea inferioară; apoi tăiaţi restul de sus în jos, până la nivelul tăieturii executate de jos în sus

- dacă trunchiul de copac este sprijint la ambele capete, tăiaţi mai întâi 1/3 din diametrul trunchiului începând din partea de sus; apoi tăiaţi 2/3 plecând din partea inferioară, până la nivelul tăieturii executate de sus în jos

- la lucrările de debitare cu ferăstrăul în pantă, staţionaţi întotdeauna în amonte de trunchiul de copac - pentru a deţine pe deplin controlul în momentul debitării complete, spre sfârşitul tăieturii reduceţi presiunea de apăsare, fără a slăbi prinderea fermă a mânerelor ferăstrăului cu lanţ ! aveţi grijă ca lanţul de ferăstrău să nu atingă solul - după nalizarea tăierii aşteptaţi ca lanţul de ferăstrău să se oprească complet înainte de a îndepărta ferăstrăul din locul de tăiere - opriţi întotdeauna motorul ferăstrăului cu lanţ, înainte de a trece la copacul următor

! cu ferăstrăul cu lanţ pot tăiaţi numai copaci cu diametrul trunchiului mai mic decât lungimea lamei ! asiguraţi sectorul de lucru; aveţi grijă ca în sectorul de cădere să nu staţioneze persoane sau animale ! nu încercaţi niciodată să eliberaţi un ferăstrău blocat cât timp motorul este pornit; folosiţi pene de lemn pentru a elibera lanţul de ferăstrău blocat ! purtaţi întotdeauna cască pentru a vă proteja de crengile care cad ÎNAINTE DE A TĂIA UN COPAC: - dacă în zonă există două sau mai multe persoane, care simultan debitează buşteni şi doboară copaci, distanţa dintre persoanele care debitează buşteni şi care doboară copaci ar trebui să e cel puţin de două ori mai mare decât înălţimea copacului care trebuie doborât - la doborârea copacilor aveţi grijă să nu puneţi în pericol alte persoane, să nu atingeţi linii electrice şi să nu produceţi pagube materiale (dacă un copac atinge o linie electrică, trebuie înştiinţată neîntârziat asupra acestui fapt întreprinderea furnizoare de energie) - la lucrările de tăiere în pantă operatorul ferăstrăului cu lanţ trebuie să staţioneze în amonte de copacul care trebuie doborât, pentru că, după tăiere, copacul se va rostogoli sau va aluneca probabil în aval

Frână de siguranţă este un mecanism de protecţie care se declanşează prin apărătoarea de mână frontală S atunci când maşina are recul -> lanţul se opreşte în scurt timp Periodic, executaţi o probă de funcţionare: - împingeţi înainte apărătoarea de mână anterioară S şi conectaţi pentru scurt timp ferăstrăul cu lanţ -> lanţul nu trebuie să pornească - pentru a debloca din nou frăna de siguranţă, eliberaţi întrerupătorul trăgaci R şi trageţi înapoi apărătoarea de mână frontală S

• Utilizarea sculei - ţineţi întotdeauna strâns cu ambele mâini ferăstrăul cu lanţ (mâna stângă pe mânerul frontal T iar mâna dreaptă pe mânerul posterior U); nu tăiaţi niciodată cu o singură mână

- ţineţi întotdeauna cablul de curent în spatele maşinii, în afara zonei lanţului de ferăstrău şi a materialului de lucru ! înainte de a veni în contact cu lemnul lanţul trebuie să ruleze cu viteză maximă - pentru sprijinirea ferăstrăului cu lanţ pe lemnul de tăiat folosiţi opritorul cu gheare metalică V

- în timpul tăierii folosiţi opritorul cu gheare drept pârghie

- la tăierea crengilor sau buştenilor mai groşi ajustaţi opritorul cu gheare pentru o adâncime mai mare de tăiere în acest scop trageţi înapoi ferăstrăul cu lanţ pentru a desprinde opritorul cu gheare şi reajustaţi-l din nou la o adâncime mai mare; nu scoateţi ferăstrăul afară din tăietură - la debitare nu apăsaţi cu putere lanţul de ferăstrău ci lăsaţi-l să lucreze, exercitând o uşoară presiune de pârghie prin opritorul cu gheare V - lucraţi cu ferăstrăul cu lanţ numai dacă aveţi o poziţie stabilă - ţineţi ferăstrăul cu lanţ puţin mai la dreapta faţă de corpul dumneavoastră

- nu ţineţi niciodată braţele întinse atunci când lucraţi cu ferăstrăul nu încercaţi să tăiaţi în locurile greu accesibile, sau stând pe o scară

- nu tăiaţi niciodată deasupra înălţimii umerilor

- cele mai bune rezultate de tăiere se obţin atunci când viteza lanţului nu scade ca urmare a suprasolicitării ! atenţie la terminarea debitării cu ferăstrăul; de îndată ce ferăstrăul iese din linia de tăiere, simţiţi în mod neaşteptat greutatea acestuia (există pericol de accidentare pentru gambe şi picioare) ! îndepărtaţi ferăstrăul din tăietură numai cu lanţul de ferăstrău în funcţiune

• Tăierea buştenilor - sprijiniţi buşteanul astfel încât tăietura să nu se închidă iar lanţul de ferăstrău să nu se blocheze - pegătiţi şi xaţi bucăţile de lemn mai scurte în vederea tăierii - evitaţi atingerea pietrelor sau cuielor, deoarece acestea vor azvârlite şi vor putea deteriora lanţul de ferăstrău sau provoca răniri grave uitilizatorului sau persoanelor aate în preajmă ! nu atingeţi cu lanţul în funcţiune garduri din sârmă sau solul - executaţi cu deosebită grijă tăierile longitudinale, deoarece opritorul cu gheare V

nu poate folosit;142 - îndepărtaţi cu o perie moale şi o lavetă curată toate depunerile aderente din zona de sub placa de acoperire, roata de lanţ, şi dispozitivul de xare a lamei - curăţaţi cu o lavetă curată duza de ulei

• Controlaţi regulat ferăstrăul cu lanţ cu privire la defectele vizibile, cum ar un lanţ de ferăstrău slăbit, care atârnă sau care prezintă deteriorări, slăbirea xării şi componente uzate sau deteriorate

• Înainte de folosirea ferăstrăului cu lanţ trebuie executate reparaţiile sau lucrările de întreţinere necesare

• Funcţionarea sistemului de lubriere automată a lanţului poate vericată pornind ferăstrăul şi ţinându-l cu vârful îndreptat în direcţia unui carton sau a unei hârtii de pe sol ! nu atingeţi solul cu lanţul (păstraţi o distanţă de siguranţă de 20 cm) - dacă apare o dâră crescândă de ulei atunci rezultă că lubrierea automată funcţionează impecabil - dacă nu apare nici-o dâră de ulei cu toate că rezervorul este plin, citiţi paragraful “DEPANAREA” sau contactaţi distribuitorul

• Dacă în ciuda procedeelor de fabricaţie şi control riguroase scula are totuşi o pană, repararea acesteia se va face numai la un atelier de asistenţă service autorizat pentru scule electrice SKIL - trimiteţi scula în totalitatea lui cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese şi diagrame de service se găseasc la www.skil.com) ! înainte de expedierea ferăstraielor cu lanţ vă rugăm să goliţi neapărat rezervorul de ulei

• Trebuie să ţi conştienţi de faptul că deteriorarea datorată suprasarcinii sau utilizării incorecte a sculei vor excluse din garanţie (pentru condiţiile de garanţie SKIL consultaţi www.skil.com sau întrebaţi distribuitorul)

- în cazul în care ferăstrăul cu lanţ urmează a depozitat o perioadă mai îndelungată, curăţaţi lanţul de ferăstrău şi lama - în cazul păstrării maşinii, rezervorul de ulei trebuie golit complet - instalaţi apărătoarea de lanţ X înainte de a depozita instrumentul - xaţi bine şina de depozitare Y pe perete folosind 2 şuruburi (nu se furnizează cu instrumentul), pe orizontală - cârligul trebuie să e Z montat împreună cu șina Y - depozitaţi unealta agăţând-o de cârligul de depozitare

- vericaţi dacă apar scurgeri de ulei atunci când utilizaţi cârligul de depozitare Z - depozitaţi scula în interior, într-un loc uscat şi încuiat, la care copiii să nu aibă acces DEPANAREA

• Următoarea listă prezintă simptomele problemelor, cauzele posibile şi operaţiunile de corectare (dacă acestea nu pot identicate şi problema nu poate corectată, contactaţi furnizorul sau centrul de service) ! În cazul unor defecţiuni electrice sau mecanice, opriţi imediat aparatul și scoateţi bateria

Instrumentul nu funcţionează - frâna de siguranţă activată -> retrageţi apărătoarea de mână S

in poziţa - baterie descărcată -> încărcaţi bateria - baterie erbinte -> lăsaţi bateria să se răcească - înainte de tăiere trebuie stabilită o cale de retragere iar dacă este necesar, aceasta se va elibera de obstacole (calea de retragere ar trebui să plece de la linia de tăiere dorită şi să ducă oblic înapoi)

- în scopul determinării direcţiei de cădere a copacului, înainte de tăierea acestuia trebuie avute în vedere înclinarea naturală a copacului, poziţia crengilor mai mari şi direcţia vântului - trebuie îndepărtate din copac murdăria, pietrele, scoarţa care s-a desprins, cuiele, clemele şi sârma PROCEDURA DE TĂIERE A COPACILOR: - faceţi o crestătură (1 – 2) perpendicular pe direcţia de cădere, având o adâncime de 1/3 din diametrul trunchiului, cum este ilustrat în gură

- executaţi mai întâi crestătura orizontală inferioară (astfel veţi evita blocarea lanţului de ferăstrău sau a şinei de ghidare la executarea celei de a doua crestături) - xaţi tăierea de doborâre (3) la cel puţin 50 mm deasupra tăieturii de crestare orizontale (executaţi tăierea de doborâre paralel cu tăietura de crestare orizontală)

- nu tăiaţi prea adânc, pentru ca, la căderea arborelui, să mai rămână încă îin picioare o proptea (stinghie de doborâre) care să acţioneze ca o balama (propteaua împiedică arborele să cadă intr-o direcţie greşită; nu retezaţi propteaua) - atunci când tăietura de doborâre se apropie de proptea, arborele trebui să înceapă să cadă - în cazul în care se pare că, eventual copacul nu va cădea în direcţia dorită sau se înclină înapoi iar lanţul de ferăstrău se blochează, întrerupeţi efectuarea tăieturii de cădere şi deconectaţi ferăstrăul cu lanţ; pentru deschiderea crestăturii şi pentru doborârea copacului pe linia de cădere dorită; introduceţi o pană din lemn, material plastic sau aluminiu în crestătura orizontală

- în cazul în care copacul începe să cadă, extrageţi ferăstrăul cu lanţ din crestătură, deconectaţi-l şi puneţi-l jos; părăsiţi zona periculoasă folosind calea de retragere planicată (ţi atenţi la crengile care cad şi nu vă împiedicaţi)

Prin tăierea crengilor se înţelege tăierea de separare a crengilor copacului doborât - la tăierea crengilor, în primă etapă evitaţi crengile mai mari, îndreptate în jos, care sprijină copacul - tăiaţi crengile mai mici conform gurii, dintr-o singură tăietură - crengile tensionate trebuie tăiate de jos în sus, pentru a evita prindrea şi blocarea ferăstrăului

ÎNTREŢINERE / SERVICE

• Această sculă nu este destinată utilizării profesionale

• Păstraţi întotdeauna aparatul curat (mai ales fantele de ventilaţie W

! scoateţi bateria din scula electrică înainte de curăţare - curăţaţi carcasa prolatâ din plastic a ferăstrăului cu lanţ cu o perie moale şi o lavetă curată (nu este permis să folosiţi apă, solvent şi ceară de lustruit) - după o durată de utililizare de 1 la 3 ore demontaţi placa de acoperire, lama şi lanţul şi curăţaţi-le cu o perie143 ! protejaţi-vă împotriva efectelor vibraţiilor prin întreţinerea sculei şi a accesoriilor sale, păstrând mâinile calde şi organizând procesele de lucru

Instrumentul funcţionează intermitent - cabluri interne defecte -> contactaţi furnizorul/centrul de service - comutator de pornire/oprire defect -> contactaţi furnizorul/centrul de service

Lanţ de ferăstrău uscat - nu există ulei în rezervor -> completaţi cu ulei - aerisirea buşonului rezervorului de ulei înfundată -> curăţaţi buşonul rezervorului de ulei - canalul de scurgere a uleiului înfundat -> desfundaţi canalul de scurgere a uleiului

Lanţul de ferăstrău nu este frânat - frână de siguranţă/frână de întrerupere defectă -> contactaţi distribuitorul/centrul de service

Lanţul/şina de ghidare erbinte - nu există ulei în rezervor -> completaţi cu ulei - aerisirea buşonului rezervorului de ulei înfundată -> curăţaţi buşonul rezervorului de ulei - canalul de scurgere a uleiului înfundat -> desfundaţi canalul de scurgere a uleiului - lanţul este întins prea tare -> reglaoi întinderea lanţului - lanţul este tocit -> reascuţiţi sau înlocuiţi lanţul

Instrumentul vibrează anormal - lanţul nu este întins suciente -> reglaţi întinderea lanţului - lanţul este tocit -> reascuţiţi sau înlocuiţi lanţul - lanţ uzat -> înlocuiţi lanţul - dinţii de ferăstrău sunt îndreptaţi în direcţia greşită -> montaţi din nou lanţul de ferăstrău, cu dinţii îndreptaţi în direcţia corectă MEDIUL

• Nu aruncaţi sculele electrice, bateriile, accesoriile sau ambalajele direct la pubelele de gunoi (numai pentru ţările din Comunitatea Europeană) - Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice şi electronice şi modul de aplicare a normelor în conformitate cu legislaţia naţională; sculele electrice în momentul în care au atins un grad avansat de uzură şi trebuiesc aruncate, ele trebuiesc colectate separat şi reciclate într-un mod ce respectă normele de protecţie a mediului inconjurător - simbolul

vă va reaminti acest lucru

• Măsurat în conformitate cu EN 60745 nivelul de presiune a sunetului generat de acest instrument este de 80,6 dB(A) iar nivelul de putere a sunetului 100,6 dB(A) (incertitudine K = 1,87 dB), iar nivelul vibraţiilor 5,5 m/s² (suma vectiorială a trei direcţii; incertitudine K = 1,5 m/s²)
