NÁVOD NA OBSLUHU 0540 CA SKIL

- Indikátor akumulátoru ⑩

- Toto ručné elektrické náradie je určené na rezanie dreva, ako sú napr. drevené brvná, dosky, konáre, kmene a pod. ako aj na stínanie stromov; dá sa používať so zretel'om na smer vlákien dreva na rezanie v pozdížnom aj priečnom smere

- Tento nástroj nie je vhodný pre profesionálne použitie

- Skontrolujte, či balenie obsahuje všetky súčasti podl’a obrázka ②

- Ak sú niektoré súčasti poškodené, alebo chýbajú, obrátte sa na svojho predajcu

- Zvlášt venujte pozornost bezpecnostným pokynom a upozorneniam; nedodržanie týchto pokynov môže spôsobit vážne zranenie

TECHNICKÉ ÚDAJE ①

Náhradná reťaz: 90PX052X

Náhradná lišta na reťaz: 144MLEA041

ČASTI NÁSTROJA ②

A Kryt
B Uzamykací krúžok
C Ret'az
D Lišta na reťaz
E Symbol smeru chodu a smeru rezania
F Ret'azové koleso
G Upevňovacia skrutka
H Vodiaci výstupok čepele
J Napínací čap reťaze
K Gombík na napínanie reťaze
L Olejová dýza
M Uzáver olejovej nádržky
N Značka minima
P Indikátor nabitia akumulátora
Q Bezpečnostný spínač
R Prepínač
S Iniciovanie brzdy spätného rázu (ochrana rúk)
T Predná rukoväť
U Zadná rukoväť
V Kovový drapákový doraz
W Vetracie štrbiny
X Chranič retaze
Y Držiak na uskladnenie (skrutky nie sú súčasťou dodávky)
Z Úložný háčik

BEZPEČNOST

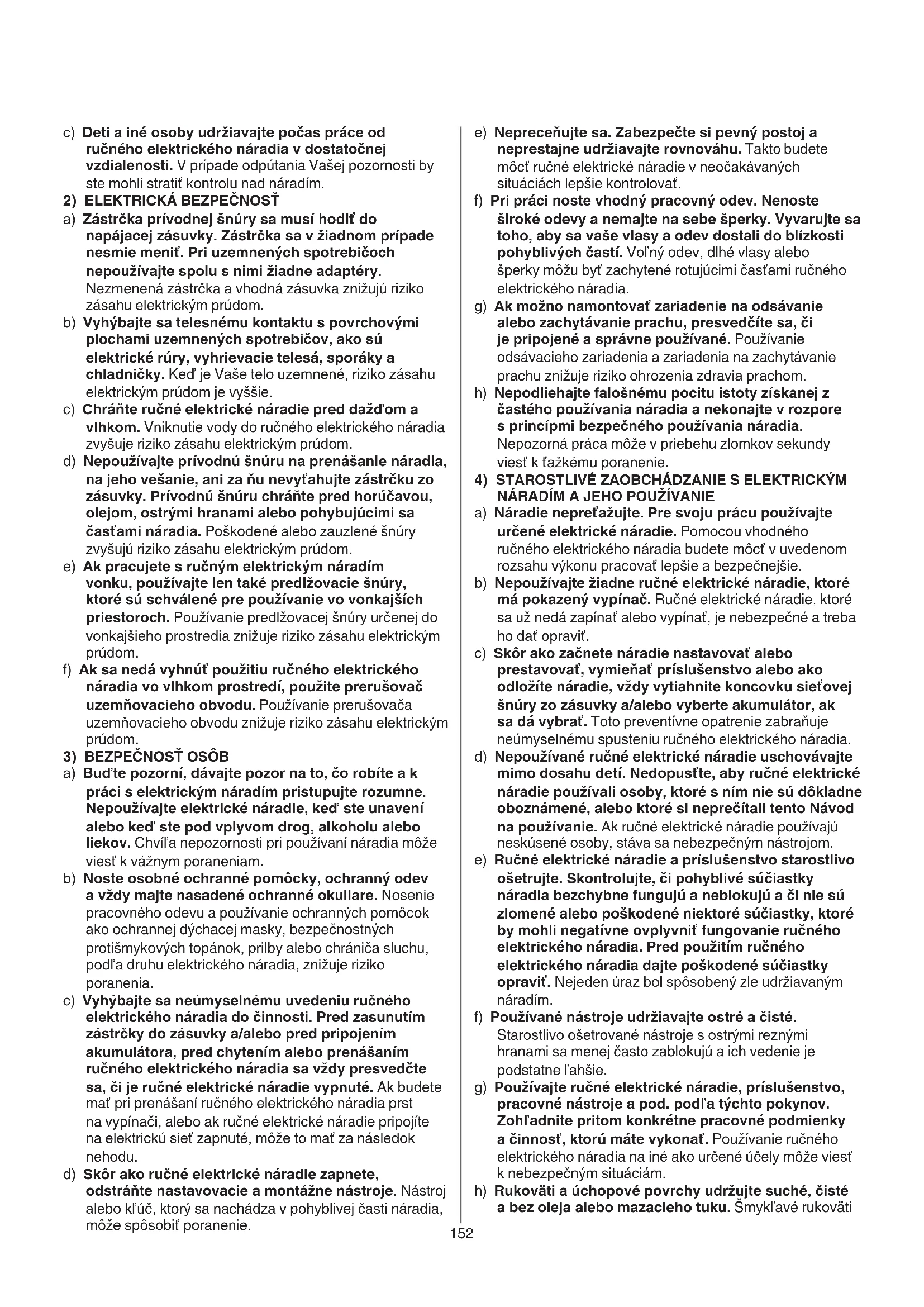

VŠEOBECNÉ BEZPEČNOSTNÉ UPOZORNENIA TÝKAJÚCE SA ELEKTRICKÉHO NÁRADIA

A VÝSTRAHA Prečítajte si všetky bezpečnostné výstrahy, pokyny, ilustrácie a technické údaje, ktoré sú dodané s týmto elektrickým nástrojom. Nedodržanie všetkých nižšie uvedených pokynov môže viest' k poraneniu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu.

Všetky upozornenia a pokyny si odložte na d'alšie použitie.

Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

1) BEZPEČNOST NA PRACOVISKU

a) Udržiavajte svoje pracovisko čisté a upratané. Neporiadok na pracovisku alebo neosvetlené časti pracoviska môžu viest k úrazom.

b) Nepracujte elektrickým náradím v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horl'avé kvapaliny, plyny alebo prach. Elektrické náradie produkuje iskry, ktoré môžu prach alebo pary zapáliť.

c) Deti a iné osoby udržiavajte počas práce od ručného elektrického náradia v dostatočnej vzdialenosti. V prípade odpútania Vašej pozornosti by ste mohli stratit kontrolu nad náradím.

2) ELEKTRICKÁ BEZPEČNOST

a) Zástrčka prívodnej šnúry sa musí hodit do napájacej zásuvky. Zástrčka sa v žiadnom prípade nesmie meniť. Pri uzemnených spotrebičoch nepoužívajte spolu s nimi žiadne adapté. Nezmenená zástrčka a vhodná zásuvka znižujú riziko zásahu elektrickým prúdom.

b) Vyhýbajte sa telesnému kontaktu s povrchovými plochami uzemnených spotrebičov, ako sú elektrické rúry, vyhrievacie telesá, sporáky a chladničky. Ked' je Vaše telo uzemnené, riziko zásahu elektrickým prúdom je vyššie.

d) Nepoužívajte prívodnú šnúru na prenášanie náradia, na jeho vešanie, ani za ňu nevyťahujte zástrčku zo zásuvky. Prívodnú šnúru chránět pred horúčavou, olejom, ostrými hranami alebo pohybujúcimi sa časťami náradia. Poškodené alebo zauzlené šnúry zvyšujú riziko zásahu elektrickým prúdom.

e) Ak pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie šnúry, ktoré sú schválené pre používanie vo vonkajších priestoroch. Používanie predlžovacej šnúry určenej do vonkajšieho prostredia znižuje riziko zásahu elektrickým prúdom.

f) Ak sa nedá vyhnúť použitiu ručného elektrického náradia vo vlhkom prostredí, použite prerušovač uzemňovacieho obvodu. Používanie prerušovača uzemňovacieho obvodu znižuje riziko zásahu elektrickým prúdom.

3) BEZPEČNOST OSÔB

a) Bud'te pozorní, dávajte pozor na to, čo robíte a k práci s elektrickým náradím pristupujte rozumne. Nepoužívajte elektrické náradie, ked' ste unavení alebo ked' ste pod vplyvom drog, alkoholu alebo liekov. Chvíl'a nepozornosti pri používaní náradia môže viest' k vážnym poraneniam.

b) Noste osobné ochranné pomôcky, ochranný odev a vždy majte nasadené ochranné okuliare. Nosenie pracovného odevu a používanie ochranných pomôcok ako ochrannej dýchacej masky, bezpečnostných protišmykových topánok, prilby alebo chrániča sluchu, podľa druhu elektrického náradia, znižuje riziko poranenia.

c) Vyhýbajte sa neúmyselnému uvedeniu ručného elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického náradia sa vždy presvedčte sa, či je ručné elektrické náradie vypnuté. Ak budete mať pri prenášaní ručného elektrického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť zapnuté, môže to mať za následok nehodu.

d) Skôr ako ručné elektrické náradie zapnete, odstráňte nastavovacie a montážne nástroje. Nástroj alebo kl'úč, ktorý sa nachádza v pohyblivej časti náradia, môže spôsobit poranenie.

e) Nepreceňujte sa. Zabezpečte si pevný postoj a neprestajne udržiavajte rovnováhu. Takto budete môčť ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať.
f) Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa vaše vlasy a odev dostali do blízkosti pohyblivých častí. Vol'ný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi časťami ručného elektrického náradia.
g) Ak možno namontovať zariadenie na odsávanie alebo zachytávanie prachu, presvedčíte sa, či je pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
h) Nepodliehajte falošnému pocitu istoty získanej z častého používania náradia a nekonajte v rozpore s princípmi bezpečného používania náradia. Nepozorná práca môže v priebehu zlomkov sekundy viest k t'ažkému poranenie.
a) Náradie nepreťažujte. Pre svoju prácu používajte určené elektrické náradie. Pomocou vhodného ručného elektrického náradia budete môčť v uvedenom rozsahu výkonu pracovať lepšie a bezpečnejšie.
b) Nepoužívajte žiadne ručné elektrické náradie, ktoré má pokazený vypínač. Ručné elektrické náradie, ktoré sa už nedá zapínať alebo vypínať, je nebezpečné a treba ho dat opravít.
c) Skôr ako začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo ako odložíte náradie, vždy vytiahnite koncovku sietovej šnúry zo zásuvky a/alebo vyberte akumulátor, ak sa dá vybrať. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu ručného elektrického náradia.
d) Nepoužívané ručné elektrické náradie uschovávajte mimo dosahu detí. Nedopustte, aby ručné elektrické náradie použivali osoby, ktoré s ním nie sú dôkladne oboznámené, alebo ktoré si neprečítali tento Návod na používanie. Ak ručné elektrické náradie používajú neskúsené osoby, stáva sa nebezpečným nástrojom.
e) Ručné elektrické náradie a príslušenstvo starostlivo ošetrujte. Skontrolujte, či pohyblivé súčiastky náradia bezchybne fungujú a neblokujú a či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negatívne ovplyvnit fungovanie ručného elektrického náradia. Pred použitím ručného elektrického náradia dajte poškodené súčiastky opravit. Nejeden úraz bol spôsobený zle udržiavaným náradím.
f) Používané nástroje udržiavajte ostré a čisté. Starostlivo ošetrované nástroje s ostrými reznými hranami sa menej často zablokujú a ich vedenie je podstatne l'ahšie.
g) Používajte ručné elektrické náradie, príslušenstvo, pracovné nástroje a pod. podl'a týchto pokynov. Zohl'adnite pritom konkrétne pracovné podmienky a činnosť, ktorú máte vykonať. Používanie ručného elektrického náradia na iné ako určené účely môže viest k nebezpečným situáciám.
h) Rukoväti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmykl'avé rukoväti

4) STAROSTLIVÉ ZAOBCHÁDZANIE S ELEKTRICKÝM NÁRADÍM A JEHO POUŽÍVANIE

a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.

5) STAROSTLIVÉ ZAOBCHÁDZANIE S ELEKTRICKÝM NÁRADÍM NAPÁJANÝM AKUMULÁTOROM A JEHO POUŽÍVANIE
a) Akumulátory nabíjajte len v takých nabíjačkách, ktoré odporúča výrobca. Ak nabíjate nabíjačkou určenou pre určitý druh akumulátorov iné akumulátory, hrozí nebezpečenstvo požiaru.
b) Do ručného elektrického náradia používajte len určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie, alebo môže spôsobit’ vznik požiaru.
c) Ked' akumulátor nepoužívate, zabezpečte, aby sa nemohol dostat do styku s kancelárskymi sponami, mincami, klúčmi, klincami, skrutkami alebo inými drobnými predmetmi, ktoré by mohli spôsobit' premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže spôsobit popáleniny alebo požiar.
d) Ak sa akumulátor používa nevhodne, môže z neho unikať kvapalina. Vyhýbajte sa kontaktu s ňou. V prípade náhodného kontaktu umyte postihnuté miesto vodou. Ak sa dostane akumulátorová kvapalina do očí, vyhl'adajte okrem toho aj lekársku pomoc. Vytekajúca kvapalina môže spôsobit podráždenie pokožky alebo popáleniny.
e) Nepoužívajte poškodený alebo upravovaný akumulátor alebo náradie. Poškodené alebo upravované akumulátory môžu neočakávane reagovať a spôsobit požiar, výbuch alebo zranenie.
f) Akumulátory alebo náradie nevhadzujte do ohňa alebo nevystavujte nadmerným teplotám. Vystavenie pôsobeniu ohňa alebo teplote nad 130°C môže spôsobit výbuch.
g) Dodržujte pokyny na nabíjanie a akumulátory alebo náradie nenabíjajte mimo teplotného rozsahu uvedeného vpokynoch. Nesprávne nabíjanie alebo teploty mimo špecifikovaného rozsahu môžu poškodiť akumulátor a zvýšiť riziko požiaru.
6) SERVIS
a) Ručné elektrické náradie zverte do opravy len kvalifikovanému personálu a používajte len originálne náhradné súčiastky. Tým sa zabezpečí zachovanie bezpečnosti ručného elektrického náradia.
b) Nikdy neopravujte poškodené akumulátory. Akumulátory môže opravovat len výrobca alebo autorizovaný servis.

BEZPEČNOSTNÉ POKYNY PRE REŤAZOVÉ PÍLY

• Deti ani mládež nesmú reťazovú pílu používať, výnimku tvorí mládež od 16 rokov v učebnom pomere pod dozorom dospelej osoby. To isté platí pre osoby, ktorým nie je známe alebo nie je dostatočne známe zaobchádzanie s reťazovou pílou. Návod na obsluhu by mal byť pri náradí vždy poruke. Osoby, ktoré sú príliš unavené, alebo ktoré nie sú schopné fyzickej námahy, nesmú reťazovú pílu obsluhovať.
• Ked' píla beží, nepribližujte sa k pílovej reťazi žiadnou časťou tela. Pred spustením reťazovej píly sa vždy presvedčte, či sa pílová reťaz niečoho nedotýka. Pri práci s reťazovou pílou môže jediný

okamih nepozornosti mať za následok to, že Vám pílová reťaz zachytí odev alebo niektorú časť tela.

• Reťazovú pílu držte vždy pevne pravou rukou za zadnú rukováť a l'avou rukou za prednú rukováť. Držanie reťazovej píly pri práci nesprávnym spôsobom – v opačnej pracovnej polohe – zvyšuje riziko poranenia a nesmie sa používať.
• Elektrické náradie držte len za izolované plochy určené na uchopenie, pretože reťazová píla môže dôjsť do kontaktu so skrytými vedeniami. Kontakt reťazovej píly s vedením, ktoré je pod napätím, spôsobí, že aj kovové časti náradia budú pod napätím, čo môže spôsobíť zásah operátora elektrickým prúdom.
• Používajte ochranné okuliare a chrániče sluchu. Odporúčame používať aj d'alšie ochranné pomôcky na ochranu hlavy, rúk, nôh a chodidiel. Vhodné ochranné pracovné oblečenie znižuje nebezpečenstvo poranenia odletujúcimi trieskami a následky náhodného dotyku reťaze píly.
• Nepracujte s reťazovou pílou na strome. Pri práci s reťazovou pílou na strome Vám hrozí nebezpečenstvo poranenia.
• Dávajte pozor na to, aby ste mali vždy pevný postoj a reťazovú pílu používajte len vtedy, ked' stojíte na spevnenom, bezpečnom a rovnom podklade. Klzký podklad stanoviska alebo nestabilné plochy na státie ako napríklad práca na rebríku môžu spôsobit' stratu rovnováhy alebo viest' k strate kontroly nad reťazovou pílou.
• Pri rezaní konára, ktorý je napnutý, rátajte s tým, že sa odpruží smerom spät. Ked' sa toto napätie vlákien dreva uvolní, môže napnutý konára trafiť obsluhujúcu osobu a/alebo jej vytrhnút reťazovú pílu spod kontroly.
• Mimoriadne opatrne postupujte pri rezaní krovín a mladých stromčekov. Tento tenký materiál by sa mohol v reťazovej píle zachytit a udriet Vás, alebo Vás dostať z rovnovážnej polohy.
• Reťazovú pílu prenášajte držaním za prednú rukovát a vždy vypnutú tak, aby bola pílová reťaz odvrátená od Vášho tela. Pri prevážaní alebo počas úschovy reťazovej píly vždy navlečte ochranný kryt. Starostlivé zaobchádzanie s reťazovou pílou znižuje pravdepodobnosť neúmyselného dotyku s bežiacou pílovou reťazou.
• Dodržiavajte pokyny pre mastenie, napnutie reťaze a výmenu príslušenstva. Neodborne napnutá alebo namastená reťaz sa môže bud’ pretrhnúť alebo môže zvýšiť riziko spätného rázu náradia.
• Rukoväte udržiavajte suché a čisté a postarajte sa o to, aby na nich nebol olej ani tuk. Mastné, zaolejované rukoväte sú šmykl'avé a spôsobujú stratu kontroly nad náradím.
• Používajte len na pílenie dreva. Ret'azovú pílu nepoužívajte nikdy na také práce, na ktoré nie je určená (príklad: nepoužívajte ret'azovú pílu na rezanie plastov, muriva ani takých stavebných materiálov, ktoré nie sú vyrobené z dreva). Použitie ret'azovej píly na také práce, na ktoré nie je určená, môže vyvolať vznik nebezpečných situácií.

DÔVODY SPÄTNÝCH RÁZOV A PREDCHÁDZANIE SPÄTNÝM RÁZOM

• Spätný ráz (spätný úder) sa môže vyskytnúť vtedy, ked' sa hrot vodiacej lišty dotkne nejakého predmetu, alebo ked' sa drevo ohne a reťazová píla sa v reze zablokuje
• Dotyk hrotom vodiacej lišty môže mať v mnohých prípadoch za následok neočakávanú reakciu smerujúcu

dozadu, pri ktorej sa vodiaca lišta vymrští smerom hore a udrie smerom k obsluhujúcej osobe

• Zablokovanie pílovej ret'aze na hornej hrane vodiacej lišty môže lištu prudko vymrštiť smerom k obsluhujúcej osobe
• Každá z týchto reakcií môže mať za následok stratu Vašej kontroly nad pílou, následkom čoho by ste sa mohli t'ažko zranit' (nespoliehajte sa výlučne iba na tie bezpečnostné prvky, ktoré sú súčast'ou konštrukcie reťazovej píly; ako používatel' reťazovej píly by ste mali vykonať rozličné opatrenia, aby ste mohli pracovať bez úrazov a zranení)
• Spätný ráz je následkom nesprávného a chybného používania ručného elektrického náradia; vhodnými preventívnymi opatreniami, ktoré popisujeme v nasledujúcom texte, mu možno zabrániť:

-držte reťazovú pílu pevne oboma rukami, pričom palce a prsty obopínajú rukoväte reťazovej píly; svoje telo a ruky dajte do takej polohy, v ktorej budete môčť najlepšie odolať silám spätného rázu (v prípade uskutočnenia vhodných opatrení môže obsluhujúca osoba sily spätného rázu zvládnut'; reťazovú pílu nikdy nepúšťajte z rúk)

-vyhýbajte sa abnormálnym polohám tela a nepíl'te vo väčšej výške, ako sú Vaše ramená (tým sa zabráni neúmyselnému dotyku s hrotom vodiacej lišty a umožní sa lepšia kontrola reťazovej píly v neočakávaných situáciách)

-používajte len náhradné lišty a reťaze špecifikované výrobcom (nesprávne náhradné lišty a reťaze môžu spôsobit roztrhnutie reťaze a/alebo spätný ráz)

-dodržiavajte pokyny výrobcu pre brúsenie a údržbu pílovej reťaze (príliš nízke obmedzovače híbky zvyšujú možnosť vzniku spätného rázu)

BEZPEČNOST OSÓB

• Odporúčame, aby používatel'a náradia pred prvým uvedením reťazovej píly do prevádzky zasvátil do jej obsluhy a do používania ochranných pomôcok na základe praktických ukážok skúsený odborník; ako prvé cvičenie by sa malo uskutočnit' rezanie kmeňov stromov na kozlíku alebo na podstavci na rezanie
• Nedotýkajte sa rotujúcich súčiastok reťazovej píly
• Nepoužívajte v žiadnom prípade reťazovú pílu v blízkosti iných osôb, detí alebo zvierat
• Nepoužívajte v žiadnom prípade reťazovú pílu, ak ste požili alkoholický nápoj, drogu alebo lieky s omamujúcim účinkom
  • Uistite sa, že sa deti s nástrojom nehrajú

PO PRÁCI

- Po použití nástroj vždy vypnite a vyberte z neho batériu -ked' nechávate nástroj bez dozoru -pred odstránením zaseknutého materiálu -pred kontrolou, čistením alebo pracovaním na nástroji -po zasiahnutí cudzieho predmetu -ked' nástroj začne neobvykle vibrovať

• Dodaná akumulátorová batéria je čiastočne nabitá (na zaručenie úplnej kapacity batérie ju pred prvým používaním nástroja úplne nabite v nabíjačke)
• S týmto nástrojom používajte len nasledujúce batérie a nabíjačky

Batéria SKIL: BR1*31****

-Nabíjačka SKIL: CR1*31****

• Nepoužívajte batériu, ked' je poškodená; mala by sa vymenit'
• Batériu nerozoberajte
  • Nástroj ani batériu nevystavujte dažďu
• Povolená teplota okolia (nástroj/nabíjačka/akumulátor): -pri nabíjaní 4...40°C

-pri prevádzke -20...+50°C

-pri skladovaní -20...+50°C

VYSVETLENIE SYMBOLOV UMIESTNENÝCH NA NÁSTROJI/AKUMULÁTORE

! batériu vyberajte z nástroja
! pri manipulácii s reťazovou pílou používajte vždy vhodné pracovné rukavice
-reťazovú pílu postavte na rovnú položku
-odstráňte kryt A otočením aretačného gombíka B proti smeru pohybu hodinových ručičiek
-pílovú reťaz C založte do obežnej drážky čepele D
-nasad'te reťaz na hnacie ozubené koleso F a reťazovú lištu D tak, aby upínacia skrutka G a vodiace kolíky H pacovali do výrezu na reťazovej lište D
! porovnajte polohu retaze so symbolom smeru chodu retaze E
-skontrolujte, či sa všetky súčiastky nachádzajú na správnom mieste a či čepel's pílovou reťazou v tejto polohe dobre držia
-namontujte kryt A podl'a obrázka
-v prípade potreby gombík na napínanie reťaze K trochu pootočte, aby ste nastavili potrebnú polohu napínacieho čapu reťaze J k otvoru na čepeli D
-gombík na napínanie reťaze K otočte len do takej miery, aby bola pílová reťaz iba mierne napnutá
-utiahnite aretačný gombík B na upevňovacej skrutke G jeho otočením v smere pohybu hodinových ručičiek

• Nabíjanie batérie

-Treba nainštalovať 2 batérie

- Indikátor nabitia akumulátora ⑩

Nástroj sa náhle vypína alebo sa nedá zapnút v prípade, že

- záťaž je príliš vysoká --> odstránte záťaž a reštartujte ho

-batéria je takmer vybitá (v záujme zaistenia ochrany pred hlbokým vybitím) --> batéria ukazuje nízku úroveň nabitia alebo indikátor nízkej úrovne nabitia batérie ⑩c po stlačení tlačidla P bliká; batériu nabite

! potom ako sa nástroj automaticky vypne, nestláčajte tlačidlo zapnút/vypnút, môže sa poškodit batéria

• Napínanie pílovej retaze ⑪

-reťazovú pílu postavte na rovnú položku

-skontrolujte, či články reťaze ležia správne vo vodiacej drážke čepele D

1. aretačný gombík B uvol'nite iba do takej miery, aby bola čepel' ešte pridržiavaná v danej polohe (nedemontujte ho)
2. čepel' trocha nadvihnite a držte ju v tejto polohe
3. otočte gombík na napínanie reťaze K nahor do takej miery, aby najspodnejšie články reťaze vyšli nahor a IBA sa dotýkali spodnej časti čepele D
4. utiahnite aretačný gombík B jeho otočením v smere pohybu hodinových ručičiek
5. uvol'nite čepel'
6. pílová reťaz je správne napnutá vtedy, ked' sa dá v strednej polohe čepele nadvihnúť o cca 4 mm

! napnutie pílovej reťaze treba skontrolovať vždy pred začiatkom práce s náradím, po uskutočnení niekol’kých prvých rezov a pri pílení pravidelne (každých 10 minút)

-predovšetkým pri použití úplne novej reťaze treba na začiatku rátať so zvýšenou rozťažnosťou reťaze

-životnosť pílovej reťaze závisí v rozhodujúcej miere od dostatočného mastenia a od správneho napnutia reťaze pri používaní

-nenapínajte pílovú reťaz vtedy, keď je silne zahriata, pretože po ochladení sa skráti a potom by bola na čepeli príliš napnutá

- Mastenie ⑫

Životnosť reťaze a jej rezný výkon závisia od optimálneho mastenia reťaze; z tohto dôvodu sa počas používania reťazovej píly pílová reťaz prostredníctvom olejovej dýzy

L ② automaticky mastí olejom na reťazové píly (na pílové reťaze)

! používanie reťazovej píly bez oleja pre pílové reťaze alebo so stavom oleja pod značkou minima oleja má za následok poškodenie reťazovej píly

-reťazovú pílu postavte na vhodnú podložku tak, aby sa uzáver olejovej nádržky M nachádzal hore

-uzáver dskrutkujte a olejovú nádržku naplňte olejom pre reťazové píly ((nie je súčasťou dodávky)

-dajte pozor na to, aby sa do nádržky na olej nedostala žiadna nečistota

-uzáver nádržky na olej naskrutkujte opät' na pôvodné miesto

! pred začiatkom práce a počas práce pravidelne

-ak chcete náradie zapnút, stlačte najskôr bezpečnostný vypínač Q a potom potiahnite prepínač R
-vypnite nástroj uvoľnením tlačidla R

! po dokončeni pílenia nezadržiavajte reťazovú pílu pomocou manipuláciou s predným chráničom ruk S ② (= brzda spatneho razu)

- Brzda spatneho razu ⑭

Brzda spatneho razu je ochranný mechanizmus, ktorý sa iniciuje chráničom rúk S vtedy, ked' náradie vykoná spätný ráz (pri kopnutí) -> reťaz sa zastaví v priebehu krátkej doby

Občas vykonajte s náradím funkčný test:

-posuňte chránič prednej rukováte S smerom dopredu a reťazovú pílu nakrátko zapnite -> reťaz sa nesmie rozbehnút
-ak chcete brzdu spätného rázu opät uvol'nit', uvol'nite prepínač R a chránič prednej rukoväte S vrátte smerom dozadu

- Prevádzka nástroja

-držte reťazovú pílu vždy pevne oboma rukami (l'avou rukou za prednú rukováť T a pravou rukou za zadnú rukováť U); nikdy nerežte jednou rukou ^15 a
-kábel sieťovej šnúry majte vždy tak, aby smeroval dozadu a nachádzal sa mimo dosahu reťazovej píly aj mimo rezaného materiálu; osobne sa postavte vždy na také miesto, aby prívodnú šnúru nemohli zachytit' vetvy alebo konáre

! predtým, ako sa reťaz dotkne dreva, musí už byť rozbehnutá na maximálnu rýchlost'

- na podoprenie reťazovej píly o drevo používajte kovový drapákový doraz V využívajte počas pílenia drapákový doraz ako páku 15a

-pri pílení hrubších konárov alebo kmeňov priložte drapákový doraz na hlbšie ležiaci bod (*) ⑮a
-pritom potiahnite reťazovú pílu smerom dozadu, aby ste uvoľnili drapákový doraz a mohli ho znova priložiť hlbšie; nevyberajte pritom reťazovú pílu z rezu
-pri pílení nepritláčajte pílovú reťaz silou, ale nechajte ju pracovať samu tým, že vytvárate pomocou drapákového dorazu V mierny pákový tlak
-s reťazovou pílou pracujte len vtedy, ked' máte pevný postoj
-reťazovú pílu držte trochu vpravo od vlastného tela ⑮b
-nikdy nepoužívajte reťazovú pílu s vystretými rukami; nepokúšajte sa pílíť na tľažko prístupných miestach, alebo stojac na nejakom rebríku ⑮c
-nikdy nerežte nad výškou ramien ^15 d
-najlepšie výsledky pri pílení dosiahnete vtedy, ak nebude rýchlost reťaze pri pílení následkom preťažovania klesat

! zvýšte opatrnošť pri dokončovaní rezu; len čo píla dokončí rez, zaťaženie jej hmotnosťou sa neočakávane zmení (hrozí vážne nebezpečenstvo poranenia nôh a chodidiel)

-podoprite kmeň tak, aby sa rez neuzatváral a aby sa reťaz píly pri

-práci nezablokovala kratšie kúsky dreva pred rezaním vyrovnajte a spol'ahlivo ich upevnite

-vyhýbajte sa dotyku kameňov a klincov, pretože tieto by mohli byť vymrštené, mohli by poškodit’ pílovú reťaz alebo spôsobit’ vážne poranenia používatel’ovi alebo okolostojacim osobám

! ked' píla beží, nedotýkajte sa ňou drôtených plotov alebo zeme

-pozdlžne rezy vykonávajte s maximálnou opatrnostou, pretože sa pri tejto práci nedá používať drapákový doraz V ②; reťazovú pílu ved’te v plochom uhle, aby ste sa vyhli spätnému rázu píly

-pri pílení napnutého dreva, konárov alebo kmeňov hrozí pri obsluhe píly zvýšené nebezpečenstvo úrazu; v takomto prípade platí zásada maximálnej opatnosti (takéto práce by mali vykonávat' výlučne iba vyuční pracovníci s praxou)

- Skracovanie kmeňa stromu (delenie zoťatého stromu na časti)

-ak je to možné, mal by byť kmeň podložený konármi, hranolmi alebo klinmi a mal by byť podoprený

-ked' je celá dížka kmeňa stromu položená podľa obrázka na zemi rovnomerne, píľte zhora ⑯ a

-ked' je kmeň stromu podoprený podľa obrázka na jednej strane, odrežte najprv 1/3 priemeru kmeňa stromu z dolnej strany a potom odrežte z hornej strany zvyšok vo výške dolného rezu ⑯b

-ked' je kmeň stromu podoprený podľa obrázka na oboch koncoch, odreže sa najprv 1/3 priemeru kmeňa stromu z hornej strany a 2/3 sa potom odrežú z dolnej strany do výšky horného rezu ^16 c

-pri rezaní na svahu stojte vždy nad kmeňom stromu

-aby ste si zachovali úplnú kontrolu v okamihu "prepílenia" ku koncu rezu redukujte prítlak, ale bez toho, aby ste uvol'nili pevné držanie reťazovej píly za obe rukoväte

! dávajte pozor na to, aby sa reťazová píla nedotkla zeme

-po ukončení rezania počkajte na úplné zastavenie pílovej reťaze, až potom reťazovú pílu z miesta rezu odložte

-motor reťazovej píly vždy vypínajte ešte predtým, ako prechádzate od jedného stromu k druhému

• Stínanie stromov ⑰

! reťazovou pílou sa smú stínať len také stromy, ktoré majú menší priemer kmeňa, ako je dĺžka čepele píly

! zabezpečte okruh okolo svojho pracoviska; dajte pozor na to, aby sa v priestore dopadu stromu nezdržiavali žiadne osoby anizvieratá

! nepokúšajte sa uvoľnit’ zablokovanú (zaseknutú) reťazovú pílu s bežiacim motorom; na vyslobodenie zablokovanej reťazovej píly použite drevené kliny

! pri práci noste vždy ochrannú prilbu, ktorá Vás ochráni pred padajúcimi konármi

PRED STÍNANÍM:

-ak súčasne orezávajú konáre a vytínajú stromy dve alebo viaceré osoby, mala by byť vzdialenosť medzi jednotlivými stínajúcimi a orezávajúcimi osobami rovná minimálne dvojnásobku výšky vytínaného stromu

-pri vytínaní stromov treba dávať pozor na to, aby neboli vystavené nebezpečenstvu žiadne iné osoby, aby padajúci strom nezasiahol žiadne prívodné vedenie a nespôsobil ani žiadne vecné škody (ak by hrozilo, že padajúci strom môže zasiahnuť elektrické vedenie, treba o tom ihned’ informovať kompetentný energetický podnik)

-pri stínaní stromu na svahu by sa mala osoba obsluhujúca reťazovú pílu zdržiavať v teréne nad stínaným stromom, pretože po páde sa strom pravdepodobne skotúľa alebo zošmykne dole svahom

-pred samotným zořatím stromu si treba naplánovať únikovú cestu a v prípade potreby si takúto cestu uvoľniť (úniková cesta by mala viest od očakávanej línie pádu stromu šikmo smerom dozadu) ⑰a

-pred zoťatím stromu treba zobrať do úvahy sklon stromu, polohu väčších konárov a smer fúkania vetra, aby sa mohol spol’ahlivo odhadnút budúci smer pádu stromu

-odstráňte zo stromu nečistotu, kamene, uvol'nenú kôru, klince, skoby a drôt

POSTUP STÍNANIA:

-vypíl'te v pravom uhle k smeru pádu stromu zásek (1 - 2) do híbky 1/3 priemeru kmeňa stromu podľa obrázka ⑰b

-najprv urobte zdola vodorovný zásek (tým sa zabráni zablokovaniu pílovej reťaze alebo vodiacej lišty pri vykonávaní druhého rezu záseku)

-hlavný rez (3) treba nasadiť minimálne 50 mm nad vodorovným rezom záseku (hlavný rez urobte rovnobežne s vodorovným rezom záseku) ^17 b

-hlavný rez urobte len do takej híbky, aby zostal stát ešte jeden trnož (podstolina), ktorý by mohol pôsobit' ako otočný pánt (tento trnož zabráni tomu, aby sa strom pri páde otočil a spadol nevhodným smerom; neprepíl'te tento trnož)

-pri približovaní sa hlavného rezu k trnožu by mal strom začať padať

-ak by sa ukázalo, že strom možno nespadne do požadovaného smeru, alebo že sa nakloní spät a reťazovú pílu zablokuje, prerušte hlavný rez a reťazovú pílu vypnite; na otvorenie rezu a na vyvolanie pádu stromu do požadovanej línie pádu používajte kliny drevené, plastové alebo hliníkové ^17 c

-ked' strom začína padať, vyberte reťazovú pílu z rezu vypnite ju a odložte na zem, opustite nebezpečný priestor po naplánovanej únikovej ceste (dávajte pritom pozor na spadnuté konáre, aby ste sa nepotkli)

• Odstránenie konárov ⑱

Pod termínom odstraňovanie konárov rozumieme odrezávanie konárov zoťatého stromu

-pri odstraňovaní konárov nechajte najprv nedotknuté tie väčšie konáre, ktoré smerujú dole a podopierajú strom

-odstraňujte menšie konáre podl’a obrázka jediným rezom

-tie konáre, ktoré sú z nejakého dôvodu pod napätím, treba odrezávať zdola smerom hore, aby ste zamedzili zablokovaniu reťazovej píly

ÚDRŽBA / SERVIS

• Tento nástroj nie je vhodný pre profesionálne použitie
• Nástroj neustále udržujte čistý (najmä vetracie štrbiny W ②)

! pred čistením vyberte akumulátor z nástroja

-tvarované teleso reťazovej píly vyrobené z plastu vyčistite pomocou mäkkej kefy a čistou handričkou (nesmiete používať vodu ani žiadne rozpúšťadlá a leštiace prostriedky)
-po používaní v trvaní 1 až 3 hodiny demontujte kryt, čepel' a ret'az a vyčistite ich pomocou kefky
-priestor pod krytom, ret'azové koleso a upevnenie čepele vyčistite od všetkých usadenín pomocou mäkkej kefy a čistou handričkou
-olejovú dýzu vyčistite pomocou čistej handričky

• Pravidelne kontrolujte reťazovú pílu z hl’adiska možného poškodenia, či nie je uvoľnená, vyšmyknutá alebo poškodená pílová reťaz, či nie sú uvoľnené alebo poškodené niektoré iné konštrukčné prvky náradia
• Pred použitím reťazovej píly vykonajte prípadne potrebné opravy alebo údržbu píly
• Fungovanie olejovej automatiky sa dá vyskúšať tak, že sa píla zapne a hrotom sa drží smerom ku kartónu alebo papieru položenému na zemi

! nedotýkajte sa reťazou zeme (dodržiavajte bezpečnostnú vzdialenost' 20 cm)

-ak sa pritom objavuje rastúca stopa po oleji, pracuje olejová automatika bezchybne
-ak sa napriek plnej olejovej nádržke žiadna olejová stopa neobjavuje, prečítajte si odsek "RIEŠENIE PROBLÉMOV" alebo obráťte sa na predajcu

- Ak by nástroj napriek starostlivej výrobe a kontrole predsa len prestal niekedy fungovať, treba dať opravu vykonať autorizovanej servisnej opravovni elektrického náradia SKIL

- pošlite nástroj bez rozmontovania spolu s dôkazom o kúpe; vášmu dílerovi alebo do najbližšieho servisného strediska SKIL (zoznam adries servisných stredisiek a servisný diagram nástroja sú uvedené na www.skil.com)

! pre zaslaním ret'azovej píly nezabudnite bezpodmienečne vyprázdnit' olejovú nádržku

• Uvedomte si, že poškodenie spôsobené preťažením alebo nesprávnym zaobchádzaním bude zo záruky vylúčené (záručné podmienky spoločnosti SKIL nájdete na stránke www.skil.com alebo si ich vyžiadajte u svojho predajcu)
• Uskladnenie ⑲

-ak budete reťazovú pílu dlhší čas skladovať, vyčistite predtým pílovú reťaz a čepel'
-pred odložením nástroja, nezabudnite bezpodmienečne vyprázdnit' olejovú nádržku
-pri skladovaní nástroja naň nasad'te chránič reťaze X
-držiak na uskladnenie namontujte napevno Y na stenu pomocou 2 skrutiek (nie sú súčasťou dodávky) do vodorovnej polohy
-uistite sa, že hák Z je namontovaný spolu s konzolou Y
-uložte náradie jeho zavesením na skladovací hák Z
-pri použití háku na uschovanie Z dávajte pozor, aby nedošlo k vytečeniu oleja
- nástroj skladujte v miestnosti na suchom a uzamknutom mieste, mimo dosahu detí

RIEŠENIE PROBLÉMOV

- Nasledujúci zoznam obsahuje príznaky problémov, možné príčiny a opravné postupy (ak pomocou nich nie je možné problém určit' a odstránit', obráťte sa na svojho predajcu alebo servisné stredisko)

! V prípade elektrickej alebo mechanickej poruchy nástroj okamžite zastavte a vyberte batériu

Nástroj nefunguje

-je iniciovaná brzda spätného rázu -> vrátte rukovät S ② do polohy
-Prázdna batéria -> Nabite batériu
-Horúca batéria -> Nechajte batériu vychladnút
-vnútorná chyba -> obrátte sa na predajcu/servisné stredisko

-chybné vnútorné spoje -> obráťte sa na predajcu/servisné stredisko
-chybný vypínač -> obráťte sa na predajcu/servisné stredisko

Přová reťaz je suchá

-v olejovej nádržke niet oleja -> doplnit' olej
-odvzdušnovanie uzáveru olejovej nádržky je upchaté -> vyčistiť uzáver olejovej nádržky
-výtokový kanálik oleja je upchatý -> prečistiť výtokový kanálik oleja

Pět'az nie je brzdená

-brzda spätného rázu/dobehová brzda je poškodená -> obráťte sa na predajcu/servisné stredisko

Přeťaz/vodiaca lišta sú horúce

-v olejovej nádržke niet oleja -> doplnit' olej
-odvzdušňovanie uzáveru olejovej nádržky je upchaté -> vyčistiť uzáver olejovej nádržky
-výtokový kanálik oleja je upchatý -> prečistiť výtokový kanálik oleja
-napnutie ret'aze je príliš vel'ké -> nastavit' napnutie ret'aze
-reťaz je tupá -> nabrúsiť reťaz, alebo ju nahradiť novou

-napnutie retaze je príliš slabé -> nastavit' napnutie retaze
-reťaz je tupá -> nabrúsit' reťaz, alebo ju nahradiť novou
-ret'az je opotrebovaná -> ret'az vymenit'
-zuby pílovej reťaze majú nesprávny smer -> pílovú reťaz premontovať tak, aby mali zuby korektný smer

ŽIVOTNÉ PROSTREDIE

- Elektrické náradie, batérie, príslušenstvo a balenia nevyhadzujte do komunálneho odpadu (len pre štáty EÚ)

-podl'a európskej smernice 2012/19/EG o nakladaní s použitými elektrickými a elektronickými zariadeniami a zodpovedajúcich ustanovení právnych predpisov jednotlivých krajín sa použité elektrické náradie musí zbierať oddelene od ostatného odpadu a podrobit' ekologicky šetrnej recyklácii
-pripomenie vám to symbol ⑥, ked' ju bude treba likvidovat'

HLUK / VIBRÁCIE

je 100,6 dB(A) (nepresnost K = 1,87 dB), a vibrácie sú 5,5 m/s² (súčet vektorov troch smerov; nepresnost K = 1,5 m/s²)

• Hladina emisií od vibrácií bola nameraná v súlade s normalizovaným testom uvedeným v norme EN 60745; môže sa používať na vzájomné porovnávanie náradí a na predbežné posúdenie vystavenia účinkom vibrácií pri používaní náradia pre uvedené aplikácie
  -používanie náradia na rôzne aplikácie, alebo v spojení s rôznymi alebo nedostatočne udržiavanými doplnkami môže značne zvýšit úroveň vystavenia
  -časové doby počas ktorých je je náradie vypnuté alebo počas ktorých náradie beží ale v skutočnosti nevykonáva prácu môžu značne znížit' úroveň vystavenia
  ! chránte sa pred účinkami vibrácií tak, že budete náradie a jeho príslušenstvo správne udržiavať, tak že nebudete pracovať so studenými rukami a tak že si svoje pracovné postupy správne zorganizujete

HR

Bežična motorna pila bez četkica 0540 UVOD
