KASUTUSJUHEND 0540 CA SKIL

EL-vastavusdeklaratsioon Juhtmevaba kettsaag Tootenumber Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetletud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste normidega.

2000/14/EÜ: Mõõdetud helivõimsustase 100,6 dB(A), mõõtemääramatus K = 2,8 dB, garanteeritud helivõimsustase 104 dB(A); vastavuse hindamise meetod vastavalt lisale VI Teavitatud asutusTootekategooria: 6Tehnilised dokumendid saadaval:*

• Seade on ette nähtud puidu, nt palkide, laudade, okste saagimiseks ning puude langetamiseks; seda saab kasutada saagimiseks kiu suunaga paralleelselt ja ristuvalt

• Tööriist pole mõeldud professionaalseks kasutamiseks

• Kontrollige, kas pakend sisaldab kõiki joonisel

• Kui komplektist puudub mõni osa, võtke ühendust kohaliku edasimüüjaga

• Palun lugege käesolev kasutusjuhend hoolikalt läbi ja hoidke alles

• Pöörake tähelepanu ohutusjuhistele ja hoiatustele; nende eiramine võib põhjustada raskeid vigastusi

Vroča veriga/tirnica vodila - v oljnem rezervoarju ni olja -> dopolnite olje - zamašeno odzračevanje v pokrovu oljnega rezervoarja -> očistite pokrov oljnega rezervoarja177 adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski. b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi risk suurem. c) Hoidke seadet vihma ja niiskuse eest. Kui elektriseadmesse on sattunud vett, on elektrilöögi saamise risk suurem. d) Ärge kasutage toitejuhet selleks mitte ettenähtud otstarbel seadme kandmiseks, ülesriputamiseks ega pistiku pistikupesast väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi saamise riski. e) Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi saamise riski. f) Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage maandusega lekkevoolukaitset. Maandusega lekkevoolukaitsme kasutamine vähendab elektrilöögi ohtu.

3) INIMESTE TURVALISUS

a) Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades mõistlikult. Ärge kasutage seadet, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, nagu tolmumask, libisemiskindlad turvajalatsid, kaitsekiiver või kuulmiskaitsevahendid, kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste riski. c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. d) Enne seadme sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. e) Ärge hinnake end üle. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate seadet ootamatutes olukordades paremini kontrollida. f) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. g) Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid/seadmeid, veenduge, et need oleksid seadmega ühendatud ja et neid kasutataks õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. h) Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi. TEHNILISED ANDMED

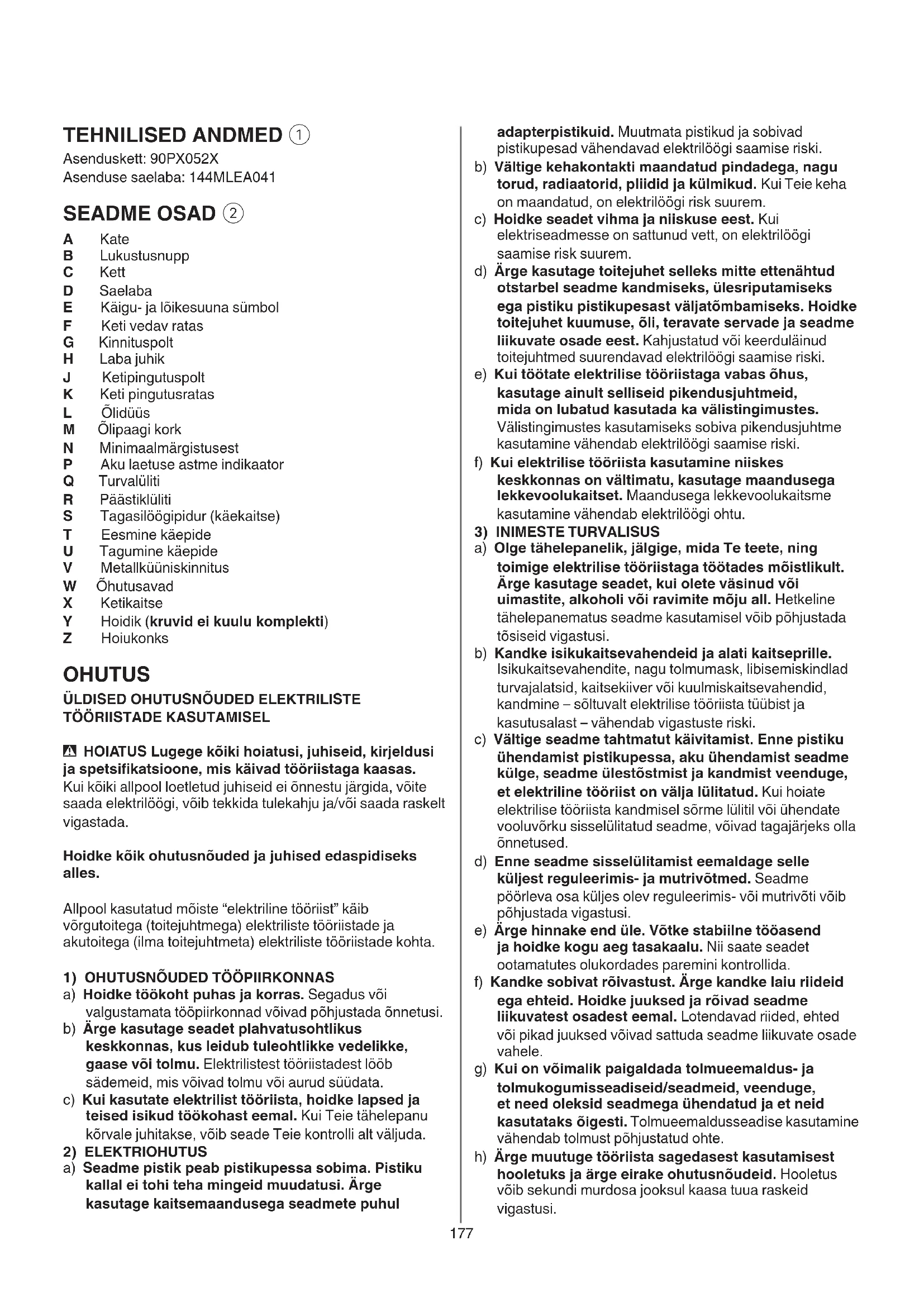

A Kate B Lukustusnupp C Kett D Saelaba E Käigu- ja lõikesuuna sümbol F Keti vedav ratas G Kinnituspolt H Laba juhik J Ketipingutuspolt K Keti pingutusratas L Õlidüüs M Õlipaagi kork N Minimaalmärgistusest P Aku laetuse astme indikaator Q Turvalüliti R Päästiklüliti S Tagasilöögipidur (käekaitse) T Eesmine käepide U Tagumine käepide V Metallküüniskinnitus W Õhutusavad X Ketikaitse Y Hoidik (kruvid ei kuulu komplekti) Z Hoiukonks OHUTUS

- HOIATUS Lugege kõiki hoiatusi, juhiseid, kirjeldusi ja spetsikatsioone, mis käivad tööriistaga kaasas. Kui kõiki allpool loetletud juhiseid ei õnnestu järgida, võite saada elektrilöögi, võib tekkida tulekahju ja/või saada raskelt vigastada. Hoidke kõik ohutusnõuded ja juhised edaspidiseks alles. Allpool kasutatud mõiste “elektriline tööriist” käib võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.

1) OHUTUSNÕUDED TÖÖPIIRKONNAS

a) Hoidke töökoht puhas ja korras. Segadus või valgustamata tööpiirkonnad võivad põhjustada õnnetusi. b) Ärge kasutage seadet plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. c) Kui kasutate elektrilist tööriista, hoidke lapsed ja teised isikud töökohast eemal. Kui Teie tähelepanu kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.

a) Seadme pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega seadmete puhul178 f) Kaitske akut ja elektrilist tööriista leekide ja väga kõrgete temperatuuride eest. Kokkupuude leekidega või üle 130°C temperatuuriga võib põhjustada plahvatuse. g) Järgige kõiki laadimisjuhiseid ja ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku. Nõuetele mittevastav laadimine või laadimine väljaspool ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tulekahju ohtu.

a) Laske seadet parandada ainult kvalitseeritud spetsialistidel ja ainult originaalvaruosadega. Nii tagate seadme püsimise turvalisena. b) Ärge kunagi käidelge kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad.

OHUTUSNOUDED KETTSAAGIDE KASUTAMISEL

• Kettsaagi ei tohi kasutada lapsed ja noorukid, erand on lubatud üle 16-aastaste praktikantide puhul, kes töötavad täiskasvanute järelevalve all. Sama kehtib isikute kohta, kes ei ole kettsae käsitsemisega (piisavalt) kursis. Kasutusjuhend peab olema alati seadme juures. Üleväsinud voi füüsiliselt norgad inimesed ei tohi kettsaagi kasutada.

• Sae töötamise ajal hoidke kõik kehaosad saeketist eemal. Enne sae käivitamist veenduge, et saekett millegagi kokku ei puutu. Kettsaega töötamisel voib hetkeline tähelepanematus viia selleni, et saekett haarab kaasa riided voi kehaosad.

• Hoidke kettsaagi parema käega tagakäepidemest ja vasaku käega esikäepidemest. Kettsae hoidmine mones teises tööasendis suurendab vigastuste ohtu ja on keelatud.

• Hoidke elektritööriista vaid isoleeritud haardepindadest, sest sae kett võib kokku puutuda peidetud juhtmetega. Sae kett, mis puutub kokku pingestatud juhtmega, võib pingestada ka elektrilise tööriista katmata metallosad ja operaator võib saada elektrilöögi.

• Kandke kaitseprille ja kuulmiskaitsevahendeid. Soovitav on kasutada täiendavaid kaitseseadiseid pea, käte ja jalgade kaitseks. Sobiv kaitseriietus vähendab eemalepaiskuvatest laastudest ja saekettaga juhuslikust kokkupuutest pohjustatud ohte.

• Arge kasutage kettsaagi puu otsas seistes. Kui töötate kettsaega puu otsas, voite ennast vigastada.

• Olge kogu aeg stabiilses asendis ja kasutage kettsaagi vaid siis, kui seisate tugeval, stabiilsel ja siledal aluspinnal. Libeda voi ebastabiilse pinna korral voite redelil seistes kaotada tasakaalu ja sellega ka kontrolli seadme üle.

• Pinge all oleva oksa saagimisel arvestage asjaoluga, et oks vetrub tagasi. Kui pinge puidukiududes vabaneb, voib pinge all olev oks tabada seadme kasutajat, samuti voib kettsaag kasutaja kontrolli alt väljuda.

• Eriti ettevaatlik olge noorte puude ja peenikeste okste saagimisel. Peenikesed oksad voivad saeketti kinni jääda ja seadme kasutaja suunas paiskuda voi seadme kasutaja tasakaalust välja viia.

• Kandke väljalülitatud kettsaagi eesmisest käepidemest, saekett peab olema suunatud Teie kehast eemale. Kettsae transportimisel ja hoidmisel

a) Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate paremini ja turvalisemalt ettenähtud võimsusvahemikus. b) Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik sisse ja välja lülitada, on ohtlik ning seda tuleb remontida. c) Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib seadme tahtmatut käivitamist. d) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatult. Ärge laske seadet kasutada isikutel, kes seda ei tunne või pole siintoodud juhiseid lugenud. Kogenematute kasutajate käes kujutavad elektrilised tööriistad ohtu. e) Hoolitsege elektriliste tööriistade ja tarvikute eest korralikult. Kontrollige, kas seadme liikuvad osad funktsioneerivad korralikult ja ei kiildu kinni, ning ega mõned osad ei ole katki või sel määral kahjustatud, et võiksid mõjutada seadme töökindlust. Laske kahjustatud osad enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hoitud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele. Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade kasutamine mitte ettenähtud otstarbel võib põhjustada ohtlikke olukordi. h) Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana õlist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

5) AKUTÖÖRIISTADE HOOLIKAS KÄSITSEMINE JA

KASUTAMINE a) Laadige akusid ainult tootja poolt soovitatud akulaadijatega. Akulaadija, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akudega. b) Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu. c) Hoidke kasutusel mitteolevad akud eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad kontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju. d) Väärkasutuse korral võib akuvedelik välja voolata. Vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi. e) Ärge kasutage akut ega tööriista, mis on kahjustada saanud või mida on moditseeritud. Kahjustada saanud või moditseeritud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju.179 - enne seadme kontrollimist, puhastamist või hooldamist - pärast võõrkeha tabamist - kui seade hakkab ebanormaalselt vibreerima

• Hoidke seadet sisetingimustes, kuivas ja suletud kohas, lastele kättesaamatult - hoiustage akukomplekti tööriistast eraldi AKUD

• Kaasasolev aku on osaliselt laetud (aku täisjõudluse tagamiseks laadige aku enne elektrilise tööriista esimest kasutamist akulaadijas korralikult täis)

• Kasutage selle tööriistaga ainult järgmiseid akusid ja laadijaid - SKILi aku: BR1*31**** - SKILi laadija: CR1*31****

• Ärge kasutage kahjustatud akusid, vaid vahetage need välja

• Ärge võtke akut lahti

• Ärge jätke tööriista/akut vihma kätte

• Ümbritseva keskkonna lubatud temperatuur (tööriista/ laadijat/akut): - laadimisel 4...40°C - töötamisel –20...+50°C - säilitamisel –20...+50°C TÖÖRIISTAL/AKUL OLEVATE SÜMBOLITE SELGITUS

Enne kasutamist tutvuge kasutusjuhendiga

Tulle visatud akud plahvatavad, seepärast ei tohi akut mingil põhjusel põletada

Ärge jätke tööriista vihma kätte

Kandke kaitseprille ja kõrvaklappe

Hoidke tööriista/laadijat/akut toatemperatuuril vahemikus 0° kuni 50°C

Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu ja patareisid ära koos olmejäätmetega KASUTAMINE

! eemaldage aku seadmist ! saeketi käsitsemisel tuleb alati kanda kaitsekindaid - asetage kettsaag tasasele pinnale - eemaldage kate A, keerates lukustusnuppu B vastupäeva - asetage saekett C saelaba D juhtsoonde - paigaldage kett ajami ketirattale F ja ajami saelabale D, nii et kinnituspolt G ja juhtkiilud H liiguvad saelaba kiilusoonele D ! veenduge, et liikumissuund oleks õige; võrrelge ketti liikumissuuna sümboliga E - kontrollige, kas kõik osad on kindlalt paigas ja kas laba koos ketiga selles asendis püsib - paigaldage kate A vastavalt joonisele - vajaduse korral keerake keti pingutusratast K veidi, et pingutuspolti J saelaba D avas välja rihtida - keerake keti pingutusratast K nii palju, et saekett oleks vaid kergelt pingutatud - pingutage lukustusnuppu B kinnituspoldil G, keerates seda päripäeva

• Aku laadimine ! lugege laadijaga kaasasolevaid ohutushoiatusi ja juhiseid

- 2 akukomplekt tuleb paigaldada tommake alati peale kaitsekate. Saeketi hoolikas käsitsemine vähendab liikuva saeketiga juhusliku kokkupuute toenäosust.

• Pidage kinni juhistest keti määrimiseks, pingutamiseks ja tarvikute vahetuseks. Asjatundmatult pingutatud voi määritud kett voib rebeneda voi suurendada tagasilöögi ohtu.

• Hoidke käepidemed kuivad ja puhtad olist ja rasvast. Rasvased ja olised käepidemed on libedad ja pohjustavad kontrolli kaotuse seadme üle.

• Saagige ainult puitu. Kasutage kettsaagi üksnes töödeks, milleks see on ette nähtud (arge saagige kettsaega plastmaterjale, müüritist ega ehitusmaterjale, mis ei ole puidust). Kettsae nouetevastane kasutus voib pohjustada ohtlikke olukordi.

TAGASILÖÖGI POHJUSED JA VÄLTIMINE

• Tagasilöök voib esineda juhul, kui juhtsiini ots puutub kokku mingi esemega voi kui detail kohalt nihkub ja saekett loikejälge kinni kiildub

• Siini otsaga kokkupude voib moningatel juhtudel pohjustada sae ootamatu liikumise taha, mille tagajärjeks on juhtsiini paiskumine üles seadme kasutaja suunas

• Saeketi kinnijäämise tottu juhtsiini ülemise serva külge voib siin äkitselt kasutaja poole paiskuda

• Iga taolise reaktsiooni tagajärjel voite kaotada kontrolli sae üle ja ennast vigastada (arge jätke turvalisust üksnes kettsaagi integreeritud kaitseseadiste hooleks; kettsae kasutajana tuleksTeil ohutu töö tagamiseks rakendada erinevaid meetmeid)

• Tagasilöök on elektrilise tööriista vale voi ebaoige kasutamise tagajärg; seda saab ära hoida järgmiste ettevaatusabinoudega: - hoidke saagi kahe käega, sormede ja pöialdega hoidke kinni kettsae käepidemetest; viige oma keha ja käed asendisse, milles saate tagasilöögijoududele vastu astuda (sobivate meetmete rakendamisel suudab kasutaja tagasilöögijoude valitseda; arge laske kettsaagi kunagi lahti) - vältige ebatavalist kehaasendit ja saagige üksnes kuni olgade korgusel (nii väldite soovimatut kokkupuudet siini otsaga ja kontrollite saagi ootamatutes olukordades paremini) - kasutage vaid tootja määratud asenduslabasid ja -kette (valed asenduslabad ja -ketid võivad põhjustada keti purunemise ja/või tagasilöögi) - järgige tootja juhiseid saeketi teritamiseks ja hoolduseks (liiga madalad sügavuspiirikud suurendavad kalduvust tagasilöögile) INIMESTE TURVALISUS

• Soovitav on, et enne seadme esmakordset kasutamist instrueeriks kogenud spetsialist seadme kasutajat kettsae käsitsemise ja kaitseseadiste kasutamise osas praktiliste näidete najal; kõigepealt tuleks harjutada palkide saagimist saepingil või alusel

• Ärge puudutage liikuvat ketti

• Ärge kasutage kettsaagi inimeste ega loomade läheduses

• Ärge kasutage kettsaagi kui olete tarbinud alkoholi, narkootilisi aineid või uimastava tõimega ravimeid

• Kindlustage, et lapsed ei mängiks seadmega

• Lülitage tööriist alati välja ja eemaldage aku - kui jätate seadme järelvalveta - enne ummistuste eemaldamist180 - jälgige, et olipaaki ei satu mustust - keerake olipaagi kork uuesti külge ja sulgege ! kontrollige õlitaset enne käivitamist ja töö ajal regulaarselt; lisage õli, kui tase on allpool näidikut

- ühest paagitäiest jätkub ca 15 minutiks, soltuvalt pausidest ja töö intensiivsusest - ümbertöödeldud või vanaoli kasutamine on keelatud

- tööriista sisselülitamisel vajutage kõigepealt ohutuslülitile Q ja seejärel tõmmake lukklülitit R - seadme väljalülitamiseks vabastage lüliti R ! pärast saagimist ei tohi kettsaagi eesmisele käekaitsele S

vajutamisega kinni hõida (= tagasilöögipidur)

Tagasilöögipidur on kaitseseadis, mis aktiveeritakse tagasilööva seadme puhul eesmise käekaitse S kaudu -> kett seiskub lühikese aja jooksul Aeg-ajalt kontrollige töökorrasolekut: - selleks lükake eesmine käekaitse S ette ja lülitage kettsaag korraks sisse -> kett ei tohi liikuma hakata - ketipiduri vabastamiseks vabastage päästik R ja tõmmake eesmine käekaitse S tagasi

• Seadme kasutamine - hõidke kettsaagi alati kindlalt molema käega nii, et vasak käsi hõiab kinni esikäepidemest T ja parem käsi tagakäepidemest U; ärge kunagi kasutage saagimiseks ainult ühte kätt

- seadme tõitejuhe peab asuma alati kettsaest tagapool, eemal saeketist ja saagimispiirkonnast; tõitejuhe peab olema sellises asendis, et oleks välditud okstesse kinnijäämine ! kett peab enne puiduga kokkupuutumist täiel kiirusel jooksma - seejuures kasutage kettsae toetamiseks puidule metallküüniskinnitust V

- saagimise ajal kasutage küüniskinnitust hoovana (✱)

- tugevamate okste või puutüvede saagimisel asetage küüniskinnitus madalamale punktile; selleks tommake kettsaag tagasi, vabastage küüniskinnitus ja asetage see madalamale; seejuures ärge eemaldage saagi lõikejoonelt - ärge rakendage saagimisel saeketile joudu, vaid laske saeketil töötada, tekitades küüniskinnituse V kaudu kerget hoovasurvet - kettsaega töötades võttes stabiilne asend - hõidke kettsaagi enda kehast pisut paremal

- ärge töötage kettsaega sirgete kätega; ärge püüdke saagida raskesti ligipääsetavates kohtades ega redelil

- ärge kunagi saagige olajoonest korgemal

- parim saagimistulemus saavutatakse siis, kui keti liikumiskiirus ülekoormuse tottu ei alane ! ettevaatust saagimise lopetamisel; niipea kui materjal on läbi saetud, muutub ootamatult tasakaal (tekib jalgade vigastamise oht) ! eemaldage saag lõikejoonelt siis, kui saekett veel liigub

• Palkide saagimine - asetage palk joonisel näidatud viisil ja toestage see nii, et loige ei sulgu

• Aku laetuse astme näidik

- vajutage aku täitetaseme nuppu P, et kuvada praegune aku täitetase

b, on aku tühi ! kui 2 tasemed aku laetuse indikaatoril hakkavad vilkuma, vajutades nupule P

c, ei ole aku selle lubatud töötemperatuuri vahemikus

• Aku kaitse Tööriist lülitatakse järsku välja või takistatakse selle sisselülitamist, kui - koormus on liiga suur --> eemaldage koormus ja taaskäivitage - Aku temperatuur ei ole lubatud töötemperatuuri vahemikus -20 kuni +50 °C --> 2 aku laetuse taseme indikaatorid hakkavad vilkuma, kui vajutatakse nuppu P

b; oodake, kuni aku naaseb lubatud töötemperatuuri vahemikku - aku on peaaegu tühi (et kaitsta täieliku tühjenemise eest) --> madal akutase või vilkuv madal akutase

c kuvatakse aku laetuse astme indikaatoril, vajutades nupule P; laadige akut ! ärge vajutage enam lülitile (sisse/välja), kui tööriist on end automaatselt välja lülitanud, sest see võib akut kahjustada

! eemaldage aku seadmist - asetage kettsaag tasasele pinnale - kontrollige, kas keti tihvtid asuvad õigesti saelaba D juhtavas

1. lõdvendage lukustusnuppu B, kuni see hoiab

lihtsalt saelaba omal kohal (ärge eemaldage)

2. tõstke saelaba veidi ja hoidke selles asendis

3. keerake keti pingutusratast K ülespoole,

kuni keti kõige alumised lülid tulevad üles ja VAID puudutavad saelaba allosa D

4. pingutage lukustusnuppu B,

keerates seda päripäeva

5. vabastage saelaba

6. saekett on õigesti pingutatud, kui seda saab

keskelt umbes 4 mm võrra üles tosta ! ketipinget tuleb kontrollida enne saagimise alustamist, pärast esimesi lõikeid ja saagimise ajal regulaarselt iga 10 minuti tagant - just uute saekettide puhul võib kett alguses olla liig lotv - saeketi kasutusiga soltub piisavast olitusest ja õigest pingest - tugevalt kuumenenud saeketti ei tohi pingutada, kuna pärast jahtumist tombub saekett kokku ja jääb liiga tihedalt vastu saelaba

Saeketi kasutusiga ja lõikevõimsus soltub piisavast määrimisest; seetottu määritakse saeketti töötamise ajal olidüüsi L

kaudu ketioliga automaatselt ! tarnimisel ei ole kettsae olipaak oliga täidetud; enne seadme kasutuselevõttu tuleb paak täita oliga ! kettsae kasutamine ilma ketiolita või juhul, kui olitase langeb allapoole miinimumi, kahjustab kettsaagi - asetage kettsaag, olipaagikork M ülespoole, sobivale aluspinnale - keerake kork lahti ja täitke olipaak ketioliga (ei kuulu komplekti)181 korgemal, sest puu hakkab pärast langetamist ilmselt nolvakust alla rulluma või libisema - enne puu langetamist tuleks kavandada ja vajadusel vabaks teha taganemistee (taganemistee peaks puu oodatava langemisjoonega võrreldes kulgema otse taha)

- enne langetamist tuleb puu langemissuuna hindamiseks arvesse võtta puu kallet, suuremate okste asendit ja tuule suunda - puu küljest tuleb eemaldada mustus, kivid, lahtised kooretükid, naelad, klambrid ja traat PUU LANGETAMISE PROTSEDUUR: - tehke langemise suunaga täisnurga all kolmnurke sisselõige (1 – 2) sügavusega 1/3 puu läbimõõdust joonisel kujutatud viisil

- kõigepealt tehke alumine horisontaalne sisseloige (see hoiab ära saeketi või juhtsiini kinnikiildumise teise lõike tegemisel) - tehke langetav lõige (3) vähemalt 50 mm horisontaalsest sisselõikest kõrgemal (tehke langetav lõige paralleelselt horisontaalse sisselõikega)

- tehke langetav lõige üksnes nii sügav, et läbi saagimata jääb veel vaid kitsas riba (riba hoiab ära puu pööramise ja valesse suunda langemise; ärge saagige riba läbi) - kui tüvi on juba peaaegu läbi lõigatud, peaks puu hakkama langema - kui ilmneb, et puu ei lange soovitud suunas või kaldub tagasi ja saekett kiildub kinni, katkestage langetav lõige ning lõike avamiseks ja puu suunamiseks soovitud langemisjoonele kasutage puidust, plastist või alumiiniumist kiile

- kui puu hakkab langema, eemaldage kettsaag lõikest, lülitage välja, pange käest ära ja lahkuge ohupiirkonnast kavandatud taganemistee kaudu (pöörake tähelepanu allakukkuvatele okstele ja ärge komistage)

Laasimise all moeldakse langetatud puult okste eemaldamist - laasimisel jätke suuremad allapoole suunatud oksad, mis puud toetavad, alguses alles - väiksemad oksad saagige vastavalt joonisele maha ühe lõikega - pinge all olevaid oksi tuleks saagida suunaga alt üles, et vältida sae kinnikiildumist HOOLDUS/TEENINDUS

• Tööriist pole mõeldud professionaalseks kasutamiseks

• Hoidke tööriist alati puhtana (eriti ventilatsiooniavad W

! enne puhastamist eemaldage tööriistast aku - puhastage kettsae plastkorpust pehme harja ja puhta lapiga (vett, lahusteid ja poleerimisvahendeid ei tohi kasutada) - pärast 1- kuni 3-tunnilist tööaega võtke maha kate, laba ja kett ning puhastage harja abil - katte alla jäävalt alalt, keti vedavalt rattalt ja labakinnituselt eemaldage harja ja puhta lapiga abil sinna kinnitunud mustus - puhta lapiga puhastage olidüüs

• Kontrollige regulaarselt, ega kettsael ei ole silmnähtavaid kahjustusi nagu lahtine või kahjustatud saekett, lodvad kinnitused või kulunud ja kahjustatud osad - lühemad palgid seadke enne saagimist oigesse asendisse ja kinnitage - vältige kokkupuudet kivide ja naeltega, sest need võivad eemale paiskuda, kahjustada saeketti või vigastada raskelt seadme kasutajat või läheduses viibivaid inimesi ! ärge puudutage töötava saega traataedu ega maapinda - eriti ettevaatlik tuleb olla pikilõigete puhul, kuna sel juhul ei saa kasutada küüniskinnitust V

; et vältida sae tagasilöögi ohtu, tuleb saag asetada töödeldavale materjalile võimalikult lameda nurga all - pinge all oleva puidu, okste või puude saagimine on ohtlik; noutav on ülim ettevaatus (taolisi töid võivad läbi viia vaid vastava kvaliktsiooniga spetsialistid)

• Puutüve tükeldamine (langetatud puu saagimist tükkideks) - võimaluse korral tuleks puutüvi okste, prusside või kiilude abil toestada - veenduge oma stabiilses asendis ja toetuge kindlalt molemale jalale - kui puutüvi lebab kogu pikkuses ühtlaselt maas, nagu joonisel kujutatud, tuleb saagida suunaga ülalt alla

- kui tüvi toetub ühele otsale, nagu joonisel kujutatud, tehke tüvesse alguses altpoolt 1/3 läbimoodu ulatuses sisselõige, seejärel saagige ülalt vastu, kuni tüvi on läbi saetud

- kui tüvi toetub molemale otsale, nagu joonisel kujutatud, tehke tüvesse alguses ülaltpoolt 1/3 läbimoodu ulatuses sisselõige, seejärel saagige alt 2/3 läbimoodu ulatuses vastu

- nolvakul saagimisel, seiske alati puutüvest ülalpool - et säilitada tüve läbisaagimise hetkel täielikku kontrolli, vähendage veidi enne lõike lopetamist saele avaldatavat survet, ilma et haaret käepidemetest lodvendaksite ! jälgige, et saekett ei puutu kokku maapinnaga - enne kettsae eemaldamist lõikejäljest oodake, kuni saekett on täielikult seiskunud - enne teise puu juurde liikumist lülitage kettsae mootor alati välja

! kettsaega tohib langetada vaid puid, mille tüve läbimoot on väiksem kui laba pikkus ! piirake tööpiirkond ära; veenduge, et puu langemispiirkonnas ei ole inimesi ega loomi ! ärge kunagi üritage vabastada kinnikiildunud saagi, kui mootor töötab; kasutage saeketi vabastamiseks puidust kiile ! kandke alati kiivrit, et kaitsta end langevate okste eest ENNE PUU LANGETAMIST: - kui puude saagijaid ja langetajaid on kaks või rohkem, peab vahekaugus langetavate ja saagivate isikute vahel olema vähemalt kaks korda nii suur nagu langetatava puu korgus - puude langetamisel tuleb veenduda, et ohtu ei seataks teisi inimesi, et langetatav puu ei tabaks elektrijuhtmeid ja et ei tekitataks materiaalset kahju (kui puu puutub kokku elektrijuhtmega, tuleb sellest viivitamata teavitada energiavarustusettevõtet) - nolvakul teostatavate saagimistööde korral peab kettsae kasutaja asetsema langetatavast puust182

Saekett on kuiv - õlipaagis ei ole õli -> lisage õli - õlipaagikorgi ohutusava on ummistunud -> puhastage õlipaagikorki - õli väljavõolukanal on ummistunud -> puhastage õli väljavõolukanal

Saekett ei seisku - tagasilöögipidur on defektne -> võtke ühendust müügiesindaja/remonditöökojaga

Saekett/juhtsiin on kuum - õlipaagis ei ole õli -> lisage õli - õlipaagikorgi ohutusava on ummistunud -> puhastage õlipaagikorki - õli väljavõolukanal on ummistunud -> puhastage õli väljavõolukanal - ketipinge on liiga suur -> reguleerige ketipinget - kett on nüri -> teritage ketti või vahetage kett välja

Tööriist vibreerib ebanormaalselt - ketipinge on ebapiisav -> reguleerige ketipinget - kett on nüri -> teritage ketti või vahetage kett välja - kett on kulunud -> vahetage kett välja - saehambad näitavad valesse suunda -> paigaldage saekett uuesti, nii et hambad näitaksid õigesse suunda KESKKOND

• Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu, patareisid, lisatarvikuid ja pakendeid ära koos olmejäätmetega (üksnes EL liikmesriikidele) - vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta - seda meenutab Teile sümbol

• Vastavalt kooskõlas normiga EN 60745 läbi viidud mõõtmistele on tööriista helirõhk 80,6 dB(A) ja helitugevus 100,6 dB(A) (mõõtemääramatus K = 1,87 dB), ja vibratsioon 5,5 m/s² (kolme telje vektorsumma; mõõtemääramatus K = 1,5 m/s²)

• Tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 60745 kirjeldatud standarditud testile; seda võib kasutada tööriistade võrdlemiseks ja tööriista kasutamisel ettenähtud töödeks esineva vibratsiooni esialgseks hindamiseks - tööriista kasutamisel muudeks rakendusteks või teiste/halvasti hooldatud tarvikute kasutamisel võib vibratsioon märkimisväärselt suureneda - ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib vibratsioon märkimisväärselt väheneda ! enda kaitsmiseks vibratsiooni eest hooldage tööriista ja selle tarvikuid korralikult, hoidke oma käed soojad ja tagage sujuv töökorraldus

• Vajalikud parandus- ja hooldustööd tuleb teostada enne kettsae kasutuselevõttu

• Keti automaatse olituse funktsiooni saab kontrollida, lülitades sae sisse ja hõides selle otsa maapinnal asuva paberi või papi kohal ! ärge puudutage saeketiga maapinda (vahemaa maapinnani peab olema 20 cm) - kui pinnale tekib suurenev olijälg, töötab ketimäärdesüsteem korralikult - kui vaatamata täis olipaagile olijälge ei teki, lugege punkti “TÕRKEOTSING” või võtke ühendust müügiesindaja

• Tööriist on hoolikalt valmistatud ja testitud; kui tööriist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILi elektriliste käsitööriistade volitatud remonditöökojas - toimetage lahtimonteerimata seade koos ostukviitungiga tarnijale või lähimasse SKILI lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressil www.skil.com) ! enne kettsaagide saatmist töökotta tühjendage palun tingimata olipaak

• Arvestage sellega, et garantii ei hõlma seadme ülekoormamisest või ebaõigest käsitsemisest tulenevaid kahjustusi (teavet SKILi garantiitingimuste kohta vaadake veebilehelt www.skil.com või küsige kohalikult müügiesindajalt)

- kui Te kettsaagi pikemat aega ei kasuta, eemaldage saekett ja saelaba - kui hõiate seadet, tuleb olipaak täielikult tühjendada - tööriista hoiustamisel paigaldage ketikaitse X - kinnitage hoidik horisontaalselt Y 2 kruviga seina külge (kruvid ei kuulu komplekti) - veenduge, et konks Z oleks ühendatud rööpaga Y - tööriista hoiustamiseks riputage see hoiukonksuga Z - hoiukonksu Z kasutamisel jälgige, et ei leki õli - hoidke seadet sisetingimustes, kuivas ja suletud kohas, lastele kättesaamatult TÕRKEOTSING

• Järgmises loendis on toodud probleemide tunnused, võimalikud põhjused ja lahendused (kui järgnevad lahendused probleemi ei tuvasta ega lahenda, võtke ühendust edasimüüja või töökojaga) ! seadme elektrilise või mehhaanilise häire korral lülitage seade viivitamata välja ja eemaldage aku

Seade ei tööta - tagasilöögipidur on aktiveerunud -> tommake käekaitse

tagasi asendisse - tühi aku -> laadige akut - kuum aku -> laske akul jahtuda - sisemine viga -> võtke ühendust müügiesindaja/ remonditöökojaga
