КОРИСНИЧКИ ПРИРАЧНИК 0540 CA SKIL

• Овој алат е наменет за сечење дрво како што се дрвени греди, штици, гранки, дрвени балвани и Leone и за сечење дрвја; сечењето може да се пили со или преку структурата
• Овој алат не є наменет за професионална употреба
• Проверете дали пакувањето ги содржи сите делови коишто се прикажани на сликата②
• Контактирајте со продавачот ако недостасуваат делови или истите се оштетени
• Внимателно прочитајте го и зачувајте го ова упатство за ракување ③
• Обрнете особено внимание на безбедносните упатства и предупредувања; недоследноста може да доведе до сериозна повреда

ТЕХНИЧКИ ПОДАТОЦИ①

В Копче за заклучување

Синцир

D Лост за синцирот

E Символ за правец на ротација и сечење

F Запченик на погонот

G Копче за затегнување

Н Перки за наведување на лостот со синцирот

J Клин за затегнување на синцирот

К Копче за затегнување на синцирот

L Испуст за масло

М Капаче на резервоарот за масло

N Ознака за минимална количина

Р Индикатор за нивото на батеријата

Q Сигурносен прекинувач

R Прекинувач за активирање

S Рачка за активирање на кочницата при повратен удар (рачна заштита)

Т Предна дршка

U Задна дршка

V Метални запци за зафаќање

W Отвори за вентилација

X Заштита за синцирот

У Шина за складирање (шрафовите не се доставуваат)

Z Кука на складот

БЕЗБЕДНОСТ

ОПШТИ ПРЕДУПРЕДУВАЊА ЗА БЕЗБЕДНОСТ НА ЕЛЕКТРИЧНИТЕ АЛАТИ

ПРЕДУПРЕДУВАНЬЕ Прочитајте ги сите безбедносни предупредувања, упатства, слики и спецификации што се обезбедуваат со овој алат.

Непочитувањето на сите упатства подолу може да доведе до електричен удар, пожар и/или сериозна повреда..

Чувајте ги сите предупредувања и упатства за понатамошно упатување.

Поимот "електричен алат", кој се користи во понатамошниот текст, се однесува на вашиот електричен алат (со приключен кабел) и на електрични алати со погон на батерии (без приключен кабел).

a) Одржувајте го вашето работно место чисто и уредно. Неуреден или темен работен простор може да предизвикаат незгоди.

b) Немојте да работите со уредот во средина во која има опасност од експлозија, во која има запалливи течности, гасови и прашина. Електричните алати произведуваат искри кои можат да запалат прашина или пареа.

с) За време на употребата на електричниот алат, децата и останатите лица држете ги подалеку од местото каде работите. Одврайање, би можеле да изгубите контрола врз уредот.

2) ЕЛЕКТРИЧНА СИГУРНОСТ

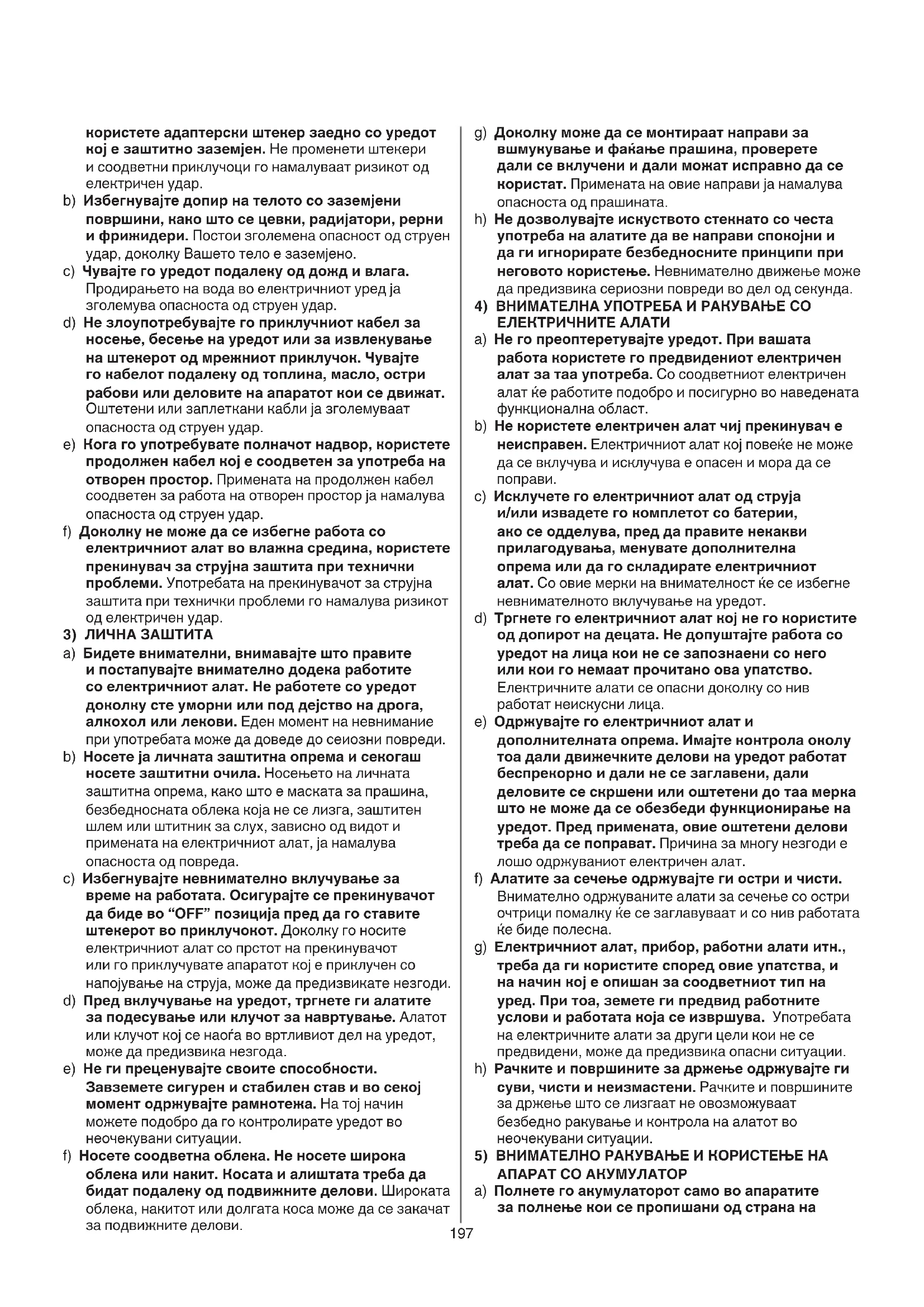

a) Утикач мора да одговара на приклучокот. Никако не смее да се прават измени на штекерот. Не

користете адаптерски штекер заедно со уредот кој е заштитно заземјен. Не променети штекери и соодветни приклучоци го намалуваат ризикот од електричен удар.

b) Избегнувајте допир на телото со заземјени површини, како што се цевки, радијатори, rerни и фрижидери. Постои зголемена опасност од струен удар, доколку Вашето тело е заземјено.

с) Чувајте го уредот подалеку од дожд и влага. Продирањето на вода во електричниот уред ја зголемува опасноста од струен удар.

d) Не злоупотребувајте го приключниот кабел за носење, бесење на уредот или за извлекување на штекерот од мрежниот приключок. Чувајте го кабелот подалеку од топлина, масло, остри рабови или деловите на апаратот кои се движат. Оштетени или заплеткани кабли ја зголемуваат опасноста од струен удар.

e) Кога го употребувате полначот надвор, користете продолжен кабел кој е соодветен за употреба на отворен простор. Примената на продолжен кабел соодветен за работа на отворен простор ја намалува опасноста од струен удар.

f) Доколку не може да се избегне работа со електричниот алат во влажна средина, користете прекинувач за струјна заштита при технички проблеми. Употребата на прекинувачот за струјна заштита при технички проблеми го намалува ризикот од електричен удар.

3) ЛИЧНА ЗАШТИТА

a) Бидете внимателни, внимавајте што правите и постапувајте внимателно додека работите со електричниот алат. Не работете со уредот доколку сте уморни или под дејство на дрога, алкохол или лекови. Еден момент на невнимание при употребата може да доведе до сеизни повреди.

b) Носете ја личната заштитна опрема и секогаш носете заштитни очила. Носењето на личната заштитна опрема, како што е маската за прашина, безбедносната облека која не се лизга, заштитен шлем или штитник за слух, зависно од видот и примената на електричниот алат, ја намалува опасноста од повреда.

с) Избегнувајте невнимателно включување за време на работата. Осигурајте се прекинувачот да биде во "OFF" позиција пред да го ставите штенерот во приклучокот. Доколку го носите електричниот алат со прстот на прекинувачот или го приклучувате апаратот кој е приключен со напојување на струја, може да предизвикате незгоди.

d) Пред вклучување на уредот, тргнете ги алатите за подесување или клучот за навртување. Алатот или клучот кој се наога во вртливиот дел на уредот, може да предизвика незгода.

e) Не ги преценувајте своите способности. Завземете сигурен и стабилен став и во секој момент одржувајте рамнотежа. На тој начин можете подобро да го контролирате уредот во неочекувани ситуации.

f) Носете соодветна облека. Не носете широка облека или накит. Косата и алиштата треба да бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните делови.

g) Доколку може да се монтираат направи за вшмунување и фајање прашина, проверете дали се включени и дали можат исправно да се користат. Примената на овие направи ја намалува опасности од прашината. h) Не дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при неговото користење. Невнимателно движење може да предизвика сериозни повреди во дел од секунда.

4) ВНИМАТЕЛНА УПОТРЕБА И РАКУВАНЬЕ СО ЕЛЕКТРИЧНИТЕ АЛАТИ

a) Не го преоптеретувајте уредот. При вашата работа користете го предвидениот електричен алат за таа употреба. Со соодветниот електричен алат ће работите подобро и посигурно во наведената функционална област.

b) Не користете електричен алат чиј прекинувач е неисправен. Електричниот алат кој повеće не може да се вклучува и исклучува е опасен и мора да се поправи.

с) Исключете го електричниот алат од струја и/или извадете го комплетот со батерии, ако се одделува, пред да правите некакви прилагодувања, менувате дополнителна опрема или да го складирате електричниот алат. Со овие мерки на внимателност ће се избегне невнимателното вклучување на уредот.

d) Тргнете го електричниот алат кој не го користите од допирот на децата. Не допуштајте работа со уредот на лица кои не се запознаени со него или кои го немаат прочитано ова упатство. Електричните алати се опасни доколку со нив работат неискусни лица.

e) Одржувајте го електричниот алат и дополнителната опрема. Имајте контрола околу тоа дали движечките делови на уредот работат беспрекорно и дали не се заглавени, дали деловите се скршени или оштетени до таа мерка што не може да се обезбеди функционирање на уредот. Пред примената, овие оштетени делови треба да се поправат. Причина за многу незгоди е лошо одржуваниот електричен алат.

f) Алатите за сечење одржувајте ги остри и чисти. Внимателно одржуваните алати за сечење со остри очтрици помалку ќе се заглавуваат и со нив работата ќе биде полесна.

g) Електричниот алат, прибор, работни алати итн., треба да ги користите според овие упатства, и на начин кој е опишан за соодветниот тип на уред. При тоа, земете ги предвид работните услови и работата која се извршува. Употребата на електричните алати за други цели кои не се предвидени, може да предизвика опасни ситуации.

h) Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во неочекувани ситуации.

a) Полнете го акумулаторот само во апаратите за полнење кои се пропишани од страна на

производителот. За апаратот за полнење кој е соодветен за определен вид на акумулатори, постои опасност од пожар, доколку се употребува со други акумулатори.
b) Користете ги електричните алати само со специфично назначени пакувања на батерии. Користењето на друг вид на батерии може да доведе до ризик од повреда или пожар.
с) Кога батериите не се користат, држете ги настрана од метални предмети како штрафчиња, парички, клучеви, клинци, навртки или други, мали предмети кои може да направат краток спој. Краткиот спој кај батериите може да предизвика изгореници или пожар.
d) При погрешна примена може да излезе течност од акумулаторот; избегнувајте контакт со неа. При случаен контакт, измијте се со вода. Ако течноста дојде во допир со очите, побарајте и лекарска помош дополнително. Течноста која може да излезе од акумулаторот може да доведе до надразнување на кожата и изгореници.
e) Не употребувајте комплет со батерии или алат кој е оштетен или изменет. Оштетени или изменети батерии може да реагираат непредвидливо и да предизвикаат пожар, експлозија или опасност од повреда.
f) Не го изложувајте комплетот со батерии или алатот на орган или висока температура. Изложувањето на орган или температура над 130°C може да предизвика експлозија.
g) Следете ги сите инструкции за полнење и не го полнете комплетот со батерии или алатот надвор од температурниот опсег наведен во инструкциите. Неправилното полнење или на температура надвор од наведениот опсег може да ја оштети батеријата и да ја зголеми опасноста од пожар.
6) СЕРВИСИРАЊЕ
a) Електричниот алат сервисирајте го нај квалификувано лице кое користи само идентични резервни делови. Со ова се обезбедува безбедно одржување на електричниот алат.
b) Никогаш не поправајте оштетени комплети со батерии. Поправката на комплети со батерии треба да ја врши само производителот или овластен сервис.

БЕЗБЕДНОСНИ ПРЕДУПРЕДУВАЊА ЗА МОТОРНАТА ПИЛА

• Децата и младите, со исключок на ученици постари од 16 години нога се под надзор, не смеат да работат со пилата. Истото се однесува на лица кои не знаат или не знаат довольно како да ракуваат со моторната пила. Упатството за работа мора секогаш да ви биде при рака. Несоодветно обучените или изморените лица не смеат да работат со моторната пила.
• Чувајте ги сите делови на телото настрана од моторната пила кога работи моторот. Проверете дали моторната пила допира до нешто пред да ја включите. Момент на невнимание додека работите со моторната пила може да предизвика закачување на облеката или телото за моторната пила.

- Секогаш држете ја моторната пила со својата десна рака на задната дршка и со левата рака на предната дршка. Ако ја држите моторната пила обратно, се зголемува ризикот од лична повреда и не смее никогаш да се направи така.

- Држете го електричниот алат само за изолираните површини за држење бидејки синцирот на пилата може да дојде во контакт со скриени жици. Ако моторната пила дојде во контакт со жица под напон, може да ги електрифицира металните делови на алатот и да предизвика електричен удар кај операторот.

- Носете заштитни очила и акустичка заштита. Се препорачува и заштитна опрема за главата, рацете, нозете и стапалата. Соодветната заштитна облека ће го намали ризикот од лична повреда предизвикана од разлетаниот отпад или случајниот контакт со моторната пила.

- Не работете со моторната пила на дрво. Работата со моторната пила на дрво доведува до лична повреда.

- Секогаш одржувајте соодветно стојалиште кога работите со моторната пила стоејки само на фиксна, безбедна и рамна површина. Лизгавите и нестабилни површини како што се скалила може да предизвикаат да ја загубите рамнотежата или контролата врз моторната пила.

- Кога сечете затегната гранка, внимавајте на повратното заклатување на гранката. Кога затегнатоста во крошната на дрвото ће попушти, гранката може да го удри операторот и/или да ја отфрли контролата врз моторната пила.

- Обрнете исключително внимание кога сечете грмушки и фиданки. Виткиот материјал може да ја зафати моторната пила и да да ја зафрли кон вас или да ви ја измести рамнотежата.

- Носете ја моторната пила за предната рачка кога е исключена и подалену од телото. Секогаш ставајте го капакот на лостот за синцирот кога ја пренесувате или одложувате моторната пила. Правилното ракување со моторната пила ће ја намали можноста од случаен контакт со синцирот кога тој се движи.

- Следете ги упатствата за подмачнување, затегнување на синцирот или за менување на дополнителната опрема. Неправилно затегнат или подмачкан синцир може или да се скине или да ја зголеми можноста од повратен удар.

- Одржувајте ги рачките суви, чисти и без масло и маст на нив. Замастените, мрсни рачки се лизгави и може да предизвикаат да ја загубите контролата.

- Сечете само дрво. Не користете ја моторната пила за нешто за што не е наменета (на пр. не користете ја за сечење пластика, сидани конструкции или градежни материјали што не се од дрво). Употребата на моторната пила за работи коишто се поинакви од наменетите може да доведе до ризични состојби.

• Повратниот удар може да се појави кога носот или врвот на лостот за водење допре до предмет или кога ће се заглави дрво и ће го зафати синџирот на пилата при сечењето
• Контактот на врвот во некои случаи може да

предизвика неочекувана повратна реакција со што лостот ње се отфрили нагоре и надолу кон операторот

• Заглавувањето на синцирот на пилата долж врвот на лостот може да го потисне лостот неочекувано наназад кон операторот
• Секоја од овие реакции може да предизвика да ја загубите контролата врз пилата со што може да дојде до сериозна лична повреда (не ослонувајте се само на безбедносните уреди коишто се вградени во пилата; како оператор со пила, треба да преземете дополнителни чекори коишто ће обезбедат работа без несреći или повреди)
• Повратниот удар е резултат на неправилна употреба на алатот и/или несоодветна работна постапка или услови, а може да се избегне ако ги преземете неопходните безбедносни мерки како што е посочено подолу.

-одржувајте цврст зафат со палците и прстите обвиткани околу држачите на пилата и со двете раце на пилата, но и поставете ги телото и рацете на начин на којшто ће може да пружат отпор на силите на повратниот удар (силата на повратниот удар ја контролира операторот ако ги преземе соодветните мерки на претпазливост, не испуштајте ја пилата)

-не пресегајте се и не сечете над висината на рамото (така се спречува ненамерен контакт со врвот и се овозможува подобра контрола врз пилата во неочекувани ситуации)

-користете само лостови и синцири за замена коишто ги одредува производителот (неправилно заменетите лостови и синцири може да доведат до кинење на синцирот и/или повратен удар)

-следете ги упатствата за острење и одржување на производителот коишто се однесуват за пилата (намалување на стандардизираната висина може да доведе со посилен повратен удар)

ЛИЧНА ЗАШТИТА

• Се препорачува операторот прво да има практична обука за употреба на пилата и заштитна опрема којашто ће му ја обезбеди искусен оператор. Првичната работа треба да биде со сечење гранки на магарица за сечење или на трупче
• Не допирајте го синζирот додена се движи
• Не работете со пилата во близина на други луге, деца или животни
• Не работете со пилата ако сте пиеле алкохол или ако сте под влијание на токсични лекови или медикаменти
• Обезбедете децата да не си играат со алатот ПО УПОТРЕБА
• Секогаш исклучувајте го алатот и отстранувајте ја батеријата

-кога косилката ја оставате без надзор

-пред чистење заглавен материјал

-пред проверка, чистење или работа на косилката -ако удрите во стран предмет

-секогаш кога косилката ње вибрира невообичаено

- Чувајте ја машината во затворен простор на суво и затворено место и подалеку од дофат на деца

-батеријата и алатот треба да се чуваат одделно

- Испорачаната батерија е делумно наполнета (за да се обезбеди целосен капацитет на батеријата,

целосно наполнете ја батеријата во полначот на батеријата пред да го употребите вашиот електричен алат за првпат)

- Користете ги ислучиво следниве батерии и полначи со овој алат

-Батерија SKIL: BR1*31****
-Полнач SKIL: CR1*31****

- Оштетената батерија не треба понатаму да се користи туку да се замени

• Не ја расклопувајте батеријата
• Никогаш не ги изложувајте на дожд алатот/батеријата
• Дозволена температура на околината (алатка/ полнач/батерија):

ОБЈАСНУВАЊЕ НА СИМБОЛИТЕ ЗА АЛАТОТ/ БАТЕРИЈАТА

③ Пред употреба прочитајте го прирачникот за употреба
④ Во допир со орган батериите ће експлодираат, затоа не ги палете батериите од која било причина
⑤ Не изложувајте го алатот на дожд
⑥ Носете заштитни очила и заштита за ушите
⑦ Секогаш чувајте ги апаратот/полначот/батеријата во просторија на температура пониска од 50°C
⑧ Не се ослободувајте од електични алати и батерии во домашниот отпад

УПОТРЕБА

• Упатство за составување ⑨

! извадете ја батеријата од машината

! секогаш користете ракавици кога работите со синцирот

-поставете ја моторната пила на соодветна, рамна површина
-извадете ја плочата на капакот А вртејки го копчето за заклучување В обратно од правецот на стрелките на часовникот
-лизнете го синцирот С во процепот околу лостот D
-вметнете го синцирот на погонскиот запченик F и насочувајте го лостот на синцирот D, така што навртката за затегнување G и насочувачките запци H ће се вклопат во длапката за заклучување на лостот на синцирот D

! проверete дали синцирот е во точниот правец за движење споредувајки го со символот за синцирот E

-проверете дали сите делови се поставени правилно и ги одржуваат синцирот и лостот во рамна положба
-поставете ја плочата на капакот А како што е прикажано на сликата
-ако е неопходно, свртете го копчето за затегнување К за да го порамните клинот за затегнување J со отворот на лостот D
-вртете го копчето за затегнување К додека снема разлабавеност во синцирот
-затегнете го копчето за заклучување В кај копчето за затегнување G вртејки го во правецот на стрелките на часовникот

- Полнење на акумулаторска батерија ! прочитајте ги безбедносните предупредувања и упатствата дадени со полночат

- Вадење/инсталирање на батеријата ② -Треба да се стави батерија 2

- Индикатор за нивото на батеријата ⑩ -притиснете на индикаторот за нивото на батеријата Р за да се прикаже тековното ниво на батеријата ⑩)a

! ако по притискање на копчето Р ^10 в почне да трепка индикаторот за најниско ниво на батеријата, тогаш батеријата е празна

! кога ће почне да трепка индикаторот за нивоата на батеријата 2 по притискање на копчето Р⑩с, батеријата не е во рамките на дозволениот опсег за работна температура

- Заштита на батеријата

Алатот наеднаш се исклучува или не може да се вклучи, кога

товарот е преголем --> отстранете го товарот и почнете повторно

-температура на батеријата не е во рамните на дозволениот опсег на работна температура од -20 до +50°C --> 2 нивоата на индикаторот за ниво на батеријата почнуваат да трепкаат кога ќе го притиснете копчето Р ^10 b; почекајте батеријата да се врати во рамките на дозволениот опсег на работна температура

-батеријата е скоро празна (заштита од целосно празнење) --> на индикаторот за нивото на батеријата ће се прикаже ниско ниво на батеријата или ће трепка за ниско ниво на батеријата ⑩ с кога ће притиснете на копчето Р; наполнете ја батеријата

! не продолжувајте да притискате на прекинувачот за включување/исклучување откако алатот ће се исклучи автоматски; батеријата ће се оштети

• Затегнување на синцирот ⑪

! извадете ја батеријата од машината

-поставете ја моторната пила на соодветна, рамна површина

-проверете дали поврзувањата на синцирот се правилно поставени во процепот околу лостот D

1. разлабавувајте го копчето за заклучување В за да го одржува лостот на неговото место (не вадете го)

2. подигнете го лостот малку и држете го во таа положба

3. вртете го копчето за затегнување на синцирот К нагоре додека не излезат поврзувањата на синцирот и САМО допрете го долниот дел на лостот D

4. затегнете го копчето за заклучување В вртејки го во правецот на стрелките на часовникот

5. ослободете го лостот

6. правилната затегнатост на синцирот е постигната ако тој може да се подигне околу 4 мм од лостот во центарот

! секогаш проверувајте ја затегнатоста на синцирот пред употреба, по првите сечења и редовно во текот на работата (на секои 10 минути)

-по првичната работа, новите синцири може значително да се продолжат -векот на траење на пилата главно зависи задоволителното подмачкување и правилното затегнување -избегнувате затегнување на синцирот ако е врел зашто така ће предизвикате тој да биде презатегнат кога ће се олади

- Подмачкување ⑫

Векот на траење на синцирот и капацитетот за сечење зависит од правилното подмачкување. Затоа синцирот се подмачкува автоматски во текот на работата преку испустот за масло L②

! пилата не се доставува наполнета со масло; мора да наполните масло пред да работите

! никогаш не работете со пилата без масло за синцирот или со празен резервоар за масло бидејки тоа доведува до големо оштетување на производот

-поставете ја пилата на соодветна површина со капачето за резервоарот М свртено нагоре

-отшрафете го капачето и ставајте масло за моторна пила (не се доставува) додека не се наполни резервоарот

-внимавајте нечистотија или отпад да не влезат во резервоарот

-ставете го капачето на резервоарот за масло и затегнете го

! проверете го нивото на маслото пред почеток и редовно во текот на работата; дополнете масло само кога нивото на маслото е под индикаторот N

-едно полнење на резервоарот со масло трае околу 15 минути во зависност од интензитетот на пилење и прекините

-никогаш не користете рециклирано/старо масло

-включете ја машината прво со притискање на безбедносниот прекинувач Q и потоа повлечете го прекинувачот за активирање R

-исключете го алатот со ослободување на прекинувачот R

! не застанувајте ја пилата по сечење со активирање на предната рачна заштита S② (= сопирачка при повратен удар)

• Сопирачка при повратен удар ⑭

Сопирачката при повратен удар е безбедносен механизам којшто се активира преку предната рачна заштита S кога ће дојде до повратен удар -> синцирот веднаш запира

Следната проверка на функциите треба да се извршува на редовни интервали:

-притиснете ја предната рачна заштита S напред и включете ја пилата -> синцирот не смее да се придвижи

-пуштете го прекинувачот за активирање за да ја дезактивирате сопирачката при повратен удар R и повлечете ја рачната заштита S назад

- Работа со алатот

-секогаш држете ја моторната пила цврсто со двете раце (предниот држач Т со левата рака, а задниот држач U со десна рака). Никогаш не работете со пилата само со една рака ^15 а

-проверете дали кабелот за напојување е поставен одзади и подалеку од синцирот и дрвото; така поставен нема да се зафати во гранките за време на сечењето

! синцирот мора да се движи со полна брзина пред да го допре дрвото

- користете метални запци за зафаќање V за да ја обезбедите пилата врз дрвото пред да почне да сече ⑮а

-користете ги запците за зафаќање како точка за порамнување (*) при сечење ⑮а

-ресетирајте ги запците на пониска точка кога сечете подебели трупци со тоа што ће ја повлечете пилата малку наназад за да се ослободат запците и потоа поставете на на пониско ниво за да продолжите со сечење. Не тргајте ја пилата сосема од дрвото

-не применувајте сила врз синцирот додека сечете. Оставете го синцирот да работи со запците за зафаќање V и применете минимален притисок за порамнување

-користете ја пилата само ако стоите безбедно

-држете ја пилата оддесно на телото⑮б

-не работете со пилата со истегнати раце или во обид да достигнете области што се високо или на скалило ⑮в

-никогаш не користете ја пилата над висината на рамото ^15 г

-сечењето е оптимално кога брзината на синцирот е непроменлива во текот на сечењето

! внимавајте кога ће дојдете до крајот на сечењето; тежината на пилата може да се смени неочекувано кога ће се ослободи од дрвото (може да дојде до повреда на нозете или стапалата)

! секогаш вадете ја пилата од дрвото додека таа работи

- Сечење трупци

-потпрете ги трупците така што составните страни на пресекот нема да се склопат една кон друга; тоа доведува до заглавување или закачување на синцирот

-поставете кратки трупци пред пилењето

-кога сечете, секогаш обрнувајте внимание да не удирате во камења, клинци и лично бидејки тие може да се отфрлат или да предизвикаат оштетување на синцирот или сериозна повреда на операторот и лугето во близина

! одржувајте го синцирот во движење подалеку од жичена ограда или од земјата

-сечењата по должина мора да се извршуваат внимателно бидејки порамнувањето со запците за зафаќање V ② не е можно; сечете под рамен агол за да избегнете повратен удар

-постои голем ризик од несреći кога сечете дрво, гранка или дрвја коишто се затегнати; обрнете исключително внимание (оставете ги овие работи на професионалци)

- Делкање на трупец (сечење трупец по должина) -кога е можно, трупецот треба да биде исправен и потпрен со гранки, други трупци или клинови -важно е да обезбедите цврсто стојалиште и рамномерно да ја распоредите тежината на двете нозе

-кога трупецот ће биде потпрен по целата должна како што е прикажано на сликата, тој се сече одгоре (делкање одгоре) ⑯а

-кога трупецот е потпрен од едната страна како што е прикажано на сликата, исечете 1/3 во дијаметар одоздола (долно делкање) и потоа направете го завршното сечење со тоа што ће дојдете до првото засекување ⑯б

-кога трупецот е потпрен од двете страни како што е прикажано на сликата, исечете 1/3 во дијаметар одозгора (горно делкање) и потоа направете го завршното сечење на останатите 2/3 со тоа што је дојдете до првото засекување ^16 в

-кога делкањето е на закосен терен, секогаш стојте на повисоката страна на трупецот

-кога "пресекувате", за да одржите целосна контрола, отпуштете го притисокот за сечење при крајот на пресекувањето без да го олабавите зафатот на држачите на пилата

! не дозволувајте синцирот да ја допре земјата

-по завршување на пресекот, почекајте синцирот на пилата да застане пред да ја поместите пилата

-секогаш исклучувајте го моторот пред да се движите од дрво до дрво

• Соборување дрва ⑰

! моторната пила може да се користи само за соборување дрва чијшто дијаметар е помал од должината на лостот

! обезбедете ја работната средина; обезбедете да нема луге во близината на дрвото кога ће пага

! никогаш не обидувајте се да ја ослободите заглавената пила додека работи моторот; користете дрвени клинови за да ги ослободите синџирот и лостот

! секогаш носете цврст шлем за да ја заштитите главата од гранките што пагаат

ПРЕД СОБОРУВАЊЕ:

-кога сечењето и соборувањето дрва го извршуваат две или повеće лица истовремено, соборувањето треба да се раздвои од сечењето на растојание коешто е најмалку двапати поголемо од висината на дрвото што ће се собори

-дрвата не смее да се соборуваат ако може да ги загрозат лугето, да удрат во објект или да предизвикаат материјална штета (ако дрвото удри во производствена линија, компанијата треба веднаш да се извести)

-операторот со моторна пила треба да стои на повисоката страна на теренот бидејки дрвото ће се отркала или лизне надолу откако ће се собори

-неопходно е да се испланира и расчисти патека за излез пред да започне сечењето (патеката за излез треба да се протега одзади и дијагонално зад очекуваната линија на соборување) ⑰ а

-пред да започне соборувањето, проценете ги природната закосеност на дрвото, локацијата на поголемите гранки и правецот на ветерот за да процените на која страна ће падне дрвото

-тргнете ги нечистотиите, корите од дрвјата, клинците, спојувалки и жици од дрвото

-направете жлеб (1 – 2) до 1/3 од дијаметарот на

дрвото, вертикално во правецот на пагањето како што е прикажано ⑰б

-прво направете го долниот хоризонтален жлеб (така ће помогнете да се избегне зафаќање на синцирот или на лостот кога ће се прави вториот засек)

-направете го засекот за соборување (3) барем 50 мм повисоко од хоризонталниот засек (одржете го засекот за соборување паралелен со хоризонталниот засек) ⑰b

-направете го засекот за соборување така што ће остане довольно дрво што ће послужи како стожер (стожerot го одвраќа дрвото од вртење и паѓање во погрешен правец. Не пресекувајте го стожerot)

-кога соборувањето ће дојде близу до стожерот, дрвото треба да почне да пага

-ако постои каква било можност дрвото да не падне во саканата насока или ако се поврати наназад и го заврзе синцирот, престанете со сечење пред да го завршите засекот за соборување и употребете дрвени, пластични или алуминиумски клинови за да го отворите засекот и да го соборите дрвото во саканата линија на пагање ⑰в

-кога дрвото ће започне да пага, извадете ја пилата од засекот, исключете го моторот, спуштете ја пилата и потоа повлечете се по испланираната патека (внимавајте на гранките што ће пагаат наоколу и внимавајте каде газите)

• Кастрење дрво ⑱

Кастрењето е отстранување гранки од паднато дрво -при кастрењето, оставете ги поголемите гранки одоздола како потпора на трупецот врз земјата

-тргнете ги малите гранки со еден засек како што е прикажано на сликата

-затегнатите гранки треба да се сечат одоздола нагоре за да се избегне заплеткување на пилата

ОДРЖУВАЊЕ/СЕРВИСИРАЊЕ

- Овој алат не е наменет за професионална употреба

- Алатот секогаш да се одржува чист (особено отворите за ладење W ②)

! отстранете ја батеријата од алатот пред чистење

-исчистете го извалканото пластично ку́киште на пилата со мека четка и чиста крпа (не користете вода, растворувачи и политура)

-извадете и исчеткајте ги плочата на капакот, синцирот и лостот по 1 до 3 часа работа

-исчистете ја областа под капакот, запченикот на погонот и лостот со мека четка и чиста крпа -исчистете го испустот за масло со чиста крпа

- Редовно проверувајте дали има очигледни дефекти како разлабавени, изместени или оштетени синцир и лост, разлабавени стеги и изабени или оштетени делови

- Спроведете ги неопходните постапки за одржување и поправка пред да работите со пилата

- Правилната работа на автоматскиот подмачкувач може да се провери ако ја включите пилата и го насочите врвот на лостот кон парче картон или хартија на земјата

! не допирајте ја земјата со синцирот (обезбедете безбедно растојание од 20 цм)

-ако има растечка дамка со масло, автоматскиот подмачкувач работи правилно

-ако нема дамка со масло и покрај тоа што резервоарот полн, погледнете во "РЕШАВАНЬЕ ПРОБЛЕМИ" или контактирајте со застапникот

- Доколку алатот и покрај внимателното работење и контрола некогаш откаже, поправката мора да ја изврши некој овластен SKIL сервис за електрични алати

-во случај на примедба, испратете го алатот нерасклопен, заедно со сметкопотврдата, до вашиот продавач или најблискиот SKIL сервис (адресите се наведени на www.skil.com)

! пред враćање, резервоарот со масло мора да се испразни целосно

- Имајте предвид дека оштетувањето настанато заради преоптоварување или неправилно ракување со алатот ја отфрла гаранцијата (видете на www.skil.com или прашајте го продавачот за условите на гаранцијата на SKIL)

• Чување ⑲

-ако пилата се одложува на подолг период, исчистете ги синцирот и лостот

-пред одложување на алатот, резервоарот со масло мора да се испразни целосно

-ставете ја заштитата за синцирот X кога го одложувате алатот

-внимателно поставете ја шината за складирање У на сид со 2 шрафа (не се доставуваат) и порамнете хоризонтално

-осигурите се дека куката Z е монтирана заедно со шината Y

-чувајте ја алатката така што ће ја закачите на куката за складирање Z

-внимавајте на протекување масло кога користите кука за складирање Z

- чувајте ја машината во затворен простор на суво и затворено место и подалеку од дофат на деца

РЕШАВАНЬЕ ПРОБЛЕМИ

- Следниот список ги прикажува симптомите за проблемите, можните причини и дејства за поправка (контактирајте со продавачот или сервисерот ако истите не го идентификуваат ниту решаваат проблемот)

! во случај на електричен или механични дефект, веднаш исключете го алатот и извадете ја батеријата

Машината не работи

-се активира сопирачката при повратен удар

-> повлечете ја рачната заштита S② назад во позиција

-празна батерија -> наполнете ја батеријата

-топла батерија -> оставете ја батеријата да се излади

-внатрешен дефект -> контактирајте со продавачот/сервисерот

Машината работи со прекини

-оштетување на внатрешното поврзување -> контактирајте со продавачот/ сервисерот

-оштетување на прекинувачот за вклучување/исклучување -> контактирајте со продавачот/сервисерот

СУВ СИНЦИР

-нема масло во резервоарот -> дополнете масло
-отворот за вентилација кај капачето на резервоарот за масло е затнат -> исчистете го капачето
-патеката на маслото е затната -> исчистете го испустот за поминување на маслото

Сопирачката не го застанува синцирот

-оштетување на сопирачката за повратен удар/сопирачката за движење на синцирот ->контактирајте со продавачот/ сервисерот

☆инцирот/ лостот се прегреваат

-нема масло во резервоарот -> дополнете масло
-отворот за вентилација кај капачето на резервоарот за масло е затнат -> исчистете го капачето
-патеката на маслото е затната -> исчистете го испустот за поминување на маслото
-синцирот е премногу затегнат -> прилагодете ја затегнатоста на синцирот
-тап синцир -> наострете го синцирот или заменете го

-синцирот е премногу разлабавен -> прилагодете ја затегнатоста на синцирот
-тап синцир -> наострете го синцирот или заменете го
-синцирот е изабен -> заменете го синцирот
-запците на синцирот се свртени во погрешна насока -> поставете го синцирот во точната насока

ЗАШТИТА НА ЖИВОТНАТА СРЕДИНА

- Не се ослободувајте од електични алати, батерии, уреди или амбалажа преку нивно фрлање во домашното ўубре (само за земјите на ЕУ)

-според Европската Директива 2012/19/EC за ослободување од електрична и електронска опрема и нејзина имплементација во согласност со националните закони, електричните алати кои го достигнале крајот на својот животен век мора да бидат собрани посебно и да бидат вратени во соодветен објект за рециклирање -симболот⑥ će ве потсетува на ова кога će дојде време алатот да го фрлите

БУЧАВА / ВИБРАЦИИ

- Мерено во согласност со EN 60745 нивото на звучен притисок е 80,6 dB(A) а нивото на звучна моїност 100,6 dB(A) (несигурност K = 1,87 dB), и вибрација 5,5 м/с² (векторски збир на трите показатели; несигурност K = 1.5 м/с²)

- Нивото на емитирање на вибрации кое е наведено на задниот дел на ова упатство е измерено во согласност со стандардизираниот тест даден во EN 60745; може да се користи за да се спореди еден алат со друг, и како првична оценка за изложеноста на вибрации кога се користи алатот за споменатите примени

-користењето на алатот за разни примени, или со различни или неправилно чувани делови, може да доведе до значајно зголемување на нивото на изложеност

-кога алатот е ислучен или кога алатот е включен но не врши некаква работа, може да дојде до значително намалување на нивото а изложеност

! заштитете се од ефектите на вибрациите преку одржување на алатот и неговите делови, одржување на топлината во вашите раце, и организирање на вашата работа

AL

Motosharrë pa furça me zinxhir 0540 me bateri

HYRJE
