BEDIENUNGSANLEITUNG 0540 CA SKIL

ORIGINALBETRIEBSANLEITUNG

EU-Konformitätserklärung Akku-Kettensäge Sachnummer Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verordnungen entsprechen und mit folgenden Normen übereinstimmen.

2000/14/EG: Gemessener Schallleistungspegel 100,6 dB(A), Unsicherheit K = 2,8 dB, garantierter Schallleistungspegel 104 dB(A); Bewertungsverfahren der Konformität gemäß Anhang VI Produktkategorie: 6 Technische Unterlagen bei:*

L’outil ne fonctionne pas - déclenchement du frein de recul -> tirer le26 U Hinterer Gri V Metallkrallenanschlag W Lüftungsschlitze X Kettenschutz Y Aufbewahrungsschiene (Schrauben nicht im Lieferumfang) Z Aufhängungshaken SICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE - WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten dieses Elektrogeräts. Die Nichtbeachtung der nachfolgenden Anweisungen kann zu Stromschlägen, Bränden bzw. ernsthaften Verletzungen führen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begri “Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie das Elektrowerkzeug von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Elektrowerkzeugeteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien vibration 5,5 m/s² (somme vectorielle des trois axes directionnels; incertitude K = 1,5 m/s²)

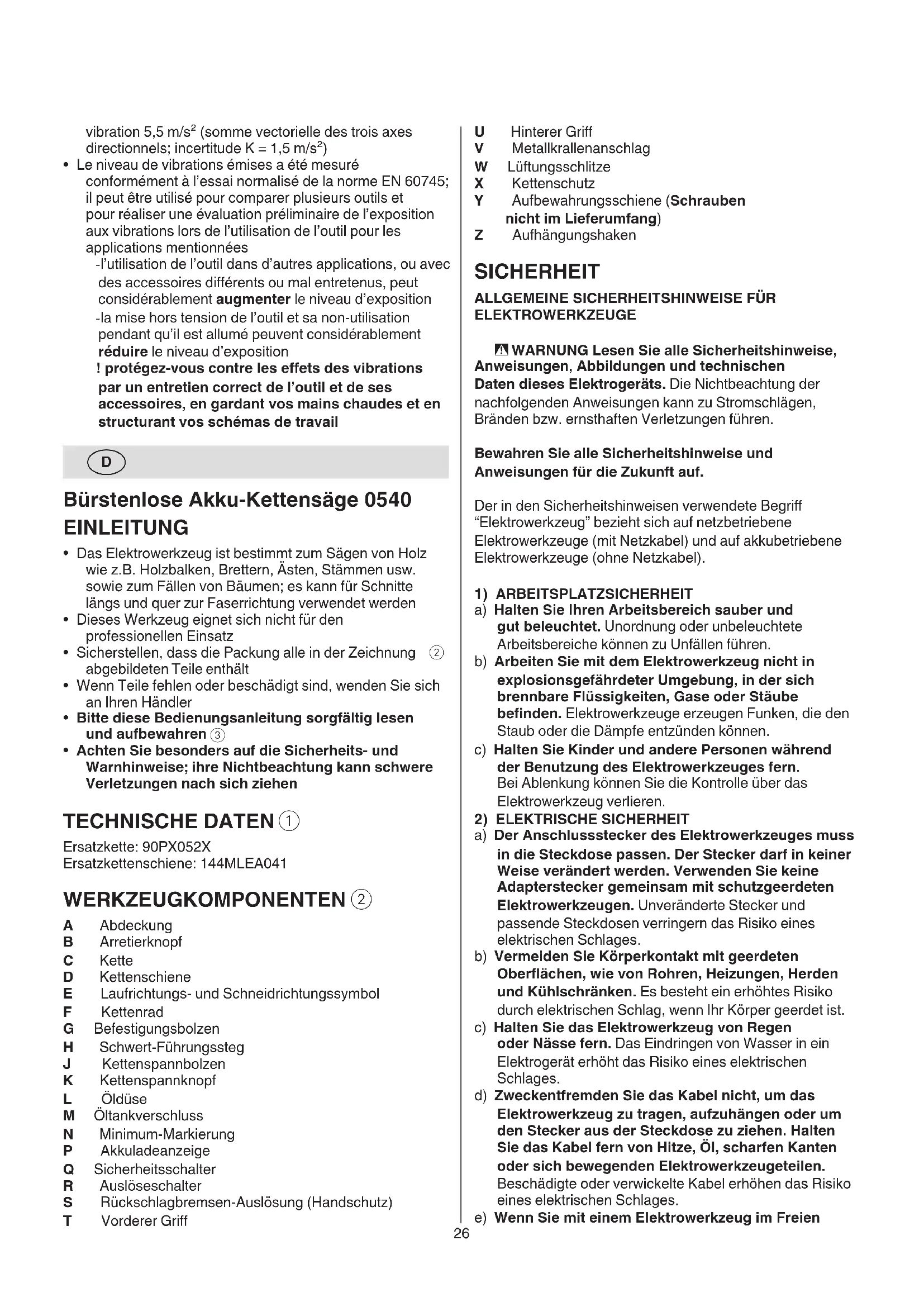

Bürstenlose Akku-Kettensäge 0540 EINLEITUNG

• Das Elektrowerkzeug ist bestimmt zum Sägen von Holz wie z.B. Holzbalken, Brettern, Ästen, Stämmen usw. sowie zum Fällen von Bäumen; es kann für Schnitte längs und quer zur Faserrichtung verwendet werden

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz

• Sicherstellen, dass die Packung alle in der Zeichnung

abgebildeten Teile enthält

• Wenn Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Händler

• Bitte diese Bedienungsanleitung sorgfältig lesen und aufbewahren

• Achten Sie besonders auf die Sicherheits- und Warnhinweise; ihre Nichtbeachtung kann schwere Verletzungen nach sich ziehen TECHNISCHE DATEN

A Abdeckung B Arretierknopf C Kette D Kettenschiene E Laufrichtungs- und Schneidrichtungssymbol F Kettenrad G Befestigungsbolzen H Schwert-Führungssteg J Kettenspannbolzen K Kettenspannknopf L Öldüse M Öltankverschluss N Minimum-Markierung P Akkuladeanzeige Q Sicherheitsschalter R Auslöseschalter S Rückschlagbremsen-Auslösung (Handschutz) T Vorderer Gri27 Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Pegen Sie Elektrowerkzeuge und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Elektrowerkzeugeteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Grie und Griächen trocken, sauber und frei von Öl und Fett. Rutschige Grie und Griächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeuges in unvorhergesehenen Situationen.

5) SORGFÄLTIGER UMGANG UND GEBRAUCH VON

AKKUGERÄTEN a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Elektrowerkzeugeteil bendet, kann zu Verletzungen führen. e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung verringert Gefährdungen durch Staub. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON

ELEKTROWERKZEUGEN a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte28

• Achten Sie immer auf einen festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf gefestigtem, sicheren und ebenen Untergrund stehen. Rutschiger oder instabiler Untergrund kann bei Benutzung von Leitern zum Verlust der Kontrolle über die Balance und der Kettensäge führen.

• Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, das dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treen und/oder die Kettensäge der Kontrolle entreißen.

• Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

• Tragen Sie die Kettensäge am vorderen Gri im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.

• Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen.

• Halten Sie Grie trocken, sauber und frei von Öl und Fett. Fettige, ölige Grie sind rutschig und führen zum Verlust der Kontrolle.

• Nur Holz sägen. Die Kettensäge nur für Arbeiten verwenden, für die sie bestimmt ist (z.B. verwenden Sie die Kettensäge nicht zum Sägen von Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind). Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.

URSACHEN UND VERMEIDUNG EINES RÜCKSCHLAGS

• Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt

• Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung der Bedienperson geschlagen wird

• Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene rasch in Bedienerrichtung zurückstoßen

• Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen (verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen; als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können)

• Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs und kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden: - halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Grie der Kettensäge umschließen und bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können (wenn geeignete Maßnahmen getroen werden, kann die damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuüssigkeit kann zu Hautreizungen oder Verbrennungen führen. e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen. f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130°C können eine Explosion hervorrufen. g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

WARNHINWEISE FÜR KETTENSÄGEN

• Kinder und Jugendliche, ausgenommen Auszubildende ab 16 Jahren unter Aufsicht, dürfen die Kettensäge nicht bedienen. Gleiches gilt für Personen, denen der Umgang mit der Kettensäge nicht oder ungenügend bekannt ist. Die Betriebsanleitung sollte immer gribereit sein. Personen, die übermüdet oder nicht körperlich belastbar sind, dürfen die Kettensäge nicht bedienen.

• Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt./e] Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.

• Halten Sie die Kettensäge mit Ihrer rechten Hand am hinteren Handgri und mit Ihrer linken Hand am vorderen Handgri fest. Das Festhalten der Kettensäge in einer anderen Arbeitshaltung erhöht das Risko von Verletzungen und darf nicht angewendet werden.

• Halten Sie das Elektrogerät nur an isolierten Griächen fest, weil die Sägeketten in Kontakt mit stromführenden Leitungen kommen könnten. Sägeketten, die mit einem unter Spannung stehenden Kabel in Berührung kommen, können freiliegende Metallteile des Elektrowerkzeugs „unter Spannung“ setzen und dem Bediener einen elektrischen Schlag versetzen.

• Tragen Sie Schutzbrille und Gehörschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzbekleidung mindert die Verletzungsgefahr durch umheriegendes Spanmaterial und zufälliges Berühren der Sägekette.

• Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Bei Betrieb einer Kettensäge auf einem Baum besteht Verletzungsgefahr.29

Das Werkzeug niemals dem Regen aussetzen

Schutzbrille und Gehörschutz tragen

Bewahren Sie das Werkzeug/Ladegerät/Batterie stets bei Raumtemperaturen unter 50°C auf

Elektrowerkzeuge und Batterien nicht in den Hausmüll werfen BEDIENUNG

! die Batterie aus dem Werkzeug herausnehmen ! bei Handhabung der Sägekette stets Schutzhandschuhe tragen - die Kettensäge auf einer geraden Fläche ablegen - nehmen Sie die Abdeckung A ab, indem Sie den Feststellknopf B gegen den Uhrzeigersinn drehen - die Sägekette C in die umlaufende Nut des Schwertes D einlegen - Ketten an einem Kettenrad F auf einer Kettenführungsschiene D anbringen, so dass die Befestigungsschraube G und die Führungsschwerter H in die Keilnut der Kettenschiene D passen ! auf die richtige Laufrichtung achten; die Kette mit dem Laufrichtungssymbol E vergleichen - prüfen, ob alle Teile gut platziert sind und das Schwert mit der Kette in dieser Position halten - montieren Sie die Abdeckung A gemäß Darstellung - falls erforderlich, den Kettenspannknopf K etwas drehen, um den Kettenspannbolzen J am Loch des Schwertes D auszurichten - den Kettenspannknopf K soweit drehen, bis die Sägekette nur leicht gespannt ist - lösen Sie den Feststellknopf B am Befestigungsbolzen G, indem Sie ihn im Uhrzeigersinn drehen

• Auaden des Akkus ! Lesen Sie die mit dem Ladegerät gelieferten Sicherheitshinweise

• Entfernen/Einlegen von Batterien

- 2 Akkupacks müssen installiert werden

- Drücken Sie die auf die Akkustandsanzeige P, um den aktuellen Akkustand anzuzeigen

! Wenn der niedrigste Wert der Akkustandsanzeige nach dem Drücken der Taste P

b blinkt, ist der Akku leer ! Wenn die Werte 2 der Akkustandsanzeige nach dem Drücken der Taste P

c blinken, bendet sich der Akku nicht im zulässigen Betriebstemperaturbereich

• Batterieschutz Das Gerät wird plötzlich ausgeschaltet oder kann nicht mehr eingeschaltet werden, wenn - die Last zu hoch ist --> Last entfernen und neu starten - die Akkutemperatur nicht im zulässigen Betriebstemperaturbereich von -20 bis +50° C liegt --> 2 Werte der Akkustandsanzeige blinken nach dem Drücken der Taste P

b; warten, bis sich der Akku wieder innerhalb des zulässigen Betriebstemperaturbereichs bendet - der Akku fast leer ist (zum Schutz vor Tiefentladung) --> ein niedriger Akkustand oder ein blinkender Akkustand

c wird von der Bedienperson die Rückschlagkräfte beherrschen; niemals die Kettensäge loslassen) - vermeiden Sie eine abnormale Körperhaltung und sägen Sie nicht über Schulterhöhe (dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht) - Nur vom Hersteller angegebene Ersatzschienen verwenden (falsche Ersatzschienen und -ketten können zu Kettenbruch und/oder Rückschlägen führen) - halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette (zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag)

SICHERHEIT VON PERSONEN

• Es wird empfohlen, dass der Benutzer vor der ersten Inbetriebnahme von einem erfahrenen Fachmann über die Bedienung der Kettensäge und über die Benutzung von Schutzausrüstung anhand praktischer Beispiele eingewiesen wird; als erste Übung sollte das Sägen von Baumstämmen auf einem Sägebock oder Untergestell erfolgen

• Rotierende Kette nicht berühren

• Die Kettensäge auf keinen Fall in der Nähe von Personen, Kindern oder Tieren betreiben

• Die Kettensäge auf keinen Fall nach dem Konsum von Alkohol, Drogen oder der Einnahme von betäubenden Medikamenten betreiben

• Stellen Sie sicher, dass Kinder nicht mit dem Werkzeug spielen

• Das Werkzeug immer abschalten und den Akku entnehmen - wenn das Werkzeug unbeaufsichtigt ist - vor dem Entfernen von festsitzendem Material - vor dem Inspizieren und Reinigen des Werkzeugs oder vor Arbeiten an dem Werkzeug - nach dem Anschlagen an einen Gegenstand - wenn das Werkzeug beginnt ungewöhnlich zu vibrieren

• Das Werkzeug drinnen an trockener und abgesperrter Stelle, für Kinder unzugänglich, lagern - Bewahren Sie den Akkupack getrennt vom Gerät auf BATTERIEN

• Der mitgelieferte Akku ist teilweise geladen (um die volle Kapazität des Akkus nutzen zu können, laden Sie den Akku im Ladegerät vollständig auf, bevor Sie das Elektrowerkzeug zum ersten Mal verwenden)

• Nur die mit diesem Werkzeug mitgelieferten Batterien und Ladegeräte verwenden - SKIL-Batterie: BR1*31**** - SKIL-Ladegerät: CR1*31****

• Beschädigte Batterien nicht weiter verwenden, sondern ersetzen

• Die Batterie nicht auseinandernehmen

• Das Werkzeug/die Batterie niemals Regen aussetzen

• Erlaubte Umgebungstemperatur (Werkzeug/Ladegerät/ Batterie): - beim Laden 4...40°C - beim Betrieb –20...+50°C - bei Lagerung –20...+50° ERKLÄRUNG DER SYMBOLE AUF DEM WERKZEUG/ AKKU

Die Bedienungsanleitung vor dem Gebrauch lesen

Batterien werden bei Kontakt mit Feuer explodieren, die Batterien daher niemals verbrennen30 - das Werkzeug durch Lösen von Schalter R abschalten ! nach dem Sägevorgang die Kettensäge nicht durch Betätigen des vorderen Handschutzes S

(= Rückschlagbremse) anhalten

Die Rückschlagbremse ist ein Schutzmechanismus, der bei urückschlagendem Werkzeug über den vorderen Handschutz S ausgelöst wird -> die Kette stoppt innerhalb kurzer Zeit Von Zeit zu Zeit einen Funktionstest durchführen: - den vorderen Handschutz S nach vorne schieben und die Kettensäge kurz einschalten -> die Kette darf nicht anlaufen - um die Rückschlagbremse wieder zu entriegeln den Auslöseschalter R loslassen und den vorderen Handschutz S zurückziehen

• Bedienung des Werkzeuges - die Kettensäge stets mit beiden Händen fest halten (die linke Hand am vorderen Handgri T und die rechte Hand am hinteren Handgri U); niemals einhändig sägen

- das Stromkabel stets nach hinten führen und außerhalb des Bereiches von Sägekette und Sägegut halten; so positionieren, dass es sich nicht in Ästen und Zweigen verfangen kann ! die Kette muss vor dem Kontakt mit dem Holz in voller Geschwindigkeit laufen - dabei den Metallkrallenanschlag V zur Abstützung der Kettensäge auf dem Holz benutzen

- während des Sägens den Krallenanschlag als Hebel (✱) verwenden

- beim Sägen stärkerer Äste oder Stämme den Krallenanschlag an einem tieferen Punkt nachsetzen; dazu die Kettensäge zurückziehen, um den Krallenanschlag zu lösen und ihn erneut tiefer ansetzen; die Säge dabei nicht aus dem Schnitt entfernen - drücken Sie beim Sägen nicht mit Kraft auf die Sägekette, sondern lassen Sie diese arbeiten, indem Sie über den Krallenanschlag V leichten Hebeldruck erzeugen - die Kettensäge nur mit sicherem Stand betreiben - die Kettensäge leicht rechts vom eigenen Körper halten

- die Kettensäge niemals mit gestreckten Armen betreiben; nicht versuchen, an schwer zu erreichende Stellen zu sägen, oder auch auf einer Leiter stehend

- niemals über Schulterhöhe sägen

- beste Sägeergebnisse werden erreicht, wenn die Kettengeschwindigkeit nicht durch Überlastung absinkt ! Vorsicht am Ende des Sägeschnitts; sobald die Säge sich frei geschnitten hat, ändert sich unerwartet die Gewichtskraft (es besteht Unfallgefahr für Beine und Füße) ! die Säge nur mit laufender Sägekette aus dem Schnitt entfernen

• Sägen von Stämmen - den Stamm so abstützen, dass sich der Schnitt nicht schließt und die Sägekette klemmt - kürzere Holzstücke vor dem Sägen einrichten und festklemmen - das Berühren von Steinen und Nägeln vermeiden, da diese hochgeschleudert werden können, die Sägekette Akkustandsanzeige angezeigt, wenn die Taste P gedrückt wird; Akku laden ! nach einer automatischen Ausschaltung des Werkzeugs nicht weiterhin auf den Ein-/ Ausschalter drücken; der Akku kann beschädigt werden

• Spannen der Sägekette

! die Batterie aus dem Werkzeug herausnehmen - die Kettensäge auf einer geraden Fläche ablegen - prüfen, ob die Kettenglieder richtig im Führungsschlitz des Schwertes D liegen

1. lösen Sie den Feststellknopf B, bis er das Schwert

nur noch in Position hält (nicht entfernen)

2. heben Sie das Schwert etwas

an und halten Sie es so

3. drehen Sie den Kettenspannknopf K aufwärts, bis

die untersten Kettenglieder nach oben kommen und gerade so die Unterseite des Schwerts D berühren

4. ziehen Sie den Feststellknopf B an, indem

Sie ihn gegen den Uhrzeigersinn drehen

5. lassen Sie das Schwert los

6. die Sägekette ist richtig gespannt, wenn sie in der

Mitte um ca. 4 mm angehoben werden kann ! die Kettenspannung ist vor Arbeitsbeginn, nach den ersten Schnitten und während dem Sägen regelmäßig zu überprüfen (alle 10 Minuten) - insbesondere bei neuen Sägeketten ist anfangs mit erhöhter Ausweitung zu rechnen - die Lebensdauer der Sägekette hängt maßgeblich von ausreichender Schmierung und richtiger Spannung ab - die Sägekette nicht spannen wenn sie stark erhitzt ist, da sie sich nach Abkühlung zusammenzieht und zu stra auf dem Schwert anliegt

Die Lebensdauer und Schnittleistung der Kette hängt von der optimalen Schmierung ab; deswegen wird während des Betriebes die Sägekette über die Öldüse L

automatisch mit Sägekettenhaftöl geschmiert ! die Kettensäge wird nicht mit Sägekettenhaftöl befüllt geliefert; es ist wichtig sie vor dem Gebrauch mit Öl zu füllen ! die Benutzung der Kettensäge ohne Sägekettenhaftöl oder bei einem Ölstand unterhalb der Minimum-Markierung führt zur Beschädigung der Kettensäge - die Kettensäge mit dem Öltankverschluss M nach oben auf einer geeigneten Unterlage abstellen - den Verschluss aufschrauben und den Öltank mit Sägekettenhaftöl (nicht mitgeliefert) befüllen - darauf achten, dass kein Schmutz in den Öltank gelangt - den Öltankverschluss wieder aufschrauben und verschließen ! prüfen Sie, bevor Sie das Werkzeug einschalten, und regelmäßig während der Benutzung den Ölstand; füllen Sie Öl nach, wenn der Ölstand unter die Markierung fällt N - die Füllung reicht für ca. 15 Minuten, abhängig von den Pausen und der Intensität der Arbeit - niemals recyceltes Öl oder Altöl verwenden

- zum Einschalten des Werkzeugs erst den Sicherheitsschalter Q drücken und anschließend den Auslöseschalter R betätigen31 andere Personen keiner Gefahr ausgesetzt werden, keine Versorgungsleitungen getroen und keine Sachschäden verursacht werden (sollte ein Baum mit einer Versorgungsleitung in Berührung kommen, so ist das Energieversorgungsunternehmen sofort in Kenntnis zu setzen) - bei Sägearbeiten am Hang sollte sich der Bediener der Kettensäge im Gelände oberhalb des zu fällenden Baum aufhalten, da der Baum nach dem Fällen wahrscheinlich bergab rollen oder rutschen wird - vor dem Fällen sollte ein Fluchtweg geplant und wenn nötig freigemacht werden (der Fluchtweg sollte von der erwarteten Falllinie aus schräg nach hinten wegführen)

- vor dem Fällen ist die natürliche Neigung des Baumes, die Lage größerer Äste und die Windrichtung in Betracht zu ziehen, um die Fallrichtung des Baumes beurteilen zu können - Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht sind vom Baum zu entfernen VORGEHENSWEISE BEIM FÄLLEN: - sägen Sie im rechten Winkel zur Fallrichtung eine Kerbe (1 – 2) mit einer Tiefe von 1/3 des Baumdurchmessers

- zuerst den unteren waagrechten Kerbschnitt durchführen (dadurch wird das Einklemmen der Sägekette oder der Führungsschiene beim Setzen des zweiten Kerbschnitts vermieden) - den Fällschnitt (3) mindestens 50 mm über den waagrechten Kerbschnitt ansetzen (den Fällschnitt parallel zum waagrechten Kerbschnitt ausführen)

- den Fällschnitt nur so tief einsägen, dass noch ein Steg (Fällleiste) stehen bleibt, der als Scharnier wirken kann (der Steg verhindert, dass sich der Baum dreht und in die falsche Richtung Fällt; sägen Sie den Steg nicht durch) - bei Annäherung des Fällschnitts an den Steg sollte der Baum zu fallen beginnen - wenn sich zeigt, dass der Baum möglicherweise nicht in die gewünschte Richtung fällt oder sich zurück neigt und die Sägekette festklemmt, den Fällschnitt unterbrechen und zur Önung des Schnitts und zum Umlegen des Baumes in die gewünschte Falllinie Keile aus Holz, Kunststo oder Aluminium verwenden

- wenn der Baum zu fallen beginnt, die Kettensäge aus dem Schnitt entfernen, ausschalten, ablegen und den Gefahrenbereich über den geplanten Fluchtweg verlassen (auf herunterfallende Äste achten und nicht stolpern)

Hierunter versteht man das Abtrennen der Äste vom gefällten Baum - beim Entasten größere nach unten gerichtete Äste, die den Baum stützen, vorerst stehen lassen - kleinere Äste gemäß Abbildung mit einem Schnitt trennen - Äste, die unter Spannung stehen, sollten von unten nach oben gesägt werden, um ein Einklemmen der Säge zu vermeiden WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz beschädigen können oder ernsthafte Verletzungen beim Benutzer oder umstehenden Personen verursachen können ! mit der laufenden Säge nicht Drahtzäune oder den Boden berühren - Längsschnitte sind mit besonderer Sorgfalt auszuführen, da der Krallenanschlag V

nicht verwendet werden kann; die Säge in einem achen Winkel führen, um Sägenrückschlag zu vermeiden - beim Sägen von unter Spannung stehendem Holz, Ästen oder Bäumen besteht erhöhte Unfallgefahr; hier ist äußerste Vorsicht geboten (solche Arbeiten sollten nur von ausgebildeten Fachleuten ausgeführt werden)

• Baumstamm ablängen (einen Stamm in Abschnitte teilen) - falls möglich, sollte der Stamm durch Äste, Balken oder Keile unterlegt und gestützt sein - achten Sie auf Ihren sicheren Stand und die gleichmäßige Verteilung Ihres Körpergewichts auf beide Füße - wenn die gesamte Länge des Baumstammes wie dargestellt gleichmäßig auiegt, wird von oben her gesägt

- wenn der Baumstamm wie dargestellt an einem Ende auiegt, zuerst 1/3 des Stammdurchmessers von der Unterseite her sägen, dann den Rest von oben auf Höhe des Unterschnitts

- wenn der Baumstamm wie dargestellt an beiden Enden auiegt, zuerst 1/3 des Stammdurchmessers von der Oberseite her sägen, dann 2/3 von der Unterseite auf Höhe des Oberschnitts

- bei Sägearbeiten am Hang stets oberhalb des Baumstammes stehen - um im Moment des “Durchsägens” die volle Kontrolle zu behalten, gegen Ende des Schnitts den Anpressdruck reduzieren, ohne den festen Gri an den Handgrien der Kettensäge zu lösen ! darauf achten, dass die Sägekette nicht den Boden berührt - nach Fertigstellung des Schnitts den Stillstand der Sägekette abwarten, bevor man die Kettensäge dort entfernt - den Motor der Kettensäge immer ausschalten, bevor man von Baum zu Baum wechselt

! mit der Kettensäge dürfen nur Bäume gefällt werden, deren Stammdurchmesser kleiner ist als die Länge des Schwertes ! den Arbeitsbereich sichern; darauf achten, dass sich keine Personen oder Tiere im Fallbereich des Baumes aufhalten ! niemals versuchen eine eingeklemmte Säge mit laufendem Motor frei zu bekommen; Holzkeile verwenden um die Sägekette zu befreien ! immer einen Helm tragen, um vor fallenden Ästen geschützt zu sein VOR DEM FÄLLEN: - wird von zwei oder mehreren Personen gleichzeitig zugeschnitten und gefällt, so sollte der Abstand zwischen den fällenden und zuschneidenden Personen mindestens die doppelte Höhe des zu fällenden Baumes betragen - beim Fällen von Bäumen ist darauf zu achten, dass32 STÖRUNGSBESEITIGUNG

• Die folgende Liste enthält Symptome für Probleme, mögliche Ursachen und Lösungsmaßnahmen (wenn das Problem darin nicht beschrieben wird oder so nicht behoben werden kann, wenden Sie sich bitte an Ihren Händler oder Ihren Kundendienst) ! Bei elektrischer oder mechanischer Fehlfunktion das Werkzeug sofort ausschalten und den Akku entfernen

Werkzeug funktioniert nicht - Rückschlagbremse ausgelöst -> Handschutz S

Position zurückziehen - Leerer Akku -> Akku laden - Heißer Akku -> Akku abkühlen lassen - Defekt im Inneren -> Händler/Kundendienst kontaktieren

Werkzeug hat Aussetzer - Innenverdrahtung defekt -> Händler/Kundendienst kontaktieren - Ein-/Aus-Schalter defekt -> Händler/Kundendienst kontaktieren

Sägekette trocken - kein Öl im Öltank -> Öl nachfüllen - Entlüftung im Öltankverschluss verstopft -> Öltankverschluss reinigen - Ölaususskanal verstopft -> Ölaususskanal frei machen

Sägekette wird nicht abgebremst - Rückschlagbremse defekt -> Händler/Kundendienst kontaktieren

Kette/Führungsschiene heiß - kein Öl im Öltank -> Öl nachfüllen - Entlüftung im Öltankverschluss verstopft -> Öltankverschluss reinigen - Ölaususskanal verstopft -> Ölaususskanal frei machen - Kettenspannung zu hoch -> Kettenspannung einstellen - Kette stumpf -> Kette nachschleifen oder ersetzen

Werkzeug vibriert ungewöhnlich - Kettenspannung zu locker -> Kettenspannung einstellen - Kette stumpf -> Kette nachschleifen oder ersetzen - Kette verschlissen -> Kette ersetzen - Sägezähne zeigen in die falsche Richtung -> Sägekette neu montieren mit Zähnen in korrekter Richtung UMWELT

• Elektrowerkzeuge, Batterien, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder) - gemäss Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden - hieran soll Sie Symbol

• Gemessen gemäß EN 60745 beträgt der Schalldruckpegel dieses Gerätes 80,6 dB(A) und der Schalleistungspegel 100,6 dB(A) (Unsicherheit K = 1,87

• Halten Sie das Werkzeug immer sauber (insbesondere die Lüftungsschlitze W

! Vor der Montage die Batterie aus dem Werkzeug entfernen - das geformte Kunststogehäuse der Kettensäge mit Hilfe einer weichen Bürste und einem sauberen Lappen reinigen (Wasser, Lösemittel und Poliermittel dürfen nicht verwendet werden) - nach einer Einsatzdauer von 1 bis 3 Stunden die Abdeckung, das Schwert und die Kette demontieren und mit Hilfe einer Bürste reinigen - den Bereich unter der Abdeckung, das Kettenrad und die Schwertbefestigung mit weichen Bürste und einem sauberen Lappen von allen Anhaftungen befreien - die Öldüse mit einem sauberen Lappen säubern

• Die Kettensäge regelmäßig auf oensichtliche Mängel untersuchen, wie eine lose, ausgehängte oder beschädigte Sägekette, lose Befestigung und verschlissene oder beschädigte Bauteile

• Notwendige Reparaturen oder Wartungsarbeiten sind vor dem Einsatz der Kettensäge durchzuführen

• Die Funktion der automatischen Kettenschmierung kann geprüft werden, indem man die Säge einschaltet und sie mit der Spitze in Richtung eines Kartons oder Papieres auf den Boden hält ! Boden mit Kette nicht berühren (Sicherheitsabstand von 20 cm einhalten) - zeigt sich hierbei eine zunehmende Ölspur, arbeitet die Öl-Automatik einwandfrei - zeigt sich trotz vollem Öltank keine Ölspur, lesen Sie “STÖRUNGSBESEITIGUNG” oder wenden Sie sich an Ihren Händler

• Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für SKIL-Elektrowerkzeuge ausführen zu lassen - das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die nächste SKIL- Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeuges nden Sie unter www.skil.com) ! vor dem Versand von Kettensägen unbedingt den Öltank leeren

• Beachten Sie, dass ein falscher oder unsachgemäßer Gebrauch des Werkzeugs zum Erlöschen der Garantie führt (die SKIL-Garantiebedingungen nden Sie unter www.skil.com oder fragen Sie Ihren Händler)

- falls die Kettensäge über längere Zeit gelagert werden soll, Sägekette und Schwert reinigen - bei Aufbewahrung muss der Öltank restlos entleert werden - benutzen Sie den Kettenschutz X für die Aufbewahrung des Werkzeugs - Aufbewahrungsschiene Y sicher mit 2 Schrauben (nicht mitgeliefert) horizontal an der Wand befestigen - Darauf achten, dass der Haken Z mit einer Schiene Y montiert ist - Das Werkzeug am Aufbewahrungshaken Z lagern - bitte beachten Sie: Die Benutzung des Aufhängungshakens Z führt zu Ölaustritt - das Werkzeug drinnen an trockener und abgesperrter Stelle, für Kinder unzugänglich, lagern33 S Activeringshendel van kettingrem (handbescherming) T Handgreep voor U Handgreep achter V Metalen klauwaanslag W Ventilatie-openingen X Kettingbescherming Y Opslagrail (schroeven niet meegeleverd) Z Ophanghaak VEILIGHEID

2) ELEKTRISCHE VEILIGHEID

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen dB), und die Vibration 5,5 m/s² (Vektorsumme dreier Richtungen; Unsicherheit K = 1,5 m/s²)

• Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläuge Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke - die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen - Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern ! schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm und organisieren Sie Ihren Arbeitsablauf
