BRUKSANVISNING 0540 CA SKIL

EU-konformitetsförklaring Sladdlös motorsåg Produktnummer Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer.

2000/14/EG: Uppmätt bullernivå 100,6 dB(A), osäkerhet K = 2,8 dB, garanterad bullernivå 104 dB(A); konformitetens bedömningsmetod enligt bilaga VI Produktkategori: 6 Teknisk dokumentation:*

ELVERKTYG - VARNING Studera alla varningar, anvisningar, bilder och specikationer gällande säkerhet som medföljer verktyget. Om anvisningarna inte följs kan det resultera i elektriska stötar, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp “elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det nns en större risk för elektriskt slag om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elektriskt slag. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag. GELUID / VIBRATIE

• Elverktzget är avsett för sågning i trä som t.ex. träbjälkar, brädor, grenar, stammar osv samt för fällning av träd; det kan användas för sågning längs och tvärs mot berriktningen

• Det här verktyget är inte avsedd för yrkesmässig användning

• Kontrollera om förpackningen innehåller alla delar som nns på bilden

• Om delar saknas eller är skadade kontaktar du återförsäljaren

• Läs och spara denna instruktionsbok

• Var särskilt uppmärksam på säkerhetsinstruktionerna och varningarna; om de inte följs kan det ge allvarliga skador TEKNISKA DATA

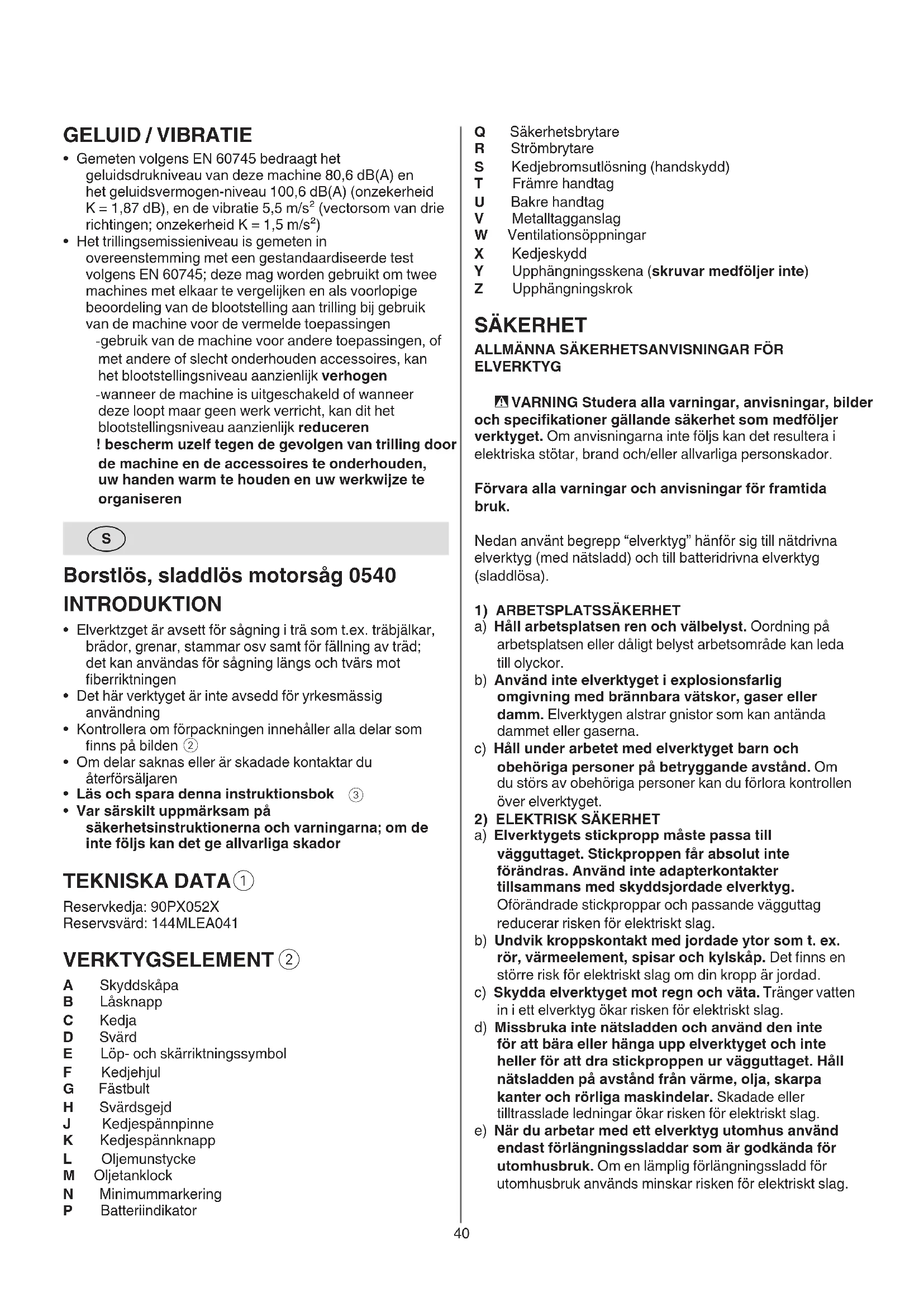

Reservkedja: 90PX052X Reservsvärd: 144MLEA041 VERKTYGSELEMENT

A Skyddskåpa B Låsknapp C Kedja D Svärd E Löp- och skärriktningssymbol F Kedjehjul G Fästbult H Svärdsgejd J Kedjespännpinne K Kedjespännknapp L Oljemunstycke M Oljetanklock N Minimummarkering P Batteriindikator41 e) Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget återanvänds. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper nns risk för brand. b) Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier nns risk för kroppsskada och brand. c) Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. d) Om batteriet används på fel sätt nns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation eller brännskada. e) Använd inte batteriet eller verktyg som är skadade eller modierade. Skadade eller modierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador. f) Du ska inte exponera ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130°C kan leda till explosion. g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som speciceras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specicerade området kan skada batteriet och öka brandrisken.

a) Låt elverktyget repareras endast av kvalicerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. b) Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer. f) Använd en jordfelsbrytare om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/ tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med ngret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innen du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna på avstånd från de rörliga delarna. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. h) Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV

ELVERKTYG a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet eektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.42

• En beröring med svärdnosen kan ofta leda till en oväntad bakåtriktad reaktion varvid svärdet slår uppåt och mot användaren

• Om sågkedjan kommer i kläm på styrskenans övre kant kan svärdet slå bakåt mot användaren

• Alla dessa reaktioner kan leda till att du förlorar kontrollen över sågen och i värsta fall skadas (lita inte uteslutande på den säkerhetsutrustning som nns monterad på kedjesågen; när du använder kedjesågen bör du själv vidta vissa åtgärder för att kunna arbeta utan olyckor och skador)

• Bakslag uppstår till följd av missbruk eller felaktig hantering av elverktyget; detta kan undvikas genom skyddsåtgärder som beskrivs nedan: - håll i sågen med båda händerna varvid tummen och ngrarna skall omsluta kedjesågens handtag; håll kroppen och armarna i ett läge som är lämpligt för att motstå bakslagskrafter (om lämpliga åtgärder vidtagits kan användaren behärska bakslagskrafterna; släpp aldrig greppet om kedjesågen) - undvik en onormal kroppsställning och såga inte över skulderhöjd (härvid undviks en oavsiktlig beröring med svärdsnosen och möjliggör en bättre kontroll över kedjesågen i oväntade situationer) - använd bara de reservsvärd och -kedjor som anges av tillverkaren (fel reservsvärd och -kedjor kan orsaka kedjebrott och/eller kast) - följ tillverkarens anvisningar för skärpning och underhåll av sågkedjan (för låg djupgångsbegränsning ökar risken för bakslag) PERSONSÄKERHET

• Vi rekommenderar att låta en erfaren fackman med praktiska exempel undervisa personer som första gången använder kedjesågen hur den manövreras och hur skyddsutrustningen bör användas; öva först sågning av trädstammar på en sågbock eller ett stall

• Berör inte roterande kedja

• Använd aldrig kedjesågen i närheten av personer, barn eller djur

• Använd kedjesågen inte heller under påverkan av alkohol, narkotika eller medikament

• Barn får inte använda maskinen som leksak

• Stäng alltid av maskinen och ta ut batteriet - när verktyget är obevakat - innan material som fastnat tas bort - innan verktyget kontrolleras, rengörs eller servas - efter att ha träat ett främmande föremål - om verktyget börjar vibrera onormalt mycket

• Förvara maskinen inomhus på torrt ställe utom räckhåll för barn - förvara batteriet separat från verktyget BATTERIERNA

• Det medföljande batteriet är delvis laddat (i syfte att garantera batteriets fulla kapacitet ska det laddas helt och hållet i batteriladdaren innan verktyget används för första gången)

• Använd endast följande batterier och laddare med det här verktyget - SKIL-batteri: BR1*31**** - SKIL-laddare: CR1*31****

• Använd inte batteriet om det är skadat; det ska bytas ut

• Demontera inte batteriet

• Utsätt inte verktyget/batteriet för regn

VARNINGSANVISNINGAR FÖR KEDJESÅGAR

• Barn och ungdomar får inte använda kedjesågen; dock får den som fyllt 16 år använda sågen i utbildningssyfte och under uppsikt. Detta gäller även för personer som inte i tillräcklig grad är förtrogna med kedjesågens hantering. Bruksanvisningen bör alltid nnas till hands. Personer som är trötta eller inte klarar fysisk belastning får inte använda kedjesågen.

• När sågen är igång håll kroppen på betryggande avstånd från sågkedjan. Kontrollera innan sågen startas att sågkedjan går fritt. Under arbete med en kedjesåg kan en kort oaktsamhet leda till att kläder eller kroppsdelar råkar in I sågkedjan.

• Håll i kedjesågen med högra handen på bakre handtaget och med vänstra handen på främre handtaget. Om kedjesågen hålls i ett annat arbetsläge ökar risken för kroppsskada och får därför inte användas.

• Håll verktyget endast i de isolerade greppytorna, eftersom sågkedjan kan komma i kontakt med dolda ledningar. Sågkedjor som kommer i kontakt med en strömförande ledning kan medföra att verktygets exponerade metalldelar blir strömförande och leda till att användaren får en elektrisk stöt.

• Bär skyddsglasögon och hörselskydd. Vid rekommenderar ytterligare skyddsutrustnin för huvud, händer, ben och fötter. Lämplig skyddutrustning minskar risken för kroppsskada som kan orsakas av utkastat spånmaterial och oavsiktlig beröring av sågkedjan.

• Arbeta inte med kedjesågen uppklättrad i ett träd. Risk för kroppsskada om kedjesågen används i ett träd.

• Se till att du står stadigt och använd kedjesågen endast när du står på ett fast, säkert och plant underlag. Halt och instabilt underlag kan t.ex. vid användning av stege leda till att man förlorar balansen och kontrollen över kedjesågen.

• Räkna med att en gren som är under spänning vid sågning kan fjädra tillbaka. När spänningen i träbrerna avlastas kan grenen träa användaren och/ eller göra kedjesågen okontrollerbar.

• Var särskilt försiktig vid sågning av snårskog och unga träd. Tunt material kan hänga upp sig i sågkedjan och slå dig eller få dig ur jämvikt.

• Bär kedjesågen i främre greppet med frånkopplad sågkedja och med bakåt riktat svärd. För transport och lagring av kedjesågen skall svärdskyddet sättas på. En omsorgsfull hantering av kedjesågen reducerar risken för en oavsiktlig beröring med den roterande sågkedjan.

• Följ anvisningarna för smörjning, kedjespänning och tillbehörsbyte. En icke fackmässigt spänd eller smord sågkedja kan brista eller öka risken för bakslag.

• Håll handtagen torra, rena och fria från olja och fett. Med fett eller olja nedsmorda handtag är hala och kan leda till att kontrollen förloras.

• Endast trävirke får sågas. Använd kedjesågen endast för de arbeten den är avsedd för (exempel: kedjesågen får inte användas för sågning av plast, murverk eller byggmaterial som inte är i trä). Om kedjesågen används för icke ändamålsenliga arbeten kan farliga situationer uppstå. ORSAKER FÖR OCH ELIMINERING AV BAKSLAG

• Bakslag kan uppstå när svärdets nos berör ett föremål eller om virket böjer sig och sågkedjan kläms fast43 batterinivå

c visas av batteriindikatorn när knappen P trycks på; ladda batteriet ! fortsätt inte trycka på till-/frånknappen efter att verktyget stängts av automatiskt; batteriet kan skadas

• Spänning av sågkedja

! ta ut batteriet ur maskinen - ställ upp kedjesågen på en plan yta - kontrollera att kedjelänkarna ligger korrekt i styrspåren på svärdet D

1. lossa låsknappen B tills den bara håller

svärdet på plats (ta inte bort)

2. lyft svärdet något och håll det på plats

3. vrid kedjespännknappen K uppåt tills de

nedersta kedjelänkarna kommer upp och BARA nuddar svärdets underdelD

4. dra åt låsknappenB genom att vrida den medurs

6. sågkedjan har inte korrekt spänning om

den i mitten kan lyftas upp ca. 4 mm ! kedjespänningen ska kontrolleras innan arbetet påbörjas, efter ett par snitt och under sågning (i intervaller om 10 minuter) - speciellt vid nya sågkedjor måste man i början räkna med en viss töjning - sågkedjans livslängd är huvudsakligen beroende på tillräcklig smörjning och korrekt spänning - spänn inte en het sågkedja; efter avkylning krymper den och sitter sedan för kraftigt spänd på svärdet

Kedjans livslängd och snitteekt är beroende av att den smörjs optimalt; därför smörjs sågkedjan under drift automatiskt med sågkedjeolja via oljemunstycket L

! kedjesågen levereras utan sågkedjeolja; kom ihåg att fylla på olja innan sågen tas i bruk ! används kedjesågen utan sågkedjeolja eller med en oljenivå som ligger under min-markeringen nns risk för att kedjesågen skadas - lägg upp kedjesågen med oljetanklocket M uppåt på ett lämpligt underlag - skruva bort locket och fyll oljetanken med kedjesågsolja (medföljer inte) - se till att smuts inte tränger in i oljetanken - skruva åter fast tanklocket ! kontrollera oljenivån innan du börjar och regelbundet under användning; fyll på olja när oljenivån är nedanför indikatorn N - full tank räcker för ca. 15 minuter sågning, men är givetvis beroende av pauser och arbetets intensitet - använd aldrig återvunnen olja eller spillolja

- slå på maskinen genom att först trycka på säkerhetsomkopplaren Q och sedan trycka på strömbrytaren R - stäng av verktyget genom att släppa avtryckaren R ! sågen får inte bromsas upp med främre handskyddet S

Bakslagbromsen är en skyddsmekanism som löser ut via främre handskyddet S när sågen kastar bakåt -> kedjan bromsas upp på kort tid Funktionstesta då och då: - skjut främre handskyddet S framåt och koppla helt kort på kedjesågen -> kedjan får nu inte starta

• Tillåten omgivningstemperatur (verktyg/laddare/batteri): - vid laddning 4...40°C - vid drift –20...+50°C - vid förvaring –20...+50°C

Läs bruksanvisningen före användning

Batterierna kan explodera om de utsätts för eld, undanhåll batterierna från heta källor

Utsätt inte maskinen för regn

Använd skyddsglasögon och hörselskydd

Förvara maskinen/laddaren/batteriet i lokaler, där temperaturen inte överstiger 50°C

Elektriska verktyg och batterier får inte kastas i hushållssoporna ANVÄNDNING

! ta ut batteriet ur maskinen ! när sågkedjan hanteras ska alltid skyddshandskar användas - ställ upp kedjesågen på en plan yta - ta bort kåpan A genom att vrida låsknappen B moturs - lägg in sågkedjan C i spåret som löper runtom svärdet

- montera kedjan på kedjedrivhjulet F och styr svärdet D så att fästbulten G och styrskenorna H passas in mot svärdets styrspår D ! kontrollera rätt löpriktning; jämför kedjan med löpriktningssymbolen E - kontrollera att alla delar är korrekt monterade och håll svärdet med kedjan i detta läge - montera kåpan A enligt bilden - om så behövs, vrid kedjespännknappen K en aning för att rikta in kedjespännbulten J mot hålet på svärdet D - vrid kedjespännknappen K tills sågkedjan är lätt spänd - dra åt låsknappen B på fästbulten G genom att vrida den medurs

• Laddning av batteri ! läs säkerhetsvarningarrna och anvisningarna som levereras med laddaren

• Ta bort/sätta i batteriet

- 2 batterierna måste installeras

- tryck på indikatorknappen P för batterinivå för att visa aktuell batterinivå

! när batteriindikatorns lägsta nivå börjar att blinka efter att knappen P

b tryckts in, är batteriet tomt ! när batteriindikatorns lägsta nivåer 2 börjar blinka efter knappen P

c tryckts in, är batteriet inte inom tillåtet driftstemperaturområde

• Batteriskydd Verktyget stängs plötsligt av eller förhindras att startas när - belastningen är för hög --> ta bort belastning och starta om - batteriets temperatur över- eller underskrider arbetsområdet -20 till +50°C --> batteriindikatorns nivåer 2 börjar blinka när knappen P

b trycks in; vänta tills batteriet återigen är inom tillåtet driftstemperaturområde - batteriet är nästan tomt (för att skydda fullständig urladdning) --> en låg batterinivå eller blinkande låg44 - om trädstammen enligt gur ligger an mot båda ändorna, såga först 1/3 av stammens diameter från övre sidan och sedan 2/3 från undre sidan mot överskäret

- vid sågning på sluttning, stå alltid ovanför trädstammen - för att vid “genomsågningsmomentet” bibehålla full kontroll över sågen, reducera mottrycket vid slutet av kapningen utan att lossa det stadiga greppet om kedjesågens handtag ! se till att sågkedjan inte berör marken - när snittet är färdigt vänta tills sågkedjan stannat innan du tar bort kedjesågen ur skäret - koppla från kedjesågens motor innan du går till nästa träd

! med kedjesågen får endast träd fällas vars stamdiameter är mindre än svärdets längd ! säkra arbetsområdet; kontrollera att varken personer eller djur uppehåller sig inom trädets fallområde ! försök aldrig få loss en inklämd såg med motorn igång; använd träkilar för att få ut sågkedjan ! använd alltid en hjälm som skydd mot nedfallande grenar INNAN FÄLLNING: - om två eller era personer arbetar inom samma område ska avståndet mellan personerna vara minst dubbelt så långt som trädet - vid fällning av träd bör man se till att andra personer inte utsätts för risker, att distributionsledningar inte skadas och att inga sakskador uppstår (om ett träd råkar beröra en distributionsledning ska energiverket underrättas omedelbart) - vid sågning på sluttning ska kedjesågens användare stå ovanför det träd som fälls, eftersom det fällda trädet troligen kommer att rulla eller slira nedför sluttningen - före fällning bör en reträttväg planeras och eventuellt röjas (reträttvägen bör väljas snett bakåt från väntad fallinje)

- före fällning bör hänsyn tas till trädets naturliga lutning, grenarnas lägen och vindriktningen för att kunna bedöma trädets fällriktning - ta bort smuts, stenar, lös bark, spikar och ståltrådar från trädet FÄLLNINGSPROCEDUR: - såga ett skär (1 – 2) till ett djup på en 1/3 av trädets diameter i rät vinkel mot fällriktningen

- såga först det undre vågräta riktskäret (härvid undviks inklämning av sågkedja eller styrskena vid sågning av övre riktskär) - fällskäret (3) måste sågas minst 50 mm ovanför det vågräta riktskäret (fällskäret bör vara parallellt med riktskäret)

- gör fällskäret endast så djupt att en brytmån blir kvar (brytlist) som fungerar som ett gångjärn (brytmånen hindrar trädet från att vrida sig och falla i fel riktning; såga inte av brytmånen) - när fällskäret närmar sig brytmånen bör trädet börja falla - om det visar sig att trädet inte kommer att falla i önskad riktning eller det lutar bakåt och eventuellt klämmer fast sågkedjan, ska sågningen avbrytas och skäret öppnas med hjälp av kilar i trä, plast eller aluminium, så att trädet faller i önskad riktning

- för upplåsning av bakslagbromsen släpp strömbrytaren R och dra tillbaka främre handskyddet S

• Användning av maskinen - håll alltid tag i kedjesågen med båda händerna (vänstra handen på främre handtaget T och högra handen på bakre handtaget U); sågning får aldrig ske med en hand

- se till att nätsladden är dragen bakåt och på betryggande avstånd från sågkedja och sågat material; håll sladden i ett läge så att den inte kan fastna i kvistar och grenar ! kedjan måste rotera med full hastighet innan den läggs an mot virket - använd metalltagganslaget V för att xera kedjesågen på virket

- använd under sågning tagganslaget som hävarm (✱)

- vid sågning av kraftiga grenar eller stockar lägg an tagganslaget längre ned; dra kedjesågen bakåt för att lossa tagganslaget och lägg sedan an på nytt ännu längre ned; dra inte ut sågen ur sågspåret - vid sågning tryck inte för hårt mot sågkedjan utan låt den själv arbeta genom att med tagganslaget V utöva ett lätt hävarmstryck - se till att du under sågning står stadigt - håll kedjesågen något till höger om kroppen

- använd inte sågen med utsträckta armar; försök inte sträcka dig mot svåråtkomliga ställen och såga aldrig uppklättrad på en stege

- såga aldrig over axelhöjd

- bästa sågresultat uppnås om kedjehastigheten inte tillåts sjunka till följd av överbelastning ! var försiktig vid sågsnittets slut; när sågen går fritt ändras oväntat viktfördelningen (risk nns för att ben och fötter skadas) ! dra ut sågen ur sågspåret med roterande kedja

• Sågning av stockar - stöd stocken på så sätt att sågspåret inte går igen och klämmer fast sågkedjan - kortare trästycken ska för sågning riktas upp och spännas fast - undvik att med sågkedjan beröra stenar och spikar då dessa kan slungas upp, skada sågkedjan och orsaka allvarliga kroppsskador hos användaren eller personer som står I närheten av arbetsområdet ! se till att påkopplad såg inte berör trådstängsel eller marken - längsgående snitt ska utföras med stor uppmärksamhet då tagganslaget V

inte kan användas för detta arbete; styr sågen i liten vinkel för att undvika kast - vid sågning av kvistar eller träd som sitter i spänn är olycksriskerna speciellt stora; Iaktta största försiktighet (dylika arbeten får utföras endast av utbildad personal[/e/]

• Kapning av trädstam (sågas fällt träd i bitar) - om möjligt ska stammen stödas med kvistar, balkar eller kilar - se till att du står stadigt och fördelar kroppsvikten lika på båda fötterna - om trädstammen över hela längden ligger an mot underlaget kapas stammen uppifrån

- om trädstammen enligt gur ligger an endast på en ända, såga först 1/3 av stammens diameter från undre sidan och sedan resten uppifrån mot underskäret

b45 - förvara verktyget genom att hänga det på förvaringskroken Z - se upp för oljeläckage vid användning av upphängningshake Z - förvara maskinen inomhus på torrt ställe utom räckhåll för barn FELSÖKNING

• På följande lista anges problemsymptom, tänkbara orsaker och avhjälpande åtgärder (om de inte identierar och rättar till problemet kontaktar du en återförsäljare eller serviceverkstad) ! i händelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen och ta ut batteriet

Verktyget fungerar inte - kastbromsen har löst ut -> dra handskyddet S

tillbaka till läget - tomt batteri -> ladda batteriet - varmt batteri -> låt batteriet svalna - internt fel -> kontakta återförsäljare/serviceverkstad

Verktyget fungerar då och då - defekta interna kopplingar -> kontakta återförsäljare/ serviceverkstad - defekt strömbrytare -> kontakta återförsäljare/ serviceverkstad

Sågkedjan torr - ingen olja i oljetanken -> fyll på olja - oljetanklockets ventilationshål tilltäppta -> rengör oljetanklocket - oljeutloppskanalen tilltäppt -> åtgärda oljeutloppskanalen

Sågkedjan bromsas inte upp - bakslagsbromsen defekt -> kontakta återförsäljare/ serviceverkstad

Kedjan/styrskenan heta - ingen olja i oljetanken -> fyll på olja - oljetanklockets ventilationshål tilltäppta -> rengör oljetanklocket - oljeutloppskanalen tilltäppt -> åtgärda oljeutloppskanalen - kedjespänningen för hög -> ställ in kedjespänningen - kedjan är oskarp -> efterslipa eller byt ut kedjan

Verktyget vibrerar onormalt mycket - kedjespänningen för lös -> ställ in kedjespänningen - kedjan är oskarp -> efterslipa eller byt ut kedjan - kedjan försliten -> byt ut kedjan - sågtänderna riktade åt fel hall -> montera sågkedjan på nytt med tänderna i rätt riktning MILJÖ

• Elektriska verktyg, batterier, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) - enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning - symbolen

kommer att påminna om detta när det är tid att kassera - när trädet börjar falla, ska kedjesågen tas ur skäret, frånkopplas och läggas bort samt den som sågat ska lämna riskområdet via planerad reträttväg (se till att du inte snavar över grenar och kvistar som fallit ned)

Vid kvistning kapas kvistarna på fällt träd - kapa sist större kvistar som är riktade nedåt och som stöder trädet - kapa mindre kvistar med ett snitt som bilden visar - kvistar som står under spänning ska kapas underifrån uppåt för att undvika att sågen kläms fast

• Det här verktyget är inte avsedd för yrkesmässig användning

• Håll alltid verktyget rent (i synnerhet ventilationsöppningarna W

! ta bort batteriet från verktyget före rengöring - rengör kedjesågens plasthus med en mjuk borste och en ren trasa (använd varken vatten, lösningsmedel eller polermedel) - efter 1 till 3 timmars drift ska skyddskåpan, svärdet och kedjan demonteras och rengöras med en borste - rengör området under skyddskåpan, kedjehjulet och svärdfästet från föroreningar - rengör oljemunstycket med en ren trasa

• Kontrollera regelbundet kedjesågen avseende defekter som t. ex. lös, avhoppad eller skadad sågkejda, lösa skruvförband och slitna eller skadade komponenter

• Nödvändiga reparationer eller underhållsarbeten ska utföras innan kedjesågen tas i bruk

• Den automatiska kedjesmörjningens funktion kan enklast kontrolleras genom att starta sågen och sedan hålla sågnosen mot ett papp eller papper på marken ! berör inte marken med sågkedjan (håll ett säkerhetsavstånd på 20 cm) - om oljespåret tilltar fungerar oljeautomatiken felfritt - om olja inte matas ut även om oljetanken är full, slå upp under “FELSÖKNING” eller kontakta återförsäljare

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner nns på www.skil.com) ! före transport av kedjesåg ska oljetanken ovillkorligen tömmas

• Observera att skada till följd av ovarsamhet eller överbelastning inte täcks av garantin (för SKIL garantivillkor gå till www.skil.com eller fråga återförsäljaren)

- om kedjesågen ska lagras under en längre tid, rengör sågkedjan och svärdet - vid förvaring av verktyget måste oljetanken vara fullständigt tömd - använd kedjeskyddet X vid förvaring av verktyget - montera upphängningsskenan på ett säkert sätt Y på väggen med 2 skruvar (medföljer inte) med horisontell inriktning - se till att kroken Z har monterats tillsammans med skenan Y46 U Baghåndtag V Metalkloanslag W Ventilationshuller X Kædebeskytter Y Opbevaringsskinne (skruerne følger ikke med) Z Opbevaringskrog SIKKERHED

• Ljudtrycksnivån som uppmätts enligt EN 60745 är på denna maskin 80,6 dB(A) och ljudeektnivån 100,6 dB(A) (onoggrannhet K = 1,87 dB), och vibration 5,5 m/s² (vektorsumma i tre riktningar; onoggrannhet K = 1,5 m/s²)

• Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån ! skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt
