INSTRUKCJA OBSŁUGI 0540 CA SKIL

Deklaracja zgodności UE Bezprzewodowa pilarka łańcuchowa Numer katalogowy Oświadczamy z pełną odpowiedzialnością, że niniejsze produkty odpowiadają wszystkim wymaganiom poniżej wyszczególnionych dyrektyw i rozporządzeń, oraz że są zgodne z następującymi normami.

2000/14/WE: Pomierzony poziom mocy akustycznej 100,6 dB(A), niepewność K = 2,8 dB, gwarantowany poziom mocy akustycznej 104 dB(A); procedura oceny zgodności zgodnie z załącznikiem VI Kategoria produktów: 6 Dokumentacja techniczna:*

Bezszczotkowa pilarka bezprzewodowa

• Niniejsze elektronarzędzie jest przeznaczone do cięcia drewna, na przykład do piłowania belek drewnianych, desek, gałęzi, pni itp., a także do ścinania drzew; można je używać do cięcia zarówno wzdłuż jak i w poprzek włókien drewna

• Narzędzie nie jest przeznaczone do zastosowań profesjonalnych

• Należy sprawdzić, czy opakowanie zawiera wszystkie części pokazane na rysunku

• W razie braku lub uszkodzenia części, skontaktuj się dealerem

• Przeczytać i zachować niniejszą instrukcję obsługi

• Proszę zwrócić szczególną uwagę na instrukcje i przestrogi odnoszące się do bezpieczeństwa obsługi; ich nieprzestrzeganie może prowadzić do poważnego uszkodzenia DANE TECHNICZNE

Alet anormal olarak titriyor - zincir çok gevşek -> zincir gerginliğini ayarlayın - zincir körelmiş -> zinciri bileyin veya yenileyin - zincir aşınmış -> zinciri yenileyin106 Nie należy używać wtyczek adapterowych razem z uziemnionymi narzędziami. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. b) Należy unikać kontaktu z uziemnionymi powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemnione. c) Urządzenie należy przechowywać zabezpieczone przed deszczem i wilgocią. Wniknięcie wody do elektronarzędzia podwyższa ryzyko porażenia prądem. d) Nigdy nie należy używać kabla do innych czynności. Nigdy nie używać kabla do noszenia urządzenia za kabel, zawieszenia lub do wyciągania wtyczki z gniazda. Kabel należy trzymać z daleka od wysokich temperatur, oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub poplątane kable zwiększają ryzyko porażenia prądem. e) W przypadku, kiedy elektronarzędziem pracuje się na świeżym powietrzu należy używać kabla przedłużającego, który dopuszczony jest do używania na zewnątrz. Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem. f) Jeżeli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo- prądowego zmniejsza ryzyko porażenia prądem.

3) BEZPIECZEŃSTWO OSÓB

a) Należy być uważnym, uważać na to co się robi i pracę elektronarzędziem rozpoczynać z rozsądkiem. Nie należy używać urządzenia gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych urażeń ciała. b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i zastosowania elektronarzędzia zmniejsza ryzyko obrażeń ciała. c) Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka i/ lub podłączeniem do akumulatora, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenie do prądu włączonego narzędzia, może stać się przyczyną wypadków. d) Zanim urządzenie zostanie włączone należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała. e) Nie należy przeceniać swoich możliwości. Należy dbać o bezpieczną pozycję pracy i zawsze utrzymywać równowagę. Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach. f) Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania lub biżuterii. Włosy i ubranie należy trzymać z daleka od ruchomych elementów. Luźne ubranie, biżuteria lub długie włosy mogą zostać pociągnięte przez poruszające się części.

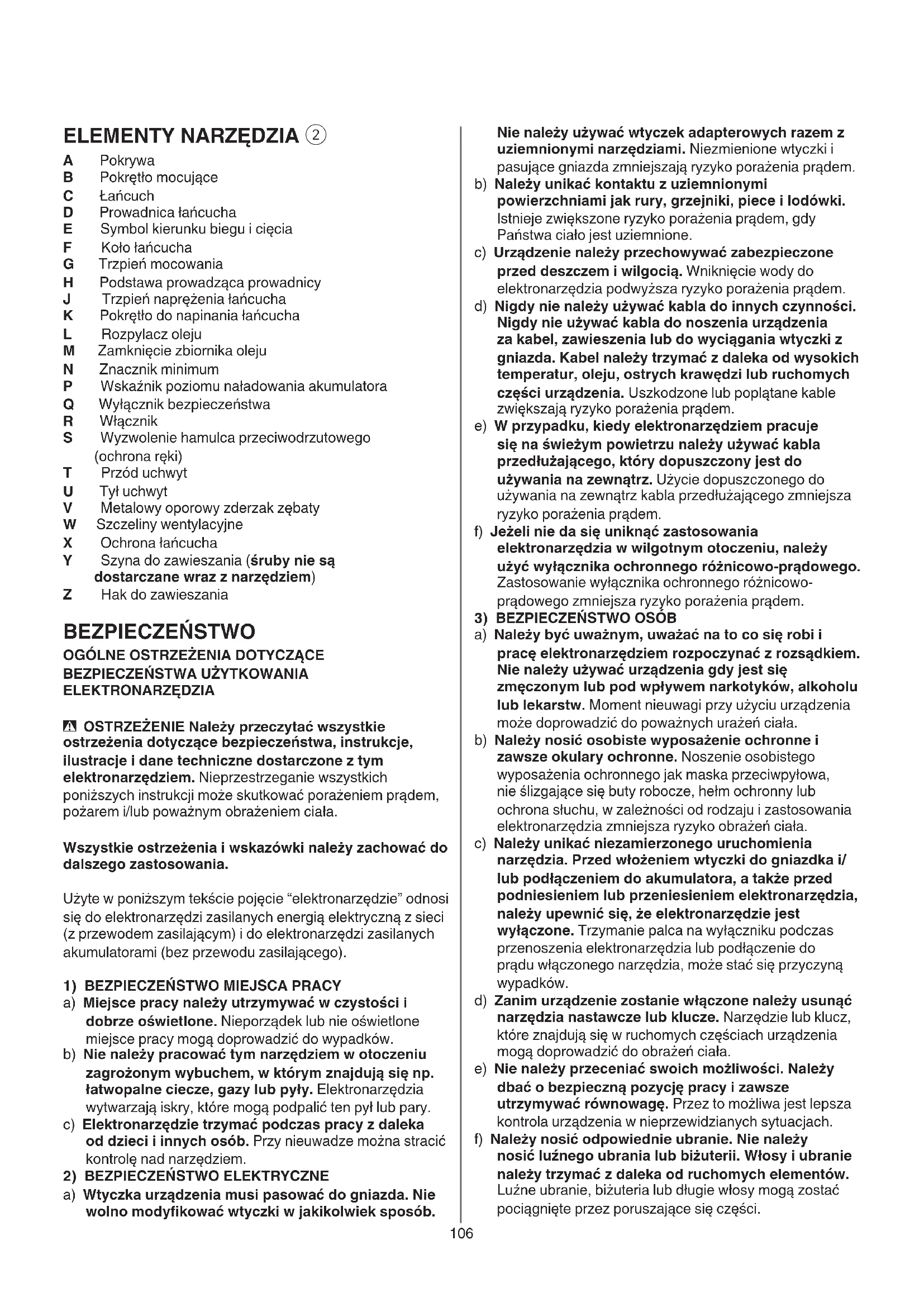

A Pokrywa B Pokrętło mocujące C Łańcuch D Prowadnica łańcucha E Symbol kierunku biegu i cięcia F Koło łańcucha G Trzpień mocowania H Podstawa prowadząca prowadnicy J Trzpień naprężenia łańcucha K Pokrętło do napinania łańcucha L Rozpylacz oleju M Zamknięcie zbiornika oleju N Znacznik minimum P Wskaźnik poziomu naładowania akumulatora Q Wyłącznik bezpieczeństwa R Włącznik S Wyzwolenie hamulca przeciwodrzutowego (ochrona ręki) T Przód uchwyt U Tył uchwyt V Metalowy oporowy zderzak zębaty W Szczeliny wentylacyjne X Ochrona łańcucha Y Szyna do zawieszania (śruby nie są dostarczane wraz z narzędziem) Z Hak do zawieszania BEZPIECZEŃSTWO

OGÓLNE OSTRZEŻENIA DOTYCZĄCE

BEZPIECZEŃSTWA UŻYTKOWANIA

ELEKTRONARZĘDZIA - OSTRZEŻENIE Należy przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa, instrukcje, ilustracje i dane techniczne dostarczone z tym elektronarzędziem. Nieprzestrzeganie wszystkich poniższych instrukcji może skutkować porażeniem prądem, pożarem i/lub poważnym obrażeniem ciała. Wszystkie ostrzeżenia i wskazówki należy zachować do dalszego zastosowania. Użyte w poniższym tekście pojęcie “elektronarzędzie” odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

1) BEZPIECZEŃSTWO MIEJSCA PRACY

a) Miejsce pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek lub nie oświetlone miejsce pracy mogą doprowadzić do wypadków. b) Nie należy pracować tym narzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wytwarzają iskry, które mogą podpalić ten pył lub pary. c) Elektronarzędzie trzymać podczas pracy z daleka od dzieci i innych osób. Przy nieuwadze można stracić kontrolę nad narzędziem.

2) BEZPIECZEŃSTWO ELEKTRYCZNE

a) Wtyczka urządzenia musi pasować do gniazda. Nie wolno modykować wtyczki w jakikolwiek sposób.107 niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory. b) Do elektronarzędzi należy używać jedynie przewidzianych do tego akumulatorów. Użycie innych akumulatorów może doprowadzić do obrażeń ciała i niebezpieczeństwa pożaru. c) Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwożdzi, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zwarcie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar. d) Przy niewłaściwym użyciu możliwe jest wydostanie się cieczy z akumulatora. Należy unikać kontaktu z nią. Przy przypadkowym kontakcie spłukać wodą. W przypadku, że ciecz dostała się do oczu należy dodatkowo skonsultować się z lekarzem. Ciecz akumulatorowa może doprowadzić do podrażnienia skóry lub oparzeń. e) Nie wolno użytkować uszkodzonych ani modykowanych akumulatorów i elektronarzędzi. Uszkodzone lub przerabiane akumulatory mogą się nieprzewidzianie zachować, powodując niebezpieczne dla zdrowia skutki (zapłon, eksplozja, obrażenia ciała). f) Akumulator należy trzymać z dala od ognia oraz chronić przed ekstremalnymi temperaturami. Wskutek działania ognia lub temperatury przekraczającej 130°C akumulator może eksplodować. g) Należy stosować się do wszystkich wskazówek dotyczących ładowania. Nie wolno ładować akumulatora lub elektronarzędzia w temperaturze znajdującej się poza zakresem sprecyzowanym w niniejszej instrukcji. Niezgodne z instrukcją ładowanie lub ładowanie w temperaturze nie mieszczącej się w zalecanym zakresie może spowodować uszkodzenie akumulatora oraz zwiększa ryzyko pożaru.

a) Naprawę urządzenia należy zlecić jedynie kwalikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo użytkowania zostanie zachowane. b) Nie wolno w żadnym wypadku naprawiać uszkodzonego akumulatora. Naprawy akumulatora można dokonywać wyłącznie u producenta lub w autoryzowanym punkcie serwisowym.

• Zabrania się obsługi piły łańcuchowej przez dzieci i młodzież; wyjątek stanowią praktykanci powyżej lat 16, znajdujący się pod nadzorem. Zakaz dotyczy również osób, niezaznajomionych lub niedostatecznie zaznajomionych z obsługą piły łańcuchowej. Instrukcja eksploatacji powinna zawsze znajdować się w zasięgu ręki. Nie wolno powierzać obsługi piły osobom przemęczonym lub niewystarczająco sprawnym zycznie.

• Zachować przy włączonym silniku bezpieczną odległość wszystkich części ciała od łańcucha pilarki. Przed uruchomieniem pilarki należy upewnić się, czy łańcuch niczego nie dotyka. Chwila nieuwagi przy obsłudze pilarki łańcuchowej może spowodować, g) W przypadku, kiedy możliwe jest zamontowanie urządzeń odsysających lub podchwytujących należy upewnić się, czy są one właściwie podłączone i prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami. h) Nie wolno pozwolić, aby rutyna nabyta w wyniku wielokrotnego użycia elektronarzędzia, zastąpiła ścisłe przestrzeganie zasad bezpieczeństwa. Niedbale obsługiwane elektronarzędzie może w ułamku sekundy wyrządzić istotne szkody lub spowodować ciężkie obrażenia.

4) UWAŻNE OBCOWANIE ORAZ UŻYCIE

ELEKTRONARZĘDZIA a) Nie należy przeciążać urządzenia. Do pracy używać należy elektronarzędzia, które jest do tego przewidziane. Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności. b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione. c) Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia. d) Nie używane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie należy udostępniać narzędzia osobom, które jego nie umieją lub nie przeczytały tych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne. e) Elektronarzędzia i osprzęt należy utrzymywać w nienagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia funkcjonują bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone narzędzie należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi. f) Osprzęt tnący należy utrzymywać ostry i czysty. Starannie pielęgnowany osprzęt tnący z ostrymi krawędziami tnącymi blokoje się rzadziej i łatwiej się używa. g) Elektronarzędzia, osprzęt, narzędzia itd. należy używać odpowiednio do tych przepisów. Uwzględnić należy przy tym warunki pracy i czynność do wykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji. h) Uchwyty i powierzchnie chwytowe powinny być zawsze suche, czyste, niezabrudzone olejem ani smarem. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

5) UWAŻNE OBCOWANIE I UŻYWANIE NARZĘDZI

ZASILANYCH AKUMULATORAMI a) Akumulatory należy ładować tylko w ładowarkach, które polecił producent. W ładowarce, która nadaje się do ładowania określonych akumulatorów istnieje108 przedmiotem lub na skutek zakleszczenia się łańcucha pilarki w rzazie spowodowanego wygięciem się przecinanego drewna

• Skutkiem zetknięcia się końcówki prowadnicy z jakimś przedmiotem może w niektórych przypadkach być wystąpienie siły popychającej wywieranej przez piłę łańcuchową do tyłu, mogącej wywołać niekontrolowany ruch prowadnicy do góry w kierunku operatora

• Zakleszczenie łańcucha pilarki na krawędzi prowadnicy może doprowadzić do gwałtownego odrzutu prowadnicy w kierunku operatora

• Każda z tych reakcji może doprowadzić do utraty kontroli nad pilarką i stać się przyczyną ciężkich obrażeń (nie należy zdawać się wyłącznie na zabezpieczenia wbudowane do urządzenia; użytkownik pilarki powinien zastosować różne środki dodatkowe, by praca była wolna od wypadku i obrażeń)

• Odrzut jest następstwem niewłaściwego lub błędnego użycia elektronarzędzia; można go uniknąć przez zachowanie opisanych poniżej odpowiednich środków ostrożności: - pilarkę należy trzymać oburącz, przy czym kciuk i pozostałe palce ręki powinny obejmować uchwyty; ciało i ramiona powinny znajdować się w stabilnej pozycji, tak by wytrzymać ewentualny odrzut (stosując odpowiednie środki osoba obsługująca może zachować odrzuty pod kontrolą; nigdy nie wolno puszczać włączonej pilarki) - nie należy zajmować nienaturalnej pozycji przy cięciu, a także ciąć pilarką na wysokości powyżej ramion (pozwala to uniknąć niezamierzonego kontaktu z górną częścią końcówki prowadnicy i ułatwia zachowanie kontroli nad pilarką w nieoczekiwanych sytuacjach) - stosować wyłącznie zamienne prowadnice i łańcuchy zalecane przez producenta (nieprawidłowe prowadnice i łańcuchy zamienne mogą spowodować zerwanie łańcucha i/lub uderzenie wsteczne) - ostrzenie i konserwacja pilarki powinna odbywać się zgodnie z zaleceniami producenta (zbyt płytkie ograniczniki głębokości potęgują skłonność do odrzutu)

• Zaleca się, aby osoba obsługująca pilarkę łańcuchową została przed pierwszym rozruchem przeszkolona przez doświadczonego specjalistę w zakresie obsługi narzędzia, a także użytkowania sprzętu ochronnego na konkretnych przykładach w praktyce; jako ćwiczenie wprowadzające przeprowadzić należy piłowanie pni drzew na koźle lub specjalnej podstawie

• Nie dotykać obracającego się łańcucha piły

• Nie wolno pracować piłą łańcuchową, jeżeli w pobliżu znajdują się osoby postronne, dzieci lub zwierzęta

• Nie wolno pracować piłą łańcuchową po spożyciu alkoholu, narkotyków lub po zażyciu lekarstw

• Upewnić się, że dzieci nie bawią się urządzeniem

• Wyłączyć narzędzie i usunąć akumulator - gdy narzędzie jest pozostawiane bez nadzoru - przed usunięciem zakleszczonego materiału - przed wykonaniem kontroli, przystąpieniem do czyszczenia lub rozpoczęciem pracy nad narzędziem - po uderzeniu w inny przedmiot że ubranie lub części ciała zostaną pochwycone przez łańcuch pilarki.

• Podczas pracy pilarką łańcuchową należy zawsze trzymać prawą ręką tylny uchwyt, a lewą przedni. Trzymanie pilarki w inny niż opisany sposób (odwrotnie) podwyższa ryzyko obrażeń i nie jest dopuszczalne.

• Elektronarzędzie trzymać wyłącznie za izolowane uchwyty, ponieważ łańcuch tnący może zetknąć się z niewidocznymi przewodami. Dotknięcie przez łańcuch tnący przewodu pod napięciem może spowodować przepływ napięcia przez metalowe części elektronarzędzia i porażenie operatora.

• Należy stosować okulary ochronne i środki ochrony słuchu. Zaleca się też stosowanie hełmu ochronnego, środków ochronny rąk, nóg i stóp. Odpowiednia odzież ochronna zmniejsza niebezpieczeństwo skaleczenia przez unoszące się w powietrzu opiłki, a także zabezpiecza przed przypadkowym zetknięciem się z łańcuchem pilarki.

• Nie wolno pracować pilarką łańcuchową, siedząc na drzewie. Praca pilarką łańcuchową na drzewie może być przyczyną ciężkich obrażeń.

• Należy zawsze dbać o stabilną pozycję przy pracy. Pilarkę łańcuchową wolno stosować tylko stojąc na stabilnym, bezpiecznym i równym podłożu. Śliskie lub niestabilne podłoże, jak na przykład w przypadku pracy z użyciem drabiny, może doprowadzić do utraty równowagi lub utraty kontroli nad pilarką łańcuchową.

• Należy zawsze się liczyć z tym, że podczas cięcia naprężona gałąź może odskoczyć. Jeżeli naprężenia występujące we włóknach uwolnią się, gałąź może uderzyć operatora pilarki i/lub “wyrwać” pilarkę spod kontroli.

• Szczególną ostrożność należy zachować tnąc podszycie i młode drzewa. Cienki materiał może się zakleszczyć w łańcuchu piły i uderzyć osobę obsługującą, lub doprowadzić do utraty równowagi.

• Pilarkę łańcuchową można przenosić jedynie z unieruchomionym łańcuchem; należy trzymać ją za uchwyt przedni prowadnicą skierowaną do tyłu. Na czas transportu i przechowywania pilarki łańcuchowej należy zawsze nakładać osłonę ochronną. Ostrożne obchodzenie się z pilarką łańcuchową zmniejsza niebezpieczeństwo przypadkowego kontaktu z łańcuchem znajdującym się w ruchu.

• Podczas smarowania i naciągania łańcucha oraz wymiany oprzyrządowania należy stosować się do odpowiednich wskazówek. Nieprawidłowo napięty lub źle nasmarowany łańcuch może ulec zerwaniu albo zwiększyć ryzyko odrzutu.

• Uchwyty muszą być zawsze suche, czyste oraz nie zanieczyszczone olejem lub smarem. Zatłuszczone, zanieczyszczone olejem uchwyty są śliskie i powodują utratę kontroli nad narzędziem.

• Przecinać można tylko drewno. Nie wolno stosować piły łańcuchowej do prac, do których nie została ona przewidziana (na przykład: nie wolno stosować piły łańcuchowej do cięcia tworzyw sztucznych, muru lub materiałów budowlanych, nie wykonanych z drewna). Zastosowanie piły łańcuchowej w sposób niezgodny z przeznaczeniem może prowadzić do niebezpiecznych sytuacji. PRZYCZYNY ODRZUTU I SPOSOBY JEGO UNIKNIĘCIA

• Zjawisko odrzutu powstaje na skutek zetknięcia się górnej części końcówki prowadnicy z jakimś109 - dociśnij pokrętło mocowania prowadnicy B na trzpieniu mocowania G, obracając je w prawo

• Ładowanie akumulatora ! przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje dostarczone z ładowarką

• Usuwanie/montaż baterii

- należy zamontować 2 akumulatory

• Wskażnik akumulatora

- nacisnąć przycisk wskaźnika poziomu energii akumulatora P, aby wyświetlić bieżący poziom energii akumulatora

! jeśli po naciśnięciu przycisku wskaźnik miga, wskazując najniższy poziom P

b, akumulator jest wyczerpany ! jeśli po naciśnięciu przycisku na wskaźniku migają 2 paski poziomu, P

c, został przekroczony dopuszczalny limit temperatury roboczej akumulatora

• System ochrony baterii Urządzenie nagle wyłącza się lub nie można go włączyć, gdy - obciążenie jest zbyt duże --> usunąć obciążenie i uruchomić ponownie - temperatura akumulatora jest poza dopuszczalnym zakresem wynoszącym od –20 do 50°C --> 2 paski poziomu energii akumulatora na wskaźniku zaczną migać po naciśnięciu przycisku P

b; poczekać, aż temperatura akumulatora powróci do dopuszczalnego zakresu - akumulator jest prawie całkowicie wyczerpany (zabezpieczenie przed głębokim rozładowaniem) --> naciśnięcie przycisku P powoduje wyświetlenie na wskaźniku niskiego poziomu akumulatora lub miganie paska niskiego poziomu akumulatora

c; naładować akumulator ! po automatycznym wyłączeniu narzędzia nie naciskaj przycisku "on/o”, ponieważ może to spowodować uszkodzenie akumulatora

! wyjąć akumulator z elektronarzędzia - piłę łańcuchową odłożyć na równej powierzchni - sprawdzić czy ogniwa łańcucha leżą prawidłowo w otworze prowadzącym prowadnicy D

1. poluzuj pokrętło mocowania prowadnicy

B, tak aby tylko utrzymywało prowadnicę na miejscu (nie zdejmuj)

2. podnieś nieco prowadnicę i

przytrzymaj ją w tej pozycji

3. obróć pokrętło do napinania łańcucha K do góry,

tak aby najniższe ogniwo łańcucha podniosło się i tylko DOTKNĘŁO spodu prowadnicy D

4. dokręć pokrętło mocowania prowadnicy

B, obracając je w prawo

5. zwolnij prowadnicę

6. łańcuch piły jest prawidłowo naprężony, gdy

można go w środku podnieść o ok. 4 mm ! naprężenie łańcucha należy kontrolować przed przystąpieniem do pracy, po rozpoczęciu pracy i podczas pracy (regularnie co 10 minut) - w szczególności w przypadku nowych pilarek trzeba się liczyć z tym, iż łańcuch się będzie początkowo nadmiernie rozciągał - gdy narzędzie zaczyna drgać w sposób nietypowy

• Przechowywać urządzenia we wnętrzach w suchym, zamkniętym pomieszczeniu z dala od dzieci - przechowywać akumulator oddzielnie od narzędzia AKUMULATORY

• Dostarczany akumulator jest częściowo naładowany (aby zapewnić pełne naładowanie akumulatora, przed użyciem elektronarzędzia po raz pierwszy akumulator należy całkowicie naładować ładowarką)

• Do narzędzia należy stosować wyłącznie poniższe akumulatory i ładowarki - Akumulator SKIL: BR1*31**** - Ładowarka SKIL: CR1*31****

• Uszkodzony akumulator należy wymienić; nie należy używać go do pracy

• Nie rozbierać akumulatora

• Elektronarzędzia/akumulatora nie należy narażać na działanie opadów atmosferycznych

• Dopuszczalna temperatura otoczenia (narzędzie/ ładowarka/akumulator): - podczas ładowania 4...40°C - podczas pracy –20...+50°C - podczas przechowywania –20...+50°C

Przed użyciem przeczytaj instrukcję obsługi

Akumulatory w kontakcie z ogniem mogą eksplodować, więc nie wolno ich pod żadnym pozorem spalać

Narzędzia nie należy narażać na działanie opadów atmosferycznych

Należy stosować okulary ochronne i ochraniacze suchu

Narzędzie/ładowarka/akumulator powinny być zawsze przechowywane w pomieszczeniu o temperaturze poniżej 50°C

Nie wyrzucaj elektronarzędzi i baterie wraz z odpadami z gospodarstwa domowego UŻYTKOWANIE

! wyjąć akumulator z elektronarzędzia ! podczas montażu łańcucha piły należy stosować rękawice ochronne - piłę łańcuchową odłożyć na równej powierzchni - zdejmij pokrywę A, obracając pokrętło mocowania prowadnicy B w lewo - łańcuch piły C włożyć w przebiegający na około rowek prowadnicy D - zamontować łańcuch na zębatce napędowej F i prowadnicy łańcucha, D tak aby śruba mocująca G i żebra prowadzące H pasowały do rowka klinowego prowadnicy łańcucha D ! uważać na właściwy kierunek biegu; porównać łańcuch z symbolem kierunku biegu E - należy skontrolować, by wszystkie części zostały dobrze osadzone i czy trzymają w tej pozycji prowadnicę z łańcuchem - zamocuj pokrywę A, jak pokazano - w razie potrzeby należy przekręcić nieco pokrętło napinania łańcucha J, aby wyregulować pozycję trzpienia napinania łańcucha D – ma on dokładnie pasować do otworu K - przekręcić pokrętło napinania łańcucha K tak, aby łańcuch był tylko lekko napięty110 ! pilarkę łańcuchową należy przed kontaktem z drewnem puścić na maksymalne obroty - stosować metalowy oporowy zderzak zębaty V, aby oprzeć pilarkę łańcuchową na ciętym materiale

- podczas cięcia należy stosować oporowy zderzak zębaty jako dźwignię (✱)

- podczas cięcia grubszych gałęzi lub pni należy przesuwać oporowy zderzak zębaty na coraz to niższy punkt; w tym celu należy odjąć pilarkę łańcuchową, aby zwolnić zderzak i przyłożyć go ponownie nieco niżej; nie należy przy tym wyciągać pilarki z rzazu - podczas przecinania nie należy używać siły, naciskając na łańcuch; łańcuch powinien sam pracować, po wytworzeniu przez operatora lekkiego nacisku dźwigniowego poprzez oporowy zderzak zębaty V - pilarkę łańcuchową wolno użytkować tylko, stojąc w bezpiecznej pozycji - pilarkę łańcuchową należy trzymać z prawej strony ciała

- przy pracy z pilarką łańcuchową nie należy mieć wyciągniętych rąk; nie należy próbować ciąć w trudno dostępnych miejscach, nie należy też pracować stojąc na drabinie

- nigdy nie ciąć na wysokości powyżej ramion

- najlepsza wydajność pilarki osiągana jest, gdy prędkość łańcucha nie obniża się przez przeciążenie ! zachować ostrożność przy końcu rzazu; gdy pilarka łańcuchowa przecięła materiał na wylot, siła ciężkości zmienia się w sposób nieoczekiwany (istnieje niebezpieczeństwo skaleczenia nóg i stóp) ! pilarkę łańcuchową należy wyjmować z rzazu tylko przy włączonym silniku

• Przecinanie pni - pień podeprzeć w taki sposób, aby rzaz się nie zamykał, a piła nie blokowała w rzazie - krótkie kawałki drewna należy przed przycięciem odpowiednio przygotować i zablokować - należy unikać kontaktu z kamieniami i gwoździami, które mogłyby zostać wyrzucone, uszkodzić łańcuch lub spowodować poważne obrażenia osoby obsługującej lub osób znajdujących się w pobliżu ! pilarka nie jest przystosowana do cięcia cienkich gałązek - cięć wzdłużnych należy dokonywać z dużą ostrożnością, gdyż oporowy zderzak zębaty V

nie może być wówczas stosowany; pilarkę łańcuchową należy prowadzić pod małym kątem, aby uniknąć odrzutu - przy piłowaniu będącego pod naprężeniem drewna, konarów lub drzew istnieje podwyższone niebezpieczeństwo wypadku; tutaj należy zachowywać najwyższą ostrożność (takie prace powinny być wykonywane przez dobrze wyuczonych fachowców)

• Przerzynka pnia (dzielenie ściętego uprzednio drzewa na odcinki) - jeżeli istnieje taka możliwość, należy podeprzeć drzewo konarami, belkami lub klinami - należy dbać o stabilną pozycję przy pracy i na równomierne rozłożenie wagi ciała na obie stopy - jeżeli drzewo oparte jest równomiernie całą swą długością, należy ciąć od góry

- żywotność łańcucha pilarki zależy w dużym stopniu od jego naprężenia i częstotliwości smarowania - nie należy napinać łańcucha, jeżeli jest on mocno rozgrzany, gdyż po ochłodzeniu skurczy się i będzie zbyt ciasno leżał na prowadnicy

Żywotność i wydajność łańcucha pilarki uzależnione są od optymalnego smarowania; dlatego łańcuch pilarki smarowany jest automatycznie podczas pracy olejem konserwującym, wyciekającym z dyszy olejowej L

! pilarka łańcuchowa nie jest fabrycznie napełniana olejem konserwującym; przed rozpoczęciem użytkowania należy ją koniecznie napełnić olejem ! użytkowanie pilarki łańcuchowej bez oleju konserwującego lub z niedostateczną ilością oleju (poniżej znacznika minimum) prowadzi do uszkodzenia pilarki - ustawić pilarkę łańcuchową na odpowiednim podłożu w taki sposób, aby zamknięcie zbiornika olejowego M znajdowało się na górze - następnie odkręcić zakrętkę i napełnić zbiornik olejem adhezyjnym dla łańcuchów piły (niedostarczane wraz z narzędziem) - należy zwrócić szczególną uwagę, by do zbiornika oleju nie przedostały się żadne zanieczyszczenia - ponownie nałożyć zakrętkę zbiornika olejowego ! przed uruchomieniem i podczas pracy należy sprawdzać poziom oleju; gdy poziom jest poniżej wskaźnika N, należy uzupełnić olej - jednorazowe napełnienie zbiornika wystarcza na ok. 15 minut, w zależności od ilości przerw i intensywności pracy - nie należy używać nigdy oleju po procesie recyclingu lub już zużytego

- włączyć narzędzie, naciskając najpierw przełącznik bezpieczeństwa Q, a następnie pociągając za spust włącznika R - wyłączyć narzędzie zwalniając spust R ! po zakończeniu procesu piłowania nie należy zatrzymywać piły łańcuchowej przez uruchomienie przedniego ochronę ręki S

(= hamulec przeciwodrzutowy)

• Hamulec przeciwodrzutowy

Hamulec przeciwodrzutowy jest mechanizmen ochronnym, który zostaje wyzwolony przy odrzucanym urządzeniu przez przednią ochronę ręki S -> łańcuch zatrzymuje się w krótkim czasie Od czasu do czasu należy przeprowadzić test sprawdzający właściwe funkcjonowanie: - przesunać do przodu osłonę przednią S i właczyć na krótko piłę -> łańcuch nie powinien się poruszyć - aby ponownie odblokować hamulec przeciwodrzutowy, należy zwolnić włącznik R i przestawić osłonę przednią S na pierwotną pozycję

• Obsługa narzędzia - pilarkę łańcuchową należy zawsze trzymać oburącz (lewą ręką za uchwyt przedni T, prawą za uchwyt tylni U); nigdy nie pracować, trzymając piłę jedną ręką

- przewód sieciowy zawsze prowadzić z tyłu urządzenia i zwracać uwagę, by znajdował się on poza strefą zasięgu piły i materiału obrabianego; przewód powinien być umieszczony w taki sposób, by nie mógł on się zakleszczyć między gałęziami i konarami111 - najpierw należy wykonać dolne nacięcie poziome (w ten sposób nie dojdzie do zakleszczenia się łańcucha lub prowadnicy podczas wykonywania drugiego nacięcia) - cięcie to (3) powinno zostać wykonane co najmniej 50 mm powyżej poziomego cięcia rzazu podcinającego (powinno ono być równoległe do poziomego cięcia)

- nie należy wykonywać zbyt głębokiego nacięcia – pomiędzy nacięciami z dwóch stron powinien pozostać nieprzecięty fragment pnia (tzw. przegub), który działać będzie jako zawias (przegub ma zapobiec przekręceniu się drzewa lub jego upadkowi w niewłaściwym kierunku; nie przecinać pnia na wylot) - gdy nacięcie zbliża się do przegubu, drzewo powinno zacząć padać - gdyby miało się okazać, że drzewo pada w niewłaściwym kierunku albo, że pochyla się do tyłu i blokuje piłę, należy przerwać cięcie i wyłączyć piłę łańcuchową; w celu rozwarcia rzazu, a także dla zmiany kierunku padania drzewa, należy zastosować kliny z drewna, tworzywa sztucznego lub aluminium

- gdy drzewo zacznie się przechylać, należy wysunąć piłę łańcuchową z rzazu, wyłączyć ją i odłożyć; zagrożone miejsce należy opuścić, poruszając się wyznaczoną uprzednio drogą ewakuacyjną (należy zwrócić uwagę na spadające gałęzie i unikać potknięć)

Pod tym pojęciem rozumie się odcinanie gałęzi ściętego uprzednio drzewa - podczas okrzesywania nie należy odcinać większych, skierowanych ku dołowi konarów, które podtrzymują drzewo - rozpocząć pracę należy od odcinania mniejszych gałęzi, odcinając je jak pokazano na rysunku - naprężone gałęzie należy ciąć od dołu ku górze, by uniknąć zakleszczenia się piły KONSERWACJA / SERWIS

• Narzędzie nie jest przeznaczone do zastosowań profesjonalnych

• Zawsze dbać o czystość narzędzia (a szczególnie otworów wentylacyjnych W

! przed rozpoczęciem czyszczenia wyjąć akumulator z narzędzia - uformowaną obudowę piły łańcuchowej z tworzywa sztucznego oczyścić miękką szczotką i czystą szmatką (nie wolno używać wody, rozpuszczalnikow lub środków polerskich) - po czasie używania od 1 do 3 godzin zdemontować pokrywę, prowadnicę i łańcuch i oczyścić szczotką - obręb pod pokrywą, koło łańcucha i umocowanie prowadnicy należy oczyścić szczotką i czystą szmatką z wszelkich przylegających zanieczyszczeń - rozpylacz oleju oczyścić czystą szmatką

• Piłę łańcuchową należy regularnie kontrolować na widoczne braki tak, jak luźny czy wyciągnięty lub uszkodzony łańcuch piły, luźne zamocowania, zużyte lub uszkodzone części

• Niezbędne naprawy i prace konserwacyjne należy przeprowadzić przed użyciem piły łańcuchowej

• Funkcjonowanie automatycznego smarowania łańcucha można skontrolować w ten sposób, że włącza się piłę i - jeżeli drzewo oparte jest tylko jednym końcem, należy przeciąć najpierw 1/3 średnicy pnia, tnąc od dołu; a następnie dokończyć cięcia, tnąc od góry na wysokości rzazu

- jeżeli drzewo oparte jest oboma końcami, należy przeciąć najpierw 1/3 średnicy pnia, tnąc od góry, a pozostałe 2/3 przeciąć od dołu, tnąc na wysokości rzazu

- pracując pilarką na zboczu należy zawsze stać powyżej pnia drzewa - aby zachować pełną kontrolę w momencie “całkowitego przecięcia”, należy pod koniec cięcia zredukować nacisk piłą na drewno, nadal mocno trzymając oba uchwyty narzędzia ! zwrócić uwagę, aby łańcuch nie dotknął podłoża - po zakończeniu cięcia, odczekać, aż łańcuch zatrzyma się całkowicie i dopiero wtedy wyjąć piłę z rzazu - przed przejściem od jednego drzewa do drugiego, należy zawsze wyłączać silnik piły łańcuchowej

! za pomocą pilarki łańcuchowej wolno ścinać jedynie drzewa, których średnica pnia mniejsza jest niż długość prowadnicy ! należy zabezpieczyć miejsce pracy; należy zwrócić uwagę, aby żadne osoby ani zwierzęta nie znajdowały się w zasięgu padającego drzewa ! nigdy nie wolno próbować uwolnić zablokowanego łańcucha przy pracującym silniku; aby uwolnić zablokowany łańcuch, należy stosować kliny drewniane ! należy zawsze nosić hełm ochronny, aby zapewnić sobie ochronę przed spadającymi gałęziami PRZED UZUPEŁNIENIEM: - jeżeli równocześnie pracują dwie lub więcej osób, odstęp między osobą przycinającą gałęzie i osobą ścinającą drzewo powinien odpowiadać co najmniej podwójnej wysokości ścinanego drzewa - podczas ścinania drzew należy zwrócić uwagę, aby nikogo nie zranić, aby nie uszkodzić żadnych kabli zasilających i nie spowodować żadnych strat materialnych (w razie stwierdzenia, że ścinane drzewo miało kontakt z kablem zasilającym, należy niezwłocznie zawiadomić o tym fakcie przedsiębiorstwo energetyczne) - podczas prac na stokach i zboczach osoba obsługująca piłę powinna znajdować się powyżej ścinanego drzewa, gdyż drzewo po ścięciu stoczy lub ześlizgnie się prawdopodobnie w dół - przed rozpoczęciem ścinania drzew należy zaplanować i w razie potrzeby utorować drogę ewakuacyjną (droga ewakuacyjna powinna prowadzić ukośnie do tyłu, biorąc pod uwagę spodziewany kierunek upadku drzewa)

- aby właściwie ocenić kierunek padania drzewa, należy przed rozpoczęciem ścinania wziąć pod uwagę pochylenie drzewa i położenie jego konarów, a także kierunek wiatru - należy oczyścić drzewo z zanieczyszczeń, usunąć kamienie, luźno zwisającą korę, gwoździe, klamry i drut PROCEDURA UZUPEŁNIANIA: - w odziomku ścinanego drzewa wykonać rzaz od strony, w którą ma padać drzewo nacięcie klinowe (1 – 2) na głębokość 1/3 średnicy pnia jak pokazano na rysunku

b112 - uszkodzenie włącznika -> należy skontaktować się z dystrybutorem lub punktem serwisowym

Łańcuch piły jest suchy - brak oleju w zbiorniku -> napełnić olej - odpowietrzenie w zamknięciu zbiornika oleju jest zapchane -> oczyszcić zamknięcie zbiornika oleju - kanał wypływu oleju zapchany -> zwolnic kanał wypływu oleju

Hamowanie łańcucha nie funkcjonuje - uszkodzony hamulec wybiegowy/hamulec przeciwodrzutowy -> skontaktuj się ze sprzedawcą/ punktem usługowym

Łańcuch/szyna prowadnicy gorąca - brak oleju w zbiorniku -> napełnić olej - odpowietrzenie w zamknięciu zbiornika oleju jest zapchane -> oczyszcić zamknięcie zbiornika oleju - kanał wypływu oleju zapchany -> zwolnic kanał wypływu oleju - naprężenie łańcucha za mocne -> nastawić naprężenie łańcucha - łańcuch tępy -> łańcuch naostrzyć lub wymienić

Urządzenie wibruje w nienaturalny sposób - naprężenie łańcucha za małe -> nastawić naprężenie łańcucha - łańcuch tępy -> łańcuch naostrzyć lub wymienić - łańcuch zużyty -> łańcuch wymienić - zęby piły wskazują w nieprawidłowym kierunku -> łańcuch piły zamontować na nowo z zębami w prawidłowym kierunku ŚRODOWISKO

• Nie wyrzucaj elektronarzędzi, baterie, akcesoriów i opakowania wraz z odpadami z gospodarstwa domowego (dotyczy tylko państw UE) - zgodnie z Europejską Dyrektywą 2012/19/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska - w przypadku potrzeby pozbycia się narzędzia, akcesoriów i opakowania - symbol

• Pomiarów dokonano zgodnie z normą EN 60745 ciśnienie akustyczne narzędzia wynosi 80,6 dB(A) zaś poziom mocy akustycznej 100,6 dB(A) (błąd pomiaru K = 1,87 dB), zaś wibracje 5,5 m/s² (suma wektorowa z trzech kierunków; błąd pomiaru K = 1,5 m/s²)

• Poziom emisji wibracji został zmierzony zgodnie z testem standaryzowanym podanym w EN 60745; może służyć do porównania jednego narzędzia z innym i jako ocena wstępna narażenia na wibracje w trakcie używania narzędzia do wymienionych zadań - używanie narzędzia do innych zadań, lub z innymi albo źle utrzymanymi akcesoriami, może znacząco zwiększyć poziom narażenia - przypadki, kiedy narzędzie jest wyłączone lub jest czynne, ale aktualnie nie wykonuje zadania, mogą znacząco zmniejszyć poziom narażenia ! należy chronić się przed skutkami wibracji trzyma się ją końcówką w kierunku kartonu lub papieru na podłożu ! nie dotykać podłoża łańcuchem (należy zachować odstęp bezpieczeństwa o 20 cm) - gdy widoczny jest zwiększający się ślad oleju, automatyka smarowania pracuje bez zarzutu - gdy, mimo pełnego zbiornika oleju, nie widać śladów oleju należy przeczytać odcinek “ROZWIĄZYWANIE PROBLEMÓW” lub skontaktuj się dealerem

• Jeśli narzędzie, mimo dokładnej i wszechstronnej kontroli produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi rmy SKIL - odesłać nierozebrany narzędzie, wraz z dowodem zakupu, do dealera lub do najbliższego punktu usługowego SKIL (adresy oraz diagram serwisowy narzędzenia znajdują się na stronach www.skil.com) ! przed przesyłką piły łańcuchowej koniecznie opróżnić zbiornik oleju

• Prosimy pamiętać, że uszkodzenia spowodowane przeciążeniem lub niewłaściwym użytkowaniem narzędzia nie podlegają gwarancji (warunki gwarancji SKIL znajdują się na www.skil.com lub pytać swojego dealera)

- w przypadku, gdy piła łańcuchowa ma być dłuższy czas składowana, należy oczyścić łańcuch piły i prowadnicę - przy przechowywaniu narzędzia, należy jednak uprzednio całkowicie opróżnić zbiornik oleju - narzędzie należy przechowywać z zamocowaną ochroną łańcucha X - należy stabilnie zamocować szynę do zawieszania Y na ścianie przy użyciu 2 śrub (niedostarczane wraz z narzędziem) i wypoziomować ją - upewnić się, że hak Z jest zamontowany razem z szyną

- przechowywać narzędzie, zawieszając je na haku Z - przy używaniu haka do zawieszania należy uważać na wyciek oleju Z - przechowywać urządzenia we wnętrzach w suchym, zamkniętym pomieszczeniu z dala od dzieci

ROZWIĄZYWANIE PROBLEMÓW

• Podana lista zawiera opis objawów problemów, ich możliwych przyczyn oraz działań naprawczych (jeśli w ten sposób nie można zidentykować i usunąć problemu, należy skontaktować się z dystrybutorem lub punktem serwisowym) ! w razie usterki elektrycznej lub mechanicznej natychmiast wyłączyć narzędzie i odłączyć akumulator

Narzędzie nie działa - włączony hamulec przeciwodrzutowy -> ochronę ręki S

przesunąć z powrotem na pozycję - rozładowany akumulator -> naładować - rozgrzany akumulator -> poczekać, aż ostygnie - wewnętrzna usterka -> należy skontaktować się z dystrybutorem lub punktem serwisowym

Narzędzie działa z przerwami - uszkodzenie wewnętrznego okablowania -> należy skontaktować się z dystrybutorem lub punktem serwisowym113 BBEДЕНИЕ
