GEBRUIKSAANWIJZING 0540 CA SKIL

ORIGINELE GEBRUIKSAANWIJZING

EU-conformiteitsverklaring Snoerloze kettingzaag Productnummer Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten voldoen aan alle desbetreende bepalingen van de hierna genoemde richtlijnen en verordeningen en overeenstemmen met de volgende normen.

2000/14/EG: Gemeten geluidsvermogensniveau 100,6 dB(A), onzekerheid K = 2,8 dB, gegarandeerd geluidsvermogensniveau 104 dB(A); beoordelingsmethode van de overeenstemming volgens bijlage VI Productcategorie: 6 Technisch dossier bij:*

ELEKTRISCHE GEREEDSCHAPPEN - WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specicaties die met dit elektrische gereedschap zijn meegeleverd. Het niet volgen van alle hieronder genoemde instructies kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip “elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen dB), und die Vibration 5,5 m/s² (Vektorsumme dreier Richtungen; Unsicherheit K = 1,5 m/s²)

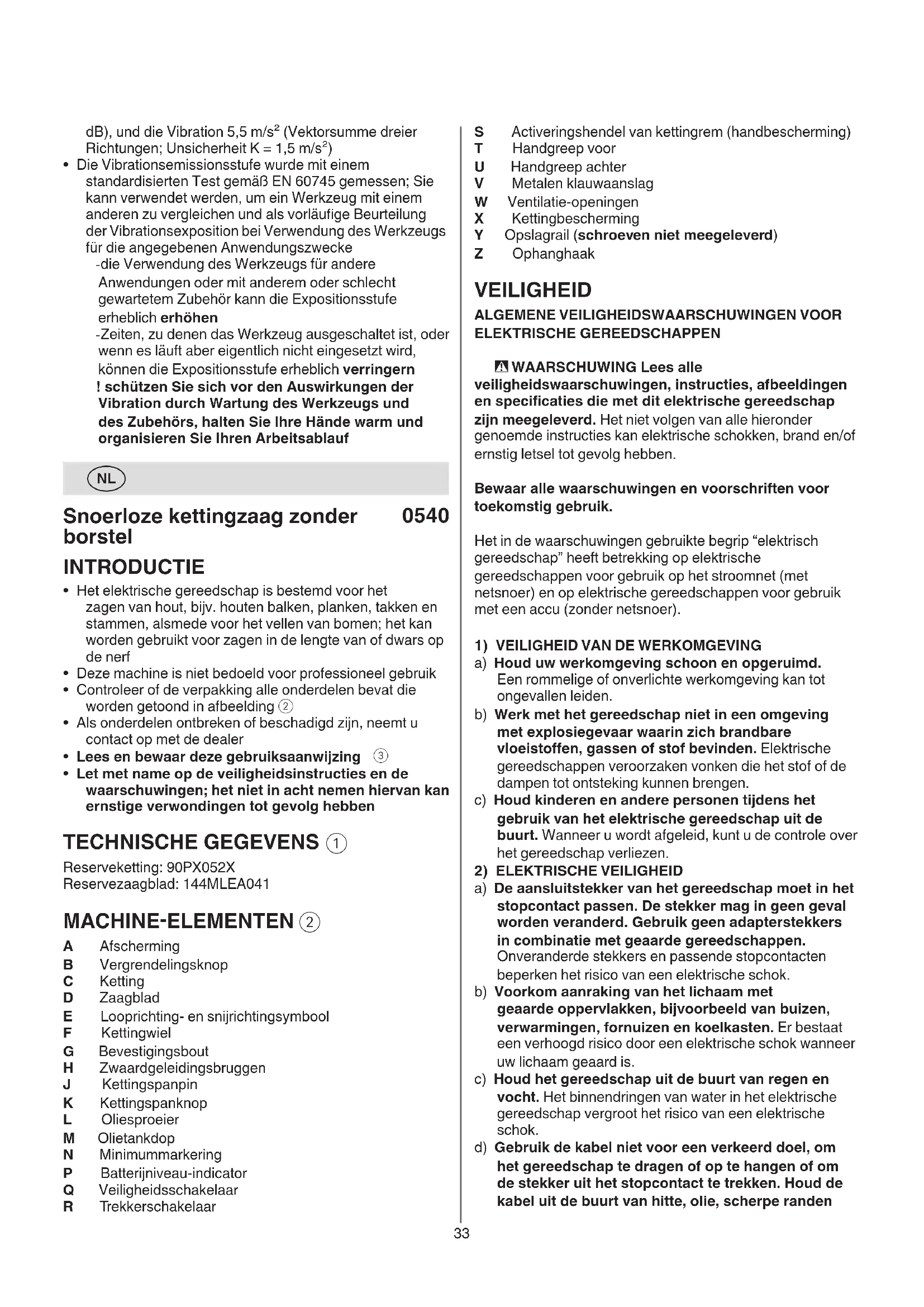

Snoerloze kettingzaag zonder borstel

• Het elektrische gereedschap is bestemd voor het zagen van hout, bijv. houten balken, planken, takken en stammen, alsmede voor het vellen van bomen; het kan worden gebruikt voor zagen in de lengte van of dwars op de nerf

• Deze machine is niet bedoeld voor professioneel gebruik

• Controleer of de verpakking alle onderdelen bevat die worden getoond in afbeelding

• Als onderdelen ontbreken of beschadigd zijn, neemt u contact op met de dealer

• Lees en bewaar deze gebruiksaanwijzing

• Let met name op de veiligheidsinstructies en de waarschuwingen; het niet in acht nemen hiervan kan ernstige verwondingen tot gevolg hebben TECHNISCHE GEGEVENS

GEREEDSCHAPPEN a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g) Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situaties veilig kan worden gehanteerd en bediend.

5) GEBRUIK EN ONDERHOUD VAN

ACCUGEREEDSCHAPPEN a) Laad accu’s alleen op in opladers die door de fabrikant worden geadviseerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer deze met andere accu’s wordt gebruikt. b) Gebruik alleen de daarvoor bedoelde accu’s in de elektrische gereedschappen. Het gebruik van andere accu’s kan tot verwondingen en brandgevaar leiden. c) Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) PERSOONLIJKE VEILIGHEID

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. b) Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e) Probeer niet ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. g) Wanneer stofafzuigings- of stofopvang- voorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof. h) Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u niet nonchalant wordt en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.35

• Draag een veiligheidsbril en gehoorbescherming. Overige beschermende uitrusting voor hoofd, handen, benen en voeten wordt geadviseerd. Passende beschermende kleding vermindert het verwondingsgevaar door rondvliegend spaanmateriaal en toevallig aanraken van de zaagketting.

• Werk met de kettingzaag niet op een boom. Bij gebruik van een kettingzaag op een boom bestaat verwondingsgevaar.

• Let er altijd op dat u stevig staat en gebruik de kettingzaag alleen als u op een stevige en vlakke ondergrond staat. Een gladde of instabiele ondergrond kan, in het bijzonder bij het gebruik van een ladder, tot het verlies van de controle over uw evenwicht en de kettingzaag leiden.

• Houd er bij het afzagen van een onder spanning staande tak rekening mee dat deze terugveert. Als de spanning in de houtvezels vrijkomt, kan de gespannen tak de bediener raken, of kan deze de bediener de controle over de kettingzaag doen verliezen.

• Wees bijzonder voorzichtig bij het zagen van laag houtgewas en jonge bomen. Het dunne materiaal kan in de zaagketting blijven hangen en op u slaan of u uit het evenwicht brengen.

• Draag de kettingzaag aan de voorste greep in uitgeschakelde toestand, de zaagketting van uw lichaam afgewend. Breng altijd de veiligheidsafscherming aan voordat u de kettingzaag vervoert of opbergt. Een zorgvuldige omgang met de kettingzaag vermindert de kans op per ongeluk aanraken van de lopende zaagketting.

• Volg de aanwijzingen voor het smeren, de kettingspanning en het wisselen van toebehoren op. Een onjuist gespannen of gesmeerde ketting kan breken of het terugslagrisico verhogen.

• Houd handgrepen droog, schoon en vrij van olie en vet. Vettige grepen met olie zijn glad en leiden tot het verlies van de controle over de kettingzaag.

• Zaag alleen hout. Gebruik de kettingzaag alleen voor werkzaamheden waarvoor deze bestemd is (bijv. gebruik de kettingzaag niet voor het zagen van plastic, metselwerk of bouwmaterialen die niet van hout zijn). Het gebruik van de kettingzaag voor werkzaamheden waarvoor deze niet bestemd is, kan tot gevaarlijke situaties leiden.

OORZAKEN EN VOORKOMING VAN TERUGSLAG

• Terugslag kan optreden als de punt van de geleidingsrail een voorwerp raakt of als het hout buigt en de zaagketting in de groef wordt vastgeklemd

• Een aanraking met de punt van de geleidingsrail kan in veel gevallen tot een onverwachte en naar achteren gerichte actie leiden, waarbij de geleidingsrail omhoog en in de richting van de bediener wordt geslagen

• Het vastklemmen van de zaagketting aan de bovenkant van de geleidingsrail kan de geleidingrail snel in de richting van de bediener terugstoten

• Elk van deze reacties kan ertoe leiden dat u de controle over de zaag verliest en u zich mogelijk ernstig verwondt (vertrouw niet uitsluitend op de in de kettingzaag ingebouwde veiligheidsvoorzieningen; als gebruiker van een kettingzaag dient u verschillende maatregelen te treen om zonder ongevallen en zonder verwondingen te kunnen werken)

• Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van het elektrische tussen de accucontacten kan brandwonden of brand tot gevolg hebben. d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden. e) Gebruik accu of gereedschap niet, als deze beschadigd of veranderd zijn. Beschadigde of veranderde accu’s kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan. f) Stel accu of gereedschap niet bloot aan vuur of overmatige temperaturen. Blootstelling aan vuur of temperaturen boven 130°C kan een explosie veroorzaken. g) Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of laden bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.

a) Laat het gereedschap alleen repareren door gekwaliceerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. b) Voer nooit servicewerkzaamheden aan beschadigde accu’s uit. Service van accu’s dient uitsluitend te worden uitgevoerd door de fabrikant of erkende servicewerkplaatsen.

VEILIGHEIDSINSTRUCTIES VOOR KETTINGZAGEN

• Kinderen en jongeren, met uitzondering van jongeren in opleiding van 16 jaar en ouder onder toezicht, mogen de kettingzaag niet bedienen. Hetzelfde geldt voor personen die niet of onvoldoende bekend zijn met de omgang met de kettingzaag. De gebruiksaanwijzing moet altijd binnen handbereik zijn. Personen die oververmoeid of niet lichamelijk belastbaar zijn, mogen de kettingzaag niet bedienen.

• Houd bij een lopende zaag alle lichaamsdelen uit de buurt van de zaagketting. Controleer voor het starten van de zaag dat de zaagketting niets aanraakt. Bij werkzaamheden met een kettingzaag kan een moment van onoplettendheid ertoe leiden dat kleding of lichaamsdelen door de zaagketting worden meegenomen.

• Houd de kettingzaag met uw rechterhand aan de achterste handgreep en met uw linkerhand aan de voorste handgreep vast. Als u de kettingzaag anders vasthoudt, loopt u een hoger risico op verwondingen. Houd de kettingzaag daarom alleen zoals voorgeschreven vast.

• Houd het gereedschap uitsluitend vast aan de geïsoleerde grijpoppervlakken, omdat de kettingzaag verborgen bedrading kan raken. Wanneer een kettingzaag een onder spanning staande leiding raakt, kunnen blootliggende metalen delen van het gereedschap onder spanning komen te staan en de gebruiker een elektrische schok geven.36

• Toegestane omgevingstemperatuur (machine/oplader/ batterij): - bij het laden 4...40°C - bij het gebruik –20...+50°C - bij opslag –20...+50°C

Lees de gebruiksaanwijzing vóór gebruik

Batterijen exploderen als zij in vuur worden gegooid, dus verbrand de batterij in geen geval

Stel machine niet bloot aan regen

Draag een veiligheidsbril en gehoorbescherming

Bewaar de machine/oplader/batterij op een plaats, waar de temperatuur niet hoger dan 50°C kan worden

Geef elektrisch gereedschap en batterijen niet met het huisvuil mee GEBRUIK

! verwijder de batterij uit de machine ! draag altijd werkhandschoenen bij de omgang met de zaagketting - leg de kettingzaag neer op een vlak oppervlak - verwijder afscherming A door blokkeerknop B linksom te draaien - leg zaagketting C in de rondlopende sleuf van zwaard

- leg de ketting op het aandrijfkettingwiel F en geleid het zaagblad D zo dat de bevestigingsbout G en de geleidingsvinnen H passen in de spiebaan van het zaagblad D ! let op de juiste looprichting; vergelijk de ketting met looprichtingsymbool E - controleer of alle delen goed geplaatst zijn en houd het zwaard met de ketting in deze stand - monteer afscherming A zoals afgebeeld - draai indien nodig kettingspanknop K iets om de kettingspanpin J op één lijn met het gat van zwaard D te brengen - draai kettingspanknop K zo ver tot de zaagketting slechts licht gespannen is - draai blokkeerknop B op bevestigingsbout G aan door deze rechtsom te draaien

• Opladen batterij ! lees de veiligheidswaarschuwingen en -voorschriften die bij de oplader worden geleverd

• Verwijderen/installeren van de batterij

- Er moeten 2 batterijen worden geïnstalleerd

- druk op de batterijniveau-indicatorknop P om het huidige batterijniveau

a aan te geven ! wanneer het laagste niveau van de batterij- indicator gaat knipperen nadat er op knop P

b is gedrukt, is de batterij leeg ! wanneer 2 niveaus van de batterij-indicator gaan knipperen nadat er op knop P

c is gedrukt, is de batterij niet binnen het toegestane bedrijfstemperatuurbereik

• Batterijbescherming De machine wordt plotseling uitgeschakeld of kan niet meer worden ingeschakeld, wanneer - de belasting te hoog is --> hef de belasting op en start opnieuw gereedschap en kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven: - houd de zaag met beide handen vast, waarbij duim en vinger de grepen van de kettingzaag omsluiten en neem een zodanige lichaamshouding in en houd uw armen in een zodanige positie, dat u stand kunt houden ten opzichte van de terugslagkrachten (als geschikte maatregelen worden getroen, kan de bediener de terugslagkrachten beheersen; laat de kettingzaag nooit los) - voorkom een abnormale lichaamshouding en zaag niet boven schouderhoogte (daardoor wordt per ongeluk aanraken met punt van de kettinggeleider voorkomen en kan de kettingzaag in onverwachte situaties beter onder controle worden gehouden) - gebruik uitsluitend vervangende zaagbladen en kettingen die door de fabrikant worden gespeciceerd (onjuiste vervangende zaagbladen en kettingen kunnen ertoe leiden dat de ketting breekt en/ of terugslaat) - houd u aan de aanwijzingen van de fabrikant voor het slijpen en het onderhoud van de zaagketting (te lage dieptebegrenzers verhogen de neiging tot terugslag) PERSOONLIJKE VEILIGHEID

• De gebruiker wordt geadviseerd, zich voor het eerste gebruik door een ervaren vakman te laten instrueren over de bediening van de kettingzaag en het gebruik van beschermende uitrusting, aan de hand van praktische voorbeelden; als eerste oefening dient het zagen van boomstammen op een zaagbok of onderstel plaats te vinden

• Raak de ronddraaiende ketting niet aan

• Gebruik de kettingzaag in geen geval in de buurt van personen, kinderen of dieren

• Gebruik de kettingzaag evenmin na het gebruik van alcohol, drugs of verdovende medicijnen

• Zorg ervoor dat kinderen de machine niet als speelgoed gebruiken NA GEBRUIK

• Schakel de machine altijd uit en verwijder de batterij - wanneer u de machine onbeheerd laat - voordat u vastgelopen materiaal verwijdert - voordat u de machine controleert, reinigt of eraan gaat werken - nadat een vreemd object is geraakt - wanneer de machine abnormaal begint te trillen

• Berg de machine binnenshuis op in droge, afgesloten ruimten, buiten het bereik van kinderen - berg de batterij apart van de machine op BATTERIJEN

• De geleverde batterij is deels opgeladen (om een volledige capaciteit van de batterij te garanderen, moet u de batterij volledig opladen in de oplader voordat u uw elektrische gereedschap voor de eerste keer gebruikt)

• Gebruik uitsluitend de volgende batterijen en opladers voor deze machine - SKIL-batterij: BR1*31**** - SKIL-oplader: CR1*31****

• Gebruik de batterij niet, wanneer deze beschadigd is; vervang deze

• Haal de batterij niet uit elkaar

• Stel machine/batterij niet bloot aan regen37

- zet de machine aan door eerst op veiligheidsschakelaar Q te drukken en daarna trekker- schakelaar R in te drukken - schakel de machine uit door trekker R los te laten ! na het zagen mag de kettingzaag niet worden gestopt door het bedienen van voorste handbescherming S

De terugslagrem is een beschermingsmechanisme, dat bij terugslag van de machine wordt geactiveerd door het naar voren duwen van handbescherming S -> de ketting stopt onmiddellijk Voer van tijd tot tijd een functietest uit: - schuif de voorste handbescherming S naar voren en schakel de kettingzaag kort in -> de ketting mag niet aanlopen - voor het ontgrendelen van de terugslagrem, trekker- schakelaar R loslaten en voorste handbescherming S naar achteren trekken

• Werken met de machine - houd de kettingzaag altijd met beide handen vast (met uw linkerhand aan de voorste handgreep T en uw rechterhand aan de achterste handgreep U); zaag nooit met één hand

- geleid de stroomkabel altijd naar achteren en houd deze buiten het bereik van de zaagketting en het zaagmateriaal; positioneer de stroomkabel zo, dat deze zich niet in grote of kleine takken kan vastgrijpen ! de ketting moet voor het contact met het hout op volle snelheid zijn - gebruik daarbij de metalen klauwaanslag V voor het vastzetten van de kettingzaag op het hout

- gebruik de klauwaanslag tijdens het zagen als hefboom

- zet bij het zagen van dikke takken of stammen de klauwaanslag op een lager punt neer; trek daarvoor de kettingzaag terug om de klauwaanslag los te maken en deze opnieuw lager aan te zetten; haal de zaag daarbij niet uit de inzaging - druk bij het zagen niet met kracht op de zaagketting; laat de ketting het werk doen en zorg met de klauwaanslag V voor een lichte hefboomdruk - gebruik de kettingzaag alleen wanneer u stevig staat - houd de kettingzaag iets rechts van het eigen lichaam

- gebruik de kettingzaag nooit met gestrekte armen en probeer niet op moeilijk bereikbare plaatsen te zagen, of staand op een ladder

- zaag nooit boven schouderhoogte

- de beste zaagresultaten worden bereikt wanneer de kettingsnelheid niet door overbelasting daalt ! wees voorzichtig aan het einde van de inzaging; zodra de zaag loskomt, verandert de gewichtskracht onverwacht (er bestaat kans op ongevallen voor benen en voeten) ! trek de zaag alleen met lopende zaagketting uit de inzaging

• Zagen van boomstammen - ondersteun de stam zo dat de inzaging niet sluit en de zaagketting niet vastklemt - stel korte houtstukken in en klem deze vast voor het zagen - voorkom het aanraken van stenen en spijkers, - de temperatuur van de batterij niet binnen het toegestane bedrijfstemperatuurbereik ligt van -20 tot +50°C --> 2 niveaus van de batterijniveau-indicator gaan knipperen als er op knop P

b wordt gedrukt; wacht tot de batterij weer binnen het toegestane bedrijfstemperatuurbereik zit - de batterij bijna leeg is (ter bescherming tegen diepe ontlading) --> er wordt (knipperend) een laag batterijniveau

c aangegeven door de batterijniveau- indicator als er op knop P wordt gedrukt; batterij opladen ! blijf niet op de aan/uit-schakelaar drukken nadat de machine automatisch is uitgeschakeld; de batterij kan beschadigd worden

• Spannen van zaagketting

! verwijder de batterij uit de machine - leg de kettingzaag neer op een vlak oppervlak - controleer of de kettingschakels goed in de geleidingssleuf van zwaard D liggen

1. draai blokkeerknop B los totdat deze alleen het

zwaard op zijn plek houdt (niet verwijderen)

2. til het zwaard iets op en houd het in die positie

3. draai kettingspanknop K omhoog totdat de

onderste kettingschakels omhoog komen en NET de onderzijde van zwaard D raken

4. draai blokkeerknop B aan door

deze rechtsom te draaien

5. laat het zwaard los

6. zaagketting is correct gespannen wanneer deze

in het midden ca. 4 mm kan worden opgetild ! controleer de kettingspanning voor het begin van de werkzaamheden, na de eerste keren zagen en tijdens het zagen regelmatig (elke 10 minuten) - in het bijzonder bij nieuwe zaagkettingen moet in het begin met verslapping worden gerekend - de levensduur van de zaagketting is in grote mate afhankelijk van voldoende smering en juiste spanning - span de zaagketting niet wanneer deze zeer heet is, omdat de ketting na het afkoelen samentrekt en dan te strak op het zwaard ligt

De levensduur en de snijcapaciteit van de ketting hangt af van optimale smering; daarom wordt tijdens het gebruik de zaagketting door middel van oliesproeier L

automatisch met zaagkettingolie gesmeerd ! de kettingzaag wordt niet met olie gevuld geleverd; het is belangrijk om de kettingzaag voor gebruik met olie te vullen ! het gebruik van de kettingzaag zonder zaagkettingolie of bij een oliepeil onder de minimummarkering leidt tot beschadiging van de kettingzaag - plaats de kettingzaag met olietankdop M naar boven op een geschikte ondergrond - schroef de olietankdop eraf en vul de olietank met zaagkettingolie (niet meegeleverd) - let erop dat er geen vuil in de olietank terechtkomt - breng de olietankdop weer aan en sluit af ! controleer het olieniveau voordat u aan de slag gaat en tijdens gebruik; vul olie bij wanneer het niveau onder indicator N komt - de vulling is voldoende voor ca. 15 minuten, afhankelijk van de pauzes en de intensiteit van de werkzaamheden - gebruik nooit gerecyclede olie of oude olie38 boom met een stroomleiding in aanraking komt, breng dan direct de energiemaatschappij hiervan op de hoogte) - stel u als bediener van de kettingzaag, bij zaagwerkzaamheden op een helling, boven de te vellen boom op, omdat de boom na de val waarschijnlijk bergaf zal rollen of glijden - voor het vellen dient een vluchtweg te worden gepland en wanneer nodig vrijgemaakt te worden (de vluchtweg dient van de te verwachten vallijn schuin naar achteren weg te leiden)

- houd voor het vellen rekening met de natuurlijke helling van de boom, de plaats van grote takken en de windrichting, om de valrichting van de boom te kunnen beoordelen - verwijder vuil, stenen, losse schors, spijkers, nieten en draad van de boom VELPROCEDURE: - zaag haaks op de valrichting een kerf (1 - 2) met een diepte van 1/3 van de boomdiameter

- zaag eerst de onderste horizontale inkeping (hierdoor voorkomt u het vastklemmen van de kettingzaag of van de geleidingsrails bij het zagen van de tweede inkeping) - zaag de inkeping (3) voor het vellen van de boom minstens 50 mm boven de horizontale inkeping (zaag de inkeping voor het vellen van de boom parallel aan de horizontale inkeping)

- zaag de inkeping slechts zo diep in, dat er nog een verbindingsstuk (valrand) blijft staan, dat als scharnier kan werken (het verbindingsstuk verhindert, dat de boom draait en in de verkeerde richting valt; zaag het verbindingsstuk niet door) - als de inkeping voor het vellen van de boom in de buurt van het verbindingsstuk komt, moet de boom met vallen beginnen - als het erop lijkt, dat de boom mogelijkerwijs niet in de gewenste richting valt of terugbuigt en de zaagketting vastklemt, onderbreekt u het zagen van de inkeping voor het vellen van de boom en gebruikt u een spie van hout, kunststof of aluminium om de inkeping te openen en om de boom in de gewenste valrichting te doen omslaan

- als de boom begint te vallen, de kettingzaag uit de inkeping verwijderen, de zaag uitschakelen, deze neerleggen en het gevarenbereik verlaten via de geplande vluchtroute (let op naar beneden vallende takken en struikel niet)

Snoeien is het afzagen van takken van een gevelde boom - laat grote, naar beneden gerichte takken eerst nog staan wanneer u takken van de gevelde boom afzaagt - zaag kleine takken in één keer af, zoals afgebeeld - zaag onder spanning staande takken van onderen naar boven om vastklemmen van de zaag te voorkomen ONDERHOUD / SERVICE

• Deze machine is niet bedoeld voor professioneel gebruik

• Houd machine altijd schoon (met name de ventilatie- openingen W

! verwijder vóór het reinigen de batterij uit de machine omdat deze omhoog geslingerd kunnen worden, de zaagketting kunnen beschadigen of ernstige verwondingen bij de gebruiker of omstanders kunnen veroorzaken ! raak met de lopende zaag geen draadafrasteringen of de grond aan - zagen in lengterichting dient met bijzondere zorgvuldigheid te gebeuren, omdat de klauwaanslag V

dan niet kan worden gebruikt; houd de zaag in een vlakke hoek om terugslag van de zaag te voorkomen - bij het zagen van onder spanning staand hout en onder spanning staande takken en bomen bestaat een verhoogde kans op ongevallen; hier is uiterste voorzichtigheid geboden (laat zulke werkzaamheden over aan een vakman)

• Boomstam in stukken zagen - leg indien mogelijk takken, balken of spieën onder de stam om deze te steunen - zorg ervoor dat u stevig staat en verdeel uw lichaamsgewicht gelijkmatig over beide voeten wanneer u de gevelde boomstam in stukken zaagt - als de boomstam over de hele lengte gelijkmatig op de grond ligt, zoals afgebeeld, zaagt u vanaf de bovenkant

- als de boomstam aan één kant hoger ligt, zoals afgebeeld, zaagt u eerst 1/3 van de stamdiameter vanaf de onderkant en vervolgens de rest vanaf de bovenkant

- als de boomstam aan twee kanten wordt ondersteund, zoals afgebeeld, zaagt u eerst 2/3 van de stamdiameter vanaf de bovenkant en vervolgens 1/3 vanaf de onderkant

- ga bij zaagwerkzaamheden op een helling altijd hoger dan de boomstam staan - verminder de aandrukkracht wanneer de stam bijna is doorgezaagd en blijf de handgrepen van de kettingzaag stevig vasthouden, zodat u tijdens het moment van doorzagen de controle over de machine behoudt ! let erop dat de zaagketting de grond niet raakt - wacht na het doorzagen tot de zaagketting tot stilstand is gekomen, voordat u de kettingzaag verwijdert - schakel de motor van de kettingzaag altijd uit voordat u naar een andere boom gaat

! met de kettingzaag mogen alleen bomen worden geveld waarvan de stamdiameter kleiner is dan de lengte van het zwaard ! scherm de werkomgeving af; let erop dat zich geen personen of dieren ophouden in de buurt waar de boom valt ! probeer nooit om een vastgeklemde zaag met een lopende motor vrij te krijgen; gebruik houten spieën om de zaagketting te bevrijden ! draag altijd een helm om beschermd te zijn tegen vallende takken VOORAFGAAND AAN VELLEN: - als u met twee of meer personen tegelijkertijd zaagt en velt, houd dan als afstand tussen de vellende en de zagende personen minstens de dubbele hoogte aan van de te vellen boom - let er bij het vellen van bomen op, dat u andere personen niet blootstelt aan gevaar, u geen leidingen raakt en geen materiële schade veroorzaakt (als een39 PROBLEMEN OPLOSSEN

• Hierna volgt een lijst van problemen, mogelijke oorzaken en corrigerende handelingen (neem contact op met de dealer of het servicestation, als u het probleem niet kunt vaststellen en oplossen) ! In geval van elektrische of mechanische storing, machine onmiddellijk uitschakelen en batterij verwijderen

De machine werkt niet - terugslagrem geactiveerd -> trek handbescherming S

De machine werkt soms wel/soms niet - interne bedrading defect -> neem contact op met dealer/servicestation - aan/uit-schakelaar defect -> neem contact op met dealer/servicestation

Zaagketting droog - geen olie in de olietank -> vul olie bij - ontluchting in olietankdop verstopt -> reinig de olietankdop - olieafvoerkanaal verstopt -> maak het olieafvoerkanaal vrij

Rem stopt ketting niet - terugslagrem defect -> neem contact op met dealer/ servicestation

Ketting of geleidingsrail heet - geen olie in de olietank -> vul olie bij - ontluchting in olietankdop verstopt -> reinig de olietankdop - olieafvoerkanaal verstopt -> maak het olieafvoerkanaal vrij - kettingspanning te hoog - stel de kettingspanning in - ketting bot -> slijp de ketting of vervang deze

Machine trilt abnormaal - kettingspanning te los -> stel de kettingspanning in - ketting bot -> slijp de ketting of vervang deze - ketting versleten -> vervang de ketting - zaagtanden wijzen in de verkeerde richting -> monteer de zaagketting opnieuw met de tanden in de juiste richting MILIEU

• Geef elektrisch gereedschap, batterijen, accessoires en verpakkingen niet met het huisvuil mee (alleen voor EU-landen) - volgens de Europese richtlijn 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient afgedankt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen - symbool

zal u in het afdankstadium hieraan herinneren - reinig het kunststofhuis van de kettingzaag met behulp van een zachte borstel en een schone doek (gebruik geen water, oplosmiddel of polijstmiddel) - demonteer na een gebruiksduur van 1 tot 3 uur de afscherming, het zwaard en de ketting en reinig deze met een borstel - verwijder met een borstel en een schone doek al het vastzittende materiaal onder de afscherming, het kettingwiel en de zwaardbevestiging - reinig de oliesproeier met een schone doek

• Controleer de kettingzaag regelmatig op klaarblijkelijke gebreken, zoals een losse, versleten of beschadigde zaagketting, losse bevestiging of versleten of beschadigde onderdelen

• Noodzakelijke reparaties en onderhoudswerkzaamheden moeten voor het gebruik van de kettingzaag worden uitgevoerd

• De werking van de automatische kettingsmering kan gecontroleerd worden door de zaag in te schakelen en deze met de punt vlakbij een stuk karton of papier op de grond te houden ! raak de grond niet aan met de ketting (neem een veiligheidsafstand van 20 cm in acht) - wanneer hierbij een toenemend oliespoor zichtbaar wordt, werkt de automatische smering correct - wanneer ondanks een volle olietank geen oliespoor zichtbaar wordt, dient u het gedeelte “PROBLEMEN OPLOSSEN” te lezen of contact met de dealer op te nemen

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen - stuur de machine ongedemonteerd, samen met het aankoopbewijs, naar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com) ! maak voor verzending van de kettingzaag altijd de olietank leeg

• Denk erom, dat beschadigingen als gevolg van overbelasting of onjuist gebruik van de machine niet onder de garantie vallen (voor de garantievoorwaarden van SKIL zie www.skil.com of raadpleeg uw dealer)

- wanneer de kettingzaag langdurig moet worden opgeborgen, moeten zaagketting en zwaard eerst worden gereinigd - als het gereedschap wordt opgeborgen, moet de olietank helemaal worden leeggemaakt - gebruik kettingbescherming X bij opslag van de machine - bevestig de opslagrail Y stevig aan de muur met 2 schroeven (niet meegeleverd) en zorg dat deze waterpas hangt - zorg ervoor dat de haak Z samen wordt gemonteerd met de rail Y - berg het gereedschap op door het op te hangen aan de opberghaak Z - let op olielekkage bij gebruik van opslaghaak Z - berg de machine binnenshuis op in droge, afgesloten ruimten, buiten het bereik van kinderen40 Q Säkerhetsbrytare R Strömbrytare S Kedjebromsutlösning (handskydd) T Främre handtag U Bakre handtag V Metalltagganslag W Ventilationsöppningar X Kedjeskydd Y Upphängningsskena (skruvar medföljer inte) Z Upphängningskrok SÄKERHET

• Gemeten volgens EN 60745 bedraagt het geluidsdrukniveau van deze machine 80,6 dB(A) en het geluidsvermogen-niveau 100,6 dB(A) (onzekerheid K = 1,87 dB), en de vibratie 5,5 m/s² (vectorsom van drie richtingen; onzekerheid K = 1,5 m/s²)

• Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen - gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen - wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren ! bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren
