ПОСІБНИК КОРИСТУВАЧА 0540 CA SKIL

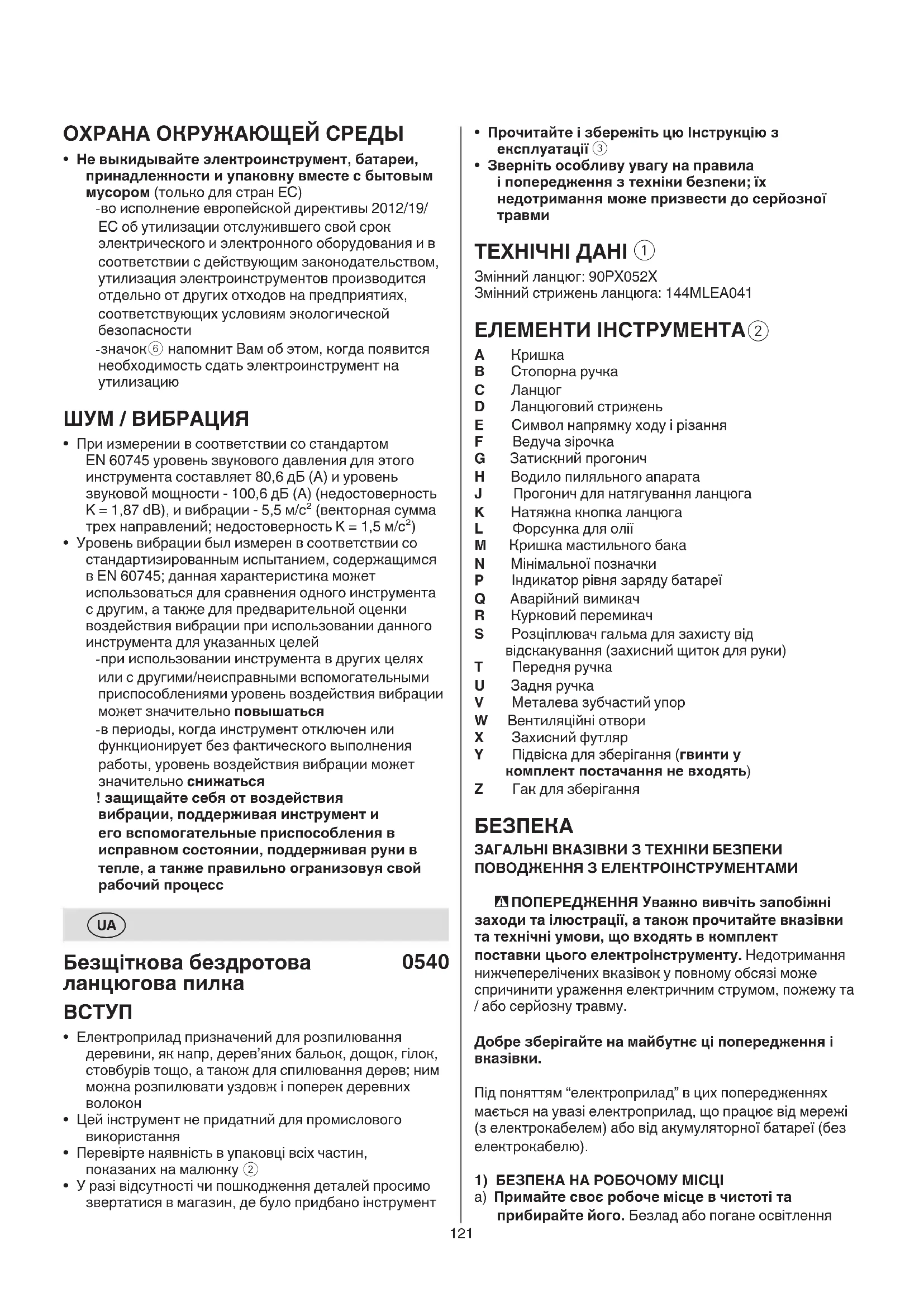

UA ОРИГИНАЛЬНА ІНСТРУКЦІЯ 121

З ЕКСПЛУАТАЦІЇ

3) ЛИЧНАЯ БЕЗОПАСНОСТЬ

Безщіткова бездротова 0540 ланцюгова пилка

ВСТУП

• Електроприлад призначений для розпилювання деревини, як напр, дерев'яних бальок, дощок, гілок, стовбурів тощо, а також для спилювання дерев; ним можна розпилювати уздовж і поперек деревних волокон
• Цей інструмент не придатний для промислового використання
• Перевірте наявність в упаковці всіх частин, показаних на малюнку ②

• У разі відсутності чи пошкодження деталей просимо звертатися в магазин, де було придбано інструмент

• Прочитайте і збережіть цю Інструкцію з експлуатації ③

• Зверніть особливу увагу на правила і попередження з техніки безпеки; їх недотримання може призвести до серйозної травми

ТЕХНІЧНІ ДАНІ ①

Змінний ланцюг: 90РХ052Х

Змінний стрижень ланцюга: 144MLEA041

ЕЛЕМЕНТИ ІНСТРУМЕНТА②

A Кришка
В Стопорна ручка
С Ланцюг
D Ланцюговий стрижень
Е Символ напрямку ходу і різання
F Ведуча зірочка
G Затискний прогонич
Н Водило пиляльного апарата
J Прогонич для натягування ланцюга
К Натяжна кнопка ланцюга
L Форсунка для олії
М Кришка мастильного бака
N Мінімальної позначки
Р Індикатор рівня заряду батареї
Q Аварійний вимикач
R Курковий перемикач
S Розціплювач гальма для захисту від відскакування (захисний щиток для руки)
Т Передня ручка
U Задня ручка
V Металева зубчастий упор
W Вентиляційні отвори
X Захисний футляр
У Підвіска для зберігання (гвинти у комплект постачання не входять)
Z Гак для зберігання

БЕЗПЕКА

ЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ПОВОДЖЕННЯ З ЕЛЕКТРОІНСТРУМЕНТАМИ

ПОПЕРЕДЖЕННЯ Уважно вивчіть запобіжні заходи та ілюстрації, а також прочитайте вказівки та технічні умови, що входять в комплект поставки цього електроінструменту. Недотримання нижчеперелічених вказівок у повному обсязі може спричинити ураження електричним струмом, пожежу та / або серйозну травму.

Добре зберігайте на майбутнє ці попередження і вказівки.

Під поняттям “електроприлад” в цих попередженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

1) БЕЗПЕКА НА РОБОЧОМУ МІСЦІ

a) Примайте своє робоче місце в чистоті та прибирайте його. Безлад або погане освітлення

на робочому місці можуть призводити до нещасних випадків.

b) Не працюйте з приладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари.

с) Під час працювання з приладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.

2) ЕЛЕКТРИЧНА БЕЗПЕКА

a) Штепсель приладу повинен пасувати до розетки. Не дозволяється що-небудь міняти в штепселі. Для роботи з приладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик удару електричним струмом.

b) Уникайте контакту частей тіла із заземленими поверхнями, як напр., трубами, батареями опалення, печами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека удару електричним струмом.

с) Захищайте прилад від дощу та вологи. Попадання води в електроінструмент збільшує ризик удару електричним струмом.

d) Не використовуйте кабель для перенесення приладу, підвішування або витягування штепселя з розетки. Захищайте кабель від жари, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик удару електричним струмом.

e) Для зовнішніх робіт обов'язково використовуйте лише такий подовжувач, що допущений для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик удару електричним струмом.

f) Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисту від витоку в землю. Використання зристрою захисту від витоку в землю зменшує ризик удару електричним струмом.

3) БЕЗПЕКА ЛЮДЕЙ

a) Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся приладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або лік. Мить неуважності при користуванні приладом може призводити до серйозних травм.

b) Вдягайте особисте захисне спорядження та обов'язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., - в залежності від виду робіт - захисної маски, спецвзуття, що не ковзається, каски або навушників, зменшує ризиск травм.

с) Уникайте ненавмисного вминання. Перш ніж вмикати електроприлад в електромережу або встромляти акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або встромляння в розетку увімкнутого приладу може призводити до травм.

d) Перед тим, як вмикати прилад, приберіть налагоджувальні інструменти та гайковий ключ. Знаходження налагоджувального інструмента або ключа в деталі, що обертається, може призводити до травм.

e) Не переоцінюйте себе. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над приладом у несподіваних ситуаціях.

f) Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся й одяг до деталей, що рухаються. Просторий одяга, прикраси та довге волосся можуть попадати в деталі, що рухаються.

g) Янщо існує можливість монтувати пиловідсмоктувальні або пилоуловлювальні пристрої, переконайтеся, щоб вони були добре під'єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.

h) Добре знання електроінструментів, отримане в результаті частого їх використання, не повинно призводити до самовпевненості й ігнорування принципів техніки безпеки. Необережна дія може в одну мить призвести до важкої травми.

4) ПРАВИЛЬНЕ ПОВОДЖЕННЯ ТА КОРИСТУВАННЯ ЕЛЕКТРОПРИЛАДАМИ

a) Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для певної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності.

b) Не користуйтеся приладом з пошкодженим вимикачем. Прилад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати.

с) Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею, якщо вона знімається. Ці попереджувальні заходи з техніки безпеки зменшують ризик ненавмисного запуску приладу.

d) Зберігайте електроприлади, якими Ви саме не користуєтесь, далеко від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку.

e) Старанно доглядайте за електроінструментами і приладдям. Перевірте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були поламаними або настільки пошкодженими, щоб це могло вплинути на функціонування приладу. Пошкоджені деталі треба відремонтувати в авторизованій майстерні, перш ніж ними можна знову користуватися. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами.

f) Тримайте різальні інструменти добре нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та їх легше вести.

g) Використовуйте електроприлади, приладдя до них, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призводити до небезпечних ситуацій.

h) Тримайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або густого мастила. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних ситуаціях.

5) ПРАВИЛЬНЕ ПОВОДЖЕННЯ ТА КОРИСТУВАННЯ ЕЛЕКТРОПРИЛАДАМИ, ЩО ПРАЦЮЮТЬ НА АКУМУЛЯТОРНИХ БАТАРЕЯХ

a) Заряджуйте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі.

b) Використовуйте в електроприладах лише рекомендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі.

с) Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпнами, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу.

d) При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатново зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опік.

e) Не використовуйте пошкоджені або модифіковані акумулятори або електроінструменти. Пошкоджені або модифіковані акумулятори повестися неочікувано, що може призвести до пожежі, вибуху або ризику травми.

f) Не піддавайте акумулятор або електроінструмент дії вогню або високих температур. Вогонь або температури вищі за 130°C можуть призвести до вибуху.

g) Виконуйте всі вказівки із заряджання і не заряджайте акумулятор або електроінструмент за температур, що виходять за вказані в інструкції межі. Неправильне заряджання або заряджання за температур, що виходять за вказані межі, може пошкодити батарею і підвищити ризик займання.

6) CEPBIC

a) Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час.

b) Ніколи не обслуговуйте пошкоджені акумулятори. Обслуговувати акумулятори дозволяється лише виробнику або авторизованим сервісним організаціям.

ПОПЕРЕДЖЕННЯ ДЛЯ ЛАНЦЮГОВИХ ПИЛОК

• Дітям і підліткам, за винятком учнів віком старше 16 років під доглядом дорослих, не дозволяється працювати з ланцюговою пилкою. Це саме стосується осіб, що не знайомі або погано знайомі з правилами поводження з ланцюговою пилкою. Інструкція з експлуатації завжди має знаходитися поблизу. Не дозволяється працювати з ланцюговою пилкою особам, що перевтомлені або мають погану фізичну підготовку.

- Коли ланцюг рухається, не підставляйте частини тіла під ланцюг. Перш ніж вмикати пилку, впевніться, що ланцюг не торкається ні до чого. Під час роботи з ланцюговою пилкою миті неуважності може бути достатньо, щоб ланцюг захопив одяг або частини тіла.

- Добре тримайте ланцюгову пилку правою рукою за задню рукоятку і лівою – за передню. Тримання ланцюгової пилки в іншому положенні збільшує ризик тілесних ушкоджень і є недопустимим.

- Тримайте електроінструмент тільки за ізольовані захватні поверхні, так як ланцюг пилки може стикатися з прихованою проводкою. Ланцюг пилки, торкаючись проводки, що знаходиться під напругою, може заряджати також і металеві частини електроінструмента та призводити до удару електричним струмом.

- Вдягайте захисні окулярі і навушники. Рекомендується вдягати також захисне спорядження для захисту голови, рук і ніг. Придатний захисний одяг зменшує небезпеку поранення стружкою, що розлітається, та травм внаслідок випадкового торкання до ланцюга.

- Не працюйте з ланцюговою пилкою на дереві. При експлуатації ланцюгової пилки на дереві існує небезпека поранення.

- Завжди слідкуйте за стійким положенням і користуйтеся ланцюговою пилкою, лише якщо Ви стоїте на твердій, надійній і рівній основі. Слизька або нестабільна основа при використанні драбини може призвести до втрати рівноваги і контролю за ланцюговою пилкою.

- При розпилюванні гілок, що знаходяться у пружному стані, майте на увазі, що гілка може знову розігнутися. При вивільненні напруги у деревному волокні гілка, що була напружена, може вдарити Вас та/або вивести ланцюгову пилку з-під контролю.

- Будьте особливо обережними при зрізанні підліска та молодих дерев. Тонкий матеріал може заплутатися в ланцюзі та вдарити Вас або збити Вас з ніг.

- Переносьте ланцюгову пилку вимкнутою за передню рукоятку, щоб вона була повернута від Вас. При транспортуванні та зберіганні ланцюгової пилки завжди вдягайте захисну кришку. Ретельне поводження з ланцюговою пилкою зменшує імовірність випадкового торкання до ланцюга, що рухається.

- Виконуйте вказівки щодо змащення, натягу ланцюга і заміни приладдя. Неправильно натягнутий або змащений ланцюг може порватися та збільшує небезпеку сіпання приладу.

- Рукоятки завжди мають бути сухими і не забрудненими олією або мастилом. Жирні

рукоятки вислизають з рук і призводять до втрати контролю над приладом.

- Розпилюйте лише деревину. Використовуйте ланцюгову пилку лише для робіт, для яких вона призначена (напринлад: не використовуйте ланцюгову пилку для розпилювання пластмаси, цегляної кладки та не дерев'яних будівельних матеріалів). Використання ланцюгової пилки для робіт, для яких вона не призначена, може призвести до небезпечної ситуації.

ПРИЧИНИ I СПОСОБИ УНИКНЕННЯ СІПАННЯ

• Прилад може сіпнутися, якщо кінчик напрямної шини торкнеться чого-небудь або якщо деревина прогнеться і ланцюг застряне в прорізі
• Торкання кінчиком напрямної шини може в деяких випадках призводити до несподіваної спрямованої назад реакції, при якій напрямна шина відскакує угору і у Вашому напрямку
• Застрявання ланцюга у верхній частині напрямної шини може призводити до відскакування шини у Вашому напрямку
• Всі ці реакції можуть призводити до втрати контролю над пилкою і, не виключено, до важких травм (не полягайтеся на одне лише захисне приладдя, що ним обладнана ланцюгова пилка; при користуванні ланцюговою пилкою Ви повинні вжити різних заходів, щоб під час роботи з пилкою уникнути небезпеки нещасного випадку і травм)
• Сіпання – це результат неправильної експлуатації або помилок при роботі з електроприладом. Йому можна запобігти за допомогою належних запобіжних заходів, що описані нижче:

-добре тримайте пилку обома руками, великий і вказівний палець також мають обхоплювати рукоятку. Ваше тіло і руки мають знаходитися в такому положенні, в якому Ви зможете витримати сіпання приладу (витримати сіпання можна, якщо вжиті придатні заходити; ні в якому разі не випускайте ланцюгову пилку з рук)

-уникайте неприродних положень тіла і не розпилюйте вище рівня плеча (цим Ви уникнете ненавмисного торкання чого-небудь кінчиком шини і здобудете кращий контроль над ланцюговою пилкою в несподіваних ситуаціях)

-використовуйте запасні стрижні і ланцюги тільки зазначені виробником (неправильна Заміна стрижнів і ланцюгів може привести до обриву ланцюга і / або віддачі)

-виконуйте вказівки виготовлювача стосовно загострення і технічного обслуговування ланцюга (занизькі обмежувачі глибини збільшують можливість сіпання)

БЕЗПЕКА ЛЮДЕЙ

• Рекомендується, щоб перед першою експлуатацією користувач отримав від досвідченого спеціаліста практичний інструктаж стосовно користування ланцюговою пилкою і захисним спорядженням; в якості першої вправи радимо розпиляти стовбур на козлах або на підставці
• Не торкайтеся ланцюга, що знаходиться в русі
• Ні в якому разі не працюйте з ланцюговою пилкою поблизу інших людей, дітей або тварин
• Ні в якому разі не працюйте з ланцюговою пилкою після вживання горілчаних напоїв, наркотичних засобів або болезаспокійливих лік

- Переконайтеся, що діти не мають змоги гратися з інструментом

ПІСЛЯ ВИКОРИСТАННЯ

• Завжди вимикайте інструмент і виймайте акумулятор -коли залишаєте інструмент без нагляду -перед тим, як виймати застряглі предмети -перед тим, як оглядати, очищувати інструмент або проводити з ним інші операції -у разі потрапляння на сторонній предмет -якщо інструмент починає засильно вібрувати
• Зберігати інструмент у приміщенні в сухому, не доступному для дітей місці -зберігайте акумулятор окремо від інструменту

АКУМУЛЯТОР

• Акумулятор, який постачається в комплекті, є частково зарядженим (повністю зарядіть акумулятор в зарядному пристрої перед першим використанням свого електроінструменту, щоб забезпечити повну потужність акумулятора)

• Використовуйте з інструментом тільки такі акумулятори і зарядні пристрої -Акумулятор SKIL: BR1*31**** -Зарядний пристрій SKIL: CR1*31****

• Не використовуйте пошкоджений акумулятор; його треба замінити

• Не розбирайте акумулятор
• Виключіть можливість потрапляння дощу на інструмент або акумулятор
• Дозволена температура довкілля (інструмент/зарядний пристрій/акумулятор):
• під час зарядження 4...40°C
• під час роботи -20...+50°C
• під час зберігання -20...+50°C

ПОЯСНЕННЯ ДО УМОВНИХ ПОЗНАЧЕНЬ НА ІНСТРУМЕНТІ/АКУМУЛЯТОРІ

③ Перед використанням прочитайте інструкцію із застосування
④ При влученні у вогонь батареї вибухають, тому в жодному разі не спалюйте батареї
⑤ Виключіть можливість потрапляння на інструмент дощу
⑥ Одягайте захисні окуляри та засоби захисту волосся
⑦ Зберігайте інструмент/зарядний пристрій/акумулятор при температурі не більшій 50°C
⑧ Не викидайте електроінструмент та батареї разом зі звичайним сміттям

ВИКОРИСТАННЯ

- Інструкції зі збирання ⑨

! виймайте акумулятор з інструмента ! при роботах з ланцюгом завжди вдягайте захисні рукавиці

-покладіть ланцюгову пилку на рівну поверхню -щоб зняти кришку А, поверніть ручку фіксації В порти годинникової стрілки -покладіть пиляльний ланцюг С в паз пиляльного апарата D -встановіть ланцюг на привідну зірочку F і напрямний стрижень ланцюга D так, щоб кріпильний болт G і напрямні ребра Н помістилися в шпонковий паз ланцюгового стрижня D ! порівняйте ланцюг з символом напрямку ходу E

-перевірте, чи добре встановлені всі деталі та чи добре тримаються в цьому положенні пиляльний апарат і ланцюг

-встановіть кришку А як показано на малюнку

-за необхідністю трохи поверніть натяжну кнопку ланцюга К, щоб зіставити прогонич для натягування ланцюга J і отвір у пиляльному апараті D

-повертайте натяжну ручку ланцюга К лише настільки, щоб пиляльний ланцюг був лише злегка натягнутий

-затягніть ручку фіксації В на затискному прогоничу G, повернувши за годинниковою стрілкою

- Заряджання акумулятора

! ознайомтеся з попередженнями і вказівками з техніки безпеки, які надаються з зарядним пристроєм

• Видалення/встановлення батареї ②

-2 необхідно встановити акумуляторні батареї

- Індикатор рівня заряду батареї ⑩

-натисніть кнопку індикатора рівня заряду акумулятора Р, щоб дізнатися поточний рівень заряду ⑩ а

! якщо після натискання кнопки Р ^10 b починає блимати індикатор найнищого рівня заряду батареї, то батарея розряджена

! якщо 2 увесь індикатор рівня заряду батареї після натискання кнопки Р ⑩с починає блимати, батарея не знаходиться в допустимому діапазоні робочих температур

- Захист акумулятора

Инструмент раптово вимикається або не вмикається, якщо

- навантаження занадто високе -- > приберіть навантаження і перезапустіть

-температура батареї не знаходиться в допустимому діапазоні робочих температур від -20 до +50°C --> > 2 усі індикатори рівня батареї починають блимати при натисканні кнопки Р ⑩b; зачекайте, поки батарея не повернеться в допустимий діапазон робочих температур

-батарею майже розряджено (для захисту від глибокого розряду) --> низький рівень заряду батареї або блимання низького рівня заряду батареї ⑩ с показано індикатором рівня заряду батареї при натисканні кнопки Р; зарядіть батарею

! не продовжуйте роботу та не натискайте вминач після автоматичного вимкнення інструмента; такими діями можна пошкодити батарею

• Натягування ланцюга ⑪

! виймайте акумулятор з інструмента

-покладіть ланцюгову пилку на рівну поверхню

-перевірте, чи правильно лежать ланки ланцюга в напрямному пазі пиляльного апарата D

1. ослабте ручку фіксації В, поки пиляльний апарат не буде утримуватись в положенні (не знімайте)

2. трохи підніміть пиляльний апарат та зафіксуйте в цьому положенні

3. поверніть натяжну кнопку ланцюга К догори, поки не з'являться найнижчі ланки і не будуть МАЙЖЕ торкатися нижньої частини пиляльного апарату D

4. затягніть ручку фіксації В, повернувши за годинниковою стрілкою

5. відпустіть пиляльний апарат

6. пиляльний ланцюг натягнутий правильно, якщо посередині його можна підняти прибл. на 4 мм

! натяг ланцюга треба перевіряти перед початком роботи, після перших розпилів і регулярно кожні 10 хвилин під час роботи

-особливо коли ланцюг ще новий, на початку треба приймати до уваги сильне розтягування

-довговічність пиляльного ланцюга в значній мірі залежить від достатнього змащення і правильного натягування

-не підтягуйте пиляльний ланцюг в дуже розігрітому стані, оскільки після охолодження він зщулюється і дуже натягується на пиляльному апараті

- Змашення ⑫

Строк служби і різальна здібність ланцюга залежать від оптимального змашення; з цієї причини під час роботи пиляльний ланцюг автоматично змашується через форсунку для олії L ② липкою олією

! ланцюгова пилка постачається без липкої олії для ланцюга в мастильному бачку; перед початком експлуатації пилки треба залити олію

! робота з ланцюговою пилкою без олії для ланцюга або з рівнем олії нижче мінімальної позначки призводить до пошкодження ланцюгової пилки

-встановіть ланцюгову пилку на придатну основу кришкою мастильного бака М догори

-відкрутіть кришку і залийте в мастильний бак липку олію для пиляльних ланцюгів (не входить до комплекту)

-слідкуйте за тим, щоб в мастильний бак не потрапив бруд

-знову поставте і закрутіть кришку мастильного бака

! перевіряйте рівень масла перед початком роботи та регулярно під час експлуатації; додайте масла, якщо його рівень опустився нижче позначки N

-залитої олії – в залежності від перерв у роботі і інтенсивності роботи – вистачає прибл. на 15 хвилин

-нів якому разі не використовуйте вторинну або стару олію

• Вкл/Викл ⑬

-вмикайте інструмент спочатку натисканням на вимикач-запобіжник Q, а потім на курок-вимикач R

-вимкніть інструмент, відпустивши тригер R

! після робочої операції не зупиняйте ланцюгову пилку переднім захисним щитком для руки S ② (= гальмо для захисту від відскакування)

• Гальмо для захисту від відскакування ⑭

Гальмо для захисту від відскакування це захисний механізм, що спрацьовує через передній захисний щиток S при відскакуванні приладу ->ланцюг зупиняється протягом короткого часу

Час від часу перевіряйте справність:

-посуньте уперед передній захисний щиток S і коротко увімкніть ланцюгову пилку -> ланцюг не повинен почати рухатися

-щоб знову розблокувати гальмо для захисту від відскакування, відпустіть курковий перемикач R і потягніть передній захисний щиток для руки S назад

• Використання інструменту

-завжди добре тримайте ланцюгову пилку обома руками (ліва рука має знаходиться на передній рукоятці Т, права – на задній U); ніколи не тримайте пилку під час розпилювання лише одною рукою ⑮а -електрокабель завжди розташовуйте позаду, за межами пиляльного ланцюга і розпилюваного матеріалу; розташовуйте його так, щоб він не міг заплутатися у гілках

! приставляйте ланцюг до деревини лише після того, як він почне працювати на повній швидкості

-щоб обперти ланцюгову пилку об деревину, використовуйте металева зубчастий упор V ^15 а

-під час розпилювання використовуйте зубчастий упор в якості важеля (*) ⑮а

-при розпилюванні товстих гілок або стовбурів час від часу переставляйте зубчастий упор нижче; для цього відведіть ланцюгову пилку назад, щоб вивільнити зубчастий упор, і приставте його нижче; при цьому пилка має залишатися в пропиленій щілині

-під час роботи не натискуйте з силою на пиляльний ланцюг, натомість злегка натискуйте на зубчастий упор V начебто на важіль

-для роботи з ланцюговою пилкою ви маєте зайняти стійке положення

-тримайте ланцюгову пилку трохи праворуч від себе ⑮b

-ніколи не тримайте ланцюгову пилку під час роботи на витягнутих руках, не пробуйте дотягнутися пилкою до важно доступних місць, також і з використанням драбини ⑮ с

-ніколи не розпилюйте вище рівня плечей⑮d

-для досягнення найкращих результатів розпилювання не перевантажуйте пилку настільки, щоб ланцюг рухався повільніше

! обережно в кінці розпилини;тільки-но пилка вийде з деревини, несподіванно міняється її сила ваги (це таїть в собі небезпеку поранення ніг і ступней)

! витягуйте пилку з розпилу, коли ланцюг ще рухається

• Розпилювання стовбурів

-кладіть стовбур і обпирайте його так, щоб запобігти закриванню пропиленої щілини і заклинюванню ланцюга

-короткі дрова треба перед розпилюванням вирівняти і затиснути

-слідкуйте за тим, щоб не торкнутися каміння і цвяхів, оскільки вони можуть відскочити або пошкодити пиляльний ланцюг, або призвести до серйозних травм користувача або оточуючих осіб

! не торкайтеся пилкою, що працює, дротяних огорож і землі

-поздовжне розпилювання треба здійснювати з особливою увагою, оскільки при ньому не використовується зубчастий упор V ②; ведіть пилку під плоским кутом, щоб запобігти відскакуванню пилки

-при розпилюванні деревини, гілок і дерев, що знаходяться у пружному стані, існує збільшена небезпека нещасних випадків; при таких роботах

треба бути дуже обережними (тані роботи повинні виконувати лише кваліфіковані фахівці)

- Розпилювання стовбура (розпилювання спиляного дерева на частини)

-за можливістю треба підперти стовбур гілками, колодами або клинами

-слідкуйте за стійким положенням тіла і за рівномірним розподілом ваги тіла на обидві ноги

-після того, як стовбур буде рівномірно підпертий по всій довжині, як показано, розпилюйте його згори ⑯а

-якщо стовбур дерева спирається, як показано, на один бік, спочатку зробіть надпил знизу на третину діаметра і потім розпилюйте зверху до висоти нижнього надпилу ⑯b

-якщо стовбур дерева спирається, як показано, на обидва боки, спочатку зробіть надпил зверху на третину діаметра і потім розпилюйте знизу до висоти верхнього надпилу ⑯с

-при роботах на схилах стійте, як показано, вище стовбура

-щоб зберегти контроль над пилкою, коли стовбур майже перепиляний, зменшіть натискування в кінці пропилу, але продовжуйте міцно тримати пилку за рукоятки

! слідкуйте за тим, щоб пилка не торкнулася землі

-після того, як стовбур буде перепиляний, зачекайте, поки пилка не зупиниться, перш ніж витягти її з пропилу

-завжди вимикайте мотор пилки, коли будете переходити від дерева до дерева

• Спилювання дерев ⑰

! ланцюговою пилкою можна спилювати лише дерева, діаметр стовбура в яких менший за довжину пиляльного апарата

! загородіть зону роботи; слідкуйте за тим, щоб в зоні звалювання дерева не було людей або тварин

! ні в якому разі не пробуйте звільнити заклинену пилку при працюючому моторі; щоб звільнити ланцюг, використовуйте дерев'яні клини

! завжди носіть шолом, щоб захистити себе від гілок, що падають

ПЕРЕД ВИРУБАННЯМ:

-якщо розпилюванням та звалюванням дерев займаються дві або більше осіб одночасно, відстань між особами, що звалюють дерева, та особами, що їх розпилюють, має становити щонайменше дві висоти дерева, що валиться

-при звалюванні дерев необхідно слідкувати за тим, щоб не наражати на небезпеку інших осіб, не торкатися шнуру живлення і не спричиняти пошкодження матеріальних цінностей (якщо дерево торкнеться мережі електропостачання, необхідно негайно повідомити енергопостачальне підприємство)

-при роботах на схилі користувач ланцюгової пилки повинен стояти на місцевості вище дерева, яке він звалює, оскільки після звалювання дерево ймовірно покотиться або зісковзне вниз

-перед звалюванням необхідно спланувати і, якщо необхідно, очистити шлях для відступу (шлях для відступу має проходити косо назад від очікуваної лінії падіння) ⑰а -перед звалюванням необхідно врахувати природний нахил дерева, розташування великих гілок та напрямок вітру, щоб оцінити напрямок падіння дерева -прибирайте з дерева бруд, каміння, кору, що відстала, цвяхи, закріпки та дріт

ПРОЦЕДУРА ВИРУБАННЯ:

-зробіть перпендикулярно напрямку, куди буде падати дерево, надпил (1 – 2) глибиною в 1/3 від діаметра стовбура як, це показано на малюнку ⑰

-спочатку зробіть нижній горизонтальний надпил (таким чином Ви запобіжите заклинюванню ланцюга або напрямної шини, коли робитимете другий надпил)

-зробіть основний пропил (⑰) на висоті щонайменше 50 мм над горизонтальним надпилом (зробіть основний пропил паралельно до горизонтального надпилу) 3b

-зробіть основний пропил лише такої глибини, щоб залишилася стояти лише одна перемичка (для звалювання), яка могла б виконувати функцію шарніру (перемичка запобігає обертанню або падінню дерева не в тому напрямку; не перепилюйте перемичку)

-при наближенні основного пропилу до перемички дерево має почати падати

-якщо стане видно, що дерево може впасти не в бажаному напрямі або відхилиться назад і пиляльний ланцюг застряне, припиніть основний пропил і використайте клини з деревини, пластмаси або алюмінію, щоб відкрити проріз і повернути дерево у бажаному напрямку падіння ⑰с

-коли дерево почне падати, витягніть ланцюгову пилку з розрізу, вимкніть, покладіть її і залиште небезпечну зону запланованим шляхом відступу (зважайте на гілки, що падають долу, і не перечіпляйтеся)

- Очищення від сучків ⑱

Мається на увазі зрізання гілок на спиляному дереві -при цьому великі, спрямовані донизу гілки, на які спирається дерево, спочатку треба залишити -поспилюйте невеликі гілки, як це показано на малюнку -гілки, що знаходяться у пружному стані, треба спилювати знизу, щоб запобігти заклинюванню пилки

ДОГЛЯД/ОБСЛУГОВУВАННЯ

- Цей інструмент не придатний для промислового використання

- Завжди тримайте інструмент в чистоті (особливо вентиляційні отвори W ②)

! виймайте акумулятор з інструмента перед очищенням

-прочищайте литий пластмасовий корпус ланцюгової пилки м'якою щіткою і чистою ганчіркою (не дозволяється використовувати воду, розчинники і полірувальні засоби)

-після 1 – 3 годин роботи зніміть кришку, пиляльний апарат і ланцюг і прочистіть їх щіткою -за допомогою щітки і чисти ганчірки зчистіть бруд, що поналипав під кришкою, коло ведучої зірочки і на кріпленні пиляльного апарата -чистою ганчіркою протріть форсунку для олії

- Регулярно перевіряйте ланцюгову пилку на предмет явних недоліків, як напр., провисання, спадання або сильне пошкодження пиляльного ланцюга, послаблення кріплення, спрацювання або пошкодження деталей

- Необхідні ремонтні роботи і роботи з технічного обслуговування треба виконувати до початку роботи з ланцюговою пилкою

- Як працює автоматична система змащення, можна перевірити, якщо увімкнути пилку і тримати її над підлогою кінчиком в напрямку картону або паперу ! не торкайтеся ланцюгом підлоги (відстань має становити 20 см)

-якщо при цьому з'являється і збільшується олійна пляма, автоматична система змащення працює бездоганно

-якщо незважаючи на повний бачок олійна пляма не з'являється, див. розділ "УСУНЕННЯ НЕПОЛАДОК" або зверніться до дилера

- Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів SKIL

-надішліть нерозібраний інструмент разом з доказом купівлі до Вашого дилера або до найближчого центру обслуговування SKIL (адреси, а також діаграма обслуговування пристрою, подаються на сайті www.skil.com)

! перед відправленням ланцюгової пилки, будь ласна, обов'язково спорожніть мастильний бачок

- Візьміть до відома, що ушкодження внаслідок перевантаження або неналежного поводження з інструментом не будуть включені в гарантію (умови гарантії SKIL див. на сайті www.skil.com або довідайтеся в дилера у Вашому регіоні)

• Зберігання ⑲

-перед тим як заховати ланцюгову пилку на довгий час, прочистіть пиляльний ланцюг і пиляльний апарат

-при зберіганні інструмент, будь ласка, обов'язково спорожніть мастильний бачок

-на час зберігання інструменту X одягніть захисний футляр

-надійно закріпіть підвіску У на стіні за допомогою 2 гвинтів (не входять у комплект постачання), вирівнявши їх по горизонталі

-переконайтеся, що гак Z встановлений разом з рейкою Y

-зберігайте інструмент, повісивши його на гачок для зберігання Z

-під час використання гачка для зберігання Z будьте обережні, щоб не пролилось масло

- зберігати інструмент у приміщенні в сухому, не доступному для дітей місці

УСУНЕННЯ НЕПОЛАДОК

- Нижче наведено перелік несправностей, їх можливих причин і корективних дій (якщо за їх допомогою вирішити проблему не вдається, зверніться до дилера або у сервісний центр)

! у разі електричної або механічної несправності негайно вимкніть інструмент та видаліть акумулятор

Инструмент не працює

-спрацювало гальмо для захисту від відскакування

-> потягніть захисний щиток для руки S ② в положення

-батарею розряджено -> зарядіть батарею

-гаряча батарея - > дайте батареї охолонути

-внутрішня помилка -> зверніться до дилера або у сервісний центр

Иструмент періодично вимикається

-пошкоджено внутрішню проводку -> зверніться до дилера або у сервісний центр

-пошкоджено вимикач живлення -> зверніться до дилера або у сервісний центр

¶ляльний ланцюг сухий

-в мастильному бачку нема олії -> долийте олію

-в кришці мастильного бачка забився вентиляційний отвір -> прочистіть кришку мастильного бака

-забився канал для виходу олії -> прочистіть канал для виходу олії

Ланцюг не гальмується

-Гальмо для захисту від відскакування/Гальмо інерційного вибігу -> вибігузверніться до дилера або у сервісний центр

Ланцюг/напрямна шина перегрілися

-в мастильному бачку нема олії -> долийте олію

-в кришці мастильного бачка забився вентиляційний отвір -> прочистіть кришку мастильного бака

-забився канал для виходу олії -> прочистіть канал для виходу олії

-ланцюг занадто сильно натягнутий -> поправте натягнення ланцюга

-ланцюг затупився -> загостріть або поміняйте ланцюг

І★струмент сильно вібрує

-занадто слабо натягнутий ланцюг -> поправте натягнення ланцюга

-ланцюг затупився -> загостріть або поміняйте ланцюг

-ланцюг спрацювався -> поміняйте ланцюг

-зуби ланцюга дивляться не в той бік -> заново монтуйте пиляльний ланцюг, щоб зуби дивилися в правильному напрямку

ОХОРОНА НАВКОЛИШНЬОЇ СЕРЕДИ

- Не викидайте електроінструмент, батареї, принадлежності та упаковку разом зі звичайним сміттям (тільки для країн ЄС)

-відповідно до європейської директиви 2012/19/ЄС щодо утилізації старих електричних та електронних приладів, в залежності з місцевим законодавством, електроінструмент, який перебував в експлуатації повинен бути утилізований окремо, безпечним для навколишнього середовища шляхом -малюнок⑥ нагадає вам про це

ШУМ / ВІБРАЦІЯ

- Зміряний відповідно до EN 60745 рівень тиску звуку даного інструменту 80,6 дБ(А) і потужність звуку 100,6 дБ(А) (похибка K = 1,87 дБ), і вібрація 5,5 м/с² (векторна сума трьох напрямків; похибка K = 1,5 м/с²)

- Рівень вібрації було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 60745; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей -при використанні інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації може значно підвищуватися -у періоди, коли інструмент вимикнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися ! захищайте себе від впливу вібрації, підтримуючи інструмент і його допоміжні пристосування в справному стані, підтримуючи руки в теплі, а також правильно огранизовуючи свій робочий процес

GR

1) БЕЗОПАСНОСТ НА РАБОТНОТО МЯСТО

2) БЕЗОПАСНОСТ ПРИ РАБОТА С ЕЛЕКТРИЧЕСКИ ТОН

3) БЕЗОПАСЕН НАЧИН НА РАБОТА
