MANUALE UTENTE 0540 CA SKIL

Dichiarazione di conformità UE Sega a catena senza filo Codice prodotto Dichiariamo sotto la nostra piena responsabilità che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle direttive e dei regolamenti elencati di seguito, nonché alle seguenti normative.

2000/14/CE: Livello di potenza sonora misurato 100,6 dB(A), incertezza K = 2,8 dB, livello di potenza sonora garantito 104 dB(A); procedimento di valutazione della conformità secondo l’allegato VI Categoria prodotto: 6 Documentazione tecnica presso:*

Sega a catena brushless senza

• L’elettroutensile è idoneo per tagliare il legno come p.es. travi di legno, tavole, rami, tronchi ecc. nonché per abbattere alberi; lo stesso può essere utilizzato per eseguire tagli longitudinalmente e trasversalmente rispetto alla direzione delle bre del legno

• Questo utensile non è inteso per un uso professionale

• Vericare che l’imballo contenga tutte le parti illustrate sul disegno

• In caso di parti mancanti o danneggiate, contattare il proprio rivenditore

• Leggete e conservate questo manuale di istruzione

• Prestare particolare attenzione alle istruzioni di sicurezza ed alle avvertenze; la mancata osservanza potrebbe causare serie lesioni DATI TECNICI

Catena di ricambio: 90PX052X Lama di ricambio: 144MLEA041

A ferramenta vibra anormalmente - tensão da corrente muito frouxa -> ajustar a tensão da corrente - corrente embotada -> reaar a corrente ou substituir - corrente desgastada -> substituir a corrente - os dentes de corte mostram para a direcção errada -> montar novamente a corrente de serra com os dentes na direcção correcta79 collegamento a terra. Le spine non modicate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto sico con superci collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. c) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. L’eventuale inltrazione di acqua in un elettroutensile va ad aumentare il rischio d’insorgenza di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti al ne di trasportare o appendere l’elettroutensile, oppure di togliere la spina dalla presa di corrente. Mantenere l’elettroutensile al riparo da fonti di calore, dall’olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di messa a terra. L’uso di un interruttore di messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare l’elettroutensile in caso di stanchezza o sotto l’eetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile potrà causare lesioni gravi. b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell’udito, a seconda dell’impiego previsto per l’elettroutensile, si potrà ridurre il rischio di ferite. c) Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono vericarsi seri incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’elettroutensile. Un elettroutensile o una chiave inglese che si trovino in una parte dell’elettroutensile in rotazione potranno causare lesioni. e) È importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’elettroutensile in situazioni inaspettate. f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere capelli e vestiti lontani ELEMENTI UTENSILE

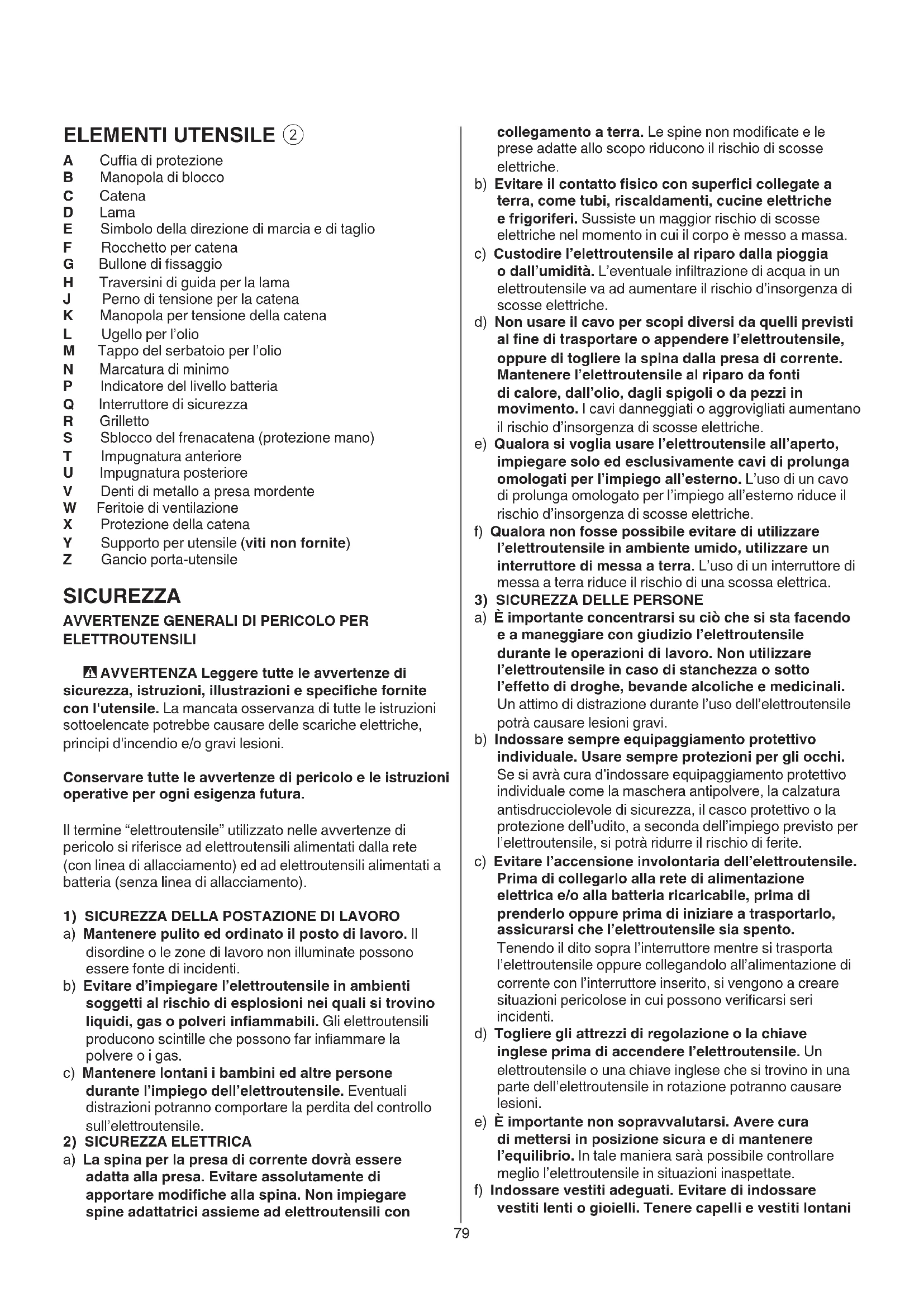

A Cua di protezione B Manopola di blocco C Catena D Lama E Simbolo della direzione di marcia e di taglio F Rocchetto per catena G Bullone di ssaggio H Traversini di guida per la lama J Perno di tensione per la catena K Manopola per tensione della catena L Ugello per l’olio M Tappo del serbatoio per l’olio N Marcatura di minimo P Indicatore del livello batteria Q Interruttore di sicurezza R Grilletto S Sblocco del frenacatena (protezione mano) T Impugnatura anteriore U Impugnatura posteriore V Denti di metallo a presa mordente W Feritoie di ventilazione X Protezione della catena Y Supporto per utensile (viti non fornite) Z Gancio porta-utensile SICUREZZA

AVVERTENZE GENERALI DI PERICOLO PER

ELETTROUTENSILI - AVVERTENZA Leggere tutte le avvertenze di sicurezza, istruzioni, illustrazioni e speciche fornite con l'utensile. La mancata osservanza di tutte le istruzioni sottoelencate potrebbe causare delle scariche elettriche, principi d'incendio e/o gravi lesioni. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine “elettroutensile” utilizzato nelle avvertenze di pericolo si riferisce ad elettroutensili alimentati dalla rete (con linea di allacciamento) ed ad elettroutensili alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri inammabili. Gli elettroutensili producono scintille che possono far inammare la polvere o i gas. c) Mantenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili con80 dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di accumulatore, sussiste pericolo di incendio, se utilizzato con un accumulatore di tipo diverso. b) Utilizzare negli elettroutensili solo ed esclusivamente gli accumulatori previsti allo scopo. L’uso di accumulatori di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. c) Tenere l’accumulatore non utilizzato lontano da graette, monete, chiavi, chiodi, viti o da altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. d) In caso di impiego sbagliato, potranno insorgere fuoriuscite di liquido dall’accumulatore. Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dall’accumulatore potrà causare irritazioni cutanee o bruciature. e) Non utilizzare una batteria ricaricabile, né un elettroutensile, qualora siano danneggiati o siano stati modicati. Batterie danneggiate o modicate possono comportare problemi non prevedibili, causando incendi, esplosioni e possibili lesioni. f) Non esporre una batteria ricaricabile o un elettroutensile al fuoco o a temperature eccessive. L’esposizione al fuoco o a temperature superiori a 130°C può causare esplosioni. g) Rispettare tutte le istruzioni di carica e non caricare la batteria ricaricabile o l’elettroutensile fuori dal campo di temperatura indicato nelle istruzioni stesse. Una carica non corretta, o fuori dal campo di temperatura indicato, può comportare danni alla batteria ed aumentare il pericolo di incendio.

a) Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. b) Non sottoporre in alcun caso a manutenzione batterie ricaricabili danneggiate. La manutenzione di batterie ricaricabili andrà eettuata esclusivamente dal produttore o da fornitori di servizi appositamente autorizzati. INDICAZIONI DI PERICOLO PER SEGHE A CATENA

• A bambini e ragazzi è proibito utilizzare la sega a catena; l’uso è permesso ad apprendisti che abbiano almeno 16 anni che operino sotto controllo. La stessa cosa vale per persone che non sanno utilizzare la sega a catena oppure che non la conoscono sucientemente. Le istruzioni per l’uso dovrebbero essere sempre a portata di mano. Persone troppo stanche oppure che non sono in grado di essere sottoposte a sforzi non devono utilizzare la sega a catena.

• Quando la sega è in azione tenere tutte le parti del corpo lontane dalla catena della sega. Prima di avviare la sega assicurarsi che la catena della sega non possa arrivare a toccare niente. Lavorando con da parti in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. h) Una volta presa condenza con gli utensili, evitare di trascurare le norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

4) MANEGGIO ED IMPIEGO ACCURATO DI

ELETTROUTENSILI a) Non sovraccaricare l’elettroutensile. Impiegare l’elettroutensile adatto per sbrigare il lavoro. Utilizzando l’elettroutensile adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Prima di procedere ad operazioni di regolazione sull’elettroutensile, prima di sostituire parti accessorie oppure prima di posare l’elettroutensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile, se rimovibile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione inavvertitamente. d) Custodire gli elettroutensili non utilizzati al di fuori della portata dei bambini. Non fare usare l’elettroutensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte. e) Eseguire la manutenzione degli elettroutensili e degli accessori. Vericare che le parti mobili dell’elettroutensile funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’elettroutensile stesso. Far riparare le parti danneggiate prima d’impiegare l’elettroutensile. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata eettuata poco accuratamente. f) Mantenere alati e puliti gli elettroutensili da taglio. Gli elettroutensili da taglio curati con particolare attenzione e con taglienti alati s’inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l’impiego. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. h) Mantenere impugnature e superci di presa asciutte, pulite e prive di olio e grasso. Impugnature e superci di presa scivolose non consentono di manipolare e controllare l’utensile in caso di situazioni inaspettate.

• Un contraccolpo si può vericare quando la punta del binario di guida tocca un oggetto oppure quando il legname si piega e la catena della sega resta bloccata nel taglio

• Toccando la punta del binario di guida si può in alcuni casi provocare una reazione improvvisa all’indietro nel corso della quale il binario di guida viene sollevato e scaraventato in direzione dell’operatore

• Il blocco della catena della sega sul bordo superiore del binario di guida può far ribaltare rapidamente la guida in direzione dell’operatore

• Ognuna di queste reazioni può comportare la perdita di controllo sulla sega ed il pericolo concreto di seri incidenti (mai fare adamento esclusivamente sui dispositivi di sicurezza di cui dispone la sega a catena; lavorando con una sega a catena si devono adottare diverse precauzioni in modo da poter operare con sicurezza ed evitare di creare situazioni pericolose)

• Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell’elettroutensile; esso può essere evitato soltanto prendendo misure adatte di sicurezza come dalla descrizione che segue: - tenere la sega ben saldamente con entrambe le mani e con i pollici e le dita che aerrano saldamente le impugnature della sega a catena; portare il proprio corpo e le braccia in una posizione che permetta di resistere bene ad ogni forza di contraccolpo (adottando misure adatte l’operatore è in grado di controllare pienamente le forze di contraccolpo che si possono sviluppare; mai lasciare la sega a catena in modo incontrollato) - evitare una posizione anomala del corpo e non eseguire tagli oltre l’altezza della spalla (questa accortezza consente di evitare che si possa toccare involontariamente la punta del binario di guida rendendo possibile un miglior controllo della sega a catena quando si presentano situazioni inaspettate) - usare solo lame e catene di ricambio indicate dal produttore (lame e catene di ricambio errate possono causare una rottura e/o un contraccolpo della catena) - per quanto riguarda l’alatura e la manutenzione della catena della sega, attenersi alle istruzioni della casa costruttrice (limitatori di profondità troppo bassi aumentano la tendenza a provocare contraccolpi)

SICUREZZA DELLE PERSONE

• Prima di mettere in esercizio per la prima volta la sega a catena si raccomanda l’Utente di farsi addestrare da parte di una persona qualicata ed esperta su come operare con la stessa e sul modo di utilizzare l’equipaggiamento di protezione; l’addestramento deve essere eseguito attraverso esempi pratici; come primo esercizio si dovrebbe eseguire il taglio di tronchi di alberi posti su un cavalletto per segare oppure su un basamento

• Non toccare la catena in rotazione

• Mai utilizzare la sega a catena nelle vicinanze di persone, di bambini o di animali

• Mai utilizzare la sega a catena dopo aver consumato prodotti alcolici, né dopo aver fatto uso di narcotici, né dopo aver ingerito medicinali anestetizzanti

• Assicurarsi che i bambini non giochino con l’utensile

• Spegnere sempre l’utensile e rimuovere la batteria - quando si lascia l’utensile incustodito una sega a catena vi è il serio pericolo che in un attimo di distrazione la catena della sega possa far presa su un indumento oppure su parti del corpo.

• Tenere la sega a catena ben ferma aerrando con la mano destra l’impugnatura posteriore e con la mano sinistra l’impugnatura anteriore. Tenendo la sega a catena in un’altra posizione operativa si viene ad aumentare il rischio di incidenti e, quindi, non può essere utilizzata.

• Tenere l’elettroutensile solo dalle superci isolate dell’impugnatura, poiché la sega a catena potrebbe venire a contatto con li nascosti. Il contatto di seghe a catena con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell'elettroutensile, causando una scossa elettrica.

• Portare occhiali e cue di protezione. Si consiglia di utilizzare ulteriori equipaggiamenti di protezione per la testa, le mani, le gambe ed i piedi. Tramite indumenti di protezione adatti si riduce il rischio di incidenti dovuto a materiale di scarto scaraventato per l’aria o a contatti accidentali con la catena della sega.

• Non lavorare mai con la sega a catena su un albero. Utilizzando impropriamente una sega a catena su un albero si vengono a creare seri rischi di incidenti.

• Accertarsi sempre una posizione operativa sicura ed utilizzare la sega a catena unicamente su una base che sia ben solida, sicura e piana. In caso di utilizzo di scale, una base scivolosa oppure instabile può provocare una perdita del controllo sull’equilibrio e sulla sega a catena.

• Durante il taglio di un ramo che si trova sotto sollecitazione, calcolare sempre la possibilità che possa scattare all’indietro. Liberando la tensione delle bre del legno è possibile che il ramo teso possa colpire l’operatore e/o fargli perdere il controllo sulla sega a catena.

• Si raccomanda di operare con la dovuta attenzione quando si taglia legname nel sottobosco ed alberi giovani. Il materiale sottile può rimanere impigliato nella catena della sega e colpire l’operatore facendogli perdere l’equilibrio.

• Portare la sega a catena tenendola all’impugnatura anteriore e spenta, la catena della sega non deve essere rivolta verso il corpo. Durante il trasporto oppure la conservazione della sega a catena applicare sempre la copertura di protezione. Maneggiando con cautela la sega a catena si riduce la probabilità di un contatto accidentale con la catena della sega in funzione.

• Attenersi alle istruzioni relative alla lubricazione, alla tensione della catena ed alla sostituzione di accessori opzionali. Una catena che non sia tesa oppure lubricata correttamente può rompersi oppure aumentare il rischio di un contraccolpo.

• Avere cura di tenere le impugnature sempre asciutte, pulite e completamente libere da olio e da materiale grasso. Impugnature sporche di grasso e di olio sono scivolose e possono comportare la perdita del controllo.

• Tagliare solo ed esclusivamente legname. Utilizzare la sega a catena solo per lavori per i quali essa è esplicitamente prevista (esempio: non utilizzare la sega a catena per tagliare materiali sintetici, murature oppure altri materiali costruttivi che non siano di legno). Utilizzando la sega a catena per lavori non consentiti si possono provocare situazioni molto pericolose.82

• Ricarica batteria ! leggere le avvertenze di sicurezza e le istruzioni fornite con il caricabatteria

• Rimozione/installazione della batteria

- 2 batterie devono essere installate

• Indicatore del livello batteria

- premere il pulsante dell'indicatore del livello batteria P per visualizzare il livello attuale

! se il livello più basso dell’indicatore del livello batteria inizia a lampeggiare dopo aver premuto il pulsante P

b, la batteria è scarica ! se i 2 livelli dell’indicatore del livello batteria iniziano a lampeggiare dopo aver premuto P

c, la temperatura della batteria non rientra nel campo dei valori di impiego consentiti

• Protezione per la batteria L’utensile si spegne improvvisamente o non può essere accesso, quando - il carico è troppo alto --> rimuovere il carico e riavviare - la temperatura della batteria non rientra nel campo dei valori di impiego massimi di -20 e +50°C --> 2 i livelli dell’indicatore del livello batteria iniziano a lampeggiare se si preme il pulsante P

b; attendere nché la batteria non è rientrata nel campo dei valori di impiego consentiti - la batteria è quasi scarica (per proteggerla contro la scarica profonda) --> l’indicatore del livello batteria mostra un livello batteria basso o un livello batteria lampeggiante

c se si preme il pulsante P; caricare la batteria ! non continuare a premere l’interruttore on/o dopo che l’utensile si è spento automaticamente: ciò potrebbe danneggiare la batteria

• Serraggio della catena

! rimuovere la batteria dall’utensile - poggiare la sega a catena su una supercie piana - controllare se le maglie di catena poggiano correctamente nella fessura di guida della lama D

1. svitare la manopola di bloccaggio B nché non

mantiene la lama in posizione (non rimuovere)

3. ruotare la manopola per la tensione della

catena K in avanti nché le maglie della catena inferiori non siano visibili e tocchino APPENA la parte inferiore della lama D

4. serrare la manopola di bloccaggio

6. la catena è stata tesa correctamente se al

centro può essere sollevata di ca. 4 mm ! la tensione della catena deve essere controllata ogni volta prima di iniziare a lavorare, dopo aver eseguito i primi tagli e regolarmente (ogni 10 minuti) durante il periodo in cui si lavora - in modo particolare in caso di catene nuove della sega c’è da aspettarsi che all’inizio si verica una maggiore espansione - la durata della catena della sega dipende in modo determinante da una suciente lubricazione e da una corretta tensione - non tendere la catena della sega quando è ancora surriscaldata perché essa si restringe quando si - prima di rimuovere materiale incastrato - controllare, pulire o eettuare lavori sull’utensile - dopo un contatto con un oggetto estraneo - quando l’utensile si avvia con vibrazioni anomale

• Conservare l’utensile all’interno in un posto asciutto e chiuso a chiave, distante dalla portata dei bambini - custodire la batteria separatamente dall’utensile BATTERIE

• La batteria fornita è parzialmente caricata (per garantire la piena capacità della batteria, caricarla completamente con il caricabatteria prima del primo uso dell'elettroutensile)

• Usare solamente le batterie fornite con questo utensile - Batteria SKIL: BR1*31**** - Caricabatteria SKIL: CR1*31****

• Non usare a batteria quando è danneggiata; deve essere sostituita immediatamente

• Non smontare la batteria

• Non esporre utensile/batteria alla pioggia

• Temperatura ambientale consentita (utensile/ caricabatteria/batteria): - in fase di ricarica 4...40°C - in fase d’esercizio –20...+50°C - in fase di stoccaggio –20...+50°C

Leggere il manuale di istruzioni prima dell’uso

Le batterie esplodono se gettate nel fuoco, pertanto non bruciare le batterie per alcun motivo

Non esporre l’utensile alla pioggia

Portare occhialoni di protezione e protezione dell’udito

Riponete utensile/caricabatteria/batteria in luoghi ove non si superino i 50°C

• Istruzioni di montaggio

! rimuovere la batteria dall’utensile ! maneggiando la catena della sega avere cura di portare sempre dei guanti di protezione - poggiare la sega a catena su una supercie piana - rimuovere la cua di protezione A girando la manopola di bloccaggio in senso B antiorario - posare la catena C nella scanalatura della lama D - applicare la catena sull’ingranaggio di trasmissione F e guidare la lama D in modo tale che il bullone di serraggio G e le alette di guida H si inseriscano nella chiavetta della lama D ! fare attenzione al corretto senso di rotazione; confrontare la catena con il simbolo relativo al senso di rotazione E - controllare se tutte le parti sono posizionate correctamente e tenere in questa posizione la lama con la catena - montare la cua di protezione A come illustrato - se necessario, ruotare leggermente la manopola per tensione della catena K per allineare il perno di tensione della catena J al foro della lama D - ruotare la manopola per tensione della catena K no a quando la catena è solo leggermente tesa - serrare la manopola di bloccaggio B sul bullone di ssaggio G girandolo in senso orario83 ! prima di appoggiare la catena sul legname da tagliare, la catena deve aver raggiunto la sua completa velocità - nel far questo, utilizzare i denti di metallo a presa mordente V per ssare la sega a catena sul legname

- durante l’operazione di taglio, utilizzare i denti a presa mordente come leva (✱)

- in caso di tagli di rami più robusti oppure di tronchi, applicare i denti a presa mordente man mano su un punto inferiore; a tal ne, ritirare la sega a catena per allentare la presa dei denti mordenti e per applicarla su un punto più basso - così facendo, non estrarre la sega dal taglio in esecuzione - durante l’operazione di taglio, non usare forza per premere sulla catena della sega, ma lasciar lavorare la sega esercitando una leggera pressione di leva attraverso il punto di appoggio dei denti a presa mordenti V - mettere in azione ed adoperare la sega a catena esclusivamente prendendo una posizione sicura - tenere la sega a catena leggermente spostata verso destra rispetto al proprio corpo

- mai utilizzare la sega a catena tenendola con le braccia tese; mai tentare di eseguire tagli su punti dicilmente accessibili, né operando stando su una scala

- mai eseguire operazioni di taglio tenendo la sega oltre l’altezza della spalla

- per raggiungere i migliori risultati di taglio è indispensabile cercare di non ridurre la velocità della catena sottoponendo la macchina a sovraccarico ! attenzione al momento in cui si arriva alla ne del taglio; non appena la sega avrà completato il taglio, all’improvviso si percepirà un notevole cambiamento del peso (in questa situazione il rischio di incidenti per gambe e per piedi è molto alto) ! togliere la sega dal taglio in esecuzione quando la catena della sega è ancora in azione

• Taglio di tronchi - poggiare il tronco in modo tale che le parti appena tagliate non possano chiudersi e bloccare quindi la catena della sega - in caso di pezzetti di legno più corti, prima dell’operazione di taglio, metterli in posizione adatta e bloccarli bene - evitare di toccare pietre e chiodi perché potrebbero essere proiettati in aria e potrebbero danneggiare la catena della sega o creare seri pericoli per l’incolumità dell’operatore o delle persone che si trovano nelle vicinanze ! mai avvicinare la sega in azione a reti metalliche di recinzione oppure a pavimenti - i tagli longitudinali devono essere eseguiti con estrema accuratezza perché in questi casi non è possibile utilizzare i denti a presa mordente V

; eseguire i tagli tenendo la macchina con un’angolatura che sia la più piatta possibile al ne di evitare il pericolo di un contraccolpo della sega - in caso di taglio di legname, rami oppure alberi che si trovano sotto sollecitazione vi è il pericolo di provocare incidenti; in casi del genere è importante operare con la massima attenzione (questi tipi di lavori raredda e poggerebbe quindi in modo troppo teso sulla lama

La lunga durata e le buone prestazioni di taglio della catena dipendono da una lubricazione ottimale; per questo motivo, durante l’esercizio, la lubricazione della catena della sega avviene automáticamente attraverso l’ugello per l’olio L

che distribuisce apposito olio adesivo per seghe a catena ! al momento della consigna della sega a catena, il contenitore per l’olio adesivo è vuoto; prima di utilizzare la macchina, è quindi importante riempire il contenitore versandovi l’apposito l’olio ! se si utilizza la sega a catena senza l’olio adesivo per seghe a catena oppure quando il livello dell’olio dovesse essere al di sotto della marcatura del minimo si arrecado seri danni alla catena - poggiare su una supercie adatta la sega a catena con il tappo del serbatoio per l’olio M rivolto verso l’alto - svitare il tappo e riempire il serbatoio dell’olio con apposito olio adesivo per seghe a catena (non fornito) - accertarsi che nel serbatoio dell’olio non possa penetrarvi sporcizia - riavvitare il tappo del serbatoio per l’olio e chiudere ! controllare il livello olio prima dell’avviamento e regolarmente durante il funzionamento; rabboccare l’olio quando il livello dell’olio sia al di sotto dell’indicatore N - il contenuto del serbatoio è suciente per circa 15 minuti, a seconda delle pause e dell’intensità del lavoro - mai utilizzare olio riciclato oppure olio vecchio

- accendere l’utensile premendo prima il pulsante di sicurezza Q quindi il grilletto R - spegnere l’utensile rilasciando l’interruttore R ! una volta terminata l’operazione di taglio, non cercare di fermare la sega a catena attraverso la protezione mano anteriore S

(= il freno contro i contraccolpi)

• Freno contro i contraccolpi

Il freno contro i contraccolpi è un meccanismo di protezione che, in caso che la macchina rimbalzi all’indietro, si attiva attraverso la protezione mano anteriore S -> la catena si blocca nel giro di breve tempo Eseguire ad intervalli regolari una prova per vericarne il funzionamento: - spingere in avanti la protezione mano anteriore S e mettere in funzione brevemente la sega a catena -> la catena non dovrebbe avviarsi - per sbloccare di nuovo il freno di sicurezza contro i contraccolpi, rilasciare il grilletto R e ritirare indietro la protezione mano anteriore S

• Uso dell’utensile - tenere la sega a catena sempre ben ferma ed utilizzando entrambe le mani (con la mano sinistra aerrare l’impugnatura anteriore T e con la mano destra l’impugnatura posteriore U); mai tentare di eseguire operazioni di taglio con una sola mano

- tenere il cavo della corrente sempre nella parte posteriore, al di fuori del campo operativo della catena della sega e della zona in cui si trova il materiale da tagliare; avere cura di prendere posizioni tali da impedire che il cavo possa rimanere impigliato tra rami e ramoscelli84 - in caso di lavori di taglio eseguiti su pendii, chi opera con la sega a catena sul terreno deve prendere posizione nella parte superiore dell’albero che si intende abbattere perché il tronco dell’albero dopo il taglio probabilmente rotolerà oppure scivolerà verso il basso - prima di iniziare l’operazione di abbattimento di un albero si deve predisporre una via di fuga che sia agibile in caso d’emergenza e, se necessario, se ne dovrà preparare una (la via di fuga di emergenza deve essere agibile nella direzione diagonalmente opposta a quella della prevista linea di caduta)

- per poter determinare la direzione della caduta dell’albero, prima dell’abbattimento è necessario prendere in considerazione la pendenza naturale dell’albero, la posizione dei rami più grossi e la direzione del vento - liberare l’albero da ogni tipo di sporcizia, materiale pietroso, corteccia staccata dal tronco, chiodi, grae e li di ferro PROCEDURA DI TAGLIO: - tagliare ad angolo retto rispetto alla direzione della caduta un intaglio (1 – 2) con una profondità pari ad 1/3 del diametro del tronco dell’albero

- eseguire prima l’intaglio a tacche inferiore orizzontale (questa procedura consente di evitare che la catena della sega oppure il binario di guida possano rimanere incastrati quando ci si accinge ad eseguire il secondo intaglio a tacche) - eseguire il taglio di abbattimento (3) almeno 50 mm sopra il taglio orizzontale dell’intaglio a tacche (eseguire il taglio di abbattimento in posizione parallela rispetto all’intaglio a tacche orizzontale)

- eseguire il taglio di abbattimento con una profondità tale da far rimanere soltanto una striscia ritagliata (striscia di abbattimento) che possa fungere da cerniera (la striscia ritagliata ha la funzione di impedire che l’albero possa girare su se stesso e cadere nella direzione sbagliata; non tagliare mai completamente la striscia ritagliata) - quando il taglio di abbattimento si avvicina alla cerniera l’albero dovrebbe cominciare a cadere - in caso dovesse essere chiaro che l’albero potrebbe non cadere nella direzione richiesta oppure potrebbe piegarsi all’indietro e bloccare la catena della sega, interrompere il taglio di abbattimento e inserire nel taglio cunei di legno, di materiale sintetico o di lega leggera in modo da aprire ulteriormente il taglio e dare all’albero la linea di caduta richiesta dell’albero

- quando l’albero inizia a cadere, togliere la sega a catena dal taglio, spegnere la macchina, posarla ed abbandonare l’area di pericolo utilizzando la via di fuga precedentemente determinata (attenzione a rami che potrebbero cadere dall’alto ed evitare di inciampare)

Con questo termine si intende il taglio di rami dal tronco dell’albero abbattuto - nel corso della sramatura, non tagliare mai prima i rami più grandi che indicano verso il basso e sui quali l’albero poggia - tagliare i rami più piccoli procedendo come da gura - in caso di rametti che si trovano sotto sollecitazione, tagliarli dalla parte inferiore verso l’alto in modo da evitare che la sega possa incastrarsi dovrebbero essere eseguiti soltanto da personale specializzato appositamente addestrato)

• Taglio di tronco d’albero (taglio sulla lunghezza richiesta dell’albero abbattuto) - se possibile, il tronco dovrebbe poggiare su rami, travi oppure cunei - assicurarsi sempre una posizione operativa sicura ed una distribuzione uniforme del peso del corpo su entrambi i piedi - quando la completa lunghezza del tronco d’albero poggia in maniera uniforme come da illustrazione, il taglio viene eseguito partendo dalla parte superiore

- quando il tronco d’albero poggia su un’estremità come indicato nell’illustrazione, tagliare prima 1/3 del diametro del tronco partendo dal lato inferiore e poi continuare a tagliare il resto partendo dalla parte superiore all’altezza del taglio inferiore

- quando il tronco d’albero poggia su entrambe le estremità come indicato nell’illustrazione, tagliare prima 1/3 del diametro del tronco partendo dal lato superiore e poi continuare a tagliare 2/3 partendo dalla parte inferiore all’altezza del taglio superiore

- in caso di lavori di taglio su pendio, prendere sempre una posizione operativa nella parte superiore del tronco dell’albero - per poter mantenere il controllo completo al momento del “taglio completo”, quando ci si avvicina alla ne del taglio ridurre la pressione esercitata senza allentare minimamente la presa sulle impugnature della sega a catena ! fare sempre in modo che la catena della sega non arrivi a toccare il terreno - una volta terminato completamento il taglio, prima di allontanare la sega a catena dal punto di taglio, attendere che la catena della sega si sia fermata completamente - prima di passare da un albero all’altro, spegnere sempre il motore della sega a catena

! tramite la sega a catena è possibile tagliare soltanto alberi il cui diametro del tronco sia minore della lunghezza della lama stessa ! assicurare la zona di operazione; accertarsi che nella zona di operazione non si trovino né persone, né animali ! mai tentare di liberare una sega rimasta bloccata lasciando il motore della sega in moto; per liberare la catena della sega, utilizzare dei cunei di legno ! portare sempre un elmetto al ne di proteggersi da rami che potrebbero cadere PRIMA DEL TAGLIO: - se vi sono due o più persone che tagliano i rami ed abbattono alberi contemporaneamente, la distanza tra gli operatori che tagliano i rami e quelli che tagliano il tronco dell’albero deve corrispondere almeno al doppio dell’altezza dell’albero che si sta abbattendo - quando si abbattono alberi si deve stare attenti ad evitare di esporre altre persone a qualunque tipo di pericolo, a non colpire nessuna linea di alimentazione ed a non provocare nessun tipo di danno materiale (se un albero dovesse arrivare a toccare una linea di alimentazione, informare inmediatamente l’ente di approvvigionamento dell’energia)85 - assicurarsi che il gancio Z sia montato assieme alla rastrelliera Y - custodire l’utensile appendendolo al gancio Z - fare attenzione alle perdite d’olio quando si utilizza un gancio porta-decespugliatore Z - conservare l’utensile all’interno in un posto asciutto e chiuso a chiave, distante dalla portata dei bambini

RISOLUZIONE DI PROBLEMI

• La seguente lista elenca sintomi di problemi, possibili cause e misure correttive (se il proprio problema non è identicato e non è possibile correggerlo, si prega di contattare il proprio rivenditore o centro assistenza) ! nel caso di cattivo funzionamento elettrico o meccanico, spegnere subito l’utensile e rimuovere la batteria

L’utensile non funziona - è scattato il freno di sicurezza -> tirare indietro la protezione per le mani S

alla posizione - batteria scarica -> caricare la batteria - batteria calda -> lasciar rareddare la batteria - errore interno -> contattare il rivenditore/centro di assistenza

L’utensile funziona a intermittenza - cavi interni difettosi -> contattare il rivenditore/centro di assistenza - interruttore on/o difettoso -> contattare il rivenditore/ centro di assistenza

Catena della sega asciutta - manca olio nel serbatoio dell’olio -> versare dell’olio riempiendo il serbatoio - la disaerazione nel tappo del serbatoio per l’olio è otturata -> pulire il tappo del serbatoio per l’olio - canale della fuoriuscita dell’olio otturato -> liberare il canale della fuoriuscita dell’olio

Catena della sega non viene frenata - freno contro i contraccolpi difettoso -> contattare il punto di rivendita/assistenza

Catena/binario di guida troppo caldi - manca olio nel serbatoio dell’olio -> versare dell’olio riempiendo il serbatoio - la disaerazione nel tappo del serbatoio per l’olio è otturata -> pulire il tappo del serbatoio per l’olio - canale della fuoriuscita dell’olio otturato -> liberare il canale della fuoriuscita dell’olio - tensione della catena troppo alta -> regolare la tensione della catena - catena non più alata -> rialare la catena oppure sostituirla

L’utensile vibra in modo anomalo - tensione della catena troppo lenta -> regolare la tensione della catena - catena non più alata -> rialare la catena oppure sostituirla - catena eccessivamente consumata -> sostituire la catena - dentatura della sega indica nella direzione sbagliata -> montare di nuovo la catena della sega con la dentatura che indica nella direzione corretta MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale

• Tenere sempre pulito l'utensile (soprattutto le feritoie di ventilazione W

! rimuovere la batteria dall’utensile prima della pulizia - pulire la cua di protezione sagomata in materiale sintetico della sega a catena utilizzando una spazzola morbida ed uno straccio pulito (non è permesso utilizzare né acqua, né solventi, né prodotti di lucidatura) - in seguito ad una durata di impiego di 1 no a 3 ore, smontare la cua di protezione 13, la lama e la catena e pulire utilizzando una spazzola - pulire la zona sotto la cua di protezione, il rocchetto per catena ed il ssaggio della lama togliendo con una spazzola ed uno straccio pulito ogni tipo di sporcizia rimastavi attaccata - pulire l’ugello per l’olio utilizzando uno straccio pulito

• Controllare regolarmente se la sega a catena abbia dei difetti visibili come per esempio potrebbe essere una catena libera, sbalzata fuori della guida oppure anche danneggiata, ssaggi liberi e usurati oppure componenti danneggiati

• Riparazioni necessarie oppure lavori di manutenzione devono essere eseguiti prima di applicare la sega a catena

• Il funzionamento della lubricazione automatica della catena può essere controllato avviando la sega e tenendo la punta rivolta verso un pezzo di cartone o di carta poggiato sul pavimento ! non toccare il pavimento con la catena (mantenere una distanza di sicurezza di almeno 20 cm) - se così facendo si nota una scia di olio che diventa sempre più grande, signica che l’automatismo di lubricazione funziona correttamente - se invece non si riscontra nessuna traccia d’olio nonostante il serbatoio dell’olio sia pieno, leggere il paragrafo “RISOLUZIONE DI PROBLEMI” o contattare il proprio rivenditore

• Se nonostante gli accurati procedimenti di produzione e di controllo l’utensile dovesse guastarsi, la riparazione va fatta eettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL - inviare l’utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l’indirizzo ed il disegno delle parti di ricambio dell’utensile sono riportati su www.skil.com) ! prima di spedire le seghe a catena si prega di assolutamente di scaricare il serbatoio dell’olio

• Tenere presente che danni causati da sovraccarico o utlizzo improprio sono esclusi dalla garanzia (per la condizioni di garanzia SKIL, visitare il sito www.skil.com o contattare il proprio rivenditore)

- qualora si volesse immagazzinare la sega a catena per maggiori periodi di tempo, pulire la catena della sega e la lama - quando si ripone l’utensile, il serbatoio dell’olio deve essere svuotato completamente - usare la protezione della catena X quando si ripone l’utensile - montare il supporto per utensile Y in modo sicuro e orizzontale sul muro utilizzando 2 viti (non fornite)86

• Non gettare l’elettroutensile, le batterie, gli accessori e l’imballaggio con i riuti domestici (solo per Paesi UE) - secondo la Direttiva Europea 2012/19/CE sui riuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, gli elettroutensili esausti devono essere raccolti separatamente, al ne di essere reimpiegati in modo eco-compatibile - il simbolo

vi ricorderà questo fatto in fase di smaltimento RUMOROSITÀ / VIBRAZIONE

• Misurato in conformità al EN 60745 il livello di pressione acustica di questo utensile è 80,6 dB(A) ed il livello di potenza acustica 100,6 dB(A) (incertezza K = 1,87 dB), e la vibrazione 5,5 m/s² (somma dei vettori in tre direzioni; incertezza K = 1,5 m/s²)

• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l’utensile per le applicazioni menzionate - se si utilizza l’utensile per applicazioni diverse, oppure con accessori dierenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente - i momenti in cui l’utensile è spento oppure è in funzione ma non viene eettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione ! proteggersi dagli eetti della vibrazione eettuando la manutenzione dell’utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro
