KÄYTTÖOHJE 0540 CA SKIL

EU-vaatimustenmukaisuusvakuutus Akkukäyttöinen moottorisaha Tuotenumero Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaatimusten mukaisia.

2000/14/EY: Mitattu äänitehotaso 100,6 dB(A), epävarmuus K = 2,8 dB, taattu äänitehotaso 104 dB(A); vaatimustenmukaisuuden arviointimenetelmä liitteen VI mukaisesti Tuotekategoria: 6 Tekniset asiakirjat saatavana:*

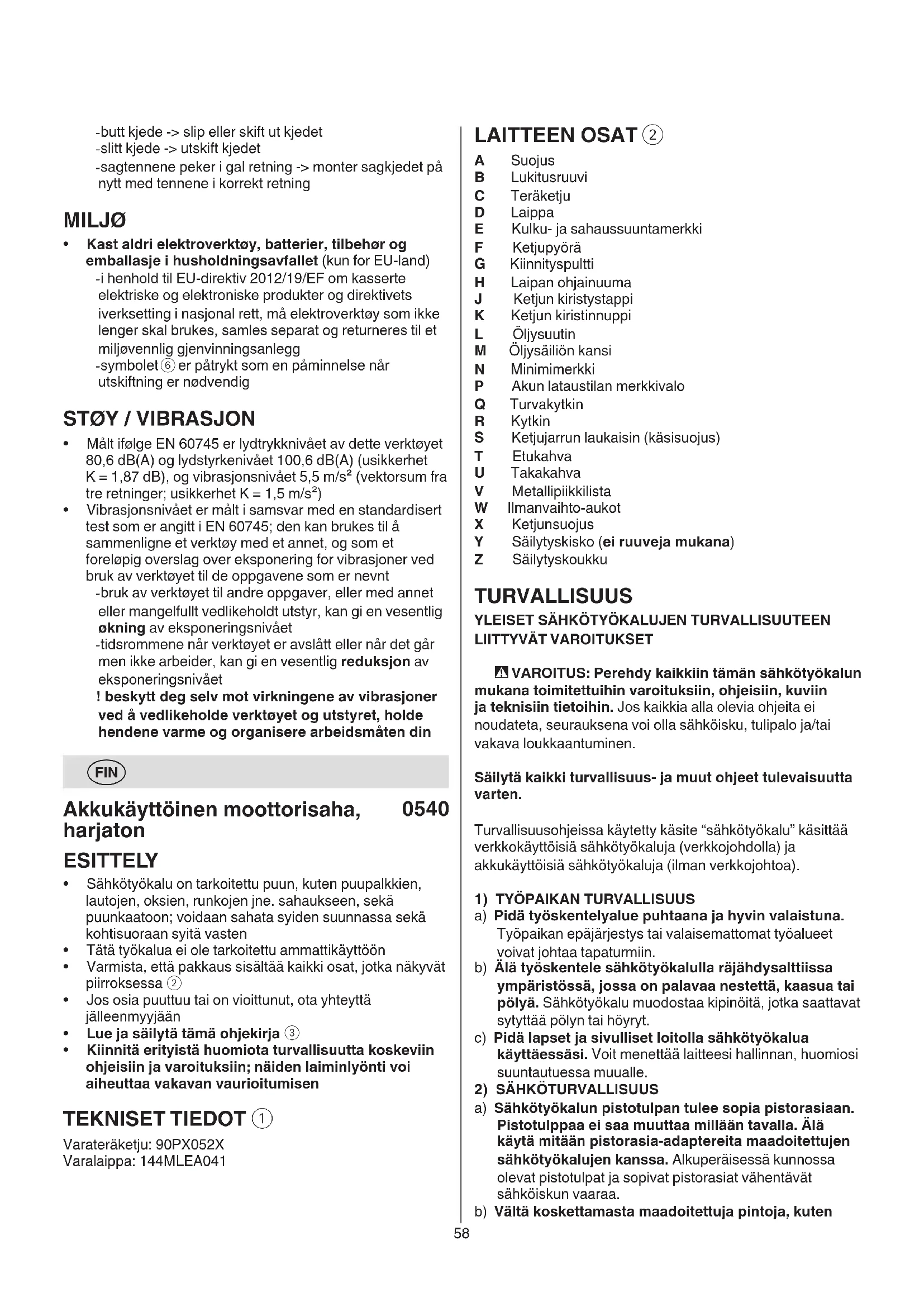

A Suojus B Lukitusruuvi C Teräketju D Laippa E Kulku- ja sahaussuuntamerkki F Ketjupyörä G Kiinnityspultti H Laipan ohjainuuma J Ketjun kiristystappi K Ketjun kiristinnuppi L Öljysuutin M Öljysäiliön kansi N Minimimerkki P Akun lataustilan merkkivalo Q Turvakytkin R Kytkin S Ketjujarrun laukaisin (käsisuojus) T Etukahva U Takakahva V Metallipiikkilista W Ilmanvaihto-aukot X Ketjunsuojus Y Säilytyskisko (ei ruuveja mukana) Z Säilytyskoukku TURVALLISUUS

- VAROITUS: Perehdy kaikkiin tämän sähkötyökalun mukana toimitettuihin varoituksiin, ohjeisiin, kuviin ja teknisiin tietoihin. Jos kaikkia alla olevia ohjeita ei noudateta, seurauksena voi olla sähköisku, tulipalo ja/tai vakava loukkaantuminen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite “sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten - butt kjede -> slip eller skift ut kjedet - slitt kjede -> utskift kjedet - sagtennene peker i gal retning -> monter sagkjedet på nytt med tennene i korrekt retning MILJØ

Akkukäyttöinen moottorisaha, harjaton

• Sähkötyökalu on tarkoitettu puun, kuten puupalkkien, lautojen, oksien, runkojen jne. sahaukseen, sekä puunkaatoon; voidaan sahata syiden suunnassa sekä kohtisuoraan syitä vasten

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Varmista, että pakkaus sisältää kaikki osat, jotka näkyvät piirroksessa

• Jos osia puuttuu tai on vioittunut, ota yhteyttä jälleenmyyjään

• Lue ja säilytä tämä ohjekirja

• Kiinnitä erityistä huomiota turvallisuutta koskeviin ohjeisiin ja varoituksiin; näiden laiminlyönti voi aiheuttaa vakavan vaurioitumisen TEKNISET TIEDOT

Varateräketju: 90PX052X Varalaippa: 144MLEA04159 b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. c) Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä turvatoimenpiteet pienentävät sähkötyökalun tahattoman käynnistysriskin. d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e) Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjauttaa mahdolliset viat ennen käyttöönottoa. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin. h) Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.

5) AKKUKÄYTTÖISTEN SÄHKÖTYÖKALUJEN KÄYTTÖ

JA HOITO a) Lataa akku vain valmistajan määräämässä latauslaitteessa. Latauslaite, joka soveltuu määrätyn tyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa. b) Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. c) Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. d) Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei tule koskettaa. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja. e) Älä käytä akkua tai työkalua, joka on vioittunut tai johon on tehty muutoksia. Jos akut ovat vioittuneet tai niihin on tehty muutoksia, ne voivat toimia ennalta arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran. putkia. pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää maavuotokatkaisijaa. Maavuotokatkaisijan käyttö vähentää sähköiskun vaaraa.

3) HENKILÖTURVALLISUUS

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen. b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukkaantumisriskiä. c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. e) Älä yliarvioi itseäsi. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. h) Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. Hetkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.60 pysähdyksissä ja laipan osoittaessa kehostasi poispäin. Asenna aina suojus laippaan, kun kuljetat tai säilytät ketjusahaa. Ketjusahan huolellinen käsittely vähentää todennäköisyyttä koskettaa liikkuvaa teräketjua epähuomiossa.

• Noudata voitelua, ketjun kiristystä ja lisätarvikkeiden vaihtoa koskevia ohjeita. Asiaankuulumattomasti kiristetty tai voideltu ketju voi revetä tai kasvattaa takaiskuriskiä.

• Pidä kahvat kuivina, puhtaina ja vapaana öljystä sekä rasvasta. Rasvaiset, öljyiset kahvat ovat liukkaita ja johtavat hallinnan menetykseen.

• Sahaa vain puuta. Käytä ketjusahaa vain töihin, joihin se on tarkoitettu (esimerkki: älä käytä ketjusahaa muovin, muurauksen tai muiden kuin puisten rakennusaineiden sahaukseen). Ketjusahan käyttö muihin kuin määräyksenmukaisiin töihin saattaa johtaa vaarallisiin tilanteisiin. TAKAISKUN SYY JA MITEN SEN ESTÄT

• Takaisku saattaa syntyä terälevyn kärjen osuessa esineeseen tai puun taipuessa ja teräketjun jäädessä puristukseen sahausuraan

• Terälevyn kärjen kosketus saattaa monessa tapauksessa johtaa odottamattomaan taaksepäin suuntautuvaan vastavoimaan, jolloin terälevy iskeytyy ylöspäin ja käyttäjää kohti

• Teräketjun jäädessä puristukseen yläreunastaan, se nopeasti iskeä taaksepäin käyttäjää kohti

• Jokainen näistä vastavoimista voivat johtaa siihen, että menetät sahan hallinnan ja voit loukkaantua vakavasti (älä luota yksinomaan ketjusahan turvalaitteisiin; ketjusahan käyttäjänä tulisi sinun ryhtyä määrättyihin toimenpiteisiin, voidaksesi työskennellä ilman onnettomuutta ja loukkaantumista)

• Takaisku johtuu sähkötyökalun väärinkäytöstä tai käytöstä väärään tarkoitukseen; se voidaan estää sopivin varotoimin, joita selostetaan seuraavassa: - pidä sahaa tiukasti kahdella kädellä niin, että peukalo ja sormet ympäröivät ketjusahan kahvoja; saata kehosi ja käsivartesi asentoon, jossa pystyt vastustamaan takaiskuvoimia (kun suoritetaan tarkoituksenmukaisia toimenpiteitä, pystyy käyttäjä hallitsemaan takaiskuvoimia; älä koskaan irrota otetta ketjusahasta) - vältä epänormaalia kehon asentoa äläkä koskaan sahaa yli olkakorkeuden (näin voidaan estää tahaton kosketus terälevyn kärjellä ja mahdollistetaan ketjusahan parempi hallinta odottamattomissa tilanteissa) - Käytä ainoastaan valmistajan määrittämiä varalaippoja ja -teräketjuja (väärät varalaipat ja -teräketjut voivat aiheuttaa teräketjun katkeamisen tai takapotkun) - noudata valmistajan ohjeita koskien teräketjun kiristystä ja hoitoa (liian matala syvyyssäädin kasvattaa taipumusta takaiskuun) HENKILÖTURVALLISUUS

• Suositellaan, että kokenut ammattihenkilö ennen ensimmäistä käyttöönottoa neuvoo käyttäjälle, ketjusahan käsittelyn ja suojavarustusten käytön käytännön esimerkein; ensimmäisenä harjoituksena tulisi sahata puunrunko sahapukissa tai telineessä

• Älä kosketa liikkuvaa teräketjua

• Älä missään tapauksessa käytä ketjusahaa henkilöiden, lapsien tai eläinten lähellä f) Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130°C asteen lämpötilalle altistaminen saattaa aiheuttaa räjähdyksen. g) Noudata latausohjeita ja lataa akku tai työkalu ohjeenmukaisen lämpötila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa.

a) Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. b) Älä missään tapauksessa yritä itse korjata vaurioituneita akkuja. Akkuja saa korjata vain valmistaja tai valtuutettu huoltopiste. KETJUSAHOJEN VARO-OHJEET

• Lapset ja nuoret, lukuun ottamatta yli 16 vuotiaat koulutettavat ja valvonnassa olevat, eivät saa käyttää ketjusahaa. Sama koskee henkilöitä, jotka eivät tunne ketjusahan käyttöä lainkaan tai tuntevat riittämättömästi. Käyttöohjeen tulee aina olla käsillä. Henkilöt jotka ovat väsyneitä tai jotka eivät kestä ruumiillista rasitusta, eivät saa käyttää ketjusahaa.

• Pidä kaikki kehon osat loitolla sahanterästä sahan ollessa käynnissä. Varmista ennen sahan käynnistämistä, että teräketju ei kosketa mitään. Ketjusahan kanssa työskenneltäessä voi hetken varomattomuus johtaa siihen, että vaatteet tai kehonosa osuu teräketjuun.

• Pidä ketjusahaa oikea käsi takakahvassa ja vasen käsi etukahvassa. Ketjusahan pitäminen eri tavalla työn aikana, kasvattaa loukkaantumisriskiä, eikä sitä saa käyttää.

• Pidä sähkötyökalusta kiinni vain eristetyistä tartuntapinnoista, koska teräketju saattaa joutua kosketuksiin lehtien kätkössä olevien johtojen kanssa. Teräketjujen kosketus jännitteiseen johtoon voi saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.

• Käytä suojalaseja ja kuulonsuojaimia. Lisäsuojavarusteita pään, käsien, säärien ja jalkojen suojaksi suositellaan. Sopiva suojapuku pienentää loukkaantumisvaaran, joka syntyy ympäristöön sinkoutuvista lastuista ja teräketjun tahattomasta kosketuksesta.

• Älä koskaan työskentele ketjusahan kanssa kasvavassa puussa. Ketjusahan käyttö puunkaadossa synnyttää loukkaantumisvaaran.

• Varmista aina tukeva seisoma-asento ja käytä ketjusahaa ainoastaan, kun seisot kiinteällä, turvallisella ja tasaisella alustalla. Liukas tai epätasainen alusta saattaa, tikkaita käytettäessä, johtaa tasapainon ja ketjusahan hallinnan menettämiseen.

• Ota huomioon, että jännityksessä oleva oksa ponnahtaa takaisin sahattaessa. Puun kuitujen jännityksen poistuessa, saattaa jännityksessä ollut oksa osua sahaajaan ja/tai riistää ketjusahan käyttäjän hallinnasta.

• Ole erityisen varovainen, kun sahaat alusmetsikköä ja nuoria puita. Ohut puu saattaa tarttua teräketjuun ja iskeä sinuun tai saattaa sinut menettämään tasapainosi.

• Kanna ketjusahaa etukahvasta, sahan ollessa61

• Akun lataus ! lue laturin mukana toimitetut varoitukset ja ohjeet

- On asennettava 2 paristoyksikköä

• Akun lataustilan merkkivalo

- paina akun varaustilan painiketta P akun senhetkisen varauksen esittämiseksi

! jos varaustilan ilmaisimen alin taso alkaa vilkkua, kun olet painanut painiketta P

b, akku on tyhjä ! jos varaustilan ilmaisimen 2 tasoa alkaa vilkkua, kun olet painanut painiketta P

c, akku ei ole sallitulla käyttölämpötila-alueella

• Akun suojaus Työkalu kytkeytyy äkillisesti pois päältä tai sen päälle kytkeminen estetään, jos - kuormitus on liian suuri --> poista kuorma ja käynnistä työkalu uudestaan - akun lämpötila ei ole sallitulla käyttölämpötila- alueella -20...+50 °C --> varaustilan ilmaisimen 2 tasoa alkaa vilkkua, kun painat painiketta P

b - odota kunnes akku on palautunut sallitulle käyttölämpötila-alueelle - akku on lähes tyhjä (sen suojaamiseksi syväpurkaukselta) --> varaustilan ilmaisimessa näkyy matala varaustila tai vilkkuva matala varaustila

c, kun painat painiketta P - lataa akku ! älä paina käynnistyskytkintä sen jälkeen, kun työkalu on kytkeytynyt pois päältä automaattisesti; akku voi vahingoittua

! irrota akku työkalusta - aseta ketjusaha tasaiselle alustalle - tarkista, että teräketjun hahlot ovat oikealla tavalla terälevyn D urassa

1. löysää lukkonuppia B, kunnes se pitää laipan

juuri ja juuri paikallaan (älä irrota)

2. nosta laippaa jonkin verran ja pidä siinä asennossa

3. käännä ketjun kiristinnuppia K ylöspäin,

kunnes teräketjun alimmat hahlot nousevat ylös ja VAIN koskettavat laipan alaosaan D

4. kiristä lukkonuppi B kääntämällä sitä myötäpäivään

6. teräketjun kireys on oikea, kun sitä

voidaan nostaa keskeltä n. 4 mm ! ketjun kireys tulee tarkistaa ennen työn aloittamista, ensimmäisten sahausten jälkeen ja sahaamisen aikana 10 minuutin välein - erityisesti uudet teräketjut venyvät alussa - teräketjun elinikään vaikuttavat ratkaisevasti riittävä voitelu ja oikea kireys - älä kiristä teräketjua sen ollessa hyvin kuuma, koska se supistuu jäähtyessään ja kiristyy silloin liian tiukasti terälevyyn

Teräketjun elinikä ja sahausteho riippuu optimaalisesta voitelusta; siksi teräketjuun johdetaan automaattisesti teräöljyä käytön aikana öljysuuttimen L

kautta ! ketjusahaa ei toimiteta täytettynä teräöljyllä; on tärkeää täyttää teräöljyä ennen käyttöä ! ketjusahan käyttö ilman teräöljyä tai jos teräöljyä on alle minimimerkin, johtaa sahan vaurioitumiseen - aseta ketjusaha öljysäiliön kansi M ylöspäin sopivalle alustalle

• Älä missään tapauksessa käytä ketjusahaa nautittuasi alkoholia, huumeita tai huumaavia lääkeaineita

• Varmista, etteivät lapset leiki laitteella

• Kytke aina työkalu pois päältä ja poista akku - kun työkalu jää valvomatta - ennen tukoksen muodostaneen materiaalin poistamista - ennen työkalun tarkistamista, puhdistusta tai käyttöä - jos osut vieraaseen esineeseen - jos työkalu alkaa täristä normaalista poikkeavalla tavalla

• Säilytä työkalu sisätiloissa kuivassa ja lukitussa paikassa lasten ulottumattomissa - säilytä akkuyksikkö erillään työkalusta AKKU

• Mukana tullut akku on osittain ladattu (varmista akun täysi kapasiteetti lataamalla se täyteen akkulaturissa, ennen kuin käytät sähkötyökalua ensimmäistä kertaa)

• Käytä tämän työkalun yhteydessä vain seuraavia akkuja ja latureita - SKIL-akku: BR1*31**** - SKIL-laturi: CR1*31****

• Älä käytä vahingoittunutta akkua, vaan vaihda se

• Suojele konettasi/akkua sateelta

• Sallittu ympäristön lämpötila (työkalu/latauslaite/akku): - ladattaessa 4...40°C - käytössä –20...+50°C - varastoinnissa –20...+50°C

Lue käyttöohjeet ennen käyttöä

Akut räjähtävät, jos ne hävitetään polttamalla, joten älä missään tapauksessa polta niitä

Suojele työkalua sateelta

Käytä suojalaseja ja kuulonsuojaimia

Säilytä konettasi/latauslaitetta/akkua paikoissa, joissa lämpötila ei nouse yli 50°C

Älä hävitä sähkötyökalua ja paristoja tavallisen kotitalousjätteen mukana KÄYTTÖ

! irrota akku työkalusta ! käytä aina suojakäsineitä, kun käsittelet teräketjua - aseta ketjusaha tasaiselle alustalle - poista suojus A kääntämällä lukkonuppia B vastapäivään - aseta teräketju C laippaa D kiertävään uraan - kiinnitä teräketju käyttöketjupyörään F ja ohjaa laippaa D siten, että kiinnityspultti G ja ohjausrivat H sopivat laipan D ohjausuraan ! tarkista, että kulkusuunta on oikea; vertaile ketjua kulkusuuntamerkkiin E - tarkista, että kaikki osat on sijoitettu oikein, ja pidä terälevy teräketjuineen tässä asennossa - kiinnitä suojus A kuvatulla tavalla - kierrä tarvittaessa ketjun kiristinnuppia K vähän, jotta ketjun kiristystappi J osuu terälevyn D reikään - kierrä ketjun kiristinnuppia K, kunnes teräketju on vähän jännittyneenä - kiristä lukkonuppi B kiinnityspulttiin G kääntämällä sitä myötäpäivään62 - vältä kosketusta kiviin ja nauloihin, koska ne saattavat sinkoutua ilmaan, vahingoittaa teräketjua tai aiheuttaa vakavia loukkaantumisia käyttäjälle tai ympäristössä oleville ihmisille ! älä kosketa lanka-aitaa tai maata käynnissä olevalla sahalla - pituussahaukset on tehtävä erityistä varovaisuutta noudattaen, koska piikkilistaa V

ei voida käyttää; kuljeta sahaa pienessä kulmassa, välttääksesi takaiskua - sahattaessa jännityksessä olevia puita, oksia tai runkoja on olemassa suurempi loukkaantumisriski; tällöin on oltava äärimmäisen varovainen (ainoastaan koulutettujen ammattihenkilöiden tulisi suorittaa tällaisia töitä)

• Puunrungon pätkiminen (kaadetun puunrungon katkaiseminen kappaleisiin) - mahdollisuuksien mukaan tulisi runkoa tukea altapäin oksilla, palkeilla tai kiiloilla - varmista tukeva asento ja kehon painon jakautuminen tasaisesti kummallekin jalalle - jos puunrunko koko pituudeltaan on tasaisesti tuettu, kuvan osoittamalla tavalla, sahataan ylhäältäpäin

- jos puunrunko, kuvan osoittamalla tavalla, on tuettu toisesta päästä, sahataan ensin 1/3 rungon läpimitasta alapuolelta ja sitten loput ylhäältäpäin alasahauksen korkeudella

- jos puunrunko, kuvan osoittamalla tavalla, on tuettu kummastakin päästä, sahataan ensin 1/3 rungon läpimitasta yläpuolelta ja sitten loput 2/3 alapuolelta yläsahauksen korkeudella

- jos sahaan rinteessä, tulee aina seistä puunrungon yläpuolella - jotta sahan hallinta säilyisi läpisahaushetkessä, tulee sahauksen lopussa keventää syöttöpainetta, pitäen kuitenkin tiukasti kiinni sahan kahvoista ! varmista, ettei teräketju kosketa maata - odota teräketjun pysähtymistä sahauksen jälkeen, ennen kuin poistat sen sahauskohdasta - sammuta aina ketjusahan moottori, ennen kuin siirryt puusta toiseen

! !ketjusahalla saa ainoastaan kaataa puita, joiden läpimitta on pienempi kuin sahan laipan pituus ! varmista työalue; tarkista, että puun kaatoalueella ei ole ihmisiä tai eläimiä ! älä koskaan yritä irrottaa puristukseen jäänyttä sahaa moottorin käydessä; käytä puukiiloja teräketjun vapauttamiseksi ! käytä aina kypärää suojaamaan putoavilta oksilta ENNEN KAATOA: - jos kaksi tai useampi henkilö samanaikaisesti sahaa ja kaataa, tulee etäisyys kaatavien ja leikkaavien henkilöiden välissä olla vähintään kaksi kertaa kaadettavan puun korkeuden verran - puunkaadossa on otettava huomioon, ettei aiheuta vaaraa muille henkilöille, ettei osuta syöttöjohtoihin eikä aiheuteta aineellista vahinkoa (jos puu joutuu kosketukseen sähkölinjan kanssa, on välittömästi ilmoitettava siitä paikalliselle sähkölaitokselle) - sahattaessa rinteessä tulee ketjusahan käyttäjän sijaita maastossa kaadettavan puun yläpuolella, koska puu kaadettuaan todennäköisesti pyörii tai liukuu rinnettä alaspäin - kierrä kansi auki ja täytä öljysäiliö teräketjuöljyllä (ei mukana) - varo, ettei öljysäiliöön pääse likaa - kierrä öljysäiliön kansi paikoilleen ja sulje se ! tarkista öljymäärä ennen käynnistystä sekä säännöllisesti käytön aikana; lisää öljyä, kun öljytaso on N-merkin alapuolella - täyttö riittää n. 15 minuutiksi, riippuen työn intensiteetistä ja tauoista - älä koskaan käytä kierrätettyä öljyä tai jäteöljyä

- kytke työkalu päälle painamalla ensin turvakytkintä Q ja vetämällä sitten käyttökytkintä R - sammuta työkalusta vapauttamalla kytkimestä R ! älä pysäytä sahaa sahauksen jälkeen etummaisella käsisuojuksella S

Ketjujarru on suojamekanismi, joka laukeaa etummaisen käsisuojuksen S kautta, sahan takapotkusta -> teräketju pysähtyy lyhyessä ajassa Suorita silloin tällöin toimintatesti: - - työnnä etukäsisuojus S eteenpäin ja käynnistä ketjusaha lyhyesti -> ketju ei saa liikkua - vapauta taas ketjujarru päästämällä kytkin R vapaaksi ja vetämällä etukäsisuojus S taaksepäin

• Työkalun käyttö - pidä aina ketjusahaa kaksin kärsin (vasen käsi etukahvassa T ja oikea käsi takakahvassa U); älä koskaan sahaa yhdellä kädellä

- vie aina sähköjohto taaksepäin ja pidä se teräketjun ja sahatavaran alueen ulkopuolella; aseta se niin, ettei se voi jäädä kiinni oksiin ja oksanhaaroihin ! ketjun tulee liikkua täydellä nopeudella, ennen kuin se koskettaa puuta - käytä metallipiikkilistaa V kiinnittämään saha puuhun

- käytä sahauksessa piikkilistaa vipuna (✱)

- siirrä välillä piikkilistaa syvemmälle, kun sahaat paksuja runkoja tai oksia; vedä tällöin irti ketjusaha puusta, jotta piikkilista irtoaa ja aseta se uudelleen syvemmälle; älä poista sahaa sahausurasta tämän tehdessäsi - älä paina teräketjua voimakkaasti sahauksen aikana, vaan anna sahan tehdä työ, luomalla piikkilistaa V käyttämällä kevyt vipupaine - käytä ketjusahaa vain voidessasi seistä tukevasti - pidä sahaa oman kehon oikealla puolella

- älä koskaan käytä ketjusahaa suorilla käsivarsilla; älä yritä sahata vaikeasti päästäviä kohteita, tai tikapuilla seisten

- älä koskaan sahaa yli olkakorkeuden

- parhaan sahaustuloksen saavutat, kun ketjun nopeus ei alene ylikuormituksen takia ! ole varovainen sahauksen lopussa; heti sahan vapauduttua sahauksesta, muuttuu sen painovoima odottamatta (syntyy vaaratilanne säärille ja jaloille) ! poista aina saha sahausurasta liikkuvalla teräketjulla

• Runkojen sahaus - tue runko sitä niin, että sahausura ei sulkeudu puristaen teräketjua - järjestä lyhyet puukappaleet ennen sahausta ja kiinnitä ne63

• Tarpeelliset korjaukset tai huoltotyöt on tehtävä ennen ketjusahan käyttämistä

• Automaattinen ketjunvoitelu voidaan tarkistaa käynnistämällä saha ja pitämällä sen kärki maassa olevan pahvin tai paperin suunnassa ! älä kosketa maata teräketjulla (pidä 20 cm turvaetäisyys) - jos paperiin tulee kasvava öljyjälki, öljyautomatiikkaa toimii moitteettomasti - jos täydestä öljysäiliöstä huolimatta ei öljyjälkeä näy, tulee lukea “VIANMÄÄRITYS” tai ota yhteyttä jälleenmyyjään

• Jos sähkötyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa SKIL sopimushuollon tehtäväksi - toimita työkalu sitä osiin purkamatta lähimpään SKIL- huoltoon (osoitteet ja työkalun huoltokaava ovat tarjolla web-osoitteessa www.skil.com) ostotodiste mukaan liitettynä ! tyhjennä ehdottomasti öljysäiliö, ennen ketjusahan lähettämistä

• Ota huomioon, että takuu ei kata työkalun ylikuormituksesta tai väärästä käsittelystä johtuvia vahinkoja (katso SKILin takuuehdot osoitteesta www.skil.com tai kysy jälleenmyyjältä)

- jos ketjusaha tullaan varastoimaan pidemmän aikaa, tulee teräketju ja terälevy puhdistaa - jos saha säilytetään, on öljysäiliö tyhjennettävä kokonaan - käytä ketjunsuojusta X säilyttäessäsi työkalua - kiinnitä säilytyskisko Y tukevasti seinälle 2 ruuvilla (eivät mukana) vaakasuoraan asentoon - Varmista, että koukku Z asennetaan yhdessä kiskon Y kanssa - säilytä työkalua ripustamalla se säilytyskoukkuun Z - varo öljyvuotoja säilytyskoukkua käyttäessäsi Z - säilytä työkalu sisätiloissa kuivassa ja lukitussa paikassa lasten ulottumattomissa VIANMÄÄRITYS

• Seuraavassa luetellaan ongelmien oireita, mahdollisia syitä ja korjaustoimia (jos ongelma ei selviä ja korjaannu näiden avulla, ota yhteyttä jälleenmyyjään tai huoltoliikkeeseen) ! jos havaitset sähköisen tai mekaanisen vian, kytke työkalu heti pois päältä ja poista akku

Työkalu ei toimi - takaiskujarru lauennut -> työnnä käsisuojus S

takaisin asentoon - tyhjä akku -> lataa akku - kuuma akku -> anna akun jäähtyä - sisäinen vika -> ota yhteyttä jälleenmyyjään/ huoltoliikkeeseen

Työkalu toimii katkonaisesti - sisäiset johdot viallisia -> ota yhteyttä jälleenmyyjään/ huoltoliikkeeseen - virtakatkaisin viallinen -> ota yhteyttä jälleenmyyjään/ huoltoliikkeeseen

Teräketju on kuiva - ei öljyä öljysäiliössä -> lisää öljyä - öljysäiliön kannessa sijaitseva tuuletusaukko tukossa -> puhdista öljysäiliön kansi - öljyn virtauskanava tukossa -> avaa öljyn virtauskanava - ennen kaatamista on suunniteltava pakoväylä ja tarvittaessa raivata sellainen (pakoväylän tulisi kulkea vinosti taaksepäin odotetusta kaatosuunnasta)

- ennen kaatamista on otettava huomioon rungon luonnollinen kaltevuus suurempien oksien asento ja tuulen suunta, jotta puun kaatosuunta voidaan määrittää - lika, kivet, irtonainen kuori, naulat, sinkilät ja langat on poistettava puusta KAATOMENETELMÄ: - sahaa suorassa kulmassa kaatosuuntaan nähden lovi (1 – 2), jonka syvyys on 1/3 puun läpimitasta kuvan osoittamalla tavalla

- ensin tehdään alempi vaakasuora sahaus (täten vältytään teräketjun tai laipan puristukseen joutumiselta sahattaessa loven toinen reuna) - kaatosahaus (3) tehdään vähintään 50 mm vaakasuoran sahausloven yläpuolelle (kaatosahaus tehdään samansuuntaisena kaatoloven vaakasuoran pinnan kanssa)

- kaatosahaus tehdään vain niin syvälle, että puuhun vielä jää uuma (kaatoreuna), joka toimii saranana (uuma estää puun kiertymisen ja kaatumisen väärään suuntaan; älä sahaa uumaa pois) - kun kaatosahaus lähenee kaatolovea, tulisi puun ruveta kaatumaan - jos näyttää siltä, että puu mahdollisesti ei kaadu haluttuun suuntaan tai kallistuu taaksepäin ja saattaa teräketjun puristukseen, tulee kaatosahaus keskeyttää ja käyttää puu-, muovi- tai alumiinikiilaa sahauksen avaamiseksi ja puun kaatosuunnan kääntämiseksi haluttuun suuntaan

- kun puu aloittaa kaatumisen, ketjusaha poistetaan kaatosahauksesta, pysäytetään, asetetaan pois ja siirrytään pois vaaravyöhykkeeltä suunniteltua pakoväylää pitkin (varo putoavia oksia, äläkä kompastu)

Tällä tarkoitetaan oksien katkaisu kaadetusta puusta - oksittaessa suurempia alaspäin suunnattuja oksia, jotka tukevat runkoa, jätetään ne toistaiseksi paikoilleen - katkaise pienemmät oksat yhdellä sahauksella, kuvan osoittamalla tavalla - oksat, jotka ovat jännityksessä, tulee sahata alhaalta ylöspäin, sahan puristukseen jäämisen estämiseksi HOITO / HUOLTO

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Pidä työkalu puhtaana (varmista erityisesti ilma-aukkojen puhtaus W

! poista akku työkalusta ennen puhdistusta - puhdista ketjusahan muovikotelo ulkoa pehmeällä harjalla ja puhtaalla rievulla (vettä, liuotinta tai kiillotusainetta ei saa käyttää) - pura suojus, laippa ja ketju ja puhdista ne harjan avulla 1 – 3 tunnin käytön jälkeen - poista harjalla ja puhtaalla rievulla kaikki lika suojuksen alta, ketjupyörästä ja terälevyn kiinnityspinnoista - puhdista öljysuutin puhtaalla rievulla

• Tarkista säännöllisesti sahan silmämääräinen kunto, kiinnittäen huomiota löysään, irronneeseen tai vaurioituneeseen teräketjuun, huonoon kiinnitykseen ja kuluneisiin tai vioittuneisiin rakenneosiin64

Teräketju ei pysähdy - ketjujarru on viallinen -> ota yhteyttä jälleenmyyjään/ huoltoliikkeeseen

Ketju/laipan ohjainkisko kuuma - ei öljyä öljysäiliössä -> lisää öljyä - öljysäiliön kannessa sijaitseva tuuletusaukko tukossa -> puhdista öljysäiliön kansi - öljyn virtauskanava tukossa -> avaa öljyn virtauskanava - ketju on liian kireä -> aseta ketjun kireys - ketju tylsä -> teroita ketju tai vaihda uuteen

Työkalu tärisee erikoisesti - ketju liian löysä -> aseta ketjun kireys - ketju tylsä -> teroita ketju tai vaihda uuteen - ketju kulunut -> vaihda ketju - ketjun hampaat osoittavat väärään suuntaan -> asenna ketju uudelleen oikeaan suuntaan

• Älä hävitä sähkötyökalua, paristoja, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita) - vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen - symboli

muistuttaa tästä, kun käytöstä poisto tulee ajankohtaiseksi

• Mitattuna EN 60745 mukaan työkalun melutaso on 80,6 dB(A) ja yleensä työkalun äänen voimakkuus on 100,6 dB(A) (epävarmuus K = 1,87 dB), ja tärinän voimakkuus 5,5 m/s² (kolmen suunnan vektorisumma; epävarmuus K = 1,5 m/s²)

• Tärinäsäteilytaso on mitattu standardin EN 60745 mukaisen standarditestin mukaisesti; sitä voidaan käyttää verrattaessa yhtä laitetta toiseen sekä alustavana tärinälle altistumisen arviona käytettäessä laitetta manituissa käyttötarkoituksissa - laitteen käyttö eri käyttötarkoituksiin tai erilaisten tai huonosti ylläpidettyjen lisälaitteiden kanssa voi lisätä merkittävästi altistumistasoa - laitteen ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi ! suojaudu tärinän vaikutuksilta ylläpitämällä laite ja sen lisävarusteet, pitämällä kädet lämpiminä ja järjestämällä työmenetelmät
