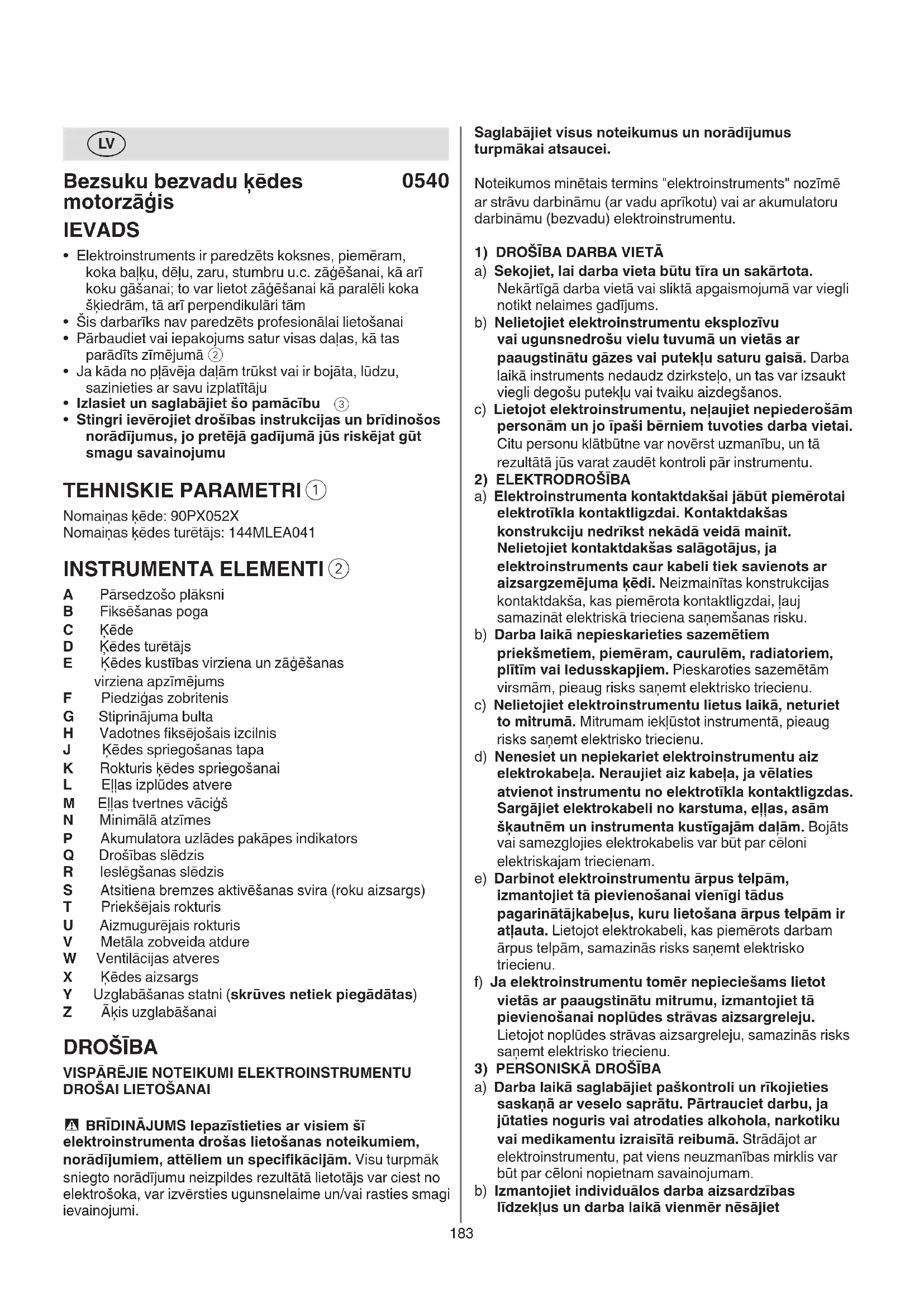

LIETOŠANAS INSTRUKCIJA 0540 CA SKIL

• Elektroinstruments ir paredzëts koksnes, piemēram, koka balku, dēļu, zaru, stumbru u.c. zāgēšanai, kā arī koku gāšanai; to var lietot zāgēšanai kā paralēli koka škiedrām, tā arī perpendikulāri tām
• Šis darbarīks nav paredzēts profesionālai lietošanai
• Pārbaudiet vai iepakojums satur visas daļas, kā tas parādīts zīmējumā ②
• Ja kāda no plāvēja daļām trūkst vai ir bojāta, lūdzu, sazinieties ar savu izplatītāju
• Izlasiet un saglabājiet šo pamācību ③
• Stingri ievērojiet drošības instrukcijas un brīdinošos norādījumus, jo pretējā gadījumā jūs riskējat gūt smagu savainojumu

TEHNISKIE PARAMETRI ①

Nomainas kēde: 90PX052X

Nomainas kēdes turētājs: 144MLEA041

INSTRUMENTA ELEMENTI ②

A Pārsedzošo plāksni
B Fiksēšanas poga
C Kēde
D Kēdes turētājs
E Kēdes kustības virziena un zāgēšanas virziena apzīmējums
F Piedziągas zobritenis
G Stiprinājuma bulta
H Vadotnes fiksējošais izcilnis
J Kēdes spriegošanas tapa
K Rokturis kēdes spriegošanai
L Ellas izplüdes atvere
M Ellas tvertnes vāciğš
N Minimālā atzīmes
P Akumulatora uzlādes pakāpes indikators
Q Drošības slēdzis
R leslēgšanas slēdzis
S Atsitiena bremzes aktivēšanas svira (roku aizsargs)
T Priekšējais rokturis
U Aizmugurējais rokturis
V Metāla zobveida atdure
W Ventilācijas atveres
X Kēdes aizsargs
Y Uzglabāšanas statni (skrūves netiek piegādātas)
Z Ākis uzglabāšanai

DROŠÍBA

VISPÄRËJIE NOTEIKUMI ELEKTROINSTRUMENTU DROŠAI LIETOŠANAI

A BRĪDINĀJUMS lepazīstieties ar visiem šī elektroinstrumenta drošas lietošanas noteikumiem, norādījumiem, attēliem un specifikācijām. Visu turpmāk sniegto norādījumu neizpildes rezultātā lietotājs var ciest no elektrošoka, var izvērsties ugunsnelaime un/vai rasties smagi ievainojumi.

Saglabājiet visus noteikumus un norādījumus turpmākai atsaucei.

Noteikumos minētais termins "elektroinstruments" nozīmē ar strāvu darbināmu (ar vadu aprīkotu) vai ar akumulatoru darbināmu (bezvadu) elektroinstrumentu.

1) DROŠĪBA DARBA VIETĀ

a) Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli notikt nelaimes gadījums.
b) Nelietojiet elektroinstrumentu eksplozīvu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Darba laikā instruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.

c) Lietojot elektroinstrumentu, nelaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, un tā rezultātā jūs varat zaudēt kontroli pār instrumentu.

2) ELEKTRODROŠIBA

a) Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas salāgotājus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ēedī. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, lauj samazināt elektriskā trieciena saņemšanas risku.

b) Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.

c) Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot instrumentā, pieaug risks saņemt elektrisko triecienu.

d) Nenesiet un nepiekariet elektroinstrumentu aiz elektrokabela. Neraujiet aiz kabela, ja vēlaties atvienot instrumentu no elektrotīkla kontaktligzdas. Sargājiet elektrokabeli no karstuma, eļļas, asām šķautnēm un instrumenta kustīgajām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskajam triecienam.

e) Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi tādus pagarinātājkabelus, kuru lietošana ārpus telpām ir atļauta. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu.

f) Ja elektroinstrumentu tomēr nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

3) PERSONISKÃ DROŠÍBA

a) Darba laikā saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medikamentu izraisītā reibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.

b) Izmantojiet individuālos darba aizsardzības līdzeklus un darba laikā vienmēr nēsājiet

aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargkīveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam Įauj izvairīties no savainojumiem.

c) Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.

d) Pirms instrumenta ieslēgšanas neaizmirstiet izņemt no tā regulējošos instrumentus vai skrūvjatslēgas. Patronatslēga vai skrūvjatslēga, kas instrumenta ieslēgšanas brīdī nav izņemta no tā, var radīt savainojumu.

e) Strādājot ar elektroinstrumentu, ieturiet stingru stāju. Darba laikā vienmēr saglabājiet līdzsvaru un centieties nepaslīdēt. Tas atvieglos instrumenta vadību neparedzētās situācijās.

f) Izvēlieties darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes elektroinstrumenta kustīgajām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties instrumenta kustīgajās dalās.

g) Ja elektroinstrumenta konstrukcija lauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai tā tiktu pievienota elektroinstrumentam un pareizi darbotos. Pielietojot putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās to kaitīgā ietekme uz strādājošās personas veselību.

h) Nepalaujieties uz iemaṇām, kas tiek iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.

4) ELEKTROINSTRUMENTU LIETOŠANA UN APKOPE

a) Nepārslogojiet elektroinstrumentu. Katram darbam izvēlieties piemērotu instrumentu. Elektroinstruments darbosies labāk un drošāk pie nominālās slodzes.

b) Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt.

c) Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomainas atvienojiet tā kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams samazināt elektroinstrumenta nejaušas ieslēgšanās risku.

d) Elektroinstrumentu, kas netiek darbināts, uzglabājiet piemērotā vietā, kur tas nav sasniedzams bērniem un personām, kuras neprot rīkoties ar instrumentu. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.

e) Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un nav iespīlētas, vai

kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tiktu savlaicīgi nomainītas vai remontētas pilnvarotā remontu darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.

f) Savlaicīgi notīriet un uzasiniet griezošos darbinstrumentus. Rūpīgi kopti instrumenti, kas apgādāti ar asiem griezējinstrumentiem, ľauj strādāt daudz ražīgāk un ir vieglāk vadāmi.

g) Lietojiet vienīgi tādus elektroinstrumentus, papildpiederumus, darbinstrumentus utt., kas paredzēti attiecīgajam pielietojuma veidam. Bez tam jāņem vērā arī konkrētie darba apstākļi un pielietojuma īpatnības. Elektroinstrumentu lietošana citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām.

h) Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas un tīras, sargājiet tās no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

5) AKUMULATORA ELEKTROINSTRUMENTU LIETOŠANA

a) Akumulatora uzlādei lietojiet tikai tādu uzlādes ierīci, ko ir ieteikusi elektroinstrumenta ražotājfirma. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/ vai akumulatora aizdegšanās.

b) Pievienojiet elektroinstrumentam tikai tādu akumulatoru, ko ir ieteikusi instrumenta ražotājfirma. Cita tipa akumulatoru lietošana var novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.

c) Laikā, kad akumulators ir atvienots no elektroinstrumenta, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu izraisīt īsslēgumu. Īsslēgums starp akumulatora kontaktiem var izsaukt tā aizdegšanos un būt par cēloni ugunsgrēkam.

d) Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts. Nepieļaujiet, ka elektrolīts nonāktu saskarē ar ādu. Ja tas tomēr nejauši ir noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pie ārsta. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.

e) Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radīt neparedzētas situācijas, kuru rezultātā var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks.

f) Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru. Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130°C, var izraisīt sprādzienu.

g) Levērojiet visas uzlādes instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pielaujamo temperatūras vērtību

diapazona robežām. Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pieļaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā arī var pieaugt aizdegšanās risks.

6) APKALPOŠANA

a) Nodrošiniet, lai Instrumenta remontu veiktu kvalificēts personāls, nomainai izmantojot oriğinālās rezerves daļas un piederumus. Tikai tā iespējams panākt instrumenta ilgstošu un nevainojamu darbību bez atteikumiem.
b) Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājfirma vai pilnvarots servisa speciālists.

IETEIKUMI PAR KĒDES ZĀĞU LIETOŠANU

• Bērni un jaunieši nedrīkst lietot kēdes zāgi, izņemot māceklus, kas ir vecāki par 16 gadiem un darbojas pieaugušo uzraudzībā. Tas pats attiecas uz personām, kuras neprot apieties ar kēdes zāgi vai kuru iemaņas darbam ar to ir nepietiekamas. Lietošanas pamācībai vienmēr jābūt viegli sasniedzamai. Ar kēdes zāgi nedrīkst strādāt personas, kas ir pārgurušas vai nepanes fizisku slodzi.
• Zāga darbības laikā ieturiet drošu attālumu no zāga kēdes. Pirms zāga ieslēgšanas pārliecinieties, ka zāga kēde ir brīva un nekam nepieskaras. Strādājot ar kēdes zāgi, pat viens neuzmanības mirklis var novest pie apgērba vai kādas kermeņa daļas saskaršanās ar zāga kēdi vai iekeršanās tajā.
• Stingri turiet kēdes zāgi ar ar labo roku aiz aizmugurējā roktura un ar kreiso roku aiz priekšējā roktura. Kēdes zāga turēšana jebkurā citā veidā paaugstina savainojumu rašanās risku un nav pielaujama.
• Turiet elektrisko instrumentu tikai pie izolētajām virsmām, jo zāga kēde var būt slēpti pievienota elektrībai. Kēdes motorzāgim skarot spriegumnesošus vadus, spriegums var nonākt arī uz instrumenta metāla dalām un var izraisīt elektriskās strāvas triecienu.
• Nēsājiet aizsargbrilles un ausu aizsargus. leteicams izmantot arī citus aizsarglīdzekļus galvas, roku, kāju un pēdu aizsardzībai. Piemērots aizsargtērps samazina iespēju gūt savainojumus, ko var radīt lidojošas koka skaidas vai nejauša pieskaršanās zāga kēdei.
• Nestrādājiet ar kēdes zāgi, uzkāpjot kokā. Darbs ar kēdes zāgi kokā var beigties ar savainojumu.
• Strādājot ieturiet stabilu kermeṇa stāvokli un lietojiet kēdes zāgi vienīgi tad, ja atrodaties uz stingra, droša un līdzena pamata. Stāvot uz slidena vai nestabila pamata, var viegli zaudēt līdzsvaru un līdz ar to ari kontroli pār kēdes zāgi.
• Apzāgējot nospriegotus koku zarus, atcerieties, ka tie var pēkšni atbrīvoties un strauji pārvietoties atpakalvirzienā. Atbrīvojoties nospriegotajām koka škiedrām, zari var skart strādājošo personu un/vai izsaukt kontroles zaudēšanu pār kēdes zāgi.
• levērojiet īpašu piesardzību, apzāgējot pamežu un jaunus kociņus. Tievie kocini var iekerties zāga kēdē un izraisīt atsitienu vai būt par cēloni līdzsvara zaudēšanai.
• Pārnēsājiet kēdes zāgi aiz priekšējā roktura ar prom no kermana vērstu zāga kēdi un tikai tad, ja tas ir izslēgts. Transportējot vai uzglabājot kēdes zāgi, uzvelciet uz tā aizsargpārvalku. Uzmanīgi apejoties

ar kēdes zāgi, samazinās iespēja nejauši pieskarties kustīgajai zāga kēdei.

• levērojiet norādījumus par kēdes zāga ellošanu, kēdes spriegošanu un piederumu nomaiņu. Nepareizi nospriegota vai nepietiekoši ellota zāga kēde var pārtrūkt vai radīt atsitienu.
• Sekojiet, lai kēdes zāga rokturi būtu sausi un tīri un lai uz tiem nenoklūtu ellā vai smērvielas. Ar smērvielu pārklāti vai ellaini rokturi ir slideni un var izsaukt kontroles zaudēšanu pār kēdes zāgi.
• Lietojiet kēdes zāgi tikai koksnes zāgēšanai. Izmantojiet kēdes zāgi vienīgi tādam darbam, kādam tas ir paredzēts (piemēram, nelietojiet kēdes zāgi plastmasas vai mūra zāgēšanai, kā arī tādu celtniecības materiālu zāgēšanai, kas nav pagatavoti no koka). Kēdes zāga izmantošana darbiem, kādiem tas nav paredzēts, var novest pie bīstamām situācijām.

ATSITIENA CĚLONI UN TĀ NOVĚRŠANA

• Atsitiens var rasties tad, ja kēdes vadotnes gals skar kādu priekšmetu, kā arī, ja koks zāgēšanas laikā izliecas un zāga kēde tiek iespiesta zāgējumā
• Kēdes vadotnes gala saskaršanās ar kādu priekšmetu daudzos gadījumos var izsaukt pēkšņu, atpakaļ virzītu reakciju, kad kēdes vadotne tiek mesta augšup un strauji pārvietojas strādājošās personas virzienā
• Zāga kēdes augšējās daļas iespiešana zāgējumā var izsaukt kēdes vadotnes atsitienu, tai strauji pārvietojoties strādājošās personas virzienā
• Jebkura no minētajām reakcijām var būt par cēloni kontroles zaudēšanai pār kēdes zāgi, kas savukārt var radīt smagus savainojumus (tāpēc nedrīkst paļauties vienīgi uz aizsardzības ierīcēm, ar kurām ir apgādāts kēdes zāgis; Jums kā kēdes zāga lietotājam ir jāapgūst dažādi darba paņēmieni, kas ľauj strādāt bez negadījumiem un savainojumiem)
• Atsitiens ir elektroinstrumenta nepareizas vai neprasmīgas lietošanas sekas; no tā var izvairīties, pielietojot atbilstošus profilaktiskus pasākumus, kas aprakstīti turpmākajā izklāstā:

-stingri turiet kēdes zāgi ar abām rokām tā, lai īkšķis un pārējie pirksti sakļautos uz zāga roktura; izvēlieties tādu ķermeņa un roku stāvokli, lai varētu pretoties atsitiena reaktīvajam spēkam (pielietojot atbilstošus paņēmienus, strādājošā persona atsitiena gadījumā ir spējīga kontrolēt situāciju; nekādā gadījumā neizlaidiet kēdes zāgi no rokām)
-izvairieties ieņemt nedabisku ķermeņa stāvokli un neveiciet zāgēšanu, paceļot zāgi virs plecu augstuma (tādā veidā tiks novērsta kēdes vadotnes gala nejauša saskaršanās ar kādu priekšmetu un nodrošināta labāka kontrole pār kēdes zāgi, rodoties neparedzētām situācijām)
-izmantojiet tikai tādus nomainas turētājus un kēdes, ko norādījis ražotājs (izmantojot nepiemērotus turētājus un kēdes, kēde var tikt pārrauta, un/vai radīt triecienu)
-veicot zāga kēdes asināšanu un apkopi, ievērojiet ražotājfirmas sniegtos norādījumus (novietojot dziluma ierobežotāju pārāk zemu, var pieaugt kēdes zāga nosliece uz atsitienu)

PERSONISKĀ DROŠĪBA

- Uzsākot instrumenta lietošanu, ieteicams, lai pieredzējis speciālists praktisku piemēru veidā instruētu lietotāju par darbu ar kēdes zāgi un aizsarglīdzekļu pielietošanu;

kā pirmo vingrinājumu ieteicams veikt uz zāgēšanas stekiem vai paliktna novietota koka balka zāgēšanu

- Nepieskaroties rotējošajai zāga kēdei

- Nelietojiet kēdes zāgi, ja tuvumā atrodas citas personas, bērni vai mājdzīvnieki

- Nelietojiet kēdes zāgi, ja atrodaties alkohola, narkotisko vielu vai medikamentu izraisītā reibumā

- Uzmaniet, lai bērni nespēlētos ar šo instrumentu

PĒC DARBA PABEIGŠANAS

- Vienmēr izslēdziet ierīci un izņemiet akumulatoru -kad atstājat instrumentu bez uzraudzības -pirms iesprūduša materiāla tīrīšanas -pirms pārbaudes, tīrīšanas vai darbībām ar instrumentu -pēc trieciena pa svešķermeni -kad instruments sāk pārmērīgi vibrēt

- Uzglabājiet instrumentu telpās sausā, augstu izvietotā vietā, kur tas nav pieejams bērniem -akumulatoru uzglabājiet atseviški, to noņemot no ierīces

AKUMULATORI

• Komplektā iekļautais akumulators ir daļēji uzlādēts (lai nodrošinātu pilnu akumulatora jaudu, pirms elektroinstrumenta pirmās izmantošanas reizes uzlādējiet to pilnībā, izmantojot uzlādes ierīci)
• Izmantojiet tikai instrumenta piegādes komplektā ietilpstošos akumulatorus un uzlādes ierīces -SKIL akumulators: BR1*31**** -SKIL uzlādes ierīce: CR1*31****
• Nelietojiet bojātu akumulatoru; tas nekavējoties jānomaina
  • Neizjauciet akumulatoru
• Neatstājiet instrumentu/akumulatoru lietū
• Pieļaujamā apkārtējā gaisa temperatūra (instruments/lādētājs/akumulators):
• uzlādes laikā 4...40°C -darba laikā -20...+50°C -uzglabāšanas laikā -20...+50°C

UZ INSTRUMENTA/AKUMULATORA ATTÊLOTO SIMBOLU SKAIDROJUMS

③ Pirms izstrādājuma lietošanas izlasiet tā lietošanas pamācību
④ Nekādā gadījumā neievietojiet akumulatoru ugunī, jo tas var izraisīt sprādzienu
⑤ Neatstājiet instrumentu lietū
⑥ Darba laikā uzvelciet aizsargbrilles un ausu aizsargus
⑦ Uzglabājiet instrumentu, uzlādes ierīci un akumulatoru vietā, kur temperatūra nepārsniedz 50°C
⑧ Neizmetiet elektroiekārtas un baterijas ar sadzīves materiālus atkritumu

DARBS

• Montāžas norādījumi ⑨

! iznemiet no instrumenta akumulatoru ! rīkojoties ar zāga kēdi, uzvelciet aizsargcimdus -novietojiet kēdes zāgi uz līdzenas virsmas -noņemiet pārsedzošo plāksni A, griežot fiksējošo skrūvi B pretēji pulksteņa rādītāju kustības virzienam -ieguldiet zāga kēdi C vadotnes D malas gropē -noregulējiet kēdi uz piedziņas kēdesrata F un kēdes turētāja D tā, lai stiprinājuma skrūve G un vadīklas H varētu ievietot kēdes turētāja rievā D ! pārbaudiet, vai ir pareizs kēdes kustības virziens; salīdziniet kēdes zobu vērsumu ar kustības virziena apzīmējumu E

-pārbaudiet, vai visas daļas ir pareizi savienotas un vadotne kopā ar kēdi droši noturas šajā stāvoklī -piestipriniet pārsedzošo plāksni A, kā parādīts attēlā -vajadzības gadījumā nedaudz pagrieziet kēdes spriegošanas rokturi K, lai kēdes spriegošanas skrūvi J savietotu ar vadotnes D atvērumu -pagrieziet kēdes spriegošanas rokturi K tā, lai zāga kēde būtu tikai nedaudz nospriegota -pievelciet fiksējošo skrūvi B uz stiprinājuma skrūves G, pagriežot to pulksteņa rādītāju kustības virzienā

- Akumulatora uzlādēšana ! izlasiet uzlādes ierīces komplektā iekļautos drošas lietošanas noteikumus un norādījumus

- Akumulatora iznemšana/ievietošana ② -Jāuzstāda 2 akumulatori

- Akumulatora uzlādes pakāpes indikators ⑩ -lai uzzinātu akumulatora uzlādes līmeni ⑩a, nospiediet akumulatora līmeņa rādītāja pogu P ! ja pēc pogas P ^10 b nospiešanas sāk mirgot zemākā akumulatora līmeņa rādītāja iedaļa, akumulators ir tukšs ! ja pēc pogas P ^10 c nospiešanas sāk mirgot akumulatora līmeņa rādītāja iedaļas 2, akumulatora temperatūra ir ārpus atļautā darba diapazona

- Akumulatora aizsardzība lerīce tiek tūlīt izslēgta vai arī to nav iespējams ieslēgt, ja - slodze ir pārāk liela --> samaziniet slodzi un ieslēdziet to no jauna -akumulatora temperatūra ir ārpus atļautā darba diapazona no -20 līdz +50 °C --> nospiežot pogu P ⑩b, sāk mirgot akumulatora 2 līmeņa rādītāja iedaļas; pagaidiet, līdz akumulatora temperatūra atkal ir atlļautajā darba diapazonā -akumulators ir gandrīz tukšs (aizsardzībai pret pilnīgu izlādi) --> nospiežot pogu P, akumulatora līmeņa rādītājā ir attēlota zemākā akumulatora līmeņa rādītāja iedaļa vai mirgojoša zemākā akumulatora līmeņa rādītāja iedaļa ⑩c; uzlādējiet akumulatoru ! pēc instrumenta automātiskas izslēgšanās nedrīkst spiest tā ieslēdzēju, jo tā var sabojāt akumulatoru

- Zāga kēdes spriegošana ⑪ ! izņemiet no instrumenta akumulatoru -novietojiet kēdes zāgi uz līdzenas virsmas -pārbaudiet, vai zāga kēdes posmi pareizi iegulst vadotnes D malas gropē 1. atbrīvojiet fiksējošo skrūvi B, līdz tā notur kēdes stieni pozīcijā (nenoņemt) 2. nedaudz paceliet kēdes stieni un turiet to šajā pozīcijā 3. pagrieziet kēdes spriegošanas pogu K uz aug līdz zemākie kēdes posmi pavirzās uz augšu u TIKAI pieskaras kēdes stieņa apakšdaļai D 4. pievelciet fiksējošo skrūvi B, to griežot pulksteņa rādītāju kustības virzienā 5. atbrīvojiet kēdes stieni 6. zāga kēde ir nospriegota pareizi, ja to vidusdaļā var pacelt par aptuveni 4 mm ! pārbaudiet zāga kēdes nostiepumu pirms d uzsākšanas, pēc pirmo zāgējumu izdarīšana regulāri ik pēc 10 darba minūtēm -lietojot jaunas zāga kēdes, jārēkinās ar to garum ievērojamu palielināšanos

-pareizs zāga kēdes spriegojums ir viens no galvenajiem faktoriem, kas līdz ar pareizu kēdes ellošanu nosaka tās kalpošanas ilgumu

-nespriegojiet zāga kēdi laikā, kad tā ir stipri sakarsusi, jo atdziestot kēde savelkas un pārāk stingri piegulst vadotnei

- Ellošana ⑫

Zāga kēdes kalpošanas ilgums un efektīva darbība ir atkarīga no tās pareizas un pietiekamas ellošanas; darba laikā zāga kēde tiek ellota automātiski, pievadot tai ellu caur atveri L ②

! kēdes zāgis tiek piegādāts bez ellas uzpildījuma; tāpēc pirms instrumenta lietošanas tajā noteikti jāiepilda ellā

! kēdes zāga lietošana bez zāga kēdes ellas uzpildījuma vai ar ellas līmeni zem minimālā daudzuma atzīmes izsauc kēdes sabojāšanos

-novietojiet kēdes zāgi uz piemērotas virsmas tā, lai ellas tvertnes vāciņš M būtu vērsts augšup

-noskrūvējiet vāciņu un piepildiet kēdes zāga tvertni ar ellu (nav komplektā)

-sekojiet, lai ellas tvertnē neieklūtu netīrumi

-uzskrūvējiet ellas tvertnes vāciņu un cieši to pievelciet

! pirms darba sākšanas un ekspluatācijas laikā pārbaudiet eļļas līmeni; uzpildiet eļļu, kad tās līmenis ir zem indikatora N

-tvertnē iepildītās eļļas daudzums tiek izlietots apmēram 15 darba minūtēs, atkarībā no pārtraukumu biežuma un darba intensitātes

-nekādā gadījumā nelietojiet regenerētu vai vecu ellu

• leslēgšana/izslēgšana ⑬

-ieslēdziet instrumentu, vispirms piespiežot drošības slēdzi Q un tad pavelkot sprūda slēdzi R

-izslēdziet instrumentu, atlaižot ieslēdzēju R

! pēc zāgēšanas neapturiet kēdes zāgi, piespiežot priekšējo roku aizsargu S ② (= atsitiena bremzi)

- Atsitiena bremze ⑭

Atsitiena bremze ir aizsardzības mehānisms, kas nostrādā, piespiežot priekšējo roku aizsargu S atsitiena gadījumā -> kēde apstājas visīsākajā laikā

Laiku pa laikam pārbaudiet bremzes funkcionēšanu:

-šim nolūkam pavirziet uz priekšu priekšējo roku aizsargu S un uz īsu brīdi ieslēdziet kēdes zāgi -> šajā gadījumā kēde nedrīkst uzsākt kustību

-lai deaktivētu atsitiena bremzi, atlaidiet slēdža R un pavelciet atpakağ priekšējo roku aizsargu S

- Instrumenta darbināšana

-vienmēr stingri turiet kēdes zāgi ar abām rokām (kreiso roku novietojot uz priekšējā roktura T un labo roku uz aizmugurējā roktura U); nekad nestrādājiet ar kēdes zāgi, turot to ar vienu roku ⑮a

-sekojiet, lai elektrokabelis stieptos aiz instrumenta drošā attālumā no zāga kēdes un zāgējamā priekšmeta, novietojiet kabeli tā, lai tas nevarētu iepīties zaros

! kontaktējiet zāga kēdi ar zāgējamo priekšmetu tikai tad, ja tā kustas ar pilnu ātrumu

- lietojiet metāla zobveida atduri V, lai atbalstītu kēdes zāgi pret zāgējamo koku ⑮a

-zāgēšanas laikā lietojiet zobveida atduri kā sviras atbalsta punktu (*) ⑮a

-zāgējot resnākus zarus vai balkus, pakāpeniski pārvietojiet lejup zobveida atduri, mainot tās saskaršanās punktu ar zāgējamo priekšmetu; šim

nolūkam pavelciet kēdes zāgi atpakal, atbrīvojot zobveida atduri, tad pārvietojiet to zemāk un no jauna piespiediet zāgējamajam priekšmetam; neizņemiet zāgi no zāgējuma vietas

-zāgēšanas laikā neizdariet uz zāga kēdi pārlieku lielu spiedienu, ľaujiet tai pašai darīt savu darbu, vienīgi lieciet lejup instrumentu ar nelielu spēku, izmantojot zobveida atduri V kā sviru

-strādājot ar kēdes zāgi, nodrošiniet kājām stingru atbalstu

-turiet kēdes zāgi nedaudz pa labi no sevis ⑮b

-nestrādājiet ar kēdes elektrozāgi, turot to izstieptās rokās; izvairieties lietot kēdes zāgi grūti pieejamās vietās vai stāvot uz kāpnēm ⑮c

-nekad nestrādājiet ar kēdes zāgi, paceļot to virs plecu augstuma ⑮d

-vislabākie zāgēšanas rezultāti ir gūstami tad, ja slodzes iespaidā nesamazinās kēdes ātrums

! ievērojiet īpašu piesardzību, nobeidzot zāgējumu; šajā brīdī zāgis var pēkšni atbrīvoties no zāgējuma, kā rezultātā strauji mainās smaguma spēka sadalījums (tas ir bīstami, jo var tikt savainotas kājas un pēdas)

! iznemiet zāgi no zāgējuma vietas, kamēr tā kēde vēl atrodas kustībā

- Bağu zāgēšana

-atbalstiet zāgējamo balki tā, lai tiktu novērsta zāgējuma vietas sakļaušanās un zāga kēdes iespīlēšana

-neliela garuma balkus pirms zāgēšanas pareizi novietojiet un droši nostipriniet

-sekojiet, lai zāga kēde neskartu akmeņus vai naglas, jo šādi priekšmeti var sabojāt zāga kēdi vai arī ar lielu ātrumu var tikt mesti augšup un nopietni savainot strādājošo personu vai citas tuvumā esošās personas

! zāgim darbojoties, neļaujiet tā ēdei saskarties ar stiepgu iežogojumu vai zemi

-ievērojiet īpašu piesardzību, veidojot zāgējumus gareniskā virzienā, jo šādā gadījumā instrumenta fiksēšanai nav izmantojama zobveida atdure V②; lai samazinātu atsitiena iespēju, kontaktējiet kēdes zāgi ar zāgējamo priekšmetu, turot to iespējami paralēli priekšmeta virsmai

-iespīlētu vai nospriegotu koku vai to zaru zāgēšana ir bīstama; tāpēc šādos gadījumos jāievēro īpaša piesardzība (šādus darbus atļauts veikt vienīgi īpaši apmācītiem strādniekiem)

- Koka stumbra sagarināšana (nogāztā koka stumbra sadalīšana bağos)

-ja iespējams, sagarināmais koka stumbrs jāatbalsta ar zariem, balkiem vai kīliem

-sagarināšanas laikā ieturiet drošu kermana stāvokli un sadaliet savu svaru līdzīgi uz abām kājām

-pēc tam, kad koka stumbrs ir atbalstīts vienmērīgi visā tā garumā, kā parādīts attēlā, sazāgējiet stumbru virzienā no augšas uz apakšu ⑯a

-ja koka stumbrs ir atbalstīts tikai vienā galā, kā parādīts attēlā, vispirms no apakšas izveidojiet tajā iezāgējumu līdz aptuveni 1/3 no koka diametra un tad pabeidziet zāgēšanu virzienā no augšas uz apakšu ⑯b

-ja koka stumbrs ir atbalstīts abos galos, kā parādīts attēlā, vispirms no augšas izveidojiet tajā iezāgējumu līdz aptuveni 1/3 no stumbra diametra un tad pārzāgējiet atlikušās 2/3 no stumbra diametra virzienā no apakšas uz augšu ⑯c

-veicot zāgēšanu nogāzēs, vienmēr stāviet augšpusē no koka stumbra

-koka stumbra pārzāgēšanas brīdī saglabājiet kontroli pār kēdes zāgi; zāgējuma beigās samaziniet spiedienu, taču joprojām stingri turiet zāgi ar abām rokām

! sekojiet, lai zāga kēde neskartu zemi

-pēc zāgēšanas operācijas beigām nogaidiet, līdz zāga kēde pilnīgi apstājas, un tikai tad izņemiet kēdes vadotni no zāgējuma

-pārvietojoties no viena koka uz otru, izslēdziet kēdes zāga dzinēju

- Koku gāšana ⑰

! kēdes zāgi var izmantot tikai tādu koku gāšanai, kuru stumbra diametrs nepārsniedz kēdes vadotnes garumu

! radiet priekšnoteikumus drošam darbam; šim nolūkam sekojiet, lai tuvumā neatrastos citas personas, mājdzīvnieki vai zvēri, kam krītošais koks varētu nodarīt kaitējumu

! ja zāgis tiek iespīlēts zāgējumā, nemēginiet to atbrīvot, darbinot elektrodzinēju; atbrīvojiet zāga kēdi, iedzenot zāgējumā koka kīli

! strādājot cirsmā, nosedziet galvu ar kiveri, tā aizsargājoties no krītošajiem zariem

PIRMS GĀŠANAS:

-ja koku zāgēšanu un gāšanu vienlaicīgi veic divas vai vairākas personas, attālumam starp strādājošajām personām jābūt vismaz divas reizes lielākam par krītošo koku augstumu

-koku gāšanas laikā jāseko, lai krītošie koki neapdraudētu citas personas, neskartu sabiedrisko inženierkomunikāciju ietaises un neradītu materiālo vērtību bojājumus (ja krītošais koks tomēr skar inženierkomunikāciju ietaises, par to nekavējoties jāziņo energoapgādes uzņēmumam)

-veicot koku zāgēšanu nogāzē, ar kēdes zāgi strādājošajai personal jāstāv tajā nogāzes pusē, kas atrodas augstāk par krītošo koku, jo koks pēc nokrišanas var ripot vai slīdēt pa nogāzi

-pirms koka gāšanas jāizrauga atkāpšanās celš, kas vajadzības gadījumā jāattīra no škēršgiem (šim atkāpšanās celam jābūt vērstam virzienā, kas ir pretējs sagaidāmajam koka krišanas virzienam, un slīpi attiecībā pret to) ⑰a

-nosakot iespējamo koka krišanas virzienu, jāņem vērā tā stumbra dabiskā noliece, lielāko zaru izvietojums un vēja virziens

-pirms zāgēšanas koka stumbrs jāatbrīvo no netīrumiem, akmeņiem, vaļējas mizas, naglām, skavām un stieplēm

GĀŠANAS DARBĪBA:

-izveidojot tajā kīlveida iezāgējumu (1 - 2) paredzamajā krišanas virzienā, kura dzilumam jābūt aptuveni 1/3 no koka stumbra diametra, kā parādīts attēlā ^17 b

-šim nolūkam vispirms izveidojiet apakšējo (līmenisko) iezāgējumu (tas laus novērst zāga kēdes vai kēdes vadotnes iespiešanu, veidojot augšējo (slīpo) iezāgējumu)

-izveidojot zāgējumu (3) koka pretējā pusē vismaz 50 mm virs kīlveida iezāgējuma horizontālās puses (atzāgējošajam zāgējumam jābūt paralēlam kīlveida iezāgējuma horizontālajai pusei) ⑰b

-šim zāgējumam jābūt tik dziļam, lai zināma koka dağa paliktu nepārzāgēta, veidojoties tā saucamajai “balsta līstei”, kas krišanas brīdī darbojas kā savdabīgs šarnīrs (tas ṣauj novērst stumbra pagriešanos koka krišanas brīdī un tā krišanu neparedzētā virzienā; tāpēc nekad nepārzāgējiet šo “balsta līsti”)

-zāgējumam tuvojoties stumbra “balsta līstei”, koks parasti sāk krist

-ja klūst redzams, ka koks varētu nekrist vēlamajā virzienā vai arī liekties atpakağ un iespiest zāga kēdi zāgējumā, pārtrauciet zāgēšanu un iedzeniet zāgējumā koka, plastmasas vai alumīnija kīli, šādi paplašinot zāgējumu un panākot koka krišanu vēlamajā virzienā ⑰c

-kokam sākot krist, izvelciet kēdes zāgi no zāgējuma, izslēdziet to un strauji atkāpieties no koka stumbra pa iepriekš izraudzīto atkāpšanās celu (sargieties no krītošajiem zariem un nepaklūpiet)

- Atzarošana ⑱

Ar to jāsaprot zaru atdalīšana no nogāztajiem kokiem

-uzsākot atzarošanu, jāatstāj neskarti lielākie, lejup vērstie zari, uz kuriem balstās koka stumbrs

-mazākie zari jāatzāgē vienā paṇēmienā, kā parādīts attēlā

-lai novērstu zāga iestrēgšanu, nospriegotie zari jāatzāgē virzienā no apakšas uz augšu

- Šis darbarīks nav paredzēts profesionālai lietošanai

- Vienmēr uzturiet instrumentu tīru (īpaši ventilācijas atveres W ②)

! pirms tīrīšanas izņemiet no instrumenta akumulatoru

-kēdes zāga plastmasas korpusa tīrīšanai lietojiet mīkstu suku un tīru auduma gabalu (nelietojiet tīrīšanai ūdeni, škīdinātājus un pulēšanas līdzekļus)

-ik pēc 1 – 3 stundu ilga darba noņemiet instrumenta pārsegu, vadotni un zāga ħēdi un iztīriet šīs daļas ar suku

-ar sukas un tīru auduma palīdzību atbrīvojiet no piesārnojumiem telpu zem pārsega, piedziņas zobriteni un vadotnes stiprinājumu

-ar tīru auduma gabalinu attīriet ellas izplūdes atveri

- Regulāri pārbaudiet, vai kēdes zāgim nav radušies vizuāli redzami bojājumi, kā, piemēram, valīga, deformēta vai citādi bojāta kēde, valīgi stiprinājuma elementi un nodilušas vai bojātas daļas

- Pirms kēdes zāga lietošanas nodrošiniet, lai tiktu veikts tam nepieciešamais remonts vai tehniskā apkalpošana

- Zāga kēdes automātiskās ellošanas ierīces darbību var pārbaudīt, ieslēdzot zāgi un brīdi paturot vadotnes galu virs kartona vai papīra, kas novietots uz zemes

! neļaujiet zāga kēdei skart zemi (ieturiet drošu 20 cm attālumu no tās)

-ja uz kontrolvirsmas klüst redzamas ellas pēdas, tas norāda, ka automātiskā ellošanas sistēma funkcionē pareizi

-ja pie pilnīgi uzpildītas ellas tvertnes uz kontrolvirsmas nav redzamas ellas pēdas, rīkojieties, kā aprakstīts sadaļā “TRAUCĒJUMU NOVĒRŠANA” vai sazinieties ar savu izplatītāju

- Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, instruments tomēr

sabojājas, tas jānogādā remontam firmas SKIL pilnvarotā elektroinstrumentu remonta darbnīcā

- nogādājiet instrumentu neizjauktā veidā kopā ar iegādes dokumentiem tuvākajā tirdzniecības vietā vai firmas SKIL pilnvarotā pēciegādes apkalpošanas un remonta iestādē (adreses un instrumenta apkalpošanas shēma ir sniegta interneta vietnē www.skil.com)

! pirms kēdes zāga nosūtīšanas remontam lūdzam noteikti iztukšot tā ellas tvertni

• levērojiet, ka garantijā neietilpst pārslodzes vai nepareizas instrumenta ekspluatācijas izraisītie bojājumi (SKIL garantijas noteikumus skatiet www.skil.com vai vērsieties pie izplatītāja)
• Uzglabāšana ⑲

-ja kēdes zāgi paredzēts ilgstoši uzglabāt, notīriet tā kēdi un vadotni

-uzglabājot instrumentu, pilnībā jāiztukšo tā ellas tvertne
-izmantojiet kēdes aizsargu X, kad novietojat instrumentu glabāšanā
-nostipriniet uzglabāšanas statni Y pie sienas ar 2 skrūvēm (netiek piegādātas) un horizontāli līmenī
-pārliecinieties, ka ākis Z ir sastiprināts ar sliedi Y
-uzglabājiet instrumentu, pakarinot to uz uzglabāšanas āka Z
-izmantojot uzglabāšanas āki, jāapzinās ellas noplūde Z
- uzglabājiet instrumentu telpās sausā, augstu izvietotā vietā, kur tas nav pieejams bērniem

TRAUCĒJUMU NOVĒRŠANA

- Šajā sarakstā ir uzskaitītas problēmas, iespējamie cēloņi un korektīvie pasākumi (ja tās nevar atklāt un novērst šo problēmu, sazinieties ar izplatītāju vai tehniskās apkopes staciju)

! Elektriska vai mehāniska rakstura klūmes gadījumā nekavējoties izslēdziet ierīci un izņemiet akumulatoru

Instruments nedarbojas

-ir aktivizēta atsitiena bremze -> pavelciet atpakal roku aizsargu S ② stāvoklī
-tukšs akumulators -> uzlādējiet akumulatoru
-karsts akumulators -> laujiet akumulatoram atdzist
-iekšējs defekts -> sazinieties ar izplatītāju/tehniskās apkopes staciju
Darbarīks strādā ar pārtraukumiem

-defekts iekšējā vadojumā -> sazinieties ar izplatītāju/tehniskās apkopes staciju

-defekts ieslēgšanas/izslēgšanas slēdzī -> sazinieties ar izplatītāju/tehniskās apkopes staciju

Zāga kēde ir sausa

-tvertnē nav ellas -> uzpildiet ellas tvertni

-aizsērējusi ventilācijas atvere ellas tvertnes vāciņā -> iztīriet ellas tvertnes vāciņu

-aizsērējis ellas izplūdes kanāls -> iztīriet ellas izplūdes kanālu

Zaga kēde netiek bremzēta

-ir bojāta atsitiena bremze -> sazinieties ar izplatītāju/tehniskās apkopes staciju

kede un vadotne karst

-tvertnē nav ellas -> uzpildiet ellas tvertni
-aizsērējusi ventilācijas atvere ellas tvertnes vāciņā -> iztīriet ellas tvertnes vāciņu

-aizsērējis ellas izplūdes kanāls -> iztīriet ellas izplūdes kanālu
-kede ir pārspregota -> pareizi nospriegojiet kedi
-kēde ir neasa -> uzasiniet vai nomainiet kēdi

Instruments pārmērīgi vibrē

-kede ir pārāk valīga -> pareizi nospriegojiet kedi
-kēde ir neasa -> uzasiniet vai nomainiet kēdi
-kēde ir nodilusi -> nomainiet kēdi
-zāga kēdes zobi ir vērsti nepareizā virzienā -> iestipriniet zāga kēdi pareizā

APKÄRTËJÄS VIDES AIZSARDZİBA

- Neizmetiet elektroiekārtas, baterijas, piederumus un iesainojuma materiālus sadzīves atkritumos (tikai ES valstīm)

-saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām iekārtām un tās atspoguļojumiem nacionālajā likumdošanā, nolietotās elektroiekārtas ir jāsavāc, jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā
-īpašs simbols ⑥ atgādina par nepieciešamību izstrādājumus utilizēt videi nekaitīgā veidā

TROKSNIS / VIBRĀCIJA

• Saskaņā ar standartu EN 60745 noteiktais instrumenta radītā trokšņa skaņas spiediena līmenis ir 80,6 dB(A) un skaņas jaudas līmenis ir 100,6 dB(A) (izkliede K = 1,87 dB), un vibrācijas paātrinājums ir 5,5 m/s² (vektoru summa trijos virzienos; izkliede K = 1,5 m/s²)
• Vibrācijas līmenis ir noteikts, izmantojot standartā EN 60745 paredzēto procedūru; to var izmantot, lai salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas iedarbību, lietojot instrumentu minētajiem mērkiem

-instrumenta izmantošana citiem mērkiem vai ar citiem vai nepietiekami koptiem piederumiem var ievērojami palielināt kopējo vibrācijas iedarbības pakāpi
-laika periodi, kad instruments ir izslēgts vai arī ir ieslēgts, taču darbs ar to nenotiek, var ievērojami samazināt kopējo vibrācijas iedarbības pakāpi
! pasargājiet sevi no vibrācijas iedarbības, veicot instrumenta un tā piederumu tehnisko apkopi, novēršot roku atdzišanu un pareizi organizējot darbu

LT

Akumuliatorinis grandininis pjūklas bešepečiu varikliu

0540

IVADAS
