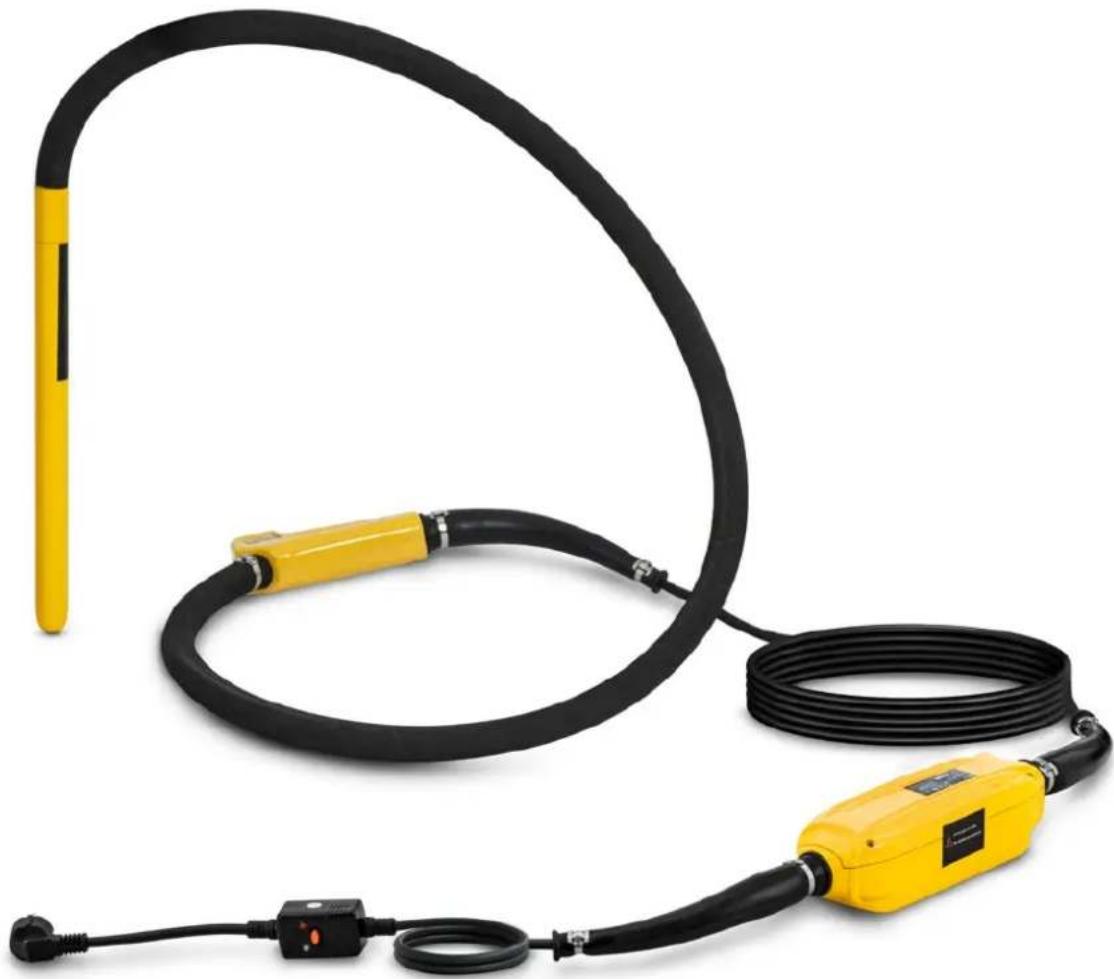

Termék típusa	Nagyfrekvenciás betonvibrátor
Modell	MSW-HFCV-A7
Névleges feszültség	230 V / 50 Hz
Névleges teljesítmény	2000 W
Kifejtett erő	8,6 kN
Fej mérete	60 mm
IP védettségi fokozat (fej)	IPX8
IP védettségi fokozat (átalakító)	IPX5
Méretek (H x Sz x M)	2600 x 200 x 75 mm
Súly	14,4 kg
Tápellátás	Egyfázisú 230 V~ 50 Hz
Motor	Beépített állandó mágneses motor
Beépített védelem	Rezgőfej blokkolásgátló és túlmelegedés elleni hővédelem
Biztonsági berendezés	PRCD (hibaáram-védőkapcsoló) Test és Reset gombokkal
Rendeltetésszerű használat	Cementiszap (beton) vibrálása
Használati feltételek	Ne használja robbanásveszélyes környezetben; tartsa a munkaterületet tisztán és jól megvilágítva
Ajánlott hosszabbító kábel	Legalább 1,5 mm² keresztmetszetű kültéri használatra alkalmas
Szabad levegőn történő működés	Maximum 3 percnél tovább ne használja
Karbantartás	Használat után tisztítsa meg; a kábel és a tömlő rendszeres ellenőrzése; javítás szakképzett szakember által
Zajszint	Működés közben alacsony zajszint

Gyakran ismételt kérdések - HFCVA7 MSW

Hogyan kell helyesen csatlakoztatni a vibrátort?

Csatlakoztassa a dugót egy kompatibilis 230 V~ aljzathoz. Először nyomja meg a PRCD Test gombját, majd a Reset gombot. A jelzőfénynek fel kell gyulladnia, jelezve, hogy a kapcsolat működőképes.

Mennyi ideig működtethetem a vibrátort szabad levegőn?

Soha ne működtesse a vibrátort 3 percnél tovább, ha nincs cementiszapba merítve, mert túlmelegedhet.

Használhatok hosszabbítót?

Igen, feltéve, hogy keresztmetszete legalább 1,5 mm² és alkalmas kültéri használatra. Minden csatlakozásnak biztonságosnak kell lennie.

Mit tegyek, ha a tápkábel vagy a tömlő megsérül?

Azonnal hagyja abba a használatot. A javításokat szakképzett szakembernek kell elvégeznie az újbóli használat előtt.

Mekkora erőt fejt ki a HFCVA7 modell?

A kifejtett erő 8,6 kN, ami hatékony betonvibrálást tesz lehetővé.

Vízálló a készülék?

A rezgőfej IPX8 (hosszan tartó merítés) besorolású, míg az átalakító IPX5 (vízsugár ellen védett) besorolású. Ne merítse az átalakítót.

Teljesen elmeríthetem az átalakítót?

Nem, csak a rezgőfej alkalmas merítésre. Az átalakítónak a víztől távol kell maradnia.

Hogyan karbantartsam a vibrátort használat után?

Alaposan tisztítsa meg a fejet és a tömlőt. Vizsgálja meg a sérüléseket. Tárolja száraz helyen, gyermekektől elzárva. A javításokat szakképzett technikusnak kell elvégeznie.

Milyen típusú csatlakozó szükséges?

A készülék egyfázisú 230 V~ 50 Hz tápellátásra tervezett. Használjon kompatibilis csatlakozót; ne módosítsa a dugót.

Milyen beépített védelmek vannak?

A vibrátor blokkolásgátló védelemmel rendelkezik a fej elakadása esetén, hővédelemmel a túlmelegedés ellen, és PRCD (hibaáram-védőkapcsoló) az elektromos biztonság érdekében.

HASZNÁLATI ÚTMUTATÓ HFCVA7 MSW

Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap. További nyelvi változatok kérésre a [e-mail] címen érhetők el.

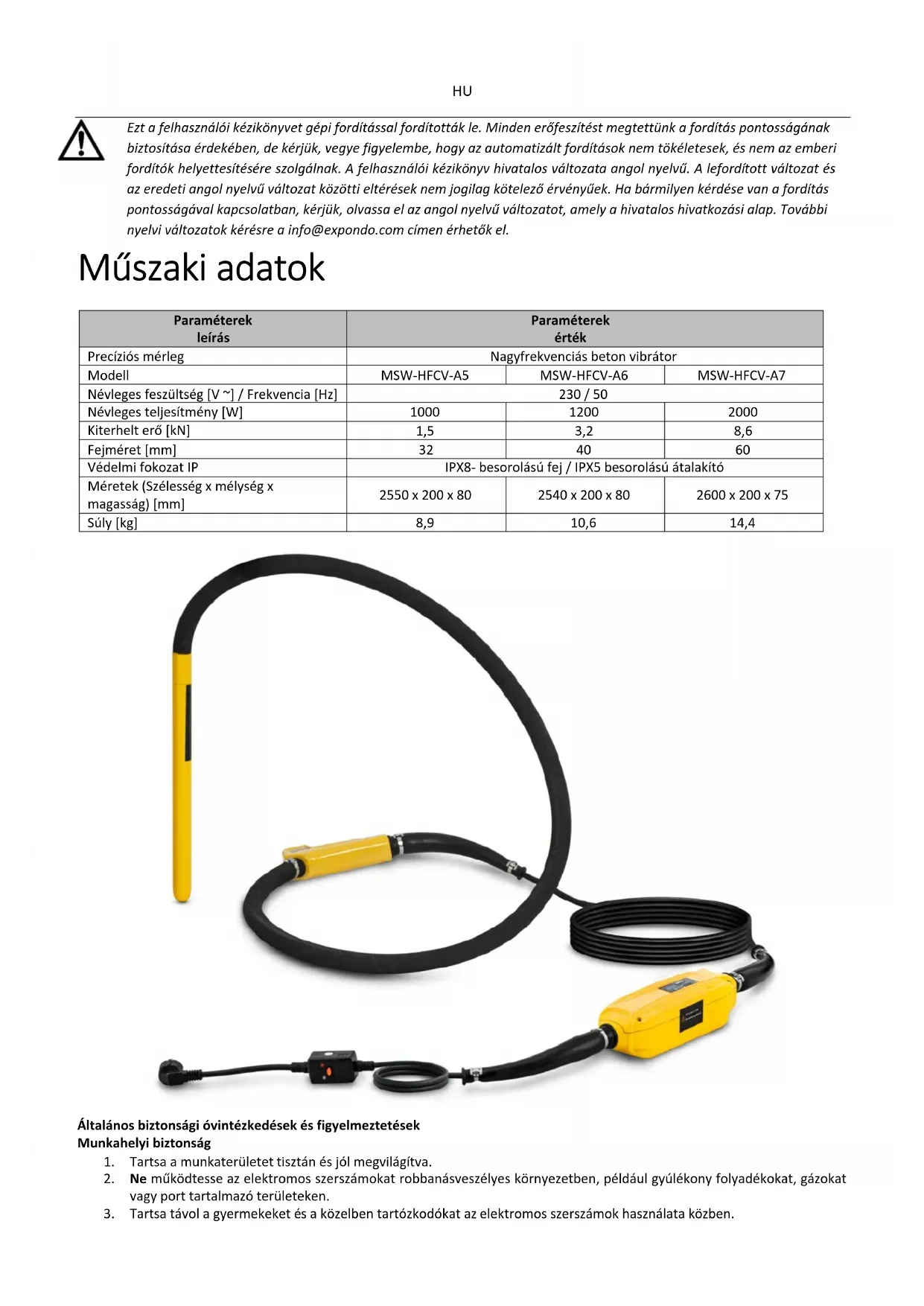

Műszaki adatok

Paraméterek leírás	Paraméterek érték
Precíziós mérleg	Nagyfrekvenciás beton vibrátor
Modell	MSW-HFCV-A5	MSW-HFCV-A6	MSW-HFCV-A7
Névleges feszültség [V ~] / Frekvencia [Hz]	230 / 50
Névleges teljesítmény [W]	1000	1200	2000
Kiterhelt erő [kN]	1,5	3,2	8,6
Fejméret [mm]	32	40	60
Védelmi fokozat IP	IPX8- besorolású fej / IPX5 besorolású átalakító
Méretek (Szélesség x mélység x magasság) [mm]	2550 x 200 x 80	2540 x 200 x 80	2600 x 200 x 75
Súly [kg]	8,9	10,6	14,4

Általános biztonsági óvintézkedések és figyelmeztetések

Munkahelyi biztonság

1. Tartsa a munkaterületet tisztán és jól megvilágítva.
2. Ne működtesse az elektromos szerszámokat robbanásveszélyes környezetben, például gyúlékony folyadékokat, gázokat vagy port tartalmazó területeken.
3. Tartsa távol a gyermekeket és a közelben tartózkodókat az elektromos szerszámok használata közben.

Megfelelő öltözködés

1. Ne viseljen laza ruházatot vagy ékszereket, amelyek beakadhatnak a mozgó alkatrészekbe.
2. A vibrátor tömlőjének kezeléséhez viseljen bőrkesztyűt.

Elektromosságra vonatkozó biztonsági szabályok

1. Az elektromos szerszámok dugaszainak meg kell felelniük a konnektornak. Soha ne módosítsa a csatlakozót semmilyen módon, és ne használjon adaptereket földelt (földelt) elektromos szerszámokkal.
2. Kerülje a földelt vagy földelt felületekkel, például csövekkel, radiátorokkal, tűzhelyekkel vagy hűtőszekrényekkel való testi érintkezést.
3. Soha ne használja a kábelt elektromos szerszámok hordozására, húzására vagy kihúzására. Tartsa a zsinórokat távol a hőtől, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott vezetékek növelik az áramütés veszélyét.
4. Ha elektromos szerszámot használ kültéren, használjon kültéri használatra alkalmas hosszabbítót. Ez csökkenti az áramütés veszélyét.

Személyekre vonatkozó biztonsági szabályok

1. Maradjon éber, figyeljen arra, hogy mit csinál, és használja a józan eszét, amikor elektromos szerszámot használ. Ne használjon elektromos szerszámot, ha fáradt, vagy kábítószer, alkohol, illetve gyógyszer hatása alatt áll.
2. A sérülésveszély csökkentése érdekében a konkrét feladattól függően használjon egyéni védőfelszerelést, például szemvédőt, porvédő maszkot, csúszásmentes biztonsági cipőt, védősisakot vagy hallásvédőt.
3. Megakadályozza a véletlen indítást. Győződjön meg róla, hogy a kapcsoló kikapcsolt helyzetben van, mielőtt csatlakoztatja az áramforráshoz és/vagy az akkumulátorhoz, vagy amikor felveszi vagy hordozza a szerszámot.
4. Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító kulcsokat vagy kulcsokat.
5. Ne essünk túlzásokba. Mindig tartsa meg a megfelelő lábtartást és egyensúlyt.

Elektromos szerszámok használata és gondozása

1. Ne eröltesse az elektromos szerszámot. Csak a rendeltetésszerű használatra használja.
2. Húzza ki a csatlakozót az áramforrásból és/vagy vegye ki az akkumulátort, mielőtt bármilyen beállítást elvégezne, tartozékot cserélne, vagy a szerszámot tárolná.
3. Tárolja a használaton kívüli elektromos szerszámokat a gyermekek számára elérhetetlen helyen, és akadályozza meg, hogy képzetlen személyek hozzáférjenek.
4. Rendszeresen karbantartja az elektromos szerszámokat. Sérülés esetén a tápkábelt vagy a védőburkolatot szakképzett szakemberrel cseréltesse ki.
5. Használja az elektromos szerszámot, a tartozékokat és a tartozékokat ezen utasításoknak megfelelően, figyelembe véve a munkakörülményeket és az elvégzendő munka típusát. A szerszám nem rendeltetésszerű feladatokra történő használata veszélyes helyzeteket eredményezhet.
6. Szükség esetén az elektromos szerszámot szakképzett szakemberrel, kizárólag azonos cserealkatrészek felhasználásával javíttassa meg.

Szolgáltatás

- Az elektromos szerszámot csak azonos cserealkatrészek felhasználásával, szakképzett szakemberrel javíttassa meg.

! Figyelem! A jelen kézikönyvben szereplő biztonsági óvintézkedések és utasítások nem fedhetnek le minden lehetséges körülményt és helyzetet. Alapvető fontosságú, hogy a kezelő megértse, hogy az óvatosság és a józan ész elengedhetetlen a jelen kézikönyvben nem szereplő kockázatok csökkentéséhez.

A termék általános jellemzői

1. A motor a rezgőfejbe van beépítve, így nincs szükség külső motorra. Ez a kialakítás megkönnyíti és biztonságosabbá teszi a felhasználók számára a működést.
2. Az erős állandó mágneses motor nagyobb hatékonyságot biztosít.
3. A nagy frekvencia és a gerjesztett erő kiváló rezgési teljesítményt eredményez.
4. A készülék közvetlenül csatlakoztatható egyfázisú tápegységhez. Biztosítsa a megfelelő feszültséget:

○ Használjon 230V-50Hz-es tápegységet.

1. A tömlő belsejében nincs forgó tengely, ami nagyobb kényelmet biztosít a kezelő karjainak és kezeinek.
2. A beépített védelem megakadályozza, hogy a rezgófej működés közben elakadjon.
3. A hővédelem megakadályozza a motor túlmelegedését üresjáratú működés közben.
4. A készüléket hosszabb élettartamra tervezték, és csökkentett zajjal működik.

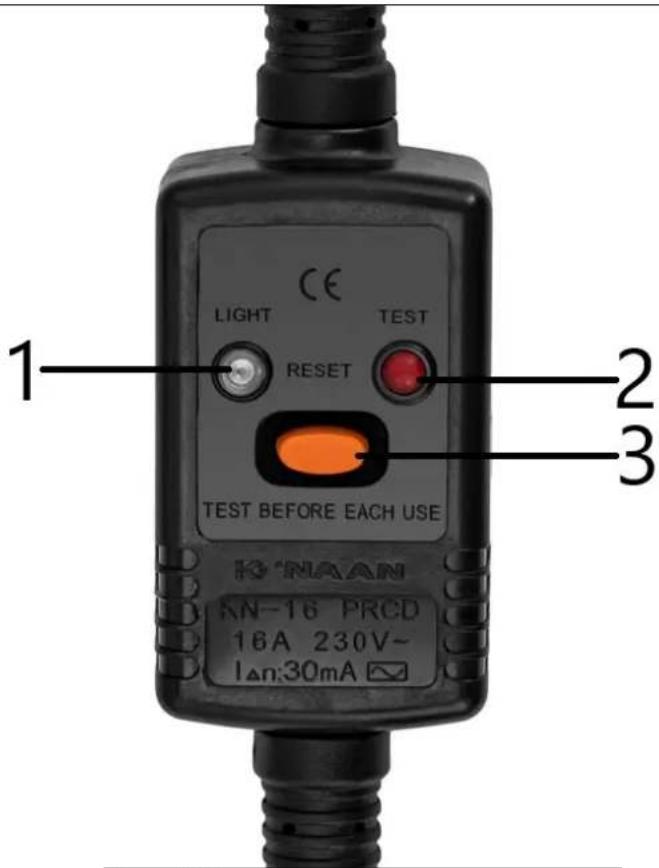

1 2 3 LIGHT TEST RESET TEST BEFORE EACH USE K-16 NAAN AN-16 PRCD 16A 230V~ lan:30mA

1	Mutató
2	Teszt gomb
3	Reset gomb

Müveletek

▲ 1 . Figyelmeztetések:

1. Győződjön meg arról, hogy a betonvibrátor áramellátása megfelel a névleges teljesítményigényének. Ellenőrizze azt is, hogy a hálózati aljzat megfelel-e a vibrátor dugójának.
2. Ha hosszabbító kábelre van szükség, győződjön meg róla, hogy annak keresztmetszete legalább 1,5 mm². Minden csatlakozásnak biztonságosnak kell lennie, és az aljzatnak meg kell egyeznie a vibrátor dugójával. Ellenőrizze a hosszabbító kábelt, hogy nincs-e rajta sérülés.
3. Ne érintse meg a rezgőfejet vagy a konverter hősugárzó részét közvetlenül a vibrátor leállítása után, mert égési sérüléseket okozhat.
4. Soha ne működtesse a vibrátort 3 percnél tovább, ha az nincs a cementiszapba merülve.
5. Azonnal hagyja abba a vibrátor használatát, ha a tápkábel vagy a tömlő megsérül. A javítást csak szakképzett szakember végezheti el, mielőtt úira használná.
6. Kerülie a vibrátor mozgatását, emelését vagy húzását a tápkábelénél vagy a RCD dugónál fogva.
7. Ne próbália meg módosítani a vibrátor dugóját, és ne próbália meg kicserélni a RCD dugót más típusra.
8. Ne kapcsolja ki a tápegységet, amíg a rezgőfej cementiszapba merül.
9. Ez a vibrátor kizárólag cementiszap vibrálására szolgál. Ne használia más alkalmazásokhoz.

Műveleti lépések:

1. Csatlakoztassa a vibrátor csatlakozóját egy kompatibilis aljzathoz. Először nyomja meg a "Teszt" gombot a RCD dugón, majd nyomja meg a "Reset" gombot a RCD dugón, hogy megerősítse, hogy a jelzőfény világít. A jelzőfény azt mutatja, hogy a tápcsatlakozás működik.
2. Emelje fel a rezgófejet a tömlönél fogva, hogy megakadályozza a tárgyakkal vagy felületekkel való érintkezést. Kezdje el a vibrátor működtetését a konverter ON/OFF kapcsolójának megnyomásával. A vibrátor alacsonyabb frekvencián indul, és 5 másodpercen belül eléri a legmagasabb frekvenciát. Ha teljes sebességre kapcsolt, kapcsolja ki a vibrátort a konverter ON/OFF kapcsolójával.
3. A kezdeti futtatás után a vibrátor készen áll a működésre. A rezgőfejet fokozatosan helyezze be a cementiszapba. Levételkor lassan húzza ki, hogy elkerülje a fröccsenést.
4. A munka befejezése után kapcsolja ki a vibrátort, és húzza ki a tápegységet. A tárolás előtt alaposan vizsgálja át a berendezést, hogy megbizonyosodjon arról, hogy nincs rajta sérülés.
