HFCVA7 - Ferramenta elétrica MSW - Manual de utilização gratuito

Tipo de produto	Vibrador de concreto de alta frequência
Modelo	MSW-HFCV-A7
Tensão nominal	230 V / 50 Hz
Potência nominal	2000 W
Força exercida	8,6 kN
Tamanho da cabeça	60 mm
Índice de proteção IP (cabeça)	IPX8
Índice de proteção IP (conversor)	IPX5
Dimensões (C x P x A)	2600 x 200 x 75 mm
Peso	14,4 kg
Alimentação	Monofásica 230 V~ 50 Hz
Motor	Motor magnético permanente integrado
Proteção integrada	Anti-bloqueio da cabeça vibrante e proteção térmica contra superaquecimento
Dispositivo de segurança	PRCD (interruptor diferencial) com botões Test e Reset
Utilização prevista	Vibração de lama de cimento (concreto)
Condições de utilização	Não usar em atmosfera explosiva; manter a área de trabalho limpa e iluminada
Extensão recomendada	Seção de pelo menos 1,5 mm² para uso ao ar livre
Funcionamento ao ar livre	Não exceder 3 minutos no máximo
Manutenção	Limpar após uso; inspeção regular do cabo e da mangueira; reparo por profissional qualificado
Nível sonoro	Baixo ruído em funcionamento

Perguntas frequentes - HFCVA7 MSW

Como conectar corretamente o vibrador?

Conecte o plugue em uma tomada compatível 230 V~. Pressione primeiro o botão Test do PRCD, depois o botão Reset. O indicador deve acender, indicando que a conexão está funcional.

Por quanto tempo posso operar o vibrador ao ar livre?

Nunca opere o vibrador por mais de 3 minutos quando não estiver imerso na lama de cimento, sob risco de superaquecimento.

Posso usar uma extensão?

Sim, desde que tenha uma seção de pelo menos 1,5 mm² e seja adequada para uso ao ar livre. Cada conexão deve ser segura.

O que fazer se o cabo de alimentação ou a mangueira estiver danificado?

Pare imediatamente o uso. Os reparos devem ser feitos por um profissional qualificado antes de qualquer reutilização.

Qual é a força exercida pelo modelo HFCVA7?

A força exercida é de 8,6 kN, o que permite uma vibração eficaz do concreto.

O aparelho é à prova d'água?

A cabeça vibrante é classificada como IPX8 (imersão prolongada), enquanto o conversor é classificado como IPX5 (protegido contra jatos de água). Não imergir o conversor.

Posso imergir completamente o conversor?

Não, apenas a cabeça vibrante é projetada para imersão. O conversor deve permanecer fora da água.

Como fazer a manutenção do vibrador após o uso?

Limpe cuidadosamente a cabeça e a mangueira. Inspecione qualquer dano. Guarde em local seco e fora do alcance de crianças. Os reparos devem ser feitos por um técnico qualificado.

Qual tipo de tomada é necessária?

O aparelho é projetado para alimentação monofásica 230 V~ 50 Hz. Use uma tomada compatível; não modifique o plugue.

Quais são as proteções integradas?

O vibrador é equipado com proteção anti-bloqueio da cabeça em caso de bloqueio, proteção térmica contra superaquecimento e um PRCD (interruptor diferencial) para segurança elétrica.

MANUAL DE UTILIZADOR HFCVA7 MSW

INSTRUÇÕES DE UTILIZAÇÃO

POUŽÍVATELŠKÁ PRÍRUČKA

РЪКОВОДСТВО ЗА УПОТРЕБА

ΟΔ ΗΓΙΕΣ ΧΡΗΣΗΣ

UPUTE ZA UPORABU

NAUDOJIMO INSTRUKCIJA

MANUAL DE UTILIZARE

NAVODILA ZA UPORABO

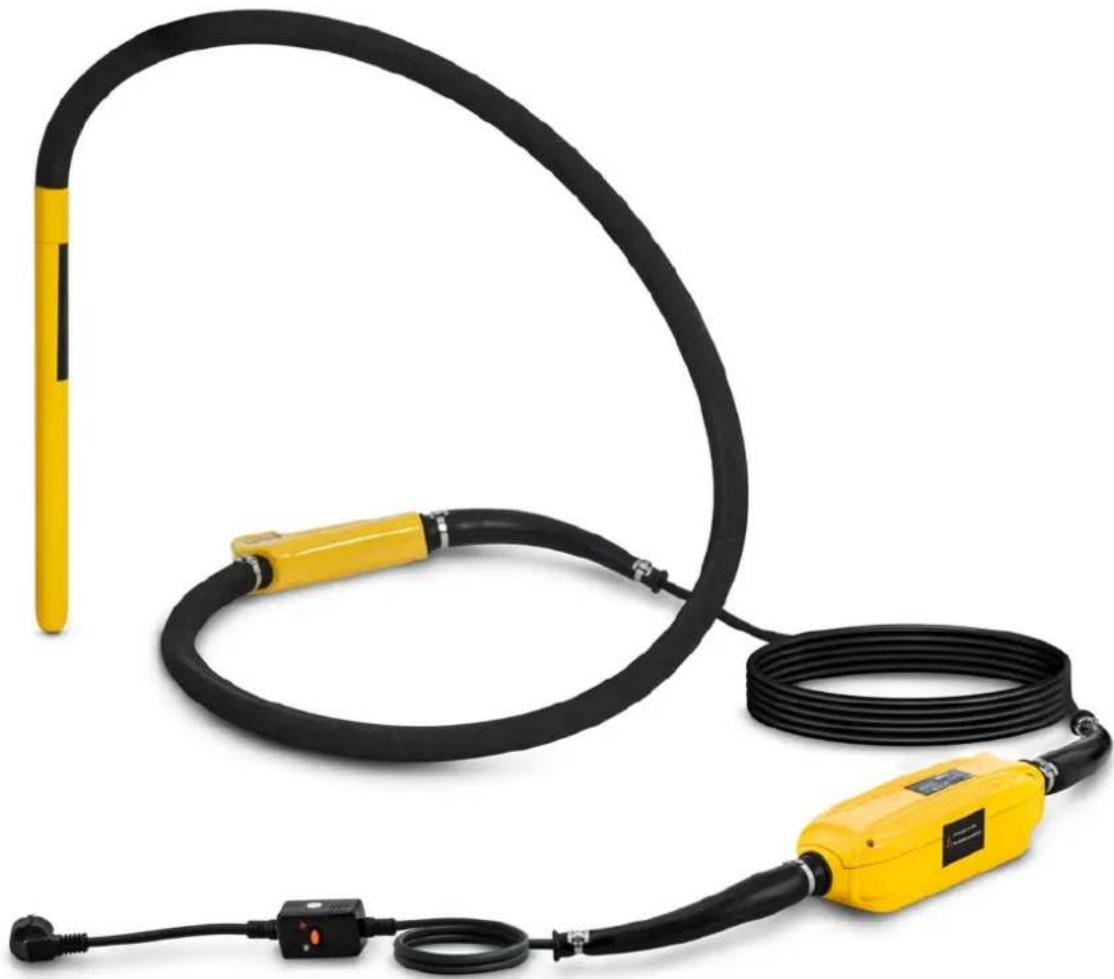

HIGH FREQUENCY CONCRETE VIBRATOR

DE	Produktname	Hochfrequenz-Betonrüttler
EN	Product name	High frequency concrete vibrator
PL	Nazwa produktu	Wibrator do betonu wysokiej częstotliwości
CZ	Název výrobku	Vysokofrekvenční vibrátor na beton
FR	Nom du produit	Vibrateur à béton haute fréquence
IT	Nome del prodotto	Vibratore per calcestruzzo ad alta frequenza
ES	Nombre del producto	Vibrador de concreto de alta frecuencia
HU	Termék neve	Nagyfrekvenciás beton vibrátor
DA	Produktnavn	Højfrekvent betonvibrator
FI	Tuotteen nimi	Korkeataajuksinen betonivibraattori
NL	Productnaam	Hoogfrequente betonnen vibrator
NO	Produktnavn	Høyfrekvent betongvibrator
SE	Produktnamn	Högfrekvent betongvibrator
PT	Nome do produto	Vibrador de concreto de alta frequência
SK	Názov produktu	Vysokofrekvenčný vibrátor na betón
BG	Име на продукта	Високочестотен вибратор за бетон
EL	Όνομα προϊόντος	Довητής σκυροδέματος υψηλής συχνότητας
HR	Naziv proizvoda	Visokofrekventni vibrator za beton
LT	Produkto pavadinimas	Aukšto dažnio betono vibratorius
RO	Numele produsului	Vibrator de beton de înaltă frecvență
SL	Ime izdelka	Visokofrekvenčni vibrator za beton
DE Modell | EN Product model | PL Model produktu | CZ Model výrobku | FR Modèle | IT Modello | ES Modelo | HU Modell | DA Model | FI Tuotteen malli | NL Productmodel | NO Produktmodell | SE Produktmodell | PT Modelo do produto | SK Model | BG Модел на продукт | EL Movtéλο προϊόντος | HR Model proizvoda | LT: Gaminio modelis | RO: Model de produs | SL: Model izdelka		MSW-HFCV-A5MSW-HFCV-A6MSW-HFCV-A7
DE Hersteller | EN Manufacturer | PL Producent | CZ Výrobce | FR Fabricant | IT Produttore | ES Fabricante | HU Termelő | DA Producent | FI Valmistaja | NL Producent | NO Produsent | SE Tillverkare | PT Fabricante | SK Výrobca | BG Производител | EL Κατασκευαστής | HR Proizvođač | LT Gamintojas | RO Producător | SL Proizvajalec		expondo Polska sp. z o.o. sp. k.
DE Anschrift des Herstellers | EN Manufacturer Address | PL Adres producenta | CZ Adresa výrobce | FR Adresse du fabricant | IT Indirizzo del produttore | ES Dirección del fabricante | HU A gyártó címe | DA Producentens adresse | FI Valmistajan osoite | NL Adres producent | NO Produsentens adresse | SE Tillverkarens adress | PT Endereço do fabricante | SK Adresa výrobcu | BG Адрес на производителя | EL: Διεύθυνση κατασκευαστή | HR Adresa proizvođača | LT Gamintojo adresas | RO Adresa producătorului | SL Naslov proizvajalca		ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU

Este Manual do Usuário foi traduzido usando tradução automática. Fizemos todos os esforços para garantir que a tradução seja precisa, mas observe que as traduções automatizadas não são perfeitas e não têm como objetivo substituir tradutores humanos. A versão oficial do Manual do Usuário está em inglês. Quaisquer diferenças entre a versão traduzida e o original em inglês não são juridicamente vinculativas. Caso tenha alguma dúvida sobre a precisão da tradução, consulte a versão em inglês, que é a referência oficial. Versões em outros idiomas estão disponíveis mediante solicitação através de [e-mail].

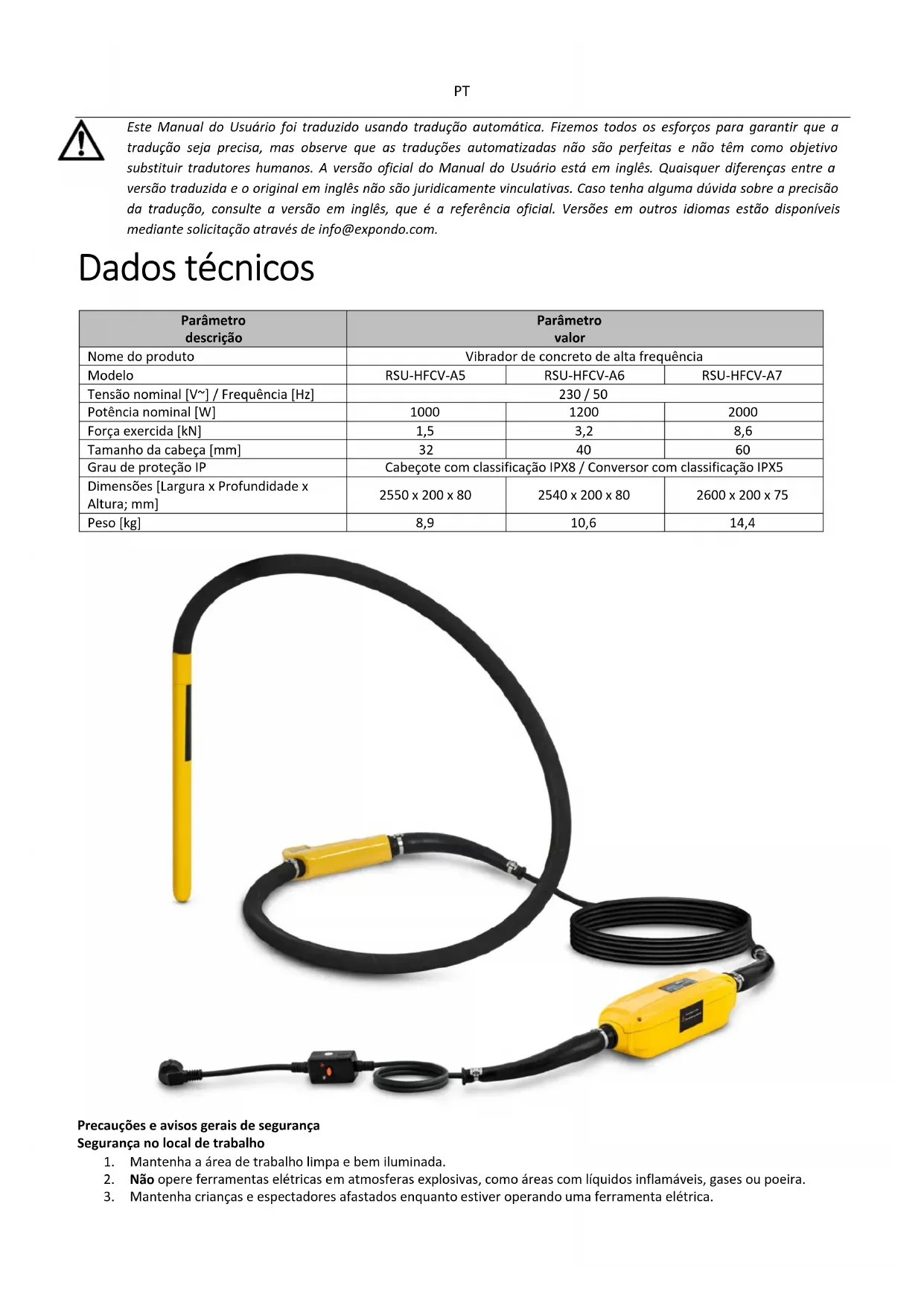

Dados técnicos

Parâmetro descrição	Parâmetro valor
Nome do produto	Vibrador de concreto de alta frequência
Modelo	RSU-HFCV-A5	RSU-HFCV-A6	RSU-HFCV-A7
Tensão nominal [V~] / Frequência [Hz]	230 / 50
Potência nominal [W]	1000	1200	2000
Força exercida [kN]	1,5	3,2	8,6
Tamanho da cabeça [mm]	32	40	60
Grau de proteção IP	Cabeçote com classificação IPX8 / Conversor com classificação IPX5
Dimensões [Largura x Profundidade x Altura; mm]	2550 x 200 x 80	2540 x 200 x 80	2600 x 200 x 75
Peso [kg]	8,9	10,6	14,4

Precauções e avisos gerais de segurança

Segurança no local de trabalho

1. Mantenha a área de trabalho limpa e bem iluminada.
2. Não opere ferramentas elétricas em atmosferas explosivas, como áreas com líquidos inflamáveis, gases ou poeira.
3. Mantenha crianças e espectadores afastados enquanto estiver operando uma ferramenta elétrica.

Traje apropriado

1. Não use roupas largas ou joias que possam ficar presas em peças móveis.
2. Use luvas de couro ao manusear a mangueira do vibrador.

Segurança elétrica

1. Os plugues das ferramentas elétricas devem ser compatíveis com a tomada. Nunca modifique o plugue de forma alguma e não use adaptadores com ferramentas elétricas aterradas.
2. Evite contato corporal com superfícies aterradas, como canos, radiadores, fogões ou geladeiras.
3. Nunca use o cabo para carregar, puxar ou desconectar ferramentas elétricas. Mantenha os cabos longe de calor, óleo, bordas afiadas ou peças móveis. Cabos danificados ou emaranhados aumentam o risco de choque elétrico.
4. Ao operar uma ferramenta elétrica ao ar livre, use um cabo de extensão classificado para uso externo. Isso reduz o risco de choque elétrico.

Segurança pessoal

1. Fique alerta, observe o que está fazendo e use o bom senso ao operar uma ferramenta elétrica. Não use uma ferramenta elétrica se estiver cansado ou sob influência de drogas, álcool ou medicamentos.
2. Use equipamentos de proteção individual, como proteção ocular, máscaras contra poeira, calçados de segurança antiderrapantes, capacetes ou proteção auditiva, dependendo da tarefa específica para reduzir o risco de ferimentos.
3. Evite partida acidental. Certifique-se de que o interruptor esteja na posição desligado antes de conectá-lo a uma fonte de alimentação e/ou bateria, ou ao pegar ou transportar a ferramenta.
4. Remova todas as chaves de ajuste ou chaves inglesas antes de ligar a ferramenta elétrica.
5. Não se esforce demais. Mantenha sempre a postura correta e o equilíbrio.

Uso e cuidados com ferramentas elétricas

1. Não force a ferramenta elétrica. Utilize-o somente para as aplicações pretendidas.
2. Desconecte o plugue da fonte de alimentação e/ou remova a bateria antes de fazer quaisquer ajustes, trocar acessórios ou guardar a ferramenta.
3. Guarde ferramentas elétricas ociosas fora do alcance de crianças e impeça o acesso de pessoas não treinadas.
4. Faça a manutenção regular das ferramentas elétricas. Se estiverem danificados, peça a um técnico qualificado para substituir o cabo de alimentação ou as capas protetoras.
5. Utilize a ferramenta elétrica, acessórios e implementos de acordo com estas instruções, considerando as condições de trabalho e o tipo de trabalho a ser executado. Usar uma ferramenta para tarefas não intencionais pode resultar em situações perigosas.
6. Se necessário, leve sua ferramenta elétrica para manutenção por um técnico qualificado, utilizando somente peças de reposição idênticas.

Serviço

- Leve sua ferramenta elétrica para manutenção por um técnico qualificado, usando somente peças de reposição idênticas.

Aviso! As precauções e instruções de segurança neste manual não podem abranger todas as condições e situações potenciais. É fundamental que o operador entenda que cautela e bom senso são essenciais para mitigar riscos não abordados neste manual.

Características gerais do produto

1. O motor é integrado à cabeça vibratória, eliminando a necessidade de um motor externo. Este design torna a operação mais fácil e segura para os usuários.
2. O potente motor magnético permanente proporciona maior eficiência.
3. Alta frequência e força excitada resultam em excelente desempenho de vibração.

4. O dispositivo pode ser conectado diretamente a uma fonte de alimentação monofásica. Certifique-se da voltagem correta:
   ○ Utilize uma fonte de alimentação de 230 V-50 Hz.

5. Não há eixo giratório dentro da mangueira, o que proporciona maior conforto para os braços e mãos do operador.

6. A proteção integrada evita que a cabeça vibratória emperre durante a operação.
7. A proteção térmica evita o superaquecimento do motor durante a operação sem carga.
8. O dispositivo foi projetado para uma vida útil mais longa e opera com ruído reduzido.

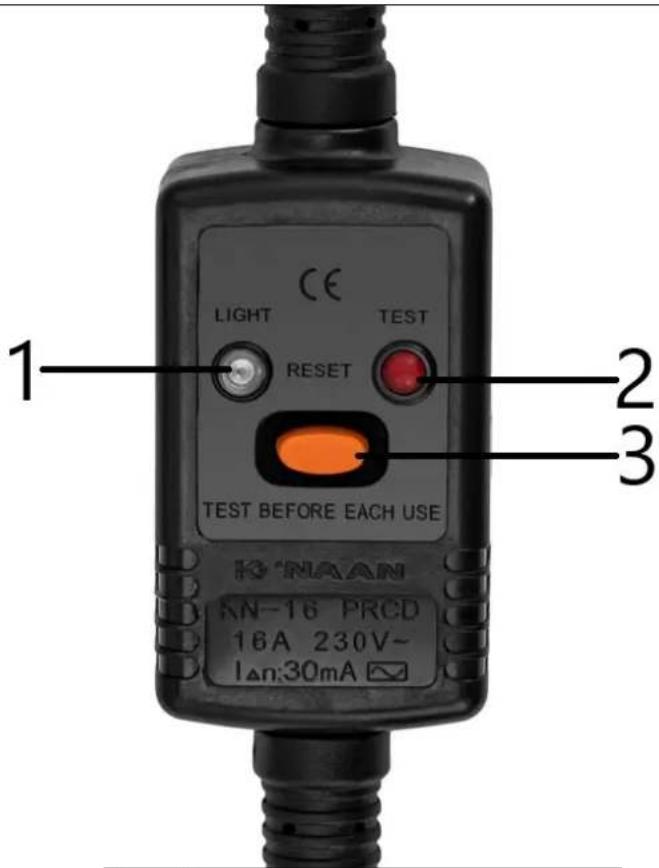

1 2 3 LIGHT TEST RESET TEST BEFORE EACH USE K-16 NAAN AN-16 PRCD 16A 230V~ lan:30mA

1	Indicador
2	Botão de teste
3	Botão de reinicialização

Operações

▲ 1 . Avisos:

1. Certifique-se de que a fonte de alimentação do vibrador de concreto corresponda à sua necessidade de potência nominal. Verifique também se a tomada elétrica corresponde ao plugue deste vibrador.

2. Se for necessário um cabo de extensão, certifique-se de que ele tenha uma área de seção transversal de pelo menos 1,5 mm². Cada conexão deve ser segura e o soquete deve corresponder ao plugue do vibrador. Inspecione o cabo de extensão para garantir que não haja danos.

3. Não toque na cabeça vibratória ou na parte que irradia calor do conversor imediatamente após o vibrador parar de funcionar, pois isso pode causar queimaduras.

4. Nunca deixe o vibrador funcionar por mais de 3 minutos quando ele não estiver submerso em lama de cimento.

5. Pare de usar o vibrador imediatamente se houver danos no cabo de alimentação ou na mangueira. Os reparos devem ser realizados por um profissional qualificado antes de usá-lo novamente.

6. Evite mover, levantar ou puxar o vibrador pelo cabo de alimentação ou pelo plugue RCD.

7. Não tente modificar o plugue do vibrador ou substituir o plugue RCD por outro tipo.

8. Não desligue a fonte de alimentação enquanto a cabeça vibratória estiver submersa em lama de cimento.

9. Este vibrador é destinado exclusivamente para fins de vibração de lama de cimento. Não o utilize para nenhuma outra aplicação.

Etapas da operação:

1. Conecte o plugue do vibrador a uma tomada compatível. Pressione primeiro o botão "Test" no plugue RCD e depois pressione "Reset" no plugue RCD para confirmar que a luz indicadora está acesa. A luz indicadora mostra que a conexão de energia está funcional.

2. Levante a cabeça vibratória pela mangueira para evitar contato com quaisquer objetos ou superfícies. Comece a operar o vibrador pressionando o interruptor ON/OFF no conversor. O vibrador começará em uma frequência mais baixa e atingirá sua frequência mais alta em 5 segundos. Quando estiver na velocidade máxima, desligue o vibrador usando o interruptor ON/OFF no conversor.

3. Após a execução inicial, o vibrador está pronto para operação. Insira a cabeça vibratória gradualmente na lama de cimento. Ao removê-lo, puxe lentamente para evitar respingos.

4. Quando o trabalho estiver concluído, desligue o vibrador e desconecte a fonte de alimentação. Inspezione o equipamento cuidadosamente para garantir que não haja danos antes de armazená-lo.
