Tuotetyyppi	Korkeataajuinen betonitärytin
Malli	MSW-HFCV-A7
Nimellisjännite	230 V / 50 Hz
Nimellisteho	2000 W
Kohdistettu voima	8,6 kN
Pään koko	60 mm
IP-suojausluokka (pää)	IPX8
IP-suojausluokka (muunnin)	IPX5
Mitat (Pituus x Syvyys x Korkeus)	2600 x 200 x 75 mm
Paino	14,4 kg
Virtalähde	Yksivaiheinen 230 V~ 50 Hz
Moottori	Integroitu kestomagneettimoottori
Sisäänrakennettu suojaus	Tärypään tukkeutumissuoja ja ylikuumenemissuoja
Turvalaite	PRCD (vikavirtasuoja) Test- ja Reset-painikkeilla
Käyttötarkoitus	Sementtilietteen (betonin) täryttäminen
Käyttöolosuhteet	Ei saa käyttää räjähdysvaarallisessa ympäristössä; pidä työalue puhtaana ja valaistuna
Suositeltu jatkojohto	Vähintään 1,5 mm² poikkipinta ulkokäyttöön
Toiminta ilmassa	Enintään 3 minuuttia
Huolto	Puhdista käytön jälkeen; tarkista kaapeli ja letku säännöllisesti; korjaukset vain ammattilaisen toimesta
Melutaso	Alhainen melutaso käytössä

Usein kysytyt kysymykset - HFCVA7 MSW

Kuinka kytkeä tärytin oikein?

Kytke pistoke yhteensopivaan 230 V~ pistorasiaan. Paina ensin PRCD:n Test-painiketta, sitten Reset-painiketta. Merkkivalon tulee syttyä, mikä osoittaa liitännän toimivan.

Kuinka kauan voin käyttää tärytintä ilmassa?

Älä koskaan käytä tärytintä yli 3 minuuttia, kun se ei ole upotettuna sementtilietteeseen, ylikuumenemisvaaran vuoksi.

Voinko käyttää jatkojohtoa?

Kyllä, edellyttäen, että sen poikkipinta on vähintään 1,5 mm² ja se sopii ulkokäyttöön. Jokainen liitos on varmistettava.

Mitä tehdä, jos virtajohto tai letku on vaurioitunut?

Keskeytä käyttö välittömästi. Korjaukset on teetettävä ammattitaitoisella henkilöllä ennen uudelleenkäyttöä.

Mikä on mallin HFCVA7 kohdistama voima?

Kohdistettu voima on 8,6 kN, mikä mahdollistaa betonin tehokkaan täryttämisen.

Onko laite vesitiivis?

Tärypää on luokiteltu IPX8 (pitkäaikainen upotus), kun taas muunnin on luokiteltu IPX5 (suojattu vesisuihkuja vastaan). Älä upota muunninta.

Voinko upottaa muuntimen kokonaan?

Ei, vain tärypää on suunniteltu upotettavaksi. Muuntimen on pysyttävä veden ulkopuolella.

Kuinka huoltaa tärytintä käytön jälkeen?

Puhdista pää ja letku huolellisesti. Tarkista vauriot. Säilytä kuivassa paikassa lasten ulottumattomissa. Korjaukset on teetettävä ammattitaitoisella teknisellä henkilöllä.

Millaista pistoketta tarvitaan?

Laite on suunniteltu yksivaiheiselle 230 V~ 50 Hz virransyötölle. Käytä yhteensopivaa pistorasiaa; älä muokkaa pistoketta.

Mitä sisäänrakennettuja suojauksia on?

Tärytin on varustettu tukkeutumissuojalla pään jumituksen varalta, ylikuumenemissuojalla ja PRCD:llä (vikavirtasuoja) sähköturvallisuuden takaamiseksi.

KÄYTTÖOHJE HFCVA7 MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

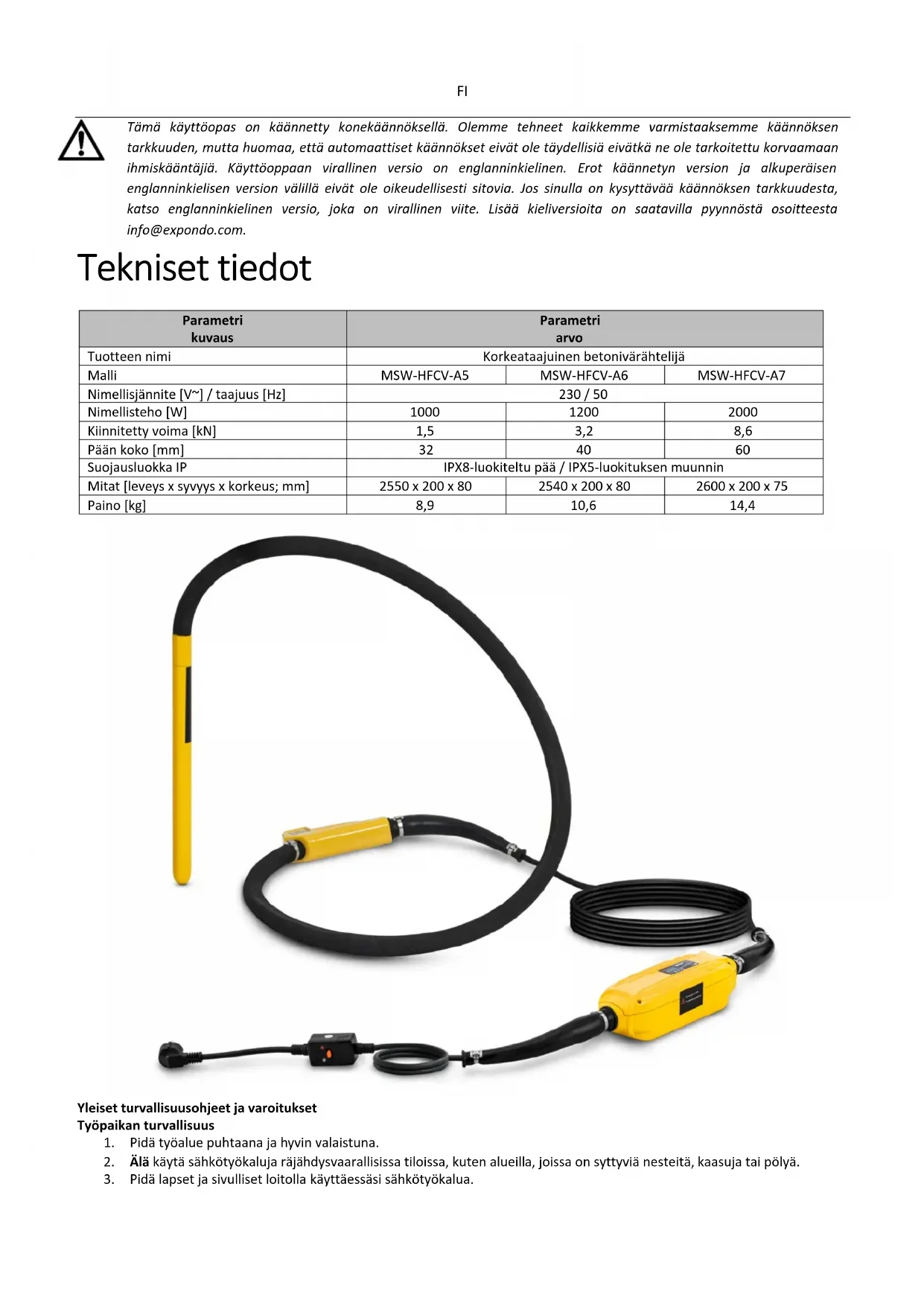

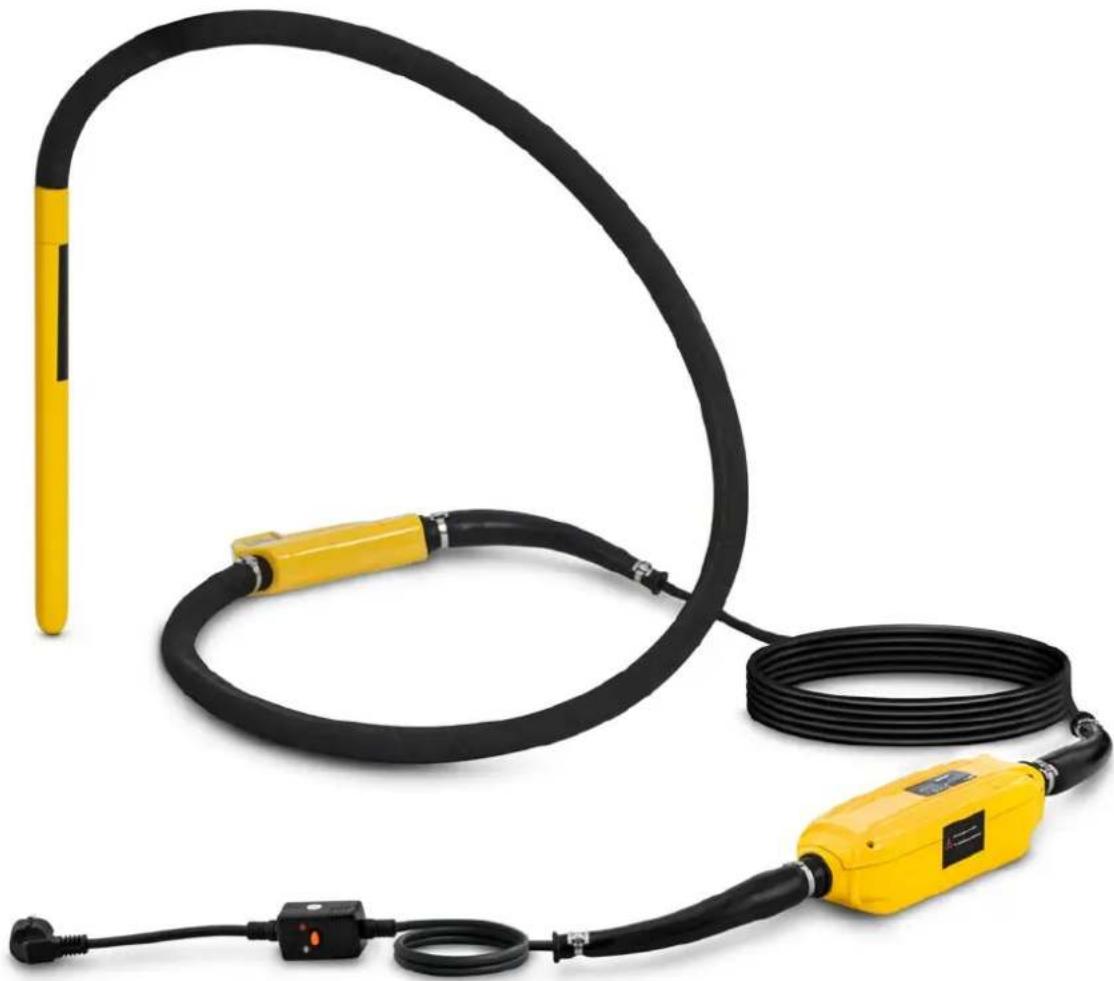

Tekniset tiedot

Parametri kuvaus	Parametri arvo
Tuotteen nimi	Korkeataajuinen betonivärähtelijä
Malli	MSW-HFCV-A5	MSW-HFCV-A6	MSW-HFCV-A7
Nimellisjännite [V~] / taajuus [Hz]	230 / 50
Nimellisteho [W]	1000	1200	2000
Kiinnitetty voima [kN]	1,5	3,2	8,6
Pään koko [mm]	32	40	60
Suojausluokka IP	IPX8-luokiteltu pää / IPX5-luokituksen muunnin
Mitat [leveys x syvyys x korkeus; mm]	2550 x 200 x 80	2540 x 200 x 80	2600 x 200 x 75
Paino [kg]	8,9	10,6	14,4

Yleiset turvallisuusohjeet ja varoitukset

Työpaikan turvallisuus

1. Pidä työalue puhtaana ja hyvin valaistuna.
2. Älä käytä sähkötyökaluja räjähdysvaarallisissa tiloissa, kuten alueilla, joissa on syttyviä nesteitä, kaasuja tai pölyä.
3. Pidä lapset ja sivulliset loitolla käyttäessäsi sähkötyökalua.

Asiallinen pukeutuminen

1. Älä käytä löysiä vaatteita tai koruja, jotka voivat tarttua liikkuviin osiin.
2. Käytä nahkakäsineitä käsitellessäsi täryttimen letkua.

Sähköturvallisuus

1. Sähkötyökalujen pistokkeiden on vastattava pistorasiaa. Älä koskaan muokkaa pistoketta millään tavalla, äläkä käytä sovittimia maadoitettujen sähkötyökalujen kanssa.
2. Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpatteriin, lieseihin tai jääkaappiin.
3. Älä koskaan käytä johtoa sähkötyökalujen kantamiseen, vetämiseen tai irrottamiseksi pistorasiasta. Pidä johdot loitolla lämmöstä, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.
4. Kun käytät sähkötyökalua ulkona, käytä ulkokäyttöön tarkoitettua jatkojohtoa. Tämä vähentää sähköiskun vaaraa.

Henkilökohtainen turvallisuus

1. Pysy valppaana, katso mitä olet tekemässä ja käytä maalaisjärkeä käyttäessäsi sähkötyökalua. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena.
2. Käytä henkilökohtaisia suojavarusteita, kuten silmiensuojaimia, pölynaamareita, luistamattomia turvakenkiä, suojakypäriä tai kuulosuojaimia erityistehtävän mukaan vähentääksesi loukkaantumisriskiä.
3. Estä tahaton käynnistys. Varmista, että kytkin on off-asennossa, ennen kuin liität sen virtalähteeseen ja/tai akkuun tai kun nostat tai kuljetat työkalua.
4. Poista kaikki säätöavaimet tai jakoavaimet ennen sähkötyökalun käynnistämistä.
5. Älä kurota liikaa. Säilytä koko ajan oikea jalansija ja tasapaino.

Sähkötyökalujen käyttö ja hoito

1. Älä käytä sähkötyökalua väkisin. Käytä sitä vain sille tarkoitettuihin käyttötarkoituksiin.
2. Irrota pistoke virtalähteestä ja/tai poista akku ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai säilytät työkalua.
3. Säilytä käyttämättömät sähkötyökalut poissa lasten ulottuvilta ja estä kouluttamattomien henkilöiden pääsy niihin.
4. Huolla sähkötyökaluja säännöllisesti. Jos ne ovat vaurioituneet, anna pätevän teknikon vaihtaa virtajohto tai suojaholkit.
5. Käytä sähkötyökalua, lisävarusteita ja lisälaitteita näiden ohjeiden mukaisesti ottaen huomioon työolosuhteet ja suoritettavan työn tyyppi. Työkalun käyttäminen tahattomiin tehtäviin voi johtaa vaarallisiin tilanteisiin.
6. Anna tarvittaessa pätevän teknikon huoltaa sähkötyökalusi käyttämällä vain identtisiä varaosia.

Palvelu

- Huollata sähkötyökalusi pätevällä korjaajalla käyttämällä vain identtisiä varaosia.

Varoitus! Tämän oppaan turvallisuusohjeet ja -ohjeet eivät voi kattaa kaikkia mahdollisia olosuhteita ja tilanteita. On erittäin tärkeää, että käyttäjä ymmärtää, että varovaisuus ja maalaisjärki ovat välttämättömiä riskien vähentämiseksi, joita ei käsitellä tässä oppaassa.

Tuotteen yleiset ominaisuudet

1. Moottori on integroitu tärypäähän, mikä eliminoi ulkoisen moottorin tarpeen. Tämä muotoilu tekee käytöstä helpompaa ja turvallisempaa käyttäjille.
2. Tehokas kestomagneettimoottori tarjoaa paremman hyötysuhteen.
3. Korkea taajuus ja viritysvoima johtavat erinomaiseen tärinätehoon.
4. Laite voidaan kytkeä suoraan yksivaiheiseen virtalähteeseen. Varmista oikea jännite: Käytä 230V-50Hz virtalähdettä.
5. Letkun sisällä ei ole pyörivää akselia, mikä lisää käyttömukavuutta käyttäjän käsivarsille ja käsille.
6. Sisäänrakennettu suoja estää tärisevän pään juuttumisen käytön aikana.
7. Lämpösuoja estää moottorin ylikuumenemisen kuormittamattoman käytön aikana.
8. Laite on suunniteltu pidempään käyttöikään ja toimii alhaisella melulla.

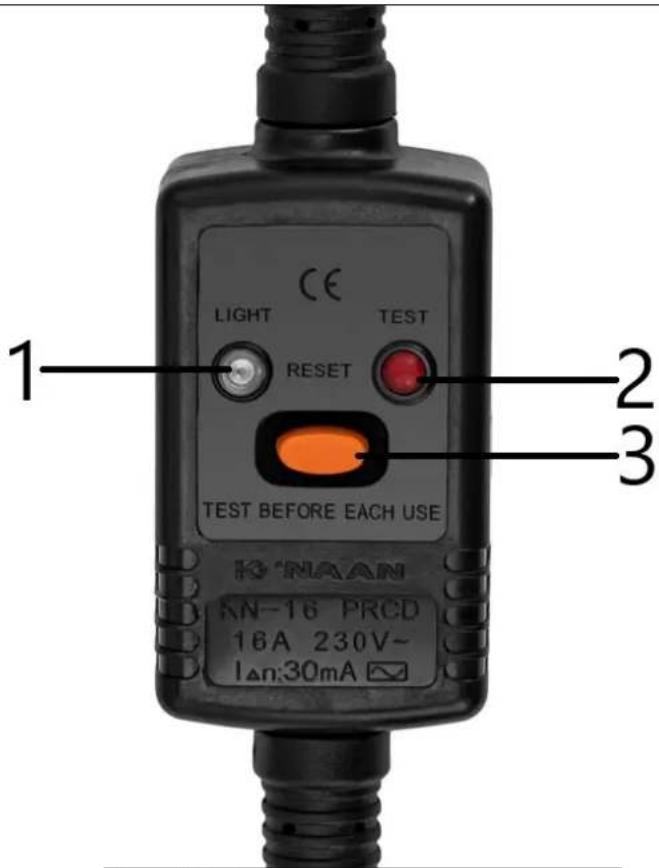

1 2 3 LIGHT TEST RESET TEST BEFORE EACH USE KINAAN AN-16 PRCD 16A 230V~ lan:30mA

1	Ilmaisin
2	Testipainike
3	Reset-painike

Toiminnot

! Varoitukset:

1. Varmista, että betonitäryttimen virransyöttö vastaa sen nimellistehotarvetta. Varmista myös, että pistorasia sopii tämän vibraattorin pistokkeeseen.
2. Jos jatkojohto tarvitaan, varmista, että sen poikkipinta-ala on vähintään 1,5 mm². Jokaisen liitännän on oltava turvallinen, ja pistorasian tulee vastata vibraattorin pistoketta. Tarkista jatkojohto varmistaaksesi, että siinä ei ole vaurioita.
3. Älä koske värähtelevää päätä tai muuntimen lämpöä säteilevää osaa välittömästi täryttimen toiminnan lopettamisen jälkeen, koska se voi aiheuttaa palovammoja.
4. Älä koskaan käytä vibraattoria yli 3 minuuttia, kun se ei ole upotettu sementtimutaan.
5. Lopeta täryttimen käyttö välittömästi, jos virtajohto tai letku vaurioituu. Pätevän ammattilaisen on suoritettava korjaukset ennen kuin käytät sitä uudelleen.
6. Vältä vibraattorin siirtämistä, nostamista tai vetämistä sen virtajohdosta tai RCD-pistokkeesta.
7. Älä yritä muokata vibraattorin pistoketta tai vaihtaa RCD-pistoketta toiseen tyyppiin.
8. Älä katkaise virtalähdettä, kun tärisevä pää on upotettu sementtimutaan.
9. Tämä vibraattori on tarkoitettu ainoastaan sementtilietteen täryttämiseen. Älä käytä sitä muihin sovelluksiin.

Toiminnan vaiheet:

1. Liitä vibraattorin pistoke yhteensopivaan pistorasiaan. Paina ensin RCD-liittimen "Test"-painiketta ja paina sitten RCD-liittimen "Reset"-painiketta varmistaaksesi, että merkkivalo palaa. Merkkivalo osoittaa, että virtaliitäntä on toimiva.
2. Nosta tärypäätä letkusta, jotta se ei kosketa esineitä tai pintoja. Aloita vibraattorin käyttö painamalla muuntimen ON/OFF-kytkintä. Vibraattori käynnistyy pienemmällä taajuudella ja saavuttaa korkeimman taajuutensa 5 sekunnissa. Kun tärinä on täydellä nopeudella, sammuta vibraattori muuntimen ON/OFF-kytkimellä.
3. Ensimmäisen ajon jälkeen tärytin on käyttövalmis. Työnnä tärypää vähitellen sementtimutaan. Kun irrotat sitä, vedä sitä hitaasti, jotta se ei roiske.
4. Kun työ on valmis, sammuta vibraattori ja irrota virtalähde. Tarkasta laite huolellisesti ennen varastointia varmistaaksesi, että siinä ei ole vaurioita.
