Produkto tipas	Aukšto dažnio betono vibratorius
Modelis	MSW-HFCV-A7
Nominali įtampa	230 V / 50 Hz
Nominali galia	2000 W
Veikiamoji jėga	8,6 kN
Galvos dydis	60 mm
Apsaugos klasė IP (galva)	IPX8
Apsaugos klasė IP (keitiklis)	IPX5
Matmenys (I x P x A)	2600 x 200 x 75 mm
Svoris	14,4 kg
Maitinimas	Vienfazis 230 V~ 50 Hz
Variklis	Integruotas nuolatinio magneto variklis
Integruota apsauga	Apsauga nuo vibracinės galvos blokavimo ir terminė apsauga nuo perkaitimo
Saugos įtaisas	PRCD (liekamosios srovės jungiklis) su Test ir Reset mygtukais
Numatytas naudojimas	Cemento skiedinio (betono) vibravimas
Naudojimo sąlygos	Nenaudoti sprogioje aplinkoje; darbo zoną laikyti švarią ir apšviestą
Rekomenduojamas ilgintuvas	Skerspjūvis ne mažesnis kaip 1,5 mm² naudojant lauke
Darbas ore (ne panardintas)	Neviršyti 3 minučių maksimumo
Priežiūra	Išvalyti po naudojimo; reguliariai tikrinti kabelį ir žarną; remontą atlikti kvalifikuotam specialistui
Triukšmo lygis	Mažas triukšmas darbo metu

Dažnai užduodami klausimai - HFCVA7 MSW

Kaip teisingai prijungti vibratorių?

Įkiškite kištuką į suderinamą 230 V~ lizdą. Pirmiausia paspauskite PRCD Test mygtuką, tada Reset mygtuką. Turi užsidegti indikatorius, rodantis, kad jungtis veikia.

Kiek laiko galiu naudoti vibratorių ore (nepanardintą)?

Niekada nenaudokite vibratoriaus ilgiau nei 3 minutes, kai jis nėra panardintas į cemento skiedinį, kitaip jis perkais.

Ar galiu naudoti ilgintuvą?

Taip, jei jos skerspjūvis ne mažesnis kaip 1,5 mm² ir ji tinkama naudoti lauke. Kiekviena jungtis turi būti saugi.

Ką daryti, jei maitinimo kabelis ar žarna yra pažeisti?

Nedelsiant nutraukite naudojimą. Remontą turi atlikti kvalifikuotas specialistas prieš vėl naudojant.

Kokia yra modelio HFCVA7 veikiamoji jėga?

Veikiamoji jėga yra 8,6 kN, užtikrinanti efektyvų betono vibravimą.

Ar prietaisas yra sandarus?

Vibracinė galva turi IPX8 klasę (ilgalaikis panardinimas), o keitiklis turi IPX5 klasę (apsaugotas nuo vandens srovių). Nenardinkite keitiklio.

Ar galiu visiškai panardinti keitiklį?

Ne, tik vibracinė galva skirta panardinimui. Keitiklis turi likti sausas.

Kaip prižiūrėti vibratorių po naudojimo?

Kruopščiai išvalykite galvą ir žarną. Patikrinkite, ar nėra pažeidimų. Laikykite sausoje vietoje, vaikams nepasiekiamoje. Remontą turi atlikti kvalifikuotas technikas.

Kokio tipo kištukas reikalingas?

Prietaisas skirtas vienfazei 230 V~ 50 Hz maitinimo sistemai. Naudokite suderinamą lizdą; nekeiskite kištuko.

Kokios yra integruotos apsaugos?

Vibratorius turi apsaugą nuo blokavimo, kai galva užsiblokuoja, terminę apsaugą nuo perkaitimo ir PRCD (liekamosios srovės jungiklį) elektrinei saugai.

NAUDOJIMO INSTRUKCIJA HFCVA7 MSW

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Déjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai įpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda. Daugiau kalbų versijų galima gauti paprašius adresu [e-mail].

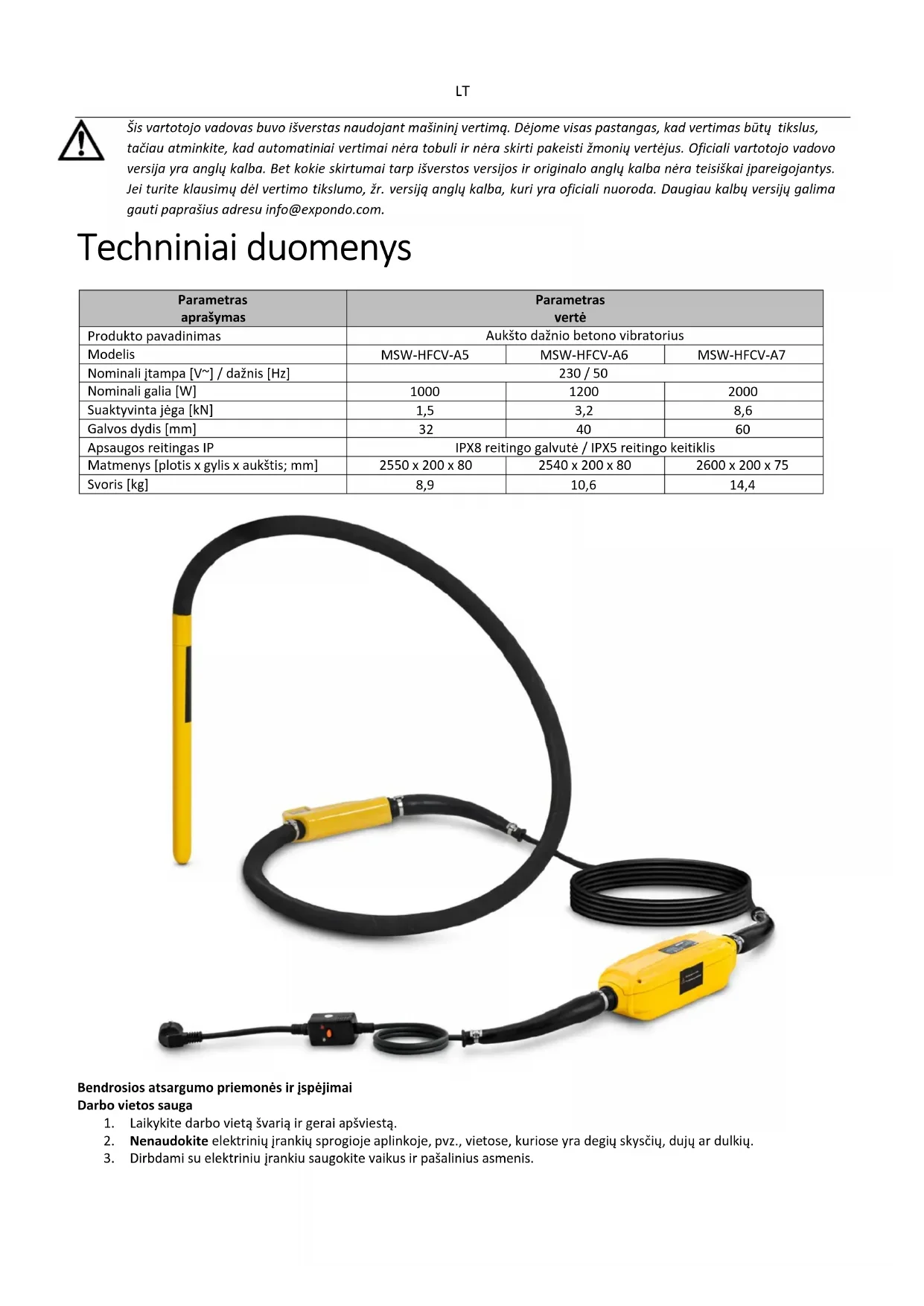

Techniniai duomenys

Parametras aprašymas	Parametras vertė
Produkto pavadinimas	Aukšto dažnio betono vibratorius
Modelis	MSW-HFCV-A5	MSW-HFCV-A6	MSW-HFCV-A7
Nominali jtampa [V~] / dažnis [Hz]	230 / 50
Nominali galia [W]	1000	1200	2000
Suaktyvinta jėga [kN]	1,5	3,2	8,6
Galvos dydis [mm]	32	40	60
Apsaugos reitingas IP	IPX8 reitingo galvutė / IPX5 reitingo keitiklis
Matmenys [plotis x gylis x aukštis; mm]	2550 x 200 x 80	2540 x 200 x 80	2600 x 200 x 75
Svoris [kg]	8,9	10,6	14,4

Bendrosios atsargumo priemonės ir įspėjimai

Darbo vietos sauga

1. Laikykite darbo vietą švarią ir gerai apšviestą.
2. Nenaudokite elektrinių įrankių sprogioje aplinkoje, pvz., vietose, kuriose yra degių skysčių, dujų ar dulkių.
3. Dirbdami su elektriniu jrankiu saugokite vaikus ir pašalinius asmenis.

Tinkama apranga

1. Nedėvėkite laisvų drabužių ar papuošalų, kuriuos gali įstrigti judančios dalys.
2. Dirbdami su vibratoriaus žarna mūvėkite odines pirštines.

Elektros sauga

1. Elektrinio jrankio kištukai turi atitikti lizdą. Niekada jokiu būdu nemodifikuokite kištuko ir nenaudokite adapterių su jžemintais (jžemintais) elektriniais jrankiais.
2. Venkite kūno kontakto su jžemintais paviršiais, tokiais kaip vamzdžiai, radiatoriai, viryklės ar šaldytuvai.
3. Niekada nenaudokite laido elektriniams jrankiams nešti, traukti ar atjungti. Laidus laikykite toliau nuo karščio, alyvos, aštrių kraštų ar judančių dalių. Pažeisti arba įsipainioję laidai padidina elektros smūgio riziką.
4. Kai naudojate elektrinį įrankį lauke, naudokite ilginamąjį laidą, skirtą naudoti lauke. Tai sumažina elektros smūgio riziką.

Asmeninis saugumas

1. Būkite budrūs, stebėkite, ką darote, ir vadovaukitės sveiku protu, kai naudojate elektrinį įrankį. Nenaudokite elektrinio įrankio, jei esate pavargę arba apsvaigę nuo narkotikų, alkoholio ar vaistų.
2. Atsižvelgdami j konkrečią užduotj, naudokite asmenines apsaugos priemones, pvz., akių apsaugą, dulkių kaukes, neslystančius apsauginius batus, kepures arba klausos apsaugos priemones, kad sumažintumėte sužalojimo riziką.
3. Apsaugokite nuo atsitiktinio paleidimo. Jsitikinkite, kad jungiklis yra išjungtoje padėtyje, prieš prijungdami prie maitinimo šaltinio ir (arba) akumuliatoriaus bloko arba paimdami ar nešdami jrankj.
4. Prieš jjungdami elektrinj įrankį, nuimkite visus reguliavimo raktus arba veržliarakčius.
5. Nepersistenkite. Visada išlaikykite tinkamą koją ir pusiausvyrą.

Elektrinio įrankio naudojimas ir priežiūra

1. Nespauskite elektrinio įrankio jėga. Naudokite jį tik pagal paskirtį.
2. Prieš atlikdami bet kokius reguliavimus, keisdami priedus arba padėdami įrankį, atjunkite kištuką nuo maitinimo šaltinio ir (arba) išimkite akumuliatorių.
3. Nenaudoamus elektrinius jrankius laikykite vaikams nepasiekiamoje vietoje ir neleiskite prieiti prie neapmokytų asmenų.
4. Reguliariai prižiūrėkite elektrinius įrankius. Jei pažeistas, maitinimo laidą arba apsaugines įvores pakeis kvalifikuotas technikas.
5. Elektrinj įrankį, priedus ir priedus naudokite pagal šias instrukcijas, atsižvelgdami į darbo sąlygas ir atliekamo darbo pobūdį. Įrankio naudojimas nenumatytoms užduotims atlikti gali sukelti pavojingų situacijų.
6. Jei reikia, leiskite savo elektrinj įrankį prižiūrėti kvalifikuotam specialistui, naudodamas tik identiškas atsargines dalis.

Aptarnavimas

- Patikėkite savo elektrinį įrankį prižiūrėti kvalifikuotam remontininkui, naudojant tik identiškas atsargines dalis.

Ispėjimas! Šiame vadove pateiktos saugos priemonės ir instrukcijos negali apimti visų galimų sąlygų ir situacijų. Labai svarbu, kad operatorius suprastų, jog atsargumas ir sveikas protas yra būtini siekiant sumažinti šiame vadove neaptartą riziką.

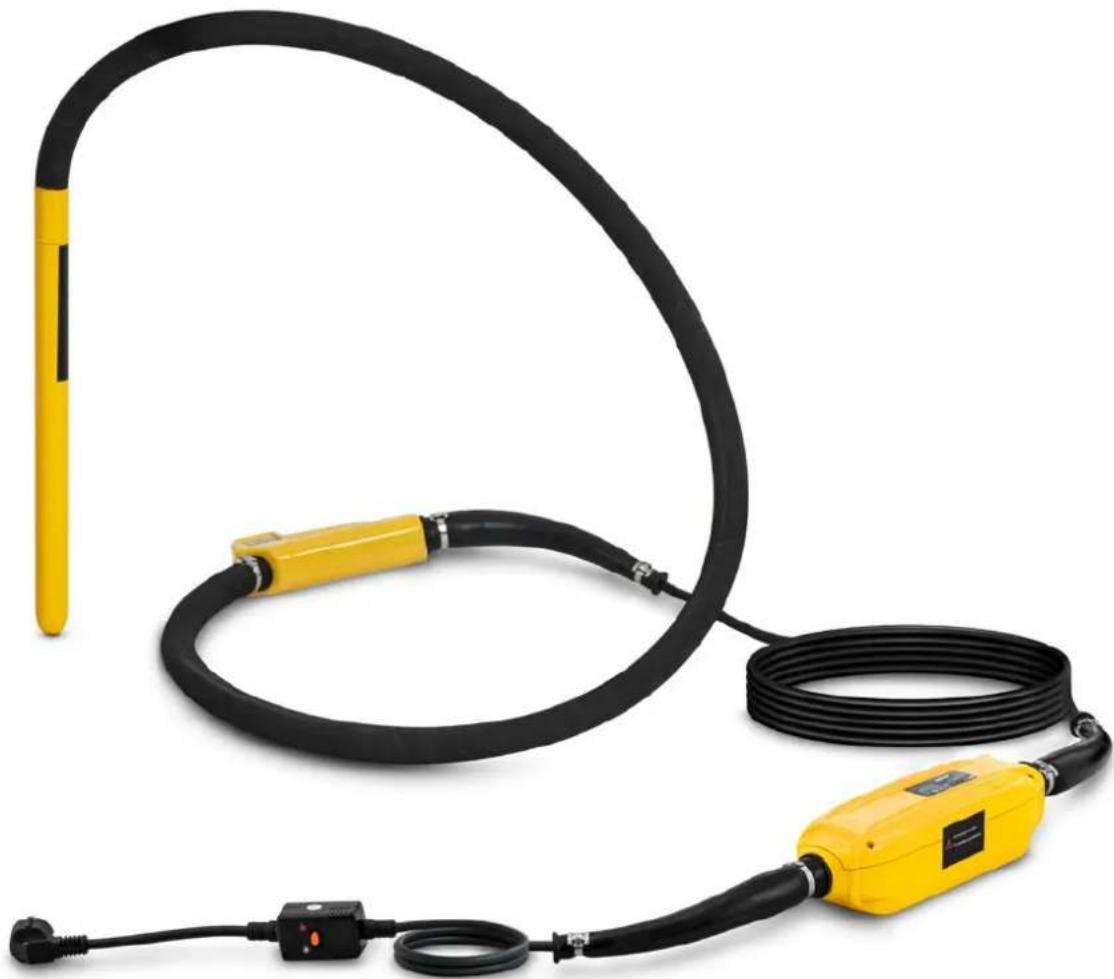

Bendrosios produkto savybės

1. Variklis yra integruotas į vibruojančią galvutę, todėl nereikia išorinio variklio. Šis dizainas palengvina ir užtikrina saugumą vartotojams.
2. Galingas nuolatinis magnetinis variklis užtikrina didesnį efektyvumą.
3. Didelis dažnis ir sužadinta jėga užtikrina puikų vibracijos efektyvumą.
4. Prietaisas gali būti tiesiogiai prijungtas prie vienfazio maitinimo šaltinio. Užtikrinkite tinkamą įtampą: ○ Naudokite 230 V–50 Hz maitinimo šaltinį.
5. Žarnos viduje nėra besisukančio veleno, o tai užtikrina didesnį operatoriaus rankų ir rankų patogumą.
6. Imontuota apsauga neleidžia vibruojančiai galvutei užstrigti veikimo metu.
7. Šiluminė apsauga apsaugo variklj nuo perkaitimo veikiant be apkrovos.
8. Prietaisas sukurtas ilgesniam tarnavimo laikui ir veikia su mažesniu triukšmu.

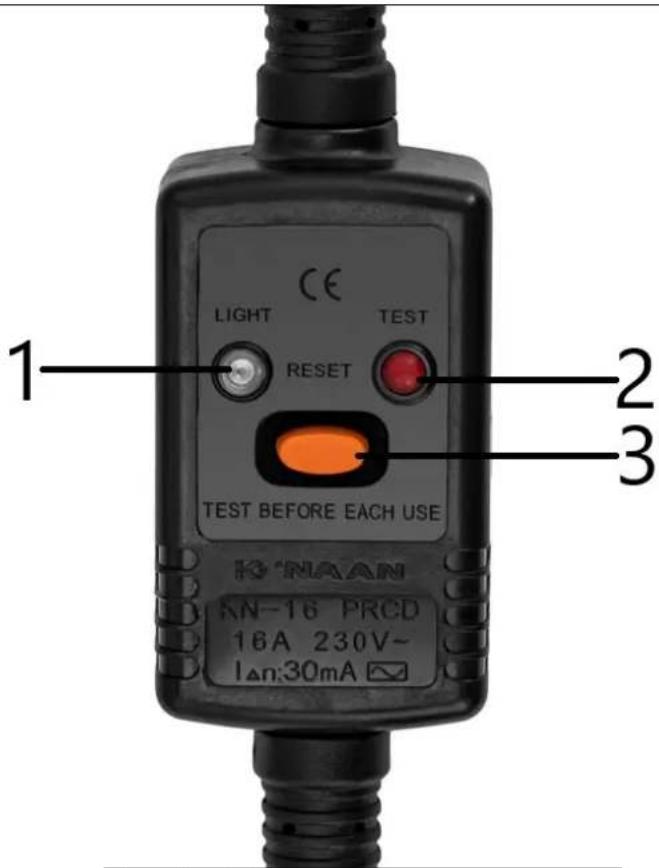

1 2 3 LIGHT TEST RESET TEST BEFORE EACH USE KINAAN AN-16 PRCD 16A 230V~ lan:30mA

1	Rodiklis
2	Bandymo mygtukas
3	Atstatyti mygtukas

Operacijos

▲ 1 . lspèjimai:

1. Jsitikinkite, kad betono vibratoriaus maitinimo tiekimas atitinka jo vardinės galios poreikį. Taip pat patikrinkite, ar maitinimo lizdas atitinka šio vibratoriaus kištuką.
2. Jei reikia ilginimo kabelio, jsitikinkite, kad jo skerspjūvio plotas yra ne mažesnis kaip 1,5 mm². Kiekviena jungtis turi būti saugi, o lizdas turi atitikti vibratoriaus kištuką. Patikrinkite ilginamąji laidą, kad jsitikintumėte, jog nepažeistas.
3. Nelieskite vibruojančios galvutės ar šilumą skleidžiančios keitiklio dalies iškart po to, kai vibratorius nustoja veikti, nes galite nudeginti.
4. Niekada nenaudokite vibratoriaus ilgiau nei 3 minutes, kai jis néra panardintas j cementinj purvą.
5. Nedelsdami nustokite naudoti vibratorių, jei pažeistas maitinimo kabelis arba žarna. Prieš vėl naudojant, remontą turi atlikti kvalifikuotas specialistas.
6. Nejudinkite, nekelkite ar netraukite vibratoriaus už maitinimo laido arba RCD kištuko.
7. Nebandykite keisti vibratoriaus kištuko arba pakeisti RCD kištuko kito tipo.
8. Neišjunkite maitinimo šaltinio, kol vibruojanti galvutė yra panardinta j cementinį purvą.
9. Šis vibratorius skirtas tik cementiniam purvui vibruoti. Nenaudokite jo jokioms kitoms programoms.

Veikimo žingsniai:

1. Vibratoriaus kištuką prijunkite prie suderinamo lizdo. Pirmiausia paspauskite mygtuką „Test“ ant RCD kištuko, tada paspauskite „Reset“ ant RCD kištuko, kad patvirtintumėte, jog dega indikatoriaus lemputė. Indikatoriaus lemputė rodo, kad maitinimo jungtis veikia.
2. Pakelkite vibruojančią galvutę už žarnos, kad jos nesiliestų su jokiais daiktais ar paviršiais. Pradėkite paleisti vibratorių paspausdami keitiklio ON/OFF jungiklj. Vibratorius jsijungs mažesniu dažniu ir pasieks didžiausią dažnj per 5 sekundes. Jjunge visą greitį, išjunkite vibratorių naudodami keitiklio ON/OFF jungiklj.
3. Po pradinio paleidimo vibratorius yra paruoštas darbui. Pamažu jkiškite vibruojančią galvutę j cementinį purvą. Išimdami jj lėtai traukite, kad neaptaškytu.
4. Baige darba, išjunkite vibratorių ir atjunkite maitinimą. Prieš sandėliuodami, atidžiai apžiūrėkite įrangą, kad jsitikintumėte, jog ji nepažeista.
