Produkttype	Høyfrekvent betongvibrator
Modell	MSW-HFCV-A7
Nominell spenning	230 V / 50 Hz
Nominell effekt	2000 W
Utøvet kraft	8,6 kN
Hodestørrelse	60 mm
IP-beskyttelsesgrad (hode)	IPX8
IP-beskyttelsesgrad (omformer)	IPX5
Mål (L x D x H)	2600 x 200 x 75 mm
Vekt	14,4 kg
Strømforsyning	Enfaset 230 V~ 50 Hz
Motor	Integrert permanent magnetmotor
Integrert beskyttelse	Blokkeringsbeskyttelse av vibratorhodet og termisk overopphetingsbeskyttelse
Sikkerhetsinnretning	PRCD (jordfeilbryter) med Test- og Reset-knapper
Tiltenkt bruk	Vibrering av sementslam (betong)
Bruksforhold	Skal ikke brukes i eksplosjonsfarlig atmosfære; hold arbeidsområdet rent og godt opplyst
Anbefalt skjøteledning	Tverrsnitt på minst 1,5 mm² for utendørs bruk
Kjøring i friluft	Maks 3 minutter
Vedlikehold	Rengjøres etter bruk; regelmessig inspeksjon av kabel og slange; reparasjon av kvalifisert fagperson
Lydnivå	Lav støy under drift

Ofte stilte spørsmål - HFCVA7 MSW

Hvordan kobler jeg vibratoren riktig?

Sett støpselet i en kompatibel 230 V~ stikkontakt. Trykk først på Test-knappen på PRCD, deretter på Reset-knappen. Indikatorlyset skal lyse, noe som indikerer at tilkoblingen fungerer.

Hvor lenge kan jeg kjøre vibratoren i friluft?

Aldri kjør vibratoren i mer enn 3 minutter når den ikke er nedsenket i sementslam, ellers kan den overopphetes.

Kan jeg bruke en skjøteledning?

Ja, forutsatt at den har et tverrsnitt på minst 1,5 mm² og er egnet for utendørs bruk. Alle tilkoblinger må være sikre.

Hva gjør jeg hvis strømkabelen eller slangen er skadet?

Stans bruken umiddelbart. Reparasjoner må utføres av en kvalifisert fagperson før gjenbruk.

Hvor stor kraft utøver modellen HFCVA7?

Den utøvde kraften er 8,6 kN, noe som gir effektiv vibrering av betong.

Er apparatet vanntett?

Vibratorhodet er klassifisert IPX8 (langvarig nedsenkning), mens omformeren er klassifisert IPX5 (beskyttet mot vannstråler). Ikke senk omformeren ned i vann.

Kan jeg senke omformeren helt ned i vann?

Nei, kun vibratorhodet er designet for nedsenkning. Omformeren må holdes ute av vann.

Hvordan vedlikeholder jeg vibratoren etter bruk?

Rengjør hodet og slangen grundig. Kontroller for skader. Oppbevares tørt og utilgjengelig for barn. Reparasjoner må utføres av en kvalifisert tekniker.

Hvilken type stikkontakt er nødvendig?

Apparatet er designet for enfaset 230 V~ 50 Hz strømforsyning. Bruk en kompatibel stikkontakt; ikke modifiser støpselet.

Hvilke innebygde beskyttelser finnes?

Vibratoren er utstyrt med blokkeringsbeskyttelse av hodet ved fastkjøring, termisk beskyttelse mot overoppheting, og en PRCD (jordfeilbryter) for elektrisk sikkerhet.

BRUKSANVISNING HFCVA7 MSW

Generelle sikkerhedsforanstaltninger og advarsler

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

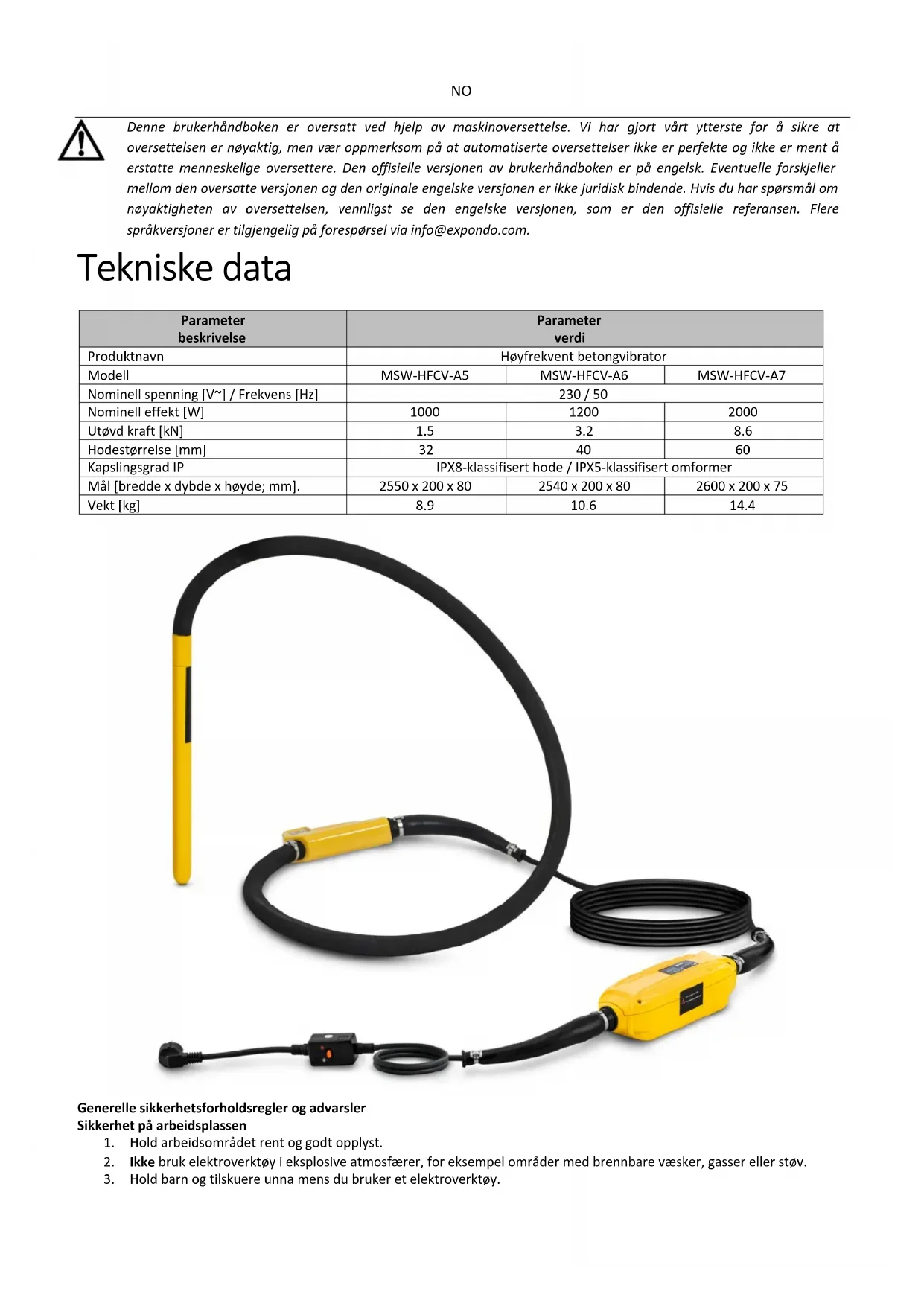

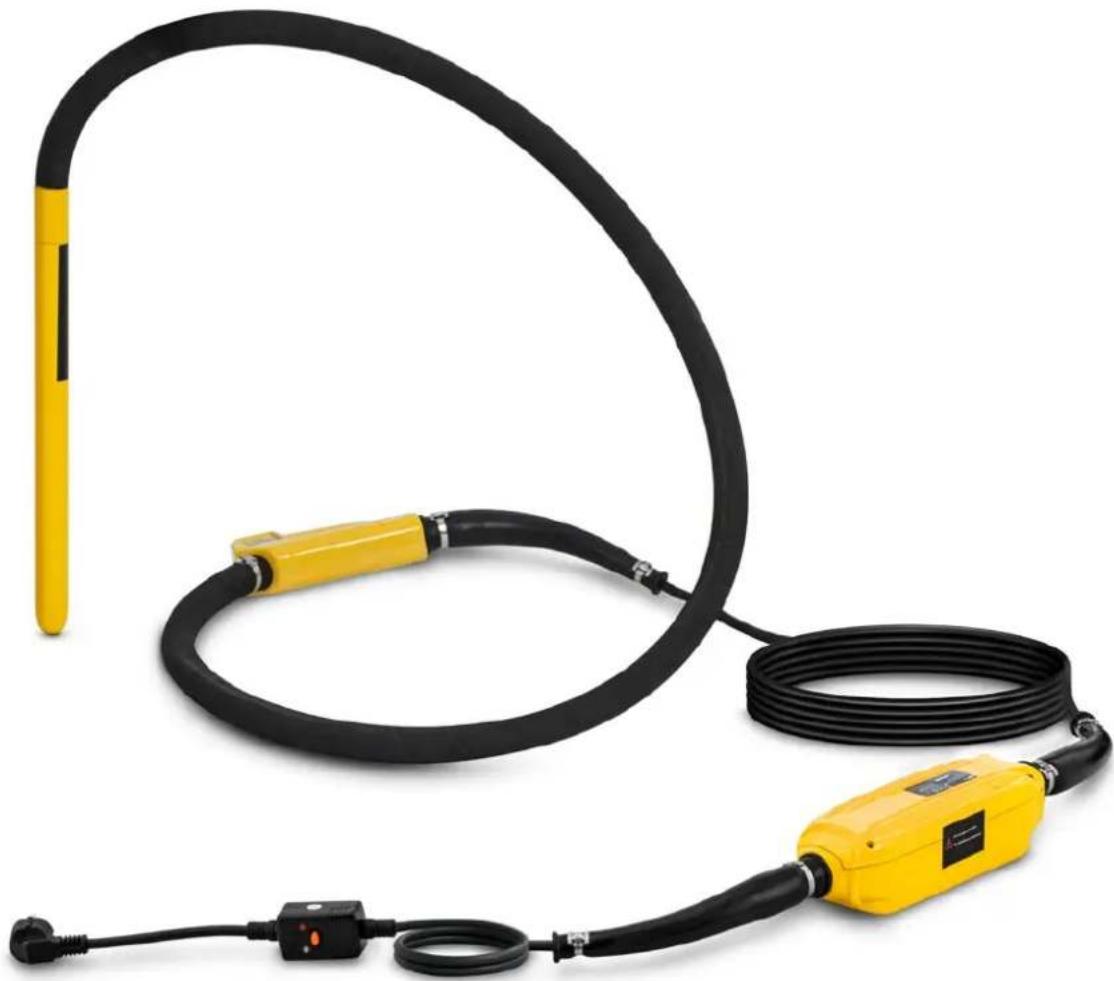

Tekniske data

Parameter beskrivelse	Parameter verdi
Produktnavn	Høyfrekvent betongvibrator
Modell	MSW-HFCV-A5	MSW-HFCV-A6	MSW-HFCV-A7
Nominell spenning [V~] / Frekvens [Hz]	230 / 50
Nominell effekt [W]	1000	1200	2000
Utøvd kraft [kN]	1.5	3.2	8.6
Hodestørrelse [mm]	32	40	60
Kapslingsgrad IP	IPX8-klassifisert hode / IPX5-klassifisert omformer
Mål [bredde x dybde x høyde; mm].	2550 x 200 x 80	2540 x 200 x 80	2600 x 200 x 75
Vekt [kg]	8.9	10.6	14.4

Generelle sikkerhetsforholdsregler og advarsler

Sikkerhet på arbeidsplassen

1. Hold arbeidsområdet rent og godt opplyst.
2. Ikke bruk elektroverktøy i eksplosive atmosfærer, for eksempel områder med brennbare væsker, gasser eller støv.
3. Hold barn og tilskuere unna mens du bruker et elektroverktøy.

Riktig antrekk

1. Ikke bruk løse klær eller smykker som kan sette seg fast i bevegelige deler.
2. Bruk skinnhansker när du håndterer vibratorslangen.

Elektrisk sikkerhet

1. Elverktøyplugger må passe til stikkontakten. Modifiser aldri støpselet på noen måte, og ikke bruk adaptere med jordet (jordet) elektroverktøy.
2. Unngå kroppskontakt med jordede eller jordede overflater, slik som rør, radiatorer, komfyrer eller kjøleskap.
3. Bruk aldri ledningen til å bære, trekke eller koble fra elektroverktøy. Hold ledningene unna varme, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.
4. Når du bruker et elektroverktøy utendørs, bruk en skjøteledning som er klassifisert for utendørs bruk. Dette reduserer risikoen for elektrisk støt.

Personlig sikkerhet

1. Vær på vakt, se hva du gjør, og bruk sunn fornuft når du bruker et elektroverktøy. Ikke bruk et elektroverktøy hvis du er trøtt eller påvirket av narkotika, alkohol eller medisiner.
2. Bruk personlig verneutstyr, som øyevern, støvmasker, sklisikre vernesko, hjelmer eller hørselsvern, avhengig av den spesifikke oppgaven for å redusere risikoen for skade.
3. Forhindre utilsiktet start. Sørg for at bryteren er i av-posisjon før du kobler til en strømkilde og/eller batteripakke, eller när du plukker opp eller bærer verktøyet.
4. Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet.
5. Ikke overdriv. Oppretthold riktig fotfeste og balanse til enhver tid.

Bruk og stell av elektroverktøy

1. Ikke tving elektroverktøyet. Bruk den kun til de tiltenkte bruksområdene.
2. Koble støpselet fra strømkilden og/eller fjern batteripakken før du foretar justeringer, bytter tilbehør eller oppbevarer verktøyet.
3. Oppbevar inaktivt elektrisk verktøy utilgjengelig for barn og unngå tilgang til ukyndige personer.
4. Vedlikehold elektroverktøy regelmessig. Hvis den er skadet, få strømkabelen eller beskyttelseshylsene erstattet av en kvalifisert tekniker.
5. Bruk elektroverktøyet, tilbehøret og tilbehøret i samsvar med disse instruksjonene, med tanke på arbeidsforholdene og typen arbeid som skal utføres. Bruk av et verktøy for utilsiktede oppgaver kan føre til farlige situasjoner.
6. Om nødvendig, få elektroverktøyet ditt til service av en kvalifisert tekniker som kun bruker identiske reservedeler.

Service

- Få elektroverktøyet ditt til service av en kvalifisert reparasjonsperson, som kun bruker identiske reservedeler.

Advarsel! Sikkerhetsreglene og instruksjonene i denne håndboken kan ikke dekke alle potensielle forhold og situasjoner. Det er avgjørende at operatøren forstår at forsiktighet og sunn fornuft er avgjørende for å redusere risikoer som ikke dekkes i denne håndboken.

Produktets generelle funksjoner

1. Motoren er integrert i det vibrerende hodet, noe som eliminerer behovet for en ekstern motor. Denne utformingen gjør driften enklere og sikrere for brukerne.
2. Den kraftige permanentmagnetiske motoren gir høyere effektivitet.
3. Høy frekvens og opphisset kraft resulterer i utmerket vibrasjonsytelse.
4. Enheten kan kobles direkte til en enfaset strømforsyning. Sørg for riktig spenning:
   ○ Bruk en 230V-50Hz strømforsyning.
5. Det er ingen roterende aksel inne i slangen, noe som gir større komfort for operatørens armer og hender.
6. Innebygd beskyttelse forhindrer at vibrasjonshodet setter seg fast under drift.
7. Termisk beskyttelse forhindrer at motoren overopphetes under tomgangsdrift.
8. Enheten er designet for lengre levetid og fungerer med redusert støy.

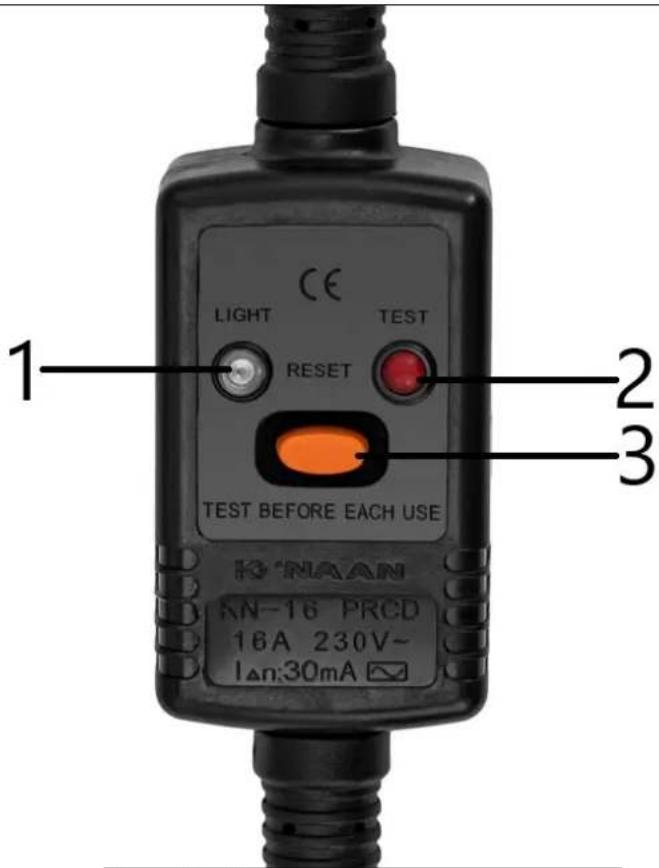

1 2 3 LIGHT TEST RESET TEST BEFORE EACH USE KINAAN AN-16 PRCD 16A 230V~ lan:30mA

1	Indikator
2	Test knapp
3	Tilbakestill-knapp

Drift

▲ 1 . Advarsler:

1. Sørg for at strømforsyningen til betongvibratoren samsvarer med dets nominelle effektbehov. Kontroller også at stikkontakten passer til støpselet til denne vibratoren.
2. Hvis en skjøteledning er nødvendig, sørg for at den har et tverrsnittsareal på minst 1,5 mm². Hver tilkobling må være sikker, og stikkontakten skal passe til støpselet fra vibratoren. Inspiser skjøteledningen for å sikre at det ikke er skade.
3. Ikke berør det vibrerende hodet eller den varmeutstrålende delen av omformeren umiddelbart etter at vibratoren slutter å gå, da det kan forårsake brannskader.
4. Kjør aldri vibratoren i mer enn 3 minutter når den ikke er nedsenket i sementslam.
5. Slutt å bruke vibratoren umiddelbart hvis det er skade på strømkabelen eller slangen. Reparasjoner må utføres av en kvalifisert fagperson før den brukes igjen.
6. Unngå å flytte, løfte eller trekke vibratoren i strømkabelen eller RCD-pluggen.
7. Ikke forsøk å modifisere vibratorens plugg eller bytt ut RCD-pluggen med en annen type.
8. Ikke slå av strømforsyningen mens det vibrerende hodet er nedsenket i sementslam.
9. Denne vibratoren er kun beregnet på vibrasjonsformål med sementslam. Ikke bruk den til andre applikasjoner.

Driftstrinn:

1. Koble vibratorpluggen til en kompatibel stikkontakt. Trykk først på "Test"-knappen på RCD-pluggen, og trykk deretter på "Reset" på RCD-pluggen for å bekrefte at indikatorlampen lyser. Indikatorlampen viser at strømtilkoblingen er funksionell.
2. Løft vibrasjonshodet i slangen for å unngå kontakt med gjenstander eller overflater. Begynn å kjøre vibratoren ved å trykke på PÅ/AV-bryteren på omformeren. Vibratoren vil starte på en lavere frekvens og nå sin høyeste frekvens innen 5 sekunder. Når du er på full hastighet, slå av vibratoren ved å bruke PÅ/AV-bryteren på omformeren.
3. Etter den første kjøringen er vibratoren klar til bruk. Før det vibrerende hodet gradvis inn i sementslammet. Når du fjerner den, trekk sakte for å unngå sprut.
4. Når jobben er fullført, slå av vibratoren og koble fra strømforsyningen. Inspiser utstyret grundig for å sikre at det ikke er skader før oppbevaring.
