Produkttyp	Högfrekvent betongvibrator
Modell	MSW-HFCV-A7
Märkspänning	230 V / 50 Hz
Märkeffekt	2000 W
Utövad kraft	8,6 kN
Huvudets storlek	60 mm
IP-skyddsklass (huvud)	IPX8
IP-skyddsklass (omvandlare)	IPX5
Mått (L x B x H)	2600 x 200 x 75 mm
Vikt	14,4 kg
Matning	Enfas 230 V~ 50 Hz
Motor	Inbyggd permanentmagnetsmotor
Inbyggt skydd	Skydd mot blockering av vibratorhuvudet och termiskt skydd mot överhettning
Säkerhetsanordning	PRCD (jordfelsbrytare) med Test- och Reset-knappar
Avsedd användning	Vibration av cementbruk (betong)
Användningsvillkor	Använd inte i explosiv atmosfär; håll arbetsområdet rent och väl upplyst
Rekommenderad förlängningssladd	Tvärsnitt på minst 1,5 mm² för utomhusbruk
Luftdrift	Överskrid inte 3 minuter
Underhåll	Rengör efter användning; regelbunden inspektion av kabel och slang; reparation utförd av behörig fackman
Ljudnivå	Låg ljudnivå under drift

Vanliga frågor - HFCVA7 MSW

Hur ansluter jag vibratorn korrekt?

Anslut kontakten till ett kompatibelt 230 V~ uttag. Tryck först på Test-knappen på PRCD, sedan på Reset-knappen. Indikatorlampan ska tändas, vilket indikerar att anslutningen fungerar.

Hur länge kan jag använda vibratorn i luft (utan betong)?

Använd aldrig vibratorn mer än 3 minuter när den inte är nedsänkt i cementbruk, annars risk för överhettning.

Kan jag använda en förlängningssladd?

Ja, förutsatt att den har ett tvärsnitt på minst 1,5 mm² och är lämplig för utomhusbruk. Varje anslutning måste vara säker.

Vad gör jag om strömkabeln eller slangen är skadad?

Stoppa omedelbart användningen. Reparationer måste utföras av en behörig fackman före återanvändning.

Vilken kraft utövar modellen HFCVA7?

Den utövade kraften är 8,6 kN, vilket ger effektiv betongvibration.

Är apparaten vattentät?

Vibratorhuvudet är klassat IPX8 (långvarig nedsänkning), medan omvandlaren är klassad IPX5 (skyddad mot vattenstrålar). Sänk inte ner omvandlaren.

Kan jag sänka ner omvandlaren helt?

Nej, endast vibratorhuvudet är avsett för nedsänkning. Omvandlaren måste hållas borta från vatten.

Hur underhåller jag vibratorn efter användning?

Rengör noggrant huvudet och slangen. Inspektera efter skador. Förvara på en torr plats utom räckhåll för barn. Reparationer måste utföras av en behörig tekniker.

Vilken typ av uttag behövs?

Apparaten är avsedd för enfas 230 V~ 50 Hz matning. Använd ett kompatibelt uttag; ändra inte kontakten.

Vilka inbyggda skydd finns?

Vibratorn är utrustad med blockeringsskydd för huvudet vid blockering, termiskt skydd mot överhettning och en PRCD (jordfelsbrytare) för elektrisk säkerhet.

BRUKSANVISNING HFCVA7 MSW

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

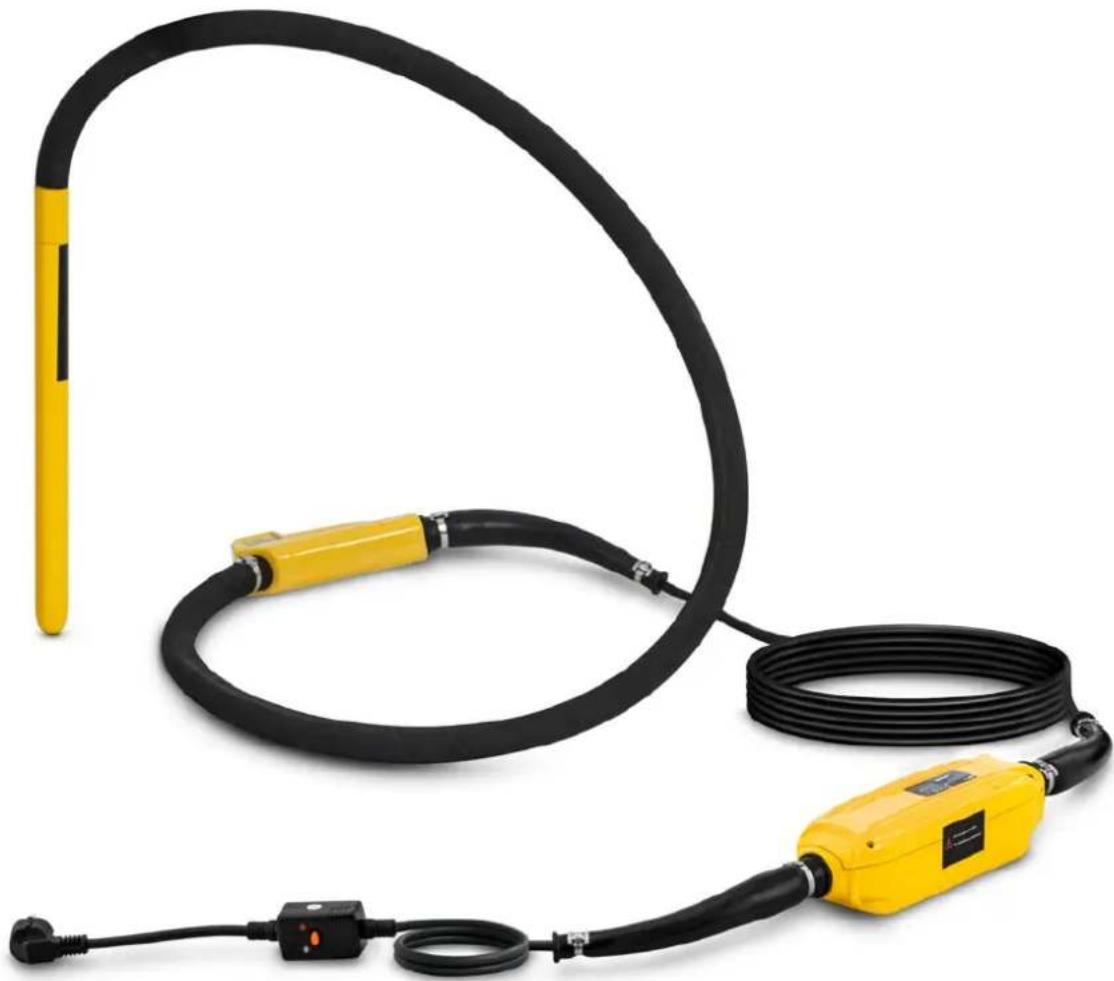

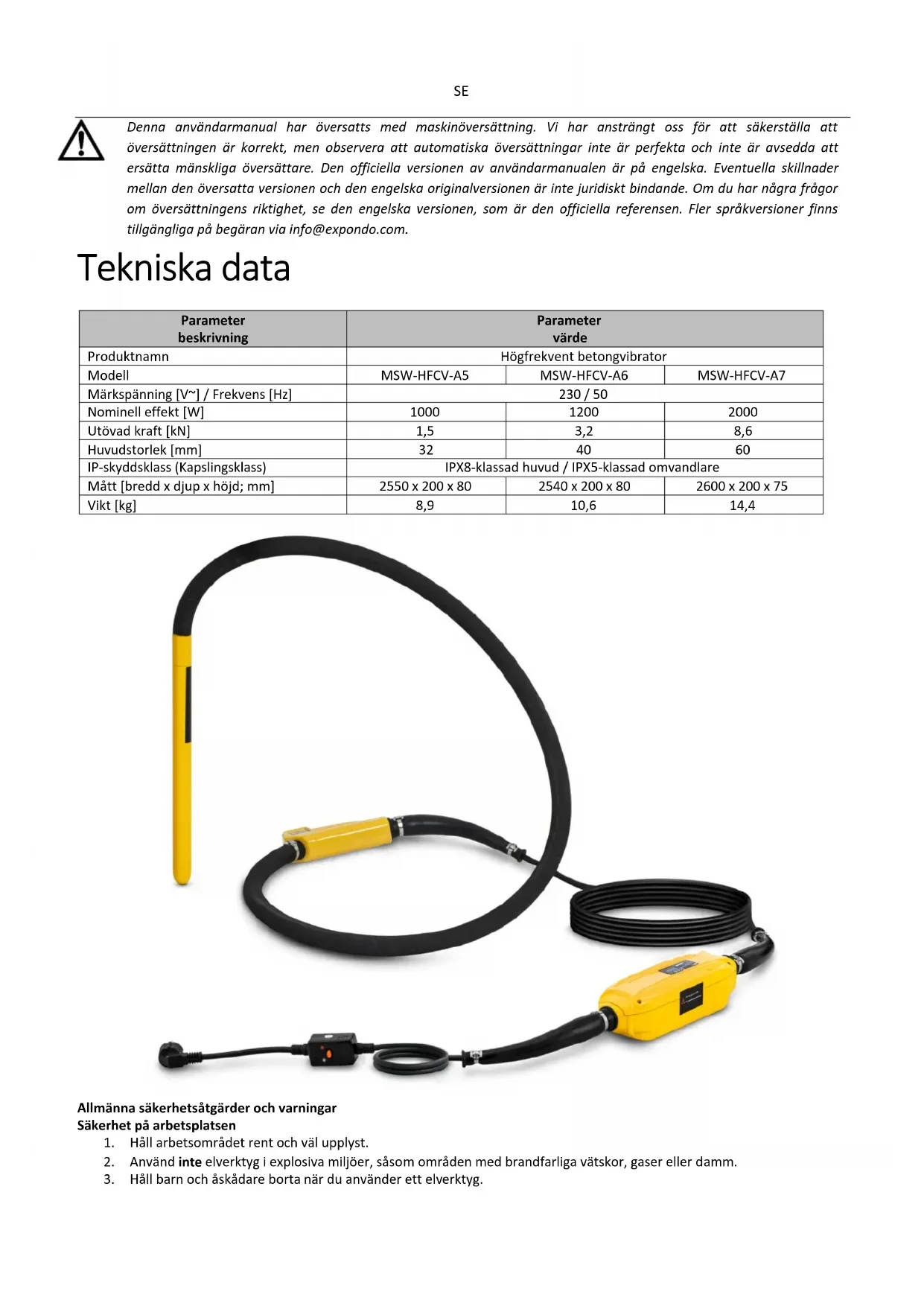

Tekniska data

Parameter beskrivning	Parameter värde
Produktnamn	Högfrekvent betongvibrator
Modell	MSW-HFCV-A5	MSW-HFCV-A6	MSW-HFCV-A7
Märkspänning [V~] / Frekvens [Hz]	230 / 50
Nominell effekt [W]	1000	1200	2000
Utövad kraft [kN]	1,5	3,2	8,6
Huvudstorlek [mm]	32	40	60
IP-skyddsklass (Kapslingsklass)	IPX8-klassad huvud / IPX5-klassad omvandlare
Mätt [bredd x djup x höjd; mm]	2550 x 200 x 80	2540 x 200 x 80	2600 x 200 x 75
Vikt [kg]	8,9	10,6	14,4

Allmänna säkerhetsåtgärder och varningar

Säkerhet på arbetsplatsen

1. Håll arbetsområdet rent och väl upplyst.
2. Använd inte elverktyg i explosiva miljöer, såsom områden med brandfarliga vätskor, gaser eller damm.
3. Håll barn och åskådare borta när du använder ett elverktyg.

Ordentlig klädsel

1. Bär inte löst sittande kläder eller smycken som kan fastna i rörliga delar.
2. Använd läderhandskar när du hanterar vibratorslangen.

Elsäkerhet

1. Elverktygskontakter måste matcha uttaget. Modifiera aldrig kontakten på något sätt och använd inte adaptrar med jordade (jordade) elverktyg.
2. Undvik kroppskontakt med jordade eller jordade ytor, såsom rör, radiatorer, spisar eller kylskåp.
3. Använd aldrig sladden för att bära, dra eller koppla ur elverktyg. Håll sladdar borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller trasslade sladdar ökar risken för elektriska stötar.
4. När du använder ett elverktyg utomhus, använd en förlängningssladd som är klassad för utomhusbruk. Detta minskar risken för elektriska stötar.

Personlig säkerhet

1. Var uppmärksam, titta på vad du gör och använd sunt förnuft när du använder ett elverktyg. Använd inte ett elverktyg om du är trött eller påverkad av droger, alkohol eller medicin.
2. Använd personlig skyddsutrustning, såsom ögonskydd, dammmasker, halkfria skyddsskor, hjälm eller hörselskydd, beroende på den specifika uppgiften för att minska risken för skador.
3. Förhindra oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan du ansluter till en strömkälla och/eller batteripaket, eller när du lyfter upp eller bär verktyget.
4. Ta bort eventuella justeringsnycklar eller skiftnycklar innan du slår på elverktyget.
5. Överdriv inte. Behåll alltid rätt fotfäste och balans.

Användning och skötsel av elverktyg

1. Tvinga inte elverktyget. Använd den endast för dess avsedda tillämpningar.
2. Koppla bort kontakten från strömkällan och/eller ta bort batteripaketet innan du gör några justeringar, byter tillbehör eller förvarar verktyget.
3. Förvara inaktiva elverktyg utom räckhåll för barn och förhindra åtkomst av otränade personer.
4. Underhåll elverktyg regelbundet. Om den är skadad, låt en kvalificerad tekniker byta ut nätkabeln eller skyddshylsorna.
5. Använd elverktyget, tillbehören och tillbehören i enlighet med dessa instruktioner, med hänsyn till arbetsförhållandena och typen av arbete som ska utföras. Att använda ett verktyg för oavsiktliga uppgifter kan resultera i farliga situationer.
6. Låt om nödvändigt ditt elverktyg servas av en kvalificerad tekniker som endast använder identiska reservdelar.

Service

- Låt en kvalificerad reparatör serva ditt elverktyg med endast identiska reservdelar.

⚠ Varning! Säkerhetsföreskrifterna och instruktionerna i denna handbok kan inte täcka alla potentiella tillständ och situationer. Det är avgörande att operatören förstår att försiktighet och sunt förnuft är avgörande för att minska risker som inte tas upp i denna handbok.

Produktens allmänna egenskaper

1. Motorn är integrerad i det vibrerande huvudet, vilket eliminerar behovet av en extern motor. Denna design gör driften enklare och säkrare för användarna.
2. Den kraftfulla permanentmagnetiska motorn ger högre effektivitet.
3. Hög frekvens och exciterad kraft resulterar i utmärkt vibrationsprestanda.
4. Enheten kan anslutas direkt till en enfas strömförsörjning. Säkerställ rätt spänning: ○ Använd en 230V-50Hz strömförsörjning.
5. Det finns ingen roterande axel inuti slangen, vilket ger större komfort för förarens armar och händer.
6. Inbyggt skydd förhindrar att det vibrerande huvudet fastnar under drift.
7. Termiskt skydd förhindrar att motorn överhettas under tomgångsdrift.
8. Enheten är designad för en längre livslängd och fungerar med reducerat ljud.

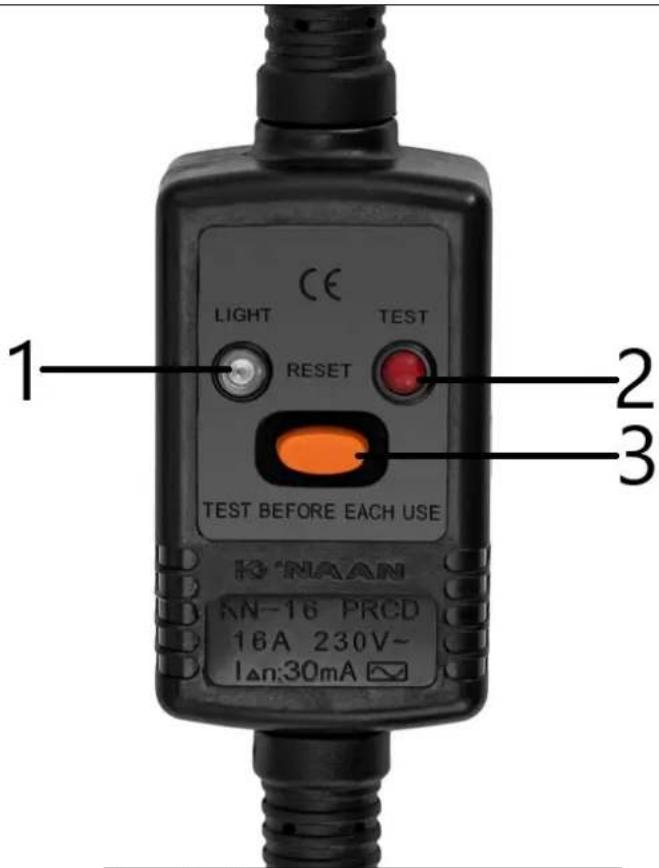

1 2 3 LIGHT TEST RESET TEST BEFORE EACH USE KINAAN AN-16 PRCD 16A 230V~ lan:30mA

1	Indikator
2	Testknapp
3	Återställ-knapp

Operationer

! Varningar:

1. Se till att strömförsörjningen till betongvibratorn matchar dess nominella effektbehov. Kontrollera också att eluttaget matchar kontakten på denna vibrator.
2. Om en förlängningskabel behövs, se till att den har en tvärsnittsarea på minst 1,5 mm². Varje anslutning måste vara säker, och uttaget ska matcha kontakten från vibratorn. Inspektera förlängningskabeln för att säkerställa att den inte är skadad.
3. Rör inte det vibrerande huvudet eller den värmeutstrålande delen av omvandlaren omedelbart efter att vibratorn slutat gå, eftersom det kan orsaka brännskador.
4. Kör aldrig vibratorn i mer än 3 minuter när den inte är nedsänkt i cementlera.
5. Sluta använda vibratorn omedelbart om det finns skador på strömkabeln eller slangen. Reparationer måste utföras av en kvalificerad fackman innan den används igen.
6. Undvik att flytta, lyfta eller dra i vibratorn i dess strömkabel eller RCD-kontakt.
7. Försök inte att modifiera vibratorns kontakt eller byt ut RCD-kontakten med en annan typ.
8. Stäng inte av strömförsörjningen medan det vibrerande huvudet är nedsänkt i cementlera.
9. Denna vibrator är endast avsedd för cementlera vibrerande ändamål. Använd den inte för andra applikationer.

Operationssteg:

1. Anslut vibratorkontakten till ett kompatibelt uttag. Tryck först på "Test"-knappen på RCD-kontakten och tryck sedan på "Reset" på RCD-kontakten för att bekräfta att indikatorlampan lyser. Indikatorlampan visar att strömanslutningen fungerar.
2. Lyft det vibrerande huvudet i slangen för att förhindra kontakt med föremål eller ytor. Börja köra vibratororn genom att trycka på ON/OFF-knappen på omvandlaren. Vibratorn startar vid en lägre frekvens och när sin högsta frekvens inom 5 sekunder. Väl i full hastighet, stäng av vibratororn med ON/OFF-knappen på omvandlaren.
3. Efter den första körningen är vibratorn klar för drift. Sätt in det vibrerande huvudet gradvis i cementleran. När du tar bort den, dra långsamt för att förhindra stänk.
4. När jobbet är klart, stäng av vibratorn och koppla bort strömförsörjningen. Inspektera utrustningen noggrant för att säkerställa att den inte är skadad före förvaring.
