Soort product	Hoogfrequente betontriller
Model	MSW-HFCV-A7
Nominale spanning	230 V / 50 Hz
Nominaal vermogen	2000 W
Uitgeoefende kracht	8,6 kN
Kopmaat	60 mm
IP-beschermingsklasse (kop)	IPX8
IP-beschermingsklasse (omvormer)	IPX5
Afmetingen (L x D x H)	2600 x 200 x 75 mm
Gewicht	14,4 kg
Voeding	Enkelfasig 230 V~ 50 Hz
Motor	Ingebouwde permanente magneetmotor
Ingebouwde beveiliging	Anti-blokkering van de trilkopp en thermische beveiliging tegen oververhitting
Veiligheidsvoorziening	PRCD (differentieelschakelaar) met Test- en Resetknoppen
Beoogd gebruik	Trillen van cementmodder (beton)
Gebruiksomstandigheden	Niet gebruiken in explosieve atmosfeer; houd de werkplek schoon en verlicht
Aanbevolen verlengkabel	Doorsnede van minimaal 1,5 mm² voor buitengebruik
Werking in de open lucht	Niet langer dan 3 minuten
Onderhoud	Reinigen na gebruik; regelmatige inspectie van kabel en slang; reparatie door een gekwalificeerde professional
Geluidsniveau	Laag geluidsniveau tijdens gebruik

Veelgestelde vragen - HFCVA7 MSW

Hoe sluit ik de triller correct aan?

Sluit de stekker aan op een compatibel 230 V~ stopcontact. Druk eerst op de Test-knop van de PRCD, daarna op de Reset-knop. Het lampje moet gaan branden, wat aangeeft dat de verbinding functioneert.

Hoe lang kan ik de triller in de open lucht laten werken?

Laat de triller nooit langer dan 3 minuten werken wanneer deze niet is ondergedompeld in cementmodder, anders kan oververhitting optreden.

Kan ik een verlengkabel gebruiken?

Ja, op voorwaarde dat deze een doorsnede heeft van minimaal 1,5 mm² en geschikt is voor buitengebruik. Elke verbinding moet beveiligd zijn.

Wat te doen als de voedingskabel of slang beschadigd is?

Stop onmiddellijk met het gebruik. Reparaties moeten worden uitgevoerd door een gekwalificeerde professional voordat u het apparaat opnieuw gebruikt.

Wat is de uitgeoefende kracht van model HFCVA7?

De uitgeoefende kracht is 8,6 kN, wat zorgt voor een effectieve trilling van beton.

Is het apparaat waterdicht?

De trilkopp is geclassificeerd als IPX8 (langdurige onderdompeling), terwijl de omvormer IPX5 is (beschermd tegen waterstralen). Dompel de omvormer niet onder.

Kan ik de omvormer volledig onderdompelen?

Nee, alleen de trilkopp is ontworpen voor onderdompeling. De omvormer moet uit het water blijven.

Hoe onderhoud ik de triller na gebruik?

Reinig de kop en slang grondig. Controleer op schade. Berg op een droge plaats buiten bereik van kinderen. Reparaties moeten worden uitgevoerd door een gekwalificeerde technicus.

Welk type stekker is nodig?

Het apparaat is ontworpen voor enkelfasige 230 V~ 50 Hz voeding. Gebruik een compatibel stopcontact; wijzig de stekker niet.

Wat zijn de ingebouwde beveiligingen?

De triller is uitgerust met een anti-blokkeringbeveiliging van de kop bij blokkering, een thermische beveiliging tegen oververhitting, en een PRCD (differentieelschakelaar) voor elektrische veiligheid.

GEBRUIKSAANWIJZING HFCVA7 MSW

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke vertalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie. Versies in andere talen zijn op aanvraag verkrijgbaar via [e-mail].

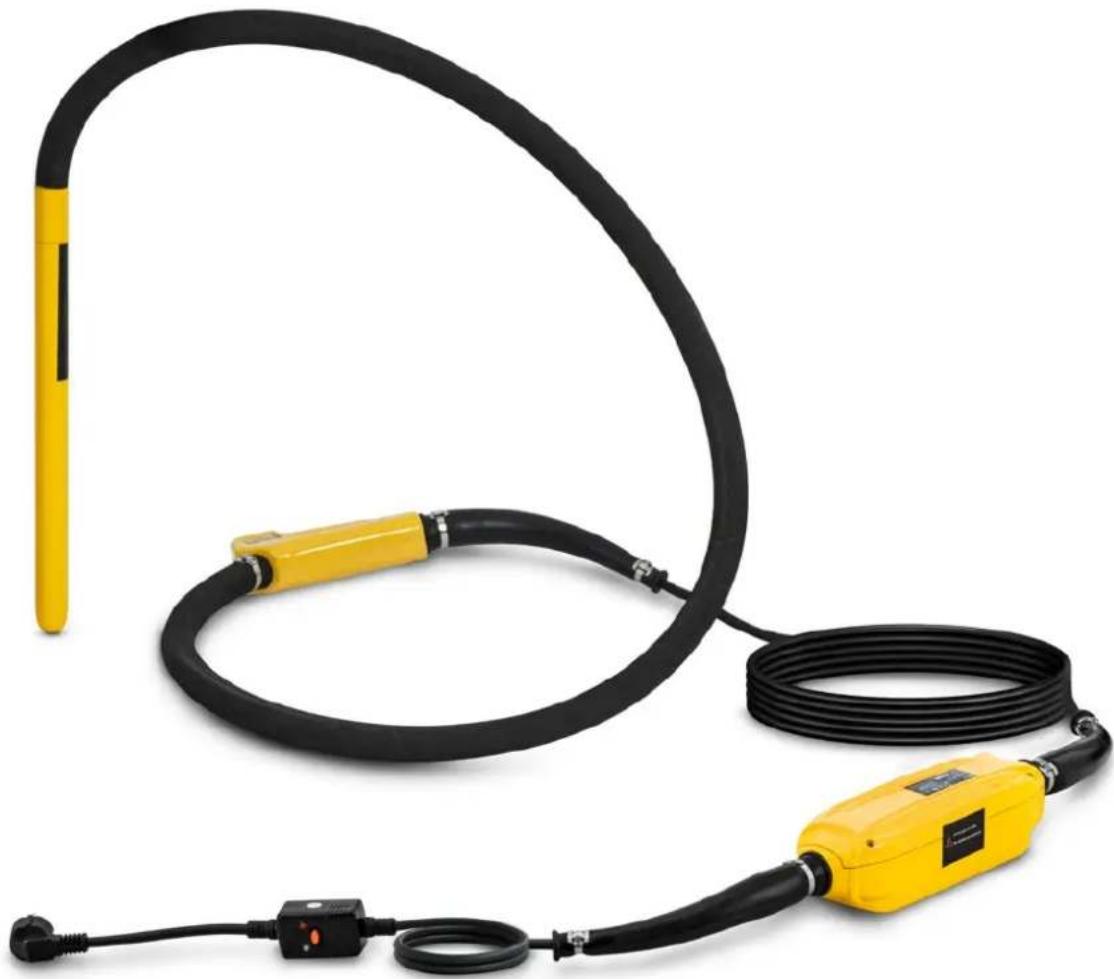

Technische gegevens

Parameter beschrijving	Parameter waarde
Productnaam	Hoge frequentie betonvibrator
Model	MSW-HFCV-A5	MSW-HFCV-A6	MSW-HFCV-A7
Nominale spanning [V~] / Frequentie [Hz]	230 / 50
Nominaal vermogen [W]	1000	1200	2000
Uitgeoefende kracht [kN]	1,5	3,2	8,6
Kopmaat [mm]	32	40	60
Beschermingsgraad IP	IPX8-geclassificeerde kop / IPX5-geclassificeerde converter
Afmetingen [breedte x diepte x hoogte; mm]	2550x200x80	2540x200x80	2600x200x75
Gewicht [kg]	8,9	10,6	14,4

Algemene veiligheidsmaatregelen en waarschuwingen

Veiligheid op de werkplek

1. Zorg ervoor dat de werkplek schoon en goed verlicht is.
2. Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals gebieden met ontvlambare vloeistoffen, gassen of stof.
3. Houd kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap gebruikt.

De juiste kleding

1. Draag geen losse kleding of sieraden die vast kunnen komen te zitten in bewegende delen.
2. Draag leren handschoenen wanneer u de trilslang hanteert.

Elektrische veiligheid

1. De stekker van het elektrische gereedschap moet in het stopcontact passen. Wijzig de stekker op geen enkele manier en gebruik geen adapters met geaarde elektrische gereedschappen.
2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen of koelkasten.
3. Gebruik het snoer nooit om elektrisch gereedschap te dragen, te trekken of uit het stopcontact te halen. Houd snoeren uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de knoop geraakte snoeren vergroten het risico op een elektrische schok.
4. Wanneer u buitenshuis elektrisch gereedschap gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Dit verkleint het risico op een elektrische schok.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezonde verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
2. Gebruik persoonlijke beschermingsmiddelen, zoals oogbescherming, stofmaskers, antislipschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de specifieke taak, om het risico op letsel te verkleinen.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op een stroombron en/of accu, of wanneer u het gereedschap oppakt of draagt.
4. Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap inschakelt.
5. Ga niet te ver. Zorg te allen tijde voor een goede houding en evenwicht.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrische gereedschap niet . Gebruik het alleen voor de doeleinden waarvoor het bedoeld is.
2. Haal de stekker uit het stopcontact en/of verwijder de accu voordat u aanpassingen doorvoert, accessoires verwisselt of het gereedschap opbergt.
3. Bewaar elektrisch gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en zorg ervoor dat ongeschoolde personen er geen toegang toe hebben.
4. Onderhoud elektrisch gereedschap regelmatig. Als de stroomkabel of de beschermhoezen beschadigd zijn, laat u deze vervangen door een gekwalificeerde technicus.
5. Gebruik het elektrische gereedschap, de accessoires en de hulpstukken in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het soort werk dat moet worden uitgevoerd. Het gebruiken van gereedschap voor onbedoelde taken kan gevaarlijke situaties opleveren.
6. Laat uw elektrisch gereedschap indien nodig onderhouden door een gekwalificeerde technicus die uitsluitend identieke vervangingsonderdelen gebruikt.

Dienst

- Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur, die uitsluitend identieke vervangingsonderdelen gebruikt.

⚠ Waarschuwing! De veiligheidsmaatregelen en instructies in deze handleiding kunnen niet alle mogelijke omstandigheden en situaties dekken. Het is van groot belang dat de operator begrijpt dat voorzichtigheid en gezond verstand essentieel zijn om risico's te beperken die niet in deze handleiding worden behandeld.

Algemene productkenmerken

1. De motor is geïntegreerd in de trilkop, waardoor er geen externe motor nodig is. Dit ontwerp maakt de bediening eenvoudiger en veiliger voor gebruikers.
2. De krachtige permanente magneetmotor zorgt voor een hoger rendement.
3. Hoge frequentie en opgewekte kracht resulteren in uitstekende trillingsprestaties.
4. Het apparaat kan rechtstreeks op een eenfasevoeding worden aangesloten. Zorg voor de juiste spanning:

- Gebruik een voeding van 230V-50Hz.

1. Er zit geen roterende as in de slang, wat het comfort voor de armen en handen van de gebruiker vergroot.
2. Ingebouwde beveiliging voorkomt dat de trilkop tijdens het gebruik vastloopt.
3. Thermische beveiliging voorkomt dat de motor oververhit raakt bij werking zonder belasting.
4. Het apparaat is ontworpen voor een langere levensduur en maakt minder geluid.

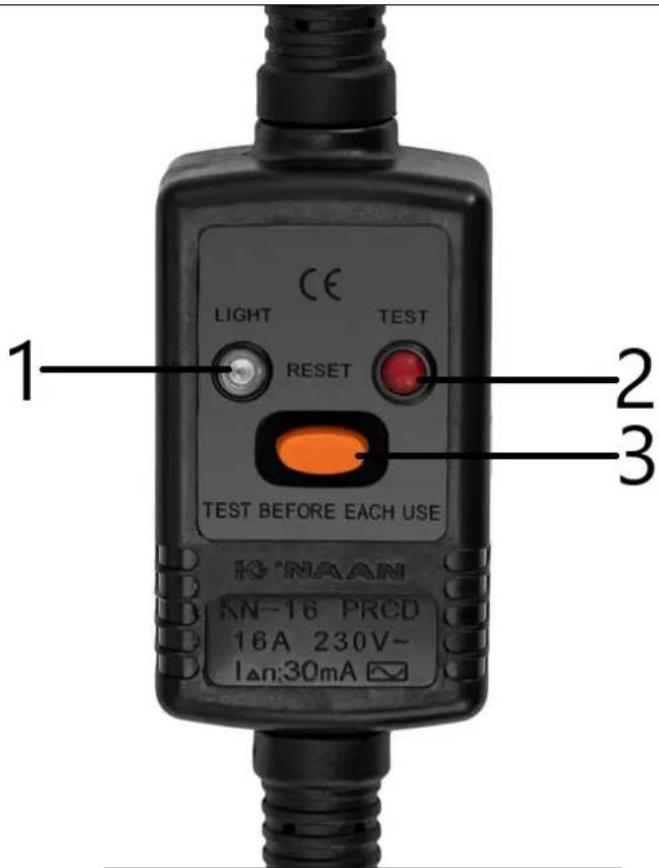

1 2 3 LIGHT TEST RESET TEST BEFORE EACH USE KINAAN AN-16 PRCD 16A 230V~ lan:30mA

1	Indicator
2	Testknop
3	Resetknop

Operaties

! Waarschuwingen:

1. Zorg ervoor dat de stroomtoevoer naar de betontrilmachine overeenkomt met het nominale vermogen. Controleer ook of het stopcontact geschikt is voor de stekker van deze vibrator.
2. Indien een verlengkabel noodzakelijk is, zorg er dan voor dat deze een doorsnede heeft van minimaal 1,5 mm ^2 . Elke verbinding moet stevig zijn en de stekker van de trilplaat moet passen bij de aansluiting. Controleer of de verlengkabel niet beschadigd is.
3. Raak de trilkop of het warmteafgevende deel van de omvormer niet aan direct nadat de trilfunctie is gestopt, omdat dit brandwonden kan veroorzaken.
4. Laat de trilnaald nooit langer dan 3 minuten draaien als deze niet in cementmodder is ondergedompeld.
5. Stop onmiddellijk met het gebruik van de vibrator als er schade is aan de stroomkabel of slang. Reparaties moeten door een gekwalificeerde vakman worden uitgevoerd voordat u het apparaat opnieuw kunt gebruiken.
6. Verplaats, til of trek de vibrator niet aan het netsnoer of de aardlekschakelaar.
7. Probeer niet de stekker van de trilmotor te wijzigen of de aardlekschakelaar te vervangen door een ander type.
8. Schakel de stroomtoevoer niet uit zolang de trilkop zich in cementmodder bevindt.
9. Deze trilnaald is uitsluitend bedoeld voor het trillen van cementmodder. Gebruik het niet voor andere toepassingen.

Bedieningsstappen:

1. Sluit de stekker van de trilnaald aan op een geschikt stopcontact. Druk eerst op de "Test"-knop op de aardlekschakelaar en druk vervolgens op de "Reset"-knop op de aardlekschakelaar om te bevestigen dat het indicatielampje brandt. Het indicatielampje geeft aan dat de stroomaansluiting functioneert.
2. Til de trilkop op aan de slang om contact met voorwerpen of oppervlakken te voorkomen. Start de trilfunctie door op de AAN/UIT-schakelaar op de omvormer te drukken. De vibrator start op een lagere frequentie en bereikt binnen 5 seconden de hoogste frequentie. Zodra de vibrator op volle snelheid is, schakelt u deze uit met de AAN/UIT-schakelaar op de omvormer.
3. Na de eerste run is de vibrator klaar voor gebruik. Plaats de trilkop geleidelijk in de cementmodder. Trek voorzichtig bij het verwijderen om spatten te voorkomen.
4. Zodra de klus geklaard is, schakelt u de trilnaald uit en haalt u de stekker uit het stopcontact. Controleer de apparatuur grondig om er zeker van te zijn dat er geen schade is voordat u deze opbergt.
