Type de produit	Vibrateur à béton haute fréquence
Modèle	MSW-HFCV-A7
Tension nominale	230 V / 50 Hz
Puissance nominale	2000 W
Force exercée	8,6 kN
Taille de la tête	60 mm
Indice de protection IP (tête)	IPX8
Indice de protection IP (convertisseur)	IPX5
Dimensions (L x P x H)	2600 x 200 x 75 mm
Poids	14,4 kg
Alimentation	Monophasée 230 V~ 50 Hz
Moteur	Moteur magnétique permanent intégré
Protection intégrée	Anti-blocage de la tête vibrante et protection thermique contre la surchauffe
Dispositif de sécurité	PRCD (interrupteur différentiel) avec boutons Test et Reset
Utilisation prévue	Vibration de boue de ciment (béton)
Conditions d'utilisation	Ne pas utiliser en atmosphère explosive ; garder la zone de travail propre et éclairée
Rallonge recommandée	Section d'au moins 1,5 mm² pour une utilisation en extérieur
Fonctionnement à l'air libre	Ne pas dépasser 3 minutes maximum
Entretien	Nettoyer après usage ; inspection régulière du câble et du tuyau ; réparation par un professionnel qualifié
Niveau sonore	Faible bruit en fonctionnement

FOIRE AUX QUESTIONS - HFCVA7 MSW

Comment brancher correctement le vibrateur ?

Branchez la fiche dans une prise compatible 230 V~. Appuyez d'abord sur le bouton Test du PRCD, puis sur le bouton Reset. Le voyant doit s'allumer, indiquant que la connexion est fonctionnelle.

Combien de temps puis-je faire fonctionner le vibrateur à l'air libre ?

Ne jamais faire fonctionner le vibrateur plus de 3 minutes lorsqu'il n'est pas immergé dans la boue de ciment, sous peine de surchauffe.

Puis-je utiliser une rallonge ?

Oui, à condition qu'elle ait une section d'au moins 1,5 mm² et qu'elle soit adaptée à une utilisation en extérieur. Chaque connexion doit être sécurisée.

Que faire si le câble d'alimentation ou le tuyau est endommagé ?

Arrêtez immédiatement l'utilisation. Les réparations doivent être effectuées par un professionnel qualifié avant toute réutilisation.

Quelle est la force exercée par le modèle HFCVA7 ?

La force exercée est de 8,6 kN, ce qui permet une vibration efficace du béton.

L'appareil est-il étanche ?

La tête vibrante est classée IPX8 (immersion prolongée), tandis que le convertisseur est classé IPX5 (protégé contre les jets d'eau). Ne pas immerger le convertisseur.

Puis-je immerger complètement le convertisseur ?

Non, seul la tête vibrante est conçue pour l'immersion. Le convertisseur doit rester hors de l'eau.

Comment entretenir le vibrateur après utilisation ?

Nettoyez soigneusement la tête et le tuyau. Inspectez tout dommage. Rangez dans un endroit sec et hors de portée des enfants. Les réparations doivent être effectuées par un technicien qualifié.

Quel type de prise est nécessaire ?

L'appareil est conçu pour une alimentation monophasée 230 V~ 50 Hz. Utilisez une prise compatible ; ne modifiez pas la fiche.

Quelles sont les protections intégrées ?

Le vibrateur est équipé d'une protection anti-blocage de la tête en cas de blocage, d'une protection thermique contre la surchauffe, et d'un PRCD (interrupteur différentiel) pour la sécurité électrique.

MODE D'EMPLOI HFCVA7 MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique. Nous avons fait tout notre possible pour garantir l'exactitude de la traduction, mais veuillez noter que les traductions automatiques ne sont pas parfaites et ne sont pas destinées à remplacer les traducteurs humains. La version officielle du manuel d'utilisation est en anglais. Les éventuelles différences entre la version traduite et l'original anglais ne sont pas juridiquement contraignantes. Si vous avez des questions sur l'exactitude de la traduction, veuillez vous référer à la version anglaise, qui est la référence officielle. D'autres versions linguistiques sont disponibles sur demande via [e-mail].

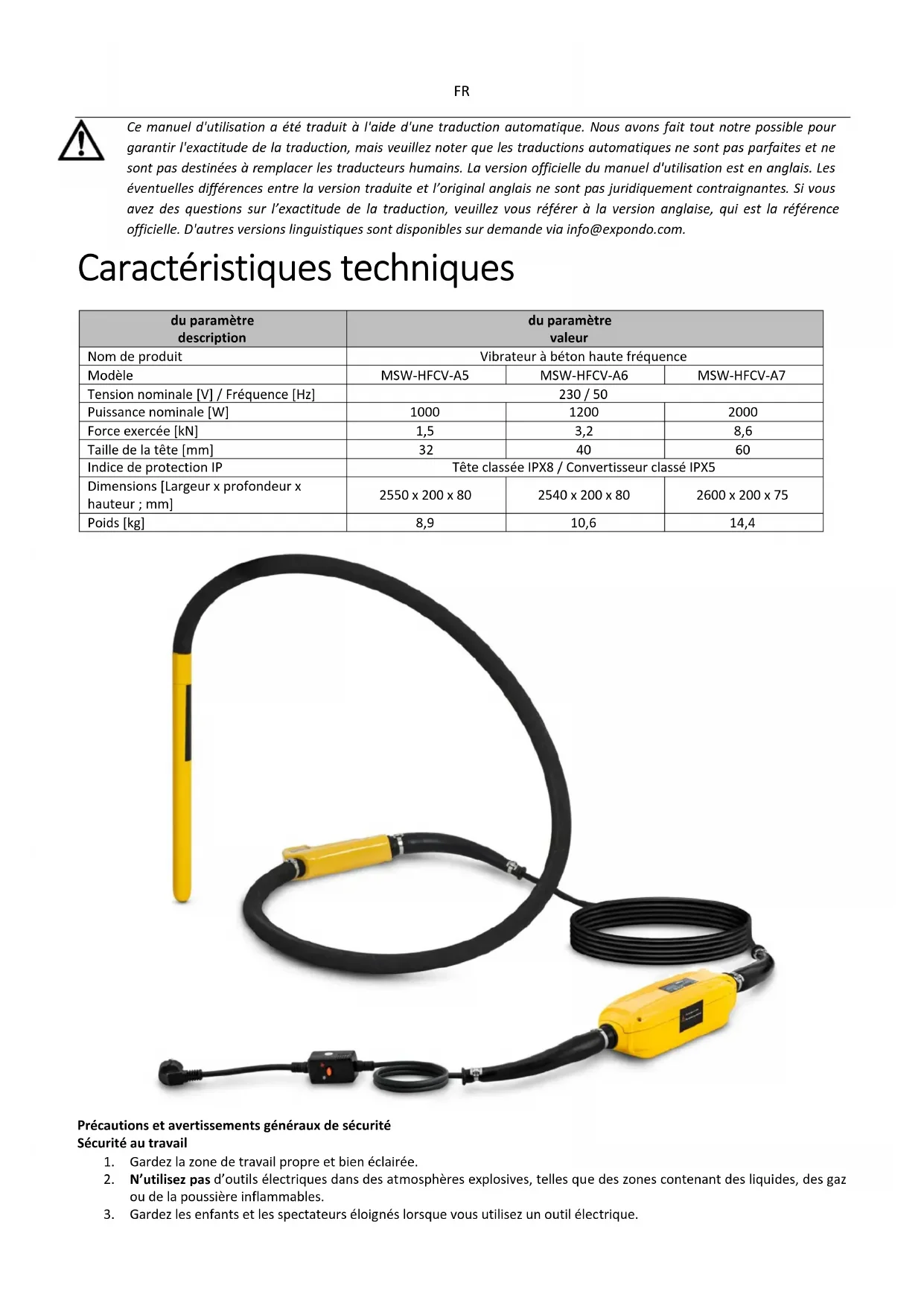

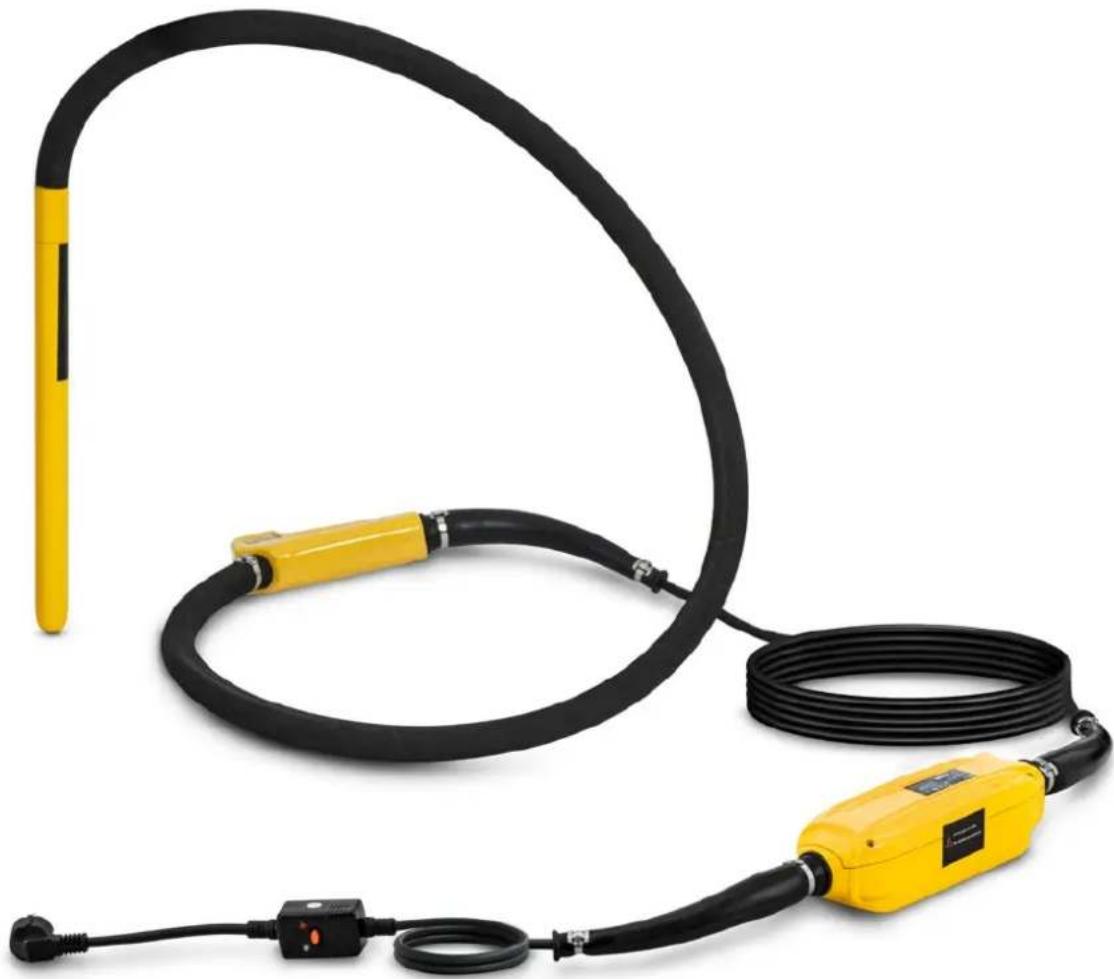

Caractéristiques techniques

du paramètre description	du paramètre valeur
Nom de produit	Vibrateur à béton haute fréquence
Modèle	MSW-HFCV-A5	MSW-HFCV-A6	MSW-HFCV-A7
Tension nominale [V] / Fréquence [Hz]	230 / 50
Puissance nominale [W]	1000	1200	2000
Force exercée [kN]	1,5	3,2	8,6
Taille de la tête [mm]	32	40	60
Indice de protection IP	Tête classée IPX8 / Convertisseur classé IPX5
Dimensions [Largeur x profondeur x hauteur ; mm]	2550 x 200 x 80	2540 x 200 x 80	2600 x 200 x 75
Poids [kg]	8,9	10,6	14,4

Précautions et avertissements généraux de sécurité

Sécurité au travail

1. Gardez la zone de travail propre et bien éclairée.
2. N'utilisez pas d'outils électriques dans des atmosphères explosives, telles que des zones contenant des liquides, des gaz ou de la poussière inflammables.
3. Gardez les enfants et les spectateurs éloignés lorsque vous utilisez un outil électrique.

Tenue vestimentaire appropriée

1. Ne portez pas de vêtements amples ni de bijoux qui pourraient se coincer dans les pièces mobiles.
2. Portez des gants en cuir lors de la manipulation du tuyau du vibrateur.

Sécurité électrique

1. Les fiches des outils électriques doivent correspondre à la prise. Ne modifiez jamais la prise de quelque façon que ce soit et n'utilisez pas d'adaptateurs avec des outils électriques reliés à la terre.
2. Évitez tout contact corporel avec des surfaces reliées à la terre, telles que des tuyaux, des radiateurs, des cuisinières ou des réfrigérateurs.
3. N'utilisez jamais le cordon pour transporter, tirer ou débrancher des outils électriques. Gardez les cordons loin de la chaleur, de l'huile, des bords tranchants ou des pièces mobiles. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique.
4. Lorsque vous utilisez un outil électrique à l'extérieur, utilisez une rallonge conçue pour une utilisation en extérieur. Cela réduit le risque de choc électrique.

Sécurité personnelle

1. Restez vigilant, faites attention à ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas d'outil électrique si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments.
2. Utilisez un équipement de protection individuelle, tel qu'une protection des yeux, un masque anti-poussière, des chaussures de sécurité antidérapantes, un casque de sécurité ou une protection auditive, en fonction de la tâche spécifique, afin de réduire le risque de blessure.
3. Empêcher tout démarrage accidentel. Assurez-vous que l'interrupteur est en position d'arrêt avant de le connecter à une source d'alimentation et/ou à une batterie, ou lorsque vous prenez ou transportez l'outil.
4. Retirez toutes les clés de réglage ou les clés à molette avant de mettre l'outil électrique sous tension.
5. Ne vous étendez pas trop. Maintenez une bonne position et un bon équilibre à tout moment.

Utilisation et entretien des outils électriques

1. Ne forcez pas l'outil électrique. Utilisez-le uniquement pour les applications prévues.
2. Débranchez la fiche de la source d'alimentation et/ou retirez la batterie avant d'effectuer des réglages, de changer des accessoires ou de ranger l'outil.
3. Rangez les outils électriques inutilisés hors de portée des enfants et empêchez leur accès aux personnes non formées.
4. Entretenez régulièrement les outils électriques. En cas de dommage, faites remplacer le câble d'alimentation ou les gaines de protection par un technicien qualifié.
5. Utilisez l'outil électrique, les accessoires et les pièces jointes conformément à ces instructions, en tenant compte des conditions de travail et du type de travail à effectuer. L'utilisation d'un outil pour des tâches non prévues peut entraîner des situations dangereuses.
6. Si nécessaire, faites entretenir votre outil électrique par un technicien qualifié utilisant uniquement des pièces de rechange identiques.

Service

- Faites entretenir votre outil électrique par un réparateur qualifié, en utilisant uniquement des pièces de rechange identiques.

Attention ! Les précautions de sécurité et les instructions contenues dans ce manuel ne peuvent pas couvrir toutes les conditions et situations potentielles. Il est essentiel que l'opérateur comprenne que la prudence et le bon sens sont essentiels pour atténuer les risques non couverts dans ce manuel.

Caractéristiques générales du produit

1. Le moteur est intégré à la tête vibrante, éliminant ainsi le besoin d'un moteur externe. Cette conception rend l'opération plus facile et plus sûre pour les utilisateurs.
2. Le puissant moteur magnétique permanent offre une efficacité supérieure.
3. La haute fréquence et la force excitée permettent d'obtenir d'excellentes performances en matière de vibration.
4. L'appareil peut se connecter directement à une alimentation monophasée. Assurez-vous que la tension est correcte : Utilisez une alimentation 230 V-50 Hz.
5. Il n'y a pas d'arbre rotatif à l'intérieur du tuyau, ce qui offre un plus grand confort pour les bras et les mains de l'opérateur.
6. La protection intégrée empêche le blocage de la tête vibrante pendant le fonctionnement.
7. La protection thermique empêche la surchauffe du moteur pendant le fonctionnement à vide.
8. L'appareil est conçu pour une durée de vie plus longue et fonctionne avec un bruit réduit.

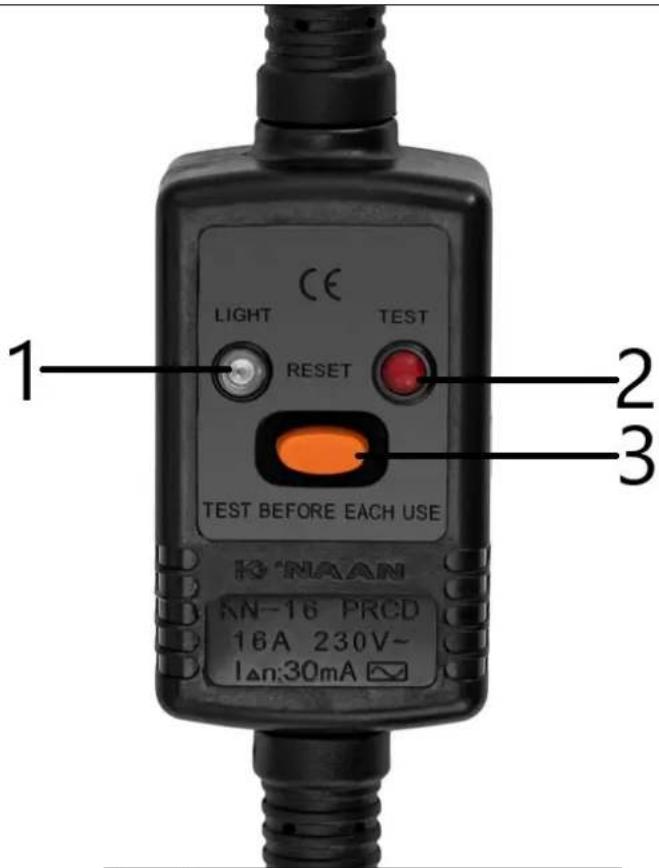

1 2 3 LIGHT TEST RESET TEST BEFORE EACH USE KINAAN AN-16 PRCD 16A 230V~ lan:30mA

1	Indicateur
2	Bouton de test
3	Bouton de réinitialisation

Opérations

▲ 1 . Avertissements :

1. Assurez-vous que l'alimentation électrique du vibrateur à béton correspond à sa puissance nominale requise. Vérifiez également que la prise d'alimentation correspond à la fiche de ce vibrateur.
2. Si une rallonge est nécessaire, assurez-vous qu'elle possède une section d'au moins 1,5 mm². Chaque connexion doit être sécurisée et la prise doit correspondre à la fiche du vibrateur. Inspectez le câble d'extension pour vous assurer qu'il n'est pas endommagé.
3. Ne touchez pas la tête vibrante ou la partie rayonnant la chaleur du convertisseur immédiatement après l'arrêt du vibrateur, car cela pourrait provoquer des brûlures.
4. Ne jamais faire fonctionner le vibrateur plus de 3 minutes lorsqu'il n'est pas immergé dans la boue de ciment.
5. Arrêtez immédiatement d'utiliser le vibrateur si le câble d'alimentation ou le tuyau est endommagé. Les réparations doivent être effectuées par un professionnel qualifié avant de l'utiliser à nouveau.
6. Évitez de déplacer, de soulever ou de tirer le vibrateur par son câble d'alimentation ou sa fiche RCD.
7. N'essayez pas de modifier la fiche du vibrateur ou de remplacer la fiche RCD par un autre type.
8. Ne coupez pas l'alimentation électrique lorsque la tête vibrante est immergée dans la boue de ciment.
9. Ce vibrateur est destiné uniquement à la vibration de la boue de ciment. Ne l'utilisez pas pour d'autres applications.

Étapes de l'opération :

1. Branchez la fiche du vibreur sur une prise compatible. Appuyez d'abord sur le bouton « Test » de la prise RCD, puis appuyez sur « Reset » sur la prise RCD pour confirmer que le voyant est allumé. Le voyant lumineux indique que la connexion électrique est fonctionnelle.
2. Soulevez la tête vibrante par le tuyau pour éviter tout contact avec des objets ou des surfaces. Commencez à faire fonctionner le vibrateur en appuyant sur l'interrupteur MARCHE/ARRÊT du convertisseur. Le vibrateur démarrera à une fréquence plus basse et atteindra sa fréquence la plus élevée dans les 5 secondes. Une fois à pleine vitesse, éteignez le vibrateur à l'aide de l'interrupteur ON/OFF du convertisseur.
3. Après le premier fonctionnement, le vibrateur est prêt à fonctionner. Insérez progressivement la tête vibrante dans la boue de ciment. Lors du retrait, tirez lentement pour éviter les éclaboussures.
4. Une fois le travail terminé, éteignez le vibrateur et débranchez l'alimentation électrique. Inspectez soigneusement l'équipement pour vous assurer qu'il n'est pas endommagé avant de le ranger.
