Type de produit	Vibrateur à béton haute fréquence
Modèle	MSW-HFCV-40-C
Tension nominale	230 V / 50 Hz
Puissance nominale	2000 W
Taille de la tête vibrante	40 mm
Indice de protection tête vibrante	IPX8
Indice de protection convertisseur	IPX5
Poids	20,55 kg
Moteur	Moteur magnétique permanent intégré à la tête
Fréquence de vibration	Haute fréquence (atteinte en 5 secondes environ)
Protection thermique	Oui, contre surchauffe en fonctionnement à vide
Protection contre blocage	Oui, intégrée
Type de câble d'alimentation	Avec fiche RCD (dispositif de courant résiduel)
Alimentation	Monophasée, connexion directe
Utilisation prévue	Vibration de boue de ciment
Température de fonctionnement	Ne pas toucher immédiatement après arrêt (risque de brûlure)
Section de câble d'extension recommandée	≥ 1,5 mm² avec conducteur de terre
Durée maximale de fonctionnement à vide	3 minutes

FOIRE AUX QUESTIONS - HFCV-40-C MSW

Comment vérifier que l'alimentation électrique correspond au vibrateur ?

Avant utilisation, assurez-vous que la tension et la fréquence de l'alimentation correspondent aux valeurs nominales indiquées sur la plaque du vibrateur (230 V / 50 Hz). Vérifiez également que la prise est compatible avec la fiche.

Quel type de câble d'extension utiliser pour le vibrateur ?

Utilisez un câble d'extension avec une section d'au moins 1,5 mm², muni d'un conducteur de terre et d'une prise adaptée à la fiche du vibrateur. Assurez-vous qu'il n'est pas endommagé.

Pourquoi ne faut-il pas toucher la tête vibrante après l'arrêt ?

La tête vibrante et le convertisseur peuvent être très chauds immédiatement après l'arrêt. Attendez qu'ils refroidissent pour éviter tout risque de brûlure.

Peut-on faire fonctionner le vibrateur hors de la boue de ciment ?

Ne jamais faire fonctionner le vibrateur plus de 3 minutes lorsque la tête n'est pas immergée dans la boue de ciment, sous peine d'endommager le moteur ou de provoquer une surchauffe.

Comment effectuer un essai de fonctionnement ?

Soulevez la tête vibrante par le tuyau pour qu'elle ne touche aucun objet. Branchez l'appareil, appuyez sur 'Test' puis 'Reset' sur la prise RCD pour allumer le voyant. Ensuite, actionnez l'interrupteur ON/OFF du convertisseur : la tête démarre à basse fréquence et atteint sa fréquence maximale en 5 secondes. Éteignez après l'essai.

Comment plonger la tête vibrante dans le béton ?

Après l'essai, plongez lentement et doucement la tête vibrante dans la boue de ciment pendant que le vibrateur fonctionne. Ne la forcez pas et évitez tout contact avec des obstacles.

Que faire après avoir terminé le travail ?

Retirez lentement la tête de la boue de ciment, éteignez le vibrateur, puis débranchez-le de l'alimentation électrique. Inspectez soigneusement l'appareil pour détecter tout dommage avant de le ranger ou de le réutiliser.

Peut-on réparer soi-même le câble d'alimentation endommagé ?

Non. Si le câble ou la fiche RCD est endommagé, arrêtez immédiatement l'utilisation et faites-le réparer par un professionnel qualifié. Ne remplacez jamais la fiche par un autre type.

Quels équipements de protection individuelle sont recommandés ?

Portez toujours une protection oculaire, des gants en cuir pour manipuler le tuyau, des chaussures de sécurité antidérapantes, et selon les besoins un casque, un masque anti-poussière ou une protection auditive.

Comment nettoyer et ranger le vibrateur ?

Après utilisation, nettoyez la tête vibrante et le tuyau avec un chiffon humide pour enlever les résidus de ciment. Ne plongez jamais le convertisseur dans l'eau. Rangez l'appareil dans un endroit sec et hors de portée des enfants.

MODE D'EMPLOI HFCV-40-C MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre comport. Des efforts raisonnables ont été faits pour vous fournir une traduction précise; cependant, aucune traduction automatique n'est parfaite et ne pourrait jamais replacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

1. Caractéristiques techniques

du paramètre description	du paramètre valeur
Nom de produit	Vibrateur à béton haute fréquence
Modèle	MSW-HFCV-60	MSW-HFCV-32	MSW-HFCV-40
Tension nominale [V] / Fréquence [Hz]	230 / 50
Puisance nominale [W]	2000	1000	1200
Taille de la tête [mm]	60	32	40
Indice de protection IP pour la tête vibrante	IPX8
Indice de protection IP pour convertisseur	IPX5
Poids [kg]	19,46	10,35	12,81
Nom de produit	Vibrateur à béton haute fréquence
Modèle	MSW-HFCV-50	MSW-HFCV-60-C	MSW-HFCV-40-C
Tension nominale [V] / Fréquence [Hz]	230 / 50
Puisance nominale [W]	1500	2000	2000
Taille de la tête [mm]	50	60	40
Indice de protection IP pour la tête vibrante	IPX8
Indice de protection IP pour convertisseur	IPX5
Poids [kg]	16,25	20,55	20,55

Nom de produit	Vibrateur à béton haute fréquence
Modèle	MSW-HFCV-50-C
Tension nominale [V] / Fréquence [Hz]	230 / 50
Puisance nominale [W]	1500
Taille de la tête [mm]	50
Indice de protection IP pour la tête vibrante	IPX8
Indice de protection IP pour convertisseur	IPX5
Poids [kg]	17,26

2. Opérations

1. AVENTISSEMENTS:

1. Vérification de l'alimentation électrique : Assurez-vous que l'alimentation électrique du vibrator à béton correspond à l'alimentation électrique nominale indiquée sur le vibrator. Vérifiez également que la prise d'alimentation est compatible avec la fiche du vibrator.
2. Utilisation du cable d'extension : si un cable d'extension est nécessaire, assurez-vous que la section transversale du cable n'est pas inférieure à 1,5 mm². Le cable rallonge doit être doté d'une connexion à la terre. La prise du cable rallonge doit correspondre à la fiche du vibrator. Assurez-vous que le cable d'extension n'est pas endommagé.
3. Avertissement relatif à la chaleur : NE TOUCHEZ PAS la tête vibrante ou la partie de rayonnement thermique du convertisseur immédiatement après l'arrêt du vibrateur, car cela pourrait provoquer des brûlures.
4. Durée de fonctionnement: Ne jamais faire fonctionner le vibrateur pendant plus de 3 minutes lorsque la tête vibrante n'est pas immergée dans la boue de ciment.

5. Sécurité du cable et du tuyau: Si le cable d'alimentation ou le tuyau est gravement endommagé, arrêtez immédiatement d'utiliser le vibrator. Faites-le réparer par un professionnel qualifié avant de le réutiliser.

6. Manipulation du vibrator : Ne jamais déplacer, soulever ou tirer le vibrator en tirant sur son cable d'alimentation ou sa fiche RCD.

7. Aucune modification : NE PAS modifier le vibrator, par exemple en remplaçant la fiche RCD par un autre type de fiche.
8. Déconnexion de l'alimentation : NE PAS débrancher l'alimentation électrique lorsque la tête vibrante est immergee dans la boue de ciment.
9. Utilisation appropriée : Ce vibrateur est destiné uniquement à faire vibrer de la boue de ciment. NE l'utilisez PAS pour d'autres applications.

Étapes de l'opération :

1. Connexion électrique :

O Branchez la fiche du vibrateur sur la prise appropriée.
○ Appuyez d'abord sur le bouton « Test » de la prise RCD, puis appuyez sur « RESET » sur la prise RCD pour vérifier si levoyant s'allume. La connexion électrique est confirmée lorsque le voyant est allumé après avoir appuyé sur le bouton « RESET »

1. Essai:

○ Soulevez la tête vibrante par le tuyau pour éviter qu'elle ne touche des objets ou le sol.
Effectuez un essai en appuyant sur l'interrupteur ON/OFF du convertisseur. La tete vibrante demarrera à une fréquence plus BASSE et atteindre sa fréquence la plus élevé en 5 secondes environ.
OÀpRES l'essai, éteignez le vibrateur à l'aide de l'interrupteur ON/OFF du convertisseur.

1. Pendant l'opération :

OÀpRES l'essay, le vibrateur est pret à l'emploi. Plongez lentement et doucement la tete vibrante dans la boue de ciment pendant le fonctionnement.
O Une fois le travail terminé, retirez lentement la tete vibrante de la boue de ciment.

1. Post-opératione :

O Eteignez le vibrateur et debranchez-le de l'alimentation electrique.
○ Inspectez soigneusement le vibrator pour détecter tout dommage avant de le ranger ou de le réutiliser.

1. ATTENTION!

Avant d'utiliser votre vibrateur à béton, veuilles lire attentivement ce manuel et suivre toutes les consignes de sécurité. Conserve ce manuel pour référence ultérieure.

3. Précautions et averissements généraux de sécurité

Sécurité de la zone de travail :

• Zone propre et bien éclairée : Gardez la zone de travail propre et bien éclairée pour éviter les accidents.

• Évitez les atmosphères explosives : n'utilise pas d'outils électriques dans des environnements explosifs, par exemple en présence de liquides, de gaz ou de poussières inflammables.

• Tenir les enfants et les personnes à proximé éloignés : Assurez-vous que les enfants et les personnes à proximé se trouvent à une distance de sécurité pendant l'utilisation de l'outil électrique.

S'habiller correctement :

• Évitez les vêtements amples et les bijoux: Ne portez pas de vêtements amples ni de bijoux qui pourrait se coincer dans les pieces mobiles.
• Portez des gants de protection : utilisez des gants en cuir lorsque vous manipulez le tuyau du vibrateur pour protégger vos mains.

Sécurité électrique :

• Utilisation appropriée de la prise : les fiches des outils électriques doivent correspondre à la prise. Ne modifies jamais la prise de chaque façon que ce soit et n'utilise pas d'adaptateurs avec des outils électriques reliés à la terre.
• Evitez les surfaces reliées à la terre : évitez tout contact avec des surfaces reliées à la terre, telles que des tuyaux, des radiateurs, des cusinières ou des réfrigerateurs, afin de réduire le risque de choc électrique.
• Protégez le cordon d'alimentation : n'utilisez jamais le cordon pour transporter, tirer ou débrancher l'outil. Gardez le cordon loin de la chaleur, de l'huile, des bords tranchants et des pieces mobiles pour éviter tout dommage.
• Utilisez des rallonges adaptées : lorsque vous utilisez un outil électrique à l'extérieur, utilisez une rallonge conçue pour une utilisation en extérieur afin de réduire le risque de chocoléctrique.

Sécurité personnelle :

• Restez vigilant : restez toujours attentif, faites preuve de bon sens et n'utilisez pas l'outil électrique si vous estes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments.
• Portez un équipement de protection individuelle : Portez toujours une protection pour les yeux et envisagez d'utiliser d'autres équipements de protection tels qu'un masque anti-poussière, des chaussures de sécurité

antidérapantes, un casque de sécurité ou une protection auditive, selon la situation.

• Évitez tout démarrage involontaire: assurez-vous que l'interrupteur est en position d'arrêt avant de connecter l'outil à une source d'alimentation ou à une batterie, ou lorsque vous prenez ou transportez l'outil.
• Retirer les outils de réglage: Retirrez toutes les clés de réglage avant demettre l'outil électrique sous tension.
• Maintainir l'équilibre : Gardez toujours une bonne position et un bon équilibre pour éviter les chutes.

Utilisation et entretien des outils électriques :

• Vérifiez la fonctionnalité de l'interrupteur : n'utilisez pas l'outil électrique si l'interrupteur ne permet pas de l'allumer et de l'éteindre correctement.
• Débranche l'alimentation lorsque l'outil n'est pas utilisé : débranchez l'outil ou retirez la batterie avant de régler, de changer d'accessoires ou de ranger l'outil électrique.
• Stocker en toute sécurité : Gardez les outils électriques inutilisés hors de portée des enfants et ne laissez pas des personnes non formées les utiliser.
• Entretenir l'outil: Si le cable d'alimentation ou ses gains de protection sont endommages, cessez immédiatement d'utiliser l'outil et faites-le réparer par une personne qualifiée.
• Suívez les instructions du fabricant : utilisez l'outil, les accessoires et les embouts conformément aux instructions du fabricant, en tenant compte des conditions de travail et de la tâche à accomplir. L'utilisation de l'outil à des fins non prévues peut creer des situations dangereuses.

Service:

• Service qualifié : Faites entreir vos rout électrique par un réparateur qualifié utilisant uniquement des pieces de rechange identiques.

Les précautions de sécurité et les instructions fournies dans ce manuel ne peuvent pas couvoir toutes les situations possibles qui peuvent survenir. Il est de la responsabilité de l'opérateur de faire preuve de bon sens et de prudence pendant l'utilisation, car ces facteurs ne peuvent pas'être intégrés dans le manuel mais doivent être appliqués par l'opérateur.

4. Caractéristiques générales du produit

1. Mateur intégré à la tête vibrante. Aucun moteur externe supplémentaire n'est nécessaire, beaucoup plus simple et sur pour les opérateurs.
2. Un puissant moteur magnétique permanent est utilisé pour une meilleure efficacité.
3. La haute fréquence et la force excité conduit à d'excellentes performances de vibration.
4. Il peut être connecté directement à une alimentation monophasée.
5. Il n'y a pas d'arbre de rotation à l'intérieur du tuyau. Par conséquent, la sensation au niveau des bras et des mains de l'opérateur est beaucoup plus comfortable.
6. Une protection est intégrée pour éviter que la tête vibrante ne se bloque pendant le fonctionnement.
7. La protection thermique est conçue pour empêcher la surchauffe du moteur pendant le fonctionnement à vide.
8. Durée de vie plus longue et niveau de bruit plus faible.

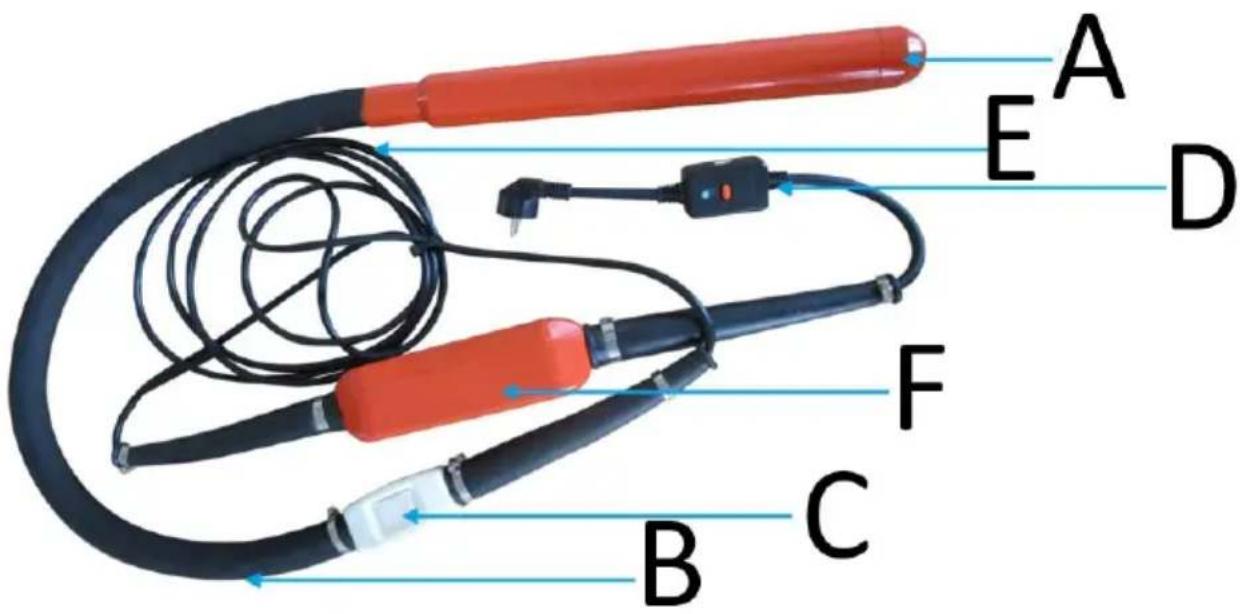

5. Structure du produit

MSW-HFCV-60

MSW-HFCV-32

MSW-HFCV-40

MSW-HFCV-50

MSW-HFCV-60-C

MSW-HFCV-40-C

MSW-HFCV-50-C

A

Tête vibrante

B

Tuyau

C MARCHE/ARRÉT
D Fiche RCD
E Câble d'alimentation
F Convertisseur

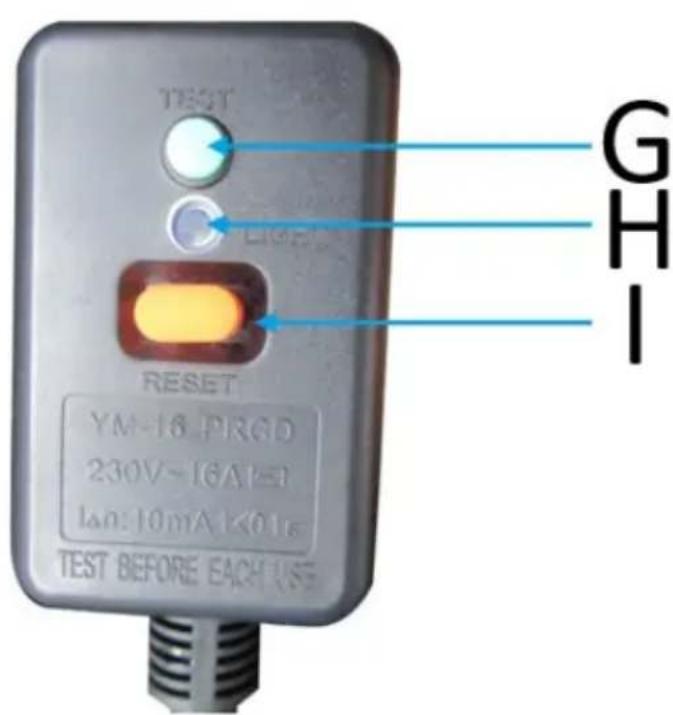

G Test
H Indicateur
I Réinitialiser

Paşii de fonctionare:
