NAVODILA ZA UPORABO HFCV-40-C MSW

Pravilno se odjenite:

• Izbjegavaje široku odjecu i nakit: Ne nosite široku odjecu ili nakit koji bi mogli zapeti zaPokretne dijelove.
• Nosite zašitne rukavice: koristite kožne rukavice kada rukujete crijevom vibratora kako biste zašitili ruke.

Elektricna sigurnost:

• Ispravna uporaba utikača: Utikači elektricnog alata moraju odgovarati utičnici. Nikada ni na koji način ne mistranjte utikač i nemojte koristiti adapterske utikače s uzemljenim elektricnim alatima.
• lzbjegavaje uzemljene povrsine: lzbjegavaje kontakt s uzemljenim povrsinama, kao sto su cijevi, radijatori, stednjaci ili hladnjaci, kako biste smanjili rizik od strujnog udara.
• Zašitite kabel za napajanje: Nikada nemojte koristiti kabel za nošenje, povlačenje ili isključivanje alata. Držite kabel dalje od topline, ulja, oštrih rubova iPokretnih dijelova kako biste sprijecili oštećenje.
• Koristite prikladne produktne kabele: Kada radite s elektricnim alatom na otvorenom, koristite produktni kabel namijenjen za vanjsku uporabu;kako biste smanjili rizik od strujnog udara.

Osobna sigurnost:

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevalanjem. Vloženi so bili razumlni napori, da se zagotovi točen prevailod; vendar noben avtomatiziran prevailod ni popoln niti ni namenjen nadomestitvi cloveskih prevalajcev. Uradni uporabniški priročnik je angleška razlìčica. Kakrsna koli naskladja ali razlike, ustvarjene v prevailodu, niso zavezujoće in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakrsna koli vprašanja v zvezis točnostjo informacij v uporabniškem priročniku, si oglejte angleško razlìčico te vsebine, ki je uradna razlìčica.

1. Tehnični podatki

Parameter opis	Parameter vrednost
Ime izdelka	Visokofrekvenčni vibrator za beton
Model	MSW-HFCV-60	MSW-HFCV-32	MSW-HFCV-40
Nazivna napetost [V~] / frekvenca [Hz]	230 / 50
Nazivna moč [W]	2000	1000	1200
Velikost glave [mm]	60	32	40
Stopnja zašcite IP za vibracijsko glavo	IPX8
Stopnja zašcite IP za pretvornik	IPX5
Teža [kg]	19,46	10,35	12,81
Ime izdelka	Visokofrekvenčni vibrator za beton
Model	MSW-HFCV-50	MSW-HFCV-60-C	MSW-HFCV-40-C
Nazivna napetost [V~] / frekvenca [Hz]	230 / 50
Nazivna moč [W]	1500	2000	2000
Velikost glave [mm]	50	60	40
Stopnja zašcite IP za vibracijsko glavo	IPX8
Stopnja zašcite IP za pretvornik	IPX5
Teža [kg]	16,25	20,55	20,55
Ime izdelka	Visokofrekvenčni vibrator za beton
Model	MSW-HFCV-50-C
Nazivna napetost [V~] / frekvenca [Hz]	230 / 50
Nazivna moč [W]	1500
Velikost glave [mm]	50
Stopnja zašcite IP za vibracijsko glavo	IPX8
Stopnja zašcite IP za pretvornik	IPX5
Teža [kg]	17,26

2. Operacije

1. OPOZORILA:

1. Preverjanje napajanja: Zagotovite, da napajanje za betonski vibrator ustreza nazivni moči, ki je navedena na vibratorju. Preverite tudi, ali je vtičnica združljiva z vtičem vibratorja.
2. Uporaba podaljška: Če je potreben podaljšek, se prepričajte, da prečni prerez kabla ni manjiši od 1,5 mm². Podaljšek mora imeti ozemljitveni priključek. Vtičnica na podaljšku se mora ujemati z vtičem vibratorja. Prepričajte se, da je podaljšek nepoškodovan.
3. Opozorilo o vročini: NE dotikajte se vibrirajuće glave ali dela pretvornika za toplotno sevanje takoj, ko vibrator preneha delovati, saj lahko povzročita opekline.
4. Čas delovanja: vibratorja nikoli ne uporabljajte več kot 3 minute, Če vibrirajuča glava ni potopljena v cementno blato.
5. Varnost kablov in cevi: Če je napajalni kabel ali cev močno poskodovana, takoj prenehajte uporabljati vibrator. Pred ponovno uporabo njga popravi usposobljen strokovnjak.
6. Ravnanje z vibratorjem: Nikoli ne premikajte, dvigujte ali vlecite vibratorjatako, da povlečete njegov napajalni kabel ali RCD vtic.

7. Brez spreememb: NE spreminjaje vibratorja, kot je zamenjava RCD vtiča z drugo vrsto vtiča.

8. Prekinitev napajanja: NE odklopite napajanja, medtem ko je vibrirajoča glava potopljena v cementno blato.

9. Pravilna uporaba: Ta vibrator je namejen izključno za vibriranje cementsnega blata. NE uporabljajte ga za druge aplikacije.

Koraki delovanja:

Pred uporabo vibratorja za beton natančno preberite ta priročnik in upoštevajte vsa varnostna navodila. Shranite ta priročnik za prihodnjo uporabo.

3. Splošni varnostni ukrepi in opozorila

Varnost na delovnem mestu:

• Čisto in dobro osvetljeno območje: Delovno območje njao bčisto in dobrosvetljeno, da preprečite nasrešće.
• Izogibajte se eksplozivnim atmosferam: elektricnega orodja ne uporabljaje v eksplozivnih okoljih, na primer v prisotnosti vnetljivih tekocin, plinov ali prahu.
• Otroci in mimoidovići baj bodo proč: Poskrbite, da bodo otroci in mimoidoviči med uporabo elektricnega orodja na varni razdalji.

Pravilno se oblecite:

• Izogibajte se ohlapnim oblačilom in nakitu: Ne nosite ohlapnih oblačil ali nakita, ki bi se lahko ujeli v gibljive dele.
• Nosite zašcitne rokavice: Pri rokovanju s cevjo vibratorja uporabljajte usnjene rokavice, da zašcitite svoje roke.

Elektricna varnost:

• Pravilna uporaba vtiča: Vtiči elektricnega orodja se morajo ujemati z vtičnico. Nikoli na noben način ne spreminjaje vtiča in ne uporabljaje adapterskih vtičev z ozemljeni elektricnimi orodji.
• Izogibajte se ozemljenim povrsinam: Izogibajte se stiku z ozemljenimi povrsinami, kot so cevi, radiatorji, stedilniki ali hladilniki, da zmanjsate tveganje elektricnega udara.
• Zašcitite napajalni kabel: kabla nikoli ne uporabljaje za prenašanje, vlečenje ali izklapljanje orodja. Kabel hranite stran od vročine, olja, ostrih robov in premikajocih se delov, da preprečite poskodbe.
• Uporabljajte ustrezne podaljske: Ko elektricno orodje uporabljate na prostem, uporabite podaljsek, namenjen uporabi na prostem, da zmanjsate tveganje elektricnega udara.

Osebna varnost:

• Ostanite pozorni: vedno bodite pozorni, uporabljaje zdrav razum in ne uporabljaje elektricnega orodja, ce ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.
• Nosite osebno zašcitno opremo: Vedno nosite zašcitno za oci in razmislite o uporabi druge zašcitne opreme, kot je maska proti prahu, nedrseci varnostni Čevlji, zašcitna Čelada ali zašcitva sluh, odvisno od situacije.
• Preprečevanje nenamernega zagona: Prepričajte se, da je stikalo v izklopljenem položaju, preden ga priključite na vir napajanja ali baterijo ali ko dvignete ali prenašate orodje.
• Odstranite nastavitvena orodja: Pred vklopom elektricnega orodja odstranite vse nastavitvene kljuce ali kljuce.
  Vzdržujte ravnotežje: Vedno imejte pravilno podlago in ravnotežje, da preprečite padce.

Uporaba in nega elektricnega orodja:

• Preverite delovanje stikala: Ne uporabljaje elektricnega orodja, ce ga stikalo ne vklaplja in izklaplja pravilno.
• Izključite napajanje, ko ni v uporabi: Izključite orodje ali odstranite baterijo, preden nastavljate, menjate dodatke ali shranjujete elektricno orodje.
• Shranjujte varno: Neuporabna elektricna orodja hranite izven dosegao otrok in ne dovolite, da jih uporabljajo osebe, ki niso usposobljene.
  Vzdržujte orodje: Če so napajalni kabel ali njegovi zašcitni tulci poškodovani, orodje takoj prenehajte uporabljati in ga dajte v popravilo kvalificirani osebi.
• Upostevajte navodila proizvajalca: Orodje, pri pripomočke in nastavke uporabljajte v skladu z navodili proizvajalca, pri Čemer upostevajte delovne pogoje in nalogo, ki jo opravljate. Uporaba orodja za nepredvidene namene lahko povzroči nevarne situacije.

storitev:

• Kvalificiran servis: Vase elektricno orodje nj popravi usposobljen serviser za uporabo samo enakih nadomestnih delov.

I . OPOZORILO!

Varnostni ukrepi in navodila v tem priročniku ne morejoPokriti vseh možnih situacij, ki se lahko pojavijo. Upravljavec je odgovoren za uporabo zdrave pameti in previdnosti med delovanjem, saj teh dejavnikov ni mogoće vkljuciti v priročnik, ampak jih mora upravljavec upoštevati.

4. Splošne lastosti izdelka

1. Motor, integriran v vibracijski glavo. Dodaten zunanji motor ni potreben, veliko lažje in varnejše za operaterje.
2. Za vecjo učinkovitost se uporablja močan motor s trajnim magnetom.

3. Visoka frekvenca in vzbujena sila vodita do odlicnih vibracij.

4. Lahko se priključi negosredno na enofazno napajanje.

5. Znotraj cevi ni rotacijski gredi. Zato je obcutek v rokah in rokah operaterja veliko udobnejsi.
6. Vgrajena je zašcita, ki preprećuje zagozditev vibrirajuće glave med delovanjem.
7. Toplotna zašcita je zgrajena tak, da prepreci pregrevanje motorja med delovanjem brez obretenitve.
8. Daljsa ziviljenjska doba in nižja raven hrupa.

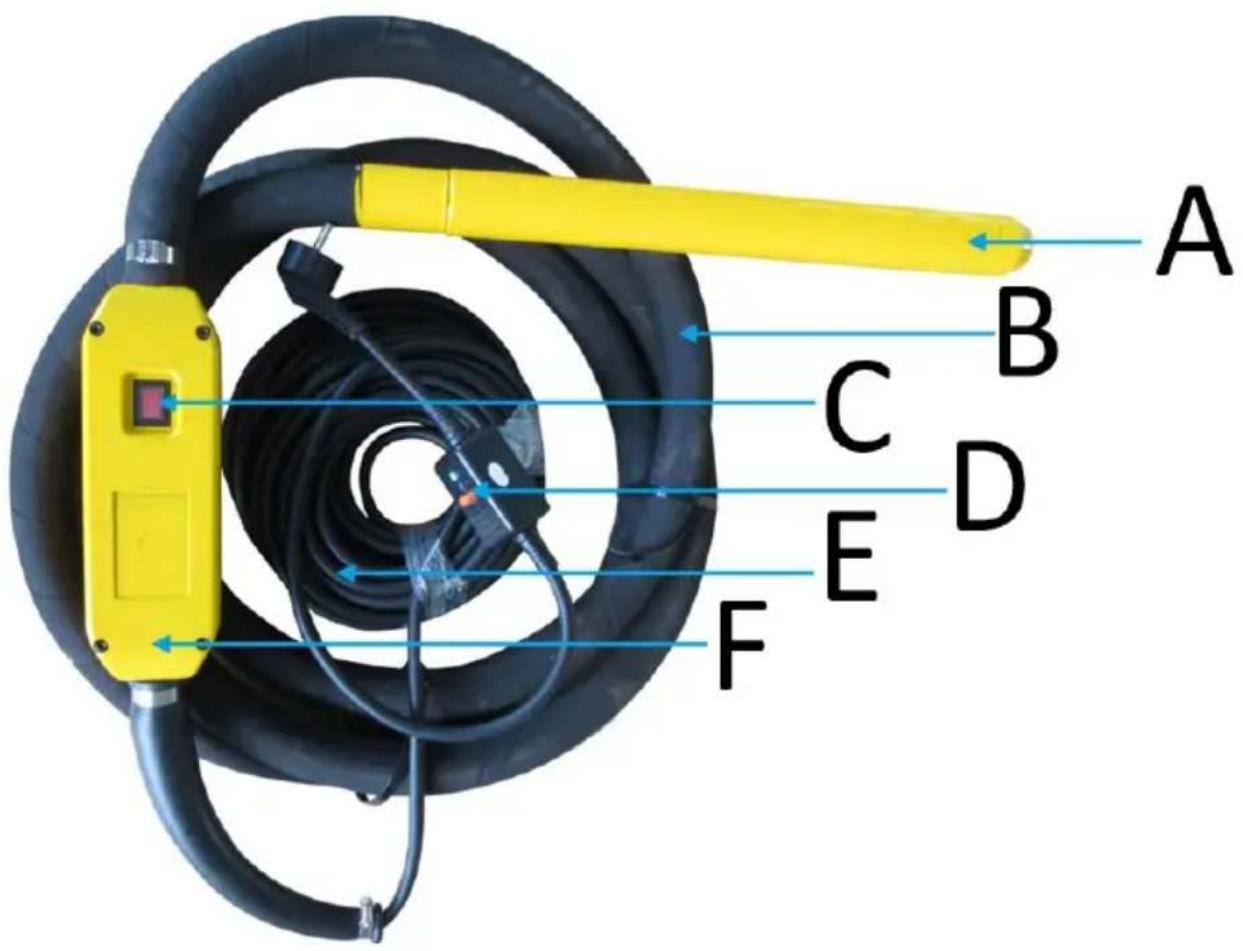

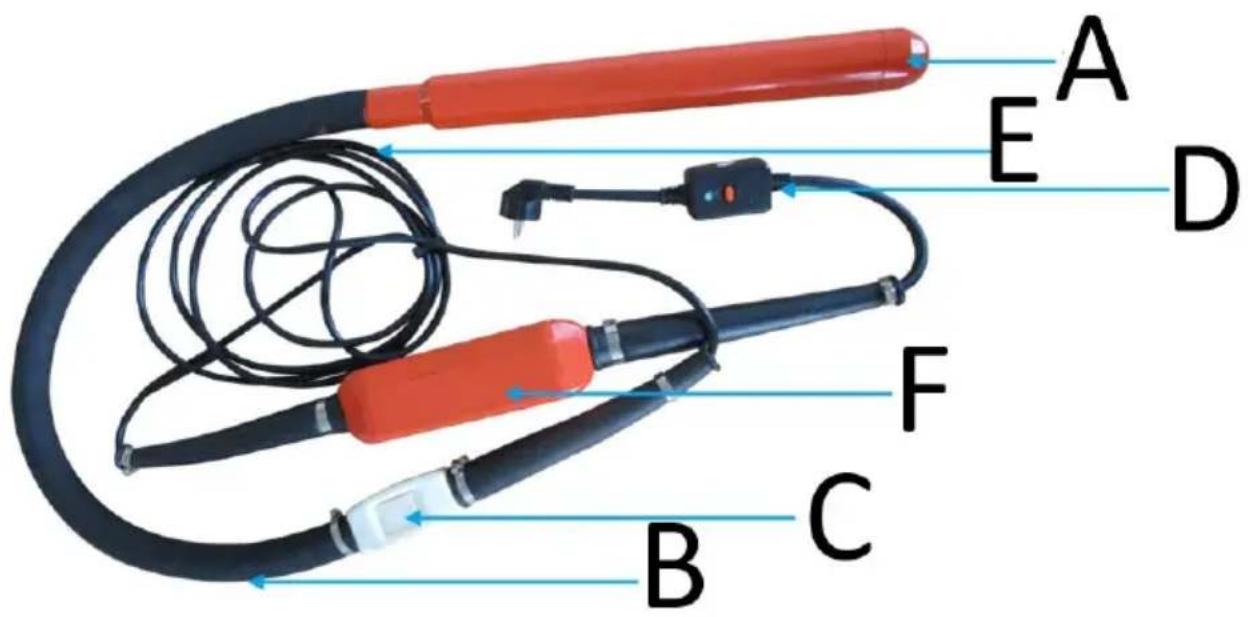

5. Struktura izdelka

MSW-HFCV-60

MSW-HFCV-32

MSW-HFCV-40

MSW-HFCV-50

MSW-HFCV-60-C

MSW-HFCV-40-C

MSW-HFCV-50-C

A Vibrirajoča glava

B Cev

C VKLOP/IZKLOP

D RCD vtic

E Napajalni kabel

F Pretvornik

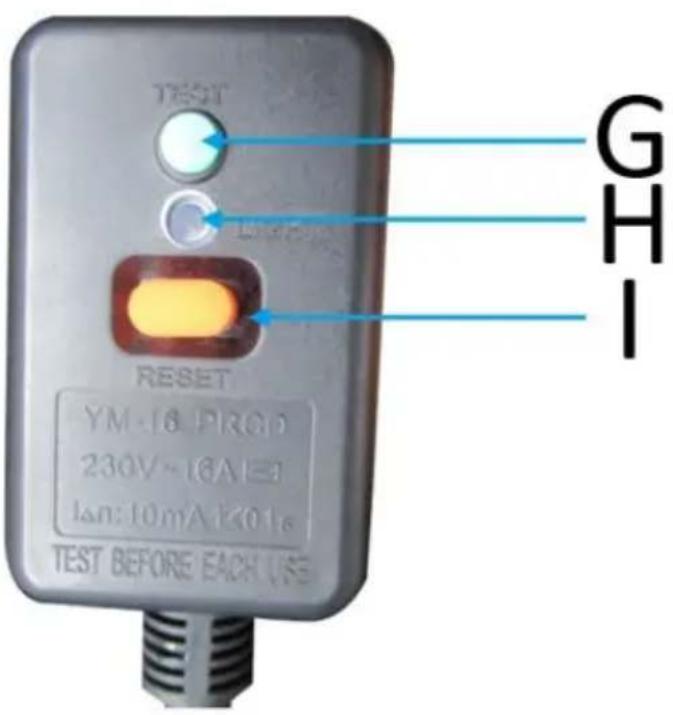

G Test

H Indikator

Jaz Ponastavi
