1. Dane techniczne

Parametru opis	Parametru wartość
Nazwa produktu	Wibrator do betonu o wysokiej częstotliwość
Model	MSW-HFCV-60	MSW-HFCV-32	MSW-HFCV-40
Napiȩcie znamionowe [V] / Czȩstotliwość [Hz]	230 / 50
Moc znamionowa[W]	2000	1000	1200
Rozmiar glówni [mm]	60	32	40
Stopié ochryny IP dla glównicy wibracyjnej	IPX8
Stopié ochryny IP dla konwertera	IPX5
Cieȩzar [kg]	19,46	10,35	12,81
Nazwa produktu	Wibrator do betonu o wysokiej czȩstotliwość
Model	MSW-HFCV-50	MSW-HFCV-60-C	MSW-HFCV-40-C
Napiȩcie znamionowe [V] / Czȩstotliwość [Hz]	230 / 50
Moc znamionowa[W]	1500	2000	2000
Rozmiar glówni [mm]	50	60	40
Stopié ochryny IP dla glównicy wibracyjnej	IPX8
Stopié ochryny IP dla konwertera	IPX5
Cieȩzar [kg]	16,25	20,55	20,55
Nazwa produktu	Wibrator do betonu o wysokiej czȩstotliwość

PL

Model	MSW-HFCV-50-C
Napiȩcie znamionowe [V] / Czosstotliwość [Hz]	230 / 50
Moc znamionowa[W]	1500
Rozmiar glówni [mm]	50
Stopiéń ochrony IP dla glównicy wibracyjnej	IPX8
Stopiéń ochrony IP dla konwertera	IPX5
Ciezar [kg]	17,26

2. Operacja

OSTRZEZENIA:

1. Sprawdzenie zasilania: Upewnij sie, ze zasilanie wibratora do betonu jest zgodne z napieciem znamionowym podanym na wibratorze. Sprawdz rowniez,czy gniazdko elektryczne jest kompatybilne z wtyczka wibratora.
2. Stosowanie przydłuźacy: Jeśli wymagany jest przydłuźacz, naleź upewnić sie,ź jejego przyzekrój nie jest mniejszy nig 1,5 mm². Przewód przydłuźajczy musi byc uziemiony. Gniazdo na przydłuźaczu musi pasowej do wtyczki wibratora. Sprawdz, czy przydłuźacz nie jest uszkodzony.
3. Ostrzeżenie dotyczęc ciepla: NIE dotykaj glowicy wibracyjnej ani czȩci przyteworka emitujȩcej ciepto bezposrednio po zatrzymaniu wibratora, poniewź są to spowodowej oparzenia.
4. Czas przy: Nigdy nie uzywaj wibratora dędzej niz 3 minuty, jesti głowica wibracyjna nie jest zanurzona w szlamie cementowym.
5. Bezpieczenstein kabli i węzy: Jeśli kabel zasilajćy lub wąź ulegnie powaznemu uszkodzeniu,NSEZY natychmiast zaprzestć uzywania wibratora. Prźed ponownym uźyciemNSEZY oddac urzadzenia do naprawy wykwalifikowanemu spejalność.

6. Obstuga wibratora: Nigdy nie przysuwaj, nie podnos ani nie ciagnij wibratora, ciagnac za kabel zasilajacy lub wtyczke RCD.

7. Brak modyfikaksi: NIE WOLNO modyfikować wibratora, np. wymieniać wtyczki RCD na inny typ wtyczki.

8. Odłuczanie zasilania: NIE odłuczaj zasilania, gdy glowica wibracyjna jest zanurzona w szlamie cementowym.
9. Własciwe uzycie: Wibrator ten przyznaczenia jest wyłączne do zaguszczania zaprawy cementowej. NIE uzywaj go doźadnych innych zastosownik.

Kroki operaggi:

1. Podłaczenia zasilania:

Podlacz wtyczke wibratora do odpowiedniego gniazdka.
Najpierw nacinij przycisk „Test" na wtyczce RCD, a nastepnie nacinij przycisk „RESET" na wtyczce RCD, aby sprawdzić, czy lampka kontrlna są zaȩwieci. Połącenie z zasilaniem jest potwierdzone zapaleniem są kontrolki po nacinieciu przycisku „RESET".

1. Jazda próbna:

Podnieś głowicę wibracyjną za wąź, aby zapobiec jej zetakniȩciu z jakimikolwiek przyemiotami lub podłozem.
Wykonaj probę naciskąć przycisk ON/OFF na przytetworniku. Głowica wibrujuca zacznie działac z niżsą czestotliwość iosiagnie najwyźsa czestotliwość w ciagu okło 5 sekund.
○ Po zakończeniu proby nalezy wyłaczyc wibrator za pomocapi przyȩcznika ON/OFF znajdujacego są nazeworniku.

1. Podczas dzialania:

○ Po zakończeniu testu wibrator jest gotowy do uzycia. Podczas przygowice wibracyjną sąszny powoli i delikatnie zanurzać w szlamie cementowym.

○ Po zakończeniu pracy naleź powoli wymiąnę głowice wibracyjnź zaczynu cementowego.

1. Po operazioni:

Wyłacz wibrator i odźc go od zasilania.
○ Przed schowaniem lub ponownym uzymiem wibratoradokladnie sprawdź,czy nie ma zadnych uszkodzen.

UWAGA!

Przed przystapieniem do uzytkowania wibratora do betonu prosimy o dokladne zapoznanie są z niniejsza instrukcją i zastosowanie są do wsztkich wytycznych bezpieczność. Zachowaj tę instrukcję do wykorzystania w przyszłość.

3. Ogólne sądki ostrożnosci i ostrzezenia

Bezpieczenstwo w mistriscu pracy:

• Czyste i dobrze oświetlone sąjsce pracy: Aby zapobiec wypadkom, utrzymuj sąjsce pracy w czystosci i zapewnij seinen dobre oświetlenie.
  Unikaj atmosfer wybuchowych: Nie uzywaj elektronarzędzi w srodowiskach zagrozonych wybuchem, na przykBad w obecnosci latwopalnych cieczy, gazow lub pyfow.
• Trzymaj przycieci i osoby postronne z daleka: Upewnij sie, ze przycieci i osoby postronne znajduja sie w bezpiecznej odlegtość podczas obstugi elektronarżędzia.

Ubierz sie odpwiednio:

Unikaj luźnych ubran i bizuterii: Nie nos luźnych ubran ani bizuterii, króre mogłyby zostac wciagniete w ruchome częsci.
- Załoz rękawice ochronne: Aby chronicć dłonie podczas obstugi węź wibracyjniego, naleź załoźcy skórzane rękawice.

Bezpieczentwo elektryczne:

• Prawidłowe uzycie wtyczki: Wtyczki elektronarzędzi musza pasować do gniażdka. Nigdy nie modyfikuj wtyczki w zaden sposob iNie uzywaj przy.§ciówek z uziemionymi elektronarzędziami.
  Unikaj powierzchni uziemionych: Aby zmniejszyc ryzyko porazenia przem,unikaj kontaku z powierzchniami uziemionymi, takimi jak rury, grzejniki, kuchenkiczy lodowki.
  Chron przewód zasilajacy: Nigdy nie uzywaj przywodu do przenoszenia, piagniecia lub odłuczania narźedzia. Aby zapobiec uszkodzeniu przywodu, trzymaj go z dala odźrodećciepta, oleju, ostrych krawędzi i ruchomych czȩsci.
  Uzywaj odpowiednich przydńazczy: Uzywajć elektronarżędzi na zewnatrix, uzywaj przydńazczy przyeznaczonych do uzytku na zewnatrix, aby zmiejeść zryzyko porazenia prądem.

Bezpieczentwo osobiste:

• Zachowaj czujnosć: Zawsze zachowuj czujnosć, kieruj sądkiem iNie uzywaj elektronarędzia, jestli jestszmȩczony lub znejdujesz sie pod wptywem narkotykol, alkoholu lub leków.
• Stosuj srodki ochry osovistej: Zawsze nos okulary ochronne i rozwacz uzycie innego sprzetu ochronnego, takiego jak maska przyciwypłowa, antyposlizgowe obuwie robocze, kask lub ochronniki stuchu, w zależnosci od sytuacje.

• Zapobiegaj przypadkowemu uruchomieniu: Przed podłaczeniem narȩźdia do zródrę zasilania lub akumulatora albo przyded podniesieniem lub przenoszeniem upewnj sie, ze wyłącznik jest w pozycji wyłączzonej.

• Usń naręźdia regulicyjne: Przed wączeniem elektronarȩźdia usuń wszystkie klucze regulicyjne lub klucze francuskie.

• Utrzymuj rownowage: Zawsze zachowuj rownowage i rownowage, abyunikacja upadkBOW.

Uzytkowanie i konserwacja elektronarzędzi:

Sprawdz Dziatanie przyȩcznika: Nie uzywaj elektronarżędzia, sąȩzili przyȩcznik nie wącza i wyȩćza go prawidławowo.
- Odłuczaj zasilanie, gdy nie uzywasz elektronarżędzia: Odłucz narȩźdie od zasilania lub wyjmij akumulator przy数据分析iem do regulacje, wymiany akcesiorów lub przechowywania elektronarżędzia.
- Przechowywanie w bezpiecznym mistręska: Trzymaj nieduzywane elektronarżędzia w mistręska niedostepnym dla dane i nie pozwalaj na ich obstęg osobom nieprzeszkolonym.
- Konserwacja narȩźdia: Jeśli kabel zasilajćy lub和他的 osłona są uszkodzone, naleźny natychmiast zaprẑestć uzywania narȩźdia i odść je do naprawy wydkwalifikowanej osobie.
- Postępuj zgodnie z instrukcjami producenta: Uzywaj narȩźdia, akcesiorów i konćowej zgodnie z instrukcjami producenta, biorąc pod uwage warunki pracy i wykonywane zadanie. Uzywanie narȩźdia niedzgodnie z przyeznaczenia sąstwarzać niebe bezpieczne sytuacje.

Praca:

• Wykwalifikowy serwis: Serwisowanie elektronarzędzi powinno odywać sie wyłącznie przy wykwalifikowy personel, przy uzyciu wyłącznie identycznych czȩci zamiennych.

UWAGA!

Środki ostrożnosci i instrukcje zawarte w niniejszej instrukcji nie mogą uwzgliednic wyszystkich moziłowych sytuacje, jakie moga są zdarzyć. Operator ma obwiązek zachowac zdrowy rozsȩdek i

astrozość podczas obstugi urzadzenia, gdyż nie sąna tego uwzględnic w instrukcj, lecz musi to zrobić sam.

4. Ogólne cechy produktu

1. Silnik zintegrowany z glowica wibracyjnq. Nie jest potrzebny zaden dodatkowy silnik zewnetrzny, co jest znacznie时常jsze i bezpiecznychsze dla operatorow.
2. Aby uzyskać wieksza wydajnosć, zastosowano mocny silnik z magnesami trwałymi.
3. Wysoka czestotliwość i wzbudzona siła zapewniaja doskonałą wydajnosć wibraci.
4. Można go podłączyć bezposgcdnio do zasilania jedernofazowej.
5. Wewnatrix wie naime walu obrotowej. Dzięki temu ramiona i dłonie operadora odczuwaj znacznie Większy komfort.
6. Zabezpieczenie ma naCTL celu zapobieganie zakleszczeniu sie głowicy wibracynej w czasie pracy.
7. Zabezpieczenia termicznne ma na celu zapobieganie przyegrzaniu silnika podczas przy bez obciązenia.
8. Dłuźsza zwywotnosć i niższy poziom hałasu.

5. Struktura produktu

MSW-HFCV-60-C

MSW-HFCV-40-C

MSW-HFCV-50-C

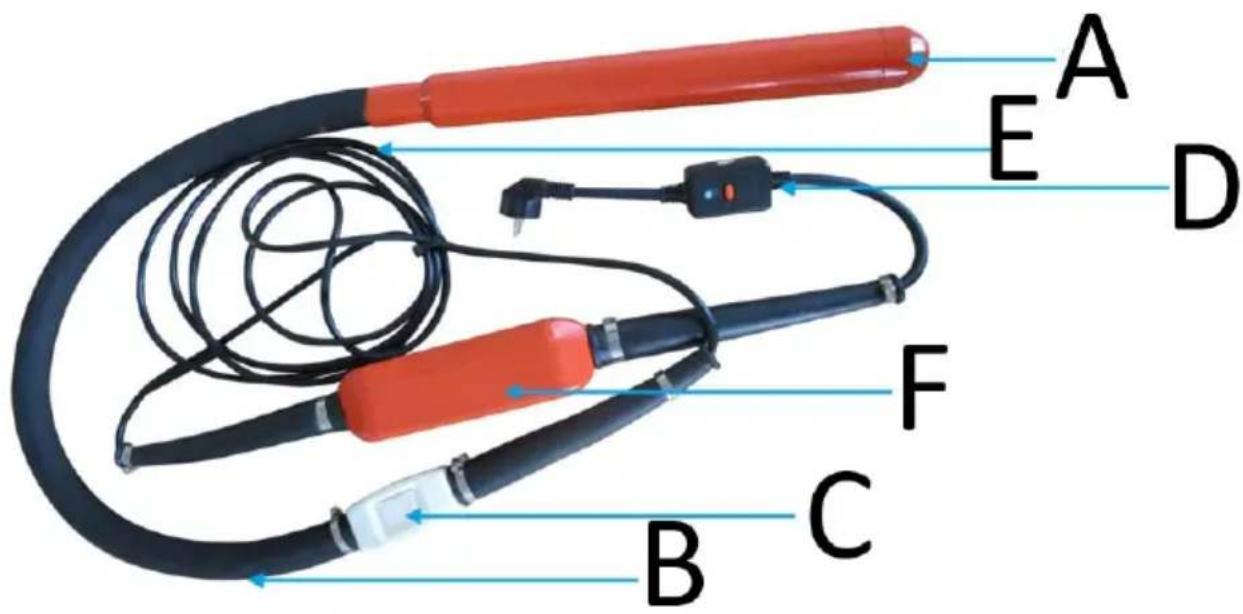

A Głowica wibrujuca
B Wazgumowy

C Wt./Wyt.

D Wtyczka RCD

E Kabelzasilajacy

F Przetwornik

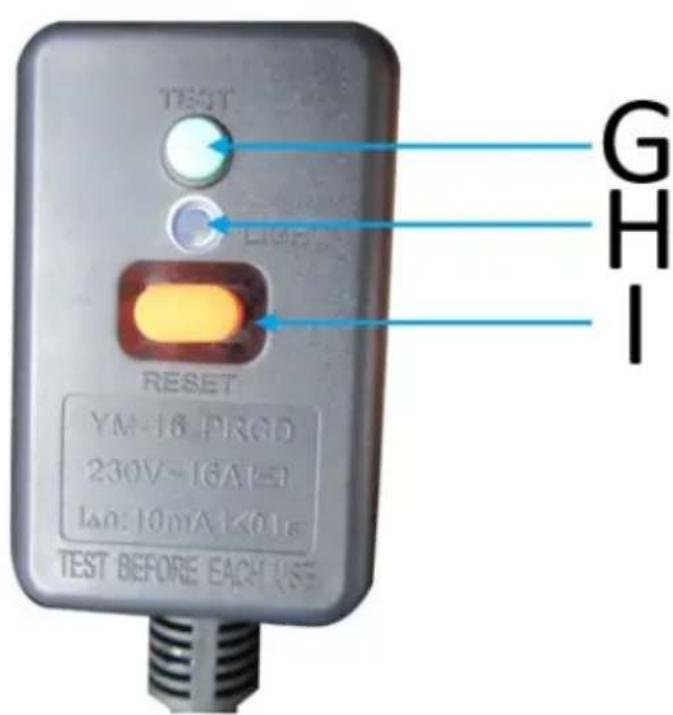

G Test

H Wskaźnik

I Nastawić

Produkty elektryczne i elektronicze po zakońceniu okresu eksploataci wymagaja segregaci i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzuć produktów elektrycznych razem zOADpadami gospodarstwa domowej. Zgodnia z dyrektywa WEEE 2012/19/UE obowiązȩca w Unii Europejskiej, urzadzenia elektryczne i elektronicze wymagaja segregaci i utylizenci w wyznaczonych mistręcach. Dbajoc o prawidłowuy utilizacja, przyczyniazsi są do ochrony zaobów naturalnych i zmiejejszasz negatywn wptyw oddziąwania na srodowisko, czȩrowka i otoczenia. Zgodnia z krajowym sprawodawstwem, nieprawidłowe uswanie odpadów elektrycznych i elektronicznych są boć karane!
