BRUKSANVISNING HFCV-40-C MSW

sikkerhedsforanstaltninger og advarsler

Denne bruksanvisingen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for 日 gi en noyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke受到影响 at den skal erstatte menseskelige oversettere. Den offisielle bruksanvisingen er den engelske versjonen. Eventuelle uoverensstemmelser aller forskjeller i oversettelsen er/DDke bindende og har ingen juridisk virkning med hensyn til overholdelse eller handhevelse. Hvis det oppstar spørsmål knyttet til noyaktigheten av informasjonen iBrukerhandboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

1. Tekniske data

Parameter beskrivelse	Parameter verdi
Produktnavn	Høyfrekvent belongvibrator
Modell	MSW-HFCV-60	MSW-HFCV-32	MSW-HFCV-40
Nominell spenning [V~] / Frekvens [Hz]	230 / 50
Nominell effekt [W]	2000	1000	1200
Hodestørrelse [mm]	60	32	40
Beskyttesesgrad IP for vibrasjonshode	IPX8
Beskyttesesgrad IP for omformer	IPX5
Vekt [kg]	19.46	10.35	12.81
Produktnavn	Høyfrekvent belongvibrator
Modell	MSW-HFCV-50	MSW-HFCV-60-C	MSW-HFCV-40-C
Nominell spenning [V~] / Frekvens [Hz]	230 / 50
Nominell effekt [W]	1500	2000	2000
Hodestørrelse [mm]	50	60	40
Beskyttesesgrad IP for vibrasjonshode	IPX8
Beskyttesesgrad IP for omformer	IPX5
Vekt [kg]	16.25	20.55	20.55
Produktnavn	Høyfrekvent belongvibrator

NO

Modell	MSW-HFCV-50-C
Nominell spenning [V~] / Frekvens [Hz]	230 / 50
Nominell effekt [W]	1500
Hodestørrelse [mm]	50
Beskyttesesgrad IP for vibrasjonshode	IPX8
Beskyttesesgrad IP for omformer	IPX5
Vekt [kg]	17.26

2. Drift

ADVARSLER:

1. Kontroll av strømforsyning: Sørg for at strømforsyningen til betongvibratoren samsvarer med den nominelle strømforsyningen som er angitt på vibratoren. Bekreft øgså at strømuttaket er kompatibelt med vibratorens støpsel.
2. Bruk av skjøteledning: Hvis en skjøteledning er nødvendig, sorg for at kabelens tverrsnittsareal ikke erindre,en 1,5mm^2 . Skjøteledningen skal ha jord forbindelse. Stikkontakten på skjøteledningenffa passe med vibratorens stopsel. Sorg for at skjøteledningen er uskadet.
3. Varmeadvarel: IKKE berør vibrasjonshodet eller varmestralingsdelen av omformeren umiddelbart etter at vibratoren slutter a gå , da de kan forårsake brannskader.
4. Driftstid: Bruk aldri vibratoren i mer enn 3 minutter nár vibrasjonshodet ikke er nedsenet i sementslam.
5. Kabel- og slangesikkerhet: Hvis strømkabelen eller slangen er alvorlig skadet, slut t bruke vibratoren umiddelbart. Faden reparent av en kvalifisert fagperson for du bruker den igjen.
6. Händtere vibratoren: Aldri flytt, løft eller trekk vibratoren ved Å dra i strømkabelen eller RCD-pluggen.

7. Ingen modifikasjoner: IKKE modifier vibratoren, for eksempel Å bytte ut RCD-pluggen med en annen type plugg.

8. Strømfrakobling: IKKE koble fra strømforsyningen mens det vibrerende hodeter nedsenet i sementslam.

9. Riktig bruk: Denne vibratoren er kun beregnet på vibrerende sementslam. IKKE bruk den til andre applikasjoner.

Driftstrinn:

1. Strømtilkobling:

Koble vibratorens stopsel til riktig stikkontakt.
Trykk Först på "Test"-knappen på RCD-pluggen, og trykk deretter på "RESET" på RCD-pluggen forå sjekke om indicatorlampen tennes. Strømtilkoblingen bekreftes nar indicatorlampen lyser etterå ha trykket på "RESET"-knappen.

2. Provekjoring:

Løft vibrasjonshodet i slangen for Å forbindre at det berør gjenstander eller bakken.
Utfør en provekjøring ved Å trykke på PÅ/AV-bryteren på omformeren. Vibrasjonshodet vil starte ved en lavere frekvens og napsin høyeste frekvens innen ca. 5 sekunder.
O Etter prvekjringen, sla av vibratoren med PAA/AV-bryteren pa omformeren.

3. Under drift:

Etter provekjaringen er vibratoren klar til bruk. Senk det vibrerende hodet sakte og forsiktig ned i sementslammet under drift.
Etter Å ha fullført jobben, trekk sakte det vibrerende hodet ut av sementslammet.

1. Etter operasjonen:

O Sla av vibratoren og koble den fra strormforsyningen.
Inspiser vibratoren grundig for eventuelle skader for du lagrden aller bruker den igjen.

ADVARSEL!

För du bruker betongvibratoren, vennligst les dette handboken nøye og følg alle sikkerhetsretningslinjer. Ta varé på dette handboken for fremtidig referanse.

3. Generelle sikkerhetsforholdsregler og advarsler

• Rent og godt opplyst område: Hold arbeidsområdet rent og godt opplyst for Å forhindre ulykker.
• Unngå eksplosive atmospaer: lik bruk elektroverktøy i eksplosive miljøer, for eksempel i nærvaer av brennbare væsker, gasser eller støv.
• Hold barn og tilskuere unna: Sørg for at barn og tilskuere er på trygg avstand mens du bruker elektroverktøyet.

Kle deg riktig:

• Unngå løse klær og smykker: Ikke bruk løse klær eller smykker som kan setzen seg fast i bevegelige deler.
• Bruk vernehansker: Bruk skinnhansker nár du händterer vibratorslangen for Å beskytte hendene.

Elektrisk sikkerhet:

NO

• Riktig bruk av støpsel: Elektriske verktøyplugger på samsvare med stikkontakten. Modifiser aldri støpselet på noen mæte, og bruk ikke adapterplugger med jordet (jordet) elektroverktøy.
• Unngå jordede overflater: Unngå kontakt med jordede overflater, sik som rør, radiatorer, komfyrer eller kjøleskap, for Å redusere risikoen for elektrisk støt.
• Beskytt strømledningen: Bruk aldri ledningen til Å bære, trekke eller koble fra verktøyet. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler for Å unngå skade.
• Bruk egnede skjøteledninger: Når du bruker et elektroverktøy utendørs,bruken skjøteledning som er klassifisert for utendørsBruk for a redusere risikoen for elektrisk støt.

Personlig sikkerhet:

Vær på vakt: Vær alltid oppmerksom, bruk sunn fornuft og ikke brukelektroverktøyet,hvis du er trøtt eller påvirket av narkotika,alkohol eller medisiner.
- Bruk personlig verneutstyr: Bruk alltid øyevern og vurd er bruke annet verneutstyr som stovmaske, sklisikre vernesko, hjelme ellr horselsvern, avhengig av situasjonen.
- Forhindre utilsiktet start: Sørg for at bryteren er i av-posisjon før du kobler til en strømkilde eller batteripakke, eller nær du plukker opp eller bærer verktøyet.
Fjern justeringsverktoy: Fjern eventuelle justeringsnokler aller skiftenokler focr du slar pa elektroverktoyet.
- Oppretthold balanse: Hold alltid riktig fotfeste og balanse for Å unngå fall.

Bruk og vedlikehold av elektroverktøy:

• Kontroller bryterfunksjonalitet: Ikke bruk elektroverktøyet hvis bryteren ikke slår det på og av på riktig@mæt.

Koble fra strømmen när det ikke er i bruk: Koble fra verktøyet eller fjern batteripakken for du justerer, skifter tilbehørller oppbevarer det elektriske verktøyet.
- Oppbevar trygt: Hold inaktiv elektrisk verktøy utilgengelig for barn, og la/DDukke uOvede personer betjene dem.
- Vedlikehold av verktøyet: Hvis strømkabelen eller dens beskyttelseshylser er skadet, slutt Å bruke verktøyet umiddelbart og få det reparert av en kvalifisert person.
- Følg produsentens instruksjoner: Bruk verktøyet, tilbehørret og bits i henhold til produsentens instruksjoner, og ta hensyn til arbeidsforholdene og oppgaven. Bruk av verktøyet til utilsikte de formål kan skape farlige situasjoner.

Service:

• Kvalifisert service: Få ditt elektroverktøy utført av en kvalifisert reparasjonsperson som kun bruker identiske resvedeler.

ADVARSEL!

Sikkerhetsreglene og instruksjonene ideen händboken kan/DDke alle mulige situasjoner som kan oppsta. Det er operatorens ansvar a bruke sunn fornuft og forsiktighe under drift, da disse faktorene/DDke kan bygges inn i händboken, men ma utøves av operatoren.

4. Produktets generelle funksjoner

1. Motor integrett i vibrasjonshodet. Ingen ekstra ekstern motor er nødvendig, mye enklere og trygt for operatørene.
2. Kraftig permanent magnetisk motor brukes for høyere effektivitet.

3. Høy frekvens og eksitet kraft fører til utmerket vibrasjonsytelse.

4. Den kan kobles til enfaset strøm direkte.

5. Det er ingen rotasjonsakselinne i slangen.Derfor er folelsen av operatorens armer og hender mye mer behagelig.
6. Beskyttelsen er bygget for Å forhindre at det vibrerende hodet setter seg fast under drift.
7. Termisk beskyttelse er bygget for Å forbhindre at motoren blir overopphetet under tomgangskjöring.
8. Lengre levetid og lavere stynivå.

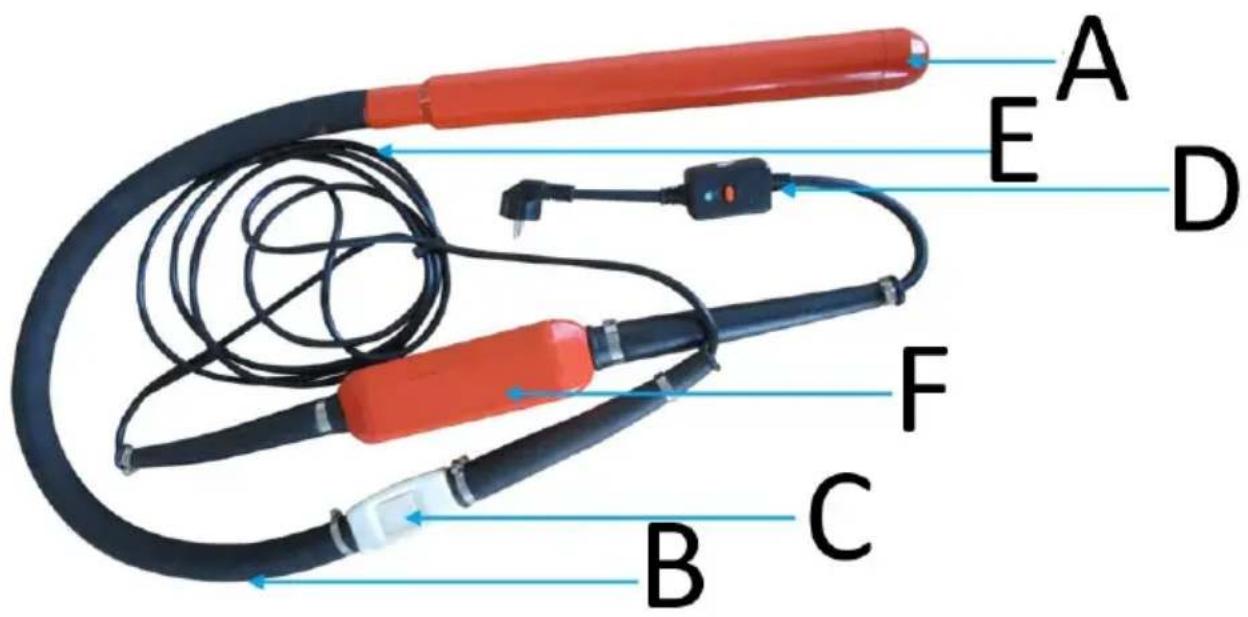

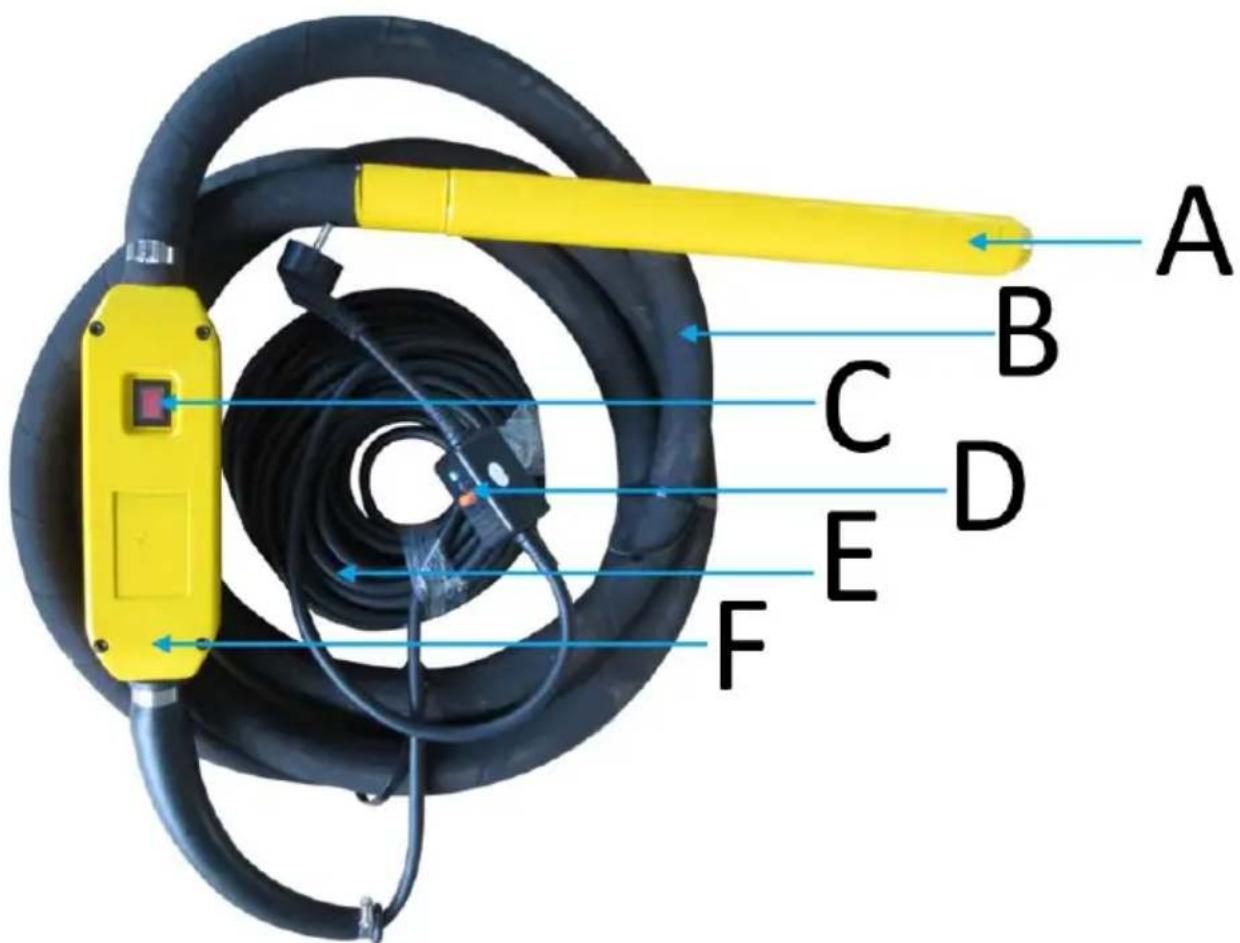

5. Produktstruktur

MSW-HFCV-60

MSW-HFCV-32

MSW-HFCV-40

MSW-HFCV-50

MSW-HFCV-60-C

MSW-HFCV-40-C

MSW-HFCV-50-C

A Vibrerende hode
B Slange
C PAAV

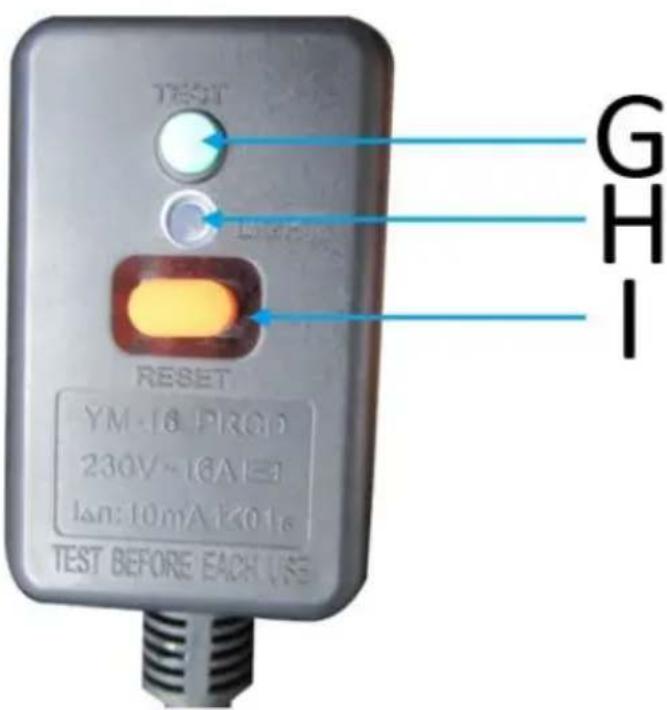

D RCD-plugg
E Strømkabel
F Konverter
G Test
H Indikator
I Tilbakedstill
