NAVODILA ZA UPORABO HFCV-50-C MSW

Pravilno se odjenite:

Električna sigurnost:

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevajanjem. Vloženi so bili razumni napori, da se zagotovi točen prevod; vendar noben avtomatiziran prevod ni popoln niti ni namenjen nadomestitvi človeških prevajalcev. Uradni uporabniški priročnik je angleška različica. Kakršna koli neskladja ali razlike, ustvarjene v prevodu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakršna koli vprašanja v zvezi s točnostjo informacij v uporabniškem priročniku, si oglejte angleško različico te vsebine, ki je uradna različica.

1. Tehnični podatki

Parameter opis	Parameter vrednost
Ime izdelka	Visokofrekvenčni vibrator za beton
Model	MSW-HFCV-60	MSW-HFCV-32	MSW-HFCV-40
Nazivna napetost [V~] / frekvenca [Hz]	230 / 50
Nazivna moč [W]	2000	1000	1200
Velikost glave [mm]	60	32	40
Stopnja zaščite IP za vibracijsko glavo	IPX8
Stopnja zaščite IP za pretvornik	IPX5
Teža [kg]	19,46	10,35	12,81
Ime izdelka	Visokofrekvenčni vibrator za beton
Model	MSW-HFCV-50	MSW-HFCV-60-C	MSW-HFCV-40-C
Nazivna napetost [V~] / frekvenca [Hz]	230 / 50
Nazivna moč [W]	1500	2000	2000
Velikost glave [mm]	50	60	40
Stopnja zaščite IP za vibracijsko glavo	IPX8
Stopnja zaščite IP za pretvornik	IPX5
Teža [kg]	16,25	20,55	20,55
Ime izdelka	Visokofrekvenčni vibrator za beton
Model	MSW-HFCV-50-C
Nazivna napetost [V~] / frekvenca [Hz]	230 / 50
Nazivna moč [W]	1500
Velikost glave [mm]	50
Stopnja zaščite IP za vibracijsko glavo	IPX8
Stopnja zaščite IP za pretvornik	IPX5
Teža [kg]	17,26

2. Operacije

1. OPOZORILA:

1. Preverjanje napajanja: Zagotovite, da napajanje za betonski vibrator ustreza nazivni moči, ki je navedena na vibratorju. Preverite tudi, ali je vtičnica združljiva z vtičem vibratorja.
2. Uporaba podaljška: Če je potreben podaljšek, se prepričajte, da prečni prerez kabla ni manjši od 1,5 mm². Podaljšek mora imeti ozemljitveni priključek. Vtičnica na podaljšku se mora ujemati z vtičem vibratorja. Prepričajte se, da je podaljšek nepoškodovan.
3. Opozorilo o vročini: NE dotikajte se vibrirajoče glave ali dela pretvornika za toplotno sevanje takoj, ko vibrator preneha delovati, saj lahko povzročita opekline.
4. Čas delovanja: vibratorja nikoli ne uporabljajte več kot 3 minute, če vibrirajoča glava ni potopljena v cementno blato.
5. Varnost kablov in cevi: Če je napajalni kabel ali cev močno poškodovana, takoj prenehajte uporabljati vibrator. Pred ponovno uporabo naj ga popravi usposobljen strokovnjak.
6. Ravnanje z vibratorjem: Nikoli ne premikajte, dvigujte ali vlecite vibratorja tako, da povlečete njegov napajalni kabel ali RCD vtič.

7. Brez sprememb: NE spreminjajte vibratorja, kot je zamenjava RCD vtiča z drugo vrsto vtiča.

8. Prekinitev napajanja: NE odklopite napajanja, medtem ko je vibrirajoča glava potopljena v cementno blato.

9. Pravilna uporaba: Ta vibrator je namenjen izključno za vibriranje cementnega blata. NE uporabljajte ga za druge aplikacije.

Koraki delovanja:

• Dvignite vibrirajočo glavo za cev, da se ne dotakne predmetov ali tal.
• Izvedite poskusni zagon s pritiskom na stikalo za VKLOP/IZKLOP na pretvorniku. Vibrirajoča glava bo začela z nižjo frekvenco in dosegla najvišjo frekvenco v približno 5 sekundah.
• Po poskusnem zagonu izklopite vibrator s stikalom ON/OFF na pretvorniku.

3. Med delovanjem:

o Po poskusnem zagonu je vibrator pripravljen za uporabo. Vibrirajočo glavo med delovanjem počasi in nežno potopite v cementno blato.
o Po končanem delu počasi izvlecite vibrirajočo glavo iz cementnega blata.

4. Po operaciji:

• Izklopite vibrator in ga izključite iz električnega omrežja.
  ○ Preden vibrator ponovno shranite ali uporabite, temeljito preglejte morebitne poškodbe.

▲ I . OPOZORILO!

Pred uporabo vibratorja za beton natančno preberite ta priročnik in upoštevajte vsa varnostna navodila. Shranite ta priročnik za prihodnjo uporabo.

3. Splošni varnostni ukrepi in opozorila

Varnost na delovnem mestu:

• Čisto in dobro osvetljeno območje: Delovno območje naj bo čisto in dobro osvetljeno, da preprečite nesreče.
• Izogibajte se eksplozivnim atmosferam: električnega orodja ne uporabljajte v eksplozivnih okoljih, na primer v prisotnosti vnetljivih tekočin, plinov ali prahu.
• Otroci in mimoidoči naj bodo proč: Poskrbite, da bodo otroci in mimoidoči med uporabo električnega orodja na varni razdalji.

Pravilno se oblecite:

• Izogibajte se ohlapnim oblačilom in nakitu: Ne nosite ohlapnih oblačil ali nakita, ki bi se lahko ujeli v gibljive dele.
• Nosite zaščitne rokavice: Pri rokovanju s cevjo vibratorja uporabljajte usnjene rokavice, da zaščitite svoje roke.

Električna varnost:

• Pravilna uporaba vtiča: Vtiči električnega orodja se morajo ujemati z vtičnico. Nikoli na noben način ne spreminjajte vtiča in ne uporabljajte adapterskih vtičev z ozemljenimi električnimi orodji.
• Izogibajte se ozemljenim površinam: Izogibajte se stiku z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki ali hladilniki, da zmanjšate tveganje električnega udara.
• Zaščitite napajalni kabel: kabla nikoli ne uporabljajte za prenašanje, vlečenje ali izklapljanje orodja. Kabel hranite stran od vročine, olja, ostrih robov in premikajočih se delov, da preprečite poškodbe.
• Uporabljajte ustrezne podaljške: Ko električno orodje uporabljate na prostem, uporabite podaljšek, namenjen uporabi na prostem, da zmanjšate tveganje električnega udara.

Osebna varnost:

• Ostanite pozorni: vedno bodite pozorni, uporabljajte zdrav razum in ne uporabljajte električnega orodja, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.
• Nosite osebno zaščitno opremo: Vedno nosite zaščito za oči in razmislite o uporabi druge zaščitne opreme, kot je maska proti prahu, nedrseči varnostni čevlji, zaščitna čelada ali zaščita za sluh, odvisno od situacije.
• Preprečevanje nenamernega zagona: Prepričajte se, da je stikalo v izklopljenem položaju, preden ga priključite na vir napajanja ali baterijo ali ko dvignete ali prenašate orodje.
• Odstranite nastavitvena orodja: Pred vklopom električnega orodja odstranite vse nastavitvene ključe ali ključe.
• Vzdržujte ravnotežje: Vedno imejte pravilno podlago in ravnotežje, da preprečite padce.

Uporaba in nega električnega orodja:

• Preverite delovanje stikala: Ne uporabljajte električnega orodja, će ga stikalo ne vklaplja in izklaplja pravilno.
• Izključite napajanje, ko ni v uporabi: Izključite orodje ali odstranite baterijo, preden nastavljate, menjate dodatke ali shranjujete električno orodje.
• Shranjujte varno: Neuporabna električna orodja hranite izven dosega otrok in ne dovolite, da jih uporabljajo osebe, ki niso usposobljene.
• Vzdržujte orodje: Če so napajalni kabel ali njegovi zaščitni tulci poškodovani, orodje takoj prenehajte uporabljati in ga dajte v popravilo kvalificirani osebi.
• Upoštevajte navodila proizvajalca: Orodje, pripomočke in nastavke uporabljajte v skladu z navodili proizvajalca, pri čemer upoštevajte delovne pogoje in nalogo, ki jo opravljate. Uporaba orodja za nepredvidene namene lahko povzroči nevarne situacije.

storitev:

- Kvalificiran servis: Vaše električno orodje naj popravi usposobljen serviser z uporabo samo enakih nadomestnih delov.

▲ I . OPOZORILO!

Varnostni ukrepi in navodila v tem priročniku ne morejo pokriti vseh možnih situacij, ki se lahko pojavijo. Upravljavec je odgovoren za uporabo zdrave pameti in previdnosti med delovanjem, saj teh dejavnikov ni mogoče vključiti v priročnik, ampak jih mora upravljavec upoštevati.

4. Splošne lastnosti izdelka

1. Motor, integriran v vibracijsko glavo. Dodaten zunanji motor ni potreben, veliko lažje in varnejše za operaterje.
2. Za večjo učinkovitost se uporablja močan motor s trajnim magnetom.

3. Visoka frekvenca in vzbujena sila vodita do odličnih vibracij.

4. Lahko se priključi neposredno na enofazno napajanje.

5. Znotraj cevi ni rotacijske gredi. Zato je občutek v rokah in rokah operaterja veliko udobnejši.
6. Vgrajena je zaščita, ki preprečuje zagozditev vibrirajoče glave med delovanjem.
7. Toplotna zaščita je zgrajena tako, da prepreči pregrevanje motorja med delovanjem brez obremenitve.
8. Daljša življenjska doba in nižja raven hrupa.

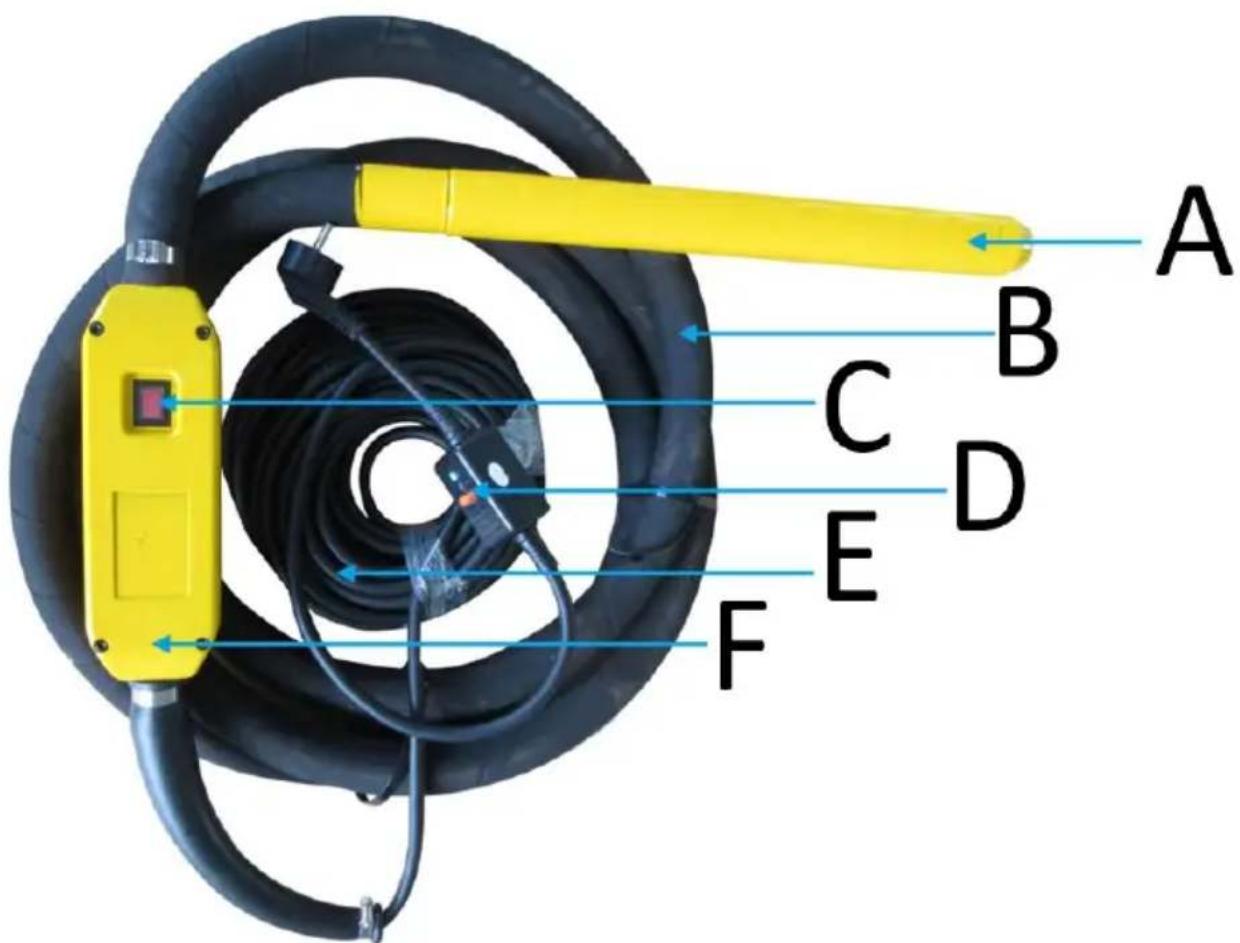

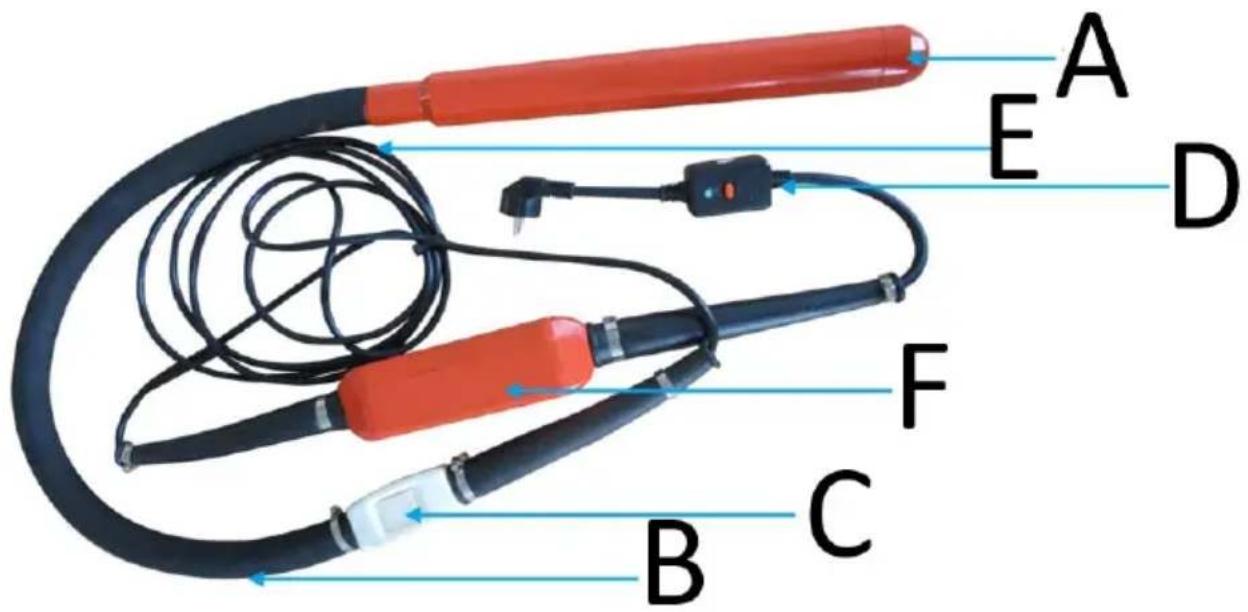

5. Struktura izdelka

MSW-HFCV-60

MSW-HFCV-32

MSW-HFCV-40

MSW-HFCV-50

A B C D E F

MSW-HFCV-60-C

MSW-HFCV-40-C

MSW-HFCV-50-C

A E D F C B B

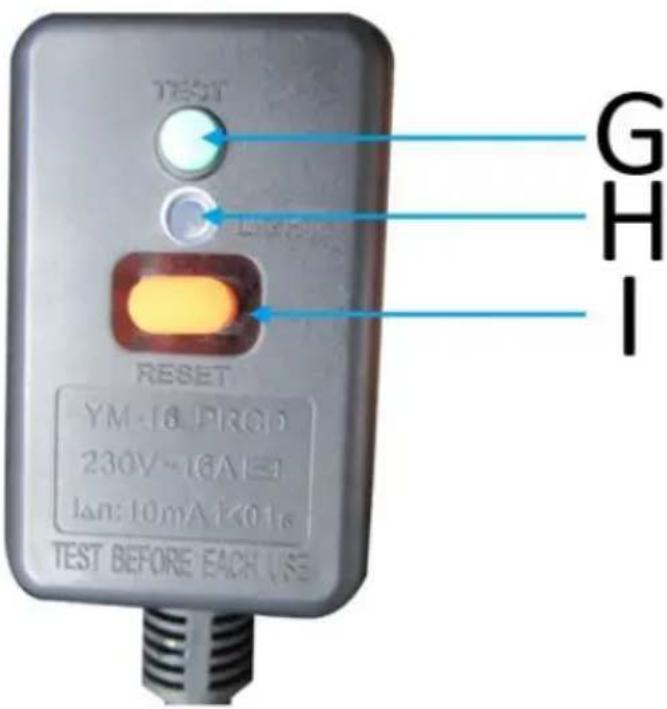

TEST RESET YM-16 PROD 230V~16A=1 Ian: 10mA k<0.1s TEST BEFORE EACH USE G H I

A Vibrirajoča glava

B Cev

C VKLOP/IZKLOP

D RCD vtič

E Napajalni kabel

F Pretvornik

G Test

H Indikator

jaz Ponastavi
