HFCV-50-C - Utensile elettrico MSW - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Vibratore per calcestruzzo ad alta frequenza
Modello	MSW-HFCV-50-C
Marca	MSW
Tensione nominale	230 V ~ 50 Hz
Potenza nominale	1500 W
Dimensione della testa vibrante	50 mm
Grado di protezione testa vibrante	IPX8
Grado di protezione convertitore	IPX5
Peso	17,26 kg
Lunghezza del cavo di alimentazione	Circa 5 m (stima)
Tipo di convertitore	Integrato, con spina RCD
Motore	Motore magnetico permanente integrato nella testa
Funzioni principali	Vibratura del calcestruzzo, protezione anti-blocco, protezione termica
Alimentazione	Monofase, compatibile con presa standard
Manutenzione e pulizia	Pulire dopo l'uso, controllare cavo e tubo, conservare in luogo asciutto
Sicurezza	Spina RCD (interruttore differenziale), arresto di emergenza tramite interruttore
Pezzi di ricambio e riparabilità	Far riparare da un professionista qualificato, utilizzare pezzi identici
Informazioni generali	Utilizzo per vibrare solo fango di cemento, temperatura elevata dopo l'uso, non immergere il convertitore

Domande frequenti - HFCV-50-C MSW

Quali precauzioni prendere prima di utilizzare il vibratore MSW-HFCV-50-C?

Prima di ogni utilizzo, verificare che la tensione e la frequenza dell'alimentazione corrispondano ai valori nominali (230 V / 50 Hz). Assicurarsi che la spina RCD funzioni premendo il pulsante 'Test' e poi 'Reset'. Ispezionare il cavo di alimentazione e il tubo per eventuali danni. Non utilizzare mai se il cavo è danneggiato.

Come effettuare una prova di funzionamento prima di immergere la testa nel calcestruzzo?

Sollevare la testa vibrante per il tubo per evitare il contatto con il suolo o oggetti. Premere l'interruttore ON/OFF del convertitore. La testa partirà a bassa frequenza e raggiungerà la frequenza massima in circa 5 secondi. Verificare il corretto funzionamento, quindi spegnere prima di immergere nel fango di cemento.

Qual è la durata massima di funzionamento a vuoto?

Non far mai funzionare il vibratore per più di 3 minuti quando la testa non è immersa nel fango di cemento. Un funzionamento a vuoto prolungato può causare surriscaldamento e danneggiare il motore.

Cosa fare se la testa vibrante non si avvia?

Controllare prima l'alimentazione elettrica: la presa deve essere sotto tensione e la spina RCD correttamente inserita. Assicurarsi che il pulsante 'Reset' della spina RCD sia premuto e che la spia sia accesa. Se il problema persiste, contattare un professionista qualificato.

È possibile utilizzare una prolunga con il vibratore?

Sì, ma la sezione trasversale del cavo della prolunga non deve essere inferiore a 1,5 mm² e deve essere dotata di collegamento a terra. Assicurarsi che la spina della prolunga corrisponda alla spina del vibratore e che il cavo non sia danneggiato.

Come evitare ustioni dopo l'uso?

Non toccare mai la testa vibrante o la parte di radiazione termica del convertitore subito dopo l'arresto. Queste parti diventano molto calde. Attendere che si raffreddino prima di qualsiasi manipolazione.

Posso utilizzare questo vibratore per altre applicazioni oltre al calcestruzzo?

No, questo vibratore è progettato solo per vibrare fango di cemento. Qualsiasi altro utilizzo è vietato e può creare situazioni pericolose.

Come pulire e manutenere il vibratore dopo l'uso?

Dopo ogni utilizzo, spegnere l'apparecchio e scollegare la spina. Pulire la testa vibrante con acqua pulita per rimuovere i residui di calcestruzzo. Ispezionare il cavo e il tubo per eventuali crepe o danni. Conservare l'apparecchio in un luogo asciutto e al riparo dalla polvere.

Cosa fare se la spia della spina RCD non si accende dopo aver premuto 'Reset'?

Se la spia non si accende, significa che la spina RCD ha rilevato un guasto o che l'alimentazione è interrotta. Controllare l'interruttore principale. Se il problema persiste, non utilizzare l'apparecchio e far verificare l'impianto elettrico da un elettricista.

Quali sono le protezioni integrate nel vibratore HFCV-50-C?

L'apparecchio dispone di una protezione anti-blocco che impedisce alla testa di bloccarsi e di una protezione termica che evita il surriscaldamento del motore durante il funzionamento a vuoto. Inoltre, la spina RCD offre protezione contro i difetti di corrente.

MANUALE UTENTE HFCV-50-C MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

1. Dati tecnici

del parametro descrizione	del parametro valore
Nome del prodotto	Vibratore per calcestruzzo ad alta frequenza
Modello	MSW-HFCV-60	MSW-HFCV-32	MSW-HFCV-40
Tensione nominale [V] / Frequenza [Hz]	230 / 50
Potenza nominale [W]	2000	1000	1200
Dimensioni della testa [mm]	60	32	40
Grado di protezione IP per Testa Vibrante	IPX8
Grado di protezione IP per convertitore	IPX5
Peso [kg]	19,46	10,35	12,81
Nome del prodotto	Vibratore per calcestruzzo ad alta frequenza
Modello	MSW-HFCV-50	MSW-HFCV-60-C	MSW-HFCV-40-C
Tensione nominale [V] / Frequenza [Hz]	230 / 50
Potenza nominale [W]	1500	2000	2000
Dimensioni della testa [mm]	50	60	40
Grado di protezione IP per Testa Vibrante	IPX8
Grado di protezione IP per convertitore	IPX5
Peso [kg]	16,25	20,55	20,55
Nome del prodotto	Vibratore per calcestruzzo ad alta frequenza
Modello	MSW-HFCV-50-C
Tensione nominale [V] / Frequenza [Hz]	230 / 50
Potenza nominale [W]	1500
Dimensioni della testa [mm]	50
Grado di protezione IP per Testa Vibrante	IPX8
Grado di protezione IP per convertitore	IPX5
Peso [kg]	17,26

2. Operazioni

▲ 1 . AVVERTENZE:

1. Controllo dell'alimentazione: assicurarsi che l'alimentazione del vibratore per calcestruzzo corrisponda alla potenza nominale indicata sul vibratore. Verificare inoltre che la presa di corrente sia compatibile con la spina del vibratore.
2. Utilizzo del cavo di prolunga: se è necessario un cavo di prolunga, assicurarsi che la sezione trasversale del cavo non sia inferiore a 1,5 mm². Il cavo di prolunga deve essere dotato di messa a terra. La presa del cavo di prolunga deve corrispondere alla spina del vibratore. Assicurarsi che il cavo di prolunga non sia danneggiato.
3. Avvertenza relativa al calore: NON toccare la testa vibrante o la parte che irradia calore del convertitore subito dopo che il vibratore ha smesso di funzionare, poiché potrebbero causare ustioni.
4. Tempo di funzionamento: non far funzionare mai il vibratore per più di 3 minuti quando la testa vibrante non è immersa nel fango di cemento.
5. Sicurezza del cavo e del tubo flessibile: se il cavo di alimentazione o il tubo flessibile sono gravemente danneggiati, interrompere immediatamente l'utilizzo del vibratore. Prima di riutilizzarlo, farlo riparare da un professionista qualificato.

6. Maneggiamento del vibratore: non spostare, sollevare o tirare mai il vibratore tirandone il cavo di alimentazione o la spina RCD.

7. Nessuna modifica: NON modificare il vibratore, ad esempio sostituendo la spina RCD con un altro tipo di spina.

8. Scollegamento dell'alimentazione: NON scollegare l'alimentazione mentre la testa vibrante è immersa nel fango di cemento.
9. Uso corretto: questo vibratore è destinato esclusivamente alla vibrazione del cemento. NON utilizzarlo per altre applicazioni.

Fasi operative:

1. Collegamento elettrico:

2. Collegare la spina del vibratore alla presa appropriata.
   o Premere prima il pulsante "Test" sulla spina RCD, quindi premere "RESET" sulla spina RCD per verificare se la spia si accende. Il collegamento elettrico è confermato dall'accensione della spia luminosa dopo aver premuto il pulsante "RESET".

3. Prova generale:

4. Sollevare la testa vibrante prendendola dal tubo flessibile per evitare che tocchi oggetti o il terreno.

5. Eseguire una prova premendo l'interruttore ON/OFF sul convertitore. La testina vibrante inizierà a una frequenza più bassa e raggiungerà la frequenza più alta entro circa 5 secondi.

6. Dopo il funzionamento di prova, spegnere il vibratore tramite l'interruttore ON/OFF sul convertitore.

7. Durante il funzionamento:

- Dopo la prova, il vibratore è pronto per l'uso. Durante il funzionamento, immergere lentamente e delicatamente la testa vibrante nel fango cementizio.

o Dopo aver completato il lavoro, estrarre lentamente la testa vibrante dal fango cementizio.

4. Post-operazione:

• Spegnere il vibratore e scollegarlo dall'alimentazione elettrica.
• Prima di riporlo o di riutilizzarlo, ispezionare attentamente il vibratore per verificare che non presenti danni.

▲ 1 . ATTENZIONE!

Prima di utilizzare il vibratore per calcestruzzo, leggere attentamente il presente manuale e seguire tutte le linee guida di sicurezza. Conservare questo manuale per riferimento futuro.

3. Precauzioni e avvertenze generali di sicurezza

Sicurezza nell'area di lavoro:

• Area pulita e ben illuminata: mantenere l'area di lavoro pulita e ben illuminata per prevenire incidenti.
• Evitare atmosfere esplosive: non utilizzare utensili elettrici in ambienti esplosivi, ad esempio in presenza di liquidi, gas o polvere infiammabili.
• Tenere lontani bambini e astanti: assicurarsi che bambini e astanti si mantengano a una distanza di sicurezza durante l'utilizzo dell'elettroutensile.

Vestiti in modo appropriato:

- Evitare indumenti larghi e gioielli: non indossare indumenti larghi o gioielli che potrebbero impigliarsi nelle parti in movimento.

IT

- Indossare guanti protettivi: utilizzare guanti di pelle quando si maneggia il tubo flessibile del vibratore per proteggere le mani.

Sicurezza elettrica:

• Utilizzo corretto della spina: le spine degli elettroutensili devono essere adatte alla presa. Non modificare in alcun modo la spina e non utilizzare adattatori con utensili elettrici dotati di messa a terra.
• Evitare superfici messe a terra: evitare il contatto con superfici messe a terra, come tubi, radiatori, fornelli o frigoriferi, per ridurre il rischio di scosse elettriche.
• Proteggere il cavo di alimentazione: non utilizzare mai il cavo per trasportare, tirare o scollegare l'utensile. Per evitare danni, tenere il cavo lontano da fonti di calore, olio, bordi taglienti e parti in movimento.
• Utilizzare prolunghe idonee: quando si utilizza un elettroutensile all'aperto, utilizzare una prolunga idonea all'uso in esterni per ridurre il rischio di scosse elettriche.

Sicurezza personale:

• Rimani vigile: sii sempre attento, usa il buon senso e non utilizzare l'elettroutensile se sei stanco o sotto l'effetto di droghe, alcol o farmaci.
• Indossare dispositivi di protezione individuale: indossare sempre protezioni per gli occhi e prendere in considerazione l'utilizzo di altri dispositivi di protezione, come una maschera antipolvere, scarpe di sicurezza antiscivolo, un casco o protezioni acustiche, a seconda della situazione.
• Prevenire l'avvio accidentale: assicurarsi che l'interruttore sia in posizione di spegnimento prima di collegare l'utensile a una fonte di alimentazione o a una batteria oppure quando si solleva o si trasporta l'utensile.
• Rimuovere gli utensili di regolazione: rimuovere eventuali chiavi o chiavi inglesi prima di accendere l'utensile elettrico.
• Mantenere l'equilibrio: mantenere sempre un appoggio e un equilibrio adeguati per evitare cadute.

Uso e cura degli utensili elettrici:

• Controllare la funzionalità dell'interruttore: non utilizzare l'elettroutensile se l'interruttore non lo accende e lo spegne correttamente.
• Scollegare l'alimentazione quando non è in uso: scollegare l'utensile o rimuovere la batteria prima di regolare, cambiare gli accessori o riporre l'utensile elettrico.
• Conservazione sicura: tenere gli elettroutensili inutilizzati fuori dalla portata dei bambini e non consentire a persone non addestrate di utilizzarli.
• Manutenzione dell'utensile: se il cavo di alimentazione o le relative guaine protettive risultano danneggiati, interrompere immediatamente l'utilizzo dell'utensile e farlo riparare da personale qualificato.
• Seguire le istruzioni del produttore: utilizzare l'utensile, gli accessori e le punte secondo le istruzioni del produttore, tenendo conto delle condizioni di lavoro e del compito da svolgere. L'uso dell'utensile per scopi diversi da quelli previsti può dare origine a situazioni pericolose.

Servizio:

- Assistenza qualificata: fate riparare il vostro elettroutensile da personale qualificato, utilizzando solo parti di ricambio identiche.

▲ 1 . ATTENZIONE!

Le precauzioni di sicurezza e le istruzioni fornite nel presente manuale non possono coprire tutte le possibili situazioni che potrebbero verificarsi. È responsabilità dell'operatore usare buon senso e cautela durante il funzionamento, poiché questi fattori non possono essere inseriti nel manuale, ma devono essere rispettati dall'operatore.

4. Caratteristiche generali del prodotto

1. Motore integrato nella testa vibrante. Non è necessario alcun motore esterno aggiuntivo, molto più semplice e sicuro per gli operatori.
2. Per una maggiore efficienza viene utilizzato un potente motore magnetico permanente.
3. L'alta frequenza e la forza di eccitazione garantiscono eccellenti prestazioni di vibrazione.
4. Può essere collegato direttamente all'alimentazione monofase.
5. All'interno del tubo non è presente alcun albero di rotazione. Pertanto, la sensazione che le braccia e le mani dell'operatore trasmettono è molto più confortevole.
6. È stata realizzata una protezione per evitare che la testa vibrante si inceppi durante il funzionamento.
7. La protezione termica è progettata per impedire il surriscaldamento del motore durante il funzionamento a vuoto.

8. Maggiore durata e minore rumorosità.

9. Struttura del prodotto

MSW-HFCV-60

MSW-HFCV-32

MSW-HFCV-40

MSW-HFCV-50

MSW-HFCV-60-C

MSW-HFCV-40-C

MSW-HFCV-50-C

A Testa vibrante

B Tubo flessibile

C ACCESO/SPENTO
D Spina RCD
E Cavo di alimentazione
F Convertitore

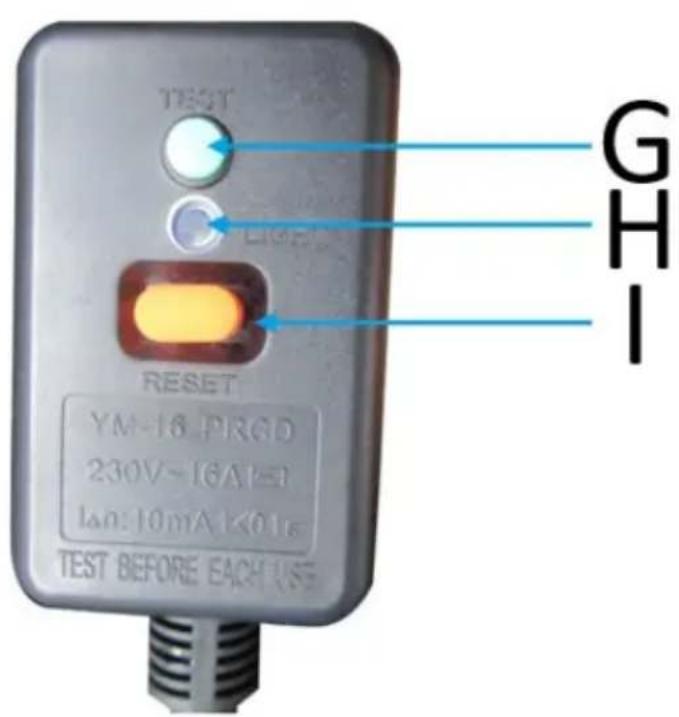

G Test
H Indicatore
I Reset
