Type de produit	Vibrateur à béton haute fréquence
Modèle	MSW-HFCV-50-C
Marque	MSW
Tension nominale	230 V ~ 50 Hz
Puissance nominale	1500 W
Taille de la tête vibrante	50 mm
Indice de protection tête vibrante	IPX8
Indice de protection convertisseur	IPX5
Poids	17,26 kg
Longueur du câble d'alimentation	Environ 5 m (estimation)
Type de convertisseur	Intégré, avec fiche RCD
Moteur	Moteur magnétique permanent intégré dans la tête
Fonctions principales	Vibration du béton, protection anti-blocage, protection thermique
Alimentation	Monophasée, compatible avec prise standard
Entretien et nettoyage	Nettoyer après usage, vérifier câble et tuyau, stockage au sec
Sécurité	Prise RCD (disjoncteur différentiel), arrêt d'urgence via interrupteur
Pièces détachées et réparabilité	Faire réparer par un professionnel qualifié, utiliser pièces identiques
Informations générales	Utilisation pour vibrer la boue de ciment uniquement, température élevée après usage, ne pas immerger le convertisseur

FOIRE AUX QUESTIONS - HFCV-50-C MSW

Quelles sont les précautions à prendre avant d'utiliser le vibrateur MSW-HFCV-50-C ?

Avant chaque utilisation, vérifiez que la tension et la fréquence de l'alimentation correspondent aux valeurs nominales (230 V / 50 Hz). Assurez-vous que la prise RCD fonctionne en appuyant sur le bouton 'Test' puis 'Reset'. Inspectez le câble d'alimentation et le tuyau pour détecter tout dommage. Ne jamais utiliser si le câble est endommagé.

Comment effectuer un essai de fonctionnement avant de plonger la tête dans le béton ?

Soulevez la tête vibrante par le tuyau pour éviter tout contact avec le sol ou des objets. Appuyez sur l'interrupteur ON/OFF du convertisseur. La tête démarrera à basse fréquence et atteindra sa fréquence maximale en environ 5 secondes. Vérifiez le bon fonctionnement, puis éteignez avant de plonger dans la boue de ciment.

Quelle est la durée maximale de fonctionnement à vide ?

Ne faites jamais fonctionner le vibrateur pendant plus de 3 minutes lorsque la tête n'est pas immergée dans la boue de ciment. Un fonctionnement à vide prolongé peut entraîner une surchauffe et endommager le moteur.

Que faire si la tête vibrante ne démarre pas ?

Vérifiez d'abord l'alimentation électrique : la prise doit être sous tension et la fiche RCD correctement branchée. Assurez-vous que le bouton 'Reset' de la prise RCD est enfoncé et que le voyant est allumé. Si le problème persiste, contactez un professionnel qualifié.

Est-il possible d'utiliser une rallonge avec le vibrateur ?

Oui, mais la section transversale du câble de la rallonge ne doit pas être inférieure à 1,5 mm² et elle doit être dotée d'une connexion à la terre. Assurez-vous que la prise de la rallonge correspond à la fiche du vibrateur et que le câble n'est pas endommagé.

Comment éviter les brûlures après utilisation ?

Ne touchez jamais la tête vibrante ou la partie de rayonnement thermique du convertisseur immédiatement après l'arrêt. Ces pièces deviennent très chaudes. Attendez qu'elles refroidissent avant toute manipulation.

Puis-je utiliser ce vibrateur pour d'autres applications que le béton ?

Non, ce vibrateur est conçu uniquement pour faire vibrer de la boue de ciment. Toute autre utilisation est interdite et peut créer des situations dangereuses.

Comment nettoyer et entretenir le vibrateur après usage ?

Après chaque utilisation, éteignez l'appareil et débranchez la fiche. Nettoyez la tête vibrante à l'eau claire pour retirer les résidus de béton. Inspectez le câble et le tuyau pour détecter d'éventuelles fissures ou dommages. Stockez l'appareil dans un endroit sec et à l'abri de la poussière.

Que faire si le voyant de la prise RCD ne s'allume pas après avoir appuyé sur 'Reset' ?

Si le voyant ne s'allume pas, cela signifie que la prise RCD a détecté un défaut ou que l'alimentation est coupée. Vérifiez le disjoncteur principal. Si le problème persiste, ne pas utiliser l'appareil et faites vérifier l'installation électrique par un électricien.

Quelles sont les protections intégrées dans le vibrateur HFCV-50-C ?

L'appareil dispose d'une protection anti-blocage qui empêche la tête de se bloquer, et d'une protection thermique qui évite la surchauffe du moteur lors d'un fonctionnement à vide. De plus, la prise RCD offre une protection contre les défauts de courant.

MODE D'EMPLOI HFCV-50-C MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

1. Caractéristiques techniques

du paramètre description	du paramètre valeur
Nom de produit	Vibrateur à béton haute fréquence
Modèle	MSW-HFCV-60	MSW-HFCV-32	MSW-HFCV-40
Tension nominale [V] / Fréquence [Hz]	230 / 50
Puissance nominale [W]	2000	1000	1200
Taille de la tête [mm]	60	32	40
Indice de protection IP pour la tête vibrante	IPX8
Indice de protection IP pour convertisseur	IPX5
Poids [kg]	19,46	10,35	12,81
Nom de produit	Vibrateur à béton haute fréquence
Modèle	MSW-HFCV-50	MSW-HFCV-60-C	MSW-HFCV-40-C
Tension nominale [V] / Fréquence [Hz]	230 / 50
Puissance nominale [W]	1500	2000	2000
Taille de la tête [mm]	50	60	40
Indice de protection IP pour la tête vibrante	IPX8
Indice de protection IP pour convertisseur	IPX5
Poids [kg]	16,25	20,55	20,55

FR

Nom de produit	Vibrateur à béton haute fréquence
Modèle	MSW-HFCV-50-C
Tension nominale [V] / Fréquence [Hz]	230 / 50
Puissance nominale [W]	1500
Taille de la tête [mm]	50
Indice de protection IP pour la tête vibrante	IPX8
Indice de protection IP pour convertisseur	IPX5
Poids [kg]	17,26

2. Opérations

▲ 1 . AVERTISSEMENTS :

1. Vérification de l'alimentation électrique : Assurez-vous que l'alimentation électrique du vibrateur à béton correspond à l'alimentation électrique nominale indiquée sur le vibrateur. Vérifiez également que la prise d'alimentation est compatible avec la fiche du vibrateur.
2. Utilisation du câble d'extension : si un câble d'extension est nécessaire, assurez-vous que la section transversale du câble n'est pas inférieure à 1,5 mm². Le câble rallonge doit être doté d'une connexion à la terre. La prise du câble rallonge doit correspondre à la fiche du vibrateur. Assurez-vous que le câble d'extension n'est pas endommagé.
3. Avertissement relatif à la chaleur : NE TOUCHEZ PAS la tête vibrante ou la partie de rayonnement thermique du convertisseur immédiatement après l'arrêt du vibrateur, car cela pourrait provoquer des brûlures.
4. Durée de fonctionnement : Ne jamais faire fonctionner le vibrateur pendant plus de 3 minutes lorsque la tête vibrante n'est pas immergée dans la boue de ciment.

5. Sécurité du câble et du tuyau : Si le câble d'alimentation ou le tuyau est gravement endommagé, arrêtez immédiatement d'utiliser le vibrateur. Faites-le réparer par un professionnel qualifié avant de le réutiliser.

6. Manipulation du vibrateur : Ne jamais déplacer, soulever ou tirer le vibrateur en tirant sur son câble d'alimentation ou sa fiche RCD.

7. Aucune modification : NE PAS modifier le vibrateur, par exemple en remplaçant la fiche RCD par un autre type de fiche.
8. Déconnexion de l'alimentation : NE PAS débrancher l'alimentation électrique lorsque la tête vibrante est immergée dans la boue de ciment.
9. Utilisation appropriée : Ce vibrateur est destiné uniquement à faire vibrer de la boue de ciment. NE l'utilisez PAS pour d'autres applications.

Étapes de l'opération :

1. Connexion électrique :

2. Branchez la fiche du vibrateur sur la prise appropriée.

3. Appuyez d'abord sur le bouton « Test » de la prise RCD, puis appuyez sur « RESET » sur la prise RCD pour vérifier si le voyant s'allume. La connexion électrique est confirmée lorsque le voyant est allumé après avoir appuyé sur le bouton « RESET ».

4. Essai :

5. Soulevez la tête vibrante par le tuyau pour éviter qu'elle ne touche des objets ou le sol.

6. Effectuez un essai en appuyant sur l'interrupteur ON/OFF du convertisseur. La tête vibrante démarrera à une fréquence plus basse et atteindra sa fréquence la plus élevée en 5 secondes environ.

7. Après l'essai, éteignez le vibrateur à l'aide de l'interrupteur ON/OFF du convertisseur.

8. Pendant l'opération :

9. Après l'essai, le vibrateur est prêt à l'emploi. Plongez lentement et doucement la tête vibrante dans la boue de ciment pendant le fonctionnement.

10. Une fois le travail terminé, retirez lentement la tête vibrante de la boue de ciment.

4. Post-opératoire :

• Éteignez le vibrateur et débranchez-le de l'alimentation électrique.
  ○ Inspectez soigneusement le vibrateur pour détecter tout dommage avant de le ranger ou de le réutiliser.

▲ ! . ATTENTION!

Avant d'utiliser votre vibrateur à béton, veuillez lire attentivement ce manuel et suivre toutes les consignes de sécurité. Conservez ce manuel pour référence ultérieure.

3. Précautions et avertissements généraux de sécurité

Sécurité de la zone de travail :

• Zone propre et bien éclairée : Gardez la zone de travail propre et bien éclairée pour éviter les accidents.
• Évitez les atmosphères explosives : n'utilisez pas d'outils électriques dans des environnements explosifs, par exemple en présence de liquides, de gaz ou de poussières inflammables.

- Tenir les enfants et les personnes à proximité éloignés : Assurez-vous que les enfants et les personnes à proximité se trouvent à une distance de sécurité pendant l'utilisation de l'outil électrique.

S'habiller correctement :

• Évitez les vêtements amples et les bijoux : Ne portez pas de vêtements amples ni de bijoux qui pourraient se coincer dans les pièces mobiles.
• Portez des gants de protection : utilisez des gants en cuir lorsque vous manipulez le tuyau du vibrateur pour protéger vos mains.

Sécurité électrique :

• Utilisation appropriée de la prise : les fiches des outils électriques doivent correspondre à la prise. Ne modifiez jamais la prise de quelque façon que ce soit et n'utilisez pas d'adaptateurs avec des outils électriques reliés à la terre.
• Évitez les surfaces reliées à la terre : évitez tout contact avec des surfaces reliées à la terre, telles que des tuyaux, des radiateurs, des cuisinières ou des réfrigérateurs, afin de réduire le risque de choc électrique.
• Protégez le cordon d'alimentation : n'utilisez jamais le cordon pour transporter, tirer ou débrancher l'outil. Gardez le cordon loin de la chaleur, de l'huile, des bords tranchants et des pièces mobiles pour éviter tout dommage.
• Utilisez des rallonges adaptées : lorsque vous utilisez un outil électrique à l'extérieur, utilisez une rallonge conçue pour une utilisation en extérieur afin de réduire le risque de choc électrique.

Sécurité personnelle :

• Restez vigilant : restez toujours attentif, faites preuve de bon sens et n'utilisez pas l'outil électrique si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments.
• Portez un équipement de protection individuelle : Portez toujours une protection pour les yeux et envisagez d'utiliser d'autres équipements de protection tels qu'un masque anti-poussière, des chaussures de sécurité

antidérapantes, un casque de sécurité ou une protection auditive, selon la situation.

• Évitez tout démarrage involontaire : assurez-vous que l'interrupteur est en position d'arrêt avant de connecter l'outil à une source d'alimentation ou à une batterie, ou lorsque vous prenez ou transportez l'outil.
• Retirer les outils de réglage : Retirez toutes les clés de réglage avant de mettre l'outil électrique sous tension.
• Maintenir l'équilibre : Gardez toujours une bonne position et un bon équilibre pour éviter les chutes.

Utilisation et entretien des outils électriques :

• Vérifiez la fonctionnalité de l'interrupteur : n'utilisez pas l'outil électrique si l'interrupteur ne permet pas de l'allumer et de l'éteindre correctement.
• Débranchez l'alimentation lorsque l'outil n'est pas utilisé : débranchez l'outil ou retirez la batterie avant de régler, de changer d'accessoires ou de ranger l'outil électrique.
• Stocker en toute sécurité : Gardez les outils électriques inutilisés hors de portée des enfants et ne laissez pas des personnes non formées les utiliser.
• Entretenir l'outil : Si le câble d'alimentation ou ses gaines de protection sont endommagés, cessez immédiatement d'utiliser l'outil et faites-le réparer par une personne qualifiée.
• Suivez les instructions du fabricant : utilisez l'outil, les accessoires et les embouts conformément aux instructions du fabricant, en tenant compte des conditions de travail et de la tâche à accomplir. L'utilisation de l'outil à des fins non prévues peut créer des situations dangereuses.

Service:

- Service qualifié : Faites entretenir votre outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange identiques.

! . ATTENTION!

Les précautions de sécurité et les instructions fournies dans ce manuel ne peuvent pas couvrir toutes les situations possibles qui peuvent survenir. Il est de la responsabilité de l'opérateur de faire preuve de bon sens et de prudence pendant l'utilisation, car ces facteurs ne peuvent pas être intégrés dans le manuel mais doivent être appliqués par l'opérateur.

4. Caractéristiques générales du produit

1. Moteur intégré à la tête vibrante. Aucun moteur externe supplémentaire n'est nécessaire, beaucoup plus simple et sûr pour les opérateurs.
2. Un puissant moteur magnétique permanent est utilisé pour une meilleure efficacité.
3. La haute fréquence et la force excitée conduisent à d'excellentes performances de vibration.
4. Il peut être connecté directement à une alimentation monophasée.
5. Il n'y a pas d'arbre de rotation à l'intérieur du tuyau. Par conséquent, la sensation au niveau des bras et des mains de l'opérateur est beaucoup plus confortable.
6. Une protection est intégrée pour éviter que la tête vibrante ne se bloque pendant le fonctionnement.
7. La protection thermique est conçue pour empêcher la surchauffe du moteur pendant le fonctionnement à vide.
8. Durée de vie plus longue et niveau de bruit plus faible.

5. Structure du produit

MSW-HFCV-60

MSW-HFCV-32

MSW-HFCV-40

MSW-HFCV-50

MSW-HFCV-60-C

MSW-HFCV-40-C

MSW-HFCV-50-C

A Tête vibrante

B Tuyau

C MARCHE/ARRÊT
D Fiche RCD
E Câble d'alimentation
F Convertisseur

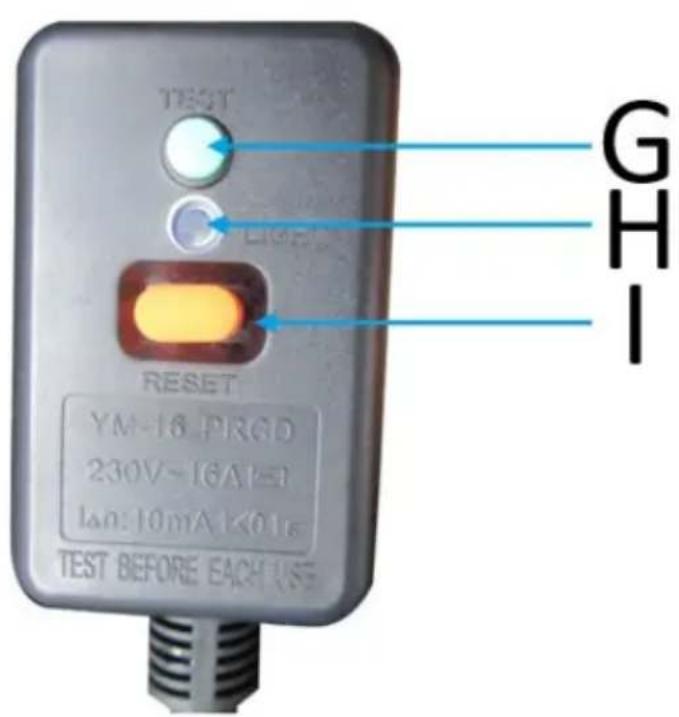

G Test
H Indicateur
I Réinitialiser
