HFCVA7 - Herramienta eléctrica MSW - Manual de uso y guía de instrucciones gratis

Tipo de producto	Vibrador de hormigón de alta frecuencia
Modelo	MSW-HFCV-A7
Tensión nominal	230 V / 50 Hz
Potencia nominal	2000 W
Fuerza ejercida	8,6 kN
Tamaño del cabezal	60 mm
Índice de protección IP (cabezal)	IPX8
Índice de protección IP (convertidor)	IPX5
Dimensiones (L x A x H)	2600 x 200 x 75 mm
Peso	14,4 kg
Alimentación	Monofásica 230 V~ 50 Hz
Motor	Motor magnético permanente integrado
Protección integrada	Antibloqueo del cabezal vibrante y protección térmica contra el sobrecalentamiento
Dispositivo de seguridad	PRCD (interruptor diferencial) con botones Test y Reset
Uso previsto	Vibración de lodo de cemento (hormigón)
Condiciones de uso	No usar en atmósfera explosiva; mantener la zona de trabajo limpia e iluminada
Alargador recomendado	Sección de al menos 1,5 mm² para uso en exteriores
Funcionamiento al aire libre	No exceder 3 minutos como máximo
Mantenimiento	Limpiar después del uso; inspección regular del cable y la manguera; reparación por un profesional calificado
Nivel de ruido	Bajo ruido en funcionamiento

Preguntas frecuentes - HFCVA7 MSW

¿Cómo conectar correctamente el vibrador?

Conecte el enchufe a una toma compatible 230 V~. Presione primero el botón Test del PRCD, luego el botón Reset. El indicador debe encenderse, indicando que la conexión es funcional.

¿Cuánto tiempo puedo hacer funcionar el vibrador al aire libre?

Nunca haga funcionar el vibrador más de 3 minutos cuando no esté sumergido en el lodo de cemento, para evitar el sobrecalentamiento.

¿Puedo usar un alargador?

Sí, siempre que tenga una sección de al menos 1,5 mm² y sea adecuada para uso en exteriores. Cada conexión debe ser segura.

¿Qué hacer si el cable de alimentación o la manguera están dañados?

Detenga inmediatamente el uso. Las reparaciones deben ser realizadas por un profesional calificado antes de cualquier reutilización.

¿Cuál es la fuerza ejercida por el modelo HFCVA7?

La fuerza ejercida es de 8,6 kN, lo que permite una vibración eficaz del hormigón.

¿El aparato es estanco?

El cabezal vibrante tiene clasificación IPX8 (inmersión prolongada), mientras que el convertidor tiene clasificación IPX5 (protegido contra chorros de agua). No sumerja el convertidor.

¿Puedo sumergir completamente el convertidor?

No, solo el cabezal vibrante está diseñado para la inmersión. El convertidor debe permanecer fuera del agua.

¿Cómo mantener el vibrador después del uso?

Limpie cuidadosamente el cabezal y la manguera. Inspeccione por daños. Guarde en un lugar seco y fuera del alcance de los niños. Las reparaciones deben ser realizadas por un técnico calificado.

¿Qué tipo de enchufe se necesita?

El aparato está diseñado para una alimentación monofásica 230 V~ 50 Hz. Use un enchufe compatible; no modifique la clavija.

¿Cuáles son las protecciones integradas?

El vibrador está equipado con una protección antibloqueo del cabezal en caso de bloqueo, una protección térmica contra el sobrecalentamiento y un PRCD (interruptor diferencial) para la seguridad eléctrica.

MANUAL DE USUARIO HFCVA7 MSW

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ BRUGSANVISNINGENKEL

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

Este manual de usuario ha sido traducido mediante traducción automática. Hemos hecho todo lo posible para garantizar que la traducción sea precisa, pero tenga en cuenta que las traducciones automáticas no son perfectas y no están destinadas a reemplazar a los traductores humanos. La versión oficial del Manual del Usuario está en inglés. Cualquier diferencia entre la versión traducida y el original en inglés no es legalmente vinculante. Si tiene alguna pregunta sobre la exactitud de la traducción, consulte la versión en inglés, que es la referencia oficial. Están disponibles versiones en más idiomas previa solicitud a [e-mail].

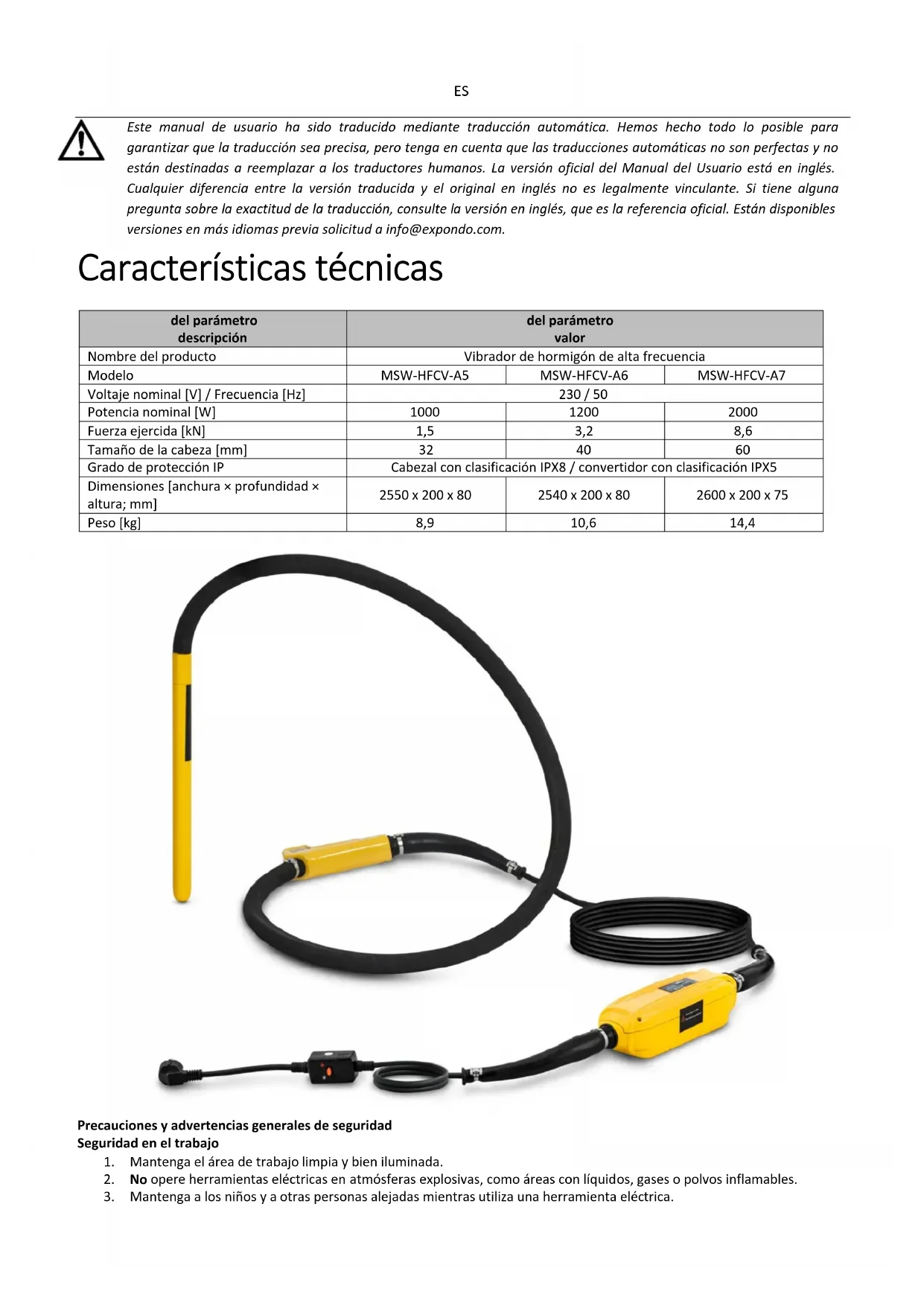

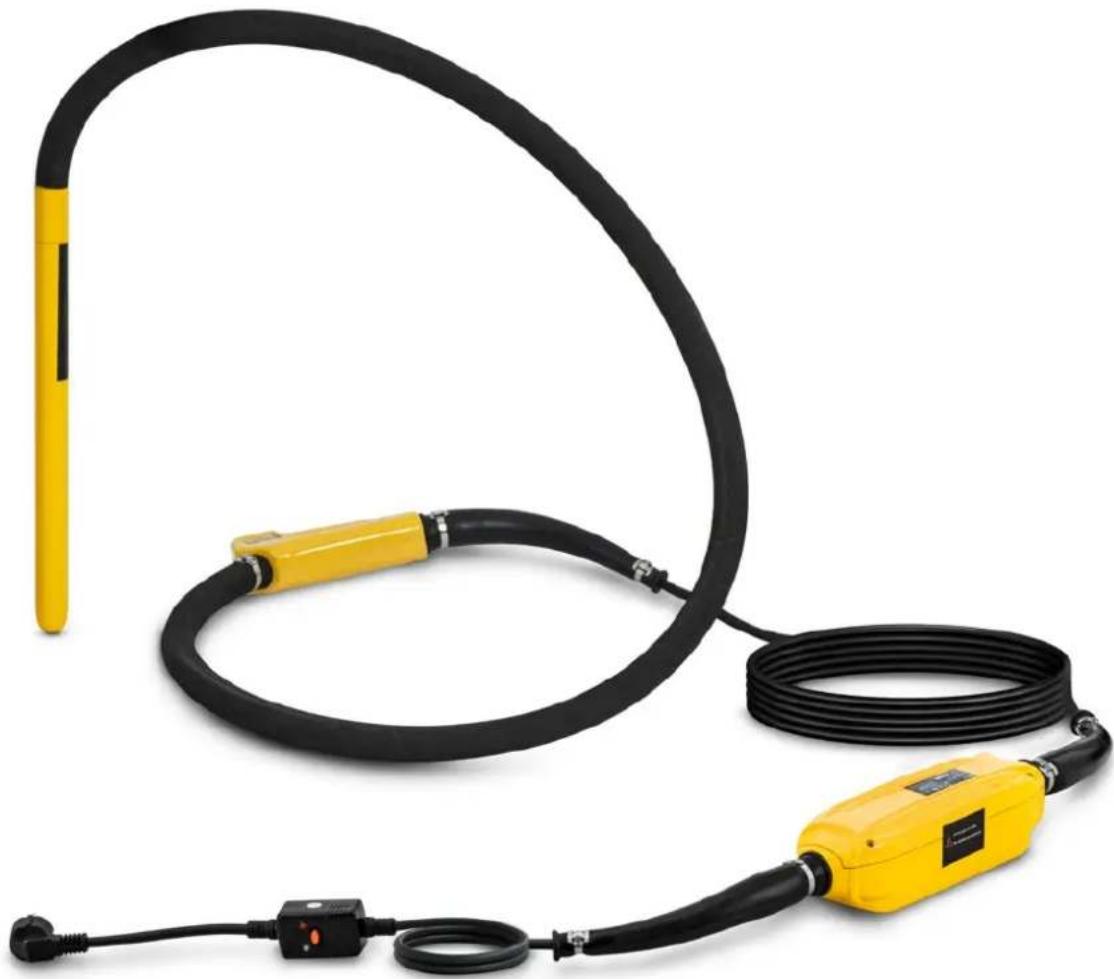

Características técnicas

del parámetro descripción	del parámetro valor
Nombre del producto	Vibrador de hormigón de alta frecuencia
Modelo	MSW-HFCV-A5	MSW-HFCV-A6	MSW-HFCV-A7
Voltaje nominal [V] / Frecuencia [Hz]	230 / 50
Potencia nominal [W]	1000	1200	2000
Fuerza ejercida [kN]	1,5	3,2	8,6
Tamaño de la cabeza [mm]	32	40	60
Grado de protección IP	Cabezal con clasificación IPX8 / convertidor con clasificación IPX5
Dimensiones [anchura × profundidad × altura; mm]	2550 x 200 x 80	2540 x 200 x 80	2600 x 200 x 75
Peso [kg]	8,9	10,6	14,4

Precauciones y advertencias generales de seguridad

Seguridad en el trabajo

1. Mantenga el área de trabajo limpia y bien iluminada.
2. No opere herramientas eléctricas en atmósferas explosivas, como áreas con líquidos, gases o polvos inflamables.
3. Mantenga a los niños y a otras personas alejadas mientras utiliza una herramienta eléctrica.

Vestimenta apropiada

1. No use ropa suelta ni joyas que puedan quedar atrapadas en las piezas móviles.
2. Utilice guantes de cuero al manipular la manguera del vibrador.

Seguridad eléctrica

1. Los enchufes de las herramientas eléctricas deben coincidir con la toma de corriente. Nunca modifique el enchufe de ninguna manera y no utilice adaptadores con herramientas eléctricas conectadas a tierra.
2. Evite el contacto corporal con superficies conectadas a tierra, como tuberías, radiadores, estufas o refrigeradores.
3. Nunca utilice el cable para transportar, tirar o desenchufar herramientas eléctricas. Mantenga los cables alejados del calor, aceite, bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
4. Cuando utilice una herramienta eléctrica al aire libre, utilice un cable de extensión apto para uso en exteriores. Esto reduce el riesgo de descarga eléctrica.

Seguridad personal

1. Manténgase alerta, preste atención a lo que hace y use el sentido común al operar una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo la influencia de drogas, alcohol o medicamentos.
2. Utilice equipo de protección personal, como protección para los ojos, máscaras contra el polvo, zapatos de seguridad antideslizantes, cascos o protección auditiva, según la tarea específica para reducir el riesgo de lesiones.
3. Evitar arranques accidentales. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a una fuente de alimentación y/o paquete de baterías, o al levantar o transportar la herramienta.
4. Retire todas las llaves de ajuste o llaves inglesas antes de encender la herramienta eléctrica.
5. No se exceda. Mantenga una posición adecuada y el equilibrio en todo momento.

Uso y cuidado de herramientas eléctricas

1. No fuerce la herramienta eléctrica. Úselo únicamente para las aplicaciones previstas.
2. Desconecte el enchufe de la fuente de alimentación y/o retire la batería antes de realizar cualquier ajuste, cambiar accesorios o guardar la herramienta.
3. Guarde las herramientas eléctricas en reposo fuera del alcance de los niños y evite el acceso a ellas a personas no capacitadas.
4. Realice el mantenimiento periódico de las herramientas eléctricas. Si está dañado, haga que un técnico calificado reemplace el cable de alimentación o las fundas protectoras.
5. Utilice la herramienta eléctrica, los accesorios y los aditamentos de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y el tipo de trabajo a realizar. Utilizar una herramienta para tareas no previstas puede generar situaciones peligrosas.
6. Si es necesario, haga que un técnico calificado revise su herramienta eléctrica utilizando únicamente piezas de repuesto idénticas.

Servicio

- Haga que su herramienta eléctrica sea reparada por un técnico calificado, utilizando únicamente piezas de repuesto idénticas.

Advertencia! Las precauciones e instrucciones de seguridad de este manual no pueden cubrir todas las condiciones y situaciones potenciales. Es fundamental que el operador comprenda que la precaución y el sentido común son esenciales para mitigar los riesgos no cubiertos en este manual.

Características generales del producto

1. El motor está integrado en el cabezal vibratorio, eliminando la necesidad de un motor externo. Este diseño hace que la operación sea más fácil y segura para los usuarios.
2. El potente motor magnético permanente proporciona una mayor eficiencia.
3. La alta frecuencia y la fuerza excitada dan como resultado un excelente rendimiento de vibración.
4. El dispositivo se puede conectar directamente a una fuente de alimentación monofásica. Asegúrese de que el voltaje sea correcto:

○ Utilice una fuente de alimentación de 230 V-50 Hz.

1. No hay eje giratorio en el interior de la manguera, lo que proporciona mayor comodidad para los brazos y las manos del operador.
2. La protección incorporada evita que el cabezal vibratorio se atasque durante el funcionamiento.
3. La protección térmica evita que el motor se sobrecaliente durante el funcionamiento sin carga.
4. El dispositivo está diseñado para una vida útil más larga y funciona con menos ruido.

1 2 3 LIGHT TEST RESET TEST BEFORE EACH USE K-16 NAAN AN-16 PRCD 16A 230V~ lan:30mA

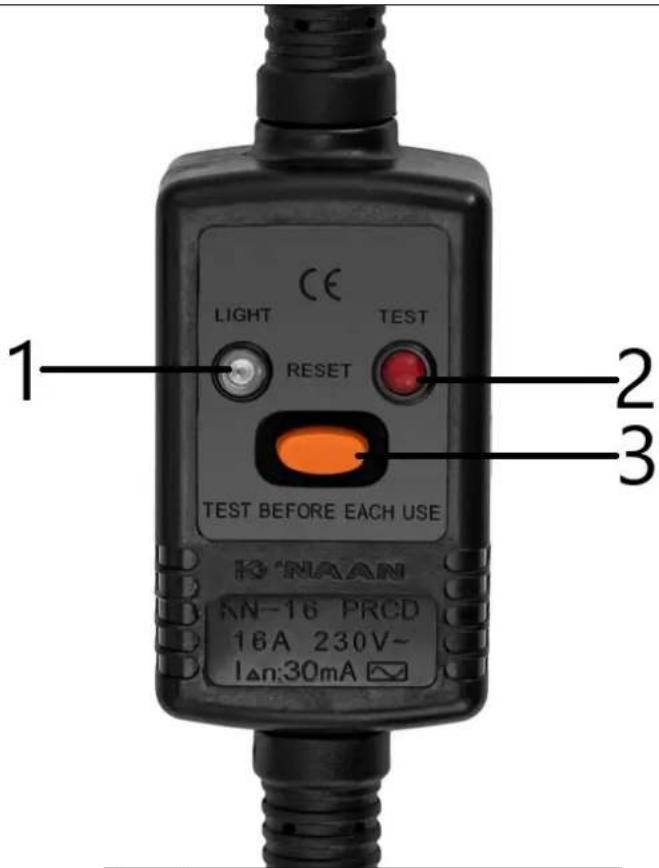

1	Indicador
2	Botón de prueba
3	Botón de reinicio

Operaciones

Advertencias:

1. Asegúrese de que la fuente de alimentación del vibrador de hormigón coincida con su requisito de potencia nominal. Además, verifique que la toma de corriente coincida con el enchufe de este vibrador.
2. Si es necesario un cable de extensión, asegúrese de que tenga una sección transversal de al menos 1,5 mm². Cada conexión debe ser segura y el enchufe debe coincidir con el enchufe del vibrador. Inspeccione el cable de extensión para asegurarse de que no haya daños.
3. No toque el cabezal vibratorio ni la parte que irradia calor del convertidor inmediatamente después de que el vibrador deje de funcionar, ya que puede provocar quemaduras.
4. Nunca haga funcionar el vibrador durante más de 3 minutos cuando no esté sumergido en lodo de cemento.
5. Deje de utilizar el vibrador inmediatamente si hay daños en el cable de alimentación o en la manguera. Las reparaciones deben ser realizadas por un profesional calificado antes de volver a utilizarlo.
6. Evite mover, levantar o tirar del vibrador tirando de su cable de alimentación o del enchufe RCD.
7. No intente modificar el enchufe del vibrador ni reemplazar el enchufe RCD por otro tipo.
8. No apague la fuente de alimentación mientras el cabezal vibratorio esté sumergido en lodo de cemento.
9. Este vibrador está diseñado únicamente para vibrar lodo de cemento. No lo utilice para ninguna otra aplicación.

Pasos de operación:

1. Conecte el enchufe del vibrador a una toma compatible. Primero presione el botón "Prueba" en el enchufe RCD, luego presione "Restablecer" en el enchufe RCD para confirmar que la luz indicadora esté encendida. La luz indicadora muestra que la conexión de alimentación está funcional.
2. Levante el cabezal vibratorio por la manguera para evitar el contacto con cualquier objeto o superficie. Comience a hacer funcionar el vibrador presionando el interruptor ON/OFF en el convertidor. El vibrador comenzará a una frecuencia más baja y alcanzará su frecuencia más alta en 5 segundos. Una vez que alcance la velocidad máxima, apague el vibrador utilizando el interruptor ON/OFF en el convertidor.
3. Después del funcionamiento inicial, el vibrador está listo para funcionar. Introduzca el cabezal vibratorio gradualmente en el lodo de cemento. Al retirarlo, tire lentamente para evitar salpicaduras.
4. Una vez finalizado el trabajo, apague el vibrador y desconecte la fuente de alimentación. Inspeccione el equipo minuciosamente para asegurarse de que no haya daños antes de guardarlo.
