Tuotetyyppi	Kannettava teholähde / Akkukäyttöinen generaattori
Merkki	Makita
Malli	BAC01
Nimellisteho (jatkuva)	1400 W (VA)
Huipputeho	2800 W (VA)
AC-lähtö	2 x pistorasia, puhdas siniaalto, 50/60 Hz (valittavissa)
USB-A-lähtö	2 x 5 V, 2,4 A
USB-C-lähtö	2 x USB-PD 30 W
12 V DC -lähtö	1 x savukkeensytytinadapteri, 12 V, 10 A
Virtalähde	Kannettava virtalähde PDC1200 tai PDC01 (Makita 18 V -akut)
Mitat (P x L x K)	395 mm x 345 mm x 163 mm
Nettopaino (vain muuntaja)	7,3 kg
Käyttölämpötila-alue	-10 °C - 40 °C
Suojaus	Ylikuormitus, ylikuumeneminen, akun täysi tyhjeneminen
Tehonäyttö	Portaittainen lähtömittari (jopa 1400 W punaisella)
Äänimerkki	Säädettävä hälytys (erillinen painike)
Ilmansuodatin	Pestävä, irrotettava
MAKPAC-kiinnitys	Mahdollinen (lisävaruste)
Huolto	Puhdistus kostealla liinalla ja saippuavedellä; suodatin pestävä
Turvallisuus	Ei saa käyttää kosteissa tai räjähdysalttiissa tiloissa; pidä poissa lasten ulottuvilta
Korjattavuus	Anna valtuutetun Makita-huoltokeskuksen korjattavaksi – alkuperäiset varaosat

Usein kysytyt kysymykset - BAC01 MAKITA

Mikä on BAC01:n käyttöaika PDC1200-akulla?

1000 W kuormalla käyttöaika on noin 56 minuuttia. PDC01:llä ja kahdella BL1860B-akulla 750 W kuormalla se on noin 10 minuuttia (likimääräisiä tietoja).

Minkä tyyppiset akut ovat yhteensopivia BAC01:n kanssa?

BAC01 toimii virtalähteillä PDC1200 (sisäänrakennettu akku) tai PDC01 (sovitin kahdelle akulle). Yhteensopivia akkuja ovat Makita-mallit BL1815N, BL1820B, BL1830B, BL1840B, BL1850B ja BL1860B (tunnistetut akut).

Miten AC-lähtötaajuus valitaan?

Taajuus (50 tai 60 Hz) valitaan painamalla taajuuden vaihtopainiketta ohjauspaneelissa, vain kun AC-lähtö on katkaistu. Asetus säilyy muistissa.

Voinko ladata BAC01:n akkua USB-lähdön kautta?

Ei. BAC01 muuntaa akun energian lähtöihin, se ei voi ladata omaa virtalähdettään porttiensa kautta. Käytä erillistä Makita-laturia.

Mitä tehdä, jos laite ylikuormittuu?

Ylikuormituksen sattuessa vastaava lähtö katkeaa ja jaksottainen äänimerkki kuuluu. '1400'-ilmaisin vilkkuu punaisena. Vähennä kuormaa ja paina lähtöpainiketta uudelleen käynnistääksesi. Jos ylikuormitus jatkuu, sammuta virtalähde.

Voinko käyttää BAC01:ta lääketieteellisten laitteiden kanssa?

Ei. Käyttöohje kieltää ehdottomasti muuntimen käytön lääketieteellisten laitteiden kanssa odottamattoman toimintahäiriön aiheuttaman onnettomuusriskin vuoksi.

Miten BAC01 puhdistetaan ja huolletaan?

Irrota virtalähde. Pyyhi laite saippuavedellä kostutetulla liinalla. Älä käytä bensiiniä, bentseeniä tai alkoholia. Ilmansuodatin on pestävä vedellä ja kuivattava ennen takaisinasennusta.

Mikä on USB-C-porttien maksimiteho?

Molemmat USB-C-portit antavat 30 W (USB-PD) tehon. USB-A-portit antavat 5 V / 2,4 A (max 12 W).

Voiko BAC01:ta käyttää sateessa tai kosteassa ympäristössä?

Ei. Muunnin ei ole vedenpitävä. Sitä ei saa altistaa sateelle tai kosteudelle. Käytä sitä vain kuivassa ja säältä suojatussa paikassa.

Missä voin korjauttaa BAC01:ni?

Kaikki korjaukset on teetettävä valtuutetussa Makita-huoltokeskuksessa, joka käyttää alkuperäisiä varaosia. Älä pura laitetta itse.

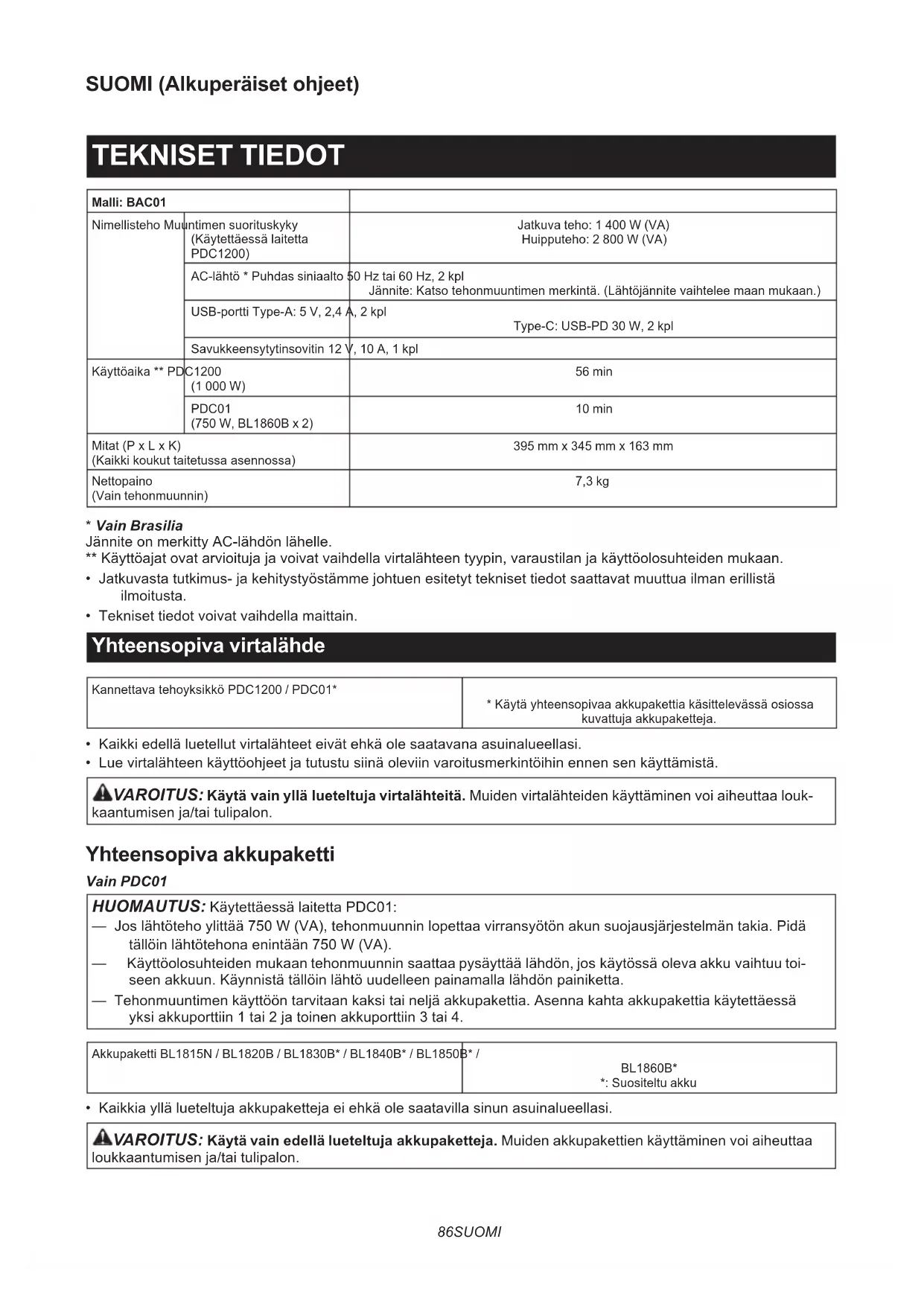

KÄYTTÖOHJE BAC01 MAKITA

Malli: BAC01
Nimellisteho Muun	untimen suorituskyk (Käytettäessä laitetta PDC1200)	Jatkuva teho: 1 400 W (VA) Huipputeho: 2 800 W (VA)
	AC-lähtö * Puhdas siniaalto	50 Hz tai 60 Hz, 2 kpi Jännite: Katso tehonmuuntimen merkintä. (Lähtöjannite vaihtelee maan mukaan.)
	USB-portti Type-A: 5 V, 2,4 A, 2 kpi	Type-C: USB-PD 30 W, 2 kpi
	Savukkeensytytsovitin 12 V, 10 A, 1 kpi
Käytöaika ** PD	C1200 (1 000 W)	56 min
	PDC01 (750 W, BL1860B x 2)	10 min
Mitat (P x L x K) (Kaikkki koukat taitetussa asennossa)		395 mm x 345 mm x 163 mm
Nettopaino (Vain tehonmuunnin)		7,3 kg

• Vain Brasilia
  Jannite on merkitty AC-lahdon lahelle.
  ** Käytöajat ovat arvioituja ja voivat vaihdella virtalähteen tyypin, varaustilan ja käytöolosuhteiden mukaan.
• Jatkuvasta tutkimus- ja kehitystyöstämme johtuen esitetyt tekniset tiedot saattavat muuttua ilman erillistä ilmoitusta.
  Tekniset tiedot voivat vaihdella maittain.

Yhteensopiva virtalähde

Kannettava tehoysikkö PDC1200 / PDC01*

*Käytä yhteensopivaa alkupakettia käsittelevässä osiossa kuvattuja alkupaketteja.

• Kaikki edellä luetellut virtälähteet eivat ehkä ole saatavana asuinalueellasi.
• Lue virtalähteen käyttoohjeet ja tutustu siinä oleviin varoitusmerkintöihin ennen sen käytämista.

VAROITUS: Käytä vain yllä lueteltuja virtälähteitä. Muiden virtälähteiden käytäminen voi aiheuttaa louk

kaantumisen ja/tai tulipalon.

Yhteensopiva akkupaketti

Vain PDC01

HUOMAUTUS: Kaytettäessä laitetta PDC01:

— Jos lahtöteho ylittäa 750 W (VA), tehonmuunnin lopettaa virransyöton akun suojausjärkestelmän takia. Pidä tällöin lahtötehona enintäan 750 W (VA).
Käytölosuhteiden mukaan tehonmuunnin saattaa pysayttä lähdon, jos käytössä oleva akku vaihtuu toseen akkuun. Kännistä tällöin lahtö uudelleen painamalla lähdon painiketta.
— Tehonmuuntimen käyttoän tarvitaan kaksi tai neljä akkupakettia. Asenna kahta akkupakettia käytettaessä yksi akkuporttiin 1 tai 2 ja toinen akkuporttiin 3 tai 4.

Akkupaketti BL1815N / BL1820B / BL1830B / BL1840B / BL1850B* /

BL1860B*

*: Suositeltu akku

Kaikkia yllä lueteltuja akkupaketteja ei ehkä ole saatavilla sinun asuinalueellasi.

VAROITUS: Käytä vain edellä lueteltuja akkupaketteja. Muiden akkupakettien käytäminen voi aiheuttaa

loukkaantumisen ja/tai tulipalon.

Symbolit

Laitteessa on mahdollisesti käytetty seuraavia symboleja. Opettele niiden merkitys ennen käytöä.

Lue käytöohje.

Ni-MH Li-ion

Koskee vain EU-maita Käytetyillä sähkö- ja elektroniikkalaitteilla, paristoilla ja akulla voi olla negativisia ympäristö- ja terveysvaikutuksa niissä käytettyjen Haitallisten osien takia. Alä havitä sähkö- ja elektroniikkalaitteita tai akkuja kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita, paristoja ja akkuja koskevan EU-direktiivin ja sen perusteella laadittujen kansallisten lakien mukaan käytetyt sähkö- ja elektroniikkalaitteet, paristot ja akut on kierrä-tettäv toittamalla ne erilliseen, ympäristönsuojelusäädösten mukaisesti toimivaan kierrätsyspisteeseen. Tämä on ilmaistu laitteessa olevalla ylive-detyn roska-astian symbolilla.

Käytötarkoitus

Laite on tarkoitetu muuntamaan Makitan kannettavan teho yksikon teho erilaisiks iahdoksi.

TURVAVAROITUKSET

VAROITUS: Lue tämän tehonmuuntimen kanssa kaytettävän tuotteen käyttoohjeet ennen käytöa.

Tehonmuuntimen turvavaroitukset

1. Suojaa tehonmuunnin seuraavilta olosuh-teilta hyvän suorituskyvyn ja pitkän käyttoian varmistamiseksi.

— Syövytäva kaasu ja;neste
Suola- ja oljysumu
Mekaaninen isku ja tärinä
Suuri ilmankosteus
- Aärimmäinen lampötila (liian kylma tai liian kuuma)
Sopiva ympäristön lampötila-alue on -10 °C - 40 °C (14 °F - 104 °F).
Sahkömagneettinen kohina (esim. sahköhit-sauslaite, tehosahkölaite)
Radioaktiivinen materiaali

1. Aseta tehonmuunnin vaakasuoralle, tasaiselle pinnalle tukevaan paikkaan. Muutoin seurauksena voi olla onnettomuuteen johtava kaatuminen.
2. Kun kannat tehonmuunninta, irrota virtalähde ja kaikki lahtöporttiin liitetyt laitteet. Muutoin seurauksena voi olla onnettomuuteen johtava kaatuminen.

3. Kun kannat tehonmuunninta, pidä aina kanto- kahvoista kiinni tukevasti molemmin kasin. Alä kanna tehonmuunninta pitamällä kiinni jostain muusta osasta. Muutoin seurauksena voi olla onnettoumateen johtava kaatuminen.

4. Älä käytä tehonmuunninta, jos katesi ovat märät. Älä jatā tehonmuunninta sateeseen tai koskeisiin olosuhteisiin. Sähköiskun vaara. Tehonmuunnin ei ole vesitivis.

5. Älä työnnä metalliesineita, kuten nuppineuloja, rautalankoja tai muita pienla metalliesineita, lahtöihin ja ilmanvaiahtoaukkoihin. Sähköiskun vaara.
6. Älä pura tehonmuunninta. Sähköiskun vaara.
7. Alä kohdista tehonmuuntimeen voimakasta iskua esimerkiki pudottamalla. Se voi aiheuttaa toimintahairion, josta seuraa sahköisku.
8. Tarkista, ettei likkuvia osia ole kohdistettu vaarin ja etteivat ne takertele, etta osia ei ole rikkoutunut ja kaikki muut seikat, jotka voivat vaikuttaa toimintaan. Jos laite on vaurioitunut, korjauta se ennen kayttoa. Puutteellisesti huolle-tut laitteet aiheuttavat usein tapaturmia.
9. Valitse aina sopiva AC-taajuus. Muuten seu-ruaksena voi olla toimintahairio ja vammoja.
10. Alä kayta tehonmuunninta paikoissa, joissa on rajahdysvaara esimerkiki syttyvien nesteiden, kaasujen tai polyn takia. Pieni staattinen varaus taikipina voi sytytttaa polyn tai kaasun ja aiheuttaa tulipalon tai rajahdyksen.
11. Älä peita ilmanvaihtoaukkoja tai pästä niitä tutkeutumaan. Käytä tehonmuunninta paikassa, jossa mikaän ei hairitse ilmanvaihtoaukkoa. Se voi aiheuttaa toimintahäirion tai tulipalon.
12. Varo johtoa, jotta et kompasta siihen kayton aikana. Laita johto johtotaskuun.
13. Älä käytä tehonmuunninta läketieteellisten laitteiden kanssa. Akillinen toimintahäiriö voi aiheuttaa onnettomuuden.

14. Noudata seuraavia varotoimia tulipalon, ylikuumenemisen, rajahdyksen, akkunesteenu voutamisen, sahkokiun tai henkilovahinkojen riskin piententämiseksi.

15. Alä liiṭa tehonmuuntimeen laitetta, joka ylittäa sen nimellistehon.

16. Alä liitä suoraan yleiseen AC-sähköverkloon.

17. Säilytä tehonmuunninta sisällä kuvissa paikassa, jossa on hyvä ilmanvaihto.

18. Pida tehonmuunnin poissa lasten ulottuvila sailytyksen aikana. Muuten seurauksena voi olla yakava vaaratilanne.
19. Ålä astu tehonmuuntimen pälä. Älä myöskaän kohdista tehonmuuntimeen voimakasta iskua, kun asennat sitä MAKPACin tai virtalähteen kanssa. Muussa tapauksessa seurauktensa voi olla toimintahäärö tai henkilövahinkoja.
20. AC-lahdon maadoitustapin urassa ei ole jannitettä eikä virtaa. Tamä tuote ei vaadi AC-laitteen maadoittamista, koska sitä ei ole liitetty yleiseen vaihtovirtavernkoon.

Akkukayttöisen laitteenturvavaroitukset

Akkukaytöisen laitteen käytö ja hoit

1. Estā tahaton käynnistyminen. Varmista, etta kytkin on off-asennossa, ennen kuin asetat akkupaketin paikalleen, nosat laitetta tai kan-nat sitä. Laitteen kantaminen sormi kytkimellä tai laitteen kytkeminen virtalähteeseen kytkin painettuna aiheuttaa helposti onnettomuuden.
2. Irrota akkupaketti laitteesta ennen minkaan saatoen tekemistä, lisavarusteiden vaihtamista tai laitteen varastointia. Tallaiset ehkaisevät turvatoimet piententavat laitteen vahingossa kaynnistymisen vaaraa.
3. Lataa akkua vain valmistajan märittamalla laturilla. Tietylle akkupaketille sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä kaytetaan muun-tyyppisen akkupaketin yhteydessä.
4. Käytä laitteita vain märitysten mukaisten akkupakettien kanssa. Muun typpisten akkupa-kettien käytäminen voi aiheuttaa tapaturma- tai tulipalovaaran.
5. Kun akku ei ole kaytossa, sailyta se erillaan metalliesineista, kuten paperiliittimista, kolikoista, avaimista, nauloista, ruuveista ja muista pienista metalliesineista, jotka voivat yhdistaa akun navat. Akun napojen oikosulkemin voi aiheuttaa palovamman tai tulipalon.
6. Akusta voi vuotaa nestettä, jos sitä käsitelläan vaärin. Välta kosketusta. Jos nestettä pääsee iholle vahingossa, huuhtele iho vedellä. Jos nestettä pääsee silmiin, hakeudu läkärin hoitoon. Ulos purkautunut akkuneste voi arsyttäihoa tai aiheuttaa palovammoja.
7. Älä käytä viallsta tai muunneltua akkupakettia tai laitetta. Vialiset tai muunnellut akut voivat toimia odottamattomasti aiheuttamalla tulipalo-, rajähdys- tai tapaturmavaaran.
8. Alä altista akupakettia tai laitetta tulelle tai aärimmäisille lampötiloille. Altistus tulelle tai yli 130^:n lampötiloille voi aiheuttaa rajahdyksen.
9. Noudata kaikkia latausohjeita, äkä lataa alkupakettia tai laitetta ohjeissa maaritetyen lampotilarajojen ulkopuolella. Värin tai ohjeissa maaritetyjen lampotilarajojen ulkopuolella suoritettu lataus voi aiheuttaa akkuvaurion ja kasvattaa tapaturmavaaraa.
10. Anna pätevän korjaajan huoltaa tuote vain alkuperäisia vastaavia varaosia käytämällä. Nain varmistetaan, etta tuotteen turvallisuus säily.
11. Alä yrità muokata tai korjata laitetta tai akkupa-kettia muutoin kuin käytto- ja yllapito-ohjeissa on ohjeistetu.

Akkupakettia koskevia tärkeitā turvaohjeita

1. Ennen akun käyttoönottoa tutustu kaikkin laturissa (1), akussa (2) ja alkukäytöisessä tuotteessa (3) oleviin varoitusteksteihin.
2. Ala pura tai peukaloi akkupakettia. Se voi johtaa tulipaloon, ylikuumenemiseen tai rajahdykseen.
3. Jos akun toiminta-aika lyhenee merkittä-vasti, Iopeta akun käytto. Seurauksena voi olla ylikuumeneminen, palovammoja tai jopa rajahds.

4. Jos akkunestettä pääsee silmiin, huuhtele puhtaalla vedellä ja hakeudu valittomästi laakärin hoitoon. Akkuneste voi aiheuttaa nön menetyksen.

5. Älä oikosulje akkua.

(1) Älä koske akun napoihin millään sahköä johtavalla materiaalilla.
(2) Välta akun oikosulkemista aläk sailytä akkua yhdessä muiden metalliesineiden, kuten naulojen, kolikoiden ja niin edel-leen kanssa.
(3) Alä aseta akkua alteiksi vedelle tai sateelle. Oikosulku voi aiheuttaa virtapiikin, ylikumentumista, palovammoja tai laitteen rikkoontumisen.

1. Alä saïlytä ja käytä laitetta ja akkupakettia paikassa, jossa lampötila voi nousta 50^ :een (122^) tai korkeammaksi.

2. Älä havitta akkupakettia polttamalla, vaikka se olisi pahoin vaurioitunut tai täysin loppuun kulunut. Avotuli voi aiheuttaa akkupaketin rajähtämisen.

3. Alä naulaa, leikkaa, purista,heitä tai pudota akkupakettia tai iske sitä kovia esineita vasten. Tallaiset toimet voivat johtaa tulipaloon, ylikuumememiseen tai rajahdykseen.

4. Älä käytä viallista akkua.

5. Sisältyvä litium-ioni-akkuja koskevat vaarallisten aineiden lainsäädännon vaatimukset.

Esimerkiki kolmansien osapuolten huolintaliikkeiden tuee kaupallisissa kuljetuksissa noudattaa pakkaamista ja merkintojä koskevia erityisvaatimuksia.
Lahetettävän tuotteen valmistelu edellyttä vaarallisten aineiden asiantuntijan neuontaa. Huomioi myös mahdollisesti yksityiskohtaisemmat kansalliset märäykset
Akun avoimet liittimet tuee suojata teipillä tai suojuksella ja pakkaaminen tuee tehdä niin, ettei akku voi likkua pakkauksessa.

1. Kun akkupaketti on havitettav, poista se laitteesta ja hvitase turvallisesti. Hvitä akpu paikallisten märäysten mukaisesti.
2. Käytä akkuja vain Makitan ilmoittamien tuotteiden kanssa. Akkujen asentaminen yhteensopimattomiin tuotteisiiin voi aiheuttaa tulipalon, liallisen ylikuumenemisen, rajahdyksen tai akkunestevuotoja.

3. Jos laitetta ei käytetä pitkään aikaan, akku on poistettava laitteesta.

4. Akkupaketin lampötila voi kaytön aikana ja sen jälkeen nousta niin kuumaksi, etta se voi aiheuttaa palovammoja tai lieviä palovammoja. Käsittele kuumia akkupaketteja huolellisesti.

5. Älä kosketa laitteen liitintä valittomasti kayton jälkeen, sillä se voi olla riittävän kuuma aiheuttamaan palovammoja.
6. Älä päästa lastuja, polyä tai maata akkupaketin liittimiin, aukkoihin ja urin. Se voi heikentäa laitteen tai akkupaketin suorituskyä tai johtaa niiden rikkoutumiseen.
7. Ellei laite tue kayttoa korkeajannitelinjoen lahellä, alä kayta akkupakettia korkeajannitelnjoen lahellä. Se voi johtaa laitteen tai akkupa ketin toimintahairioon tai rikkoutumiseen.
8. Pidä akku poissa lasten ulottuvila.

SÄLYTÄ NÄMÄ OHJEET.

HUOMIO: Käytä ainoastaan alkuperäisia Makita-akkuja. Muiden kuin aitojen Makita-akkujen käytto tai jollakin tapaa muunnettujen akkujen käytto voi johtaa akun halkeamiseen, mika voi aiheuttaa tulipalon, vammoja ja vahinkoja. Se myös mitatöi Makita-laitteen ja -laturin Makita-takuun.

Vihjeita akun käyttoian pidentämiseksi

1. Lataa akkupaketti ennen kuin se purkautuu tāysin. Lopeta aina laitteen käytto ja lataa akkupaketti, jos huomaat laitteen tehon vahenevän.
2. Älä koskaan lataa uudestaan täysin ladattua akkua. Yilataaminen lyhentää akun käyttoikää.
3. Lataa akku huoneen lampötilassa valillä 10^- 40^ . Anna kuuman akun jähtyä ennen lataamista.
4. Irrota akkupaketti laitteesta tai laturista, kun sitä ei käyteta.
5. Lataa akkupaketti, jos et käytä sitä pitkään aikaan (yli kuusi kuukautta).

OSIEN KUVAUS

Kuva1

1. Kytkinpaneeli
2. Salpa
3. Lahtolevy
4. Kantokahva
5. Ilmanvaihtoaukko
6. Koukku A
7. Koukku B
   Vain PDC1200.
8. Koukku C
   Vain PDC01.
9. Liitin (tulo)
10. Johtotasku
11. USB-lahdon painike

HUOMAA: AC-lahdon muoto vaihtelee maan mukaan.

1. AC-lahdon painike
2. Taajuuden vaihtopainike
3. DC 12 V -lähdon painike
4. Änimerkkipainike
5. Lahdon merkkivalo Katso osiosta, miten lahdon merkkivaloa tulkitaan.
6. USB Type-A -Iähtö 1
7. USB Type-A -Iähtö 2
8. USB Type-C -Iähtö 1
9. USB Type-C -Iähtö 2
10. AC-lähtö 1
11. AC-lähtö 2
12. DC 12 V -lähtö (savukkeensytytinsovitin)

KOKOONPANO

HUOMIO: Pidä tehonmuuntimasta ja virta-lähteestä tukevasti kiinni, kun asennat tai irrotat virtalähdett. Muuten ne voivat luiskahtaa käsistasi ja aiheuttaa henkilövahinkoja tai vaurioita tehonmuuntimelle ja virtalähteelle.
HUOMIO: Varmista ennen käytöä, etta johto on sijoitettu oikein ja etta pistoke on täysin kyt-ketty pistotulppaan.

Virtalähteen kiinnittäminen

PDC1200

Kiinnitä virtalähde tehonmuuntimeen kuvan mukaisesti.

HUOMIO: Varmista, etta virtalähde on asennetu lujasti tehonmuuntimeen. Muuten se voipudota tehonmuuntimasta ja aiheuttaa vammoja jokokayttajalle tai sivullisille. Jos naet kuvan mukaisenpunaisen ilmaisimen, virtalähde ei ole lukkiutunuttysin paikalleen.

▶ Kuva2: 1. Punainen ilmaisin

Kun irrotat virtalähdettä, nosta sitä samalla, kun painat lukituspainiketta.

▶ Kuva3: 1. Lukituspainike

PDC01

Kiinnitä virtalähde tehonmuuntimeen kuvan mukaisesti.
Kuva4

Virtalähde irrotetaan painvastaisessa järestyksessä.

Virtalähteen liittäminen

1. Avaa liittimen kansi.
2. Kohdista pistokkeen nuolimerkki tehonmuuntimessa olevan merkin kanssa ja tyonnä sitten liitin taysin kiinni pistotulppaan.

▶ Kuva5: 1. Kansi 2. Liitin (tulo) 3. Pistoke

1. Nuolimerkki

HUOMAUTUS: Älä paina pistoketta paikalleen
väkisin. Jos pistoke ei asetu paikalleen helposti, se
on vaärässä asennossa.

HUOMAUTUS: Irrota pitamalla kiinni pistokkesta, ei johdoista. Muutoin johdot voivat vahingoittua, mikä voi johtaa toimintahairioön.

HUOMAUTUS: Sulje aina liittimen kansi kunnolla, kun virtalahdettä ei ole kytketty. Muuten tehonmuuntimeen voi päästa vierasta ainetta aiheuttäen toimintahäririon.

Johtotasku

Voit asettaa johdon johtotaskuun kuvan mukaisesti.

Kuva6

MAKPACin asentaminen

Lisavaruste

Tehonmuunnin voidaan kiinnittä kuvan mukaisesti MAKPACin paalle tai alle.
Kuva7

AHUOMIO: Varmista, etta tehonmuunnin on kiinnitetty kunnolla MAKPACiin neljalla salvalla. Muutoin seurauktena voi olla putoamisesta johtuvia henkilovammoja.

TYÖSKENTELY

▶ Kuva8: 1. Virtapainike

1. Kytke virtalähde pälle painamalla sen virtapainiketta.
2. Liitä laite sopivaan lhtöän.

Valitse AC-lähtöä käytettaessä oikea tajuus pitamalla taajuuden vaihtopainiketta painettuna.

HUOMAA: Taajuus voidaan valita vain, kun AC-lähtö on pois pälta.

HUOMAA: Taajuusasetus tallennetaan muistiin. Seuraavalla kerralla tehonmuunnin kaynnistyy samalla asetuksella.

1. Paina sen lahdön painiketta, jota haluat käyttaa.
   Tehonmuunnin kännistäa lahdön, ja käytössä olevan lahdön painike syttyy.
2. Lopeta painamalla lahdön painiketta uudelleen.
3. Kytke virtalähde pois pälä painamalla sen virtapainiketta.

HUOMAUTUS: Paljon tehoa käynnistyksen aikana vaativaa laitetta ei valttamattä voi käytää, vaikka tehonmuuntimen lahtöteho pysisi nimellistehoaluella.
HUOMAUTUS: Tehonmuunnin ei valttamatta syotä virtaa kaikille USB-laitteille.
HUOMAUTUS: Varmuuskopioi aina USB-laitteen tiedot ennen USB-laitteen yhdistämistä tehonmuuntimeen.
HUOMAUTUS: Virtalahdettä ei voi ladata tehonmuuntimella kayttamalla markkinoilla saatavilla olevia lisäakkuja.

Lahdon merkkivalon tulkitseminen

Kuva9

Lahdon merkkivalo sytty lahtevän wattiluvun mukaan.
- Kun lahtöteho saavuttaa 1 400 W (VA), "1400"-merkkivalo syttyp punaisena. Täm merkkivalo alkaa vilkkua punaisena, kun tehonmuunnin ylikuormittuu.

Summerin kytkeminen pälle/pois

▶ Kuva10: 1. Äänimerkkipainike

Kytke summerin äni paalle / bois paälta pitamalla aanimerkkipainiketta painettuna.

HUOMAA: Summerin asetus tallennetaan muistiin. Seuraavalla kerralla tehonmuunnin käynnistyy samalla asetuksella.

Sujoausjärestelma

Tehonmuuntimessa on seuraava suojausjärestelmä.

Ylikuormitussuoja

Jokaisessa lahdössä on ylikuormitussuoja seuraavasti:

- AC-lähtö

Jos tehonmuunnin tunnistaa lian suuren wattiluvun, se katkaisee kaikki AC-lahdot, ja katkonainen aanimerkki kuuluu.

USB-lähtö

Jos tehonmuunnin tunnistaa epanormaalin suuren virran, se katkaisee USB-lahdon, jossa virta on suuri.

DC 12V-lähtö

Jos tehonmuunnin tunnistaa epanormaalin suuren virran, se katkaisee DC 12 V -lahdon, ja katkonainen aanimerkki kuuluu.

Jos AC-, USB- ja DC 12 V -lahtöjen kokonauteho ylittäa tehonmuuntimen nimellistehon tiynet ajan, kaikki lahdot katkaistaan, ja jatkuva aänimerkki kuuluu. Katkaise tassā tilanteessa virtalähteestā virta ja lopeta tehonmuuntimen ylikuormitustilan aiheuttaneen laitteen käytö. Käynistā sitten virtalāhde uudelleen kytkemällä virta.

HUOMAA: Kun tehonmuunnin yikuormittuu, lahdön "1400"-merkkivalo vilkkuu punaisena.

HUOMAA: Åänimerkki sommutetaan painamalla mitä tahansa kytkinpaneelin painiketta.

Ylikuumenemissuoja

Jos tehonmuunnin yikuumenee, se katkaisee kaikkia lahdot, ja jatkuva aanimerkki kuuluu. Anna talloin tehonmuuntimen jäahtyä ennen kuin käynistät sen uudelleen.

Ylipurkautumissuoja

Jos virtalähteen jäljellä oleva kapasiteetti laskee
alhaiseksi, katkonainen äänimerkki kuuluu ja käytössä
olevan lahdön painike vilkkuu. Irrota tassā tilanteessa
virtalähde ja lataa se.
Jos virtalähteen jäljellä oleva kapasiteetti laskee edel-
teen, kaikki lahdöt katkaistaan.

KUNNOSSAPITO

HUOMIO: Varmista aina ennen tarkastuksia tai huoltotoitä, etta virtalähde on irrotetu.

HUOMAUTUS: Alä pese liitintä vedellä. Toimintahäirion vaara.

HUOMAUTUS: Pyyhi aika ajoin tämän tuotteen pinta saippuavedellä kostutetulla liinalla.

HUOMAUTUS: Alä koskaan käytä bensiinä, ohenteita, alkoholia tai tms. aineita. Muutoin pinta voi halkeilla tai sen varit ja muoto voivat muuttua. Muutoin laitteeseen voi tulla varjäytymiä, muodon vaäristymiä tai halkeamia.

Tuotteen TURVALLISUUDEN ja LUOTETTAVUUDEN takaamiseksi korjaukset, muut huoltoyot ja saadot on teetettä Makitan valtuutetusha huoltopisteessä Makitan varaosia kayttäen.

Puhdistus

Jos tehonmuunnin on likainen, pyyhi se kuivalla tai saippuavedellä kostutetulla liinalla.

Suodatin

HUOMIO: Muista asentaa suodatin takaisin, kun se on puhdistetu. Tehonmuuntimen kayttaminen ilman suodatinta voi aiheuttaa toimintahairion.

Irrota suodatin vetamalla se ulos kuvan mukaisesti. Pese suodatin ja kuivaa se.

▶ Kuva11: 1. Suodatin

Suodatin asennetaan paivastaisessa järjestyksessä.

LISÄVARUSTEET

HUOMIO: Seuraavia lisavarusteita tai laiteita suositellaan kaytettavaksi tassohjeessa kuvatun Makita-tyokalun kanssa. Muiden lisavarusteiden tai laitteiden kayttovoi aiheuttaa henkilovahinkoja. Kayta lisavarusteita ja -laitteita vain niiden kayttotarkoituksen mukaisesti.

Jos tarvitset apua tai yksityiskohtaisempia tietoja seuraavista lisavarusteista, ota yhteys paikalliseen Makitan huoltoon.

• Kannettava tehoyksikkö
  Aito Makitan akku ja laturi
  MAKPAC

HUOMAA: Jotkin luettelossa mainitut varusteet voivat sisältyä tyokalun toimitukseen vakiovarusteina. Ne voivat vaihdella maittain.

SPECIFIKACIJAS

jdu cuaa jia hai lai aayu suuyyuy yuy yuy y

212 2g

:15i o1s jai 1 s jy jj .5

A

（2）

155 156

. 3 (3)

J 1

j

450 4 j slas 45 g

122) 1

d d 7

Jg jyjL .jG 0o J 00

g02s i y, s i 41, y j 1 jj j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j

1 1

a 9

syls jilj 10

J 1

i 1

1gaaia S Ly laa ly Jau Cgy Aua gjldal

sssssssssssssssssssssssssssssssssss

y

（）

1. 1.

Jg 1

j 1

y y 1i j i jia 1

aeg aiee aeiaea 0aee eaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaaeaa

J 1

a 1
