Lloji i produktit	Konvertues fuqie portativ / Grup gjenerator me bateri
Marka	Makita
Modeli	BAC01
Fuqia nominale (e vazhdueshme)	1400 W (VA)
Fuqia maksimale	2800 W (VA)
Dalje AC	2 x prizë rrjeti, valë sinusoidale e pastër, 50/60 Hz (e përzgjedhshme)
Dalje USB-A	2 x 5 V, 2,4 A
Dalje USB-C	2 x USB-PD 30 W
Dalje 12 V DC	1 x përshtatës çakmak, 12 V, 10 A
Furnizimi me energji	Mbajtës i furnizimit portativ PDC1200 ose PDC01 (bateritë Makita 18 V)
Përmasat (Gjatësia x Thellësia x Lartësia)	395 mm x 345 mm x 163 mm
Pesha neto (konvertuesi vetëm)	7,3 kg
Gama e temperaturës së punës	-10 °C deri 40 °C
Mbrojtja	Mbipeshim, mbinxehje, shkarkim total i baterisë
Shfaqja e fuqisë	Tregues i daljes ndriçues me shkallë (deri në 1400 W në të kuqe)
Sinjal zanor	Alarm i konfigurueshëm (buton i dedikuar)
Filtri i ajrit	I larë, i lëvizshëm
Fiksim MAKPAC	I mundur (aksesor opsional)
Mirëmbajtja	Pastrim me leckë të lagur dhe ujë me sapun; filtër i larë
Siguria	Mos përdorni në mjedis të lagësht ose shpërthyes; mbajeni larg fëmijëve
Riparueshmëria	Besojini një qendre të autorizuar Makita – pjesë rezervë origjinale

Pyetjet më të shpeshta - BAC01 MAKITA

Sa është autonomia e BAC01 me një bateri PDC1200?

Me një ngarkesë prej 1000 W, autonomia është rreth 56 minuta. Me PDC01 dhe dy bateri BL1860B në 750 W, është rreth 10 minuta (të dhëna të përafërta).

Cilat lloje baterish janë të pajtueshme me BAC01?

BAC01 funksionon me mbajtësit e furnizimit PDC1200 (bateri e integruar) ose PDC01 (përshtatës për dy bateri). Bateritë e pajtueshme janë modelet Makita BL1815N, BL1820B, BL1830B, BL1840B, BL1850B dhe BL1860B (bateri të njohura).

Si të zgjidhni frekuencën e daljes AC?

Frekuenca (50 ose 60 Hz) zgjidhet duke shtypur butonin e ndryshimit të frekuencës të vendosur në panelin e kontrollit, vetëm kur dalja AC është e fikur. Rregullimi ruhet në memorie.

A mund ta karikoj baterinë e BAC01 duke përdorur një dalje USB?

Jo. BAC01 konverton energjinë nga bateria në dalje, nuk mund të karikojë burimin e vet të energjisë përmes porteve të tij. Përdorni një karikues Makita të dedikuar.

Çfarë të bëni në rast të mbingarkesës së pajisjes?

Në rast të mbingarkesës, dalja përkatëse fiket dhe një sinjal zanor i ndërprerë bie. Treguesi '1400' pulson në të kuqe. Zvogëloni ngarkesën dhe shtypni përsëri butonin e daljes për të rifilluar. Nëse mbingarkesa vazhdon, fikni burimin e energjisë.

A mund të përdor BAC01 me pajisje mjekësore?

Jo. Manuali këshillon ndalimin e përdorimit të konvertuesit me pajisje mjekësore për shkak të rrezikut të mosfunksionimit të papritur që mund të shkaktojë aksident.

Si të pastroni dhe mirëmbani BAC01?

Shkëputni burimin e energjisë. Fshijeni pajisjen me një leckë të lagur me ujë me sapun. Mos përdorni benzinë, benzinë ose alkool. Filtri i ajrimit duhet të lahet me ujë dhe të thahet para rimontimit.

Cila është fuqia maksimale e portave USB-C?

Dy portat USB-C ofrojnë një fuqi prej 30 W (USB-PD) secila. Portat USB-A japin 5 V / 2,4 A (12 W max).

A mund të përdoret BAC01 në shi ose në një mjedis të lagësht?

Jo. Konvertuesi nuk është i papërshkueshëm. Nuk duhet të ekspozohet ndaj shiut ose lagështisë. Përdoreni vetëm në një vend të thatë dhe të mbrojtur nga moti.

Ku mund ta riparoj BAC01 tim?

Çdo riparim duhet të kryhet nga një qendër shërbimi e autorizuar Makita duke përdorur pjesë rezervë origjinale. Mos e çmontoni pajisjen vetë.

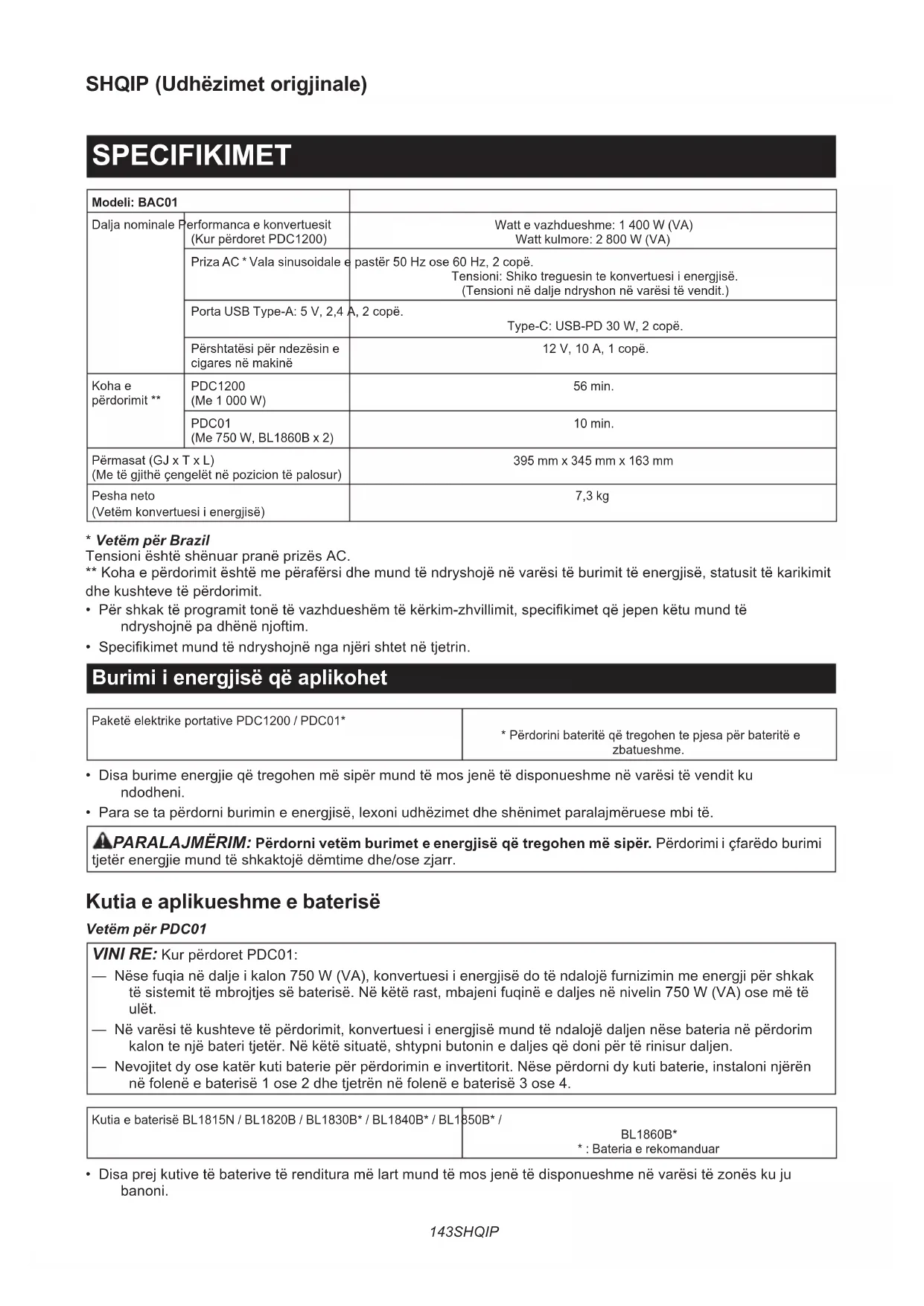

MANUAL I PËRDORUESIT BAC01 MAKITA

Modeli: BAC01
Dalja nominale	Performerca e konvertuesit (Kur përdoret PDC1200)	Watt e vazhdueshme: 1 400 W (VA) Watt kulmore: 2 800 W (VA)
	Priza AC * Vala sinusoidale e	pastör 50 Hz ose 60 Hz, 2 copë. Tensioni: Shiko treguesin te konvertuesi i energiaë. (Tensioni nè dalje ndryshon nè varësi tè vendit.)
	Porta USB Type-A: 5 V, 2,4	A, 2 copë. Type-C: USB-PD 30 W, 2 copë.
	Përshtatësi për ndëzësin e cigares nè makinë	12 V, 10 A, 1 copë.
Koha e përdorimit **	PDC1200 (Me 1 000 W)	56 min.
	PDC01 (Me 750 W, BL1860B x 2)	10 min.
Pëmasat (GJ x T x L) (Me të gjithë Çengelet nè pozión tè palosur)		395 mm x 345 mm x 163 mm
Pesha neto (Vetëm konvertuesi i energiaë)		7,3 kg

• Vetem per Brazil
  Tensioni ehtshenuar prane prizes AC.
  ** Koha e pērdorimit ἔshte me pērafērsi dhe mund τέ ndryshojë né varési tí burimit tí energjise, statusit tí karikimit dhe kushteve tí pērdorimit.
• Per shkak te programit tone te vazhdueshem te kerkim-zhvillimit, specifikimet qeijken ketu mund te ndryshojne pa dhene njoftim.
• Specifikimet mund te ndryshojnene nga njeri shtet ne tjetrin.

Burimi i energjise qe aplikohet

Paketë elektrike portative PDC1200 / PDC01*

* Përdorini baterië që tregohen te pjesa për baterië e zbatueshme.

• Disa burime energjie që tregohen më sipér mund të mos jene të disponueshme në varësi të vendit ku ndodheni.
• Para se ta perdorni burimin e energia, lexoni udhēzimet dhe shēnimet paralajméruese mbi tè.

PARALAJMERIM: Perdorni vetem burimet e energjise tregohen me sipr. Perdorimi i cfaredo burim er energjie mund te shkaktoje demtime dhe/ose zjarr.

Kutia e aplikueshme e baterisse

Vetemper PDC01

VINIRE: Kur perdoret PDC01:

— Nëse fuqia né dalje i kalon 750 W (VA), konvertuesi i energiaše do tě ndalojë furnizimin me energji per shkak tě systemit tě mbrojtjes sě bateríš. Në kětě rast, mbajeni fuqinë e daljes ně nivelin 750 W (VA) ose mě tě ulét.
— Né varësi të kushtve të pērdorimit, konvertuesi i energjise mund të ndalojë daljen nëse bateria në pērdorim kalon te një bateri tjeter. Né këtë situata, shtypni butonin e daljes që doni pë të rinisur daljen.
- Nevojitet dy oser kuter baterie per perdorimin e invertorit. Nese perdorni dy kuti baterie, instaloni njerenne folenene baterise 1 ose 2 dhe tjetren ne folenene baterise 3 ose 4.

Kutia baterise BL1815N / BL1820B / BL1830B*/ BL1840B*/ BL1850B*/

BL1860B*

*: Bateria e rekomanduar

• Disa prej kutive tè baterive tè renditura më lart mund të mos jene tè disponueshme në varësi të zones ksju banoni.

Simbolet

Pjeset ne vazhdim tregojne simbolet qe mund te perdoren per pajisjen. Sigurohuni qe merrni vesh kuptimin etyre perpara perdorimit.

Lexoni manualin e përdorimit.

Ni-MH Li-ion

Vetëm për shtetet e BE-sëPër shkak të pranisse së componentëve tërrezikshëm në pajisje, mbetjet e pajisjeve elektronike dhe elektrike, akumulatorët dhe baterîë, mund të kenë ndikim negativ nëmjedis dhe në shëndetin e njereëzve.Mos i hidhni pajisjet elektrike dheelektronike ose baterîë me mbetjet shtëpiake!Në përputhje me Direktivën Evropianepër mbetjet e pajisjeve elektrike dheelektronike, akumulatorët dhe baterîë,dhe mbetjet e akumulatorëve dhebaterive, si dhe përfshirjen e saj në ligjinkombëtar, mbetjet e pajisjeve elektrike dheelektronique, akumulatorëve dhe baterive,duhet të mbahen veçmas dhe të dorëzohenne një pëkë grumbullimi të vegantë përmbetjet komunale, duke vepruar nèperputhje me rregulloret e mbrojtjes SSEmjedisit.Kjo tregohet nga simboli i koshit tpelehrave me kryq, të vendosur mbi pajisje.

Pérdorimi i synuar

Pajisja éshte bere Pér tí konvertuar energjine e paketave elektrike portative Makita né dalje tendryshme.

PARALAJMÈRIME SIGURIE

PARALAJMERIM: Para se ta perdorni, sigurohuni qè tè lexoni manualin e udhézimeve tè produitit qè do tè perdoret me kètè konvertues energjie.

Paralajmérime sigurie per konvertuesin e energjise

1. Per te garantuar performance te mire dhe jetegjatesi sherbimi, tregoni kujdes qe ta mbroni konvertuesin e energjisenga situatat e meposhtme.

Gazi dhe lengjet gerryese
— Avulli me kripé dhe avujt e vajit
Goditjet mekanike dreidhjet
—Lageshtia e larte
Temperatura ekstreme (shumé ftohte oseshumene xhe) Temperatura e pershtatshme e ambientit eshte nga-10 ^ C deri ne 40 ^ C 14F deri ne 104F).

Zhurma elektromagnetike (p.sh. makinerite e saldimit elektrik, pajisjet me fuqi te larte)
Materiali radioaktiv
2. Vendoseni konvertuesin e energjise mbi siperefque horizontale, pa valezime dhe te qendrueshme. Nt kundert, mund t rrezohet aksidentalisht.
3. Kur e transportoni konvertuesin e energjise, shkeputni burimin e energjise dhe te gjitha pajisjet qe jané lidhur te porta e daljes. Nt kundert, mund t rezohet akidentialisht.
4. Kur mbani invertitorin, mbajini gjithnjë mirë dorezat me te dyja duart. Mos e mbani invertitorin nga ndonje pjesë tjeter. Ne te kundert, mund te rrezohet aksidentalisht.
5. Mos e perdorni konvertuesin e energjise me duar te lagura. Mos e ekspozoni konvertuesin e energjise ndaj shuit ose lageshtisse. Rrezik per goditje elektrike. Konvertuesi i energjise nuk eshte kunder ujit.
6. Mos futni objekte metalike, si gjilpera me koke, tela ose objekte te tjera te vogla ne dalje dhe ne vrimat e ajrimit. Rrezik per goditje elektrike.
7. Mos e cmontoni konvertuesin e energjise. Rrezik per goditje elektrike.
8. Mos i shkaktoni goditje teforte konvertuesit te energjise, si per shembull mos errezoni. Kjo mund te shkaktoje keqfunksionime qe rezultojne goditje elektrike.
9. Kontrolloni per bashkreenditje te pasaktete osengecjen e pjesëve levizëse, prishjen e pjesëvedhe probleme te tjera që mund te ndikojne te punimi. Nese pajisja eshte e demtuar, riparojeni perpara perdorimit. Shume aksidesthaktohen nga pajisjet që nuk janë mirembajtur siç duhet.
10. Caktojeni githnjene nje freuencé AC te pershtatshme. Perndryshe mund te ndodhin keqfunksionime qe rezultojne ne plagosje.
11. Mos e vini ne pune konvertuesin e energjise ne atmosfera shperthyese, si per shembull ne prani te lengjeve, gazeve ose pluhurit te djegshem. Njé shkarkim i vogel statik mund te ndeze pluhurat ose tymrat, duke krijuar zjarr ose shperthim.
12. Mos lejoni asgje te mbuloje ose bllokoje vrimat e ajrimit. Perdoreni konvertuesin e energjisne vende ku asgje nuk e vrimen e ajrimit. Perndryshe mund te shkaktohet keqfunkssionim oszjarr.
13. Tregoni kujdes te mos pengoheni te kordoni gjat e perdorimit. Vendoseni kordonin e energjis te xhepi i kordonit.
14. Mos e perdorni konvertuesin e energjise per pajisje mjekësore. Defektet e papritura mund te shkaktojne aktident.

1. Per te ulur rrezikun e zjarrit, nxehjes se tepert, shperthimit, rrjedhjes se elektrolitit, goditjeve elektrike ose plagosjeve, zbatoni masat paraprake te meposhtme.

— Mos lidhni pajisje që e kalojne daljen nominale të konvertuesit të energjise.
- Mos e lidhni direkt me rrjetin e energjise AC te pergjithshem.

1. Mbajeni konvertuesin e energjise brenda, ne një vend te ajrosur mire dhe ku nuk ka lageshti.

2. Mbajeni konvertuesin e energiaë larg fëmijëve kur e magazinoni. Në te kundert mund te shkaktohen incidente te renda.

3. Mos shkelni sipér konvertuesit tē energjise. Gjithashtu běni kujdes tē mos i shkaktoni goditje tē forté konvertuesit tē energjise kur e instaloni me MAKPAC ose burim energjie. Nëse vepróni kështu, mund tē shkaktoni defekte ose démtime fizike.
4. Foleja per kunjin e tokëzimit ne daljen AC nuk ka tension dhe rrym. Ky produkt nuk ka nevojë per tokëzimin e pajisjes AC pasi nuk lidhet me rrjetin e pergjithshem te energjise AC.

Paralajmérimet e sigurise per pajisje me bateri

Pérdorimi dhe kujdesi Pér pajisjen me bateri

1. Parandaloni ndezjen e paqellimshme. Sigurohuni qe celesi te jete ne poziconin e fikjes perpara se ta lidhni pajisjen me paketen e baterise, ta ngrini ose ta mbani ate. Mbajtja e pajisjes me gishtin mbi celes ose furnizimi me energji elektrike i pajisjeve qe e kané celésin tè ndezur behet shkak pér aksidente.
2. Shkëputni paketen e baterise nga pajisja përpara se të bëni rregullime, të ndryshoni aksesorët ose të magazinoni pajisjen. Masa të tilla parandaluese të sigurë ulin rezikun e ndezjes sè pajisjes aksidentialisht.
3. Ngarkojeni vetem me ngarkuesin e specifikuar nga prodhuesi. Ngarkuesi që eshtë i përshtatshëm per një lloj pakete baterie mund të shkaktojë rrezik zjarri kur perdoret me një pakete tjeter baterie.
4. Pērdorini pajisjet vetēm me paketat e baterise tê prodhuara posacérisht per kétē qellim. Pērdorimi i paketave tījera tē baterise mund tē paraqese rrezik lendimi dhe zjarri.
5. Kur paketa e baterisse nuk perdoret, mbajeni larg nga objektet e tjera metalike, si kapesete letrave, monedhat, celsat, gozhdet, vidat ose objektet e tjera metalike tveogla qe mund te bejne lidhje nga njeri terminal tek tjetri. Krijimi i lidhjes se shkurter ndermjet terminaleve te baterisse mund te shkaktoje djegie ose zjarr.

6. Né kushte sforcimi mund te dalè进展情况 bateria; shmangni kontaktin. Nese aksidentalisht ndodh kontakt, shpelani me uje. Nese lengu bie ne kontakt me syte, kerkoni edhe ndihmen e mjekut. Lengu i dalè nga bateria mund te shkaktojë acarim ose djegie.

7. Mos e pērdorni njè kuti baterie apo pajisje qè ᵓshte ᵑděmtuar ose e modifikuár. Baterite ᵑděmtuara ose tē modifikuara mund tè shfaqin sjellje tè paparashikueshme qè rezultojné ne zijarr, shperthime apo rrezik plagosjeje.

8. Mos e ekspozoni kutiné baterisse ose pajisjen ne zjarr ose ndaj temperaturave ekstreme. Ekspozimi ndaj zjarrit ose temperaturave mbi 130^ mund te shkaktoje shperthim.
9. Ndiqni te gjitha udhezimet e karikimit dhe mos e karikoni kutiné baterise ose pajisjen jashte kufijve te temperatures te specifikuar te udhezimet. Karikimi i pasakte ose ne temperatura jashte kufijve te specifikuar mund te demtoje baterine dhe t reisi rrezikun e zjarrit.
10. Sherbimi duhet te behet nga një person i kualifikuar per riparime, duke perdorur vetem pjese identike zëvendësimi. Kjo do ta mbaje te sigurt produktin.
11. Mos e modifikoni apo mos u pērpiqni tē riparoni pajisjen ose paketen e baterise pērveçse sic tregohet ne udhézimet e pērdorimit dhe te kujdesit.

Udhezime të rendësishme rreth sigurise per kutinë e baterisse

1. Perpara se ta perdorni kutine e baterise, lexoni te gjitha udhezimet dhe shenimet e masave parandaluese te (1) ngarkuesi i baterise, (2) bateria dhe (3) produkti qe perdor baterine.
2. Mos e cmontoni ose demtoni kutine e baterise. Kjo mund te shkaktoje zjarr, nxehtesi tI larte ose shperthim.
3. Nese koha e perdorimit eshte shkurtuar jashtemase, ndalojeni punen menjehere. Kjo mund te rezultojene rrezik mbinxehjeje, jegie te mundshme, madje edhe shperthim.
4. Nese ju futen elektrolite ne sy, shpelajini syte me uje te paster dhe kerkoni ndihmemjekesore menjehere. Kjo gje mund te rezultojne humbje te shikimit.
5. Mos beni lidhje te shkurt er me kutine e baterise:

(1) Mos i prekni terminaleit me materiale percjellse.
(2) Shmangni ruajtjen e kutisse s baterise nne njekuti me objekte te tjera metalike, si gozhde, monedha etj.
(3) Mos e ekspozoni kutiné baterisé né ujë ose shi.
Qarku i shkurtér i baterisé mund te shkaktojë qarkullim tě madh tě rrymës elektrike, mbinxehje, djegie tě mundshme dhe madje prishe.

1. Mos e ruani dhe mos e perdorni pajisjen dhe kutiné baterise ne vende ku temperatura mund te arrijë ose tejkaloje 50^ (122°F).

2. Mos e digjni kutine e baterisse, edhe nese eshte shume e demtuar ose eshte konsumuar plotesisht. Kutia e baterisse mund te shperthejne zjarr.

3. Mos e shponi, pritni, shtypni, hidhni apo rrezoni kutine e baterise apo ta goditni kutiné baterisse me një objekt te fortë. Një sjellje etille mund te shkaktojë zjarr, nxhehti si te lartë ose shperthim.

4. Mos perdorni bateri te demtuar.
5. Baterite e perefshira te litiumit, u nenshtrohen kerkesave te legislacionit per mallrat e rrezikshme. Per transport tregtar p.sh. nga pale te treta, agente te ndermjetem, duhet te ndiqen kerkesa specifikne mbi paketimin dhe etiketimin. Per pergatijen e artikullit per transport, eshte i nevojshem konsultimi i një eksperti per materiale te rrezikshme. Ju lutemi, ndiqni githashtu rregulloret me gjasé me te detajuara vendore. Mbuloni me ngjitese osse maskoni kontaktet e zhveshura dhe paketojen baterinen menyret te tille qe te mos levize ne paketim.
6. Kur hidhni kutiné baterisse, hiqeni atë nga pajisja dhe hidheni ne një vend te sigurt. Zbatoni rregulloret lokale rreth hedhjes se baterisse.
7. Pördorini baterité vetém me produitet e specifikuara nga Makita. Instalimi i baterive ne Produkte te papajtueshme mund te rezultojë nzjarr, nxheṭesi tlarté, shperthim ose rrjedhje te elektroliteve.
8. Nese pajisja nuk perdoret per një periudhë të gjatkohe, bateria duhet hiqet nga pajisja.
9. Gjatde pas perdorimit, kutia e baterisse mund te nxehet, gje qe mund te shkaktoje djegie ose djegie ne temperature te ulet. Tregoni kujdes gatemanovrimit te kutive tnxhehta te baterive.

10. Mos prekni terminalin e pajisjes menjehere pas perdorimit pasi mund te nxehet aq shume sa te shkaktoje djegie.

11. Mos lejoni qe grumbullimin e ashklave, pluhurave ose papastertive ne terminalet, vrimat ose kanalet e kutisse se baterisse. Kjo mund te shkaktojere ndiment te ulet ose demtim te pajisjes ose te kutisse se baterisse.

12. Pērvec kur pajisja e mbèshtet pērdorimin pranë linjave elektrike me voltazh të larte, mos e pērdorni kutinë e baterë se pranë linjave elektrike me voltazh të larte. Kjo mund të shkaktojë një defekt ose demtim të pajisjes ose të kutisë sè baterës.
13. Mbajeni baterinlarg femijeve. RUAJINI KETOUDHIZIME.

AKUJDES: Perdorni vetem bateri originale Makita. Perdorimi i baterive jo-originale Makita ose baterive qe mund te jene modifikuar, mund te rezultojne ne marrjen flake te baterise, lendime personale apo demtime. Kjo do te anuloje gjithashtu edhe garancine e Makita per pajisjen e Makita dhe karikuesin.

Keshilla per te ruajtur jetegjatësine maksimale të baterise

1. Ngarkojeni kutiné e baterisse perpara se tē shkarkohet plotësɪht. Gjithmone ndaloni punen me pajisjen dhe karikoni kutinë e baterisse kur vēreni ulje te fuqise SSE pajisjes.
2. Asnjehere mos e ringarkoni bateriné engarkuar plotësisht. Mbingarkimi shkurton jetegjatësinë e sherbimit te baterise.
3. Ngarkojeni baterinë ne temperaturën e dhomës në 10°C - 40°C. Lereni kutine e nxehtë të baterisë të ftohet perpara se ta ngarkoni atë.
4. Kur nuk e perdorni kutiné e baterisse, hiqeni nga pajisja ose karikuesi.
5. Ngarkojeni baterine nese nuk e perdorni pere njekoh te gjat (mbi gjashtmuaj).

PÉRSHKRIMI I PJESÉVE

Fig.1

1. Paneli celesit
2. Kapesja
3. Bordi d alges
4. Doreza e transportimit
5. Vrima e ajrimit
6. Grepi A
7. Grepi B

Perdoreni vetem per PDC1200.

1. Grepi C

Perdoreni vetem per PDC01.

1. Spina (hyrje)
2. Xhepi kordonit
3. Butoni i daljes USB
4. Butoni i daljes AC

SHENIM: Forma e daljes AC ndryshon sipas shtetit.

1. Butoni i ndryshimit tfe freuencies
2. Butoni i daljes DC 12 V
3. Butoni i tingullit të sinjalit
4. Treguesi i daljes Shikoni pjesen per menyren si interpretohet treguesi i daljes.
5. USB Type-A dalja 1
6. USB Type-A dalja 2
7. USB Type-C dalja 1
8. USB Type-C dalja 2
9. AC dalja 1
10. AC dalja 2
11. Dalje DC 12 V (Per pershtatesin per ndezesin e cigares ne makine)

MONTIMI

AKUJDES: Mbajeni fort konvertuesin e energjise dhe burimin e energjise kur instaloni ose hiqni burimin e energjise. Perndryshe ato mund t'ju reshqasin nga duart dhe te rezultojne ne plagosje ose demtim te konvertuesit te energjise dhe burimit te energjise.
AKUJDES: Para se ta vini ne pune, sigurohuni qkordoni i energjise eshte vendosur si duhet dhe qe przy eshte futur ne spine deri ne fund.

Montimi i burimit t'é energjise

Pér PDC1200

Lidheni burimin e energjis te konvertuesi i energjis si tregohet ne figure.

AKUJDES: Sigurohuni qe burimi i energjise eshte instaluar ne menyre te sigurt te konvertuesi i energjise. Perndryshe mund te bjere padashur nga konvertuesi i energjise dhe t'ju shkaktoje demtime juve ose dikujt prane. Nese mund ta shihni teguesin e kuq si c tregohet ne figure, burimi i energjise nuk eshte kycur komplet.

Fig.2: 1. Treguesiikuq
Kur e hiqni burimin e energjise, ngrijeni burimin e energjise lart ndersa shtypni poshte butonin e bllokimit.
Fig.3: 1. Butoni i bllokimit

Pér PDC01

Lidheni burimin e energjise te konvertuesi i energjise sic tregohet ne figure.

Fig.4

Pér ta hequr burimin e energjise, ndiqni hapat e instalimit sipas radhés sé kundert.

Lidhja e burimit te energiae

1. Hapni kapakun e spinës.
2. Afroni shenjén e shigjetës ne prizë me atë te konvertuesit të energjë, dhe futeni prizën në spinë deri ne fund.
   ▶ Fig.5: 1. Kapaku 2. Spina (hyrje) 3. Priza 4. Shenja e shigjetës

VINIRE: Mos e futni prizen me force. Nese priza nuk futet leht, nuk po e futni si ci duhet.

VINI RE: Kur e hiqni nga priza, mos kapni kordonet, por kapni prisen. Perndryshe kordonet mund te demtohen dhe te shkaktojne keqfunksonim.

VINI RE: Mbylleni mire gjithnjé kapakun e spinës kur nuk eshte lidhur burimi i energjise. Perndryshe mund te futen objekte te huaja te konvertuesi i energjise dhe te shkaktojne keqfunksonim.

Xhepi kordonit

Mund ta vendosni kordonin texhepiik kordonit sic tregohet ne figure.

Fig.6

Instalimi i MAKPAC

Aksesor optional

Konvertuesi i energjise mund te lidhet siper ose poshte MAKPAC si c tregohet ne figure.

Fig.7

AKUJDES: Sigurohuni qe konvertuesi i energjis te fiksohet mir te MAKPAC me kater kapeset. Perndryshe mund te rrezohet aksidnalisht dhe te shkaktoje demtime fizike.

PERDORIMI

Fig.8: 1. Butoni i energjise

1. Shtypni butonin e energjise te burimi i energjise per ta ndezur.
2. Lidheni pajisjen me daljen e pershtatshme.

Kur perdorni daljen AC, zgjidhni frekuencen e pershtatshme duke shtypur dhe mbajtur shtypur butonine ndryshimit te freuencies.

SHENIM: Frekuenca mund te zgjidhet vetem kur ndalon dalja AC.

SHENIM: Frekuenca e vendosur ruhet ne memorie. Heres tjeter, konvertuesi i energjise do te ndizet me tnenjegtin konfigurim.

1. Shtypni butonin e daljes qedoni teperdorni.
   Konvertuesi i energjise fillon daljen dhe butoni i daljes qe eshte ne pune ndizet.
2. Shtypni perversi butonin e daljes per tendaluar.
3. Shtypni butonin e energjise te burimi i energjise per ta fikur.

VINIRE: Mund te mos keni mundesi ta perdorni pajisjen qe kerkon sasi te madhe energjie per ta ndzur edhe nese dalja e energjise sekontvertuesit te energjise mbahet brenda normes nominale te energjise.

VINIRE: Konvertuesi i energiae mund te mos i furnizojë me energji disa pajisje me USB.

VINI RE: Para se ta lidhni pajisjen me USB te konvertuesi i energia, krijoni githmone kopje rezervé tê dhénave që gjenden ne pajisjen me USB.

VINIRE: Nuk mund ta karikoni burimin e energjise me konvertuesin e energjise duke perdorur bateri portative qe gjenden ne treg.

Si ta interpretoni treguesin e daljes

Fig.9

Treguesi daljes ndizet sipas fuqise nè Watt qènxirret.
Kur fuqia ne dalje arrin 1400 W(VA), Ilamba ne "1400" do te ndizet ne ngjyre te kuqe. Kjo llambé fillon te pulsojne ngjyre te kuqe kur konvertuesi energjise mbingarkohet.

SHENIM: Konfigurimi i sinjalizuesit ruhet ne memorie. Herës tjeter, konvertuesi i energjise do te ndizet me të njëtin konfigurim.

Sistemi i mbrojtjes

Konvertuesi i energjise eshte i pajisur me sistemi mbrojtës te meposhtem.

Mbrojtja nga mbingarkesa

Secila dalje ka mbrojtje nga mbingarkesa si me poshte:

Dalja AC

Kur konvertuesi i energiae dallon fuqi Watt te tepert, konvertuesi i energiae ndalon te githedaljen AC duke Ieshuar tingull sinjalizues menderprerje.

Dalja USB

Kur konvertuesi i energjise dallon njr ryme tepert larte, konvertuesi i energjise e shkeput daljen USB nga ku kalon rryma e larte.

Dalja DC 12 V

Kur konvertuesi i energjise dallon njr ryme tepert larte, konvertuesi i energjise ndalon daljen DC 12 V duke leshuar tingull sinjalizues menderprerje.

Nese dalja totale e AC, USB dhe DC 12 V e kalon daljen nominale te konvertuesit te energjise per njé perudhê t caktuar, e gjithê dalja do te ndalohet duke leshuar tingull sinjalizues te vazhdueshem. Ne kete situatte, burimi i energjise fik dhe ndalon aplikimin qe ka berë që konvertuesi i energjise tembingarkohet. Me pas ndizeni burimin e energjise per te filluar perseri.

SHENIM: Kur konvertuesi i energjise mbingarkohet, Ilamba "1400" e treguesit te daljes pulson ne ngjyret te kuqe.

SHENIM: Tingulli sinjalizues ndalon nese shtypni cfaredo butoni ne panelin e celèsave.

Mbrojtja ndaj mbinxehjes

Kur konvertuesi i energjise mbinxehet, konvertuesi i energjise ndalon te githe daljen duke leshuar tingull sinjalizues pa nderprerje. Nekete situate, lereni konvertuesin e energjise t ftohet para se ta ndizni perseri.

Mbrojtja nga mbishkarkimi

Kur kapaciteti i mbetur i burimit te energjise eshtie ulet, bien tinguj sinjalizues me nderprerie dhe butoni i daljes qe eshtene punepulson. Nkete situate, hiqeni burimin e energjise dhe karikojeni. Kur kapaciteti i mbetur i burimit te energjise bie edhe me shume, e githedalja do tndalohet.

MIREMBAJTJA

AKUJDES: Sigurohuni gjithnjqe burimi i energjis te hiqet para se te provoni te beni kontrolle ose punemirmbajtje.

VINI RE: Mos e Iani bashkuesin me uje. Rrezik keqfunksionimi.

VINI RE: Pastroni here pas here siperfaqen e produitit duke perdorur njle lecke t njomur me pak uje me detergentjent.

VINIRE: Mos perdorni kurre benzine, benzine pastrimi, hollues, alkool dhe te ngjashme. Mund te shkaktoni cngjyrosje, deformime ose krisje.

Per te ruajtur SIGURINE dhe QENDRUESHMMERINE, riparimet dhe cdo mirembajte apo rregullim tjeter duhen kryer nga qendrat e autorizuara te sherbimit ose te sherbimit te fabrikës te Makita-s, duke perdoru grithnjë pjese kembimi te Makita-s.

Pastrimi

Nese konvertuesi i energjise aeshte pis, pastrojeni konvertuesin e energjise me njle lecke te thate osne njle lecke t njomur me pak uje me detergentjent.

Filtri

A KUJDES: Pasi ta pastroni filtrin, mos harroni ta vendosni perseri. Venia ne pune e konvertuesit te energjispea filter mund te shkaktoje keqfunksionim.

Hiqeni filtrin duke e térhequr jashte siç tregohet ne figure.

Lani filtrin, pastaj thajeni.

Fig.11: 1. Filtri

Pér ta vendosur filtrin, ndiqni hapat e procedures se heqjes ne radhe te kundert.

AKSESORE OPPIONALE

AKUJDES: Keta aksesore ose shtojca

rekomandohen per perdorim me veglen Makita te percaktuar ne kete manual. Perdorimi i aksesoreve apo shtojcave tjera ndryshe nga keto mund te perbeje rrezik lendimi. Aksesoret ose shtojcat perdorini vetem per qellimin e tyre te percaktuar.

Nese keni nevojë per më shumë të dhëna në lidhjem e aksesoret, pyesni qendren vendore të sherbimit të Makita-s.

• Pakete elektrike portative
  Bateri dhe ngarkues original Makita
  MAKPAC

SHENIM: Disa artikuj te listes mund te perefshihen ne paketen e veglés si aksesore standarde. Ato mund te ndryshojnège njeri shtet ne tjetrin.

CNEUΦNKAU
