Produkttyp	Bärbar kraftomvandlare / Batteridriven generator
Märke	Makita
Modell	BAC01
Nominell effekt (kontinuerlig)	1400 W (VA)
Toppeffekt	2800 W (VA)
AC-utgång	2 x eluttag, ren sinusvåg, 50/60 Hz (valbar)
USB-A-utgång	2 x 5 V, 2,4 A
USB-C-utgång	2 x USB-PD 30 W
12 V DC-utgång	1 x cigarettändaradapter, 12 V, 10 A
Strömförsörjning	Bärbart strömförsörjningsställ PDC1200 eller PDC01 (Makita 18 V-batterier)
Mått (L x B x H)	395 mm x 345 mm x 163 mm
Nettovikt (omvandlare ensam)	7,3 kg
Driftstemperaturområde	-10 °C till 40 °C
Skydd	Överbelastning, överhettning, total batteriurladdning
Effektindikering	Utgångsindikator med stegvis ljus (upp till 1400 W i rött)
Ljudsignal	Konfigurerbar larm (dedikerad knapp)
Luftfilter	Tvättbart, avtagbart
MAKPAC-fäste	Möjligt (tillbehör säljs separat)
Underhåll	Rengöring med fuktig trasa och tvålvatten; tvättbart filter
Säkerhet	Använd inte i fuktig eller explosiv miljö; håll utom räckhåll för barn
Reparerbarhet	Lämna till auktoriserad Makita-service – originalreservdelar

Vanliga frågor - BAC01 MAKITA

Vad är drifttiden för BAC01 med ett PDC1200-batteri?

Med en belastning på 1000 W är drifttiden cirka 56 minuter. Med PDC01 och två BL1860B-batterier vid 750 W är den cirka 10 minuter (ungefärliga data).

Vilka batterityper är kompatibla med BAC01?

BAC01 fungerar med strömförsörjningsställen PDC1200 (inbyggt batteri) eller PDC01 (adapter för två batterier). Kompatibla batterier är Makita-modellerna BL1815N, BL1820B, BL1830B, BL1840B, BL1850B och BL1860B (igenkända batterier).

Hur väljer man AC-utgångsfrekvensen?

Frekvensen (50 eller 60 Hz) väljs genom att trycka på frekvensväljarknappen på kontrollpanelen, endast när AC-utgången är avstängd. Inställningen sparas i minnet.

Kan jag ladda BAC01-batteriet via en USB-port?

Nej. BAC01 omvandlar batteriets energi till utgångarna och kan inte ladda sin egen strömkälla via portarna. Använd en dedikerad Makita-laddare.

Vad gör man vid överbelastning av enheten?

Vid överbelastning stängs motsvarande utgång av och en intermittent ljudsignal ljuder. Indikatorn '1400' blinkar rött. Minska belastningen och tryck på utgångsknappen igen för att starta om. Om överbelastningen kvarstår, stäng av strömkällan.

Kan jag använda BAC01 med medicinsk utrustning?

Nej. Manualen avråder uttryckligen från att använda omvandlaren med medicinsk utrustning på grund av risk för oförutsedda funktionsfel som kan orsaka en olycka.

Hur rengör och underhåller man BAC01?

Koppla bort strömkällan. Torka av enheten med en trasa indränkt i tvålvatten. Använd inte bensin, lacknafta eller alkohol. Luftfiltret ska tvättas med vatten och torkas innan återmontering.

Vad är maximal effekt för USB-C-portarna?

De två USB-C-portarna ger vardera en effekt på 30 W (USB-PD). USB-A-portarna ger 5 V / 2,4 A (max 12 W).

Kan BAC01 användas i regn eller fuktig miljö?

Nej. Omvandlaren är inte vattentät. Den får inte utsättas för regn eller fukt. Använd den endast på en torr och väderskyddad plats.

Var kan jag reparera min BAC01?

All reparation måste utföras av ett auktoriserat Makita-servicecenter med originalreservdelar. Ta inte isär enheten själv.

BRUKSANVISNING BAC01 MAKITA

ONEMLl NOT: PDC01 kullanirken:

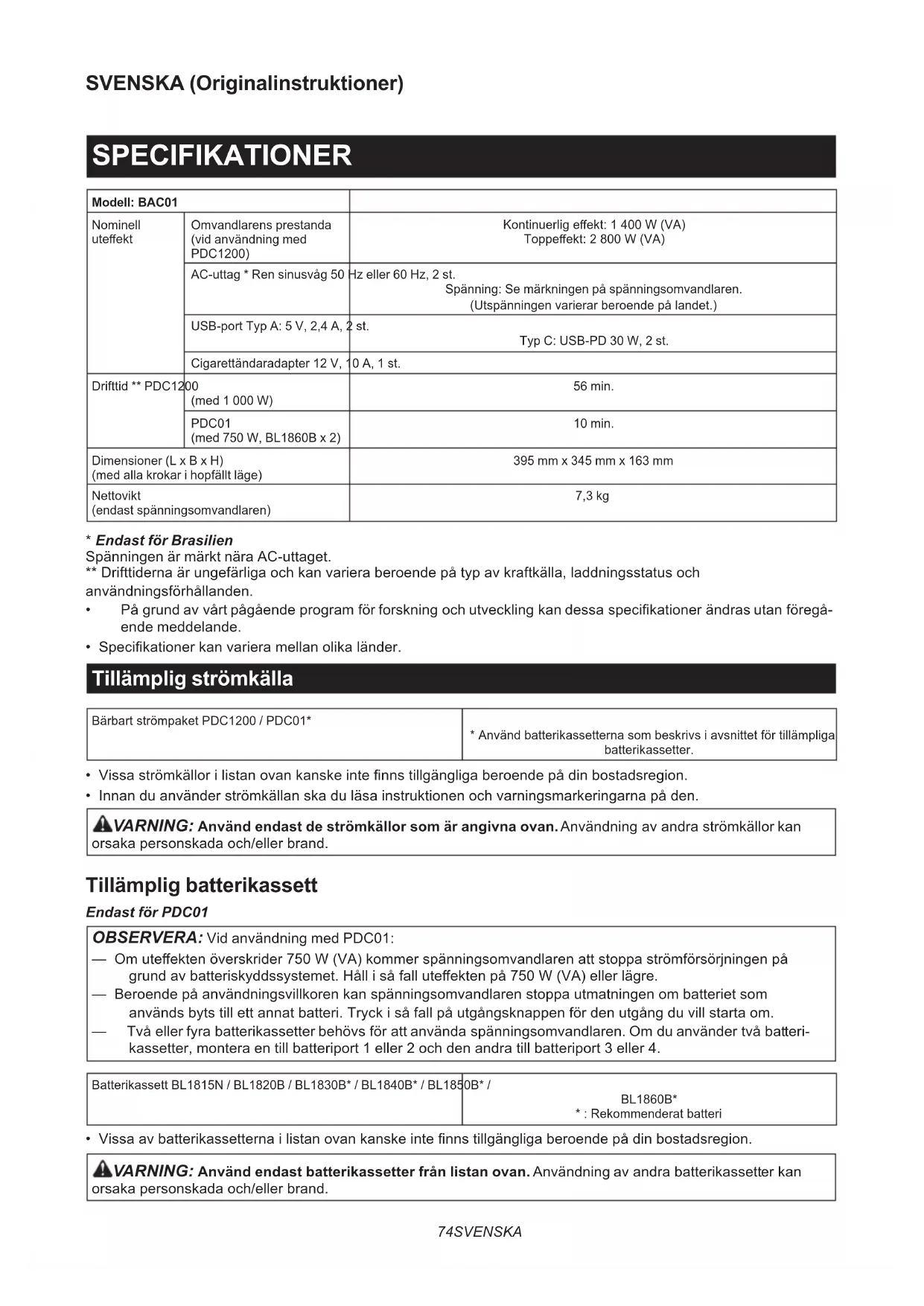

Model: BAC01
Nominell uteffekt	Omvandlarens prestanda (vid användning med PDC1200)	Kontinuierlig effekt: 1 400 W (VA) Toppeffekt: 2 800 W (VA)
	AC-uttag * Ren sinusvåg 50	Hz aller 60 Hz, 2 st. Spänning: Se märkningen på spänningsomvandlaren. (Utspänningen varierar beroende på landet.)
	USB-port Typ A: 5 V, 2,4 A, 2	st. Typ C: USB-PD 30 W, 2 st.
	Cigarettändaradapter 12 V, 10 A, 1 st.
Drifttid ** PDC1200 (med 1 000 W)		56 min.
PDC01 (med 750 W, BL1860B x 2)		10 min.
Dimensioner (L x B x H) (med alla krokar i hopfälltläge)		395 mm x 345 mm x 163 mm
Nettovikt (endast spänningsomvandlaren)		7,3 kg

• Endast für Brasilien
  Spanningen ar markt nara AC-uttaget.
  ** Drifttiderna ar ungefär Liga och kan variera beroende på typ av kraftkälla, laddningsstatus och användningsforhällanden.

• På grund av vårt pagående program for forskrning och utveckling kan dessa specifikationer ändrasutan foregående meddelande.

• Specifikationer kan variera mellan olikaaland.

Tillamplig strömkälla

Bärbart strömpaket PDC1200 / PDC01*

* Använd batterikassetterna som beskrivs i avsnittet für tillämpiga batterikassetter.

• Vissa strömköllor i listan oven kanske inte finns tillganglia beroende på din bistadsregion.
• Innan du anvander strömköllan sku du lasa instruktionen och varningsmarkeringarna på den.

VARNING: Använd endast de strömköllor som ar angivna ovan. Användning av andra strömköllor kan aaka persorskada och/eller brand.

Tillamplig batterikassett

Endast for PDC01

OBSERVERA: Vid användning med PDC01:

• Om uteffekten överskrider 750 W (VA)kommen spanningsomvandlaren att stoppa strömförsjrningen på grund av batteriskyddssystemet. Häll i sä fall uteffekten på 750 W (VA) eller lagre.
  Beroende pa användningsvillkoren kan spanningsomvandlaren stoppa utmatningen om batteriet som anvands byts till att annat batteri. Tryck i sa fall pa utgangskappen for den utgang du vill starta om.
  Tva er fyra batterikassetter behovs for att anvanda spanningsomvandlaren. Om du anvander tva batterikassetter, montera en till batteriport 1 ellr 2 och den andra till batteriport 3 ellr 4.

Batterikasset BL1815N / BL1820B / BL1830B / BL1840B / BL1850B* /

BL1860B*

*: Rekommenderat batteri

• Vissa av batterikassetterna i listan oven kanske inte finns tillganglia beroende på din bistadsregion.

WARNING: Använd endast batterikassetter frän listen oven. Användning av andra batterikassetter kan kaka persorskada och/eller brand.

Symboler

Följande visar symbolerna som kan användas for ustrustningen. Se till att du Förstär innebörden innan användning.

Läsigenbruksanvisningen.

Ni-MH Li-ion

Gäller endast inom EU

P.g.a. forekomsten av farliga componenter i utrustningen kan avfall innehallande elektrisk och elektronisk utrusting, ackumulatorer och batterier ha negativ inverkan pa miljon och manniskors halsa.

Kassera inte elektriska och elektroniska apparater eller batterier ihop med hushållsavfall!

I enlighet med EU-direktiven om avfall som utgörs av aller innehälter elektrisk och elektronisk uutrusting och om batterier och ackumulatorer och forbrukade batterier och ackumulatorer, och dess infölviande i nationell lagstiftning, bör forbrukad elektrisk och elektronisk uutrusting, batterier och ackumulatorer forvaras separat och transporteras till en särskild uppsamlingsplats for kommunalt avfall, som drives i enlighet med regelverket for miljöskydd.

Detta anges av symbolen med den overkryssade soptunnan pa hjul som sitter pa utrustingen.

Avsedd användning

Apparaten ar avsedd att omvandla kraften fran Makitas barbara strömpaket till olica utmatningar.

SÄKERHETSVARNINGAR

A VARNING: Var noga med att lasa bruksanvis- ningen for din produit som sca anvandas med denna spanningsomvandlare innan du anvander den.

Sakerhetsvarningar for spänningsomvandlare

1. För att sakerställa god prestanda och lang livslängd, var uppmärksam och skydda spanningsomvandlaren fran följande forhällanden.

— Fratande gas och vatska
Salt- och oljedimma
Mekaniska stotar och vibrationer
Hög luftfuktigkeit
Extrem temperatur (for kallt ellr for varmt) Det lampliga omgivningstemperaturintervalaret mellan -10^ och 40^ 14F och 104F).
Elektromagnetisk brus (t.ex. elsvetsmaskin, hogeeffektsutrustning)
Radioaktiv material

1. Placera spanningsomvandlaren pa en horisontell yta utan ojammheter och en stabil plats. Annars kan falolycka intraffa.

2. När du bär spanningsomvandlaren, koppla bort stromkällan och alla apparater som ar anslutna till utgangsporten. Annars kan fallo- lycka inträffa.

3. Häll alltid ordentligt i barhandtagen med bada händerna när du bar spanningsomvandlaren. Bär inte spanningsomvandlaren genom att hälla i nagon annan del. Annars kan fallolycka inträffa.
4. Använd inte spanningsomvandlaren med vata händer. Utsätt inte spanningsomvandlaren for regn eller vata forhällanden. Risk for elektrisk stöt. Spanningsomvandlaren ar inte vattentät.
5. För inte in metallföremål som stift, ledninger erller andra små metallföremål iuttagen och luftventilerna. Risk for elektrisk stöt.
6. Montera inte isär spanningsomvandlaren. Risk for elektrisk stöt.
7. Utsatt inte spanningsomvandlaren for en kraftig stöt, som till exempl om du tappar den. Det kan orsaka felfunktion som resulterari en elektrisk stöt.
8. Kontrollera eventuell misspassning aller om det finns kärvande delar, skador på delar aller andra forhällanden som kan inverka negativt på användningen. Om apparaten ar skadad, se till att reparera den fore använding. Mänga olyckor orsakas av dåligt unterhällna apparater.
9. Ställ alltid in en lämplig AC-frekvens. Annars kan felfunktion inträffa som resulterar i skada.
10. Använd inte spänningsomvandlaren i explosiva områden, till exempli i narheten av lattantändliga vätskor, gaser eller damm. En liters statisk laddning eller gnista kan anteanda damm eller angor och skapa en brand eller explosion.
11. Lat inte nagot tacka eller tappa till laddarens luftventilerna. Använd spanningsomvandlaren)där det inte finns nagot som ar i vagen forluftventilen.Det kan orsaka en felfunktion ellbrand.
12. Var försiktig sä du inte snubbar over sladden under användning. Placera sladden i sladdfacket.
13. Använd inte spanningsomvandlaren für medicinsk utrustning. Oväntad felfunktion kan orsaka en olycka.

14. Minska risken for brand, hog varme, explosion, Lackage av elektrolyt, elektrisk stot eller skada genom att iakta foljande forsiktighetsatgarder.

15. Anslut inte en apparat som overstiger den nominella uteffekten for spanningsomvandlaren.
    Anslut inte direkt till det allmanna vaxelstromsnet.

16. Förvara spanningsomvandlaren inomhus pa en valventilerad plats med lag luftfuktigkeit.

17. Förvara spanningsomvandlaren utom räckhäll for barn vid Förvaring. Annars kan allvarlig incident inträffa.

18. Trampa inte på spänningsomvandlaren. Var även försiktig sa att du inte utsätter spänningsomvandlaren for kraftiga stötar Near du installerar den med en MAKPAC eller ström-kalla. Att Göra detta kan orsaka funktionsfel aller personskada.

19. Spåret for jordstift på AC-utgangen har ingen spanning och ingen strom. Produkten kräver inte jordning av væxelströmsapparater eftersom den inte ar ansluten till det ölentliga væxelströmsnätet.

Sakerhetsvarningar for batteridriven apparatus

Användning och underhäll av batteridriven apparat

1. Forhindra oavsiktlig start. Forsakra dig om att strombrytaren star i avstangt lage innan du ansluter batteripaketet, tar upp erler bar apparaten. Att bara apparaten med Ingramna pa avtryckaren aller forse apparaten med strom nar avtryckaren ar intryckt, inbjuder till olyckor.
2. Koppla frän batteripaketet frän apparaten innan justeringar utfors, tillbehör byts eller apparaten lagras.Genom dessa forebyggande sakerhetsatgärder minskas risken att apparaten startas oavsiktligt.
3. Ladda endast med den batteriladdare som angetts av tillverkaren. En laddare som passar en viss typ av batterier kan skapa risk for brand nar den anvands tillsammans med annat batteri.
4. Använd endast apparater med speicikt angivna batteripaket. Om andra batterier används kan risken for personskada och brand öka.
5. När batteriet inte användsördet det hällas borta frän andra metallföremål som till exempl gem, mynt, nycklar, spik, skruv eller andra små metallföremål som kan skapa anslutning frän en terminal till en annan. Kortslutning av batteri-polerna kan orsaka brännskador eller brand.
6. Under hårda forhällande kan det komma vatska ur batteriet. Undvik kontakt. Spola med vatten om kontaktändå råkar uppsta. Om vatskankommen i kontakt med ögonen bör lakare uppsokas. Vatska frän batteriet kan orsaka iritation påHUDENEllER gebrännskador.
7. Använd inte att batteripaket aller en apparat som har skadats aller andrats. Skadade aller andrade batterier kan uppföra sig opålilitigt, vilket kan leda till brand, Explosion erer skaderisk.
8. Utsatt inte ett batteripaket aller en apparat for brand aller höga temperaturer. Exponering for eld aller temperaturer over 130^ kan leda till explosion.

9. Följ alla laddningsinstruktioner och ladda inte batteripaketet aller apparaten utanfor det temperatur intervall som anges i instruktionerna. Felaktig laddning, aller vid temperaturer utanfor det angivna intervallet, kan skada batteriet och öka risken for brand.

10. Låt en behörig reparator utföra service och underhäll med originalreservdeler. Detta garantar fortssatt saker användning avprodukten.

11. Åndra inte på apparaten eller batteripaketet och forsök inte reparera dem, utom enligt vad som anges i användnings- och skötsinstruktionerna.

1. Innan batterikasseten används skä alla instruktioner och varningsmärken på (1) batteriladdaren, (2) batteriet och (3)produkten lasas.
2. Ta inte isär aller manipulera batterikassetten. Det kan leda till brand, hög varme aller explosion.
3. Om drifttiden blivit avsevärt kortare sk användingen avbrytas omedelbart. Det kan uppsta overhettning, brännskador och to m en explosion.
4. Om du fär elektrolyt i ögonen skä de sköljas med rent vatten och lakare uppsokas omedelbart. Det lnns risk for att synen ffororas.
5. Kortslut inte batterikassetten.

(1) Rör inte vid polerna med nagot stromfö-rande material.
(2) Undvik att forvara batterikassetten till-sammans med andra metallobject som t.ex. spikar, mynt o.s.v.
(3) Skydda batteriet mot vatten och regn. En batterikortslutning kan orsaka ett stort strömlöde, overhettning, brand och maskinhaveri.

1. Förvara och använd inte apparaten och batterikassetten på platser)där temperaturen kan nä eller overstiga 50^ (122^)
2. Brann inte upp batterikassetten även om den ar svart skadad eller helt utsliten. Batterikasseten kan exploder a öppen eld.

3. Spikainte i, krossa, kasta, tappa erler sla batterikassetten mot hardsforemal. Detta kan leda till brand, hog varme ellr explosion.

4. Använd inte att skadat batteri.

5. De medfoljande litiumjonbatterierna ar foremal for kraven i gallande lagstiftning for farligt gods. For kommersiella transporter (av t.ex. tredje parter som speditionsrmor) maste de sarskilda transportkrav som anges pa emballaget och etiketter iakttas. For att forbereda den produit som sca avsandas kravs att du konsulterar en expert pa riskmaterial. Var ocksa uppmarksam pa att det i ditt land kan Unnas ytterligare foreskrifter att folja. Tejpa over eller maskera blottade kontakter och packa batteriet pa sadant satt att det inte kan rora sig fritt i forpackningen.

6. När batterikasseten skä kasseras måste den tas bort frän apparaten och kasseras på att säkert satt. Folj lokala foreskrifter beträ lande kassering av batteriet.

7. Använd endast batterierna med de Produkter som specificerats av Makita. Att använda batterierna med ej godkändaprodukter kan leda till brand, overdriven varme, explosion aller utlackande elektrolyt.

8. Om apparaten inte används under en lang tid maste batteriet tas bort frän apparaten.
9. Under och after användning kan batterikasseten bli het vilket kan orsaka brännskador eller lättare brännskador. Var uppmärksam på hur du hanterar varma batterikassetter.
10. Vidör inte apparatens kontakter direkt after användning eftersom de kan bli heta och orsaka brännskador.
11. Låt inte flisor, damm eller smuts fastna i kontakterna, i hal erller spar i batterikassetten. Det kan leda till dālig prestanda aller till att apparaten aller batterikasseten gär sönder.
12. Sāvida inte apparaten stöder arbeten i narheten av högspänningsledningar fär batterikassetten inte anvandas i narheten av en högspänningsledning. Det kan leda till att apparaten eller batterikassetten gär sönder eller inte fungerar korrekt.
13. Forvara batteriet utom räckhäll für barn.
    SPARA DESSA ANVISNINGAR.

A FÖRSIKTIGT: Använd endast originalbatteri frán Makita. Användning av andra batterier an frán Makita, eller batterier som har modifierats, kan leda till att batteriet spricker, vilket i sin tur kan leda till brand, persorskador och skador på egendom. Det upphäver ocksá Makitas garantí for apparaten och laddaren frán Makita.

Tips for att uppnà batteriets maxima livslängd

1. Ladda batterikassetten innan den ar welt urladdad. Stanna alltid apparaten och ladda batterikassettenRARY du marker att apparaten blir svagare.
2. Ladda aldrig en fulladdad batterikassett. Overladdning forkortar batteriets livslangd.
3. Ladda batterikassetten vid en rumstemperatur på 10^ - 40^ . Lat en varm batterikassett svalna innan den laddas.
4. När batterikassetten inte används ska den tas bort frán apparaten eller laddaren.
5. Ladda batterikasseten om du inte har anvant den på länge (mer'an sex manader).

BESKRIVNING AV DELAR

Fig.1

1. Omkopplarpanel
2. Sparr
3. Utgangskort
4. Bärhandtag
5. Luftventil
6. Krok A
7. Krok B
   Använd endast für PDC1200.
8. Krok C Använd endast für PDC01.
9. Kontakt (ingang)
10. Sladdfack
11. USB-utgangsknapp

OBS: Formen på AC-uttaget varierar land till land.

A FÖRSIKTIGT: Håll ordentigt i spanningsomvandlaren och stromkällan nar du monterar ellertar bort stromkällan. Om du inte gör det kan de glida ur dina händer och leda till persorskada eller skada på spanningsomvandlare och stromkällan.
FORSIKTIGT: Se fore anvandning till att sladden sitter ordentigt pa plats och att kontakten ar insatt hela vagen i uttaget.

Montera strömköllan

For PDC1200

Fäst strömköllan till spanningsomvandlaren sösom visas iiguren.

AFORSIKTIGT: Se till att stromkallan ar ordent-ligt monterad i spänningsomvandlaren. Annars kan den av misstag falla ur spänningsomvandlaren och orsaka skador pa dig aller nagon i din narhet. Om du kan se den roda indicatorn som visas i figuren ar stromkallan inte helt LAST.

Fig.2: 1. Röd indicator
Vid borttagning av stromkallan, lyft upp stromkallan samtidigt som du trycker ner lasknappen.
Fig.3: 1. Lasknapp

For PDC01

Fäst strömköllan till spanningsomvandlaren sasom visas iiguren.

Fig.4

Ta bort stromkällan genom att utföra monteringsproceduren i omvänd ordning.

Ansluta strömköllan

1. Oppna locket till uttaget.
2. Passa in pilmarkeringen på kontakten med det på spänningsomvandlaren och for sedan in kontakten hela vägen i uttaget.
   ▶ Fig.5: 1. Lock 2. Kontakt (ingäng) 3. Kontakt
3. Pilmarkering

OBSERVERA: Satt inte i kontakten med vald.

Om kontakten inte kan sattas in latt ar den inte korrekt placerad.

OBSERVERA: Hall inte i sladdarna utan hall i kontakten när du kopplar bort. Annars kan sladdarna bl skadade och orsaka en felfunktion.

OBSERVERA: Stäng alltid locket ordentigt pa uttaget nar strömköllan inte ar inkopplad. Annars kan främande foremal komma in i spanningsom-vandlaren och orsaka en felfunktion.

Sladdfack

Du kan placera sladden i sladdfacket sasom visas i figuren.

Fig.6

Installera MAKPAC

Extra tillbehör

Spänningsomvandlaren kan fästas ovanpå eller under MAKPAC sāsom visas iiguren.

Fig.7

FORSIKTIGT: Se till att spanningsomvandla- ren sitter ordentligt fast pa MAKPAC med de fyra sparrarna. Annars kan falollycka intraffa och orsaka personskada.

ANVÄNDNING

Fig.8: 1. Strömknapp

1. Tryck på strömköllans strömknapp für att slå pa den.
2. Anslut din apparat till lamplig utgang.

När du använder AC-utgangen, välj lamplig frekvens genom att trycka och hälla in knappen for frekvensbyte.

OBS: Frekvensen kan endast valjas när AC-utgangen inte används.

OBS: Frekvensinstallingen sparas i minnet. Nasta gangkommen spanningsomvandlaren att starta med sama instalInng.

1. Tryck pa den utgangsknapp du vill anvanda.
   Spänningsomvandlare startar utgangen och utgangsknappen som ar i drift tand.
2. Tryck en gäng till pa utgangsknappen for att stoppa.
3. Tryck pa strömköllans stromknapp for att stanga av den.

OBSERVERA: Du kanske inte kan använda en apparat som kräver en stor mängd ström für att starta även om spanningsomvandlarens uteffekt hälls inom det nominella effektområdet.

OBSERVERA: Spanningsomvandlaren tillfor kanske inte effekt till vissa USB-enheter.

OBSERVERA: Gor alltid en sakerhetskopia av din USB-enhet innan du ansluter den till spanningsomvandlaren.

OBSERVERA: Du kan inte ladda strömköllan med spanningsomvandlaren med hjälp av powerbanker som finns i handeln.

Så här tolkas utgangsindikatorn

Fig.9

• Utgångsindikatorn tänds i enliget med effekten som matas ut.
• När uteffekten när 1400 W (VA) lyser "1400"-lampan rott. Lampan böjr blinka rott när spanningsomvandlaren blir überbelastad.

Stänga summern p/a/av

Fig.10: 1. Ljudsnalsknapp

Tryck ochhall ljudsignalsknappen for att stanga av/sla pa summerludet.

OBS: Summerinställningen sparas i minnet. Nasta gangkommen spanningsomvandlaren att starta med sama inställning.

Skyddssystem

Spanningsomvandlaren ar utrustad med foljande skyddssystem.

Överbelastningssskydd

Varje utgang har ett overlastskydd enligt foljande:

• AC-utgang

När spanningsomvandlaren upptäcker en for hog effekt stoppar spanningsomvandlaren alla AC-utgangar och en intermittent ljudsignal luder.

USB-utgang

När spanningsomvandlaren upptäcker en onormalt hög ström stänger spanningsomvandlaren av alla USB-utgangar med höga strömmar.

DC 12 V-utgang

När spanningsomvandlaren upptäcker en onormalt hög ström stoppar spanningsomvandlaren DC 12 V-utgangen och en intermittent ljudsignal lijuder.

Om den tota utmatningen av AC, USB och DC 12 V överskrider den nominella uteffekten for spanningsomvandlaren under en viss tid stoppas alla utgangar och en kontinuerlig ljudsignal lijuder. Stäng i sä fall av strömköllan och upphör med arbetet som gjorde att spanningsomvandlaren overbelastades. Slå därefter pa strömköllan for att starta om.

OBS: När spanningsomvandlaren blir överbelastad blinkingar "1400"-lampan for utgangsindikatorn rött.

OBS: Tryck på vilken knapp som helst på omkopplarpanelen for att stenga av ljudsignalen.

Överhettningsskydd

När spanningsomvandlaren overhettas stoppas alla utgangar och en kontinueregljudsignal ljuder. Lat i sä fall spanningsomvandlaren svalna innan du slár pa denigen.

Överurladdningssskydd

När strömköllans Återstaende kapaciteten blir låg ljuder in intermittent ljudsignal och utgangsknappen som ar i drift blinkar. Ta i sö fall bort strömköllan och ladda den. När strömköllans Återstaende kapacitet blir annu lagre stoppas all utmatning.

UNDERHÄLL

FÖRSIKTIGT: Se alltid till att strömköllan har tagits bort innaninspection aller underhäll utförs.

OBSERVERVA: Tvatta inte kontakten med vatten. Ris for felfungtion.

OBSERVERA: Torka regelbundet av ytan pa produiten med en trasa fuktad i tvalvatten.

OBSERVERA: Använd inte bensin, fortunnings-medel, alcohol eller liknande. Missfärgning, deformation eller sprickor kan uppsta.

Fortattuprätthallaprodukten SAKERHET och TILLFÖRLETLIGHTBorbalt underhalls-och justeringsarbete utforas avett auktoriserat Makita servicecenter och med reservdeler frAn Makita.

Rengöring

Om spanningsomvandlaren ar smutsig, torka av den med en torr trasa aller en trasa fuktad i tvalvatten.

Filter

FORSIKTIGT: Var noga med att satta tillbaka filtrret nar du har rengjort det. Att anvanda spanningsomvandlaren anvandsutan filtrret kan orsaka felfunktion.

Ta bort filtret genom att dra ut sasom visas i figuren.
Tvatta filtret och torka det sedan.

Fig.11: 1.Filter

Montera filtret genom att följa borttagningsproceduren i omvänd ordning.

VALFRIA TILLBEHÖR

FÖRSIKTIGT: Foljande tillbehör erller tillsatserrekommenderasforanvändningmedden Makita-maskin somenna bruksanvisning avser.

Om andra tillbehör eller tillsatser används kan det uppstä risik for persorskador. Använd endast tillbehören eller tillsatserna for de syften de ar avsedda for.

Kontakta ditt lokala Makita servicecenter om du behöver ytterligare information om dessa tillbehör.

• Bärbart strömpaket
• Makitas originalbatteri och -laddare
  MAKPAC

OBS: Nagra av tillbehören i listen kan vara inkladerade i maskinpaketet som standardtillbehör. De kan variera mellan olikaalander.

TEKNISKE DATA

Model: BAC01
Nominell effekt Likeretterens ytelse (Ved bruk av PDC1200)		Kontinuierlige watt: 1 400 W (VA) Maks. watt: 2 800 W (VA)
		Vekselstrømuttak * Ren sinus skurve 50 Hz aller 60 Hz, 2 stk. Spenning: Se indikasjonen på likeretteren. (Utgangsspenningen varierer fra land til land.)
		USB-port Type-A: 5 V, 2,4 A 2 stk. Type-C: USB-PD 30 W, 2 stk.
		Sigarettenneradapter 12 V, 10 A, 1 stk.
Driftstid ** PDC1	200 (Med 1 000 W)	56 min.
	PDC01 (Med 750 W, BL1860B x 2)	10 min.
Mål (L x B x H) (Med alle krokene i sammenfoldet posisjon)		395 mm × 345 mm × 163 mm
Nettovekt (Bare likeretteren)		7,3 kg

Les bruksanvisningen.

Kun for EU-land

1. 366366366366366366366366366366366366366366366366366366366366366366366366366366366366366366366366366366

ArpecnBnra3ipiHa
—CoiHmTymaHimacnHmTymaH
MexaHnBnB iBipacia
Bucoka BoJorictb
- EKCTpeMaJIbHa TemnepaTypa (HaITo Hn3bKa a6o Bucoka)

BidnoiDn iana3oH TempeaTpyn HABKOnuHbOro cepeOBuca cTaHOBtB Bi-10°C Do 40°C (BiD 14°F do 104°F).

—EneKtpomarHITnIyM（Hanpknad，BID eNektpo3BaipOBAJIbHO anapata，NOTyKHOHO6NaHaHH）
- PárdioakTbHm MaTepiAn

1. Po3taWObyIte nepetBopOBaueNektpuHoi eHepriHa pIBHi CTiKn rOpN3OHTaJIbHi nobepxHi. IHaKepe npicTpmi MoKe BnaCTn.
2. Nepw Hix nepenocnnepeTBopOBaeyek- Tpuhoieheprii, BiE'edHaNeTe DxepeJeXNB- IeHHra Bcipncptoi, iKIOueHcI Do BxHIOHO npTy. IHaKeI npicpti moke Bnactn.
3. Npehenocny nepetBopIOBaue neKtpnHoi eheprii, 3aBXdMIuHO TpMaIte Ioro 3a pyuKn dny nepenecehna oboma pykamn. He npehenocbTe nepetBopIOBaue neKtpnHoi eheprii, TpmaOOnu NoRo 3a 6yDb-ky iHwy qactnHy. lHaKwe npncTpi MoKe Bnactn.
   5.He npaHouTe 3 nepeTBOpOBaem eJektpnHoi eHeprii 3 MOKpIMN pykAmn. He 3aIIuMaIte N He BnKOpNCbOByIe nepeTBOpOBaue JektpnHoi eHeprii niD dooem a6o ByMOBax iIDBnUeHOI BONorocTi. Lc MoKe npz3BeCTn Do ypaXeHHeJekTPnuHm CTpyMOM. PepeTBOpOBaue eJektpnuHoI eHeprii He E BOHOHePONHKHM pncTpoEM.
4. He BCTabJrTe MeTaJIeBi npeMeTn, k-OT WnIbKn, dPOTu Nh iHwi HeBeJInuKi MeTaNBI npeMeTn y BnXIDHi po3'EMu Ta BeHTNJraCiHi OTBOpN. Lc MoKe npu3BecTu Do ypaXeHHeJeK-TPNUHM CTpyMOM.

5. He po36bnpaIte nepetBopIOBauejEKeTpnuHoi ehepri.Le moKe npu3BeCTn do ypaKeHHraeJek-TPuHIM CTpyMOM.

6. He donyckaTe cunbHnx yapib nepetboPioBaua eNeKtpuHoi eHeprii, HanpuknaI naIHn. Ie MoKe cnpuHHIn HecnPpaBHicTb, 1o npu3BeDe do ypaKeHHeNEKtpuHIM CTpyMOM.

7. IpeBipRte cymiueHnA 60 BiDcyTHicTb 3aIaHHpyxOMnx DeTaJe, ciNicHcTb DeTa- ne, a TAKoX yci iHwi yMOBn, kI MoKyTb HeratNBHO BnINBaTN Ha pOboTy npNCtpoIO. RaKIO npCtpii NowKOxKeHO, Noro Heo6XiHO BiDpeMOHTyBaTN Nepei NoaJIbShm BnKOpnc-TAHHM. PpUHNHO 6araTbox HeuacnX BnJaKDIB E BiDcyTHicTb HaneKHO DOrJMy 3a npJaadam.
8. 3aBxN BCTaHOBIOH Te BiIDNOBHy qAcTOTy 3miHHoro CtpMy. IHaKUe MoKe BnHnKHyTN HecnpabHicTB, UO npu3BeDe Do TpaBMyBaHHra.
9. He BnKOpncToBnyTe nepetBopIOBaueNekTpnuHoi eHepry y Bn6bXoHe6e3neuHx Miczax, HapnKnaD 6iJa NerKo3aumcTnx pIin, ra3iB a6o nny. HeBeNIkni CtaTuHni 3apJd a6o icKpa MoKe 3anaHTn nJl a6o napi, cnpuHHBwn noKejy a6o Bn6yx.
10. CTeKTe, a6n BeHTnJIaIHi OTBOpn npncTpoH He 6yJN 3acMieHi yu nepeKpnti CTOpOHIMn o6'ekTaMn. Pid Yac BnKOpNCtAHn HnePebTOpBOBaHa eJeKtpnHuOeHepriH HiIO He MaC 3aKpNBAtu NOro BeHTnJIaIHi OTBOpn. Lc MoKe npns3BeCTn Do HecnpabHocTi abo noxexi.
    13.Пдчacpo60n6ydbTe o6e9kHi,io6 He nepeuenntcyepe3 wHyp.PoknaIb wHyp y BiDineHHa nHa hypa.
11. He BnKOpNCToByTe nepetBopIOBaueJeKtpNuHoi eHeprii DnA XnBJIeHNr MeINuHOrO 6JlaHHaHHa. PAnTOBa HecnpabHicTb MoKe cnpuHHTn abapiio.
12. 3mehnnt np3nk noxexki, neperpiBaHnBn6yxy, BnTOky eKeTPOlity, ypaKeHHe eKeTpNCHM ctpymom a6o TpaBMyBaHHaDTpMyTEcHaBeDeHNX Hnxue 3acTepeXeHb.
    He niknouaTe npnaDn, noTyXhicTb knx nepebuuc homHaJbHn Bxid nepetBopuBaay eektpnuHoi eheprii.
    He niknouaTe npucpii 6e3nocepEHHo Do 3araJIbHOI eNEKtpomepeXi 3mHoro cTpyM.
13. 36epiraTe nepeTBOpBOaueEKeTpnuHoi eHepriB 3aKpNTOMy,do6pe npoBItpBOHaOMy Micci 3 Hn3bKnM pIBhem BOJorOCTi.
14. 36epiraTe nepetBopOBaU eNEKtpnHoi eHepriB HeIOCTynHomy dIeTiMe MiCi.IHaKwEMOKe CTATNCs cepNo3H Neuacn BUnaDOK.
    18.He hactynaTe Ha nepeTBOpBOaueKtpuHHOehepr. Kpim Toro, He donyckaTe cnilbHux ydapib no nepetBopOBaCy eektpnuHoi eheprii nd yac ycTaHOBHeHHpa3om i3 MAKPAC a6o dkepeIOM XnBHeHH. HeodTpMaHHu ciEi BmOrn MoKe np3BeCTn Do HecnpaBHOctTi n TpaBMvBaHH.
15. Ha po3'emi wtnp4 3a3eMJIeHHHa BnXoDi 3minHoro ctpMy BiDcyTHi Hanpyra N ctpym. LcBnBip6 He notpe6yE 3a3eMJIeHHn npnnaDy 3miHHoro ctpMy, ockIbKn BIn He niiKluOeHHn Do 3araIbHOJ eJeKTpOmepekxi 3mHHoro ctpMy.

PonepeJxHnI npo doTpMaHHnTexhIKn 6e3neKn iad YacBVKOpNCtAHnI npNJaNy, zoInpaIOE BiD aKymyJrTopa

BnKOpncTaHnTa o6cnyroByBaHH npnaNy, 0o npaucBid akymyITopa

1. 3anobiraTe BnnaKOBomy 3anycky npnilady. Nepu hix nidcHbATn 6nok akymyIaTopa, nIdhimaTu a6o nepenocHTn npnilad, cnid nepekoHaTcB TOMy, zo BmNKauchnepe6yBaC B noJoxKeHH «BIMKHeHO. JaQIO nIac nepeHeceHH npilady NaLeCb KOpNCTyBaay JexNTb Ha BmNKaui a6O XNBHeHH nOdaeTbcra Ha npnilad 3 yBIMKHeHM BmNKaueM, ce MoKe npn3BeCTn do Heuachoro BnnaKdy.
2. Npeed BnKoHaHHm peryIIOBaHb, 3amHOIO npnaadra6o 36epiraHHm BiD'cHyte akyMyJrTop BiD npnaady. Taki 3ano6ixhi 3axoNi 3MeHuyotb pn3IK BnJaKOBOB0 BBIMKHeHHn npnaady.
3. Ipe3apJkaIte akymyIaTOp nIwe 3a DOnOMOrO 3apJHOrO npunctpo, BkA3a-Horo BnPo6HnKOM. 3apJHnI npunctpi, kNn NiIXoUHT bIg OJHO rTIy aKymyJIaTOpIB, MOKe npIN3BecTn DO NOxEki np INKOpNCtAHHi 3 aKymyJIaTOpOM iHJoro TIny.
4. BnKOpncToByTe npnlaN nIwe 3i cnezi anbHO npn3HaueHm TnOM akymyIaTOpIB. BnKOpncTaHHa kymyIaTOpIB IHnx TnIB MoKe npn3BecTu Do TpaBM i noxeki.
5. KOnn akymyIaTOp He BnKOpncTOBycTBcR, TpImaIte NOro NoidJI BiD TaKnx MetaIeBnx npedmetiB, kCpkINK, MoHETN, KInOuY, ZbExN, Wypyn ToIo, kIK MOxTy 3akOpOTHTN KNeMn akymyIaTopa. 3AmkAHHr KJem akymyIaTopa MOKe npn3BeCTn Do OTPmHaHHr OnikIB a60 do NoXeki.
   6.3a HehaIeKHXyMOB 36epirAHH3akymyIaTopa MoXe BnteKTn pIDHa, KOHTaKTy 3 aKOo cnId yHKaTH.Y pa3i BNnadkoBOro notpaNNHHa PdHH Ha TINO BiNobHy qactHy tina cPi npOMTu BOIO. KaO pIDHa NotpanNa B Oci, ix CnI nd POMTu BOIO, nicra Yoro Heo6xIDHO 3BepHyTncrdo Nikapra.PiHa, 0o BVtikae 3 akymyIaTopa, moXe cnpuHNITn NOpa3HeHHa 6o onIKn.
   7.He KopnctyTecb akymyIaTOPHM 6nokom a6o npnaDOM, kki 6yno 3mHeHO nn noWKoJKeHO. EKnnyatauiakymyIaTopiB, kki 6yno 3mHeHO nn noWKoJKeHO, moke 6ytu He6e3neuHO u cnpunHHTN NOKExy, B6yx a6o TpaBMy.
6. He niДаВaIte akymyIaTOp a6o npnIaBnHbBy BOrHIO qHnHaDmipHOiT TempePaTyPn. BnINB BorHIO a6o TempePaTyPn BnIe 130°C MoKe cnpuHHTN Bn6yx.

9.ДOTpIMyIeTcBcIX Bka3iBOK i3 3apJxKaHHn He 3apJxKaIte AkymIaTOp a60 npHaad 3a Tempeatypn 3a Mexamn 3a3haueHoro B iInctpykciDiana3oHy. HenpaBunbHe 3apJxKahnA60 3apJxKaHHn PnT Tempeatypi no3a Mexamn Bka3aHOrO dian3oHy MoKe npN3BeCTn Do nOWKOxHHe AkymIaTOpa NiDBuNTn pN3NK 3aImaHHn.
10. Cepbiche 6cbnyroByBaHH npnnaMy mac BHKOHyBaTnc KBaIiΦikOBaHm qaxibem i3 peMOHTy N TJIbKn 3 BNKOpNCtAHnM iDeHTNuHnx 3anachnx qactnH. Lc 3a6e3neuTb niTpmaHH npnadaB HaneXhOMy 6e3neuHOMy ctaHI.
11. He po6itb cnpo6 camocTiHo BiDpeMOHTyBaTH npnlaad u akymyIaTOp a6o BHeCTu 3mHn B ixHIO KOHcTpkyKuo; doTPmyTeec iHcTpkyKui i3 ekcnnyatauii.

Baxknbi iHcTpykci 3 6e3neKn dIa KaCeTn 3 akymyJrTOPoM

1. Ipeed TmK KOpNCTyBaTnC KaceToO 3 aky MyJrTOPOM, cIi npoHTaTN Bci IHcTpykui Ta 3actepexHni 3nKn 0do (1) 3apdHoro npn- CTOIO aKymjraTopa, (2) aKymjraTopa Ta (3) Bnpo6iB, 0npauHOb BiD aKymjraTopa.
2. He po36npaIte kaceTy 3 akymyIaTOpom i He 3mIHIOTe II KOHcTpkyciIO. Ye moKe npu3BecTu Do noKexi, neperpiBy a6o Bv6yxy.
3. RaKuo nepioo po60Tu dyKe noKOpOtuB, cnId HeraHNO npuHHnTn KopncTyBaHnHa. Ce moKe npn3BeCTn DO BUNHKHeHHr PN3NkY neperpiBy, oniKy Ta HABiTb BN6yxy.
4. Y pa3i noTpannHnEneKtpoJity B oOi cnId npomTu IX uCTOIO BOOIO Ta HeraiHo 3BepHyTncdo Nikapra. Lc MoKe npu3BecTu do BTPaTH 30py.
5. He 3akopoitib kaceTy 3 akymyIaTOpom.

(1) He cniT TopkaTnC KIeM 6yDb JkIM CtpymonpoBIDHM MaTePiaJOM.
(2) He cnid 36epiratn kaceTy 3 akymyIaTOpom y cMHOCTi 3 iHsIMN MeTaJIeBIMN npEIMeTAMN, TaKIMN JK CBAXN, MOHeTI Toio.
(3) He 3aHnuae KeaceTy 3 akymyIaTopom nID doueM, 3anobiraTe KOHTaKTy 3 BOIOU. KopOTke 3AMnKaHHa MoKe npN3BecTn Do noRn 3Haunoro cTpMy, neperpiBy, moXnBuOnikib Ta HABiB BVxOdy 3 naDy.

1. He cnid 36epiratn BnKOpncToByBaTn npna i kaceTy 3 akmyJrTOpOM y Micx, De Tempepatypa moKe cHHTN nn nepeBnUHTn 50 °C (122°F).
2. He cnid cnaHOBaTH Kacety 3 akymyIaTOPOM, HABITb KaIO BOHa 6yJa HeoDHpA3OBO Nowko- dxKeHa a6o NobHicTc npauBoBaHa. Kaceta 3 akymyIaTOPOM MoKe Bn6yXHyTu y BorHi.
3. 3a6opoheno 3a6nBaTu cBxu B KaceTy 3 akyMyIaTOpom, pi3aTu, IaMaTu, KnDaTu, Bnyckatu KaceTy 3 aKymyIaTOpom a6o BdapTu II TBepDnM npedMeTom. Taki ii MoKyTu npu3BeCTn Do noxeki, neperpiBy a6o Bn6yxy.

4. He cnid BnKOpncToBvBaTn NOnKoJKeHn aKymyIaTOp.

5. Jiri-nioHHaKymyTOpN, 0oMiCTaBcB IHcTpymeHTi, MaOTb BiNobIdaTN BmOram 3akOHIB np He6e3neHi TobApn.
   Iiud TpaHcnpTyBaHHra 3a DonomoroIO KOMepuuiHnx nepeBe3eHb, HapnPKna i3 3anyuHaHHaTpeTboi CTopoHN Ta ekCneDntOpIB, Heo6XiHoDOTpIMyBaTncb OCO6JIINBHX BUMOR, Bka3AHNX HaNaKyBaHHi y MapkyBaHHi.
   Iiud niirtoybaHHn no3nui Do BiinpablenHHn Heo6xindno npokOHcyNbTyBaTncb 3i CneuianicTom 3 He6e3neuHnx MaTepiAnib. Kpim TOrO, cnid BnKOHyBaTu 6InbDOKnaHi HaioHaBHi HactaHOBn, RaTO taki e.
   3aKneIe BiDkPnTi KOHTaTn CTpiKoHO a6o 3axoBaIteixi3anaKyIe AkyMylrTop TAKIM YHOM,06 Bin He Mir pyxatncB nakyBaHHi.
   11.ДЯутNiI3auiKacetN3akymyIaTOpOM BnTARHITb 3 npnAdy Ta yTuNl3yIte 6e3- neuHm cnoCo6oM.DoTPmMyTeCra HopM MicueBOrO 3aKHOHaBCTBa 0do yTuNl3aui akymyIaTOpIB.

6. BnKOpNCTOByTe aKymJrTOpn JnWe 3 BnPo6Amn, yKa3aHmM KOMNaHicMo Makita. YcTaHOBJIeHHraKymJrTOpiB y HeBiJIOBjDiHi BnPo6n MoKe Iprn3BeCtN Do NOKeKj, HApMipHOro HarpiBaHH, Bb6yXu Yn BnTOky eNeKTpOliTy.
7. RaKIO npnlaH He 6yde BnKOpncTOBvBaTnCn npOTaROM TpNBaIoro nepioy yacy, BnMIb 3 HbOrO aKMyJrTop.
   14.ПдчacicnBVKOpncTahняKacete3akymy- nIaTOpOMMOxeHarpiBaTnC,IOMOxeCTaTN npuHIOOnIKIB,3OKPemaHN3bKoTeMnepa- tyPHx.BydTeO6epeXHiNdчacnoBdoXeHHa 3rapyOIO Kaceto3akymyIaTOpOM.
8. He TopkaTecs koTakTIB npnAdy BiDpa3y nicIa BnkOpncTaHH, OCKJIbKn BOH MoKyTb 6ytu DocHTb rapaHmN cnpuHHNTOnIKn.
9. He donyckaite, yo6 ylamkn, nla 60 3emn npinnnaJn do KOHTaKtIB, OTbopib i na3iB Ha kaceti 3 akymyJrTOpOM. Lc moKe npu3BeCTn do 3HxHeHH eKcnnyatauiHnx napameTpib, noomKn npunaDy a6o KacETn 3 akymyJrTOpOM.
10. RaKuo npnnaH He po3paxOBaHn Ha BnKOpncTaanHa No6n3y BucOKoBOJbTHnx NiHie eKeKtponepeaui, He BnKOpncTOByte KaceTy 3 aKymJrTopom No6n3y BucOKoBOJbTHnx NiHie eKeKtponepeaui. Lc MoXe npu3BeCTn Do HecnpabHocTi, noNOMKn npnAdy a6o kaceTu 3 aKymJrTopom.
11. TpmaTe akymyTOp y HeoctynHomy dIaIeMicuI.

3БЕРIGАNTE Lİ BKA3IBKN.

OBEPEXHO:BukopncToByte TjIbKn opn-rihbnhi akymyIaTopn Makita.BukOpncTaHH 6yNb-kaNX akymyIaTopiB,OKpim OpnIHalbHnx akymyIaTopiB Makita,a6o akymyIaTopiB,KOHcTpkyciio kNx 6byNo 3mHeHO,M0Ke npN3BeCTn DO Bv6bxy akymyIaTopa Ta cnpuHHTn NOxKExy,TPaBMy a6o NowkoJKeHH. Y 3B'3kY i3 ZIM TaKoK 6yde aHyIbBO BaHO rapaHTIO Makita Ha npnaD Makita i Ha 3apAHN npunctpi.

Iopaɪn 3 3a6e3neueHЯ MaKcɪMaJIbHOrO cTpOKy ekCnJIyaTaúiäkUMyJIrTopa

1. Kacety 3 akymyntopom cniid 3apnntu do TORO, kBin po3prntbcn NOBHcTIO. O6OB'3KOBO 3ynHITb po60Ty npnady u 3apnIbKacety 3 akymyntopom, kkuo BN NOMITNJ 3MeHweHHa NOTXHOCTi.

2. Hikoln He cni3 3apjxkTu NOBtOPO NOHicTHo 3apJxKeHy KaceTy 3 aKymyIaTOpOM. Ipe3apJxKeHHcKopoUc cTpOK ekCnIyaTa-tii akymyIaTOPa.

3. 3apraKaTe KaceTy 3akymyIaTOpom npn KimHathiH TemnepaTypi 10^ - 40^ (50^ - 104^) Ipeed TmM Jk 3apraKaTu KaceTy 3akymyIaTOpom, cni3aueKaTu, DOKN BOHa OXOJHOe.

4. KONKaceta3akymyIaTOpOMHeBnKOpncToBycTBcRA, BmMaTe II 3 npnay a6o 3apdHoro npucptpo.
5. RaKuo KaceTa 3 akymyIaTOpom He BnKOpncToBByBaJacr TpNBaJIu Yac (noHaJ WicThb MicraIIB), II cNl3apAunTu.

ONIC DETAJEI

Pnc.1

1. NaheJIb nepemkaayib
   2.ΦikcaTop
2. NaheJbBxOaIB
3. Puyka dnia nepenecenna
4. BeHTnJIauiHi OTBOpN
5. Tauok A
6. Tayok B

BukopncToByeTbcj Nnue PDC1200.

1. Taoyok C
   BukopncToByeTbcra Nnne PDC01.
2. ⅢTekepHn po3'EM (BXiD)
3. BldinHnIa Hypa
4. KhoNka BnXody USB
5. Khonka BnXoY 3miHHoro cTpyMy
6. Khonka nepemnkaHHaCTOTN

IPNMITKA:ΦopMa po3eTkn 3MiHHoro cTpyMy 3aJIeKHTb BiD KpaIH NIKOPNCtAHH.

1. KhoNka BuxOdy Hanpyr 12 B noctiHoro CTpyMy
2. Khonka BBimKHeHH Ta BumKHeHH 3ByKOBOrO cnHany
3. IIndkaTop BuxiHoi NotyXHocTi IpoHTaTe po3dIn «Onnc iIndkaTopa BuxiHoi notyXHocTl»
4. BuxiD USB Type-A 1
5. BuxiD USB Type-A 2
6. BuxiD USB Type-C 1
7. BuxiD USB Type-C 2
8. Buxid 3miHHoro cTpymy 1
9. Buxi3minHoro ctpymy 2
10. Buxi Hanpyu 12 B noctiHoro ctpmy (IaanTepa abTomobijbHoro npKpObaa)

KOMПЛЕКТУBAHHЯ

AOSEPEXHO:MiHOrTpMaHTe nepeTBOpIOBau eJektpuHoi eHeprT Ta dKepeNo KMBneHHn iIac yctAHOBHeHHa 603HHTa DKepeNa KMBHeHH. IHaKHe BOH MoKyTb BNUCKOB3HyTN 3Baunx pyk i HaHeCTN KOMyc TpaBMy a6o NOnKOdNTn nepeTBOpOBAu eJektpuHoi eHeprT Ta dKepeNo KMBHeHH.
OBEPEXHO: Nepu HIX nounhaTPO6OTy, yneBHITbcra, 0o shyp yknaedeHo HaneKHM uHOM,a rHi3IOBnPo3'cM NOBHCtTO BCTaBHeHO B wTeKePHn Po3'cM.

YcTaHOBka DKepeNa XuBJIeHHa

ДЯ PDC1200

PnpkiniB DkepeNo KNBHeHHa Do nepeTbOpuBaHa eNEKtpnuHoi eHeprii, k Noka3aHo Ha pncyHky.

OBEPEXHO:YneBHItbcra,0oJxepeNo XnB- HnHaIiHOBHeHa nepeTBOPBOaI eNektpuHoi ehepi. Raio ce He TaK, BOHO MoKe BnnaKOBO Bnactn 3 nepetbopOBaHa eJeKTpuHoi ehepii 3aBdAn TpaBMn Bam a6o JIOdAm, 0o nepe6ybaotb npuy. Kaio Bu bauTe YepBoHn iHnKaTOp, kNokaHo Ha pncHyk, JxepeNo XnBHeHHa He 3aikcoBaHO HaJIeKNHM YINHom.

Pnc.2:1.YepBoHn iHdNkaTOp

Uo6 3HrTn DkepeNo XnBneHHn, nHimItb NOro Bropy, HATNCKAoun KONkY 6NOKyBaHH.

Puc.3:1.Khonka6nokyBaHHa

Дя PDC01

PnpkinitbJkepeNo KnBHeHHa OnepeTbOpOBaHa eNEKtpuHoi eHepri, kNoka3aHo Ha pncyHky.

Pnc.4

Uo6 3HrTn DKepeJIO XNBJeHHa, BIKOHaIte npoJeDpy BCTaHOBJIeHHa y 3BOpOTHomy IopRdKy.
